Дата: Воскресенье, 10.Июл.2011, 12:23 | Сообщение # 1
У вас сообщений: 548
Сервисный Инженер
OFFлайн
Российская Федерация
МО Люберцы

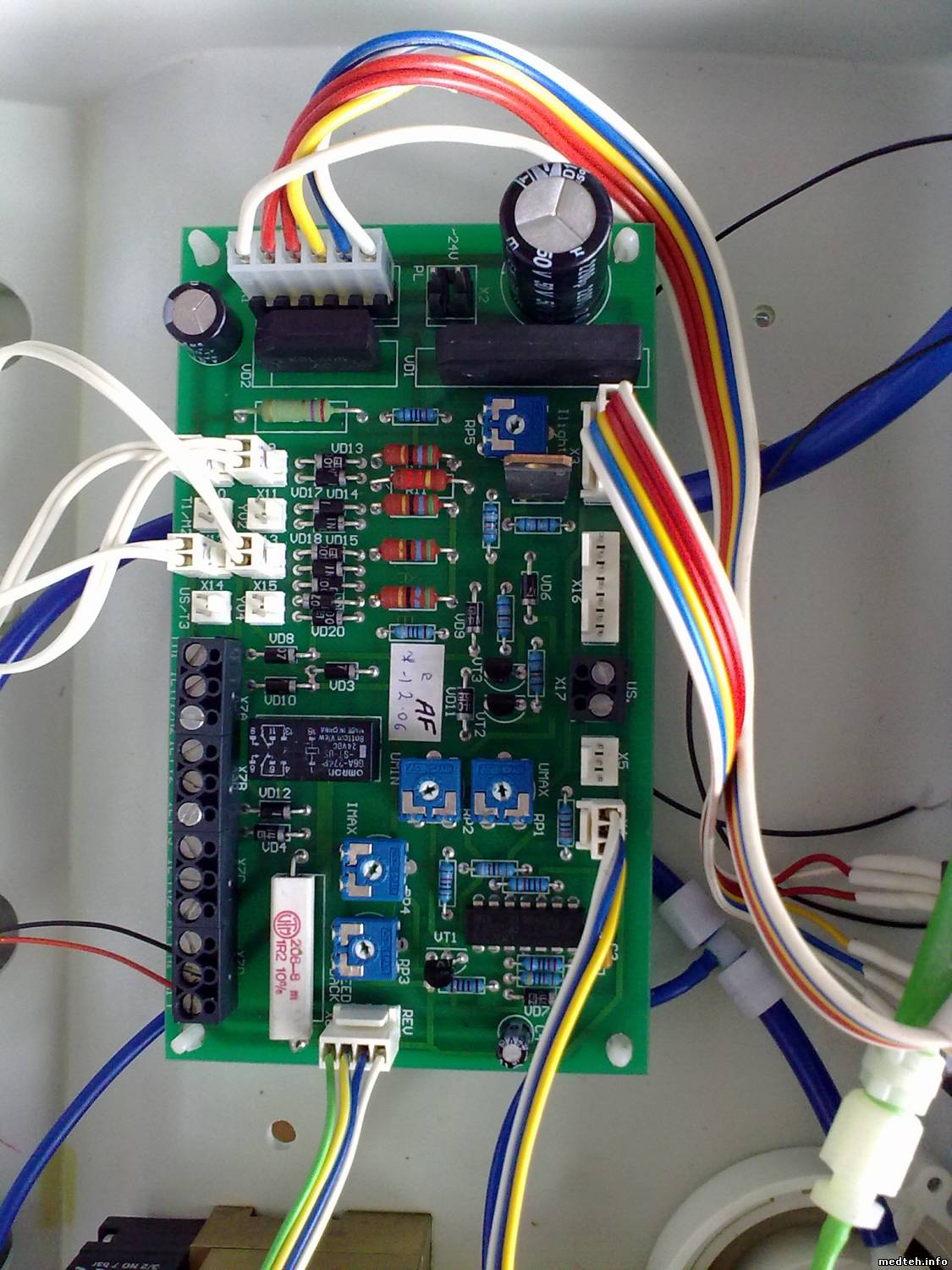

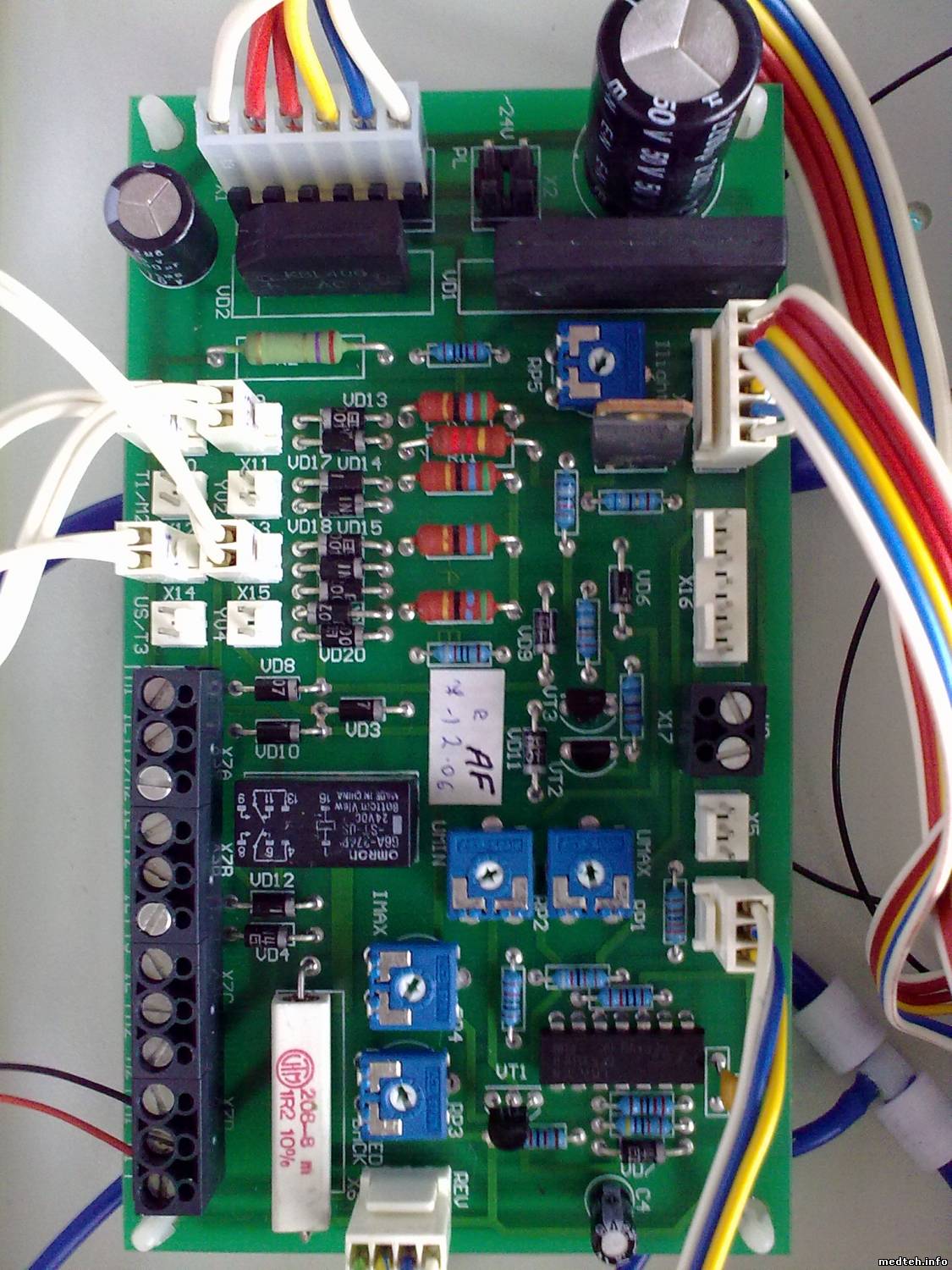

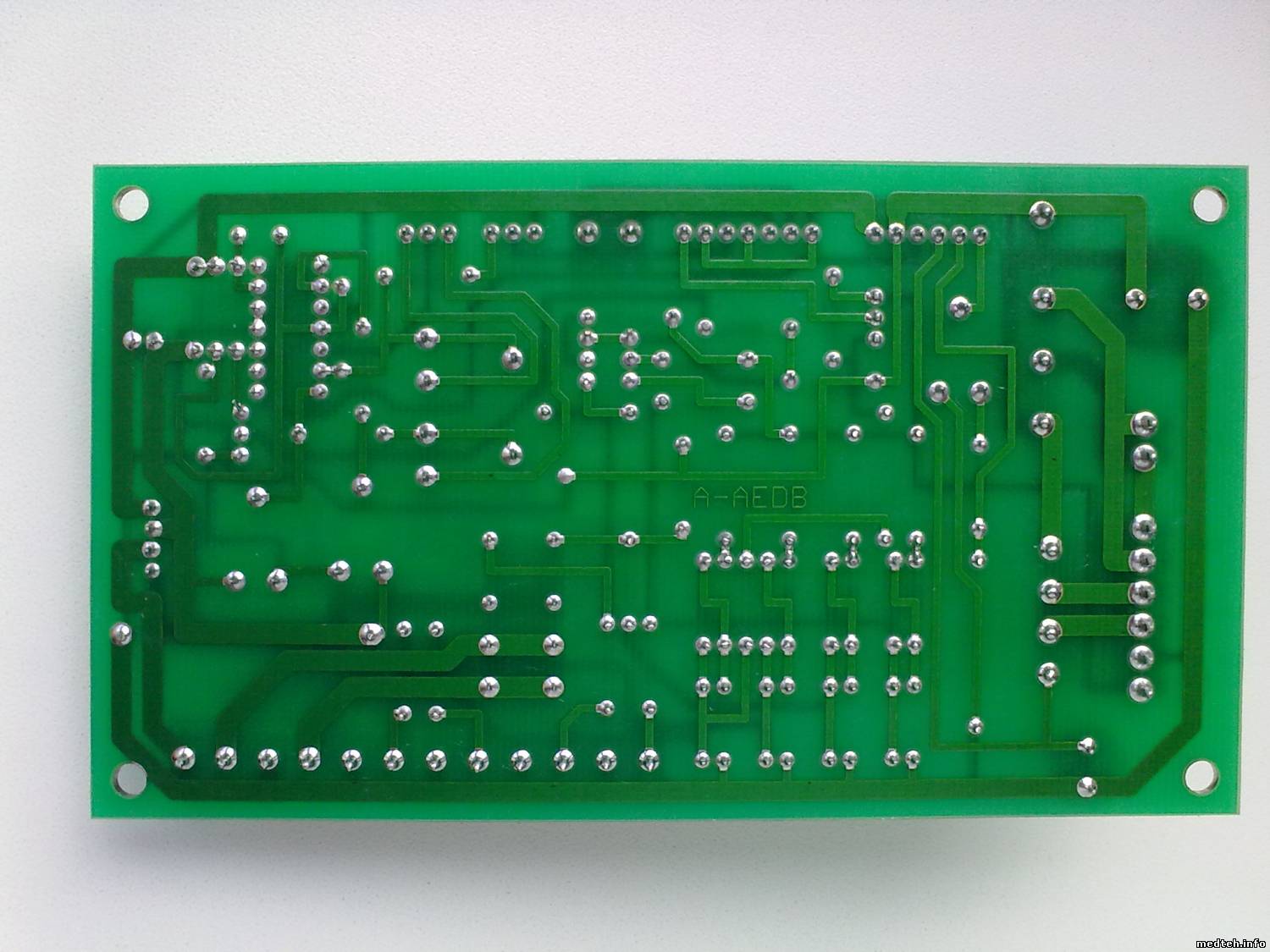

Подскажите, какие функции выполняют потенциометры на плате A-AEDB стоматустановки Smile Mini 02. В хранилище залита инфа по Смайлам, но конкретно по этой плате я там ничего не нашёл. .
Дата: Воскресенье, 10.Июл.2011, 20:07 | Сообщение # 2
У вас сообщений: 1439
стоматология
OFFлайн
Российская Федерация
Сочи(Адлер)
levscha писал(а): Есть выход но там 12 В, пробовал регулировать, ничего не вышло. Там с нагрузкой надо делать. Вот выдержка из мануала: Эквивалентную нагрузку (сопротивление 5 Ом / 3 Вт). Включить выключатель инструмента N1 и с помощью регулировочного резистора RP1 установить выходное напряжение на лампочке на значение Um = 3,3 В +/- 0,1 В. Ток, протекающий через амперметр, должен быть Is = 0,7 A +/- 0,1 A. Проверить функционирование источника тока следующим образом: закоротить выход приспособления для лампочки. Ток, протекающий через амперметр, должен быть Iz = 0,7 A +/- 0,1 A. Это в теме Smile Mini есть на третьей странице. YRA-46 писал ...
Кстати, у меня тоже проблемы с этой платой ... На установке через полгода работы умер микромотор, очень сильно грелся ...Айболиты молчали пока он не покраснел ... При включении нового микромотора умерла сама плата, вернее управление микромотором, сгорел потенциометр ... и по-моему что-то с микросхемой, по крайней мере я упёрся в неё, но не факт с моими студенческими знаниями ... Короче, я заказал новую, микросхему, в смысле, пока жду ...
Сообщение отредактировал levscha - Воскресенье, 10.Июл.2011, 20:09
Дата: Воскресенье, 10.Июл.2011, 20:41 | Сообщение # 3
У вас сообщений: 548
Сервисный Инженер
OFFлайн
Российская Федерация
МО Люберцы
У меня другая проблема,микромотор не выключается вообще никак! включаю установку и он начинает жужать,хотя и стоит на своем месте и на педаль никто не жмет! я покрутил немного резисторы и он чудным образом начал нормально работать(в снятом виде и с педалью) но через пару дней снова перестал выключаться,концевик,педаль провенрил абсолютно все,неполатку так и не нашел но думаю что во всем виновато реле! айболиты сами купили новую плату,так проблему и решили !
Цитатаlevscha ()
я заказал новую,микросхему в смысле,пока жду...
Я тоже заказывал у официального представителя! они мне выставили счет на 8000т. и пистолет (пустер) за него они хотят 12000т. показал счет айболитам-те меня чуть на части не порвали еще и жуликом обозвали! хотя накрутку сделали что бы только ндс конпенсировать т.е. по минимому! ,
Дата: Воскресенье, 10.Июл.2011, 23:23 | Сообщение # 4
Стоматология, Стерилизация
OFFлайн
Российская Федерация
г. Курск
Quote (Texnikims)
Подскажите какие функции выполняют потенциометры на этой плате

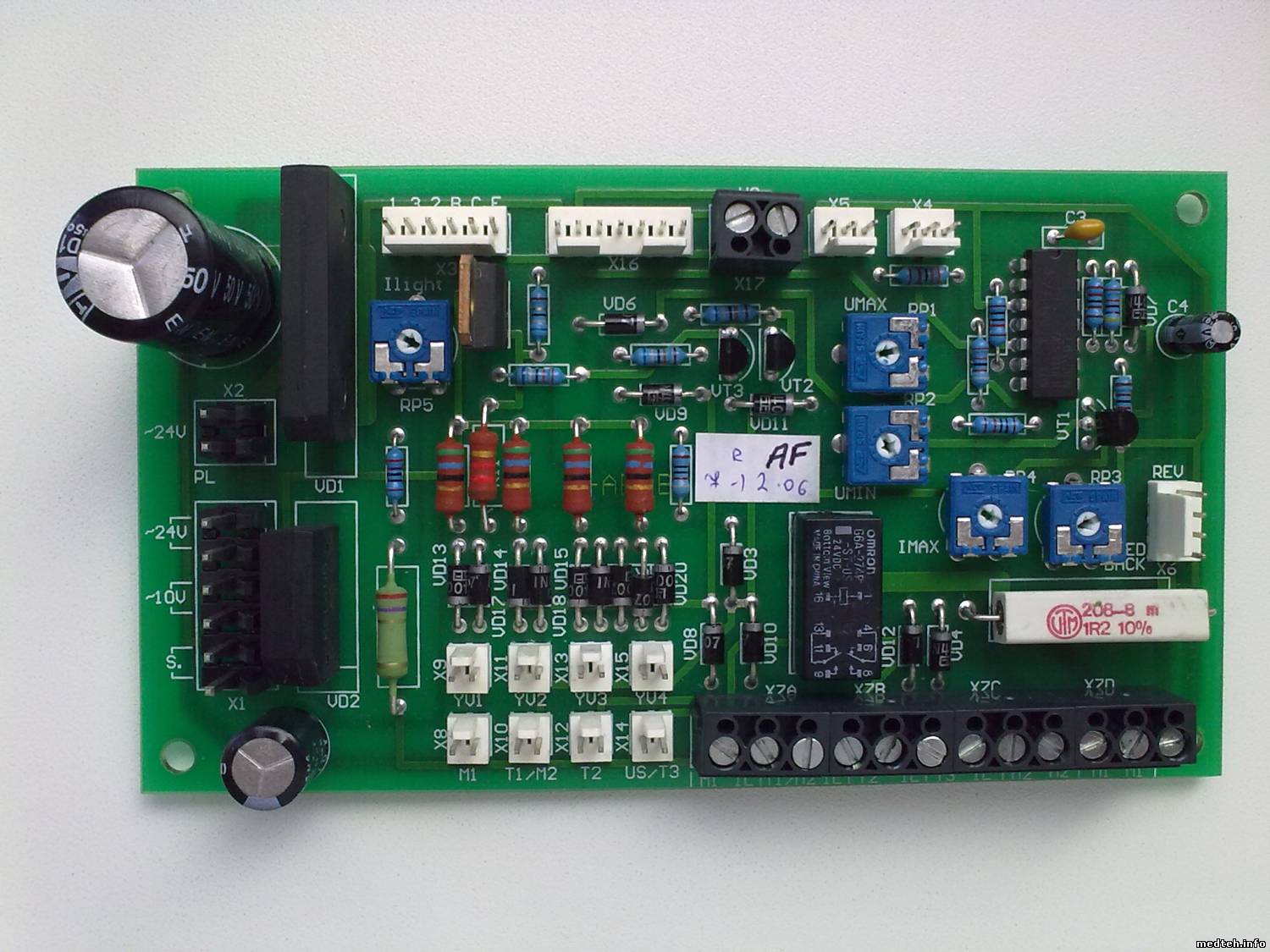

там же написано... Umax-Umin= максимальное\минимальное напряжение (на микромотор) соответственно 24- 3 вольта, Imax- ограничение тока двигателя...FEED BACK-обратная связь(поддержание стабильности частоты вращения в зависимости от нагрузки) как настраивать читать любой мануал где модуль микромотора на 723 стабилизаторе...вообщето как правило крутить ничего не надо....особо тщательно проверить монтаж в обвязке 723 на предмет перемыкания дорожек между собой, особенно если на плате есть следы попадания воды в районе VD7.....и найти в столике транзистор TIP142(не на плате)-проверить . Происходит это как правило из за сдохшего\сдыхающего двигателя-неплохо снять проверить его на отделном источнике питания желательно с защитой по току сколько он кушает-должно быть 400-700 мА. на ХХ. при U=3-24v/
Дата: Понедельник, 11.Июл.2011, 08:18 | Сообщение # 5
У вас сообщений: 1439
стоматология
OFFлайн
Российская Федерация
Сочи(Адлер)
Quote (Texnikims)
они мне выставили счет на 8000т
нее...я саму микросхемку заказал.что на плате стоит моторчиком управляет...
Quote (Texnikims)
и пистолет (пустер) за него они хотят 12000т.
а че паришся то?я уже давно на половине установок китайцев поставил,дешево и сердито... сначало Казань пытался ставить,но наши айболиты на муницепальной зарплате жируют и непомешаются хотя скорее от голоду пухнут ...сбивать их иногда умудряются... а там на Казанских резьба прям на носике...пустер упал носик согнулся,они его обратно,а он лопается...а китайци по такой же цене да еще и с запасным носиком,да и носик там,как дуло у танка,в смысле крепкий,а не диаметр...
Сообщение отредактировал levscha - Понедельник, 11.Июл.2011, 08:23
Дата: Понедельник, 11.Июл.2011, 18:24 | Сообщение # 6
У вас сообщений: 548
Сервисный Инженер
OFFлайн
Российская Федерация
МО Люберцы
Quote (levscha)
я уже давно на половине установок китайцев поставил,дешево и сердито... good
Я тоже не против китайских пистолетов! но клиент захотел родной! надыбал тут недавно кнопки бу поставлю и все будут счастливы,старый пистолет сильно подтекал! кстати а кто чем смазывает кнопки на пистолетах??? я использую WD-40 или смазку для турбин! поправьте если это не правильно!
Здесь http://www.medteh.info/forum/35-979-3 шёл разговор о смазках. Кстати, ты был на этой ветке 09.07.2011. Что же не прочёл? Уже два раза сталкивался с "глюками" установок Smile по причине некачественной пайки печатных плат.
Дата: Четверг, 14.Июл.2011, 22:09 | Сообщение # 14
У вас сообщений: 548
Сервисный Инженер
OFFлайн
Российская Федерация
МО Люберцы

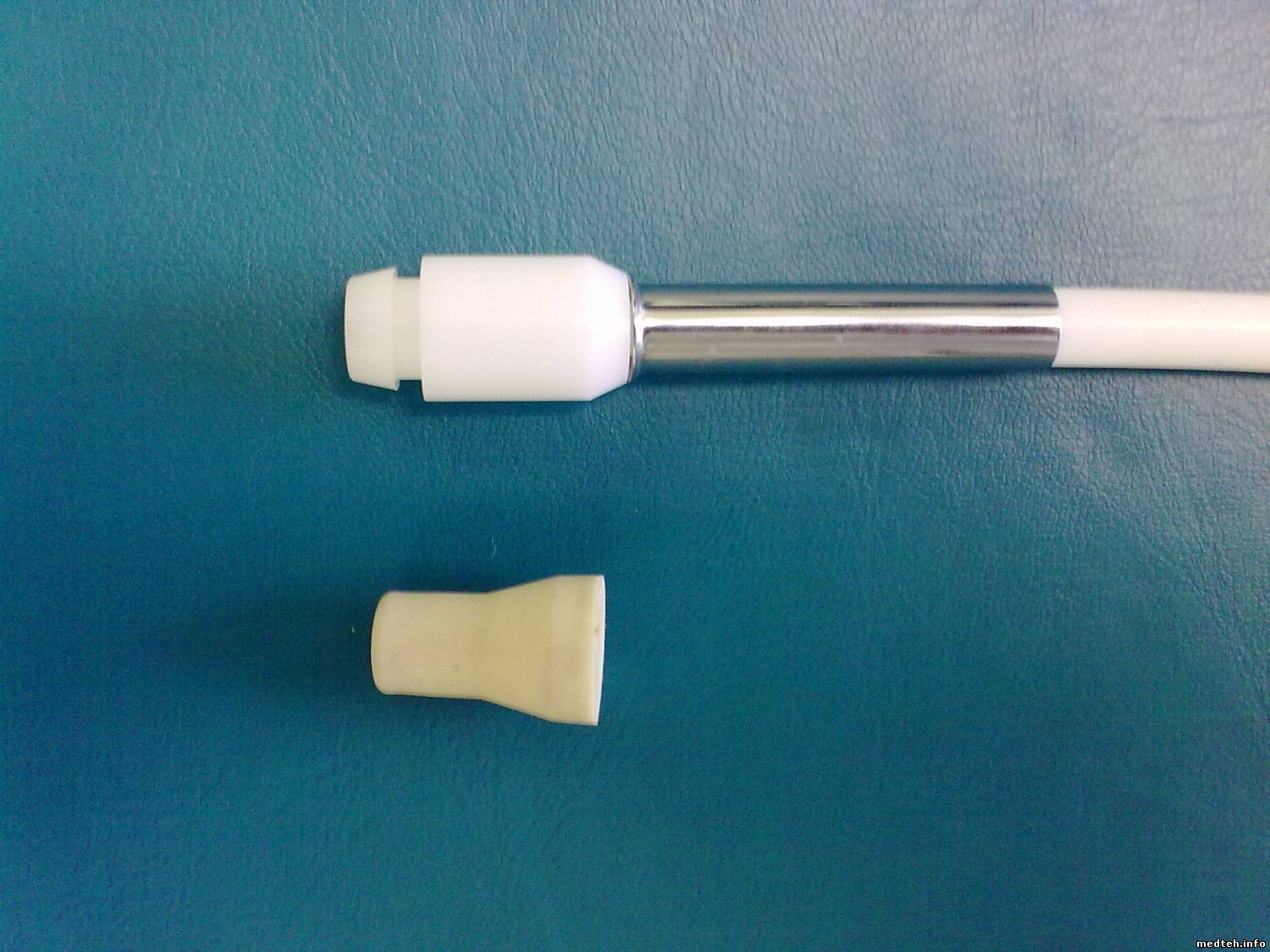

Представительство Хираны в Москве! я тебе ссылку бросал!!! слишком уж высокие цены на запчасти а иногда и вовсе запредельные,вот например переходник для слюноотсоса (резиновый колпачек)400р, и и фильтр слюноотсоса 130р. шланг в сборе 4000!
Дата: Пятница, 15.Июл.2011, 12:39 | Сообщение # 16
У вас сообщений: 548
Сервисный Инженер
OFFлайн
Российская Федерация
МО Люберцы
Спасибо! я слышал о их существовании!но Красноярск далековат от Москвы! когда запчасти нужны срочно и ждать нет времени приходится покупать в Московском представительстве!
Дата: Пятница, 15.Июл.2011, 12:56 | Сообщение # 17
У вас сообщений: 1439
стоматология
OFFлайн
Российская Федерация
Сочи(Адлер)
ЦитатаTexnikims ()
слишком уж высокие цены на запчасти, а иногда и вовсе запредельные
Ага, знаю про цены ... Я в ноябре был на выставке в Москве, там был их представитель, говорит запчасти космические выходят с таможнями и прочими вещами ... мы их, говорит, в основном собираем заказы и на выставки привозим, так, говорит, намного дешевле выходит. Только выставки раз в полгода ... А мне пофиг, что Москва,что Красноярск день туда, день сюда ... YRA-46, cпасибо!
Дата: Пятница, 23.Май.2014, 14:32 | Сообщение # 24
Стажер
У вас сообщений: 7
сервис инженер
OFFлайн
Литва
Вильнюс
День добрый. Можно получить мануал?
Цитатаandruka ()
Личку смотри ...
Или может было такое у кого-нибудь: кресло иногда не опускается в низ. В верх и спинка работают всегда. Когда кресло не опускается слышно один пик, срабатывает реле и потом второй пик. Микрики на педали и провод педали заменены на новые. Такое впечатление, что срабатывает защита. К плате управления моторами ничего похожего на защиту не подключается. В крайних положениях кресла микриков нет. Потенциометра, вроде, тоже нет. В чём может быть проблема?
Дата: Пятница, 23.Май.2014, 16:02 | Сообщение # 25
У вас сообщений: 548
Сервисный Инженер
OFFлайн
Российская Федерация
МО Люберцы
В основании спинки на 02 смайле есть переключатель( черная кнопка с фиксированным положением), она вроде как для регулировки крайних положений, но мне ни разу не приходилось ей пользоваться,т.к. Не было таких проблем.
Дата: Пятница, 23.Май.2014, 16:13 | Сообщение # 26
Стажер
У вас сообщений: 7
сервис инженер
OFFлайн
Литва
Вильнюс
ЦитатаTexnikims ()
В основании спинки на 02 смайле есть переключатель( черная кнопка с фиксированным положением), она вроде как для регулировки крайних положений, но мне ни разу не приходилось ей пользоваться,т.к. Не было таких проблем.
вы уверены что она для регулировки крайних положений? сколько я понял она для програмирования програм полжения кресла (те. для кнорок: 1, 2, 3, 4). Или я неправ?
Дата: Вторник, 27.Май.2014, 15:40 | Сообщение # 32
Завсегдатай
У вас сообщений: 276
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Цитатаedskar ()
Такое впечатление что срабатывает защита.
Так и есть. На плате защита от превышения тока двигателя. Одновременно идет считывание импульсов с датчика (геркон) двигателя. Подача питания на двигатель прекращается либо при превышении тока либо если не приходят импульсы (т.е. не определяется положение кресла). Про превышение тока двигателя на форуме я уже подробно писал...
ЦитатаTexnikims ()
В основании спинки на 02 смайле есть переключатель( черная кнопка с фиксированным положением), она вроде как для регулировки крайних положений, но мне ни разу не приходилось ей пользоваться,т.к. Не было таких проблем.
Это кнопка программирования 3-х программ кресла. Т.е. поставил спинку и высоту кресла в нужное положение, нажал и удерживаешь черную кнопку, одновременно нажимаешь (на столике, либо на педали управления креслом) одну из "вверх" "вниз" "влево". Это положение будет записано за соответствующей кнопкой. Итого имеем три запрограммированных положения, которые вызываются коротким нажатием на "вверх" "вниз" "влево". "Вправо" не перепрограммируется, там постоянная программа - короткое нажатие на неё вызывает установку спинки вертикально, повторное нажатие возвращает в исходное состояние (каким бы оно ни было, запоминается последнее).
Дата: Пятница, 14.Авг.2015, 04:41 | Сообщение # 36
Стажер
У вас сообщений: 9
инженер
OFFлайн
Российская Федерация
улан-удэ
Здравствуйте! Такая проблема: на смайле турбина и микромотор начинают работать сразу после снятия, т.е. без педали. Куда смотреть, что проверять? Подскажите ... asd
Дата: Пятница, 14.Авг.2015, 14:28 | Сообщение # 39
Завсегдатай
У вас сообщений: 276
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
ЦитатаYRA46 ()
Цитата МастерБаку () Подойти к машине ближе ... и убрать стул врача с педали /какой вопрос такой и ответ/
Точно ))) Но только, если она (педаль) поворотная, я бы ещё проверил нулевое положение педали и свободный ход - бывает, что заедает. Ну, и не забыть после "вкл/выкл".
