Дата: Воскресенье, 02.Дек.2012, 22:45 | Сообщение # 1
Стажер
У вас сообщений: 6
медтехник
OFFлайн
Украина
Винница

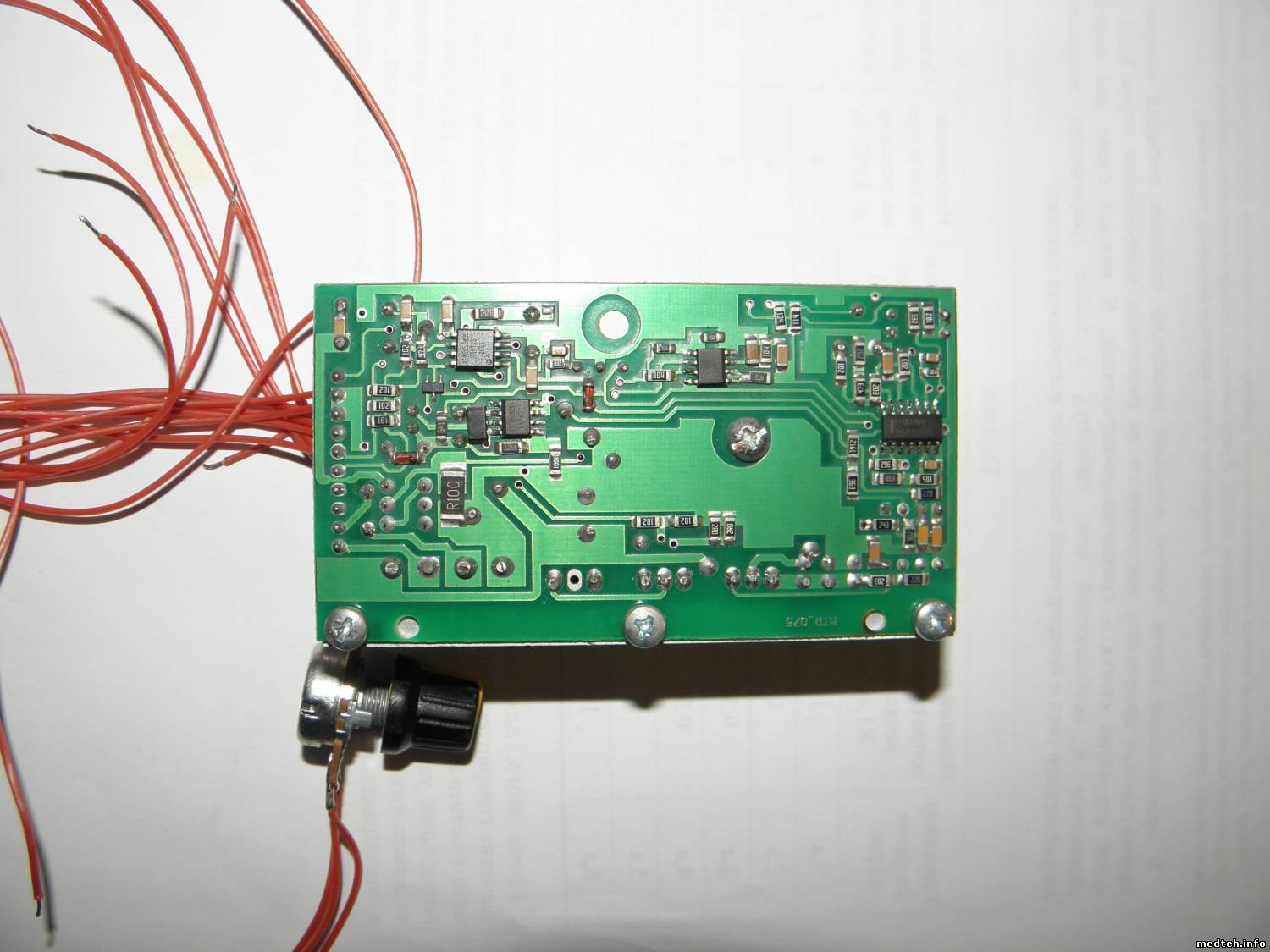

Всем доброго времени суток. Попался блок регулировки MTR_075, предусматривающий работу с микромотором NSK. На плате регулировки нету абсолютно никакой маркировки для его подключения, только припаян потенциометр. Вопрос : может кто стыкался с такими блоками, очень нужна монтажная схема. Заранее благодарен.
блок регулировки MTR_075, предусматривающий работу с микромотором NSK.
Quote (R35)
блок регулировки MTR_075, предусматривающий работу с микромотором NSK.

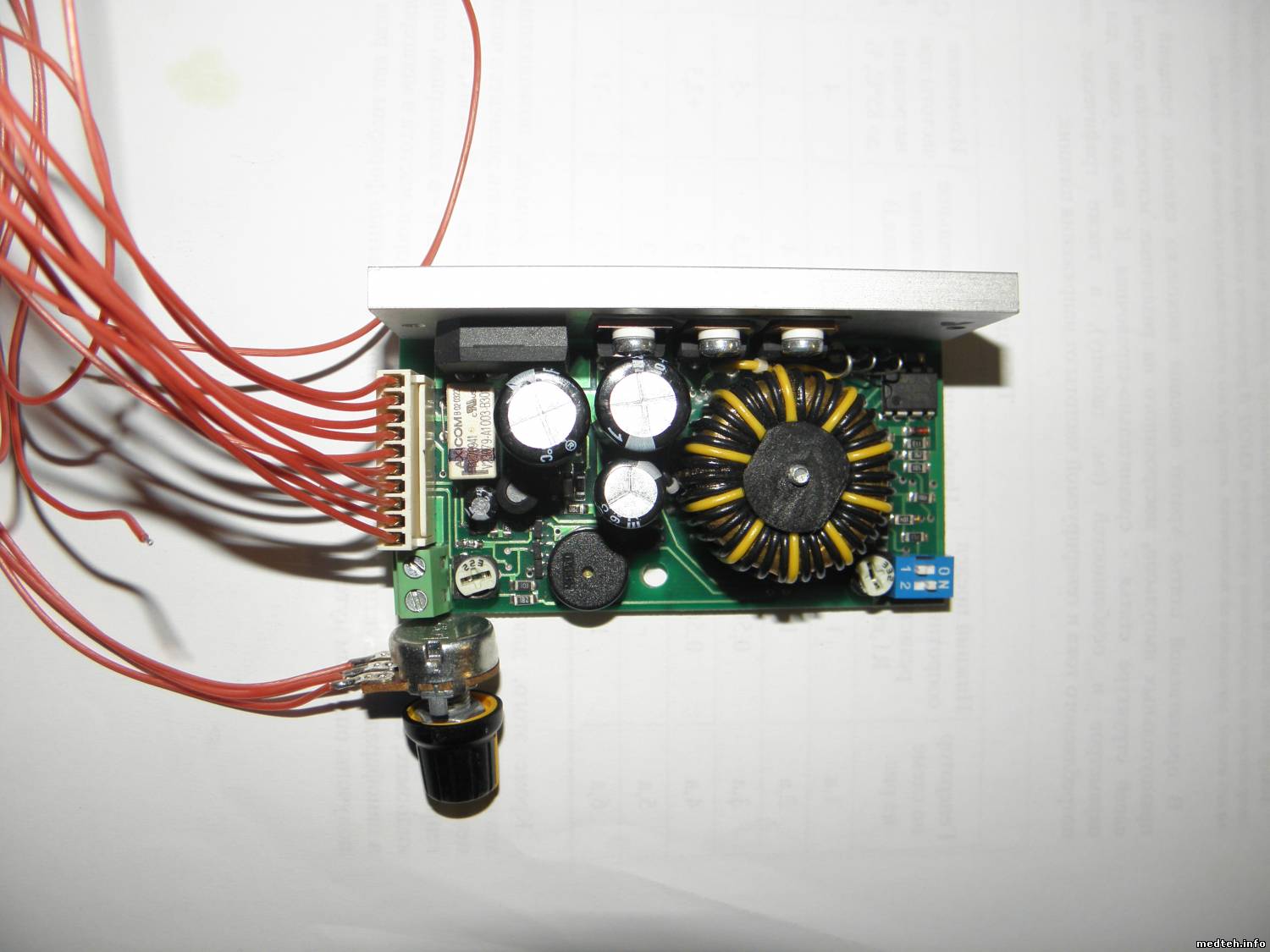

Почему только с NSK? Плюнь в лицо тому некомпетентному человеку,который тебе об этом сказал (я с привеликим удовольствием подпишусь). Задумайся-для чего нужен двухрядный переключатель синего цвета?Кстати,вчера или позавчера я об этой схемке где-то на форуме писал(правда,обзывается она немного по другому).
nsk просто пришел в комплекте с данным блоком, что его можно использовать и с другими движками это факт. Если можно всетаки поподробней о схеме подключки, данный блок первый раз в руки попал, и сорри за невежество но зачем двухрядный переключатель?

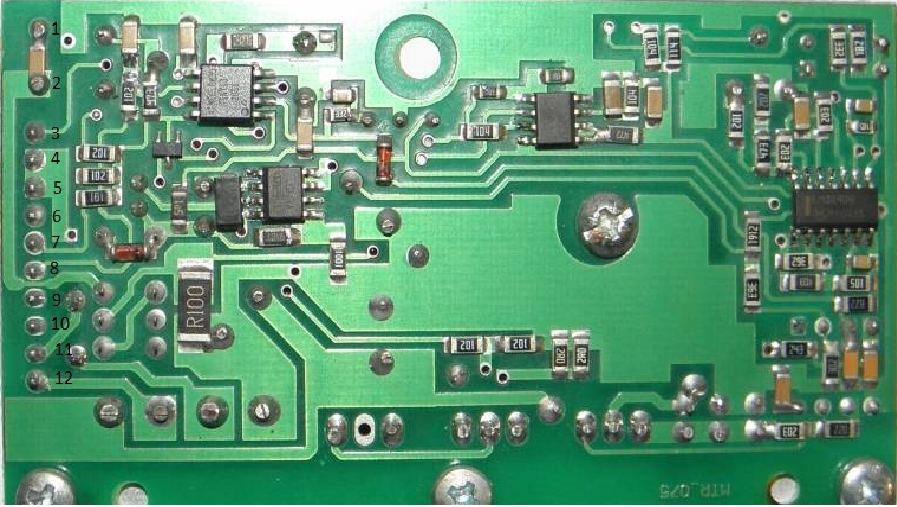

попробуем для начала: 1-2 - выход на мотор 11-12 - вход AC 7-8 - регулятор 3- на 4,5(??) - реверс синий переключатель - установка диапазона питания мотора плата не для определённой модели, это универсальная , стороннего производителя. таких не видел, не помню. может кто узнает и поправит
плата не для определённой модели, это универсальная
Браво!!! Совершенно в дырочку.
Quote (МастерБаку)
стороннего производителя
Не обижайте славный город львов-Львов.
Quote (МастерБаку)
может кто узнает и
Quote (МастерБаку)
поправит

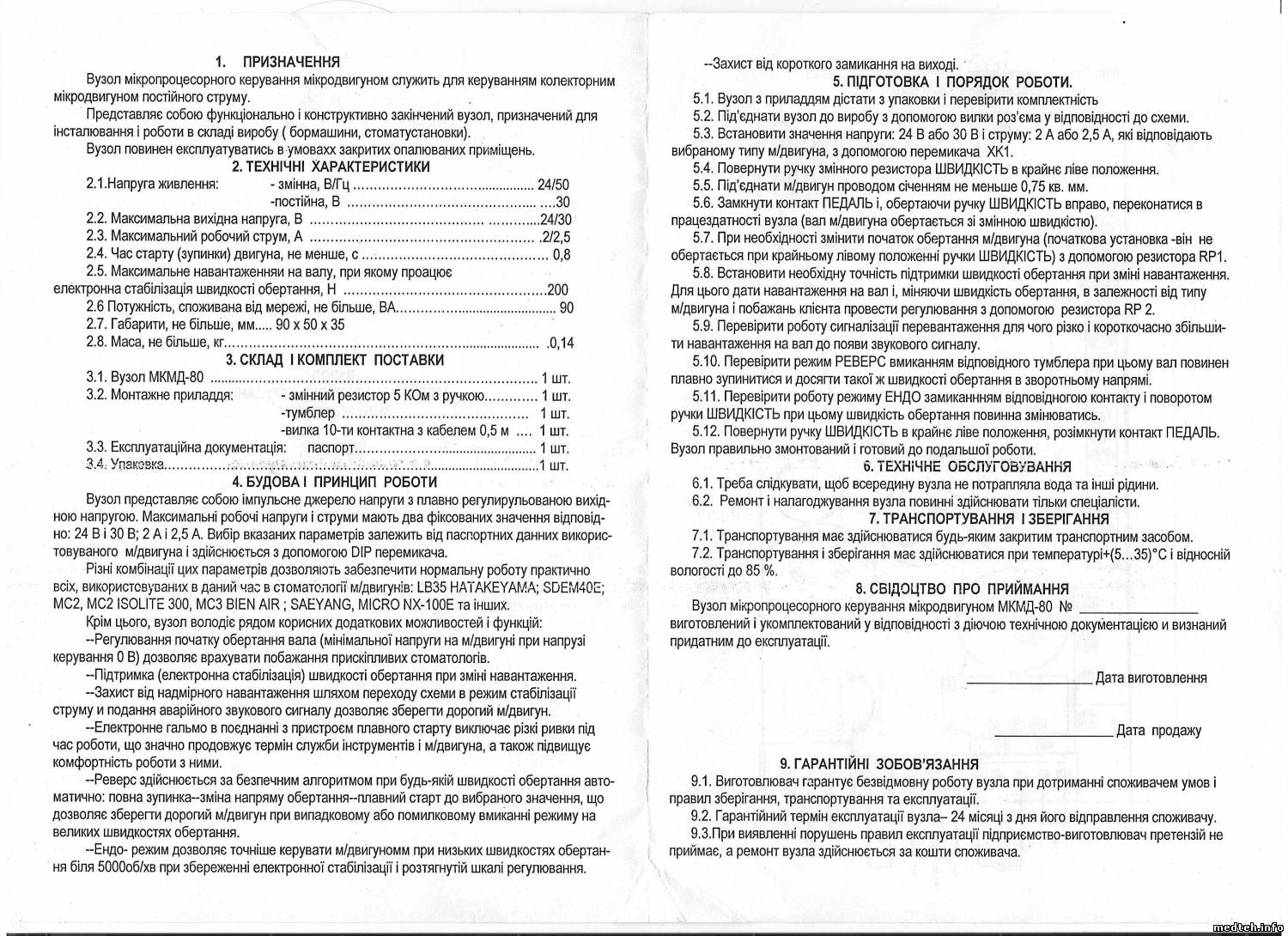

Узел микропроцессорного управления микродвигателем МКМД-80 Назначение Управление коллекторными м/двигателями постоянного тока с максимальным робочим напряжением 24В; 30В и мощностью до 80Вт.
Основные технические параметры и характеристики - напряженние питания…………………………………………………………………………24V (AC), 30V(DC) - максимальное выходное напряжение…………………………………………………………………… 24V/ 30V - максимальный рабочий ток………………………………………………………………2A/2,5А Максимальное выходное напряжение и максимальный выходной ток выбираются в зависимости од типа двигателя с помощью DIP переключателя ХК1 (рис.1). При превышении граничной нагрузки на валу узел переходит в режим стабилизации тока.
- время остановки м/двигателя с помощью электронного тормоза 0,7с - время плавного роста оборотов до максимального значения…………………………… 0,7с Наличие электронного тормоза с устройством плавного старта исключает резкие рывки во время работы, что значительно продлевает срок службы м/двигателя и инструментов, а также повышает комфортность работы с ним.
- звуковая сигнализация граничной нагрузки на валу м/двигателя. - электронная стабилизация скорости вращения при изменении нагрузки на валу в пределах…. 0….200Н выбор точности поддержания частоты вращенияв при изменении нагрузки на валу (глубина обратной связи), в зависимости от типа м/двигателя, осуществляется потенциометром RP2 (Рис.1).
- диапазон минимального напряжения на м/двигателе, при напряжении управления 0V …………… 0…10V регулирование минимального напряжения на м/двигателе, при напряжении управления 0V осуществляется потенциометром RP1 (Рис.1).
- реверс осуществляется автоматично по безопасному алгоритму : полная остановка - переключение направления вращения - плавное наростание оборотов до установленого значения. -эндо режим позволяетє точнее управлять м/двигателем при малых оборотах приблизительно 5000 об/мин. при этом максимальное рабочее напряжение м/двигателя -- 5В. т. е. шкала регулирования растягивается при сохранении электронной стабилизации скорости вращения. -защитат от короткого замыкания на выходе \
