Помогите опознать разъем
DenkotДата: Вторник, 08.Фев.2011, 14:02 | Сообщение # 1
OFFлайн
Российская Федерация

.
Вот, приспичило мне поискать разъем нужного типа, чтобы обеспечить беспаечную совместимость своего устройства с фабричным.
Но нигде не могу найти тип и как он называется. Похож на штырьковый, но на "папе" ламели плоские в один ряд.

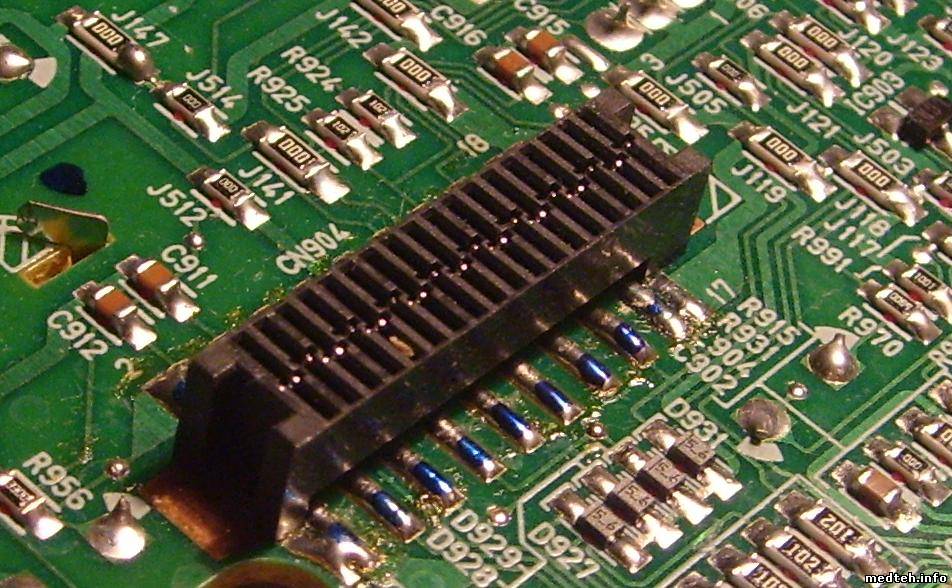

"Мама" приведена на фото.

Никто не сталкивался?

NavyДата: Среда, 09.Фев.2011, 15:27 | Сообщение # 2
Стажер
У вас сообщений: 13
инж-прогр
OFFлайн
Беларусь

Поставы
Вот здесь http://pinouts.ru/connector/ его нет?

VikeyДата: Суббота, 12.Фев.2011, 00:09 | Сообщение # 3
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина

Украина
Можно поискать разьемы на старых жестких дисках ( на новых уже таких нет) , а таже можно раскурочит IDEшный разьем если шаг подойдет и перепаять этот.

DenkotДата: Суббота, 12.Фев.2011, 03:30 | Сообщение # 4
OFFлайн
Российская Федерация

.
проблема в том, что мне серийно нужно. т.е. от 10 штук.
где-то ж они производятся и продаются, но чтобы искать, надо знать, как называется


в изгнании из ордена медтехников, а посему на лички и почты ответить не могу

SeniorJuniorДата: Суббота, 12.Фев.2011, 11:36 | Сообщение # 5
У вас сообщений: 243
ремесленник
OFFлайн
Латвия

Рига
Denkot, - Привет!

Хм, контакты в один ряд, но через один в разбежку

На фоте не видно, по бокам слева и права выемки для направляющих или защелок, это даст информацию о его типе и назначении.

Однако рискну предположить,что это все же разъем для межблочных соединений( board2bord), и поверхностного монтажа(surface mount) :)

Как правило, производитель отливает свое клеймо на корпусе, может оно со стороны монтажа?!

Если не лениво, посмотри это каталог

http://onlinecatalog.digikey.com/WebProj....&from=2


DenkotДата: Суббота, 12.Фев.2011, 11:40 | Сообщение # 6
OFFлайн
Российская Федерация

.
Quote (SeniorJunior)
разъем для межблочных соединений( board2bord), и поверхностного монтажа

абсолютно верно, но никаких клейм не обнаружено
пошел смотреть каталог


в изгнании из ордена медтехников, а посему на лички и почты ответить не могу

volhv2004Дата: Четверг, 17.Фев.2011, 16:49 | Сообщение # 7
Заглянувший
У вас сообщений: 2
новичек
OFFлайн
Украина

николаев
видел такой в СД автомагнитолах (соединение привода СД с платой)

DenkotДата: Пятница, 18.Фев.2011, 01:45 | Сообщение # 8
OFFлайн
Российская Федерация

.
нашел, это Panasonic K1KA16B00031
спасибо откликнувшимся

правда, выяснилось, у нас его хрен найдешь... никто не возит такие :(


в изгнании из ордена медтехников, а посему на лички и почты ответить не могу
