Дата: Воскресенье, 01.Май.2016, 11:42 | Сообщение # 1
Стажер
У вас сообщений: 24
инженер автом. и телемех. медтехник
OFFлайн
Украина
херсон

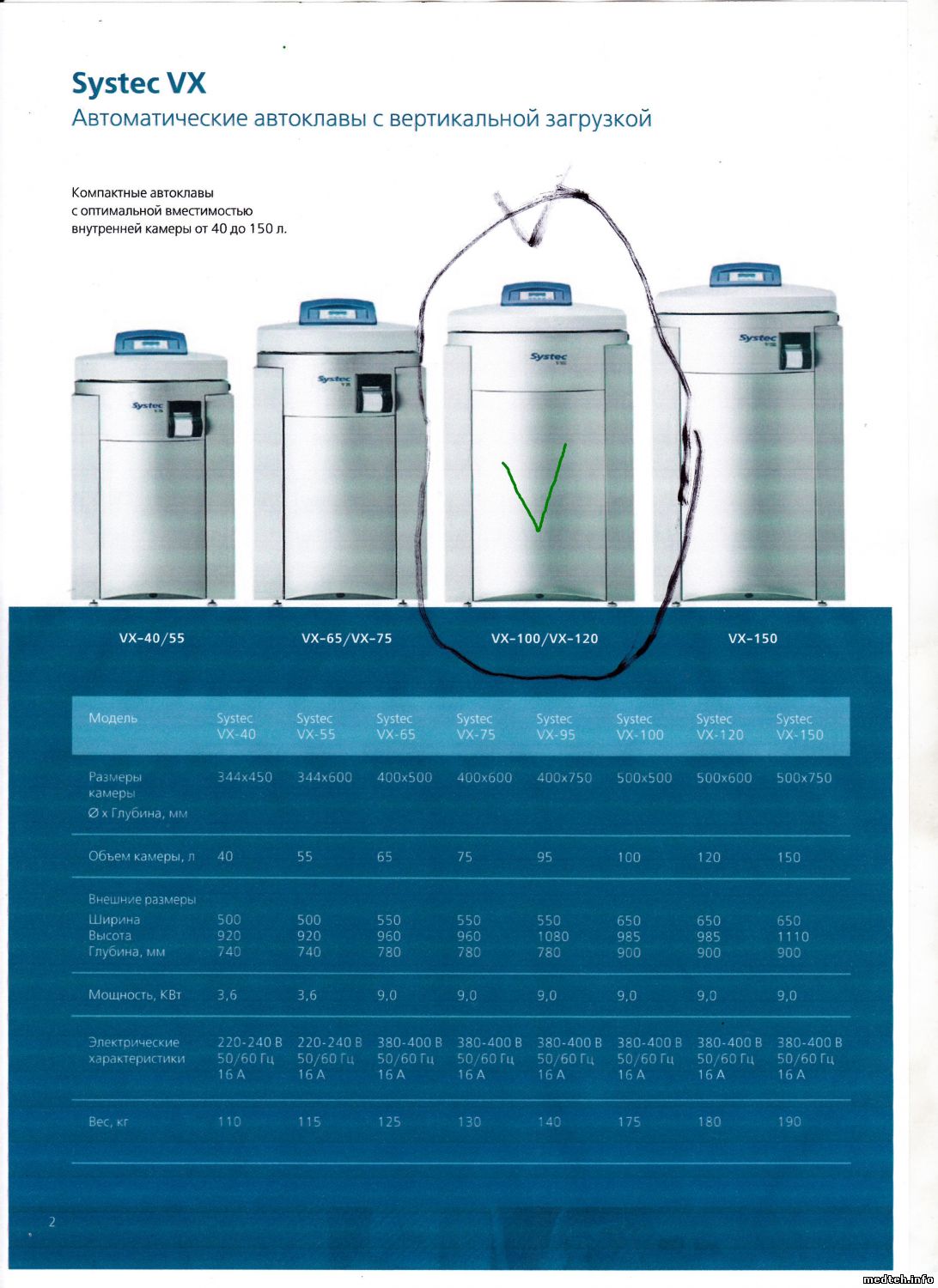

Здравствуйте коллеги! Может кто сталкивался с такой машиной как автоматический вертикальный паровой стерилизатор VX-100 немецкой компании Systec GmbH (торговый бренд - "Systec"). В стандартном исполнении паровые стерилизаторы от Systec серии VX оснащены кнопочной панелью управления с большим ЖК-дисплеем.
Стерилизатор, после включения и закрытия крышки, отсасывает воздух и пишет, что готов к работе. Стартую. В итоге где-то через 30-40 мин. выдаёт ошибку: "No Vac. Water Crc" (Вакуумный насос не работает в воде), т.е., типа, отсутствует подача воды в вакуумный насос. Предохранитель насоса живой, вода подводится. Походу, насос живой, потому что выкачивает воздух со стерилизационной камеры. Структурной схемы нет. Так что цикла, что за чем следует, не знаю. По виду аппарат не разу не работал. Только пытались запустить. Зарание спасибо за участие в решении проблемы. Вопрос: что можно предпринять, чтобы ошибки на дисплее не было? .
Дата: Воскресенье, 01.Май.2016, 21:41 | Сообщение # 2
Участник
У вас сообщений: 101
Инженер медицинской техники
OFFлайн
Туркменистан
Ашхабад

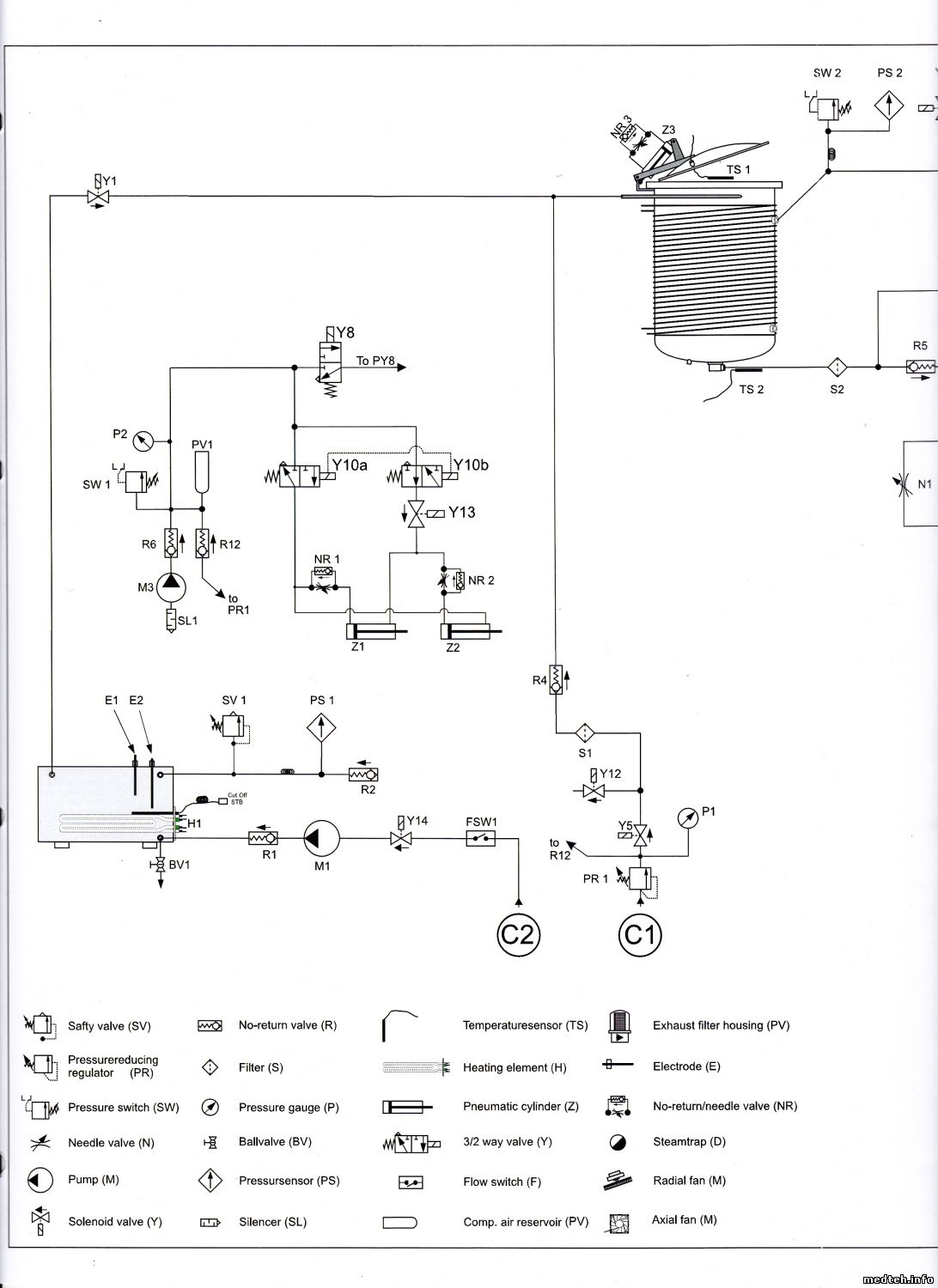

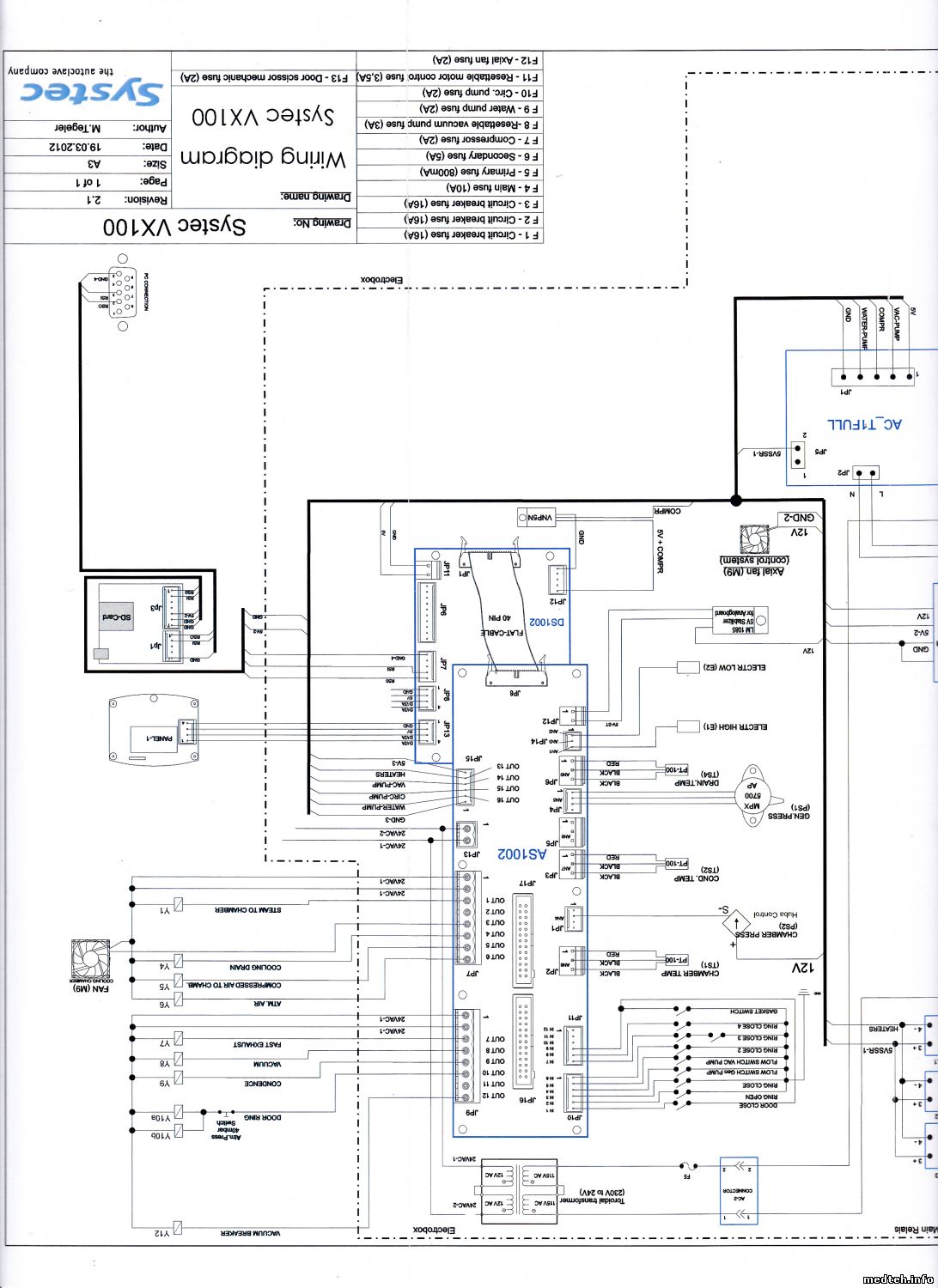

Судя по всему, проблема в вакууме, т.е сначала аппарат откачивает воздух с камеры, я имею ввиду после того как вы нажали старт, обычно идёт стадия откачки воздуха. Так вот, у вас повидимому вакуум не доходит до того уровня , на котором датчик давления/вакуума срабатывает и аппарат переходит на следующую стадию(заполнение паром камеры). Вот у вас вакуумник и молотит целых 40 минут. Возможно вакуум не доходит до нужного уровня ( обычно указывается в инструкции) из-за того что прокладку дверцы камеры надо смазать. Может она рассохлась и потеряла свои свойства. Смазка обычно на силиконовой основе, если конечно прокладка силиконовая. А так судя по схеме, за давление в камере отвечает датчик давления PS2. Короче проверьте сначала уплотнительную прокладку дверцы, а потом показание манометра во время стадии вакумирования.
Дата: Понедельник, 02.Май.2016, 08:50 | Сообщение # 3
У вас сообщений: 410
инженер
OFFлайн
Украина
Украина

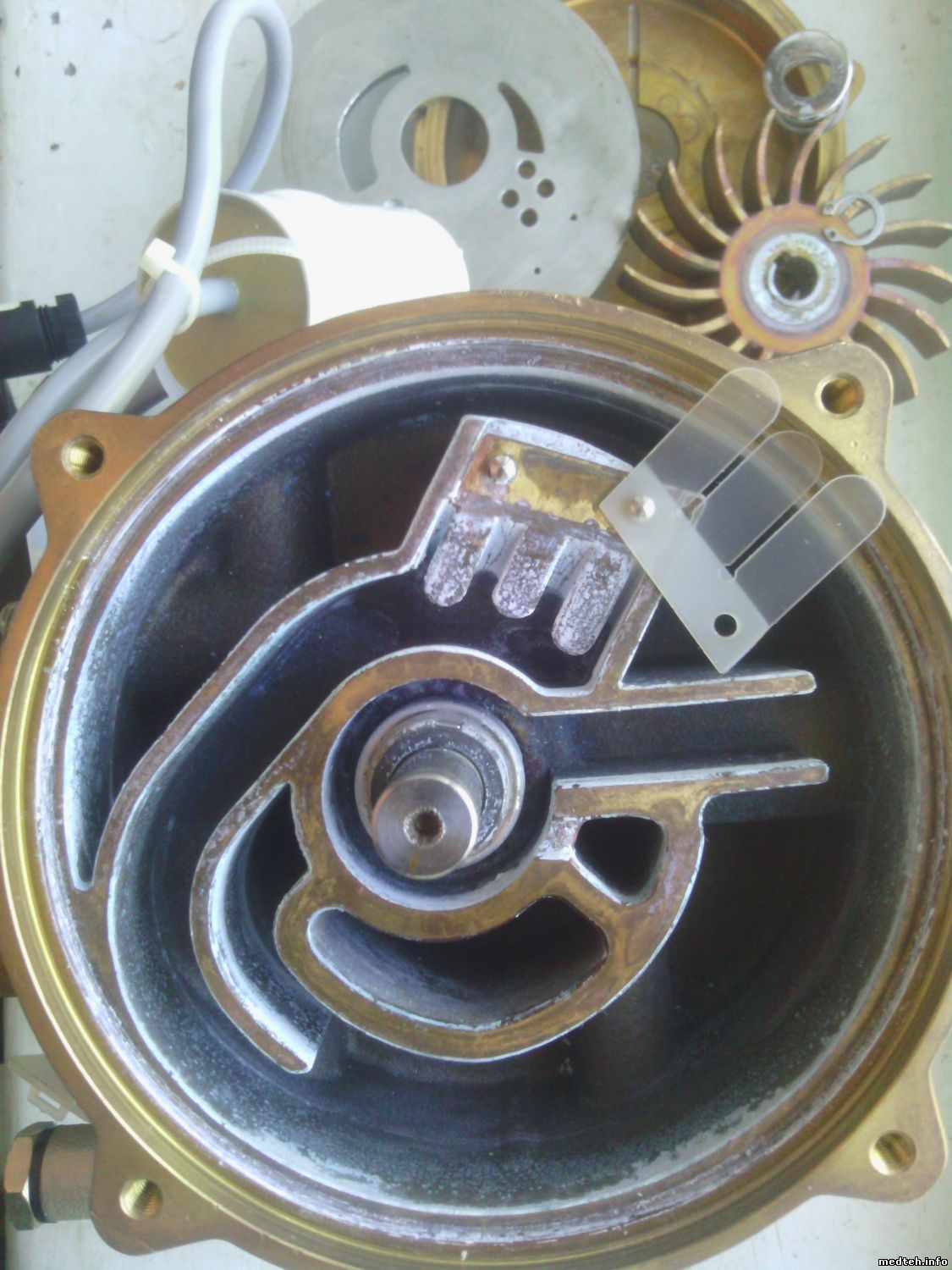

XXXL, у меня их на обслуживании 4 шт. "No Vac. Water Crc" - это связано с двумя причинами: 1) утечка в камере - понижение вакуума - пройдите тест вакуума и узнаете точно (15 вроде по памяти - набирает вакуум, стабилизирует и выдерживает 15 минут); 2) там есть хитромудрый датчик потока через который вода поступает в вакуумную помпу, который завязан через сгоны и редуктор-отсоедините в момент ошибки шланг и посмотрите поступает ли от туда вода. Ваше предположение о насосе может быть неверным, так как 80% болячки в этих стерилизаторах - это эти насосы (вскрыть и отчистить соляной кислотой, или, не вскрывая, промыть соляной кислотой, но не забывая о правилах безопасности).
XXXL, и ещё, уточните точную модель парового стерилизатора - есть ли сзади буквы после цифры 100 (ваши структурные схемы верны для всего семейства стерилизатора). Как будет точная марка и год выпуска (серийник скиньте лучше в ЛС), там можно будет больше говорить. Cвет в конце туннеля бывает разный
Сообщение отредактировал Dimitrius - Понедельник, 02.Май.2016, 08:50
Дата: Понедельник, 02.Май.2016, 11:07 | Сообщение # 4
Стажер
У вас сообщений: 24
инженер автом. и телемех. медтехник
OFFлайн
Украина
херсон
Добрый день. Скажем так, что если в стерилизационной камере не будет вакуума, крышка не закроется и дисплей не даст команду на старт. Dimitrius попробую добавить. После откачки и создания вакуума при старте, по идее, должна включиться та же помпа и гонять воду по малому кругу. Чего не происходит. И ещё. Ни разу не включился мотор для закачки дистиллированной воды в парогенератор (сам мотор рабочий, предохранитель цел). Правда, я не знаю, когда он включается после какой команды? Хотелось бы узнать чуть больше о датчике потока. Что он должен показывать в разный ситуациях и куда поступает команды. Если есть такая информация. На счёт промывки аппарат, вроде, не использовался. Помпа вместо того, чтобы гонять воду после старта, продолжает выкачивать воздух. Буквы посмотрю точно после праздников. Хотя, вроде, правильно. .
МастерБаку. Один из вариантов, как предложил Dimitrius, прочистить от солей пазы в помпе. Но она оказалась чистой. Стерилизатор заработал, если исключить подрывной клапан (PY8). Только потом температура поднимается до 110 град., а надо 121 град. .
Всем спасибо. Виновником был ходовой клапан Y8 (3/2 way valve). На него не приходило питание. А точнее, один из проводов был прикручен через изоляцию провода. Включенный клапан помогал приоткрывать подрывной клапан, для выкачивания воздуха и создания вакуума в стерилизационной камере. Как по мне, это работа компаний перепродающих эти паровые стерилизаторы. Для того, чтобы держать за собой право наладки и установки.
Доброго здоровья. Поделитесь, пожалуйста, инструкцией по данному стерилизатору и схемой подключения (что, куда подводить и отводить ...). <-------V/'L'@Дb)KA------->
Дата: Суббота, 03.Июл.2021, 14:23 | Сообщение # 10
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина
Донецк(ДНР)

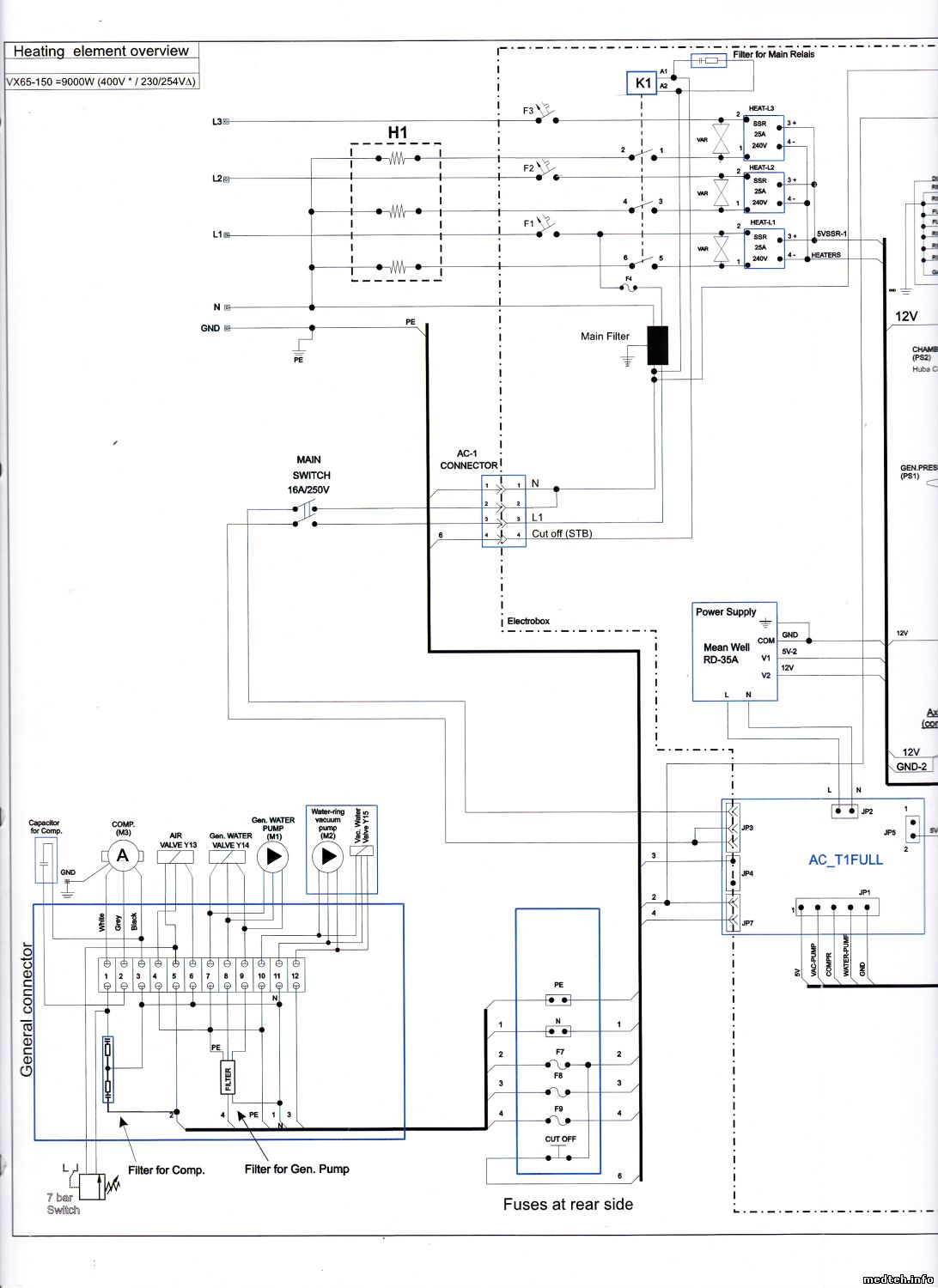

Вопрос вызывают только 7 и 8 штуцеры стерилизатора на рисунке из мануала в прикреплении. Ему нужен компрессор для работы, чтобы подключать в 7-ой разъём? У нас планируется подключать к обычному водопроводу или как вариант заливать вручную дистиллят, если нельзя ему на водопроводной воде работать. На 8-ой вход закрепить воронку для дистиллята? Кто ведает, подскажите по нашему случаю как быть?
Дата: Суббота, 03.Июл.2021, 17:52 | Сообщение # 11
У вас сообщений: 1869
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация
Дистрикт 74
Иди в магазин сантехнического оборудования и смотри фильтры на воду, думаю, там подскажут, сейчас бывают до пяти степеней очистки. Будет очищенная вода из водопровода. Сразу требуй в запас фильтрующие элементы, часто потом их жаба начинает душить.
Дата: Суббота, 03.Июл.2021, 19:20 | Сообщение # 13
У вас сообщений: 1869
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация
Дистрикт 74
Используй Гугл Хром и приложение - перевод, будешь читать даже китайские сайты. . Явно что 7 - вход сжатого воздуха с компрессора, поскольку есть предохранитель (он вверху), то он питается (включается) через схему Systec VX 100.
Дата: Воскресенье, 04.Июл.2021, 11:22 | Сообщение # 14
У вас сообщений: 1869
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация
Дистрикт 74
http://www.kibb.knc.ru/downloa....B1).pdf Внизу указаны официалы по Украине, похоже, вы будете стерилизовать растворы - это очень сложно. если нет опыта. Один неверный шаг и в стерилизаторе месиво из стекла. Лучше, если монтаж проведут специалисты. Нужны будут и компрессор, и фильтра на воду с насосом.
Дата: Воскресенье, 04.Июл.2021, 21:31 | Сообщение # 15
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина
Донецк(ДНР)
Специалисты - это, конечно, будет лучше, только они к нам не проедут из Украины (это Донецк - ДНР). Поэтому нужна информация для установки собственными силами. <-------V/'L'@Дb)KA------->
Дата: Понедельник, 05.Июл.2021, 04:19 | Сообщение # 16
У вас сообщений: 1869
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация
Дистрикт 74
Например, без компрессора не обойтись при работе со "стеклом" - он нужен для изначального противодавления на пробки, как и при охлаждении в конце цикла стерилизации. Читайте мануал, и будьте готовы к браку. Главное, при снижении температуры должно поддерживаться давление в камере, и только когда температура будет - ну, наверное, 40 градусов - только тогда снижайте давление, и то постепенно. Скорее всего, это заложено в программу, но используйте как ориентир. Всё, что знаете про стерилизацию водяным паром в больнице - не пригодится, тут всё по другому - главное, всё постепенно и без спешки - никакого резкого сброса пара, сразу будет месиво.
Дата: Понедельник, 05.Июл.2021, 20:30 | Сообщение # 17
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина
Донецк(ДНР)
Если в моём случае не будут работать со стеклом и использовать дистиллят, смогут ли они заливать его в ручную и работать без компрессора? <-------V/'L'@Дb)KA------->
Дата: Вторник, 13.Июл.2021, 21:58 | Сообщение # 20
Участник
У вас сообщений: 187
Инженер-электронщик
OFFлайн
Украина
Донецк(ДНР)
Доброго времени суток. Кто знает в чём может быть проблема с аппаратом - не набирает нужную температуру, доходит до 110 градусов. Очень долго после этого остывает. Как он вообще охлаждается - водопроводной водой или воздухом? Нужен ли ему парогаситель, если слив идёт в обычную канализацию? Поделитесь паролем на сервис к этому аппарату. <-------V/'L'@Дb)KA------->
Доброго дня всем! Может быть кто-то сталкивался с проблемой открытия крышки стерилизатора? Заедает кольцо. при лёгком нажатии на крышку во время разведения кольца открывается нормально... если не нажимать. то клинит и потом возвращается в закрытое положение. в механизме ножниц люфтов нет, пара винт-гайка привода смазана. на кольце заусенцев нет.
Украина
Туркменистан
Российская Федерация
Беларусь
в механизме ножниц люфтов нет, пара винт-гайка привода смазана. на кольце заусенцев нет.
