УЗ Ultrasonic Cleaner CD-4820
ЛомастерДата: Пятница, 13.Май.2011, 07:00 | Сообщение # 1
Участник
У вас сообщений: 195
Эл. механик ИМТ
OFFлайн
Российская Федерация

Алтайский край
Кто имеет опыт ремонта такой мойки, схему залило водой, сгорел диод, сборка выпрямителя и резистор, номинал резистора определить неовзможно выгорел полностью.Что ставить взамен не знаю.

ЛомастерДата: Пятница, 13.Май.2011, 08:28 | Сообщение # 2
Участник
У вас сообщений: 195
Эл. механик ИМТ
OFFлайн
Российская Федерация

Алтайский край

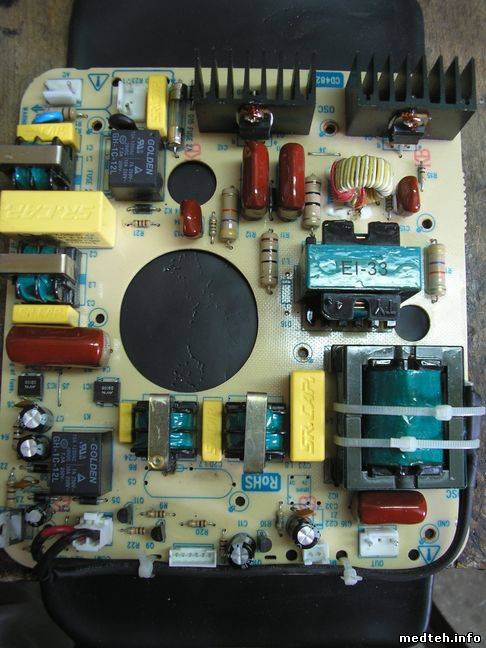

вот фото платы видно выгорнвшее место на плате где выгорел резистор и фото органов управления мойки

AlexiumДата: Пятница, 13.Май.2011, 22:36 | Сообщение # 3
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Плохо что Вы не сфотографировали плату с обратной стороны. Возможно что это элементы фильтра, тогда резистор ~ 470кОм -1 МОм.

ЛомастерДата: Понедельник, 16.Май.2011, 07:17 | Сообщение # 4
Участник
У вас сообщений: 195
Эл. механик ИМТ
OFFлайн
Российская Федерация

Алтайский край
Возможно что это и фильтр но похоже на токоограничительное сопротивление и параллельно ему стоит конденсатор 155J 400v.
сопротивление стоит в цепи диодного моста.
А фото с обратной стороны печатной платы можно посмотреть,

AlexiumДата: Понедельник, 16.Май.2011, 13:32 | Сообщение # 5
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Сдается мне что R3 и С4 того-же номинала. Надо посмотреть даташит на IC1 может там будет схема полдключения.

ЛомастерДата: Вторник, 17.Май.2011, 06:16 | Сообщение # 6
Участник
У вас сообщений: 195
Эл. механик ИМТ
OFFлайн
Российская Федерация

Алтайский край
В общем то идея не лишена смысла, хотя С5- 155J 400v, а С4 - 205К 400v. Хотя стоят они в в одинаковых цепях - питание на диодную сборку.
Спасибо за подсказку.

ЛомастерДата: Среда, 25.Май.2011, 07:11 | Сообщение # 7
Участник
У вас сообщений: 195
Эл. механик ИМТ
OFFлайн
Российская Федерация

Алтайский край
Заменил выгоревший резистор поставил по типу как R3 поменял диод, сборку диодную, все заработало.
ТЕМА ЗАКРЫТА

evgenij026Дата: Воскресенье, 22.Май.2016, 21:07 | Сообщение # 8
Участник
У вас сообщений: 99
инженер
OFFлайн
Российская Федерация

Ессентуки
Подскажите попался ultrasonic cleaner cd4820, не работает ультразвук. Плата не залита, нагрев идет, таймер работает. Лампа красная горит при нагреве, зеленая горит но ни каких реакций не идет. Подскажите в чем проблема может быть? с таким аппаратам впервые связался. Заранее спасибо!

yblod5Дата: Понедельник, 23.Май.2016, 02:55 | Сообщение # 9
У вас сообщений: 756
Сервис-инженер
OFFлайн
Российская Федерация

Владивосток
Аппарат не исправен, отдайте в ремонт мастеру.
...без обид, если вы не знаете как выполнить диагностику прибора, ограничтесь внешним осмотром.


Сообщение отредактировал yblod5 - Понедельник, 23.Май.2016, 03:01

evgenij026Дата: Понедельник, 23.Май.2016, 10:50 | Сообщение # 10
Участник
У вас сообщений: 99
инженер
OFFлайн
Российская Федерация

Ессентуки
Спасибо за совет, всегда буду так делать. На фига форум тогда. Схемой бы поделились!

creytДата: Понедельник, 23.Май.2016, 13:54 | Сообщение # 11
У вас сообщений: 546
техник
OFFлайн
Российская Федерация

Кузня
Цитата evgenij026 ()
Схемой бы поделились!

Тему то читал ?
Или транзисторы сдохли или резистор (смотри выше) в обрыве.
Схема типичная для УЗ ванн.
Мне ещё попалась мойка с отклеившимися излучателями с одной стороны. Если не присматриваться то нормально выглядели.
Только не работали.


у меня все диоды болят

yblod5Дата: Понедельник, 23.Май.2016, 13:58 | Сообщение # 12
У вас сообщений: 756
Сервис-инженер
OFFлайн
Российская Федерация

Владивосток

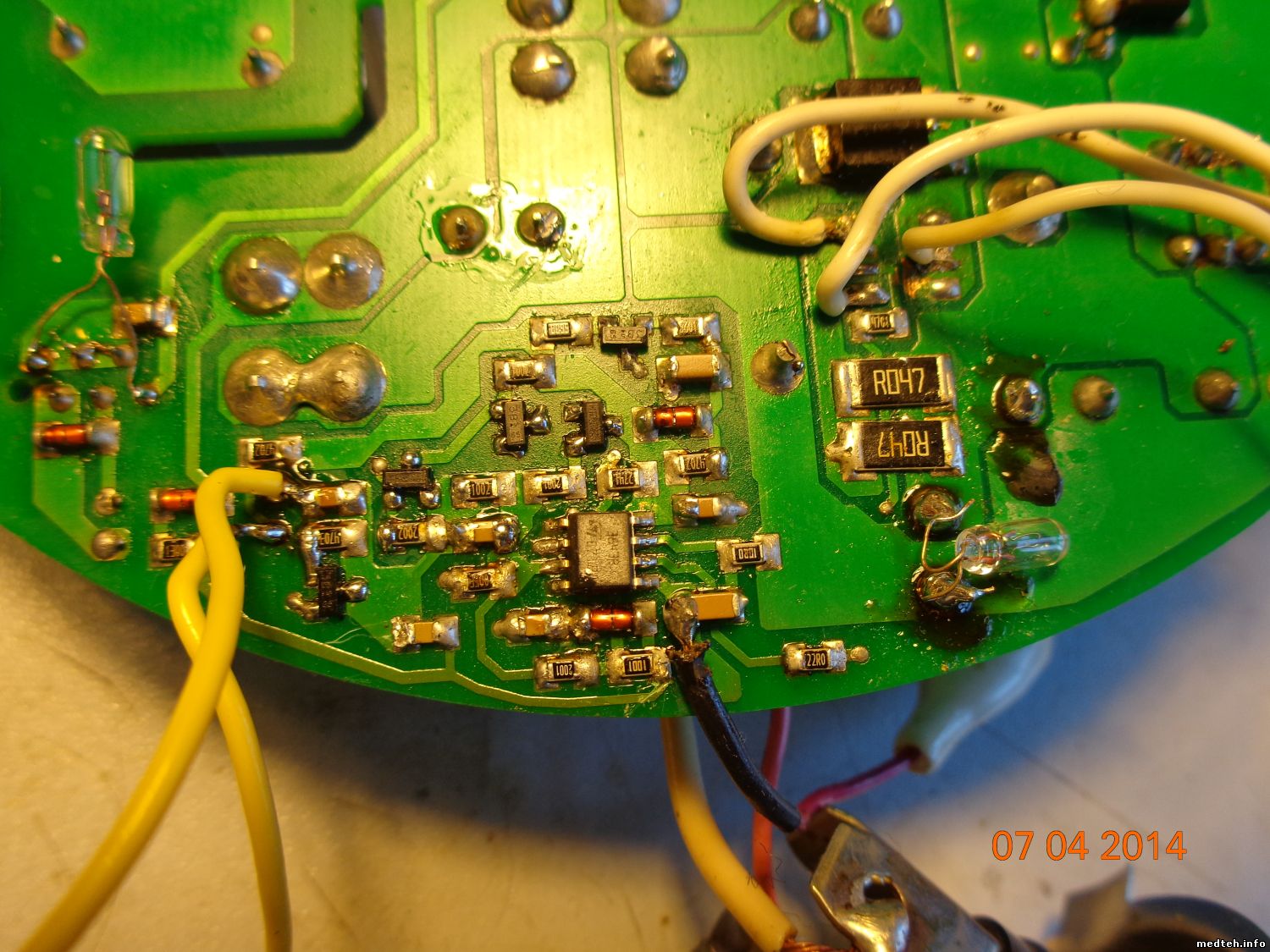

Схемы нет, экстрасенсов здесь то-же нет. Сфотографируйте с большим разрешением все платы и внутренности со всех сторон, попробуйте самостоятельно разрисовать принципиальную схему. Затем определитесь с деталями по даташитам. Разберитесь с принципом работы, изучите схему. Измерте характеристики. Например, вот так я ремонтировал один незнакомый мне аппарат:


Сообщение отредактировал yblod5 - Понедельник, 23.Май.2016, 13:58

МастерБакуДата: Понедельник, 23.Май.2016, 14:02 | Сообщение # 13
У вас сообщений: 11272
инженер
OFFлайн
Российская Федерация

Нижний Новгород
Цитата yblod5 ()
Сфотографируйте с большим разрешением все платы и внутренности со всех сторон, попробуйте самостоятельно разрисовать принципиальную схему. Затем определитесь с деталями по даташитам. Разберитесь с принципом работы, изучите схему. Измерте характеристики
далеко же вы его послали ! rofl
Цитата evgenij026 ()
На фига форум тогда.

не для подобных вопросов.


Сообщение отредактировал МастерБаку - Понедельник, 23.Май.2016, 14:33

yblod5Дата: Понедельник, 23.Май.2016, 14:06 | Сообщение # 14
У вас сообщений: 756
Сервис-инженер
OFFлайн
Российская Федерация

Владивосток
если повезёт то починит, а так хоть чему-то научится

evgenij026Дата: Понедельник, 23.Май.2016, 17:06 | Сообщение # 15
Участник
У вас сообщений: 99
инженер
OFFлайн
Российская Федерация

Ессентуки
creyt, Тему читал за 2011 год, 5 лет прошло уже, думал изменилось что.

evgenij026Дата: Понедельник, 23.Май.2016, 17:10 | Сообщение # 16
Участник
У вас сообщений: 99
инженер
OFFлайн
Российская Федерация

Ессентуки
МастерБаку, Нормальный вопрос про форум.
