Шкаф сушильный воздушный ШСв-80 (Неполадки/проблемы, опыт и советы по их устранению)

Шкаф сушильный воздушный ШСв-80

les_nik_178

Дата: Среда, 30.Дек.2009, 18:14 | Сообщение # 1

У вас сообщений: 1094

Медтехник

OFFлайн

Российская Федерация

Far East

Имеется сухожар. Предположительно называется ШСв-80. Бирок нет. Документации тем более.
Год выпуска не знаю, но старый.

Корпус с нержавейки. Панель управления слева от двери. Очень похож на ШСС с механическим терморегулятором.
Плата управления жестко крепится ко всей панели. Для доступа к плате надо снимать вертикальную панель.
Под задней крышкой какой-то прямоугольный датчик (залит).
Индикация включенного режима и темературы на красных светодиодах. Куча кнопок (5-7 точно не помню.)
Куча микросхем и несколько резиков на регулировку.

Таких у меня два и стоят в разных больничках на расстоянии около 1000 км.
Если у кого есть схема на эту зверюгу, прошу дать ссылку.

medtechnik66

Дата: Среда, 30.Дек.2009, 18:27 | Сообщение # 2

У вас сообщений: 238

инженер

OFFлайн

Российская Федерация

Екатеринбург

les_nik_178, посмотри для начала здесь: http://medteh.info/load/22

STaras

Дата: Среда, 30.Дек.2009, 20:23 | Сообщение # 3

инженер-электроакустика, ультразвук

OFFлайн

Украина

Ровно

Цитата les_nik_178 ()

старый.

Цитата les_nik_178 ()

Корпус с нержавейки

Цитата les_nik_178 ()

Панель управления слева от двери

Цитата les_nik_178 ()

Плата упраления жестко крепится ко всей панели

Цитата les_nik_178 ()

Для доступа к плате надо снимать вертикальную панель

Цитата les_nik_178 ()

Под задней крышкой какойто прямойгольный дачтик (залит)

Цитата les_nik_178 ()

Индикация включенного режима и темературы на красных светодиодах

Цитата les_nik_178 ()

Куча кнопок

Цитата les_nik_178 ()

Куча микромхем и несколько резиков на регулировку

Пополнил хранилище чудом, которое отвечает вышесказанному.

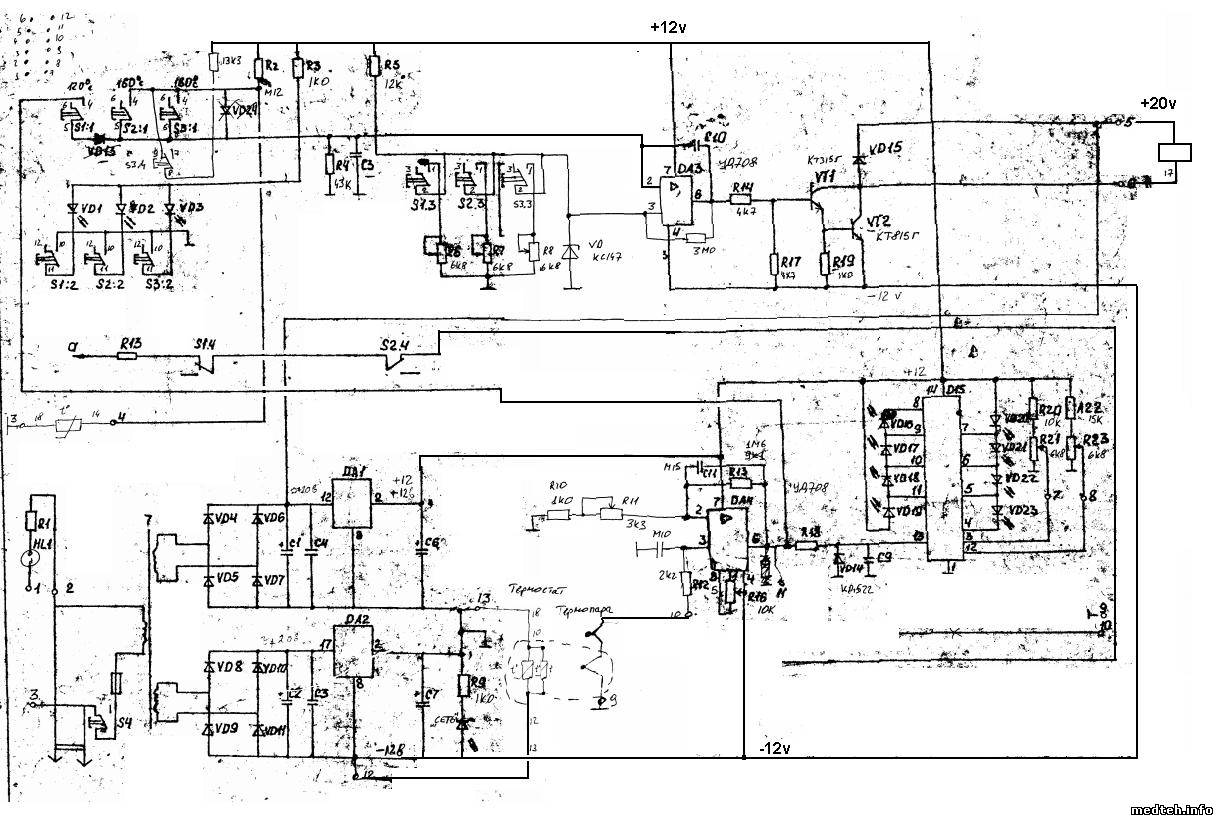

Сюда ложу только схему, подредактированную мной лично по факту наличия.
Вообще-то за 1000 км надо ездить с фотиком.

40-_80.pdf (237.5 Kb)

Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя

Сообщение отредактировал STaras - Среда, 30.Дек.2009, 20:23

les_nik_178

Дата: Среда, 30.Дек.2009, 20:29 | Сообщение # 4

У вас сообщений: 1094

Медтехник

OFFлайн

Российская Федерация

Far East

STaras, спасибо.
Вроде оно. Буду там в феврале (сейчас отпуск) проверю. Фотик вожу, но затупил щелкнуть шкаф.
И без него там работы было выше черепа.

STaras

Дата: Среда, 30.Дек.2009, 20:33 | Сообщение # 5

инженер-электроакустика, ультразвук

OFFлайн

Украина

Ровно

Не забудь в хранилище забрать остальное. yes
