Приветствую товарищи!

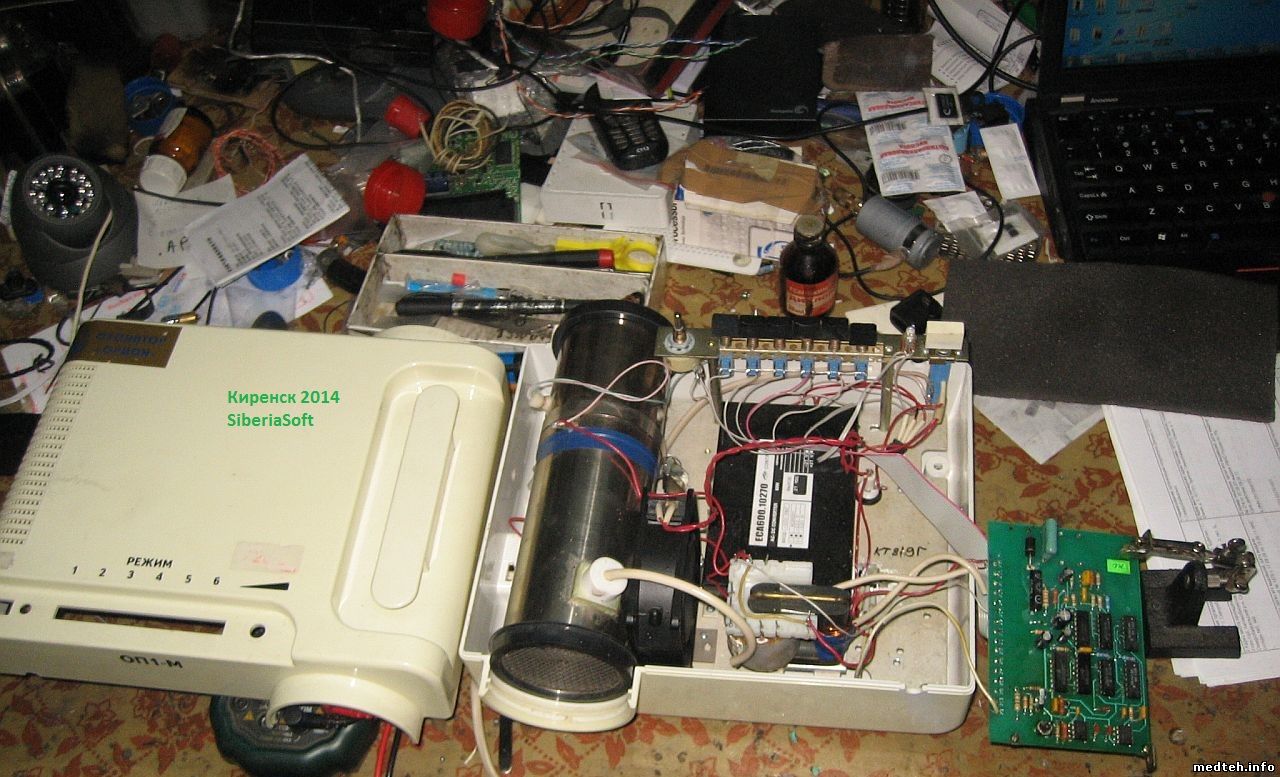

Прошу вашей помощи\совета в следующем вопросе: Обратилась тут местная больница ко мне за помощью в ремонте озонатора ОРИОН-3 (ОП1-М). Ранее он уже был в ремонте тот кто ремонтировал вспомнить что менял не может (но похоже транзистор КТ819Г) после того ремонта перестали работать 5..6й режимы.

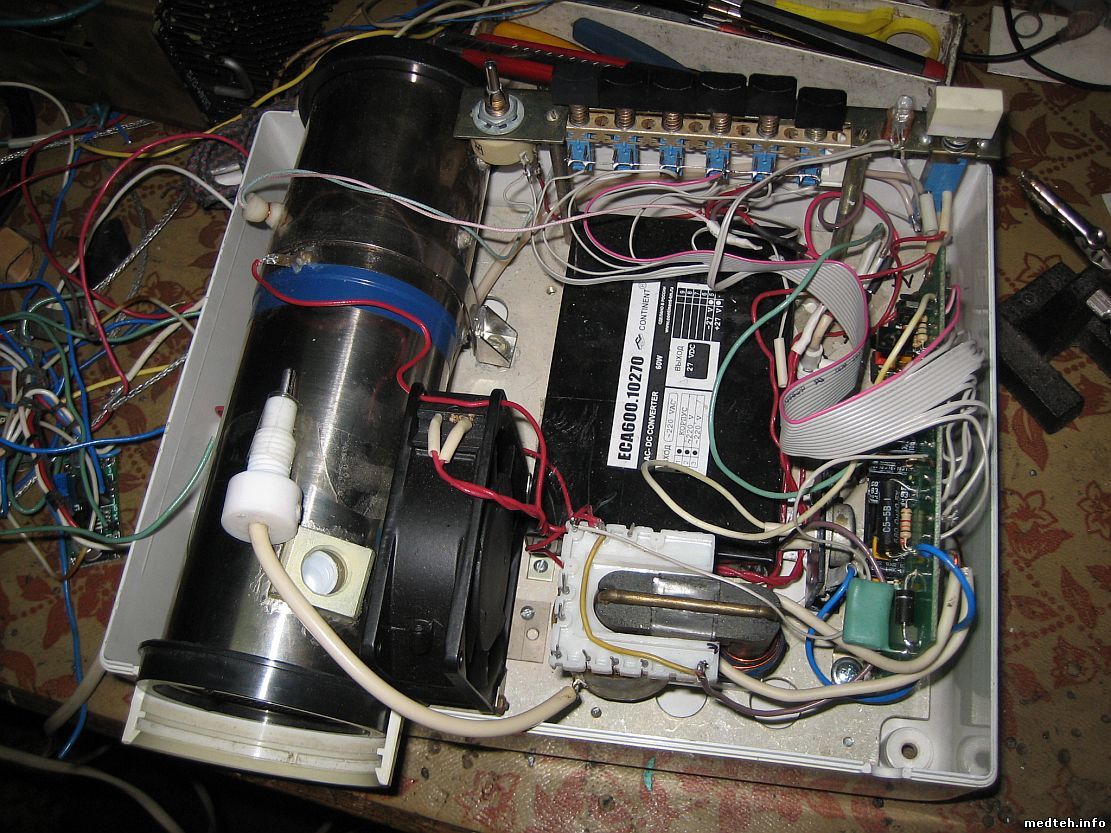

Ныне же аппарат вообще не подает признаков жизни. При включении запускается вентилятор обдува высоковольтного трансформатора и еле заметно подергивается продувной вентилятор в камере изготовления озона, светодиодный индикатор не светится вообще.

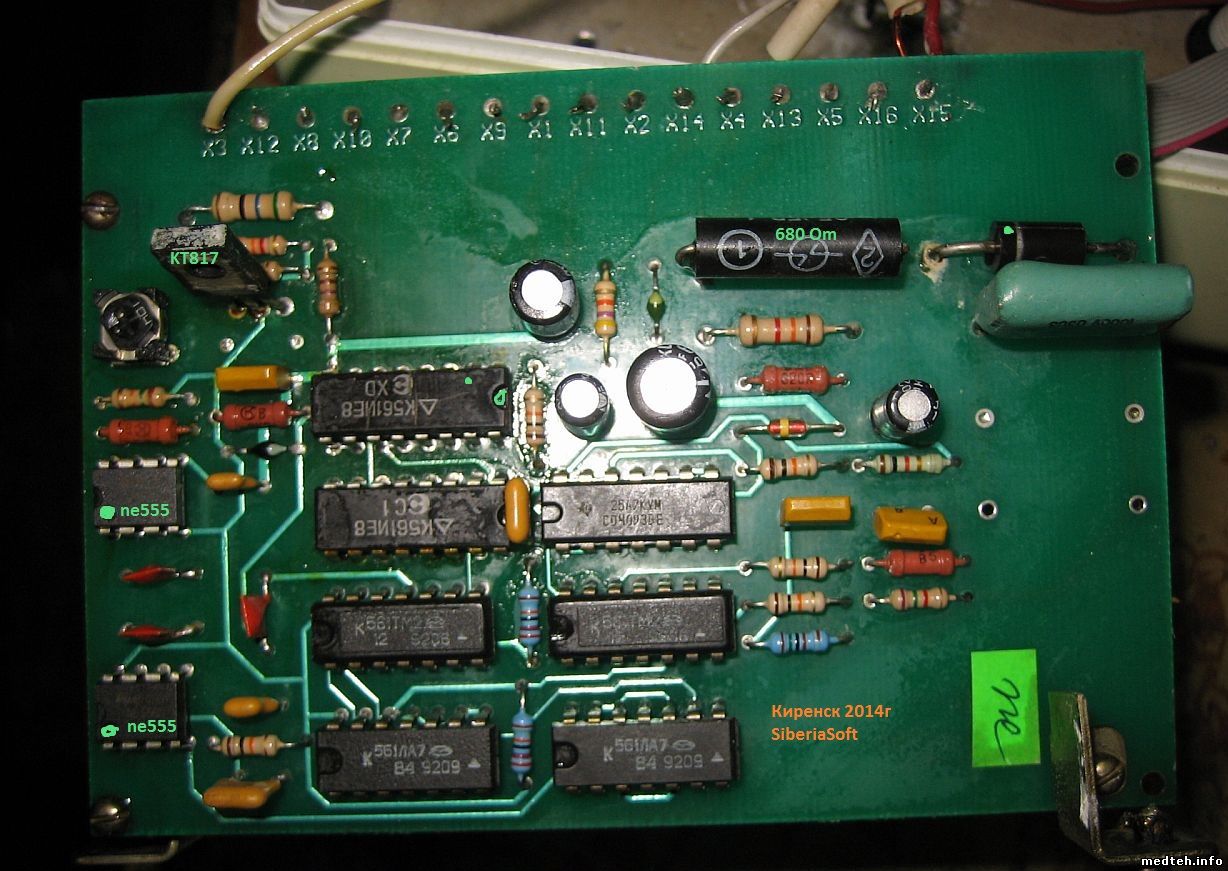

Что выяснил я: * КТ819Г был пробит и заменен * КР142ен8А (8в стаб) живой (был) * Вентилятор в камере живой –от 12в отлично дует. * Транзистор КТ817 на плате звонится как живой подкидывал КТ815 нет изменений. * Заменил оба таймера 555 изменений нет. Начал было менять все микросхемы пока заменил только верхнюю 561ИЕ8
не покидает мысль что неправильно мыслю. По любому проблема не так глубоко и где то в выходных цепях авария. Конечно нетакая уж и проблема паялкой перекинуть все микросхемы: 561ла7 ; 561тм8 ; 561ИЕ8 ; CD4093 ; ne555 (не учитывая прицеливаний по отверстиям)..
Вообще принцип не понятен этого чуда техники. Зачем домотана обмотка на трансформатор. Как он включается (питается ) тоже не допетрил. Толи с обмотки (домотанной) толи тоооненьким проводком идущим с платы на штатные обмотки транса.
Есть идея (если знать временные параметры сигнала) сделать на каком нибудь МК генератор импульсов, поставить КТ829 и выкинуть всю эту городьбу. Но какая скважность какая частота и какэто все длжно работать пока мне не ясно.
Может быть ктото уже сталкивался с подобной машиной и знает куда копать. В любом случае буду очень признателен за любые мысли\советы.
полноразмерные изображения (full-size) http://yadi.sk/d/fPaH2448RD9bn
Дата: Воскресенье, 25.Май.2014, 12:48 | Сообщение # 2
Участник
У вас сообщений: 96
инж по обсл мед техн
OFFлайн
Российская Федерация
Воронеж [RUS36]

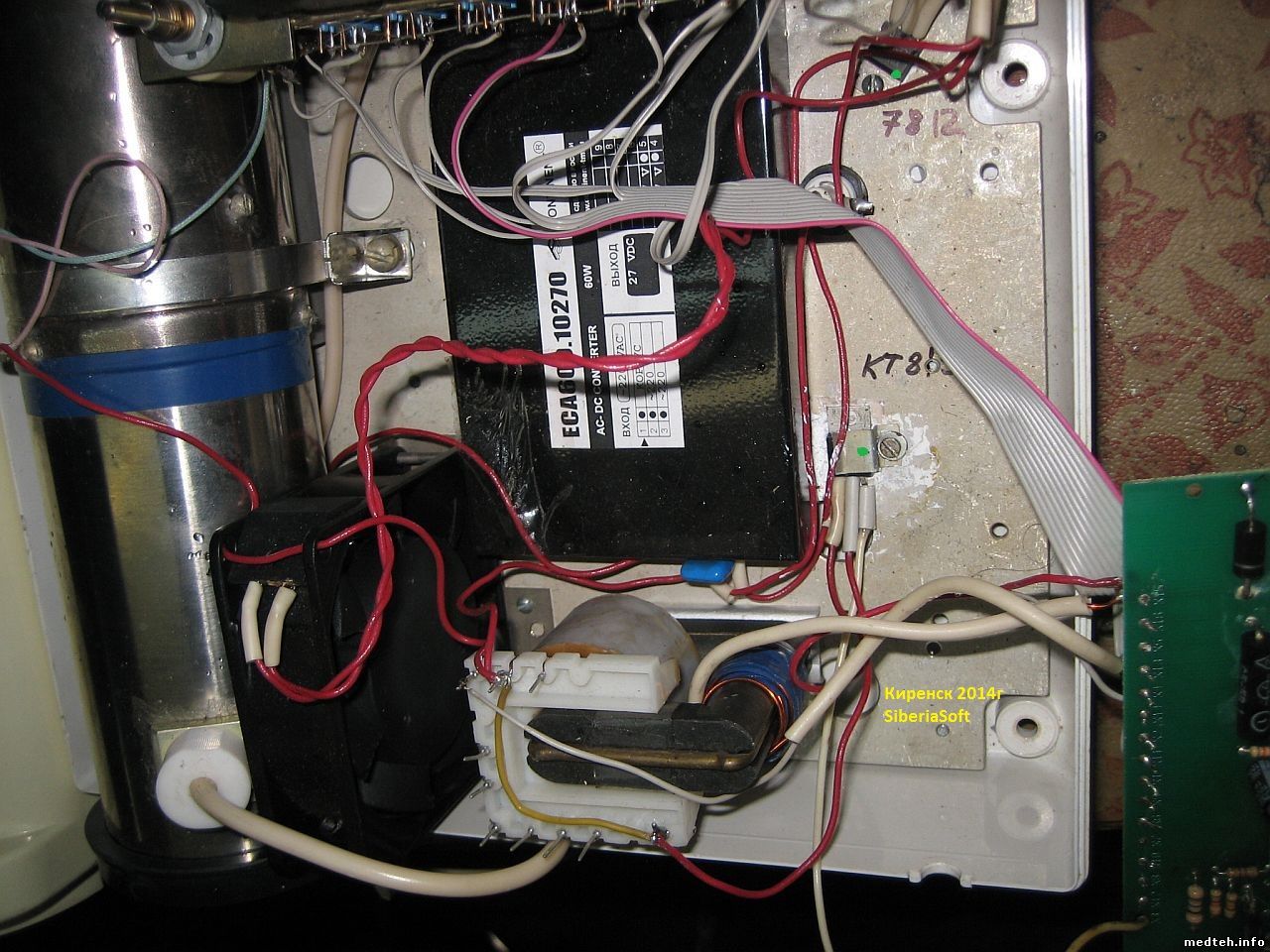

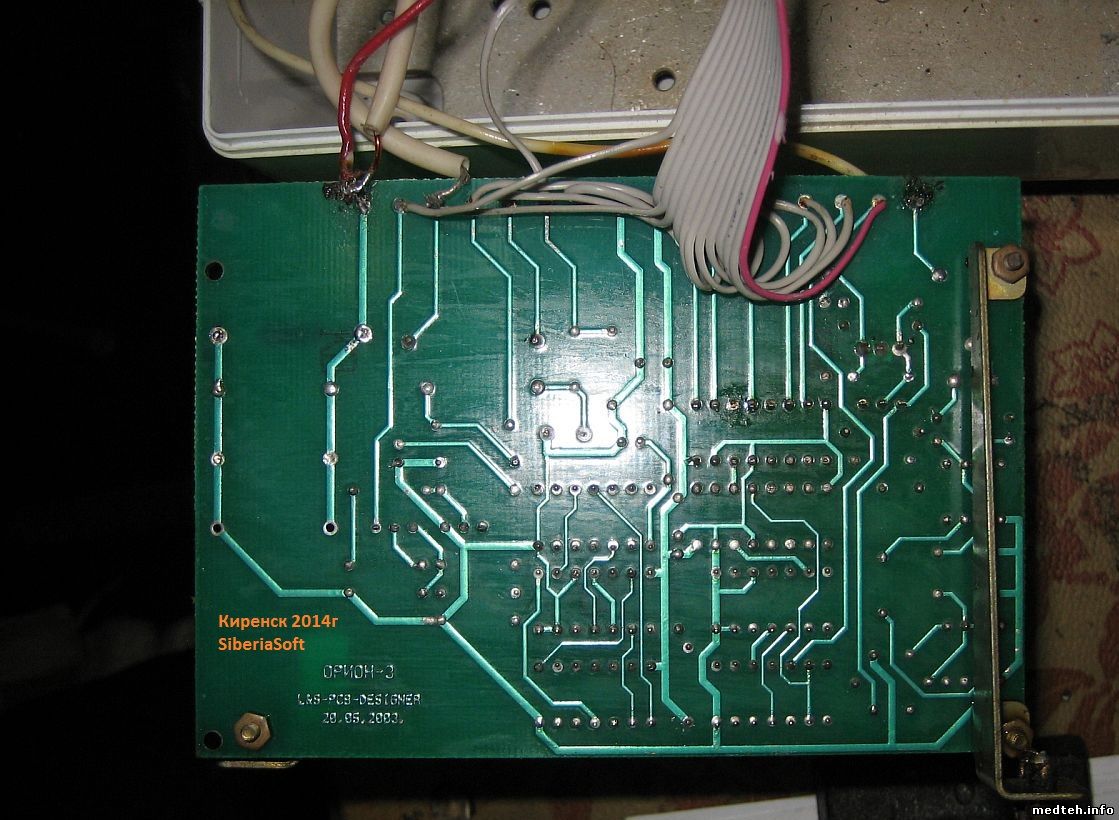

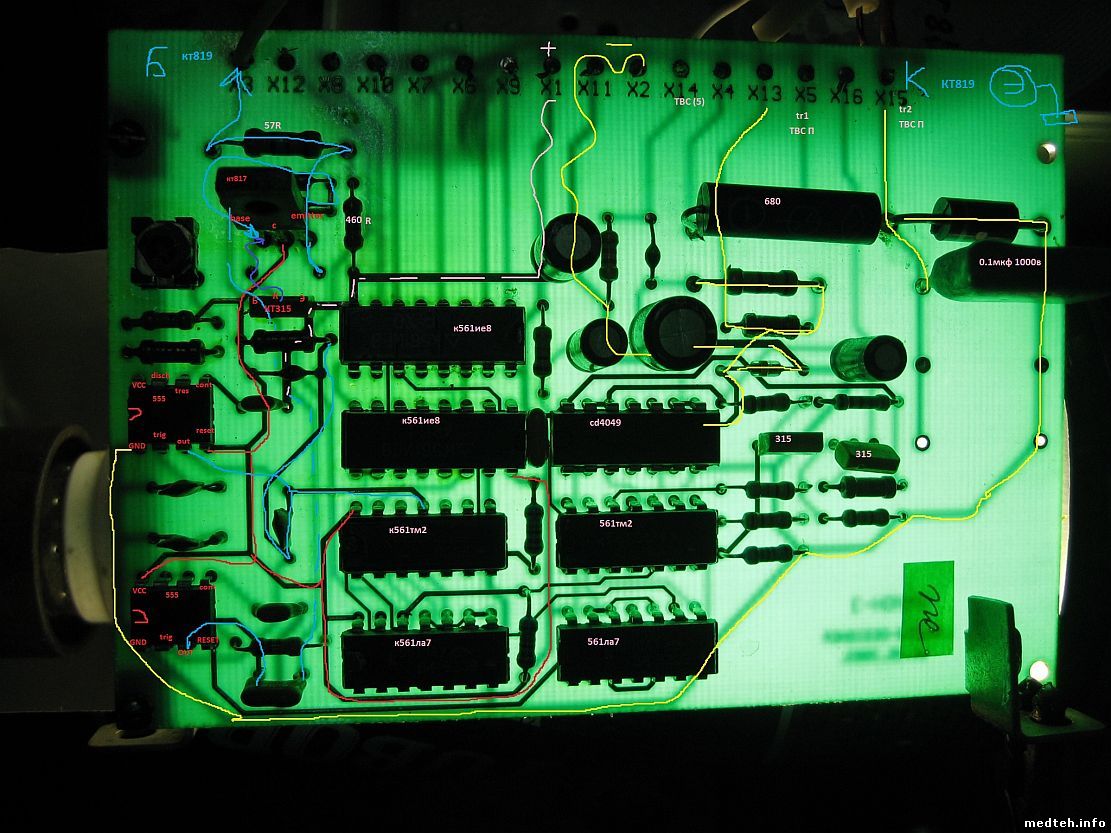

порисовал паинте на фотке печатки на просвет. осенило. дрочь вентилятора это TRICLE-STATE 7812. она стоит на корпусе без диэлектрика и как она так раньше могла работать не представляю.. поднял ее с подложки светодиод показал зеленый свет. но генерации озона нет. продолжаю капытить...
что имею сейчас.
если - вентилятора убрать с корпуса а кинуть на минус выхода dc\dc то маслает. обороты не изменяются от переменного резистора. зеленый светодиод зажигается . на базе 819 -27в появляется (ну там ваапще чудеса изза земли) в итоге счел 142ен8А мертвым поставил сборку с ебея на lm2596 отрегулировав на 8в. доп обмотку строчника подкидывал к своему генератору на 555 и ключе кт818 щелкал сам транс озона небыло. в итоге сжег свой генератор (точнее ключ) прозвонил катушку hv чуть не 110ом показывает. домотанная 0.6ом (видно потому и сдох мой ключ)
как проверить транс и его способность генерировать озон?
Сообщение отредактировал Krazy_killer - Воскресенье, 25.Май.2014, 18:35
Дата: Воскресенье, 25.Май.2014, 22:38 | Сообщение # 3
Vse
OFFлайн
Российская Федерация
Саратов
не трахай нам мозг, генератор там собран на первом 555, все остальное, это защита и ничего более. если такой великий электронщик, то отрежь одну ногу от входной 555 и соедини ее на массу и генератор озона запуститься как тупая желязяка, если конечно ВВ трансформатор не пробит и нет пробоя в диэлектрике трубы.
ЦитатаKrazy_killer ()
Как он включается (питается ) тоже не допетрил. Толи с обмотки (домотанной) толи тоооненьким проводком идущим с платы на штатные обмотки транса.
Дата: Понедельник, 26.Май.2014, 05:54 | Сообщение # 4
Участник
У вас сообщений: 96
инж по обсл мед техн
OFFлайн
Российская Федерация
Воронеж [RUS36]
причем тут электронщик? такая маленькая по сопротивлению питающая обмотка конечно будет жечь кт819г, думаю на счетчиках и компараторах не тока защита сделана но выбор частоты. вообще чтото намудрено на плате много всего. вот я и думаю что для начала мне надо проверить сам транс и озон-генерацию, потом плату копать уже
за одно и спросил может типовые поломки у сего аппарата кто знает
похоже до меня там уже кто-то побывал и теперь трудно догнать что доделано а что нет
вентилятор дергался из-за того что КР142ен8А уходила в защиту (сидела тупо на корпусе без втулки и слюды) кт819Г сидел также на корпусе - и был мертв(пробит) - заменил на кт819ВМ
все сопли (провода) какие-то почиканые короткие . нарастил хорошими советскими мягкими цветными (настриг с совкового оборуд) минус вентилятора с корпуса на норм минус посадил и аппарат начал подавать признаки жизни шумит (противно) вентилятором продувки камеры, горит красно-зелёный индикатор, высокого судя по всему нет(только что заметил при включении вилки в розетку проскакивает несколько разрядов)(но искра очень хреновенькая).
измерения показали 21.6кгц на выходе таймеров откидывание 4й(ресет) нижнего 555 ноги не чего не дало.

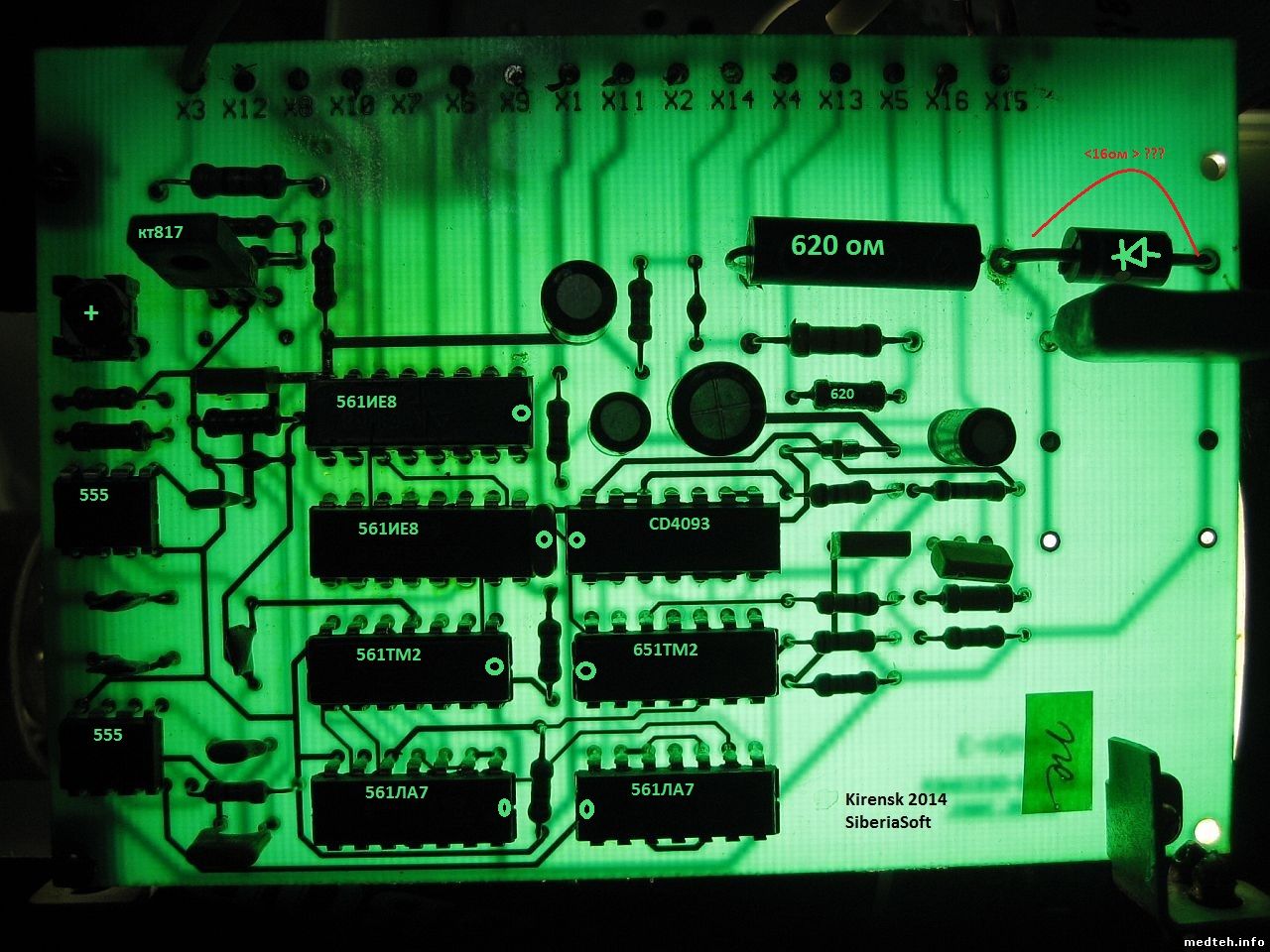

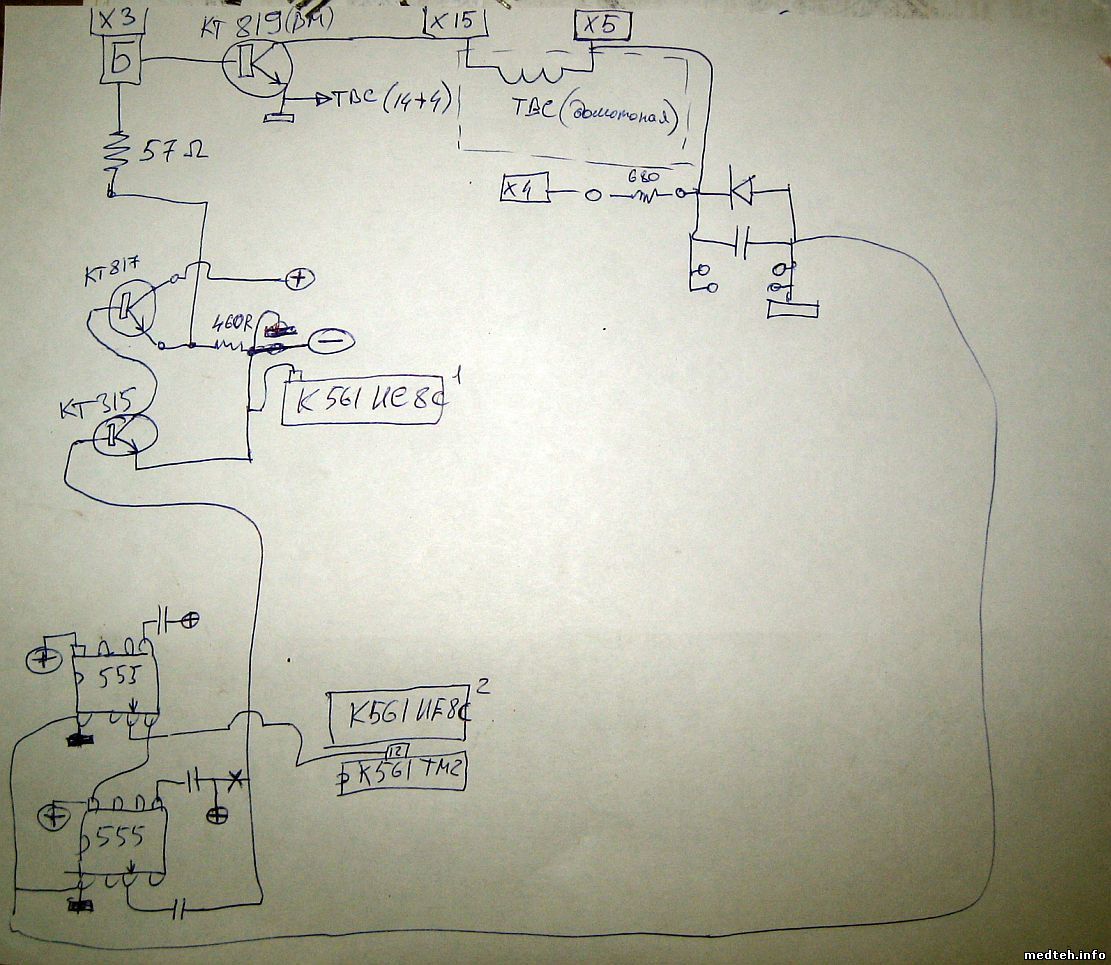

идею починить в лоб похоронил, (как и идею починить вообще). начал рисовать в паинте по плате и рисовать схему выхода. возникли вопросы вида: или мои знания не те или что-то не так в схеме (кто-то что-то изменил)
не пойму нафига столько транзисторов одинаковой проводимости (n-p-n )(315, 817й, 819й), почему 817й так странно включен (коллектором в + питания а эмиттером через резюк на базу 819ого) вентилятор обдува транса стоит глупо. тянет воздух а не дует
