А5 - это урезанный Р5. Часть блоков по сравнению с Р5 упрощена или вообще выкинута. При наличии пары-тройки запчастей и такой-то матери А5 прокачивается до Р5 :)
По идее, должен подойти, но я на практике не пробовал, просто не было случая.
а сколько процентов уверенности в этой "по идее"? И еще один вопрос, по какой причине мог сгореть блок питания и если я его заменю на новый, не обнаружиться ли новая "история"? спасибо за ответ предыдущий и заранее за будущий))
Дата: Суббота, 09.Авг.2014, 14:00 | Сообщение # 10
Участник
У вас сообщений: 63
инженер по мед.оборудованию
OFFлайн
Российская Федерация
Грозный
Всем привет! Нахимичил я тут, блок от P5 подошёл>! Появилась проблемка: каким-то образом слетела лицензия, при загрузке загорается sw license! Где достать номер? Что можно сделать? Народ, помогиииите, сроки поджимают!
Имеется проблемный аппарат Logiq P5. Все началось месяц назад. Доктор включил аппарат кулеры шумят а на мониторе ничего. Проверил питание на выходе APS нет 5 вольт. Разобрал блок питания нашел оплавленный разъем на маленьком модуле который и делает эти 5 в. Припаял провода на прямую, параллельно ножкам. Все заработало. Прошло две недели. Доктор с утра нажал кнопку включения - И Тишина. ни подсветки на кнопках верху ни чего. Пришел открыл питание на LED LP5 приходит он светится, нажимаю на включение он становится ярче, после отпуска кнопки он тускнеет. Забрал УЗИ на офис. Включил на офисе начал работать кулер. Я на БП а на нем после нажатия кнопки включения 1-2с горит четыре LED DP5, LP5, AP6, DP3. После чего три гаснет, а горит только дежурные LP5. Если нажать и держать кнопку то светодиоды горят только эти 4-ре штуки. Также горят контрольные светодиоды на материнке. Но на мониторе нет сигнала.
Вот в принципе и все.
Что может быть? Должен ли гореть HSV или нет(появляется ли питание после включения на этом выходе)?
Все компоненты целые. Пробовал кинуть перемычку на столе между зеленым и черным на разъеме 6-пин. Он запустился и горит 4 LED DP5, LP5, AP6, DP3. после вынимания перемычки подается только дежурка.
Дата: Четверг, 21.Авг.2014, 00:23 | Сообщение # 13
OFFлайн
Российская Федерация
.
Цитатаtraiduk ()
Должен ли гореть HSV или нет
Не должен.
Цитатаtraiduk ()
Он запустился и горит 4 LED DP5, LP5, AP6, DP3. после вынимания перемычки подается только дежурка.
Всё верно.
Я бы покопал блок процессора на плате syscon, снял бы его, передернул память, поставил бы на место максимально аккуратно - нежная штучка. Тут недавно выкладывали ссылку на плату, которой можно проверить этот блок.
Не исключен в нем отвал чего-нибудь в BGA, сидящего на шариках
В общем, гипотеза такая - процессор не подтверждает запуск.
Дата: Четверг, 21.Авг.2014, 13:56 | Сообщение # 14
Стажер
У вас сообщений: 12
Сервисный Инженер
OFFлайн
Украина
Днепропетровск
Denkot, спасибо за подсказку. Сегодня попробовал передёрнуть память, просмотрел всю плату syscon - поставил всё на место - безрезультатно. Таже картина. А можно ссылку
ЦитатаDenkot ()
тут недавно выкладывали ссылку на плату, которой можно проверить этот блок.
И где это посмотреть
ЦитатаDenkot ()
не исключен в нем отвал чего-нибудь в BGA, сидящего на шариках
Дата: Пятница, 22.Авг.2014, 13:59 | Сообщение # 16
Стажер
У вас сообщений: 12
Сервисный Инженер
OFFлайн
Украина
Днепропетровск
Есть у кого-то возможность подкинуть в свой аппарат мой блок APS. Чтобы на 100% убедиться, что он в порядке. В Украине. Отправлю через новую почту, все условия обговорим.
Дата: Четверг, 21.Июл.2016, 13:25 | Сообщение # 18
Стажер
У вас сообщений: 17
инж
OFFлайн
Российская Федерация
Казань

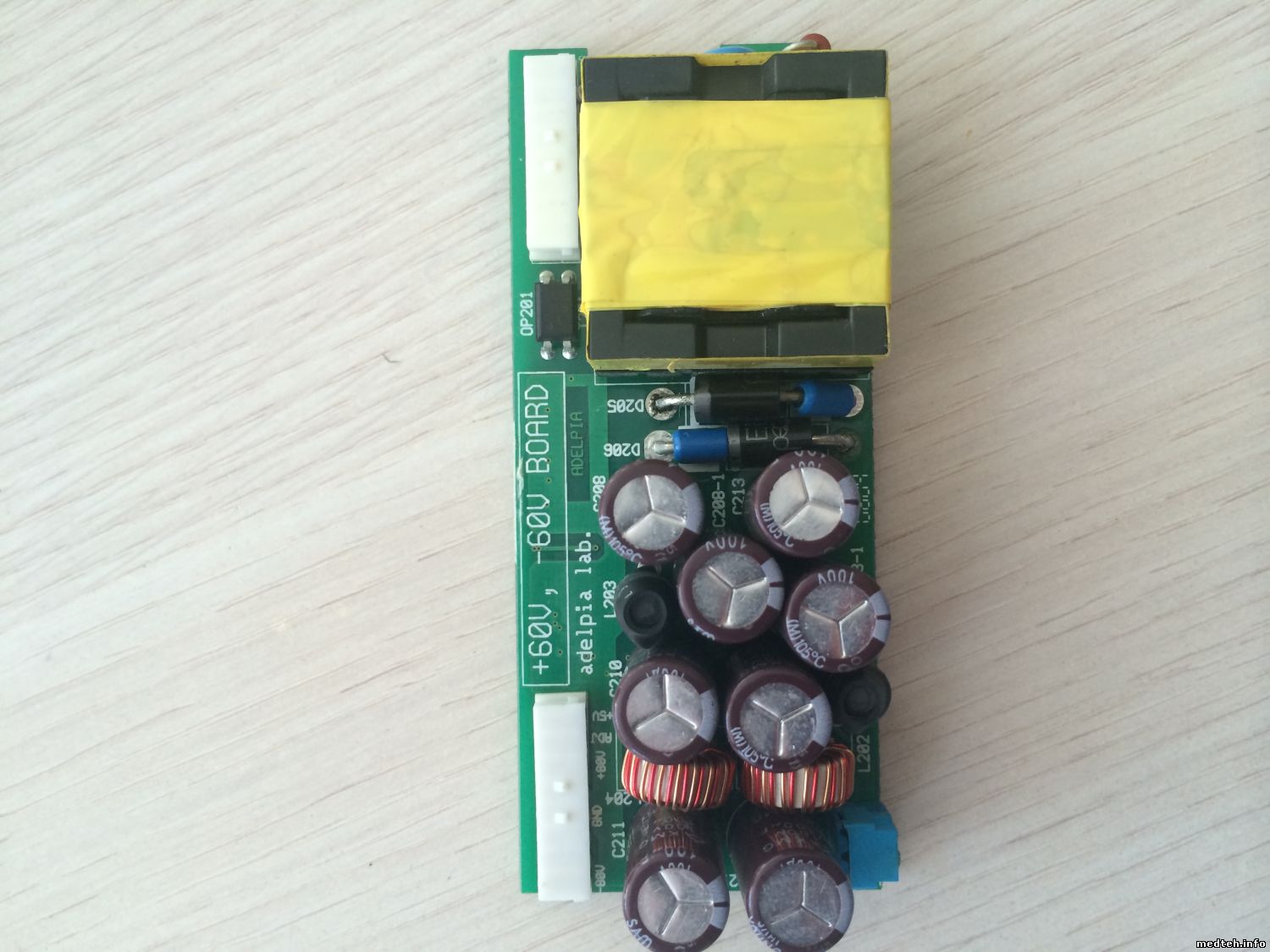

Добрый день. Отсутствуют напряжения +/-60 вольт c APS. Все остальные напряжения в норме. Внешний осмотр ничего не выявил. Может что-то подобное было у кого-нибудь?

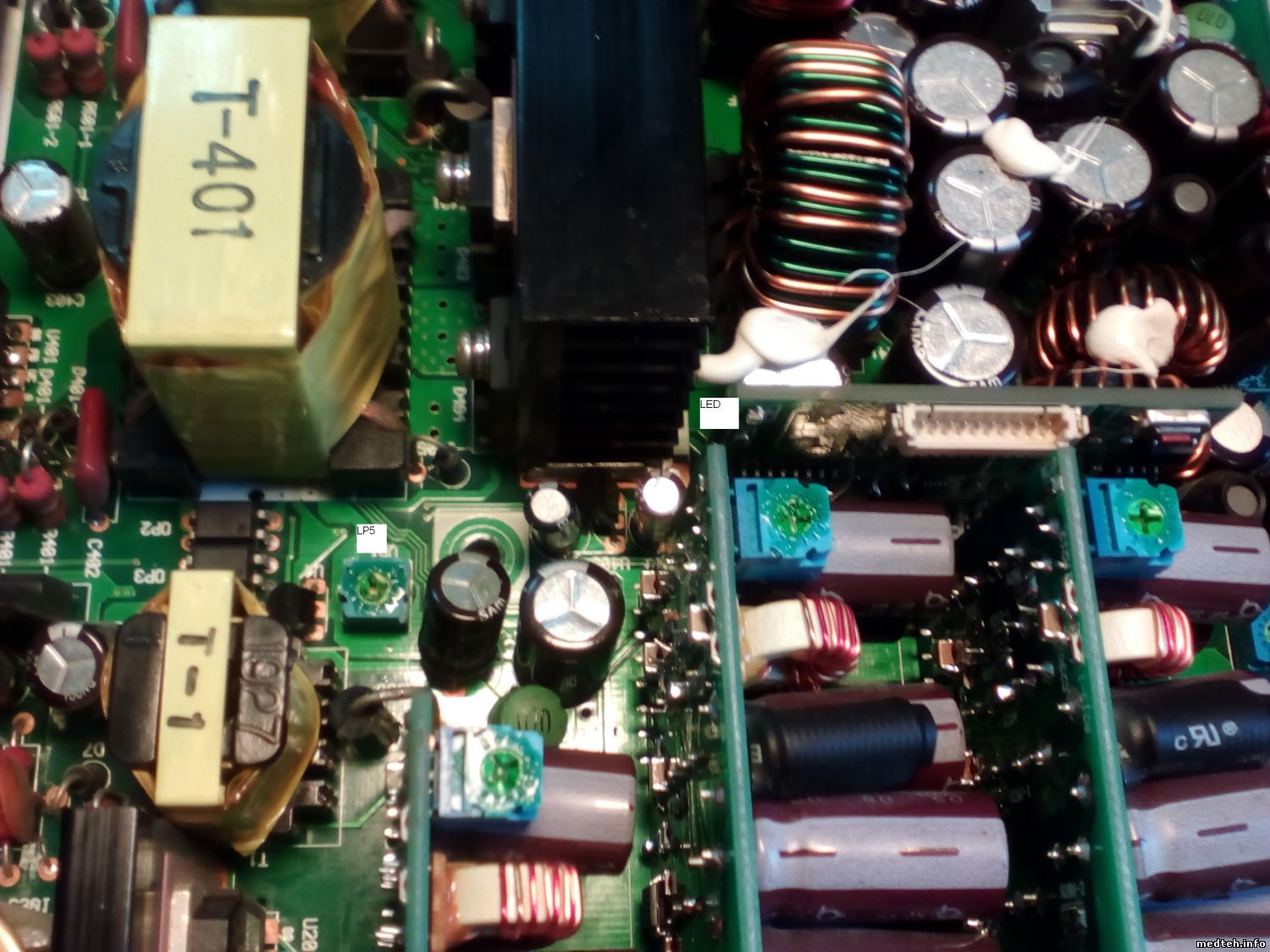

Буквально на днях столкнулся с этой проблемой. Причина- заниженное напряжение LP5. Попытался подстроить резистором, удалось поднять до 4,8 В. Пришлось заменить резистор 820 Ом( включен последовательно с переменником на землю) на 470 Ом. Из-за малого LP5 не запускается субмодуль на Atmega8-16 (и соответственно не подаются напряжения ADJ на субмодули HVL, HVH) Это видно по мигающему LED. На работающем светодиод горит постоянно.
Дата: Пятница, 04.Авг.2017, 18:22 | Сообщение # 21
Заглянувший
У вас сообщений: 2
радиомеханик техник ОРМТ
OFFлайн
Российская Федерация
Североморск, Мурманская область

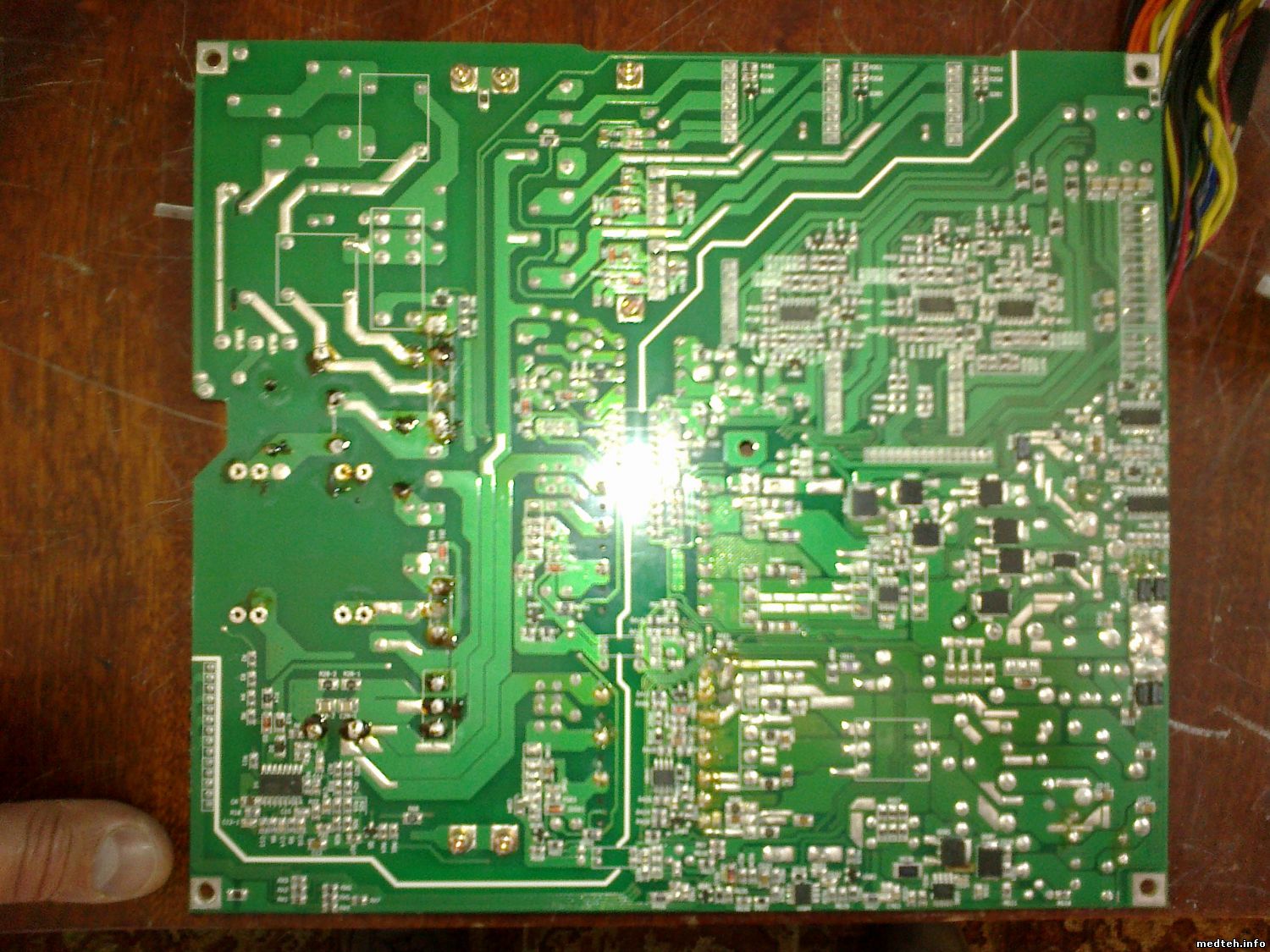

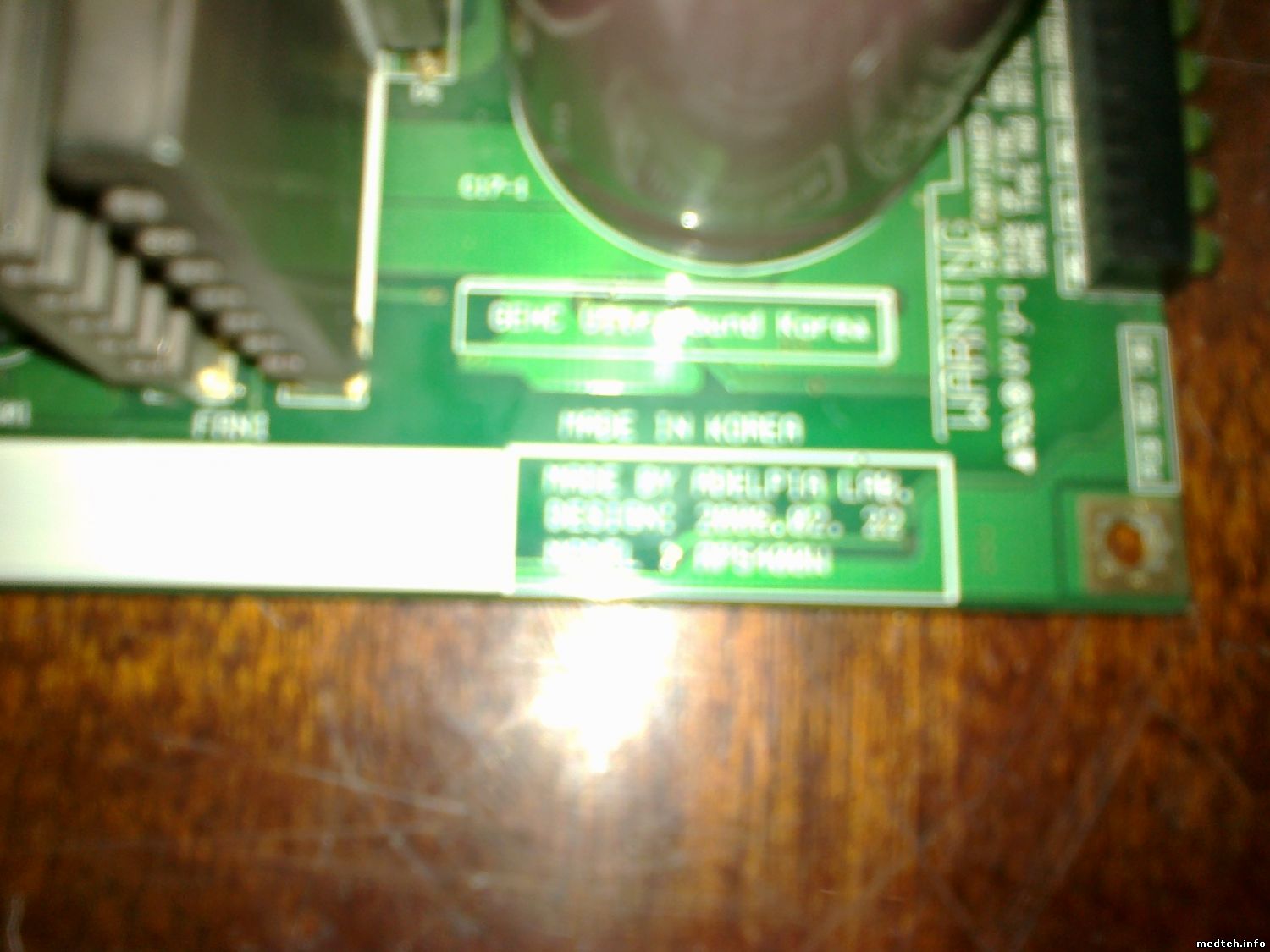

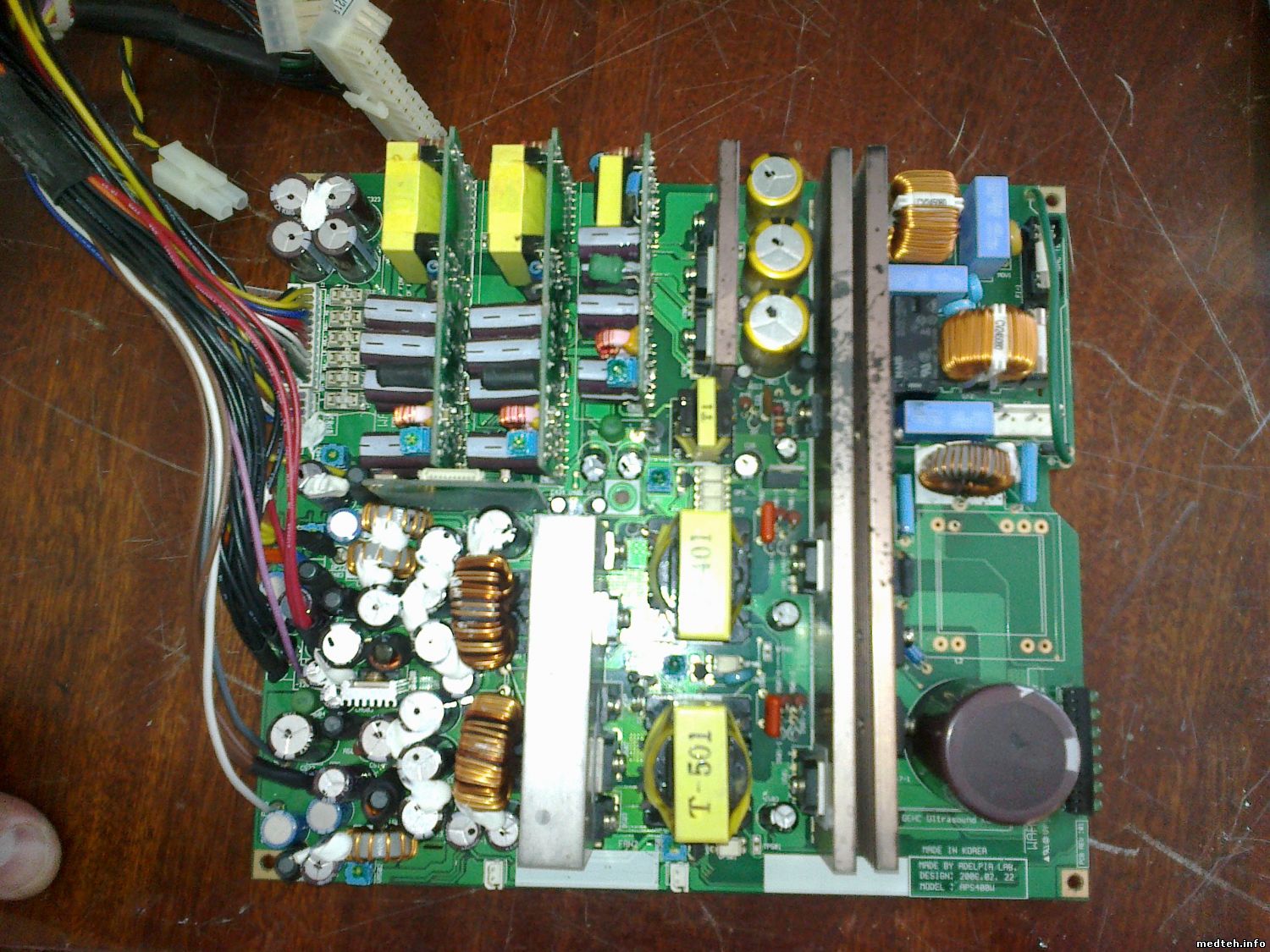

Здравствуйте. Сканер УЗИ Logiq P5 2006 года выпуска. Сгорел импульсный трансформатор блока питания. Если заказывать новый трансформатор бесполезно, то и ремонт блока питания тоже бесполезен, к тому же электрической схемы, как обычно нет. Где можно закупить новый блок питания? Живу в Мурманской области. Помогите, пожалуйста.
Дата: Пятница, 04.Авг.2017, 19:54 | Сообщение # 22
Инженер медтехник
OFFлайн
Российская Федерация
Саратов

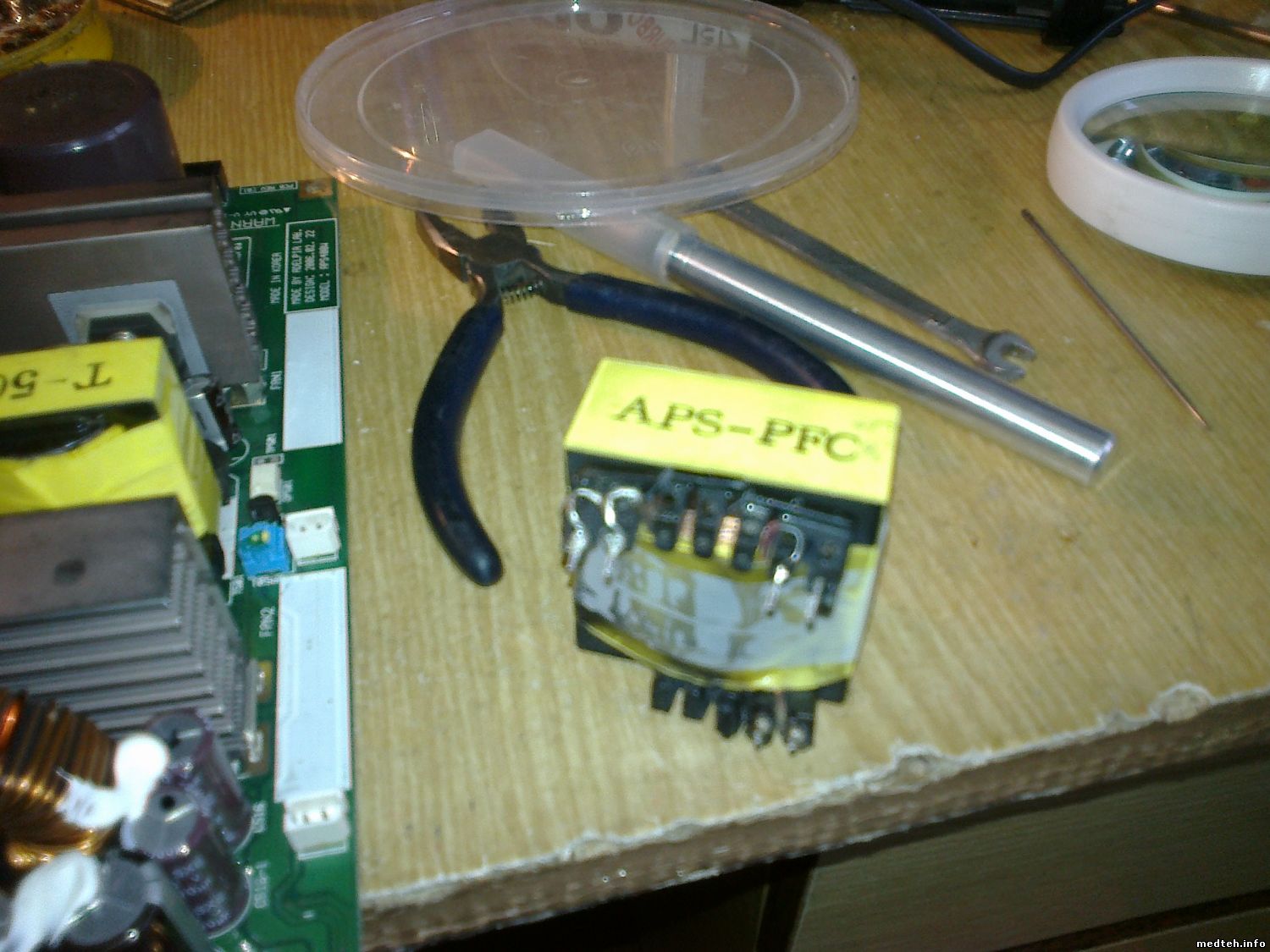

Если судить по маркировке - это дроссель активного корректора мощности. Можно приспособить подходящий по габаритам, если разобраться со схемотехникой. Сегодня блоки питания с APFC не редкость, компьютерные в том числе.
Дата: Пятница, 11.Авг.2017, 16:46 | Сообщение # 23
Заглянувший
У вас сообщений: 2
радиомеханик техник ОРМТ
OFFлайн
Российская Федерация
Североморск, Мурманская область
Спасибо за подсказку. Это действительно дроссель, который оказался совершенно исправным, просто когда я его выпаял из платы, то под ним была сплошная чернота. Позже выяснилось, что эта чернота досталась от одного из конденсаторов, что похоже стоят в цепи фильтра питания (на снимке вместо них уже стоят два синих, советского производства из схемы сетевого фильтра телевизора, типа 3УСЦТ и на U=600В, вместо тех, что стояли на 300В. Я недавно работаю на ремонте медтехники, и потому не сразу сообразил, но если бы не Ваша подсказка, то соображал бы ещё дольше. Ещё раз спасибо.
Дата: Понедельник, 02.Мар.2020, 12:13 | Сообщение # 24
Стажер
У вас сообщений: 28
инженер по ремонту медтехники
OFFлайн
Российская Федерация
Москва
Доброго дня всем, коллеги. Помогите с БП Logiq P5. Запускаю на столе через лампочку на 95W. Дежурит изумительно. Но при замыкании зелёного провода на землю происходит КЗ. Лампа светит всей своей нихромовой спиралью. При этом, все напруги в норме (компьютерные). HV напруги ясно, что без команд от РС не появятся. Прозвонил все ШИМари. Всё в норме. Питло на них приходит 16,7в. Чип ПФЦ тоже колосится. Осликом отчётливо видны импульсы на гейте ключа модуля. В таком состоянии, если подождать, то происходит перезапуск полный. Т.е., как я понимаю, БП валится в защиту, а после включается вновь. Цикличность ~3 секунды.
Есть гуру на форуме? Или просто продвинутые. ПРОШУ ПОМОЩИ.
P.S. В компьютерной секции БП есть стабилизатор LM7912. Так вот на нём, перед тем как вальнуться в защиту, на входе наблюдается рост напруги до -15в. Сразу после включения присутствует -12,6в.

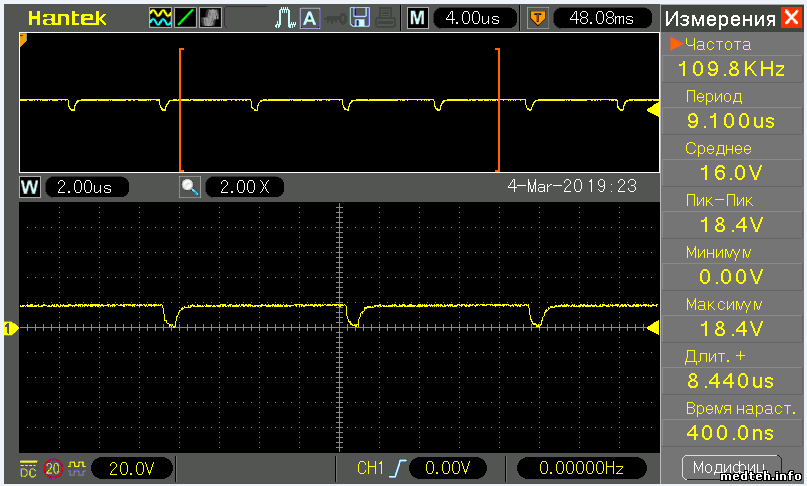

Я рад что Вы откликнулись. БП запущен на столе через Бареттер.В народе лампочка. Ладно не умничаю. При включении в дежурный режим наблюдается следующее.: На бочке присутствует 298в. На дежурке на обмотке самозапитки 18в. На обмотке 5в держится 5.1в. Напруги стоят устойчиво. При замыкании зеленогопроводана землю разьема J218 т.е. включения БП в рабочий режим на бочке наблюдается спад напряжения. При спаде до уровня ~130 в отключается дежурка. После происходит старт. И так по кольцу. При спаде напряжения дежурки стоят как вкопанные. Произвёл метрологию по лапам ПФЦ онже КММ .. Все эпюры и уровни идентичны шиту на FA5502M. Подмахнул его на новый. Всё без изменений. Подскажите где может зараза сидеть? По хорошему ПФЦ должен накачивать шину до 400в. Но этого не происходит. На гейте ключа видны четкие импульсы ~109 kHz. Сам ключ 2SK3681 прозванивается отлично. Демпферный его диод кажет падение 0,432в. Цепи от бочки на все ШИМки HV я отключил путём перерезания дорог на плате. На линии остались только чип ПФЦ и ШИМ дежурки. Лампочек у меня целый набор. Оперирую различными. Ни чего не меняется.( 60w,75w,95w,500w). Из практитки ремонта предшедствующего аналогичного БП занаю что лампа на 95w должна вспыхнуть при включении в дежурный режим. А при включении в рабочий режим снагруженным БП должна светится в ~0,707 от полной яркости.Этого не происходит.
Как победить? Где понюхать? Подскажите.. Пожалуйста..
БП запущен на столе через Бареттер. В народе лампочка. Ладно не умничаю.
Так через что запущен БП?
https://ru.wikipedia.org/wiki/Бареттер Для нормальной работы ККМ сопротивление электросети важно. Подключать лучше через галогеновый прожектор на 1 кВт.
Дата: Пятница, 25.Дек.2020, 13:46 | Сообщение # 29
У вас сообщений: 313
лаборатория
OFFлайн

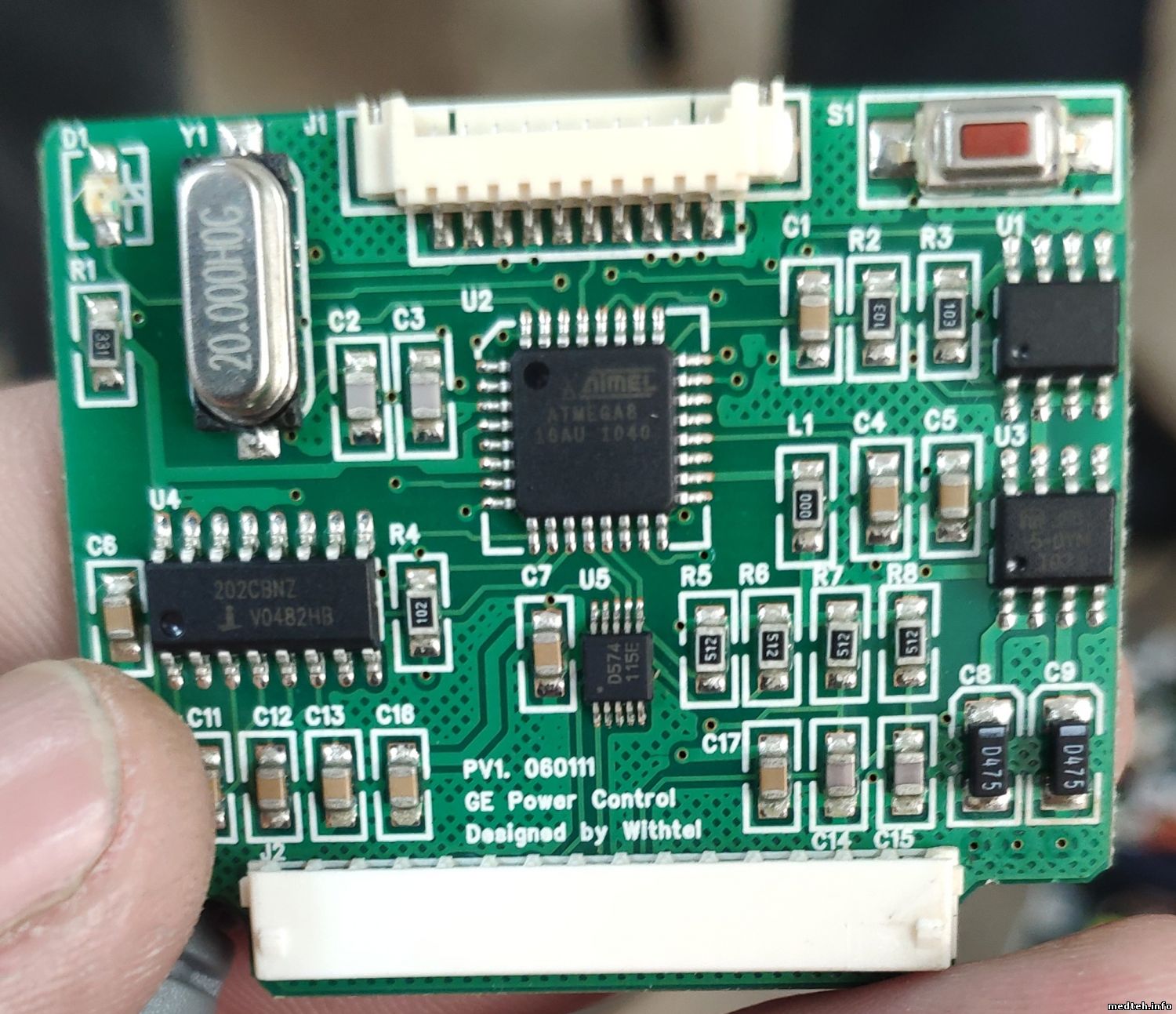

Добрый день, коллеги. Узи Logiq P5. Первоначально была проблема с дежуркой (не горел LP5). После ремонта блок запустился, но выходы с платы SHV дают не 80В, а около 10В. В блоке имеется маленькая плата Power Control(фото приложил), которая судя по всему и управляет всеми 3мя платами HV. На ней имеется кнопка сброса. В итоге на аппарате удалось запустить блок в нормальном режиме нажав эту копку во время работы аппарата. Но это получиллсь сделать всего 1 раз. Плата SHV рабочая. Есть идеи в какую сторону копать и почему плата Power Control не запускает SHV?
