Дата: Понедельник, 09.Авг.2010, 20:22 | Сообщение # 1
Участник
У вас сообщений: 217
медтехник
OFFлайн
Российская Федерация
.Все вопросы и пояснения, тем или иным образом, касающиеся аппарата для УЗИSonoline SI-450компании Siemens AG (бренд - "Siemens"), на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах, связанных с ним. .ВНИМАНИЕ !Прежде, чем изложить в этой теме своё сообщение (пост),проследитеза тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), ибо информация, касающаяся разных технических систем, может в последующем ввести в заблуждение других участников! Ипроследите, чтобы информации, подобной вашей, в ней не было! .В противном случае –потрудитесьнайти на Форуме тему с нужной вам тематикой!ИТОЛЬКО убедившись, что на Форуме нет таковой обобщающей темы, вы можете создать новую, или обратиться к модераторам за помощью!
.Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты(вместо редактирования своего поста для добавления в него новой информации следующая прямо за ним, в режиме монолога, чередатолько своихновых постов с этой информацией) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будетнудноитошночитать ... .А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли! .И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.20)!Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, бесстыдно не кичитесь ею! ...
Дата: Понедельник, 09.Авг.2010, 23:31 | Сообщение # 2
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Quote (vadmoroz)
обнаружил что горят F7 и F4 в блоке питания
- так это уже половина ремонта. Смотри в какой цепи стоят, отключай по-очереди платы и ищи, что пробилось-замкнуло. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
В наследство достался старенький УЗИ Sonoline SI-450 от Siemens ... Слёзно просят запустить ... При включении пишет: "Вставить системную дискету"))) Но как всегда, ни дискет, ни мануалов на него не сохранилось)))) Может кто встречал такое ... И что со всем этим делать? )))) Заранее благодарен.
Закон парных случаев - у меня такая же хрень :( дискета есть, но прочитать пока не могу :( на дискете один файл SYSTEM.450, см. прикрепления т.е. отличается от того, что здесь предлагали структуру загрузочных секторов не знаю :(
Дата: Суббота, 23.Окт.2010, 02:33 | Сообщение # 10
OFFлайн
Российская Федерация
.
Quote (IgorA)
Надо дискету на 720Kb,а не 1.44Mb.Восстановил 2 таких
Если у меня дисковод сдох, туда пойдет современный, на 1,44 ? или надо искать древний на 720? и еще вопросы: нужен там загрузочный сектор или все равно? если все выкладывают софт файлами, а не образом - значит диск не загрузочный? если я поставлю привод 1,44 и залью файлы на диск 1,44 - сработает? в понедельник буду пробовать в изгнании из ордена медтехников, а посему на лички и почты ответить не могу
Дата: Суббота, 23.Окт.2010, 15:11 | Сообщение # 11
У вас сообщений: 276
главный
OFFлайн
Российская Федерация
Средняя Волга
Дискета нужна отформатированная в DD (двойная плотность 720кб) а не HD (высокая плотность - 1.44мб все современные дискеты). Перевести дискету 1.44 в DD можно попробовать закрыв окошко и переформатировав ее на 720кб на каком нибудь древнем компе со поддержкой ДОСа и NC/ Далее с оригинальной дискеты сливается образ (дискдуп или винимедж) и заливается на вышеподготовленную дискету. Может и прокатит. Простое копирование файлов не србатывало. Никогда. (по крайней мере у меня:). Просьба ко всем - если есть возможность то ВСЕГДА выкладывать не отдельные файлы, а ОБРАЗА дисков, дискет и т.д. ит.п. с указанием использованного для их снятия софта.
Дата: Воскресенье, 24.Окт.2010, 14:39 | Сообщение # 13
У вас сообщений: 276
главный
OFFлайн
Российская Федерация
Средняя Волга
Пробуйте, только при записи желательно использовать дискету 2DD - 720кб или попробовать обычную HD -1.44 предварительно заклеив окошко (напротив от защиты от записи). В приложении образ и собственно WinImage-прога для снятия образа с дискеты. Удачи.
Дата: Суббота, 30.Окт.2010, 07:44 | Сообщение # 14
OFFлайн
Российская Федерация
.
Новости дня: разжился софтом на SI-450, трех разных версий, потом будет время - залью в хранилище, а пока если что - так обращайтесь Но! Никакие дисководы кроме родного с аппаратом не работают, а родной подох! Покопал теорию по флоппи. Появилась версия - может, в SI-450 интерфейс Шугарта, поэтому магазинные флопы не работают? Кто-нибудь может сказать достоверно что там, Шугарт или неШугарт? в изгнании из ордена медтехников, а посему на лички и почты ответить не могу
Дата: Понедельник, 01.Ноя.2010, 19:34 | Сообщение # 16
У вас сообщений: 276
главный
OFFлайн
Российская Федерация
Средняя Волга

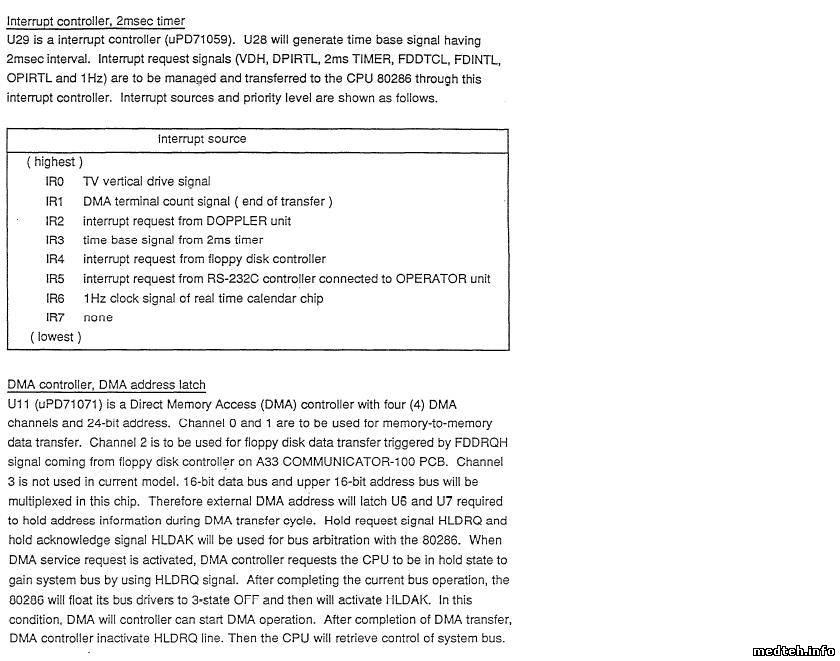

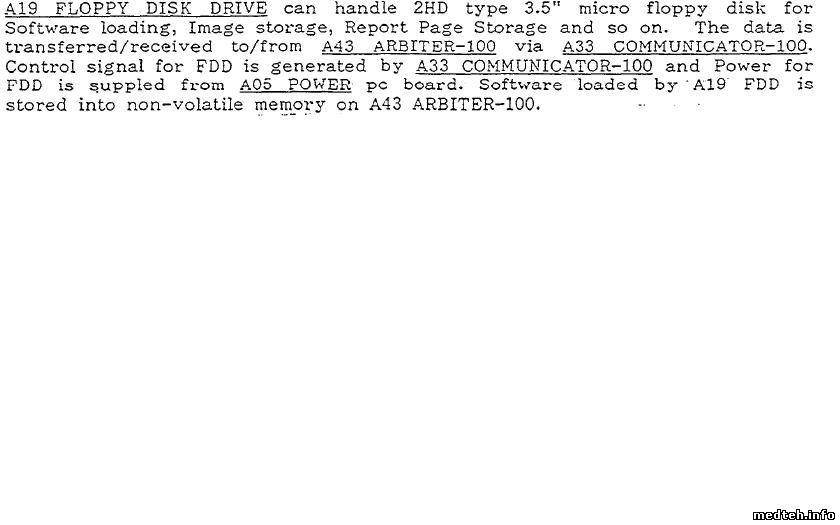

Floppy Disk Controller(FDC) FDC( uPD72065G:U45 ) will contain control functions for an interface between up(80286) of A43 ARBITER-100 and the Floppy Disk Drive(FDD). It will support IBM Double Density / Hi-Density format (MFM) including double sided recording ( 2DD and 2HD ). Data Transfers between FDC and uP(80286) of A43 ARBITER-100 will be executed with Direct Memory Access(DMA) controller of A43 ARBITER-100. And Data read from the FDD to the FDC will be executed with uPD71065G(U63). It is consisting of the Phase Lock Loop(PLL) and the Voltage Controlled Oscillator(VC0). The PLL will constantly analyze the frequency of READ DATA from the FDD and will lock the PLL oscillator to that frequency. The VCO output will turn the PLL on only while valid data is being received from the FDD.
. К сожалению, в мануале ничего больше про флоп нет :(
Сообщение отредактировал adidas - Понедельник, 01.Ноя.2010, 19:38
Дата: Понедельник, 01.Ноя.2010, 21:10 | Сообщение # 17
У вас сообщений: 830
Ультразвук
OFFлайн
Украина
***
Я "адин умний весчь скажу": было несколько версий систем, на ранних стояли приводы DD, т.е. 720 Кб, потом стали ставить HD, т.е. 1,44 Мб. Приводы самые обычные. Есть один нюанс. Если на дисководе 1,44 записать дискету на 720, нет НИКАКИХ ГАРАНТИЙ, что она прочитается в дисководе 720, потому что физическая ширина трека разная! А дискету 1,44, даже если окошко заклеите, в приводе на 720 вообще не запишете - тока не хватит! Поэтому рекомендую проверить сам дисковод на стационарном компе, только не забудьте про перекрут шлейфа и выбор привода.
Дата: Понедельник, 01.Ноя.2010, 22:33 | Сообщение # 18
У вас сообщений: 276
главный
OFFлайн
Российская Федерация
Средняя Волга
Quote (РОМУЛ)
А дискету 1,44, даже если окошко заклеите, в приводе на 720 вообще не запишете - тока не хватит!
Возможно. Дырки в дискетах для того и начали делать, чтобы привод мог сам различить плотность используемого диска. Во время учебы проводили эксперименты - в 720 дискете сверлили дырку и форматировали под 1.44 (правда не каждый флоп позволял такое). А уж отформатировать 1.44 под 720 (с заклеенным окном) да без проблем. Правда все эти манипуляции производились на приводе 1.44 А проблема то как раз в том и состоит, чтобы найти стрый привод на 720 :)
Сообщение отредактировал adidas - Понедельник, 01.Ноя.2010, 22:39
я решил поступить проще - натыкать светодиодов на шлейф HDD и посмотреть, на каких пинах управляющие сигналы. сравнить, что увижу на аппарате, с PC о результатах отпишусь adidas, спасибо, очень интересно, особенно про аппаратный метод проверки валидности читаемых данных в изгнании из ордена медтехников, а посему на лички и почты ответить не могу
Был в ремонте такой аппарат Maqette MAX-1 стресс система. Здох привод (флоп 1.44 - по виду стандартный). Втыкаю новый - фиг вам. Почесал репу, собрал в офисе все флопы - нашел наиболее похожий (имеется в ввиду наиболее похожая форма, расположение печатных плат). Оба оказались sony отличались номером модели. Скачал распиновку шлейфа на флоп, разобрал неисправный, разобрал исправный. Выяснилось, что на MAX1 флоп слегка модернизировали - отключили пару проводов из стандартного шлейфа, а на их место включили транзистор и пару резисторов (типа для определения "Родного" флопа). Итог: кт315, два резистора по 1ком, неделя аналитических измышлений и все заработало. Не претендую на оригинальность, но помогло....
Дата: Понедельник, 08.Ноя.2010, 17:00 | Сообщение # 21
OFFлайн
Российская Федерация
.
в общем сегодня потыкал провода на разные ноги выбора устройства флопа и так и этак, со словами и без слов... есть комбинация, когда начинает читать, на полсекунды появляется надпись Loading system software и тут же сменяется надписью Disk error возможно, и правда косяк с дорожками? заклеивание дырки плотности не помогло
И еще любопытный нюанс: на дискетах разных версий заставка разная! вставляешь старую дискету (system.450) - появляется заставка "Siemens Sonoline" вставляешь дискету поновее (si450.lod) - появляется "Siemens Sonoline SI-450" притом, что загрузить софт пока так и не удалось ни с какой
в изгнании из ордена медтехников, а посему на лички и почты ответить не могу
Диск не надо делать загрузочным. Просто скопировать 3 файла. Форматировал на WIN 98.
А форматировал в 1,44 Мб? (родные дискеты-то 720 кб). Читал в аппарат его родным дисководом или каким-то другим? .
ЦитатаРОМУЛ ()
Лично я для подобных ситуаций держу дисковод 3,5"/720 Kb.
А с 3,5"/1,44 не работает этот аппарат? Это проверено? Самое интересное, что родной (Panasonic JU-257A643P) имеет щупик для дырочки высокой плотности дискеты. То есть, он 1,44 все-таки? Или как? Переключён в какой-то режим принудительно? (на нём есть аппаратные переключалки режимов).
ЦитатаIgorA ()
Диск не надо делать загрузочным. Просто скопировать 3 файла. Форматировал на WIN 98.
Ага, поставил на старый комп 98-ю, форматирую, в понедельник пойду опять пробовать, хотя что-то не верится уже :( в изгнании из ордена медтехников, а посему на лички и почты ответить не могу
Дата: Четверг, 11.Ноя.2010, 16:08 | Сообщение # 24
Участник
У вас сообщений: 146
Медтехник
OFFлайн
Российская Федерация
Россия
после профилактики аппарата которому уже 16 лет слетела программное обеспечение,после вкл в сеть - пишет Вставте дискету №1, а её нет! То же буду эксперементировать с дискетами на 1.44 Мб...Подскажите как выглядит эта батарейка и где живет.Впервые налетел на такой аппарат, и как восстановить?
Сообщение отредактировал FAINT - Понедельник, 15.Ноя.2010, 23:25
Дата: Пятница, 12.Ноя.2010, 11:21 | Сообщение # 27
Стажер
У вас сообщений: 5
Инженер
OFFлайн
Украина
Киев
фотки выслать несмогу, т.к. аппарата под рукой нет, но если видел обычную литиевую батарейку в виде таблетки то это она самая, обитает на материнской плате... а поповоду софта, то на форуме всё есть..
Дата: Пятница, 12.Ноя.2010, 13:41 | Сообщение # 28
Участник
У вас сообщений: 146
Медтехник
OFFлайн
Российская Федерация
Россия
спасибо! Уже сам нашол возле клавиатуры привернут на отдельной плате,бочёночек такой..Не такой как в системных блоках комп-ов,а как половинка сосиски. Кстати и дискету подготовил как в форуме описано 1.44 на 720 форматнул. Всё заработало.Теперь Батарейку отцеплять не буду от платы А43 разьем J1
Сообщение отредактировал FAINT - Пятница, 12.Ноя.2010, 13:54
Дата: Суббота, 13.Ноя.2010, 22:03 | Сообщение # 30
У вас сообщений: 276
главный
OFFлайн
Российская Федерация
Средняя Волга
Дискеты 1.44 это те же 720, только с дыркой в корпусе. Магнитный материал, нанесенный на диск - одинаковый. Плотность записи определяется используемым приводом, а точнее зазором на магнитной головке, а также точностью ее позиционирования в пространстве... но не как не цифрами написанными на дискете.
Сообщение отредактировал adidas - Суббота, 13.Ноя.2010, 22:04
Дата: Воскресенье, 14.Ноя.2010, 07:32 | Сообщение # 31
OFFлайн
Российская Федерация
.
Quote (IgorA)
Верь!Всё получится.А про дискеты 1.44 забудь,только 720.
про дискеты понятно, а про дисковод? дисковод 3,5" на 720 сейчас найти можно только в музее я уже и туда обратился :) на всякий случай в изгнании из ордена медтехников, а посему на лички и почты ответить не могу
Дата: Вторник, 16.Ноя.2010, 13:21 | Сообщение # 34
OFFлайн
Российская Федерация
.

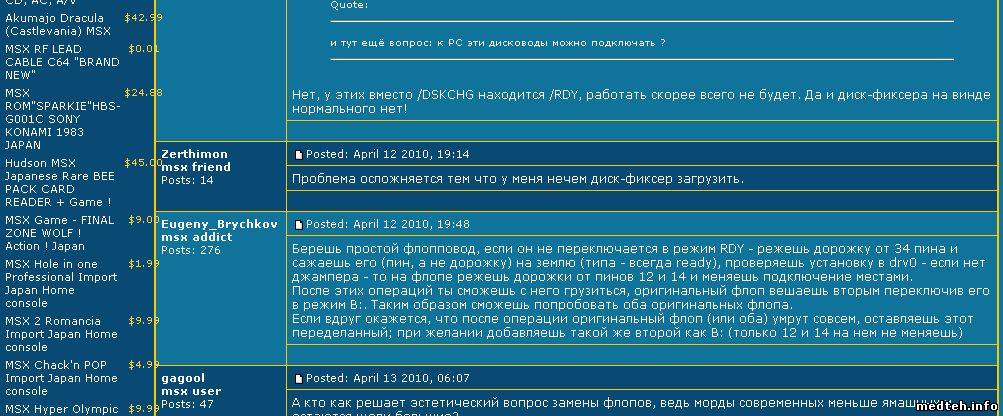

Нашел довольно старый FDD, джампера выбора не было, но была площадка под него, припаял провода, соединил как DS-0 (так стоял переключатель в родном) Результат все тот же - Software Loading с переходом в Disk Error. Пробовал играться с 34й ногой, как тут советовали - ничего не меняется, ведь 34 нога это сигнал готовности или смены диска, если подать на нее сигнал, то дисковод просто перечитывает дискету заново (думает, что вставили новую), и все повторяется. В общем, у меня три варианта: 1) или ничего кроме родного панасоника не канает 2) неприятности уже в контроллере 3) что-то не так с дискетой задача отдифференцировать п. 2 и 3. в изгнании из ордена медтехников, а посему на лички и почты ответить не могу
1. Кроме того, ссылки на к.л. перемычки позволяющие выбрать привод 2ДД или 2НД при его замене в мануале не попались... (может не внимательно смотрел) 2. действительно ли у Вас привод 2ДД? может не все так сложно
Дата: Вторник, 16.Ноя.2010, 15:03 | Сообщение # 36
OFFлайн
Российская Федерация
.
Quote (adidas)
2. действительно ли у Вас привод 2ДД? может не все так сложно
Я думаю, что у меня привод 2 HD (я уже писал, что в нем есть щупик HD) Но дискеты у меня 2DD. Родные. Прет Disk Error, хоть тресни :( в изгнании из ордена медтехников, а посему на лички и почты ответить не могу
Дата: Вторник, 16.Ноя.2010, 21:29 | Сообщение # 37
Участник
У вас сообщений: 146
Медтехник
OFFлайн
Российская Федерация
Россия
Неделю назад после профилактики слетело программное обеспечение (отсоеденение батарейки сказалось) с Siemens Si 450 1996 года.Повтарил все как в форуме посаветовали спецы Взял стандартную дискету 1.44,заклеил окошко и под Win XP через командную строку (выполнить CMD) в ней ручками заказал FORMAT a: /f:80 /N:9 Enter.. Закачал себе на комп файлы SI450.1.6.0.13.imz (у adidas на форуме) и winima8.5 с интернета под WinXp.Установил winima8.5 и щелкнув по файлу с имеджем залил на дискету.Хотя при заливке некоторые дискеты выдовали ошибку сектора.Из восми штук форматированных разными прогами эта прокатила сразу.Аппарат задышал но доктор не даволен. (Не чёткие контура у органов,раньше было лутьше) Как с этим боротся?Кто поможет с настройками меню?
Сообщение отредактировал FAINT - Вторник, 16.Ноя.2010, 21:34
Дата: Вторник, 16.Ноя.2010, 21:36 | Сообщение # 38
У вас сообщений: 86
Biomedical engineer
OFFлайн
Азербайджан
Baku
Надо внимательнее читать, - сообщение 29 относится к случаю, когда у Вас битый родной дисковод и позволяет загрузиться при помощи современного, обычного, заведомо исправного РС-дисковода. Данные с дискеты загружаются в EPROM при помощи контроллера, соответственно могут быть неисправны контроллер, EPROM, или батарейка, поддерживающая EPROM. Давайте не будем., а если будем, то давайте!
Дата: Вторник, 16.Ноя.2010, 22:41 | Сообщение # 39
У вас сообщений: 276
главный
OFFлайн
Российская Федерация
Средняя Волга
ЦитатаFAINT ()
раньше было лучше
Если ремонт длился несколько дней, доктор (особенно, если женщина и, особенно, если при этом работал на другом аппарате) мог забыть какая была картинка раньше ;-), Обычное дело ... А ещё возможно поэксперементировать с разными версиями софта (тут где-то мелькали порядка 3-х разных версий). Как вариант ... Не похоже на аппаратную неисправность. Если есть фото, выложи - интересно взглянуть. А может и действительно в меню.
.
ЦитатаDenkot ()
3) что-то не так с дискетой
Версия с дискетой отпадает.
ЦитатаFAINT ()
Закачал себе на комп файлы SI450.1.6.0.13.imz (у adidas на форуме) и winima8.5 с интернета под WinXp. Установил winima8.5 и щелкнув по файлу с имеджем залил на дискету. Хотя при заливке некоторые дискеты выдовали ошибку сектора. Из восьми штук форматированных разными прогами эта прокатила сразу. Аппарат задышал.
Сообщение отредактировал adidas - Вторник, 16.Ноя.2010, 22:52

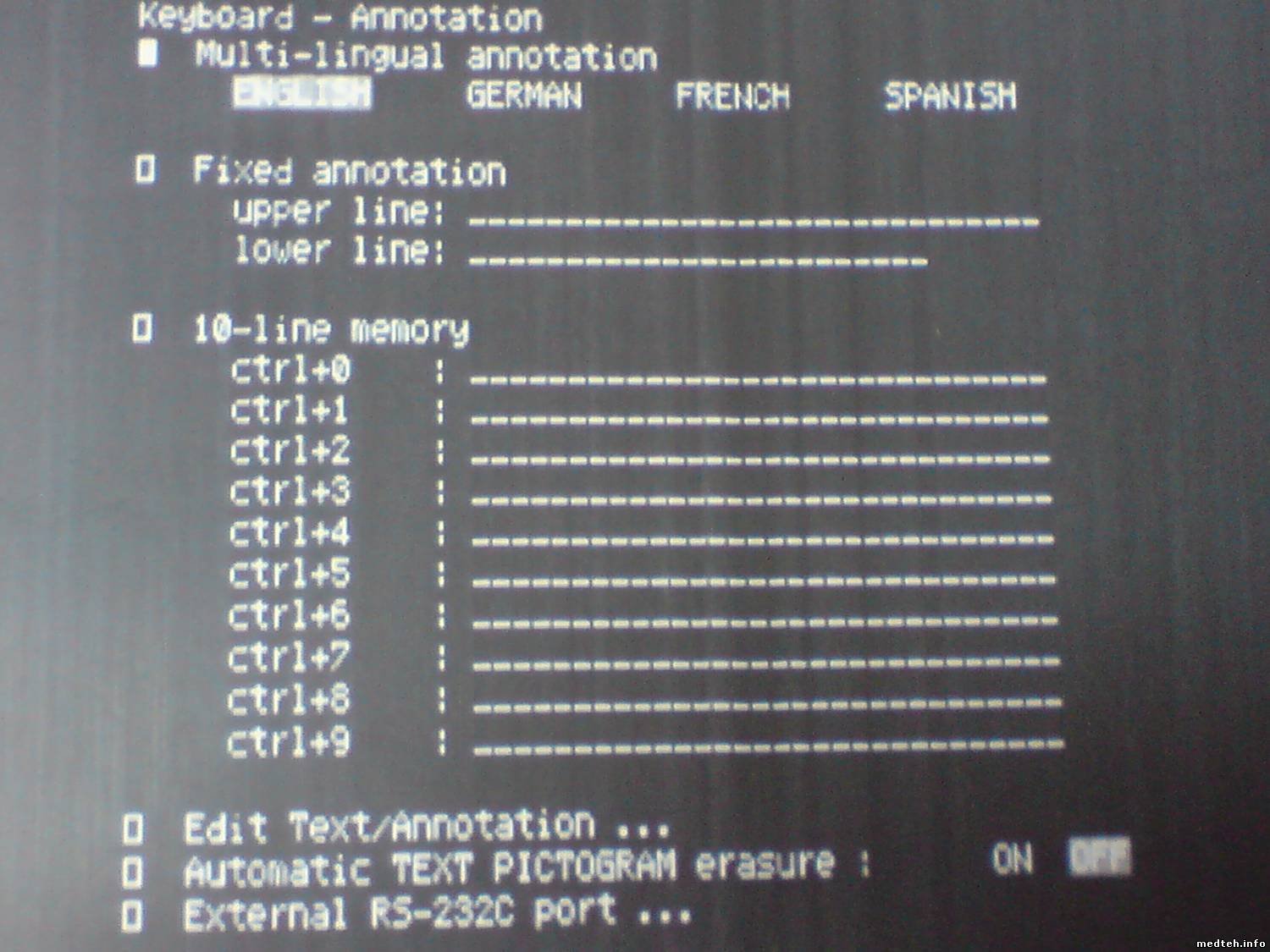

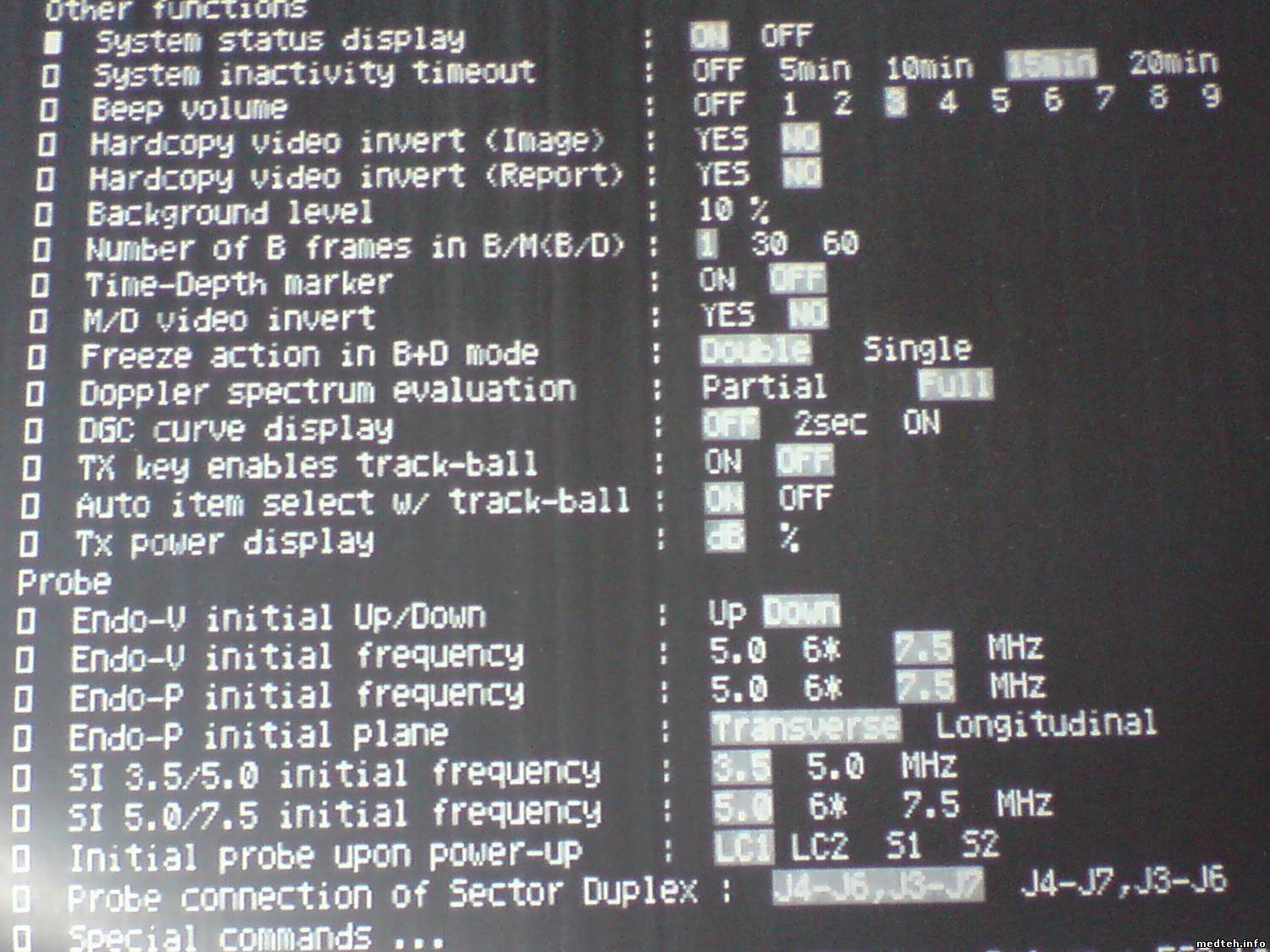

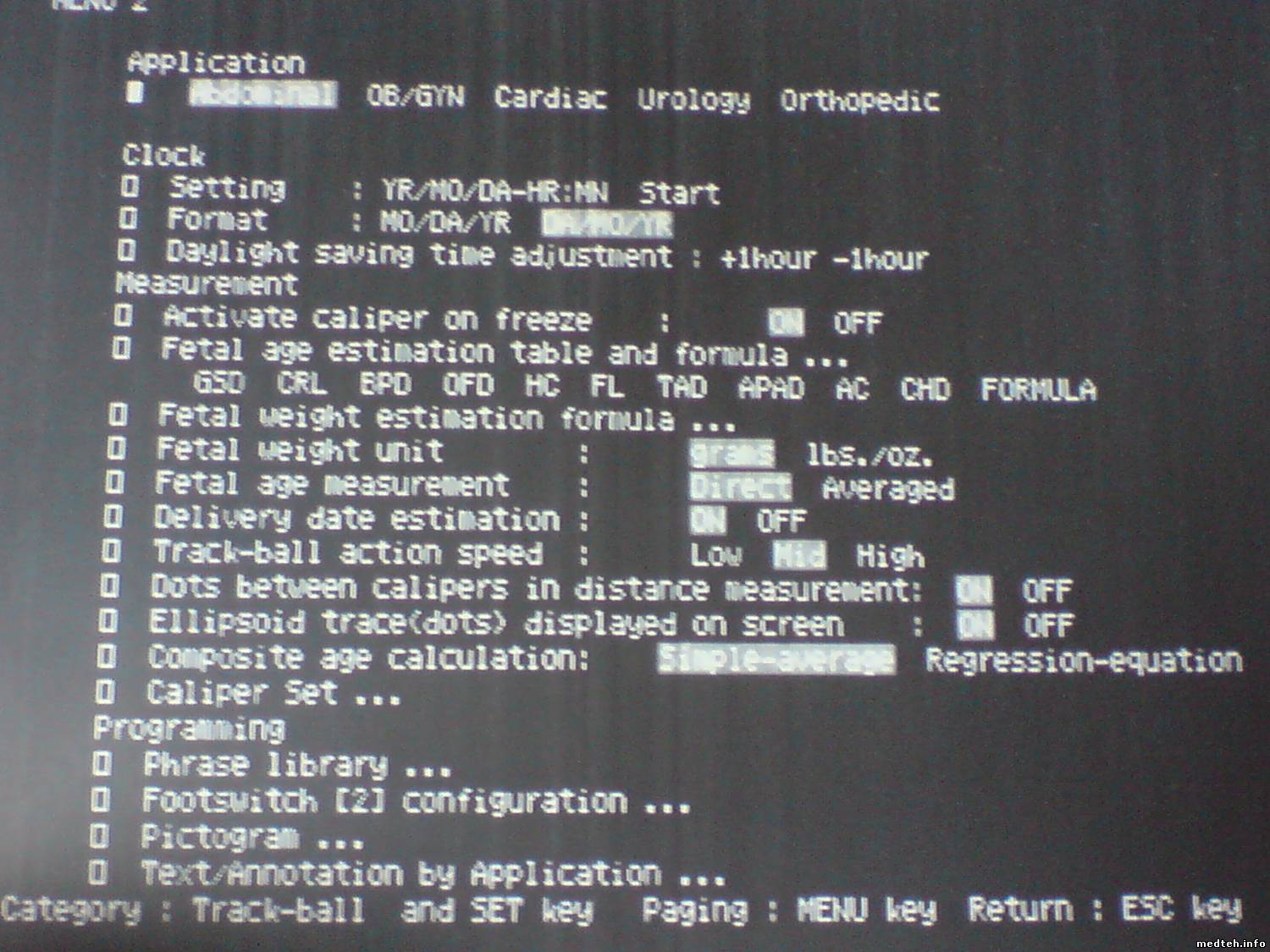

Согласен софт ни причём.А дискеты форматируем не совсем стандартно для такой дискеты и может не совпадение по дорожке(позицирование головки или нехватает тока для чтения записи).Такие отбраковаваем и пользуем те какие прокатили. По настройкам в меню-фотки
Российская Федерация
Украина
Узбекистан
Азербайджан
Взял стандартную дискету 1.44,заклеил окошко и под Win XP через командную строку (выполнить CMD) в ней ручками заказал FORMAT a: /f:80 /N:9 Enter..

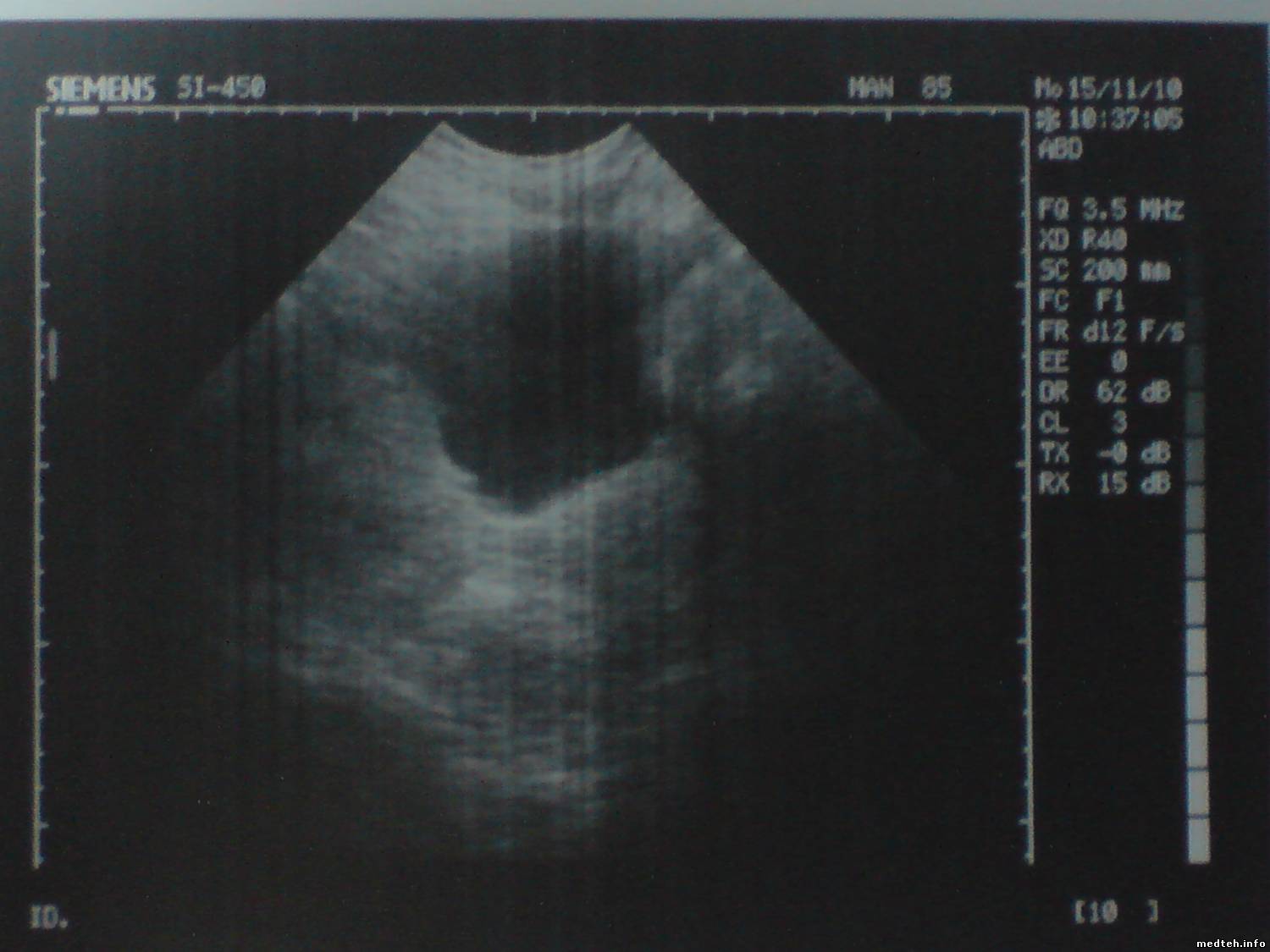

(Не чёткие контура у органов,раньше было лутьше) Как с этим боротся?Кто поможет с настройками меню?
