В этой теме собрана вся информация об аппарате УЗИ Aloka SSD-5500 фирмы Hitachi для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы. Одно дело, рыскать по всему форуму с бесчисленным в нём количеством тем о разнообразном оборудовании различных тематик в поисках тем об искомом аппарате (а их насоздано множество), найдя которые, ещё и каждую прочитать. Другое дело, прочитать только одну тему про нужный аппарат, и уже только в ней искать ответ на свой вопрос ...
Все вопросы и пояснения, тем или иным образом, касающиесяэтогоаппарата, на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним.
Перед прочтением этой темы рекомендуется предварительно прочитать тему про заземление УЗИ аппаратов со всеми ссылками в ней!
Для руководства и правильного поведения на Форуме и в теме обязательно прочитайте по ссылкес.255.
Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты- это всё удлиняет тему! В будущем другим её будет нудно читать ... Да и Форум не цитатник, и не "базар" ... Не нудите цитатами! Старайтесь излагать только своей мысли.
На аппарате слетела система! При загрузке выдает ошибку (SYSTEM ERROR. US-TX STOP) Загрузочных дисков нет. Есть ли возможность у данной машины восстановить ситстему с винта (Backup), и где можно найти драйвера и загрузочный диск на данную модель? Заранее спасибо...
Сообщение отредактировал Art-line - Четверг, 02.Дек.2010, 10:24
Дата: Четверг, 22.Сен.2016, 20:48 | Сообщение # 83
Участник
У вас сообщений: 149
инженер
OFFлайн
Российская Федерация
MСК
Под монитором. Но может быть так, что батарейка это Ni-Cd аккумулятор, который протек. Тогда плату CPU под замену. После выставления времени, скорее всего потребуется выполнить автодетект диска и указать, что РC клавиатуры на данной машине не предусмотрено. Некоторые материнки не работают одновременно с двумя мониторами, придется отключать тач панель. Оф.сервис Aloka-Hitach, KLS-Martin
Дата: Четверг, 22.Сен.2016, 20:52 | Сообщение # 84
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
ЦитатаMAPPER_1222 ()
Если я не ошибаюсь. И вы не нашли обычную батарейку. Возможно там микросхемма DALLAS где то.
Даласов на 5500 и 5000 не встречал. А батарейка на ходится на материнке.Доступ до нее с левой стороныы аппарата по монитором. Но чтобы отсоеденить все кабеля надо розшить аппарат со всех сторон и поднять клаву.
Аккумулятор сдох. Полная потеря емкости. Мгновенно заряжается до 4,5в, и так же мгновенно разряжается. Ну, может быть, не совсем мгновенно, но за выходные разрядится полностью. Заменять. На любой, стандарта 3v80, или от бесшнурковых телефонов, на 3.6в.
Флопповод не читает, потому что забит пылью, для 10 летнего прибора это нормально. Можно пропылесосить, а можно начихать и забыть. Флоп не нужен.
Никаких дискет, особенно тех, которые шли в комплекте к аппарату, засовывать в флоп не нужно. Там могут быть "лекарства", которые могут подействовать на умирающий прибор нежелательным образом.
Сейчас Ваш прибор пытается загрузиться с диска А:, потому что не видит диска С:. А не видит он жесткий диск потому что в тех материнках еще не было функций автоматического самоопределения диска. Нужно зайти в утилиты БИОСа (переключение клавишой TAB), и сделать детект драйв. Потом в драйвах убедится в том, что драйв с: выбран USER TYPE с теми же параметрами (цилиндры, сектора и прочее), что и было определено в детект драйв.
Потом не забыть отключить РС клавиатуру. Там же, где и время, выбрать keyboard - not present. Оф.сервис Aloka-Hitach, KLS-Martin
Сообщение отредактировал Alex-ALOKA - Среда, 28.Сен.2016, 05:29
Добавлю к посту Alex-ALOKA, нужно обязательно прописать дату в биосе и если автодетект не сработает (не включен или не предусмотрен) прописать винт вручную (информацию о геометрии винта найти в интернете).
спасибо обоим за помощь. но пока не решил проблемму. заменил батарейку в байосе всё вроде нормально ( см.рис9 bios), выбрано keyboard - not present.
но сейчас на внешнем мониторе выдаёт (рис 7) : Sector not found reading drive C.
в какой то момент показало и то что на рис 6, а так постоянно то что на рис7.

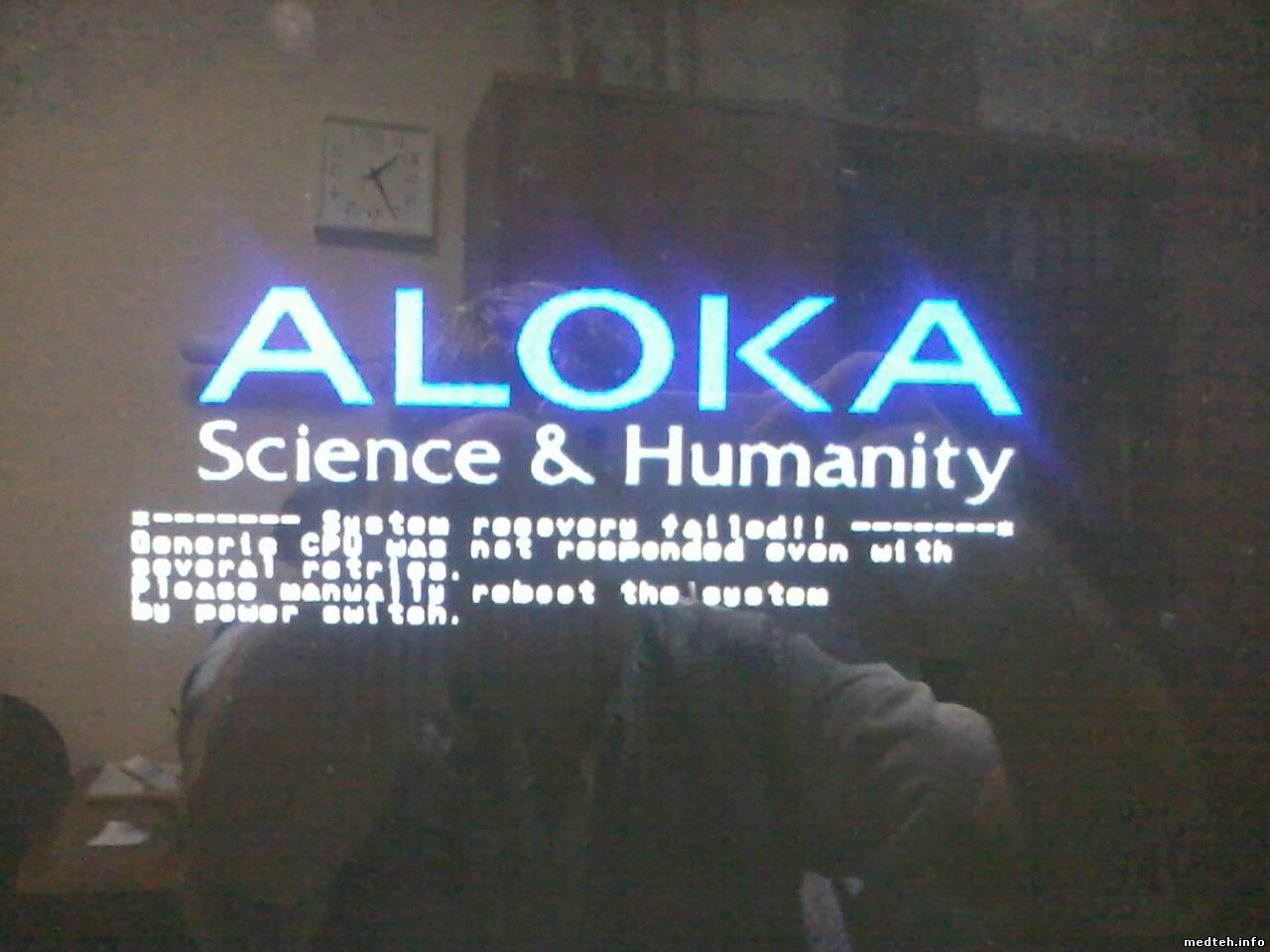

если отключить внешний монитор и клаву, то на тач -скрине сообщение -то что на рис8, а на самом мониторе аппарата ничего нет . как понимаю,аппарат что- то не находит в жёстком диске. прилагаю и инфо на счёт аппарата
olko13, Дата в БИОСе А5500 не критична. Это ранние версии А3500 и А4000 не работали, если текущая дата установлена ранее, чем последняя запись в базе данных пациентов. Просто тупо висла база, и прибор не загружался. Это была локальная ошибка Алоки. В более ранних и более поздних аппаратах и версиях ПО эту проблему пофиксили. Кстати, где ты берешь конфигурацию винтов в инете? Я что-то о такой возможности не слышал. Оф.сервис Aloka-Hitach, KLS-Martin
Ничего не видно. Да они и не нужны. Если у вас старая 5500, то при входе в БИОС вы увидите разделы Setup, Utility, Security, Default. Перемещение между разделами - клавишей TAB на внешней клавиатуре. Нужный вам пункт находится в Utility, называется IDE Setup. Как только нажмете IDE Setup, машина сразу определит параметры жесткого диска и предложит записать эти параметры в БИОС. Соглашайтесь, жмите YES. Потом, нажимая TAB, идете снова в Setup, выбираете Standart, выбираете Master Disk. Должен стоять USER с теми же параметрами, которые определились в IDE Setup.
КОгда машина заведется, перед закручиванием крышек, идете Standart -> Advanced -> System Keyboard устанавливаете в Abcent.
Если у вас другой биос, пишите, что видите на экране. Оф.сервис Aloka-Hitach, KLS-Martin
Дата: Понедельник, 03.Окт.2016, 11:09 | Сообщение # 100
Участник
У вас сообщений: 149
инженер
OFFлайн
Российская Федерация
MСК
Научись вставлять картинки. В угадайку играть уже надоело. Или пиши текстом, что на картинках. В А5500 система на основе ДОСа, поэтому с диска должен грузиться ДОС на любом исправном компьютере, а любой диск с объемом менее 32 Гб с ДОСом должен грузиться на машине в приборе. Поврежден либо диск, либо плата ЦПУ. Чудес не бывает Оф.сервис Aloka-Hitach, KLS-Martin
Дата: Понедельник, 03.Окт.2016, 17:29 | Сообщение # 102
Участник
У вас сообщений: 149
инженер
OFFлайн
Российская Федерация
MСК
Это означает, что компьютер и диск работают. Все сообщения об ошибках от отсутствия связи с железом самого сканера. Вы платы в нижних корзинах на всякий случай не перетыкали? С:/> это приглашение ДОС. Можно набрать DIR и посмотреть, что на диске. Оф.сервис Aloka-Hitach, KLS-Martin
Дата: Понедельник, 03.Окт.2016, 17:49 | Сообщение # 103
Участник
У вас сообщений: 108
инженер электронщик МЕДТЕХНИК
OFFлайн
Папуа Новая Гвинея
FAR SOUTH
Да, в самом начале, когда искал батарейку все платы перетыкал. Но,когда после замены батарейки появились эти месиджи, проверил опять и вроде все сели до конца.
Дата: Понедельник, 03.Окт.2016, 21:01 | Сообщение # 104
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
Цитатаkapamed ()
Да, в самом начале, когда искал батарейку все платы перетыкал. Но,когда после замены батарейки появились эти месиджи, проверил опять и вроде все сели до конца.
Похоже проявляется детская болезнь Алок серии 5000 - отсутствие контактов на кросплате. Я борюсь с этим явлением химией для очистки контактов Контакт60 и КонтактWL. На какое-то время помогает.
Сообщение отредактировал olko13 - Вторник, 04.Окт.2016, 08:41
Это очень плохой диагностический признак. Неисправность может быть в любой плате, а неисправность некоторых плат не позволяют продиагностировать другие. Сколько лет прибору? Практика показывает, что два ресурса (назначенный производителем ресурс - 7 лет) прибор работает нормально, а а третьего ресурса не переживает.
Теперь по диагностике. Самая важная плата - вторая дальняя в левой корзине, ЕР4105. Слот 105. Что показывают светодиоды? Лучше, переписать состояние всех светодиодов на всех платах в левой корзине. На всякий случай, надо сразу прочистить разъем на плате 4105, и разъем в панельке на ней же. Особенно, если разъем не золоченый, а луженый.
Что записано на тех дискетах, которые шли в комплекте к прибору? Если на дискетте есть aloka.bat и куча файлов с расширением .chk, то это дискетта для диагностики, самое время её воткнуть в дисковод. (если на дискетте есть единственный файл vup.key, то эту дискетту пока втыкать НЕ СЛЕДУЕТ) Оф.сервис Aloka-Hitach, KLS-Martin
Дата: Четверг, 06.Окт.2016, 18:37 | Сообщение # 108
Участник
У вас сообщений: 149
инженер
OFFлайн
Российская Федерация
MСК
Мой адрес есть в профиле. Но если Вы ожидаете волшебного совета, после которого прибор заработает, то это напрасно. Прибор должны ремонтировать вы. Я и Олко написали, что надо делать. Никакие ваши картинки не позволят мне определить, на какой разъем попала пыль и какой сокет перестал контачить с установленной в не микросхемой. Оф.сервис Aloka-Hitach, KLS-Martin
Дата: Понедельник, 10.Окт.2016, 10:26 | Сообщение # 109
Участник
У вас сообщений: 108
инженер электронщик МЕДТЕХНИК
OFFлайн
Папуа Новая Гвинея
FAR SOUTH
нет волшебного совета не ожидаю. конечно же я благодарен и вам и Олко за пред.помощь. почистил все разъёмы плат, но не заработал. На немного ожил в какой-то момент, но потом опять по старому.
видимо меня заблокировали с сайта - наверное за не уплату взноса. поэтому не могу ни картинки посылать, ни профили других открывать. пишу администрации, как уплатить за взнос( с зарубежа оплата имеет свои ньюансы), но пока от них ни ответа ни привета.
Дата: Понедельник, 10.Окт.2016, 12:03 | Сообщение # 110
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Цитатаkapamed ()
видимо меня заблокировали с сайта - наверное за не уплату взноса. поэтому не могу ни картинки посылать, ни профили других открывать. пишу администрации, как уплатить за взнос( с зарубежа оплата имеет свои ньюансы), но пока от них ни ответа ни привета.
Форум бесплатный, никаких взносов, подозреваю какой-то брандмауэр или какое-либо ограничение у вас для доступа в сегмент RU.
Дата: Понедельник, 10.Окт.2016, 18:45 | Сообщение # 111
Участник
У вас сообщений: 149
инженер
OFFлайн
Российская Федерация
MСК
Внизу, под моими сообщениями, есть несколько кнопок. В самом нижнем ряду, крайняя левая - мой профиль. При наведении мышки - выскакивает подсказка. Если нажать на кнопку, откроется мой профиль. В стоке e-mail есть ссылка "отправить письмо". Если эта фича форума работает, то ко мне на почту должно прийти ваше письмо. Оф.сервис Aloka-Hitach, KLS-Martin
Дата: Вторник, 01.Авг.2017, 15:43 | Сообщение # 114
Участник
У вас сообщений: 149
инженер
OFFлайн
Российская Федерация
MСК

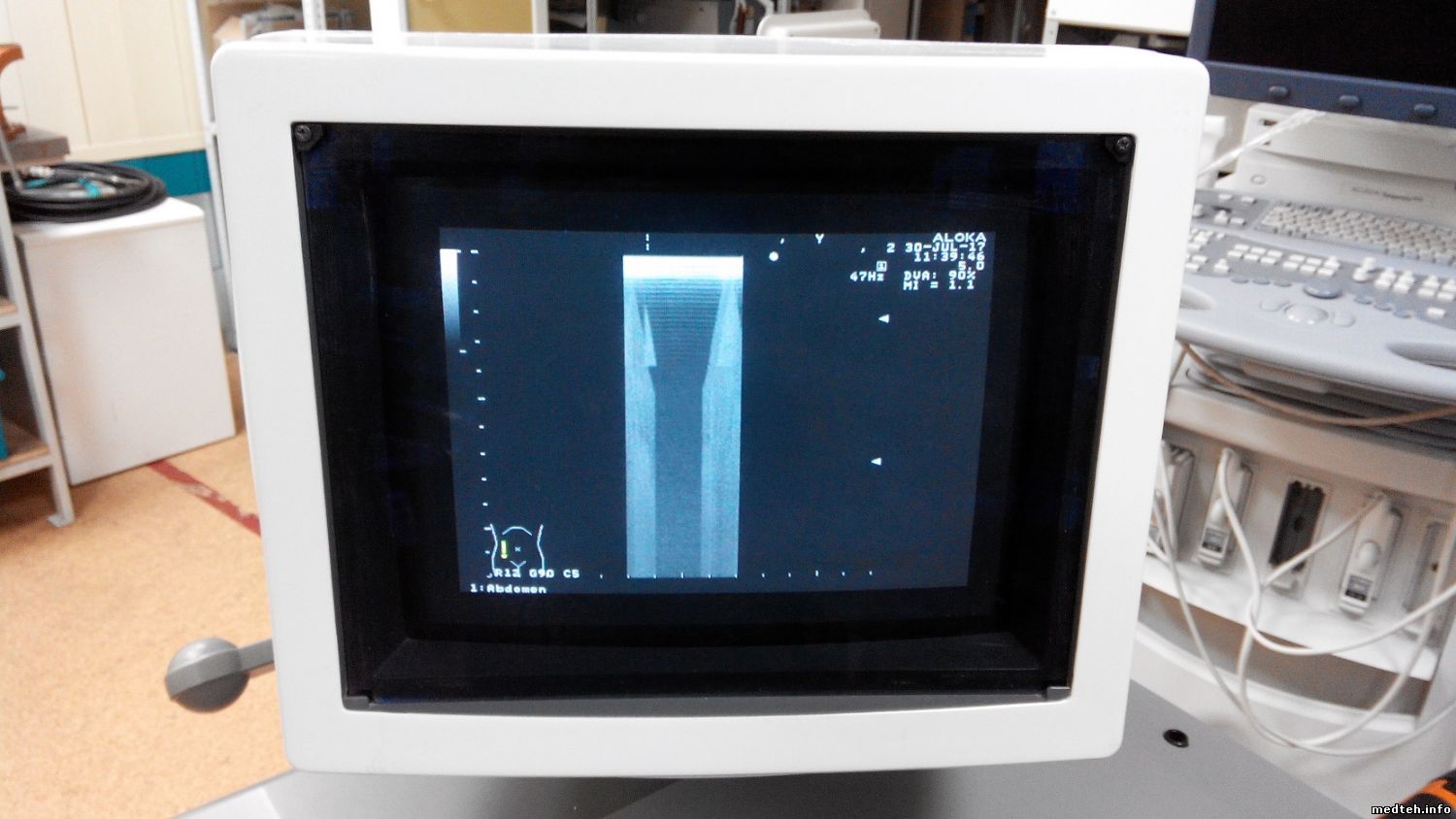

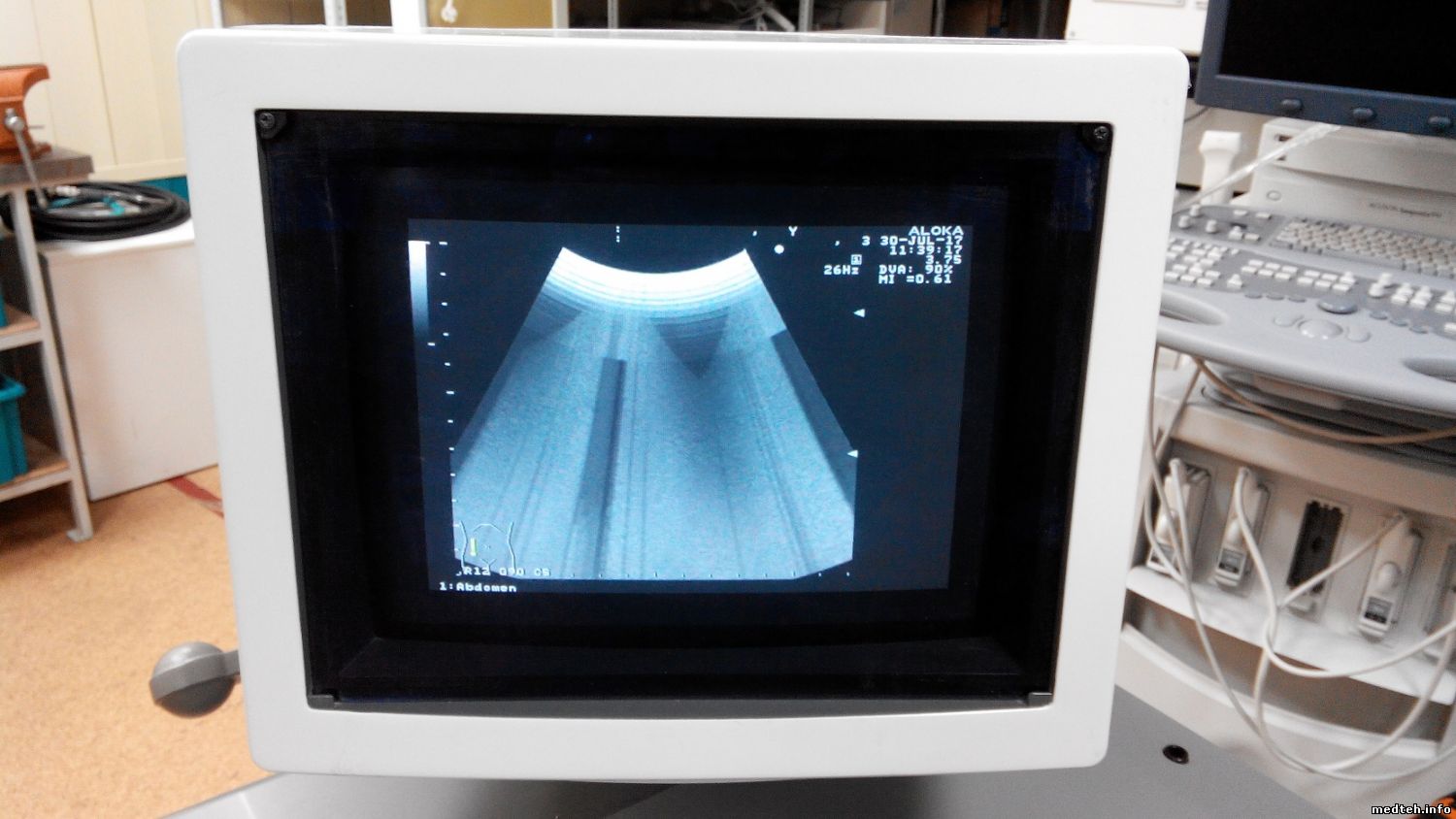

Данная неисправность не является характерной для а5500. По виду можно сказать только то, что дефект после входного высоковольтного коммутатора. Это может быть либо свистящий передатчик, либо предусилитель, либо плата бимформера. Ну. или контакт, как обычно. Попробуйте отметить центр дефекта на экране, а затем попарно поменять платы бимформеров, все 6 штук.. Если дефект сместится, то вам повезло - дефект в бимформере. Если нет, то все плохо - придется искать по тракту. Оф.сервис Aloka-Hitach, KLS-Martin
Дата: Пятница, 04.Авг.2017, 18:21 | Сообщение # 115
Стажер
У вас сообщений: 47
набрали по объявлению
OFFлайн
Российская Федерация
Барнаул

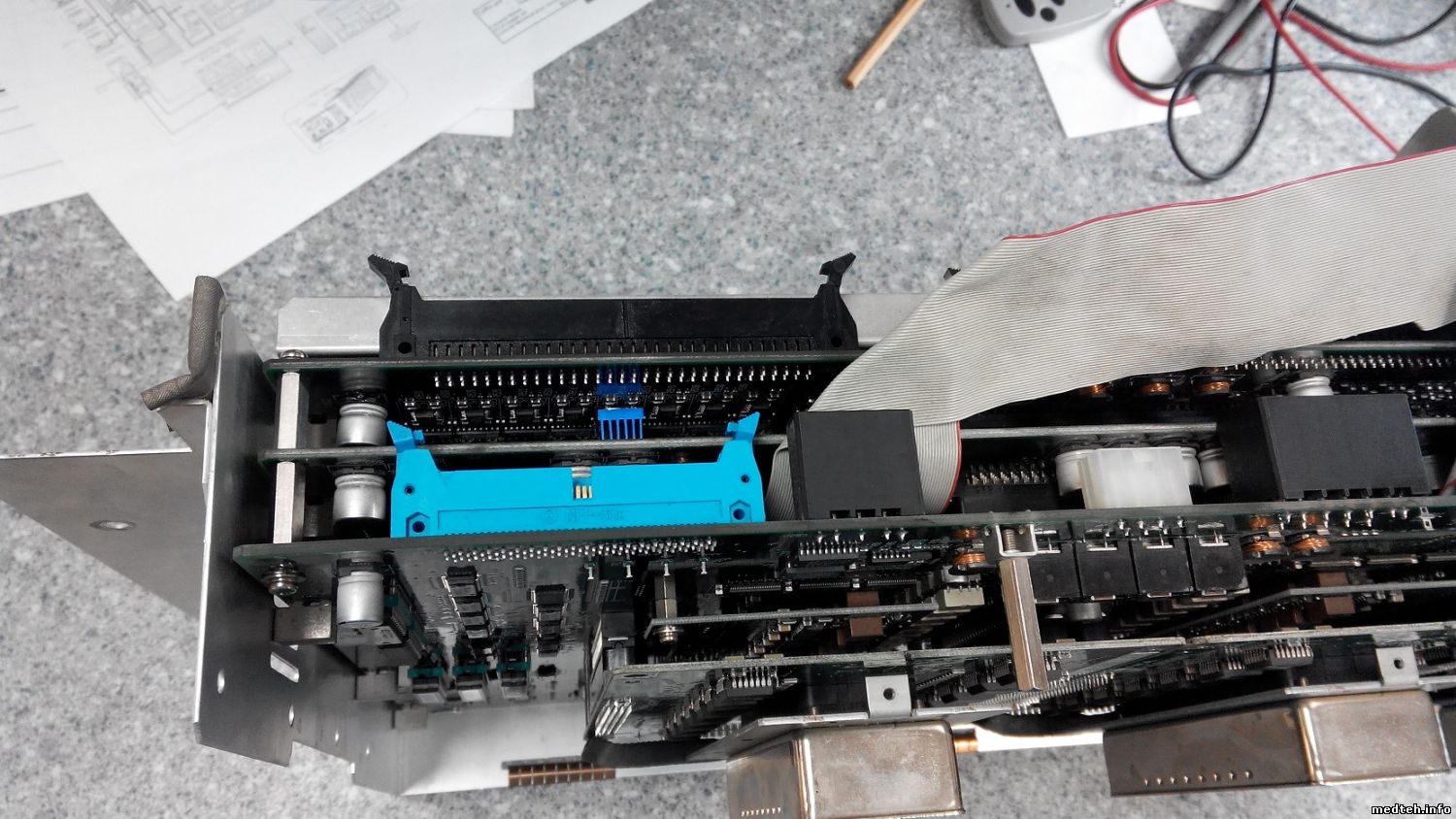

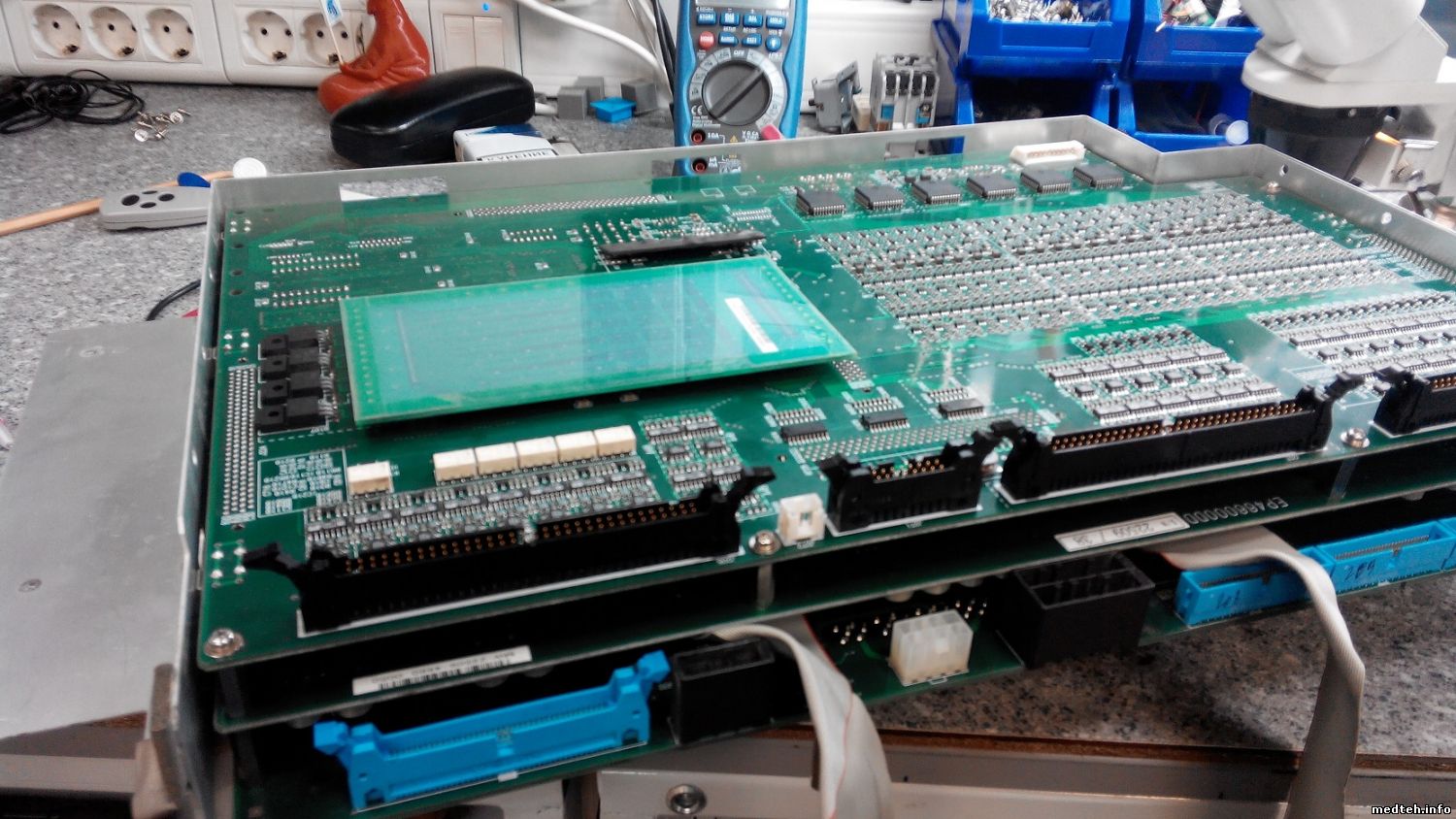

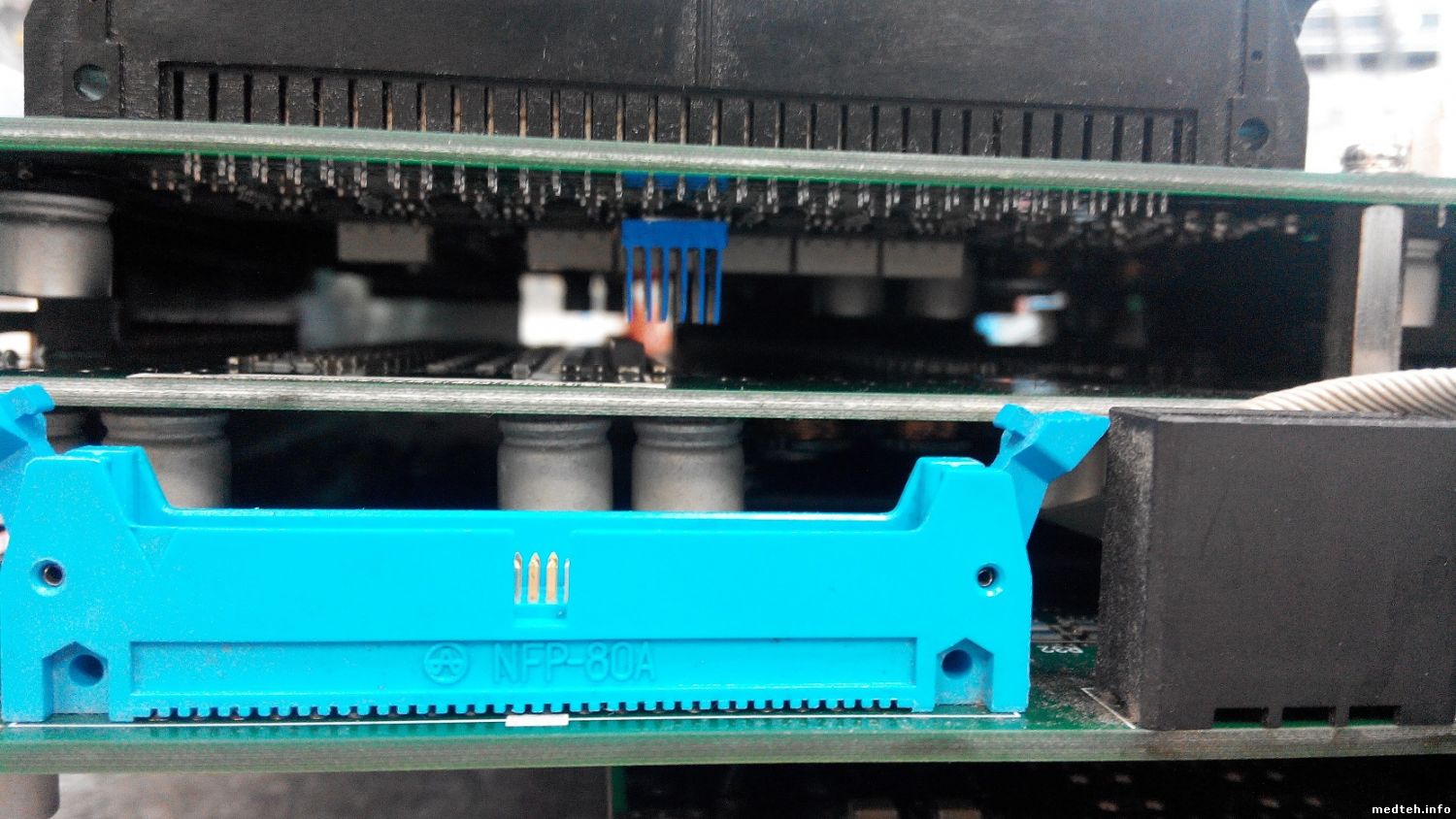

valentin17 Alex-ALOKA Спасибо Вам за помощь. Замена местами бимформеров как замер питающих напряжений, это первое что было сделано. Ваши рекомендации подтвердили мои мысли в поиске неисправности. Т.к. неисправность носила "термозависимость" т.е. проявлялась по мере прогрева неисправного элемента пришла в голову шальная мысль, а не попробовать-ли подуть компрессором на подозрительные платы? Под подозрением была плата ЕР4660 PreAmp1 в Tx\Rx module. Дунул на нее в левый угол и.... БИНГО! Артефакты ушли. :) Далее дело техники. Груша и тонкая пластиковая трубка 2мм нашли виновника. Операционный усилитель 2244CSBDU (на плате позиция А08). И тут дилемма, что-же делать? Клиент (частная клиника) звонит каждый день, аппарат нужен как воздух, но опер-то под замену. Искать, заказывать, ждать.... Было решено приклеить радиатор на микросхему и поставить на прогон. Если баг не появится, то отдать клиенту, а в это время заняться поиском операционника. ЗЫ Гонял весь день, пока все ок. Завтра погоняю и отдам в ЛПУ. ЗЫЗЫ Еще раз спасибо за отзывчивость и помощь. ЗЫЗЫЗЫ Ищу операционный усилитель 2244CSBDU за разумные деньги :)
Дата: Понедельник, 07.Авг.2017, 22:20 | Сообщение # 117
Участник
У вас сообщений: 149
инженер
OFFлайн
Российская Федерация
MСК

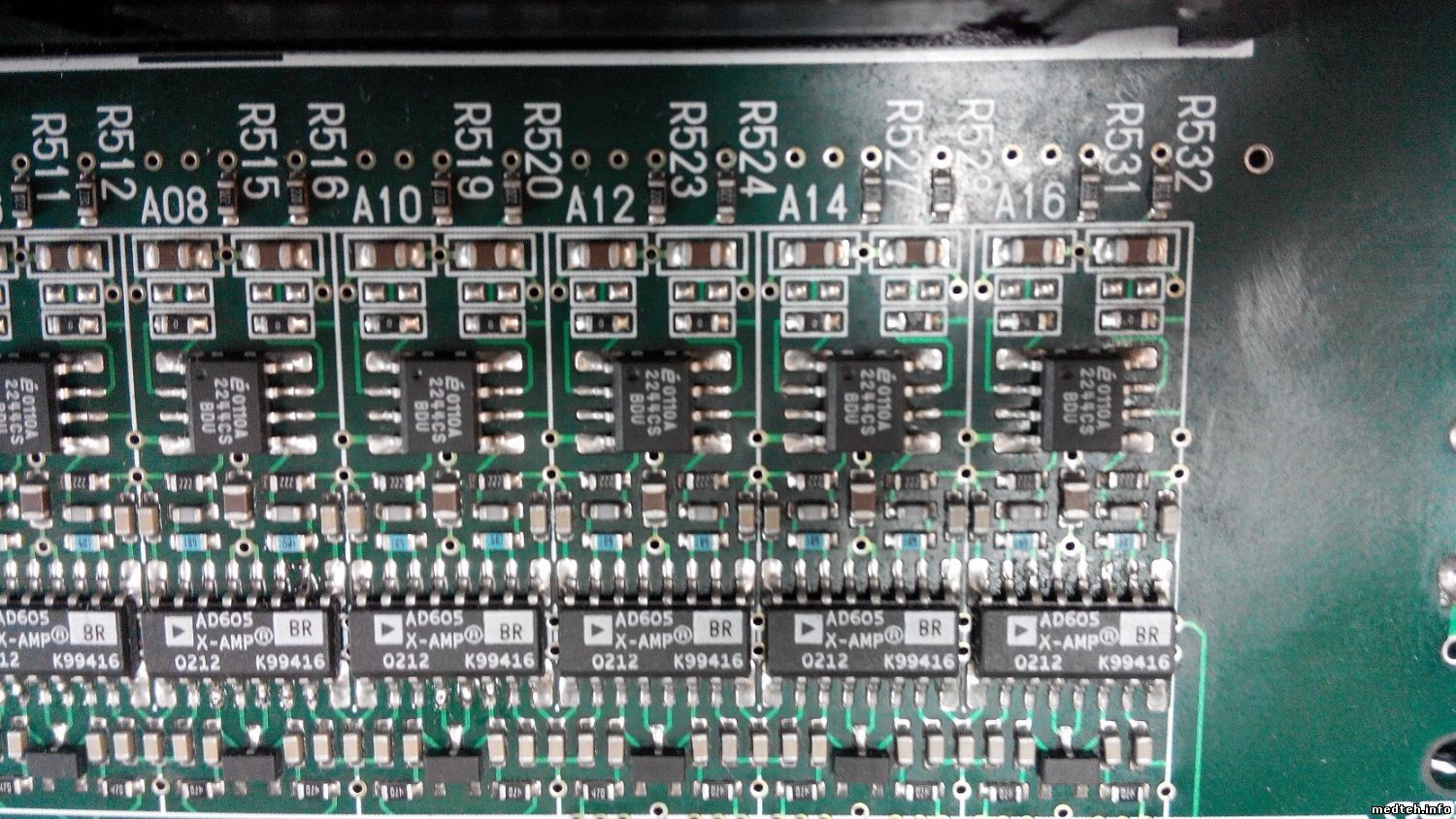

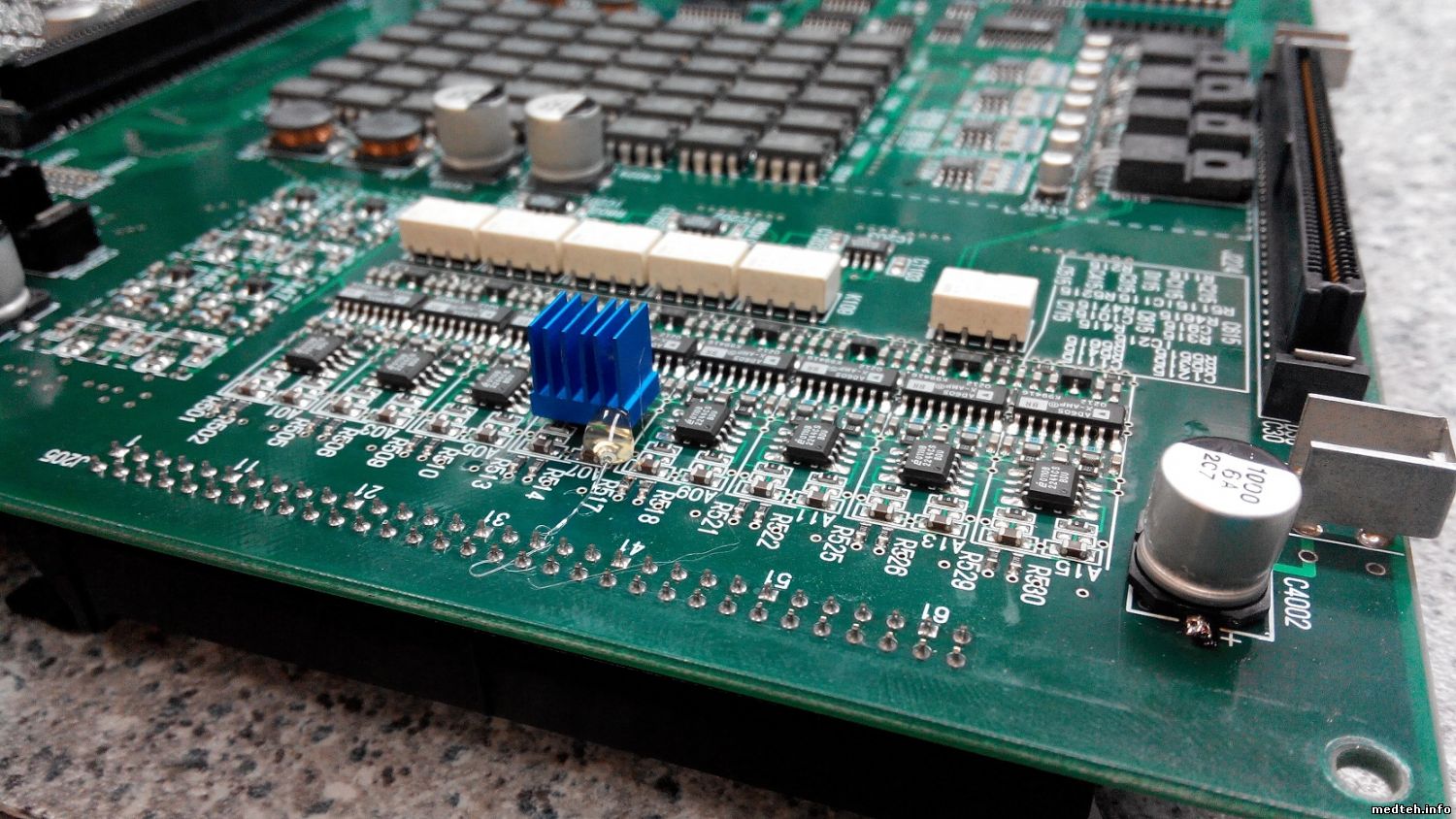

Elantec EL2044 EL2244 в Алоках это КМ-3, КМ-4, "красные флажки". Менять на аналог от АД или ТИ при малейшем подозрении. +\-15 вольт, >50В/мкс, юнити гейн стабл, вольтадж фидбек. Все. AD8042 имеет +-5в питание. Перед заменой нужно убедиться, что питающее Елантека +/-5в. Чаще оказывается +/-15. Оф.сервис Aloka-Hitach, KLS-Martin
Алока 5500SV. При загрузке получил сообщение Vector number=3 BUS ERROR и много адресов. Подёргал платы в корзинах результат тот же,а на ЖК: PC System Error: Time out, HOST is not ready Bd=6. Помогите.
