Дата: Пятница, 17.Фев.2012, 16:07 | Сообщение # 42
Участник
У вас сообщений: 86
Сервисный инженер
OFFлайн
Российская Федерация
Воронеж
Схемы нет, я всё забываю её попросить в бимк-кардио, просто нужды особой не было. Можно включать без нагрузки но что тебе это даст, высокие напряжения включаются программно. Тебе всётаки надо отделить мух от котлет. Лечить высоковольтник или бимформер. Блок можно поставить перед машиной основные жгуты дотягиваются и пожалуйста смотри. MHV12-180S15N описание есть в нэте. да там ничего сложного.
Дата: Суббота, 18.Фев.2012, 19:57 | Сообщение # 44
Участник
У вас сообщений: 86
Сервисный инженер
OFFлайн
Российская Федерация
Воронеж
нет у меня скайпа , точнее есть, но я в нём не зарегистрирован, просто нужды не было, если будет время может в понедельник зарегистрируюсь. меня пару дней не будет, еду в Курс лечить алоку 1400. Но по смыслу тебе осталось выяснить неисправен блок - 80в или плата бимформера,по моему она стоит сразу за фронтенд, то есть вторая после платы в которую вставляются датчики. эту плату можно вынуть и включить без неё, если -80в появятся значит в ней просадило или кондюк или транзистор или мультиплексор. но сначала всё таки определись с блоком.
Сообщение отредактировал d19631124 - Суббота, 18.Фев.2012, 20:04
Дата: Вторник, 21.Фев.2012, 09:11 | Сообщение # 45
Участник
У вас сообщений: 98
инженер электроник
OFFлайн
Российская Федерация
набережные челны
вообщем ситуация следующая .-когда вынимаешь плату с разьемами под датчики узи то сразу на разьеме где присутствует +80 +40 появляется напряжение -150 вольт .то бишь ясно что блок питание исправный .
Тогда разбирай эту плату, найди куда приходят эти -80в, Проверь, на какие радиоэлементы приходит это питание, если есть конденсаторы, отпаивай по одному. То же относится к транзисторам и микросхемам, у микросхем достаточно поднять ногу питания. Если не получится, позвони в пятницу.
Дата: Суббота, 25.Фев.2012, 12:13 | Сообщение # 50
Участник
У вас сообщений: 98
инженер электроник
OFFлайн
Российская Федерация
набережные челны
узи аппарат алока ssd-1400 год выпуска 2002. самая крайняя плата ----к которому подключаются датчики линейный либо конвексный . плата EP 400400EF s/n 21503/083. честно сказать боюсь дим подключить от рабочего аппарата плату --на нерабочий узи .хотел бы у тебя спросить еще раз можно ли подключать ???
Дата: Суббота, 25.Фев.2012, 19:21 | Сообщение # 51
Участник
У вас сообщений: 86
Сервисный инженер
OFFлайн
Российская Федерация
Воронеж
Если ты уверен что на этой плате к.з. то однозначно можно, прозвони куда приходят -150в на землю, если к.з. то это точно твоя плата, тогда смело меняй на рабочаю. Я так понял ,что это плата probe selekt, в понедельник гляну на неё, но по моему на ней кроме релюх нет ничего так что ты определись это точно на ней к.з.?
Сообщение отредактировал d19631124 - Суббота, 25.Фев.2012, 19:34
Дата: Воскресенье, 11.Мар.2012, 11:59 | Сообщение # 52
Участник
У вас сообщений: 100
Электромеханик
OFFлайн
Российская Федерация
Смоленск
Добрый день имею проблему с таким же аппаратом с блока питания на датчики идёт только -150В и +40В по этой теме я понял что должно быль ещё +80В подскажите, что можно посмотреть на плате, внешний осмотр и прозвонка результатов не дали
Дата: Понедельник, 12.Мар.2012, 07:59 | Сообщение # 53
Участник
У вас сообщений: 98
инженер электроник
OFFлайн
Российская Федерация
набережные челны
изначально при включении аппарата +80 вольт не будет он появляется при подключении любого датчика к разьему и на крайней плате куда подключается сам датчик должно быть характерное щелкание реле .
Дата: Понедельник, 12.Мар.2012, 15:41 | Сообщение # 54
Участник
У вас сообщений: 86
Сервисный инженер
OFFлайн
Российская Федерация
Воронеж
+80 появляется когда прибор полностью загрузится и увидит датчик. Вырабатывает его из 24 приходящих ШИМ контроллер HA16107P и полевики это напряжение программно управляется. Микросхемы редкие,но у меня есть. Скачай на неё описание и смотри осциллографом на выходе.
Дата: Вторник, 13.Мар.2012, 08:07 | Сообщение # 55
Участник
У вас сообщений: 100
Электромеханик
OFFлайн
Российская Федерация
Смоленск
датчик к нему подключен после загрузки он датчик видит, реле щёлкает потом говорит, что напряжение питания датчиков неправильное и датчики отключены (я перевёл так) тестеров постояннно смотрел напряжение на контакте, оно там не появляется буду копать дальше спасибо за инфу
Дата: Вторник, 13.Мар.2012, 14:19 | Сообщение # 56
Участник
У вас сообщений: 86
Сервисный инженер
OFFлайн
Российская Федерация
Воронеж
Всё правильно прибор ругается именно на это напряжение. Смотри на выходе ШИМа и дальше полевик, выпрямитель. Но скорее всего это HA16107P. Поскольку приходится общаться сразу с двумя nafis-77 тебе, сайт Efind.ru ищи там, в принципе там есть и Воронеж.
Сообщение отредактировал d19631124 - Вторник, 13.Мар.2012, 19:28

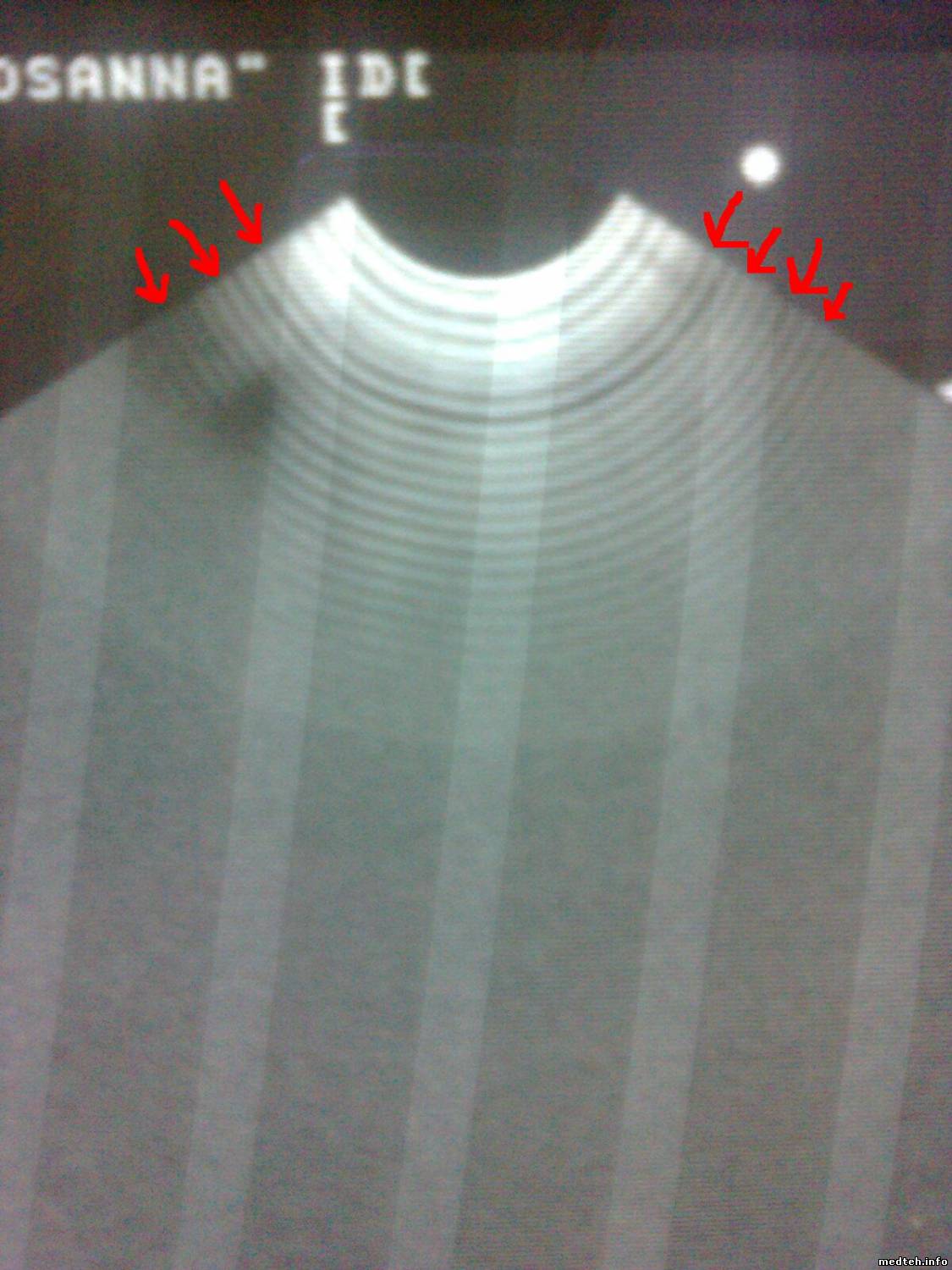

-хотел бы спросить по поводу аппарата алока ссд 1400 была следующая неисправность .не была напряжение -150 вольт на клемме .при вынимания платы самой крайней куда вставляются сами датчики напряжение появилось -150вольт .именно на этой плате обнаружил что одна из микросхем HV20220PJ (эта 8 канальный высоковольтный переключатель---мультиплексор )была неисправная .заменил её на исправную появилось напряжение -150 вольт и при прикосновение к датчикам начал показывать нормальное изображение .но вверху где начинается колокол смущает дугообразные линии ----хотел бы у вас попросить разобраться в этой ситуации .и еще это проявляется на обоих датчиках .
-хотел бы спросить по поводу аппарата алока ссд 1400 была следующая неисправность .не была напряжение -150 вольт на клемме .при вынимания платы самой крайней куда вставляются сами датчики напряжение появилось -150вольт .именно на этой плате обнаружил что одна из микросхем HV20220PJ (эта 8 канальный высоковольтный переключатель---мультиплексор )была неисправная .заменил её на исправную появилось напряжение -150 вольт и при прикосновение к датчикам начал показывать нормальное изображение .но вверху где начинается колокол смущает дугообразные линии ----хотел бы у вас попросить разобраться в этой ситуации .и еще это проявляется на обоих датчиках .

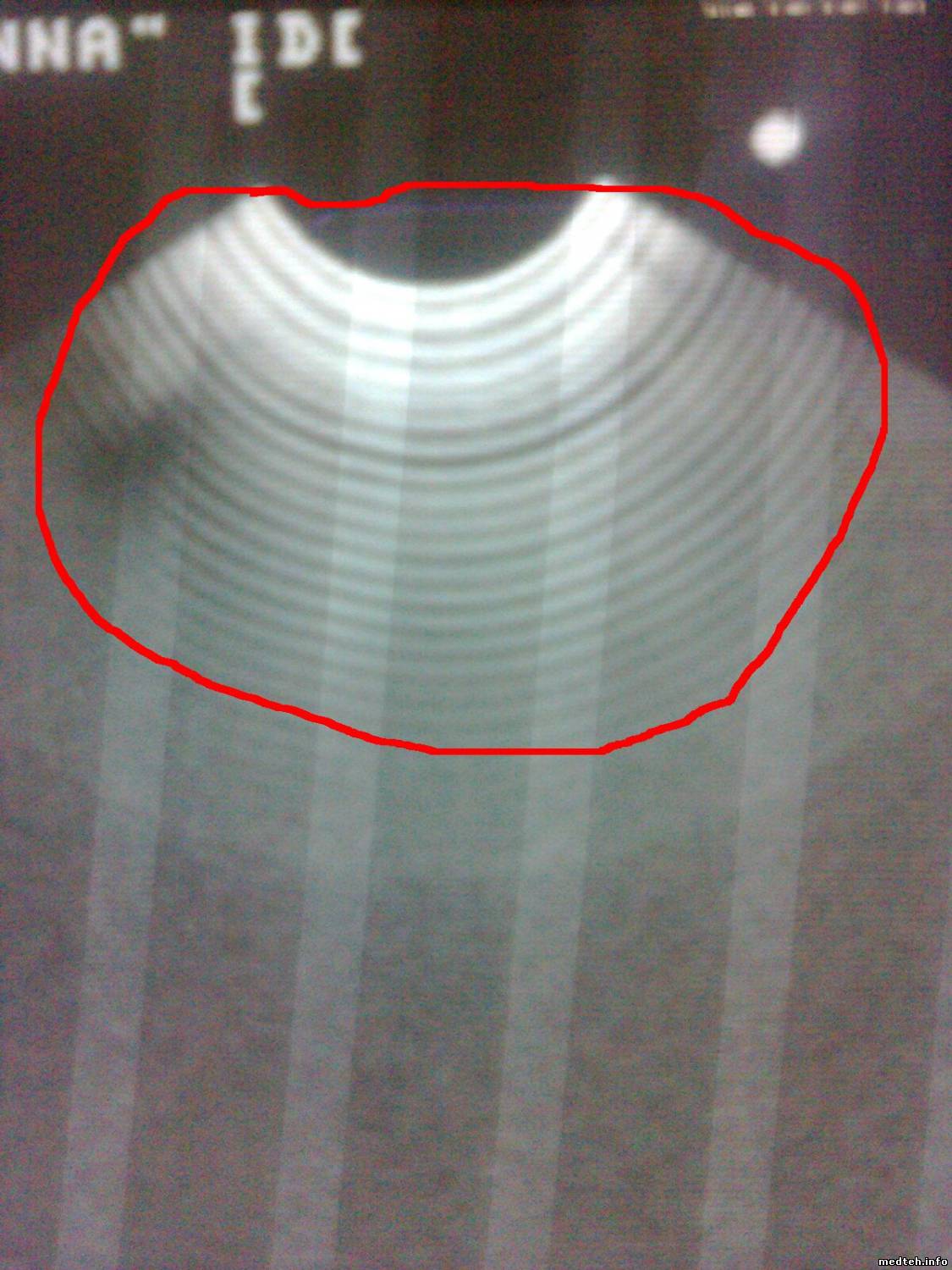

На жаргоне - "звенит" пьезокерамика :) Ультразвук, как известно, есть механические колебания, возбуждаемые электрическими импульсами. Если эти колебания не уходят в тело пациента, то они многократно переотражаются от поверхности датчика и внутренних слоев керамики.

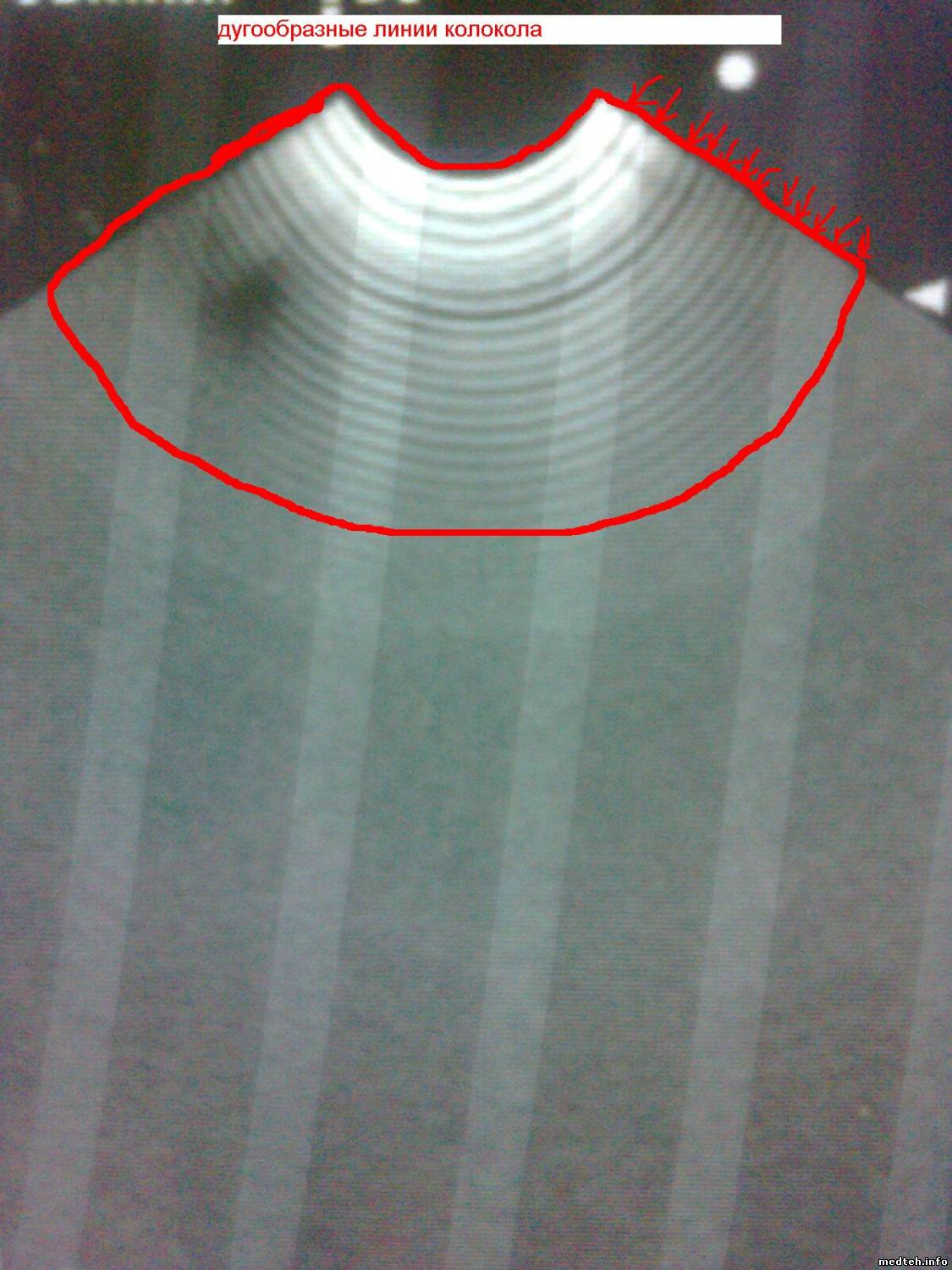

nafis-77, это называется реверберации, и это НОРМАЛЬНАЯ картинка! Плохо, когда их нет, или в разных зонах датчика они разные. тогда есть проблема с датчиком.
Дата: Вторник, 24.Апр.2012, 15:34 | Сообщение # 70
Участник
У вас сообщений: 214
инженер
OFFлайн
Российская Федерация
казань
у меня такая проблема!Был абсолютно рабочий аппарат SSD-1400, правда не обслуживался лет 10, поручили мне провести его чистку, после удаления огромного количества пыли и грязи, аппарат перестал загружаться. на экране признаков жизни не подает, хотя все вентиляторы крутятся. мне подозрительным показалось, что на крайней правой вертикальной плате стоит литиевый аккумулятор на 3.6 вольта 110 мА, он был совсем дохлый и больше 2,6в не набирал, я его заменил на аналогичный правда 600 мА, но результатов это не дало. все напруги вроде имеются, хотя на блоке питания который выдает два напряжения по 5 в, один канал дает 5.2в а второй 3,8в. помогите советом, может у кого сервисник есть.
Сообщение отредактировал marat - Вторник, 24.Апр.2012, 15:34
Сервисников нет ни у кого, это уже обсуждалось. Может это тебе поможет? Если ты уверен что должно 5 вольт с этого и начни, снимай нагрузку и проверяй 5 вольт. А вообще машина не убиваемая.
Дата: Пятница, 27.Апр.2012, 07:46 | Сообщение # 73
Участник
У вас сообщений: 214
инженер
OFFлайн
Российская Федерация
казань
d19631124, вроде с напряжениями разобрался, подстроил пятивольтовый источник напряжения до нужных. теперь у меня появилась картинка, но вылезла следующая проблема, при загрузке выходит надпись database error. rom checksum error. как я понял глючит одна из микросхем памяти. я уже пробовал и приподнимать их из кроваток, и пропаивать ножки кроваток на плате. несколько раз удалось стабильно запускать аппарат в полной работоспособности, но постояв ночь опять то же самое. и еще вопрос не подскажете на какой именно микросхеме эта database
Дата: Суббота, 28.Апр.2012, 02:15 | Сообщение # 74
У вас сообщений: 86
Biomedical engineer
OFFлайн
Азербайджан
Baku
Микросхема базы вероятно та, к которой цепляется батарейка. Вы поменяли батарейку, видать в ней частично стерлась инфа. Попробуйте пройтись по дорожке от плюса батарейки, определить микросхему, затем отключить батарейку и замкнуть все выводы на микросхеме и выдержать 15-20 минут в таком состоянии. После вернуть все обратно. Вставить плату на место и включить аппарат.

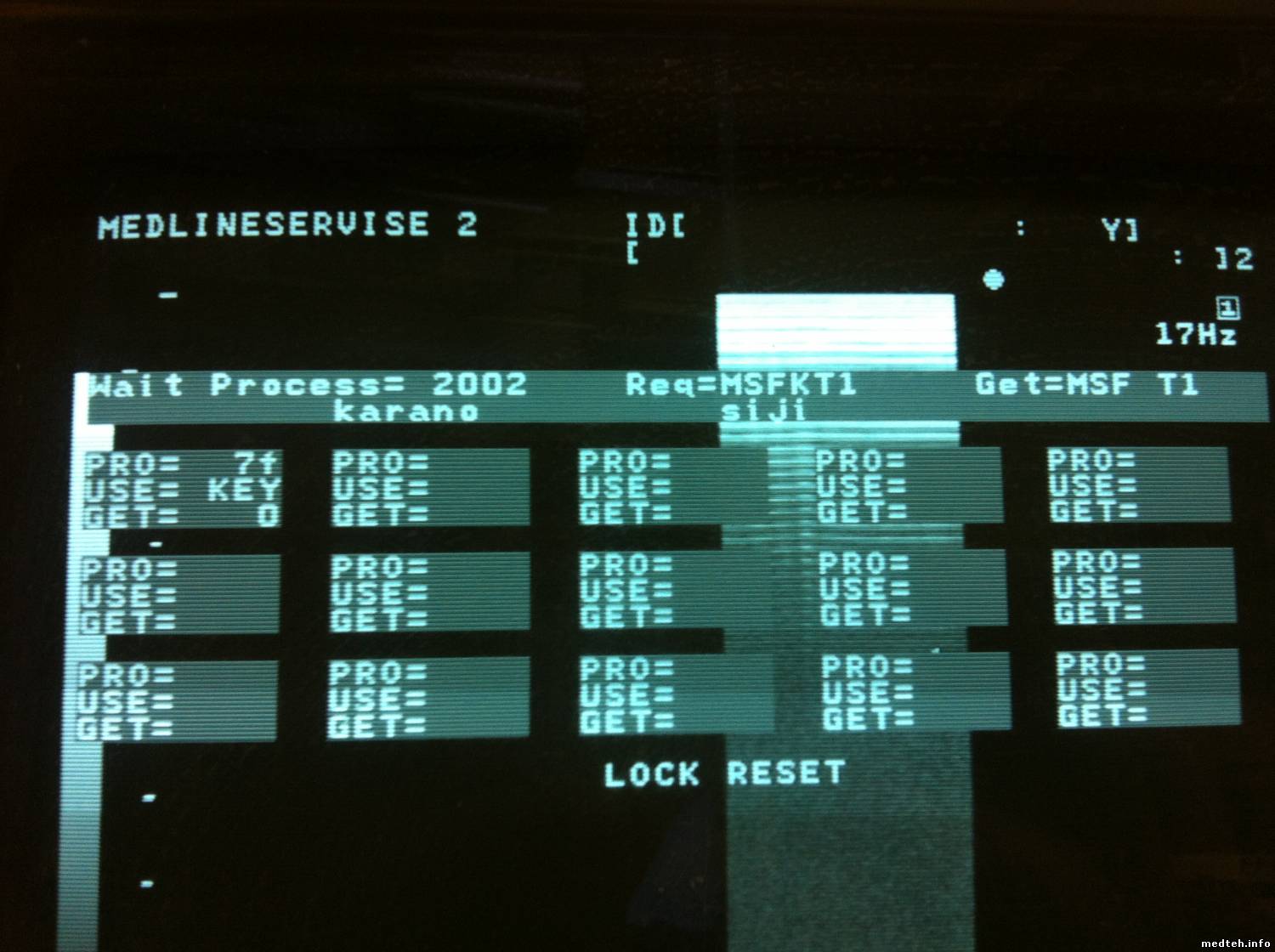

Здравствуйте! Подскажите пожалуйста аппарат не реагирует на клавиатуру работают только ползунки глубины сканирования, похоже заблокирована клавиатура, после включения через 10 сек выдает такую картинку (вложение). Как разблокировать клавиатуру?
Дата: Пятница, 19.Сен.2014, 10:24 | Сообщение # 79
Стажер
У вас сообщений: 18
Инженер по медоборудованию
OFFлайн
Российская Федерация
Омск

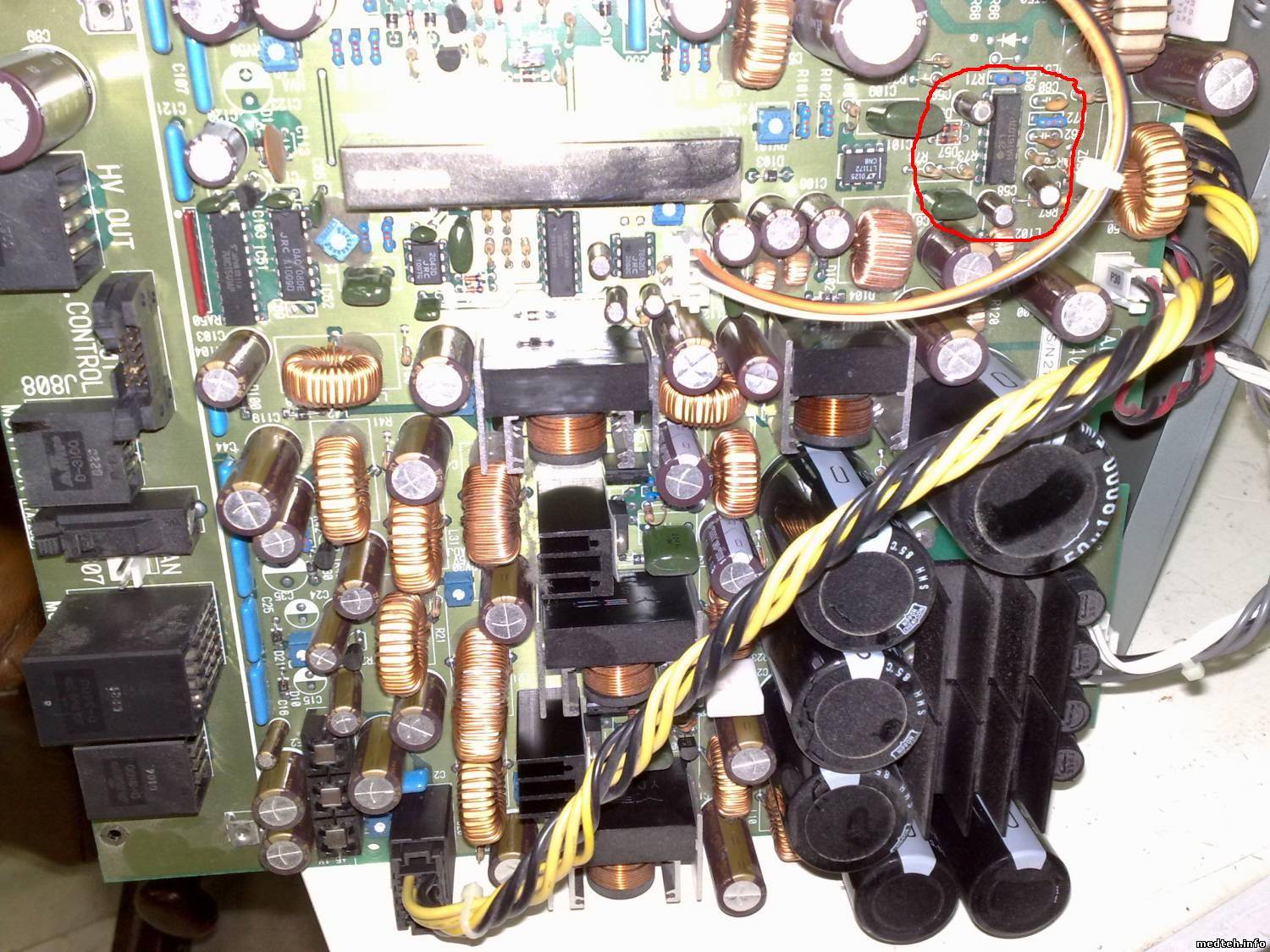

Уважаемые nafis-77, d19631124, ! Вышла из строя плата блока питания, как у вас на фотографиях. Сгорел резистор R67 в цепи питания микросхемы HA16107P. Может у кого есть схема или возможность подсказать номинал резистора? На фото выделил красным. Заранее благодарен.
Цитатаnafis-77 ()

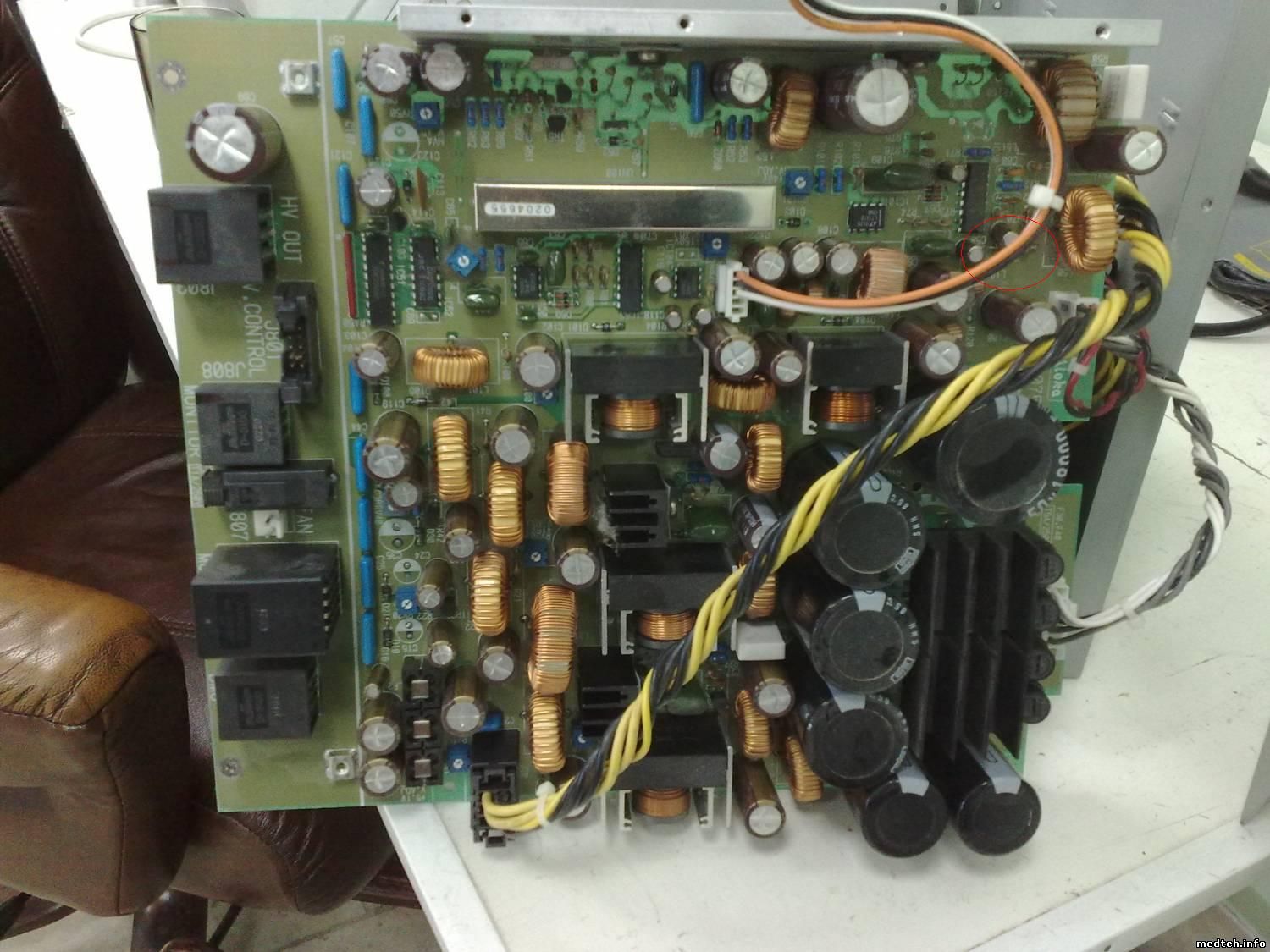

вот основная плата питания узи 8591800.jpg(186Kb) · 7772257.jpg(267Kb)
Дата: Пятница, 19.Сен.2014, 15:11 | Сообщение # 80
Участник
У вас сообщений: 86
Сервисный инженер
OFFлайн
Российская Федерация
Воронеж
Честно говоря очень не хочется разбирать блок питания, Если резистор стоит в цепи питания микросхемы, то надо скачать PDF на микросхему и посмотреть типовую схему включения, там номиналы указаны. Если не разберётесь, пишите.
