Кто-нибудь ремонтировал Aloka 1400? Попросили в частной конторе посмотреть данный аппарат. Проблема в следующем, при включении на экране вообще нет изображения. Или монитор накрылся, или нет видеосигнала, подумал. В монитор не полез. Нажал кнопку фризе и послал на печать. Принтер пикнул и печатать не стал. На всякий случай, подключил к видеовыходу контрольный монитор, но изображения также нет. Получается нет видеосигнала. И видимо при отсутствии видеосигнала монитор "заперт". Схемы на аппарат нет, да, и подобные аппараты очень давно не ковырял. Если кто сталкивался с подобной проблемой, подскажите куда копать.
1. Блок питания (предохранители); 2. разъемы (контакты продернуть все); исправность проводов (был случай неуд. соединения между монитором и основным устройством по причине неуд. качества соединения провод - разъем); 3. пыль и даже грязь (кофе и т. п.) попавшие внутрь; 4. надо подробно понять хотя-бы, что включается (какие индикации?).
shalun, намедни было подобное с ХИТАЧИ - оказалось тупо села батарейка в плате компьютера, из-за этого не стартовал БИОС, а с Алокой было подобное - слетал винт - были выбиты загрузочные сектора. Но сначала надо смотреть как происходит старт, что появляется, - например на хитачи, после включения, загоралась панель на половину, т.к. все остальное запускается после компьютера.
Дата: Понедельник, 27.Дек.2010, 22:50 | Сообщение # 4
Стажер
У вас сообщений: 31
бригадир
OFFлайн
Российская Федерация
РФ
Спасибо за советы. Аппарат все команды выполняет судя по индикации кнопок. Предохранители цели, платы и разъемы передергивал. 1400 выполнен не на основе ПК. У меня было тоже самое с Vivid 3. Полетела видюха, поменял материнку, благо была подходящая, обновил драйвера и все ОК. Здесь же по другому к сожалению. Теоретически, как я предполагаю(эх, была бы схема) вышла из строя плата видеообработки сигнала, в результате из-за отсутствия видеосигнала, блокируется монитор, я так думаю. В противном случае, если бы был не исправен только монитор, то после замораживания изображения, принтер должен распечатать картинку, а этого нет. Значит на вход принтера не поступает видеосигнал. Была бы хотя бы схема расположения всех этих плат, что бы не разбирать весь аппарат для выяснения где же эта видеоплата.
Дата: Понедельник, 27.Дек.2010, 23:06 | Сообщение # 5
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Монитор CRT ? Накал трубки светится ? От монитора разве много кабелей к самому аппарату ? Ну максимум три - питание, собственно видео + синхронизация и может еще к регуляторам (яркость, контрастность). Так по кабелям можно вычислить, где блок питания, где видео и где передняя панель. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Смотри нч тракт, если судя по кнопкам аппарат живой, а картинки нет ни на мониторе ни на принтере. может проблема с разъемом на "внутренней" стороне. Попробуй любой НЧ монитор подключить непосредственно к выходу с платы. нет монитора - осциллограф. Приходит ли питание на монитор? Не помню точно но около 12v. Нет питания то внизу в блоке питания тупо прозвони предохранители.
Сообщение отредактировал UnionArt - Вторник, 28.Дек.2010, 08:53
при включении аппарата, проходит все тесты, все кнопочки горят и светятся всеми цветами что им и положено, и слушаются. Разобрав монитор пришел к выводу что нет высокого напряжения и на плате питания грелись резисторы планарные(изменился цвет платы). Может у кого нить есть схема аппарата, или хотя бы монитора.
Дата: Пятница, 14.Янв.2011, 08:03 | Сообщение # 10
Участник
У вас сообщений: 214
инженер
OFFлайн
Российская Федерация
казань
интересно, что транзистор биполярный, который сразу после строчного трансформатора стоит звониться накоротко между эмитером и базой, причем где то по схеме( выпаивал транзистор).
Дата: Пятница, 14.Янв.2011, 09:09 | Сообщение # 11
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
marat, не мучай монитор! Транзистор стоит не после строчника, а до него. База-эмиттер наверняка подключены к маленькому трансику раскачки
Quote (marat)
звониться накоротко между эмитером и базой, причем где то по схеме
- поэтому так и будет.
Quote (STaras)
На его коллектор напряжение приходит?
- звонится коллектор этого транзистора через обмотку строчника с плюсом какого-нибудь электролита на Вольт эдак 200? Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Понедельник, 17.Янв.2011, 20:24 | Сообщение # 12
Участник
У вас сообщений: 214
инженер
OFFлайн
Российская Федерация
казань
подскажите кто нибудь, какой уровень мВ должен быть у видеосигнала на выходе, путем замеров нашел на выходе платы 4 выдесигнала, один вход, один D/W video и два выхода на монитор и на внешний монитор. Вообщем получается что я осцилографом вижу видеосигнал на всех 4 выходах, когда я подключаю плату монитора, то в пропадает сигнал на внешнем и на внутреннем мониторе, вот я и думаю, то ли сигнал изначально слабый (10 мВ), то ли на плате садиться.
Дата: Понедельник, 14.Фев.2011, 13:42 | Сообщение # 14
Стажер
У вас сообщений: 4
Инженер
OFFлайн
Российская Федерация
Москва
Добрый день. Расскажите мне пожалуйста как почистить трекболл на этом аппарате. Я предполагаю, что по аналогии со всеми аппаратами УЗИ трекболл вынимается после выкручивания пластикового кольца его удерживающего. Но как я не пытался, это колечко (и не только конкретно это, а на всех алоках), не выкручивается. Может быть у кого получалось, поделитесь опытом пожалуйста.
Дата: Понедельник, 14.Фев.2011, 21:39 | Сообщение # 15
У вас сообщений: 301
инженер
OFFлайн
Российская Федерация
Набережные Челны
Снаружи он не открывается, нужно открывать клавиатуру, затем снимать трекбол и разбирать его, только запомни как стоял, а то бывает ставят с поворотом на 90 градусов
Добраться до трек-болла в Алоке 1400 так: под панелью клавиатуры спереди открутить 2 винта (слева-справа), еще два винта под пластмас. заглушками сзади (возле ручки для катания аппарата), вся панель клавиатуры вместе с монитором открывается вверх-назад там слева есть метал.планка, чтоб упор поставить
Дата: Четверг, 24.Фев.2011, 14:10 | Сообщение # 22
OFFлайн
Российская Федерация
.
обрыв проверяется визуально, как уже сказали, и еще мне удавалось поймать обрыв в самой начальной стадии так: если шевелить кабель в месте наиболее частого излома, то в пропавшем секторе наблюдается какое-то движение, вплоть до восстановления изображения, если уж очень удачно пошевелить. в изгнании из ордена медтехников, а посему на лички и почты ответить не могу
Дата: Четверг, 24.Фев.2011, 14:33 | Сообщение # 23
Стажер
У вас сообщений: 24
инженер
OFFлайн
Российская Федерация
таганрог

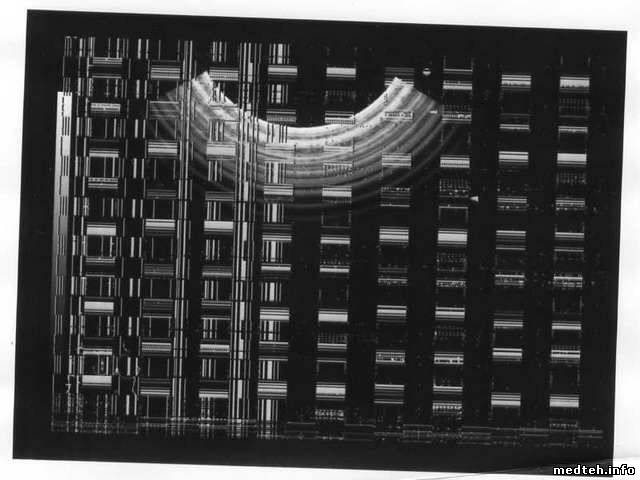

Прижав линзу изменений нет, кабель в том месте.где обычно ломаетсят туго замотан изолентой,излома невидно. если шевелить кабель восстановления непроисходит .врачи говорят что бывало когда то что то проскакивало (изображение). Обрывы по ёмкостям проверить можно? И что далать?
Дата: Четверг, 24.Фев.2011, 15:19 | Сообщение # 24
OFFлайн
Российская Федерация
.
судя по такому описанию - обрывы. насчет "что делать" - советовать не могу, т.к. сам такое не делал пока еще. хотя и не прочь попробовать. времени, правда, нет в изгнании из ордена медтехников, а посему на лички и почты ответить не могу
Дата: Четверг, 24.Фев.2011, 22:21 | Сообщение # 25
У вас сообщений: 276
главный
OFFлайн
Российская Федерация
Средняя Волга
Судя по картинке - датчик под замену. На других датчиках: линейка, внутриполостной , микроконвекс есть подобные провалы? если нет - то однозначно датчик.
Дата: Понедельник, 25.Апр.2011, 13:24 | Сообщение # 26
Заглянувший
У вас сообщений: 3
Инженер
OFFлайн
Российская Федерация
Самый простой народный способ проверить датчик - это взять отвертку (или металлический стержень), и провести ее круглой частью (т. е. стержнем) по поверхности этого конвексного датчика (медленно и равномерно, от одного края к другому). На изображении должна перемещаться светлая полоса, она должна быть однородной и перемещаться вслед за отверткой и нигде не пропадать. Тогда датчик исправен. Инженер
Дата: Вторник, 26.Июл.2011, 13:20 | Сообщение # 27
Стажер
У вас сообщений: 29
Инженер по ремонту ИМТ
OFFлайн
Российская Федерация
Дмитров

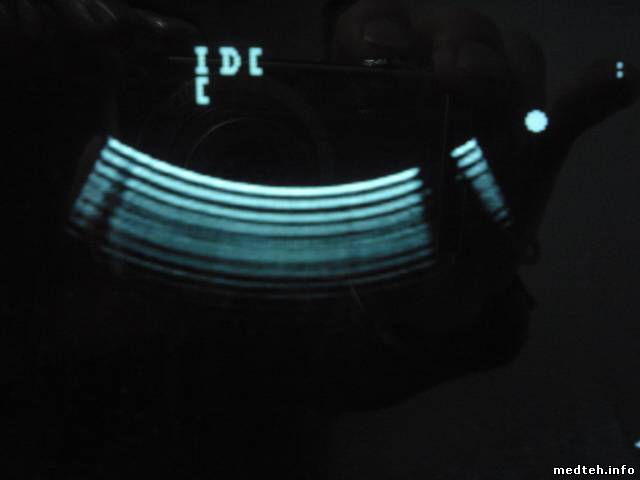

Здравствуйте. Возникла проблема с данным аппаратом. После включения и загрузки такая вот картинка:
На принтере печатается такое же изображение. Думал что где то нет контакта, но "передергивание" плат результата не дало. На что еще стоит обратить внимание?
Дата: Пятница, 10.Фев.2012, 13:44 | Сообщение # 28
Участник
У вас сообщений: 98
инженер электроник
OFFлайн
Российская Федерация
набережные челны
Всем обращаюсь .!!!!!может кто подскажет !!!!В общем ситуация следующая .врач по ошибке начал переставлять датчики при включенном аппарате и активном в рабочем режиме сами датчики и после этого на экране появляется картина колокола или сплошная полоса при выборе датчиков .не реагирует на соприкосновение руки с датчиком .на все пробовал и на металлические части если подносишь к датчику .при включении аппарата в сеть малейших колебаний датчиков тоже не чуствую .вообщем вот суть дела . УЗИ ALOKA SSD-1400 может кто че знает ????
Cкорее всего вылетел высоковольтный блок. Открой переднюю крышку, там справа то ли вверху, то ли внизу, точно не помню есть разъём, его не перепутаешь, меряй напряжения, должны быть 5v, +12, -12, +80,-80. Скорее всего нет 80 вольт. Померяй отпишись если проблема с питанием дальше объясню что делать. Кстати датчики правильно определяются?
Дата: Пятница, 17.Фев.2012, 10:37 | Сообщение # 33
Участник
У вас сообщений: 98
инженер электроник
OFFлайн
Российская Федерация
набережные челны

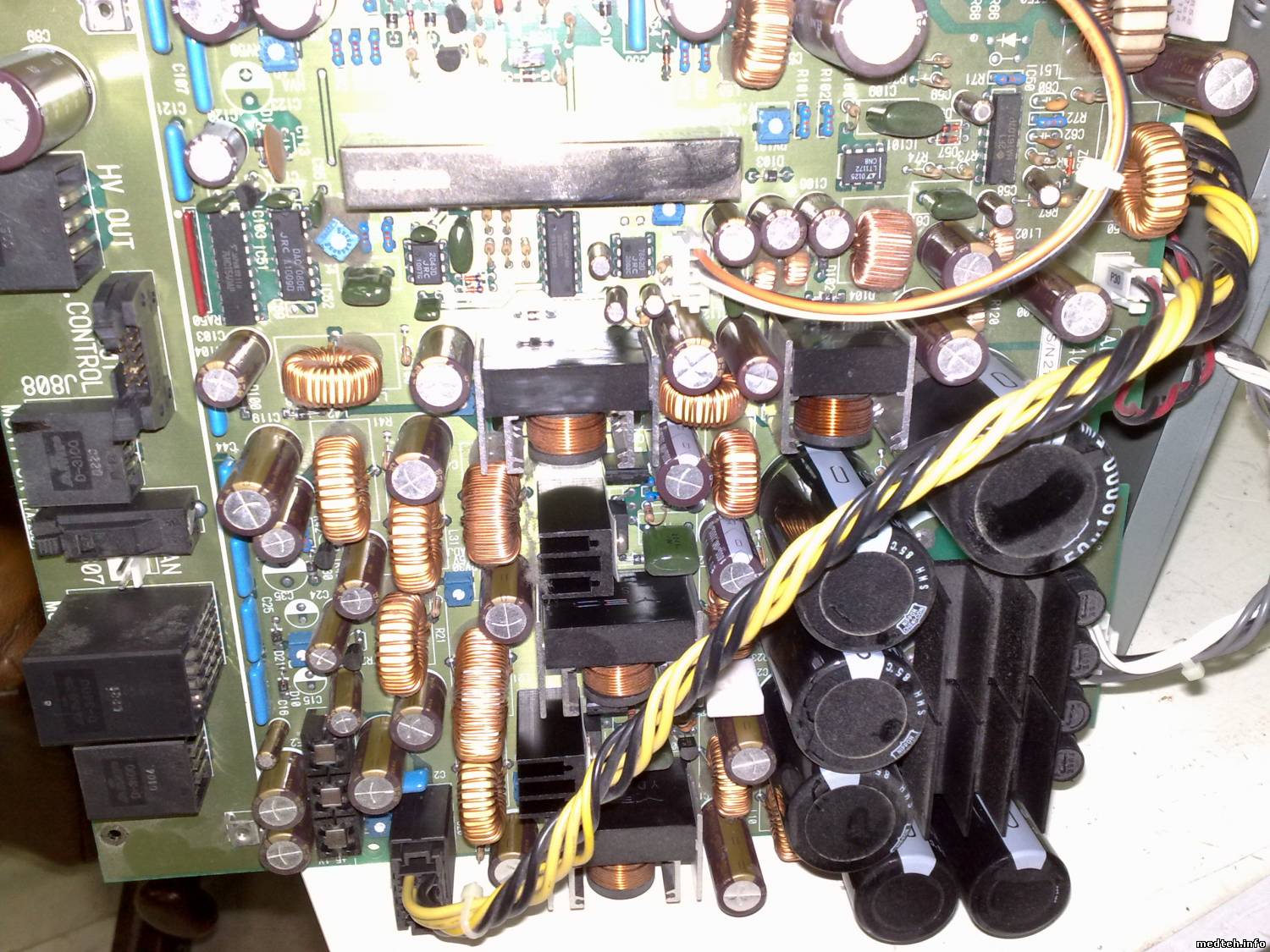

блок питания снял с узи аппарата вскрыл --посмотрел визуально платы которые на нем установлены .ничего такого обугленного не обнаружил.какие будут дальнейшие советы ????
Дата: Пятница, 17.Фев.2012, 12:21 | Сообщение # 34
Участник
У вас сообщений: 86
Сервисный инженер
OFFлайн
Российская Федерация
Воронеж
точно не помню, но по моему -80в делает отдельный блок, он стоит на большой плате отдельным блоком в металлическом корпусе и на нём написаны его данные. И ещё одно из напряжений по моему +80 должно менятся при повороте ручки гейн. Если действительно вылетел этот блочок то надо посмотреть что у него на входе и на выходе, снять нагрузку, он выдаёт очень маленький ток. ты сам из какого города? может нам проще созванится, а то мы так её будем год лечить.
Сообщение отредактировал d19631124 - Пятница, 17.Фев.2012, 12:30
Дата: Пятница, 17.Фев.2012, 15:05 | Сообщение # 37
Участник
У вас сообщений: 86
Сервисный инженер
OFFлайн
Российская Федерация
Воронеж
Вот эта металлическая коробочка и есть модуль -80в. Да по моему на ней всё написано. мой номер 8(473)2-30-30-41 Вся плата целиком стоит порядка 48т.р. плюс ждать месяц.Но главное выяснить виновата она или это напряжение съедает бимформер. Гейн это усиление.
