Дата: Пятница, 16.Сен.2011, 11:37 | Сообщение # 41
Стажер
У вас сообщений: 11
техник
OFFлайн
Российская Федерация
Москва
Добрый день! Senergy, если есть возможность слить образ буду очень благодарен. Аналогичный случай, Aloka 3500SSD, такая же плата. При включении панель загорается то зеленым, то желтым и так до бесконечности, загрузка останавливается вначале. На диске следующая информация MFS 3500-19 HD-3500-19-1-1 System 00-4.1.0 OS 03-1.2.0 Data Dase 00-4.1.0(13Sep) Попытаюсь протестировать и сделать образ, если не совсем рухнул. Вдруг случится второе чудо...? Сегодня сниму для проверки.
Сообщение отредактировал mikrik - Пятница, 16.Сен.2011, 11:41
Дата: Пятница, 16.Сен.2011, 16:07 | Сообщение # 42
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация
Казань
Доброго времени всем! Вечером выложу - обязательно (по себе знаю, когда от других жду помощи)!!! А 40 Гб - достал у тех, кто занимается ремонтом НОУТБУКОВ (Благо у меня они друзья). Не очень хорошо для УЗИшки (для ПО) ставить оооочень большой диск - файлы разлетятся по всему диску и будет медленнее работать (пробовал), накрайняк используйте 80Гб.

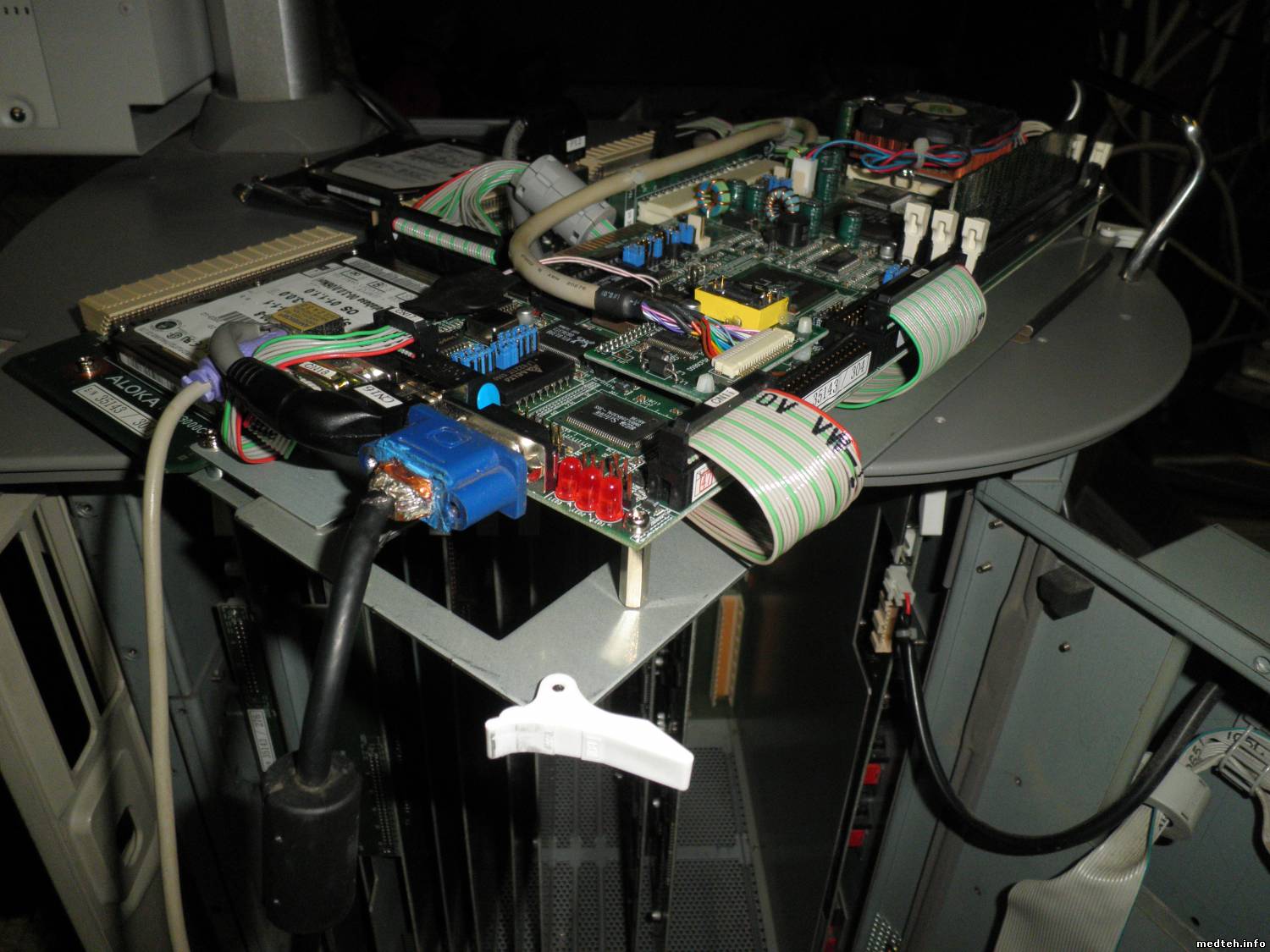

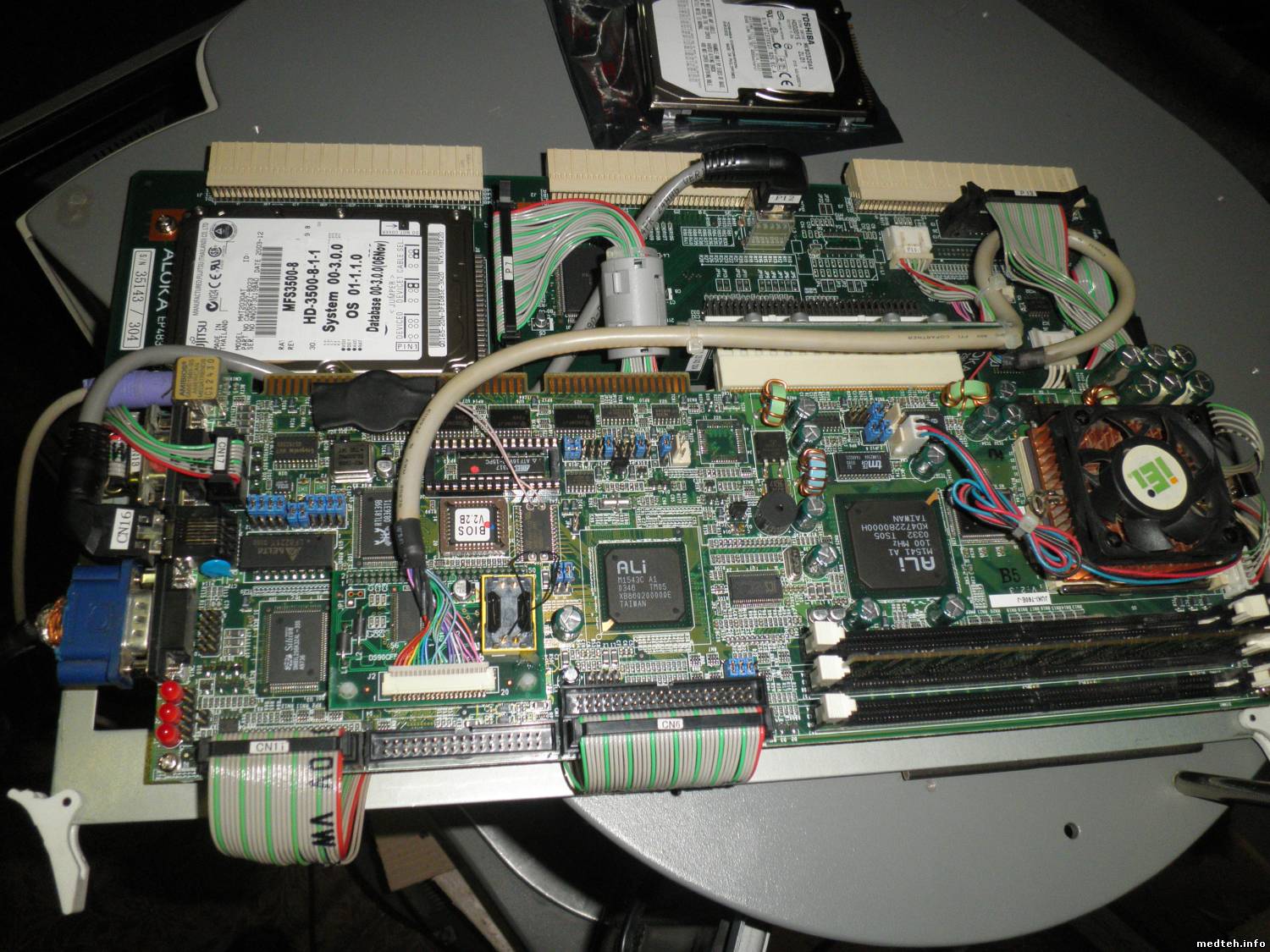

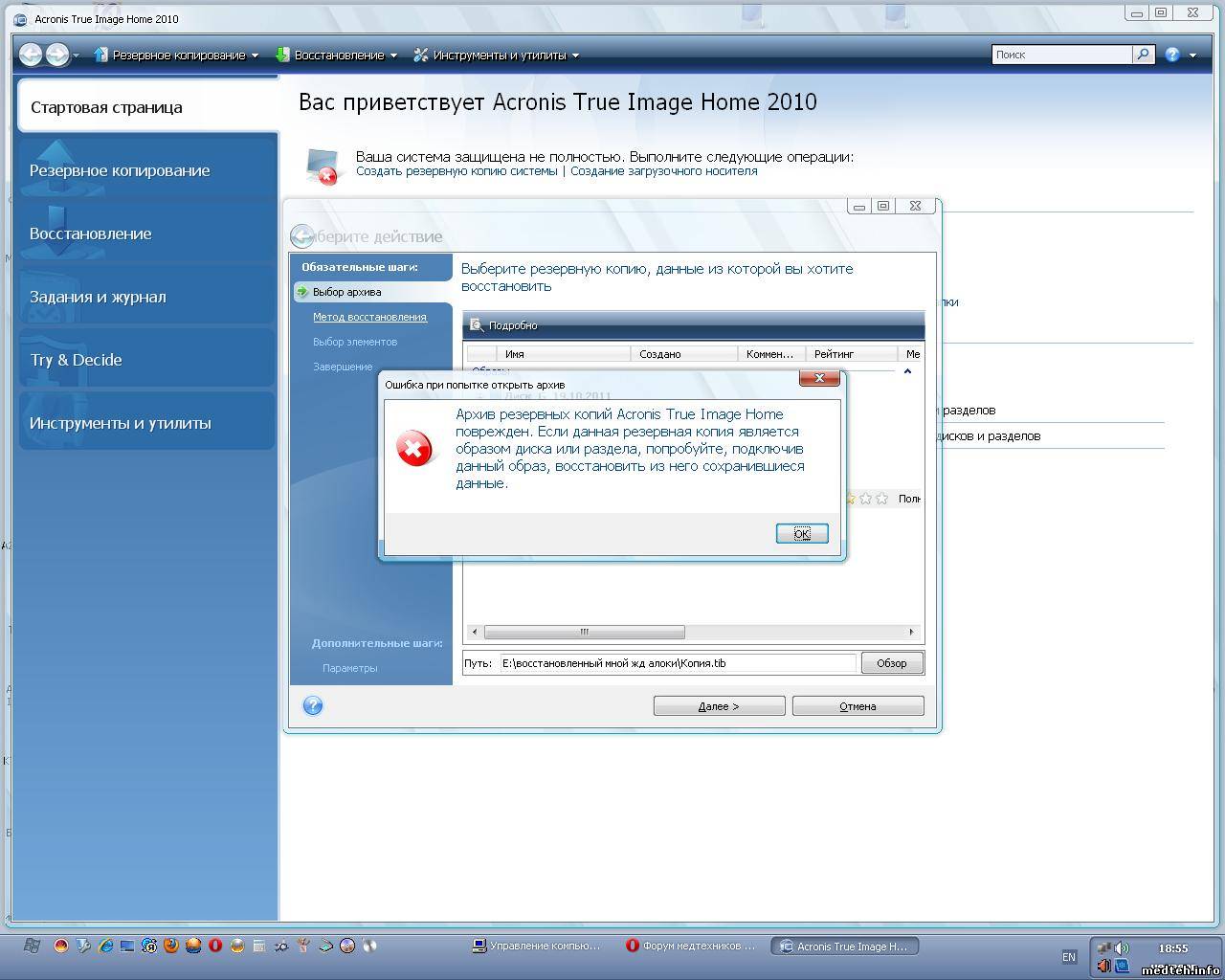

Люди выручайте!!! Хотел снять образ с рабочего аппарата с помощью акрониса. Подцепил диск из узи аппарата вторым в системный блок. На старте ОС почему то запустился чек диск, который прошёл без ошибок. Изначально на узи родной диск разбит на Си Д. При установке в комп он обозвался следующими свободными буквами G и H. Затем после снятия с него образа (вроде совершенно не хитрая), УЗИ аппарат не загружается. Скрны ниже:

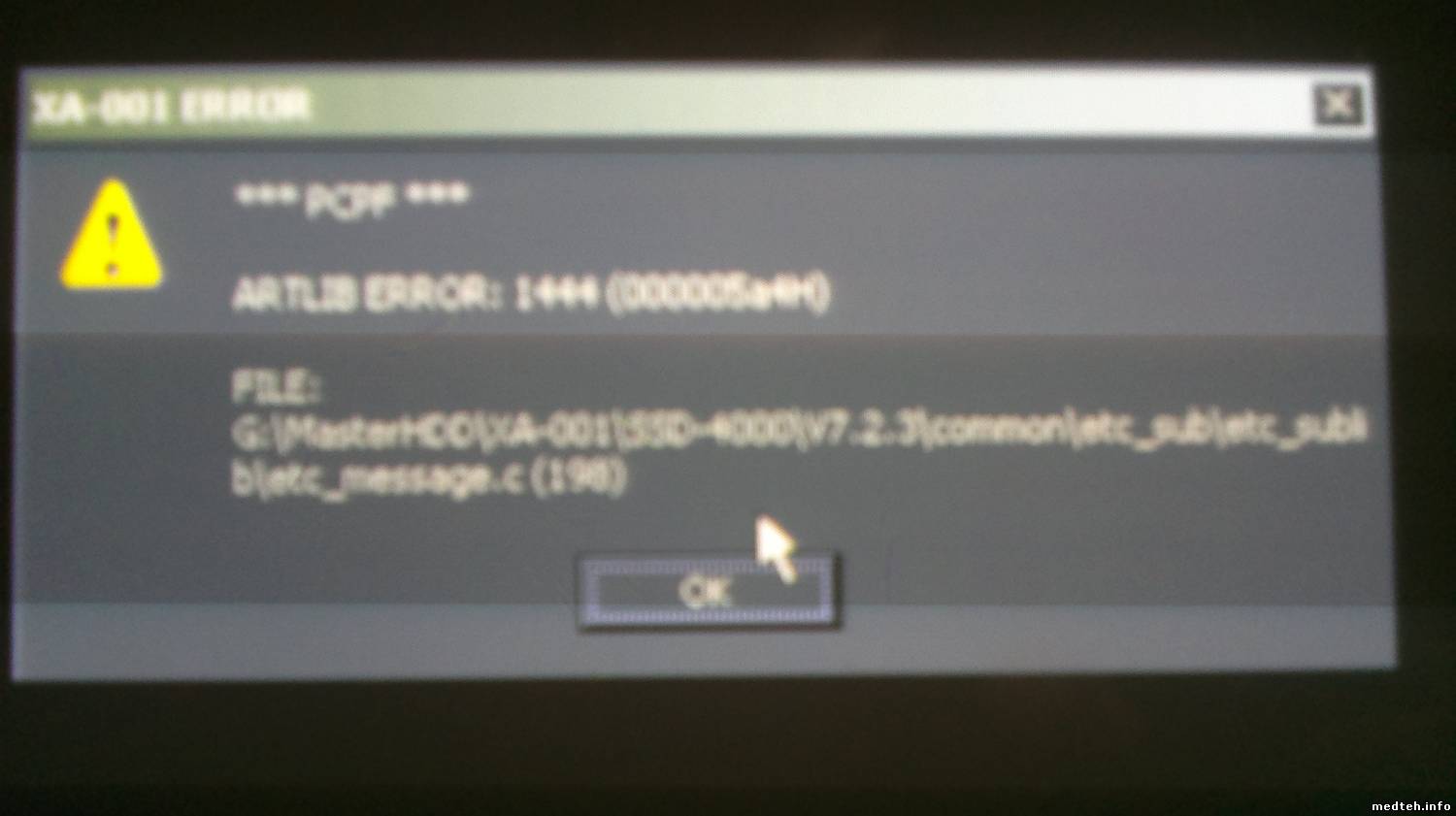

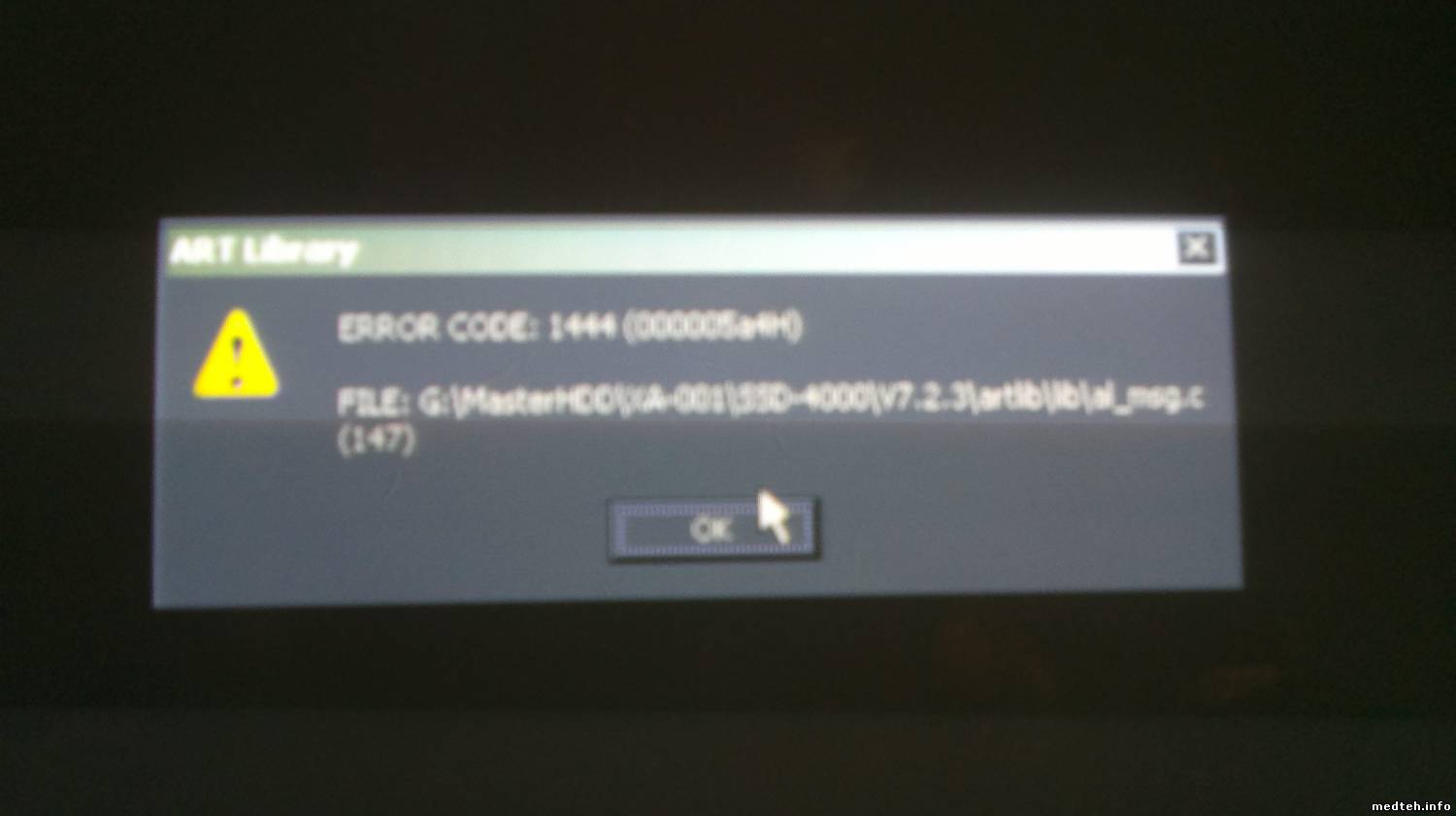

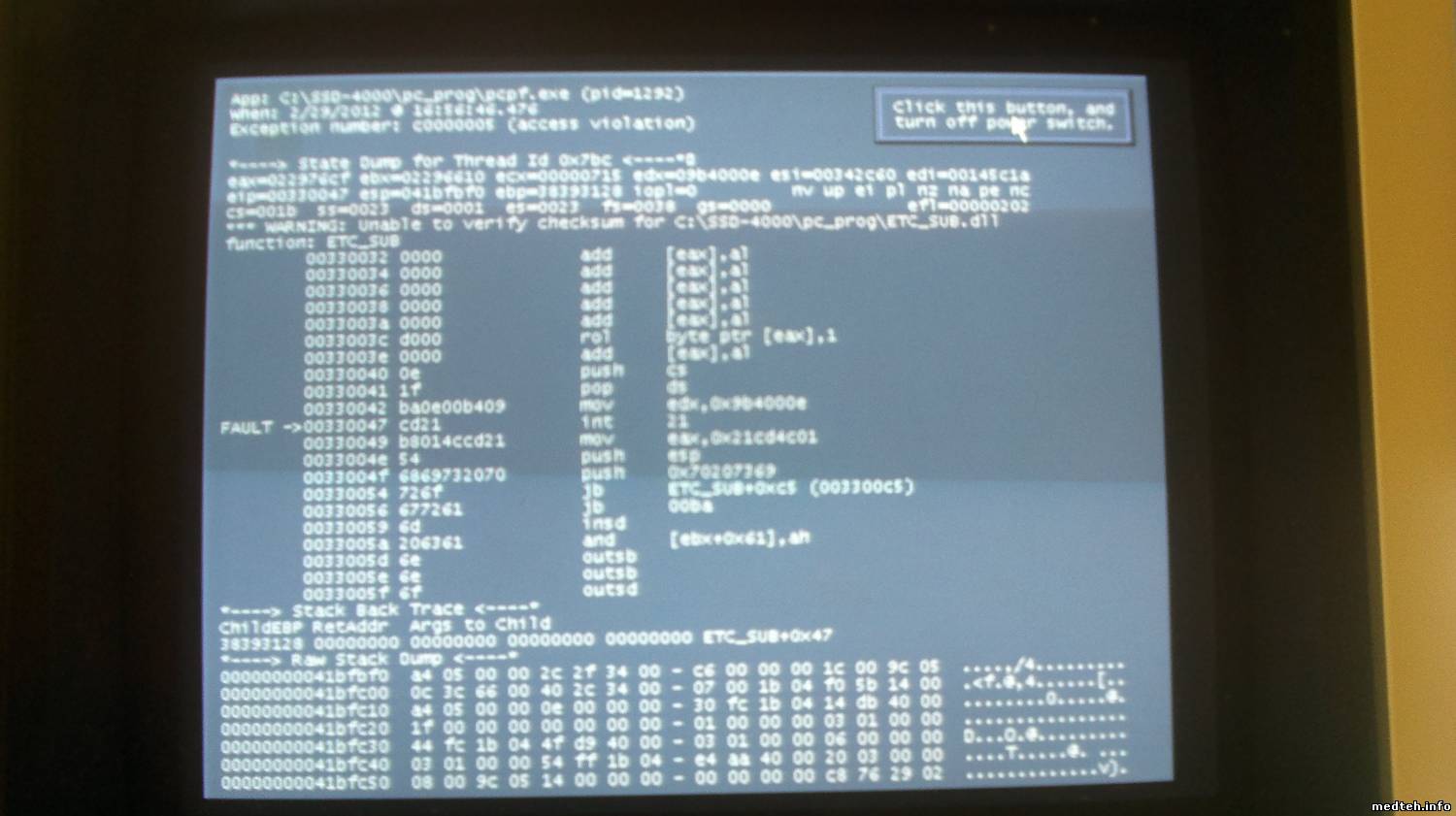

Ещё хочу обратить внимание на то, что обращение происходит почему то по пути, начинающегося с G, которого не должно быть в УЗИ аппарате (там C и D) должно быть, т.е как будто изменился по какойто причине путь, но где и почему? см. скрины. И ещё как войти в биос ? DEL, ESC, F2 не работают.
Дата: Четверг, 01.Мар.2012, 20:14 | Сообщение # 47
Завсегдатай
У вас сообщений: 269
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Акронис сборка 6053. MD5: 17888C7000098A8A34508471A61DAF78 Как настройки в биосе могут повлиять, причём другие образы с расширением .tib нормально закатываются. По остальным вопросам ничего не подскажете? В продолжение истории - поставили диск обратно в комп, второй раздел в "моём копьютере" не имеет названия и ёмкости, при обращении к нему пишет что то типа файл или папка повреждена, нет доступа, при повторном чек диске пишет "Не удаётся записать во второй загрузочный сектор", сканирование диска викторией и СМАРТ всё О.К.
Дата: Четверг, 01.Мар.2012, 22:15 | Сообщение # 48
Участник
У вас сообщений: 98
инженер электроник
OFFлайн
Российская Федерация
набережные челны
акронисом пользоваться тем более новыми прогами не советую ..потому как был уже такой глюк ....сам пользуюсь R-Drive Image под windows/цепляю жесткий диск и не вынимая жесткий диск из узи аппарата делаю бэкап ...главное просто и нету мути как с акронисом !!! желаю всем удачи .
Дата: Пятница, 02.Мар.2012, 10:52 | Сообщение # 49
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
А что посоветуете нам, "акронофилам", у которых с Акронисом никогда проблем не было (сейчас сборка 6597, в частности)? Только мы к чужие жесткие диски в свои компьютеры напрямую не подключаем, через IDE (SATA) - USB адаптер оно спокойнее :) (это персонально для homen, и еще - удавалось как-то когда-то восстановить ставший неопределенным раздел чем-то вроде Norton Partition Magiq, присвоив ему статус логического, а может просто повезло).
Дата: Воскресенье, 04.Мар.2012, 14:35 | Сообщение # 50
Завсегдатай
У вас сообщений: 269
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Quote (homen)
цепляю жесткий диск и не вынимая жесткий диск из узи аппарата делаю бэкап
Подскажите на примере данного аппарата как это сделать. Сервис мануала нет, в БИОС даже нет возможности войти.
Quote (SonoLife)
через IDE (SATA) - USB адаптер оно спокойнее
Уже думал об этом, но посчитал, что без лишних переходников проводов и преобразований интерфейсов, подключить напрямую к основному контроллеру мат. платы оно как то надёжнее. Кстати есть переходник USB>SATA, обязательно попробую с ним, там нет никаких хитростей?
Если у кого есть сервис мануал на 3500 Алоку, могу чем нибудь поделиться в замен.
По поводу ремонтируемого аппарата: восстановили данные с раздела Д, удалили его, создали заново, отформатировали, залили восстановленные данные, после чего аппарат завёлся, но на старте выдаёт ошибку "Ini fail not release version". Будем бороться дальше, но по крайней мере уже всё работает.
Дата: Воскресенье, 04.Ноя.2012, 18:00 | Сообщение # 51
Стажер
У вас сообщений: 8
Инженер по ремонту
OFFлайн
Российская Федерация
Братск
Всем привет! У меня случилась аналогичная проблема - Алока 3500 не запускаетсяо, бесконечный тест и т.д. Выложенный здесь образ не помог - ничего не изменилось. Оказалось - материнская плата совсем другая - двухэтажная. Видимо, у меня более ранний аппарат. Удалось найти другой такой-же и слить образ - все заработало. Могу выложить, только не знаю, как. Занимает меньше 200 мб
Аппарат ALOKA SSD-3500, 2008 года. Происходит самопроизвольное переключение с абдоминального исследования на сосудистое исследование и выводится растр (поле) сосудистого исследования крупным планом. После переключения на абдоминальный режим (вручную) - аппаратом можно сканировать, но это не надолго, через несколько минут всё обратно повторяется. В аппарате всего один датчик - конвексный и следовательно только абдоминальной программой пользуются. Заметил, что указанный сбой появляется только при исследовании больных, когда аппарат сам по себе стоит-сбой проявляется редко. Никаких сообщении об ошибках системы или программ нет.
Кабель, у основания датчика перемотан изолентой, со слов врачей - кабель начал изламыватся и поэтому перемотали изолентой.
Обрыв экрана в кабеле датчика - может стать причиной наводки на контроллер клавиатуры и возможно контроллер воспринимает ложный сигнал от наводки - как истинный сигнал переключения режима работы, возможно ли такое?
Монитор УЗИ аппарата ЖК и наводка не видна. Был бы кинескопный монитор, то можно было бы увидеть наводку. Вопрос: Чем выявить наводку? (если конечно наводка присутствует)
Сообщение отредактировал nabi - Пятница, 02.Авг.2013, 21:19
Дата: Четверг, 11.Июл.2013, 08:20 | Сообщение # 57
Участник
У вас сообщений: 209
Инженер ЭМА
OFFлайн
Казахстан
Алматы
Посмотрите в установках на абдоминальный датчик какие исследования стоят ? Вы говорите автоматически переключает на растр линейного датчика ? Тогда опять же в установках по умолчанию стоит начало работы при включении - линейный датчик и соответственно подключается исследование - линейное сканирование. Поставьте - чтобы исследование начиналось с абдоминального датчика.
Дата: Четверг, 11.Июл.2013, 09:17 | Сообщение # 58
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
nabi, похоже на сбой при считывании кода датчика (не знаю, что в этих конкретных - EEPROM или перемычки), вполне может быть и от излома кабеля, а когда аппарат сам по себе стоит, кабель никто не трогает.
Дата: Четверг, 11.Июл.2013, 11:15 | Сообщение # 59
Участник
У вас сообщений: 201
Всего по немногу
OFFлайн
Казахстан
Караганда
Цитата (georgiykaz)
Посмотрите в установках на абдоминальный датчик какие исследования стоят ? Вы говорите автоматически переключает на растр линейного датчика ? Тогда опять же в установках по умолчанию стоит начало работы при включении - линейный датчик и соответственно подключается исследование - линейное сканирование. Поставьте - чтобы исследование начиналось с абдоминального датчика.
Вообще то сосуды смотрят (я же писал, что переключается на сосудистое исследование) не линейным датчиком, а микроконвексным или кардиологическим фазированным датчиком! По умолчанию, в момент старта - стоит конвексный датчик и исследование абдоминальное.
Сообщение отредактировал nabi - Четверг, 11.Июл.2013, 11:28
Дата: Четверг, 11.Июл.2013, 11:17 | Сообщение # 61
Участник
У вас сообщений: 201
Всего по немногу
OFFлайн
Казахстан
Караганда
Цитата (SonoLife)
вполне может быть и от излома кабеля, а когда аппарат сам по себе стоит, кабель никто не трогает.
Да, когда аппарат стоит сам по себе-он всего один раз дал сбой, когда врач взял в руки датчик и начал сканировать, то за пару минут несколько раз сбивался аппарат.
Сообщение отредактировал nabi - Четверг, 11.Июл.2013, 11:22
Дата: Пятница, 12.Июл.2013, 12:45 | Сообщение # 65
Участник
У вас сообщений: 209
Инженер ЭМА
OFFлайн
Казахстан
Алматы
а не проще ли поставить другой датчик и посмотреть , и тогда делать выводы. насколько я знаю на 3500 алоку многие датчики подходят от других моделей Алоки А сосуды исследуются и линейным датчиком например сонная артерия ! для исследования сердца лучше применяется датчик с фазированной решеткой.
Дата: Пятница, 12.Июл.2013, 15:19 | Сообщение # 66
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
nabi, я же написал "разберите для интереса", а вообще-то начните с установления однозначной зависимости сбоев от изгиба кабеля в месте излома, и не со слов врача, а своими ручками. Потом почините кабель, может и интерес разбирать разъем пропадет. Не пропадет - продолжим :) И уж точно для практического интереса перечитайте ветку про ремонт датчиков - она тут на самом видном месте.
Дата: Пятница, 12.Июл.2013, 20:02 | Сообщение # 67
Участник
У вас сообщений: 201
Всего по немногу
OFFлайн
Казахстан
Караганда
Цитата (georgiykaz)
А сосуды исследуются и линейным датчиком например сонная артерия !
Ну, и что? Да, смотрят линейным датчиком переферические сосуды очень редко т.к., исследования сосудов без доплера сосудов-это весьма неполная "картина" исследования. georgiykaz, вы хоть и земляк мой, я попрошу вас, если по теме-нечего добавить, то не пишите вовсе... P.S. Может и резко, зато правда.
Сообщение отредактировал nabi - Пятница, 12.Июл.2013, 20:03
Дата: Пятница, 19.Июл.2013, 09:29 | Сообщение # 69
Участник
У вас сообщений: 86
Сервисный инженер
OFFлайн
Российская Федерация
Воронеж
Раньше, на старых алоках тип датчика определяли перемычки в разъёме датчика (нижний ряд), сейчас в разъёме датчика стоят энкодеры но в принципе это те же перемычки. Обрывы экрана а так же обрывы сигнальных проводов или замыкание их на землю или экран никогда не приведут к неправильному определению датчика.
Сообщение отредактировал d19631124 - Пятница, 19.Июл.2013, 09:33
Дата: Воскресенье, 21.Июл.2013, 21:22 | Сообщение # 71
Участник
У вас сообщений: 121
сервис ALOKA/HITACHI/FUJI/CHISON
OFFлайн
Российская Федерация
Москва
у меня был случай, когда на алоке всего одна ножка на разъёме чуть-чуть отогнулась меньше чем на миллиметр и это привело к сбою кода датчика - не было контакта в этой точке (починить удалось пальцем отогнув ножку в нужное положение). на всякий случай посмотрите на коннектор датчика - все ли штырьки стоят ровно.
не исключено, что контакт может пропадать из-за излома кабеля . это косвенно подтверждается тем, что сбой происходит во время манипулирования датчиком.
Сообщение отредактировал ASPMaster - Воскресенье, 21.Июл.2013, 21:23
Дата: Понедельник, 22.Июл.2013, 15:17 | Сообщение # 72
Участник
У вас сообщений: 86
Сервисный инженер
OFFлайн
Российская Федерация
Воронеж

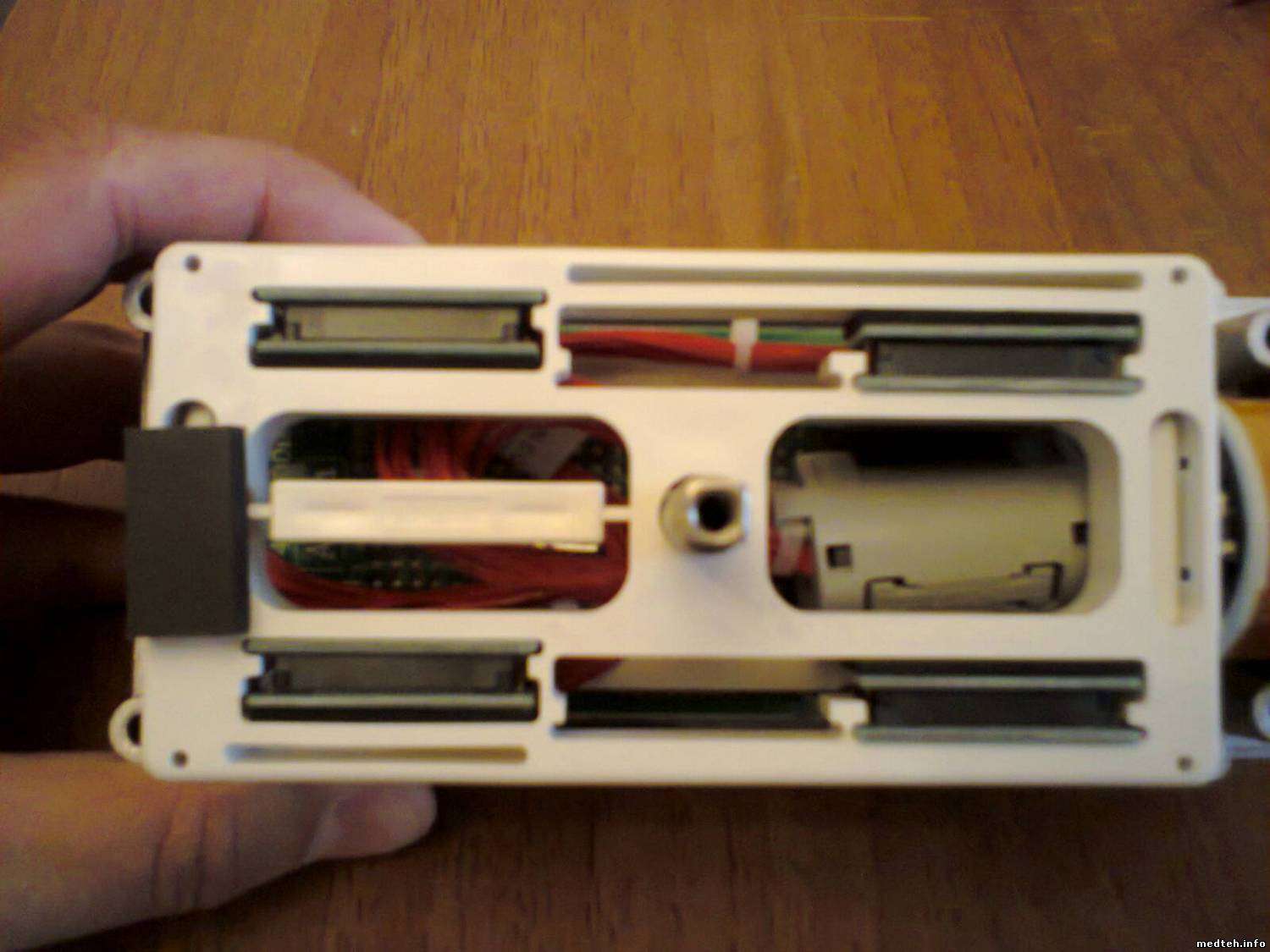

Разберите разъём датчика, это очень просто и вы увидите эти энкодеры. Мы дольше переписываемся, там работы на 5 минут. А по поводу обрыва сигнальных проводов хоть все сломайте будут чёрные полосы на изображении, только и всего.
Дата: Понедельник, 29.Июл.2013, 17:23 | Сообщение # 74
Участник
У вас сообщений: 201
Всего по немногу
OFFлайн
Казахстан
Караганда
Настроил в предустановках так, что только конвекс включается и всё равно проблема та же- аппарат самопроизвольно переключается на сосудистое исследование и линейный датчик.
Кстати, появились наводки на изображении, хоть и монитор ЖК...
Сообщение отредактировал nabi - Понедельник, 29.Июл.2013, 17:36
Дата: Понедельник, 29.Июл.2013, 18:19 | Сообщение # 77
Участник
У вас сообщений: 201
Всего по немногу
OFFлайн
Казахстан
Караганда
На плате вижу два подстроечных резистора с шестью выводами (почему то обозначены SW1 и SW2), выходит это энкодеры? Для чего нужны энкодеры в данном случае, ведь вращающегося механизма нет? Как проверить эти энкодеры?
Сообщение отредактировал nabi - Понедельник, 29.Июл.2013, 18:23
Дата: Понедельник, 29.Июл.2013, 19:30 | Сообщение # 79
Участник
У вас сообщений: 201
Всего по немногу
OFFлайн
Казахстан
Караганда

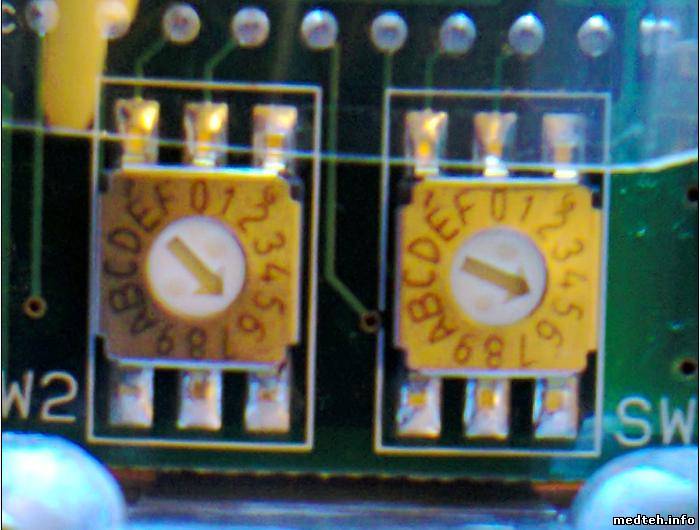

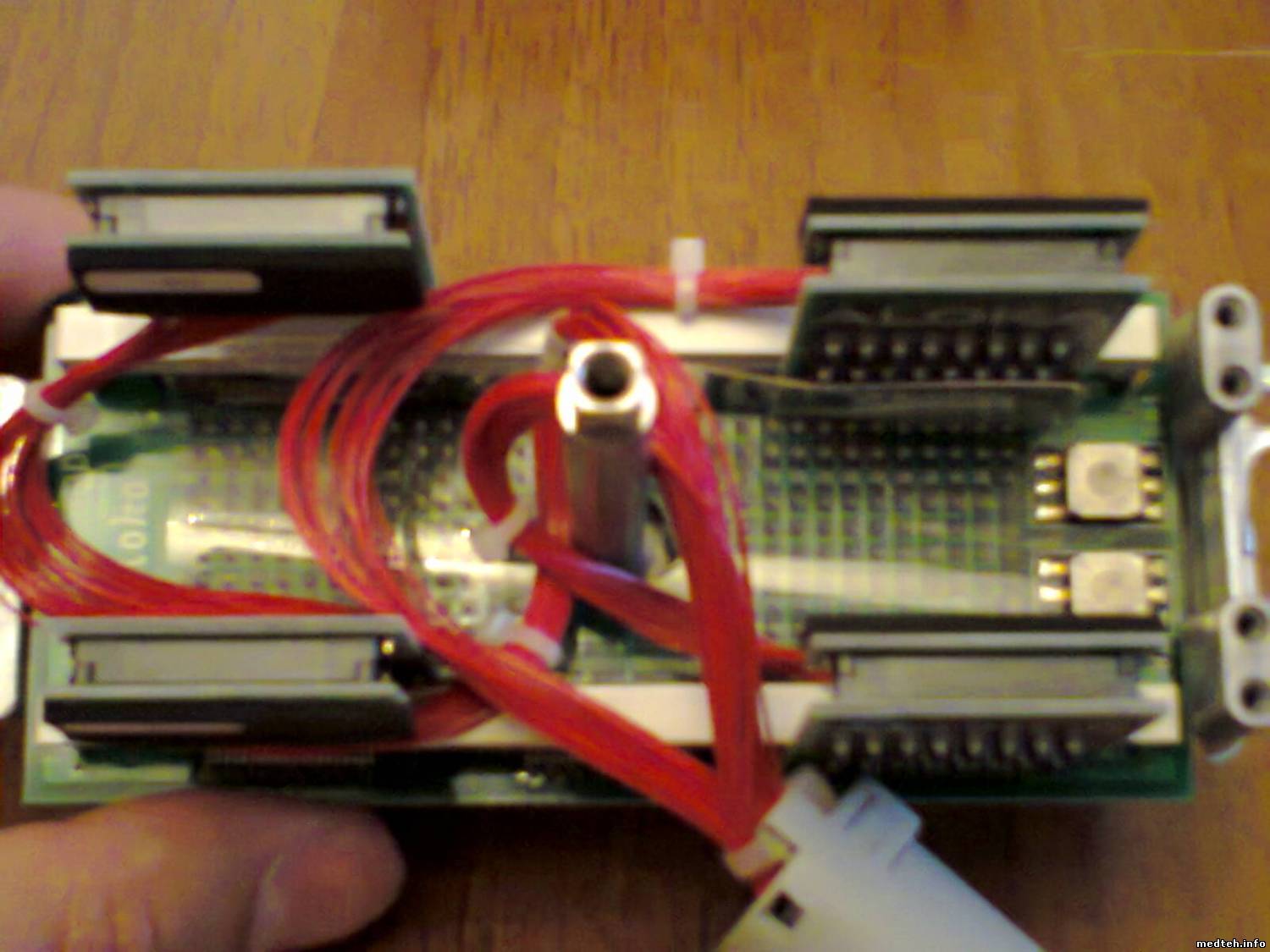

Сравнил сопротивления двух энкодеров, они отличаются и не совпадают. Согласно фото SW2-его стрелка стоит в положении 6, а SW1 в положении 5. Подкрутил SW1 в положение 6 и сопротивления стали одинаковыми на обоих энкодерах. Так же оба энкодера установил в положение 5 и так же энкодеры показывают одинаковые соротивления, из этого следует, что энкодеры рабочие. Сопротивление контактов около 00,1 Ома.
Сообщение отредактировал nabi - Понедельник, 29.Июл.2013, 20:12
