УЗИ Shimadzu SDU-400
zx19Дата: Воскресенье, 07.Июн.2009, 00:18 | Сообщение # 1
Vse
OFFлайн
Российская Федерация

Саратов
есть данный приборец, работающий не менее 12 лет. при включении на экране есть служебная информация, но пропадает сектор. видно самое его начало, а потом весь экран черный. то же самое с линейным датчиком. если приложить к телу, то там где должно быть изображение появляются какие то вспышки. подкинуть датчики нет никакой возможности ввиду древности прибора. просмотрел все платы, ничего плохого не заметил. блок питания в норме. мысли кончились. главный вопрос может есть у кого мануал или кто знает как войти в сервис?

SeptДата: Понедельник, 08.Июн.2009, 01:17 | Сообщение # 2
OFFлайн
Украина

Житомир
zx19, Если отсутствует часть служебной информации то датчик не виноват. Другой монитор можно подкинуть? Если ничего не
изменится то скорее всего виноват формирователь. Чем формируеться информация которая выводится на монитор, можешь определиться? Покажи картинку.

zx19Дата: Понедельник, 08.Июн.2009, 12:47 | Сообщение # 3
Vse
OFFлайн
Российская Федерация

Саратов

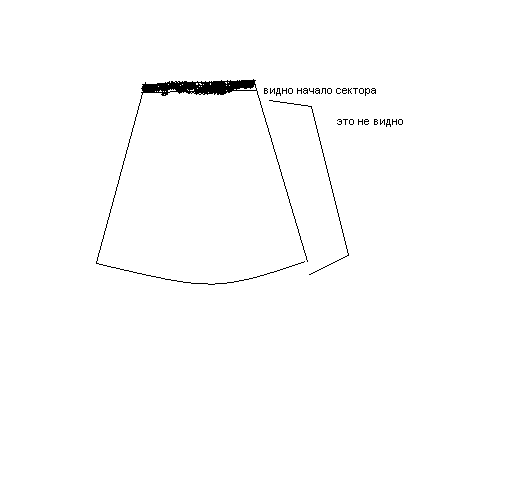

монитор работает, на нем есть вся служебная информация, картинка как я нарисовал, т. е. нат почти всего сектора.

valeri-nemcovДата: Понедельник, 08.Июн.2009, 13:32 | Сообщение # 4


zx19, При ремонте подобной причине, правда на другом аппарте УЗИ, у нас садила одна из плат входных датчиков доплера. При изьятии поочередно плат, дефект пропал, работа восстановилась. Датчик изьятой платы естествеено не работал.

Сообщение отредактировал valeri-nemcov - Понедельник, 08.Июн.2009, 13:33

zx19Дата: Понедельник, 08.Июн.2009, 15:43 | Сообщение # 5
Vse
OFFлайн
Российская Федерация

Саратов
Quote (zx19)
у нас садила одна из плат входных датчиков доплера.
имеется ввиду присаживала напряжение? с блоком питания вроде все хорошо, напряжения стабильные. попробую подергать.

SeptДата: Понедельник, 08.Июн.2009, 21:29 | Сообщение # 6
OFFлайн
Украина

Житомир
zx19, Cудя по рисунку в приеме он работает (наличие шума). Проверь на комутаторах наличие напряжения питания для зондирую-
щих посылок (передача) в пределах 50-150в точно не скажу, на разных аппаратах разное.Также нужно проверить выхода с комутаторов на кристаллы.Если импульсы есть значит виноват датчик. Также можно попробовать возбудить датчик с другого УЗИ датчика. Это делается через пластиковую бутылку с водой. Тогда будешь знать точно.

zx19Дата: Среда, 10.Июн.2009, 18:27 | Сообщение # 7
Vse
OFFлайн
Российская Федерация

Саратов
уточнения. если приложить руку к датчику появляется какое то изображение в виде зебры. если датчик приложить к металлической пластине появится такое изображение см рис. если вытащить одну из двух плат на которых написано RDLY (перевел как линия задержки), то изображение не меняется. может зебра получается если сдохла одна из линий задержек?

SeptДата: Среда, 10.Июн.2009, 21:34 | Сообщение # 8
OFFлайн
Украина

Житомир

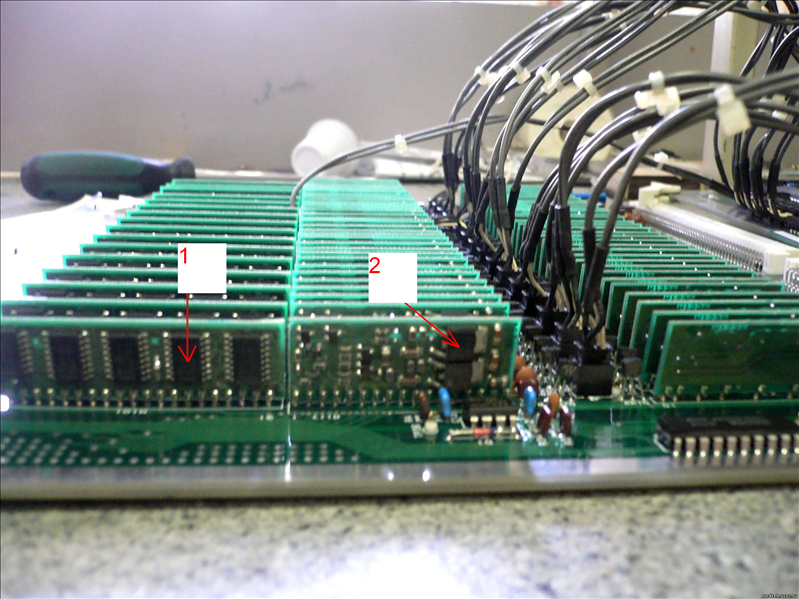

zx19, Не стоит прикладывать к датчику металлические предметы. Покажи картинки, в холостую а потом приложи датчик себе к животу, чтобы охватить весь датчик, рукой так не сделаешь. Гель обязательно. Последнее привешеное не похоже на то, что ты нарисовал. Это линейки памяти, эхо перед обработкой и выводом на монитор записывается сюда и с каждой новой посылкой-перезапись. Сначала попробуй почистить ластиком и помыть спиртом разьемы этих плат.

zx19Дата: Среда, 10.Июн.2009, 22:39 | Сообщение # 9
Vse
OFFлайн
Российская Федерация

Саратов

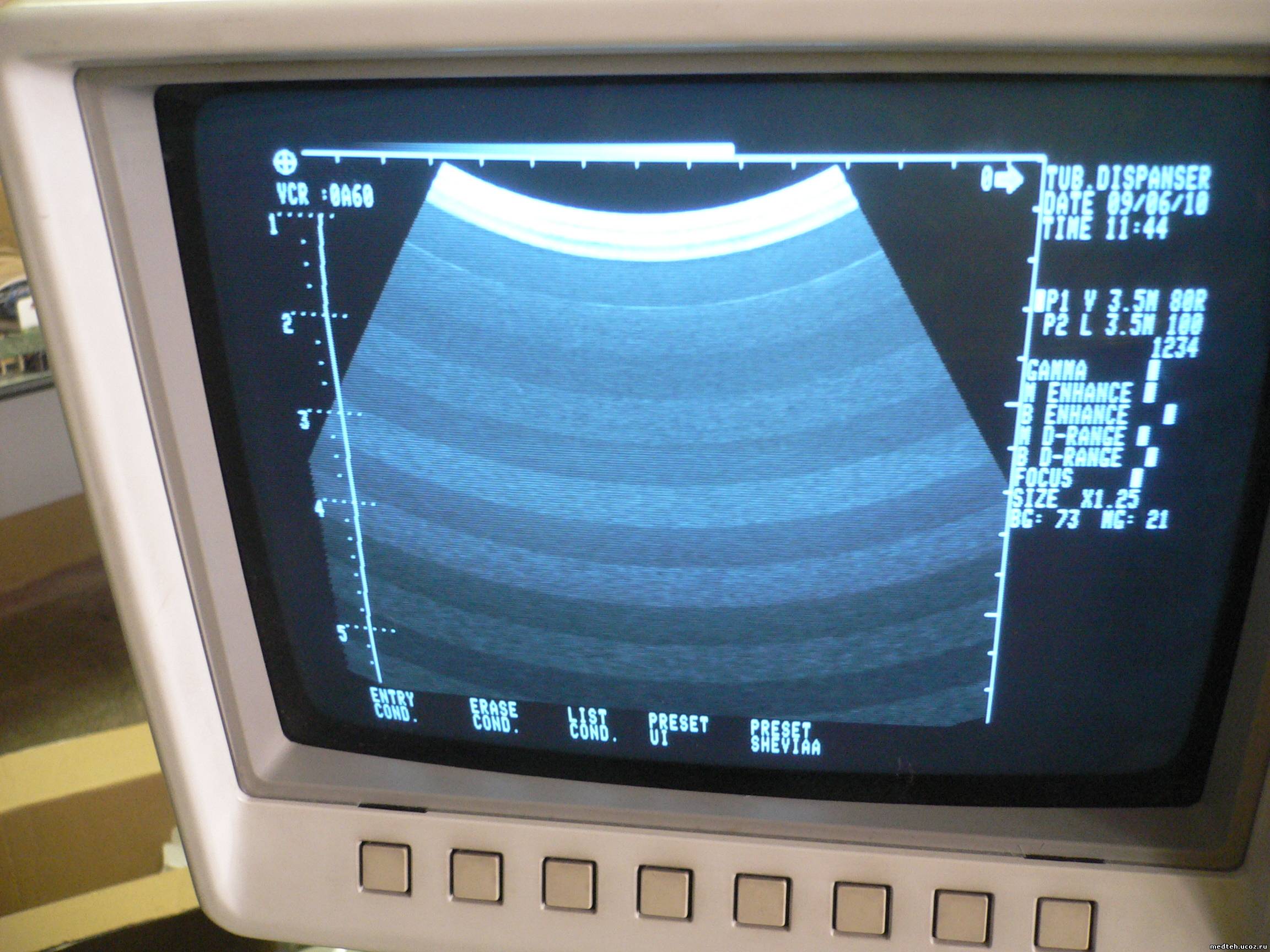

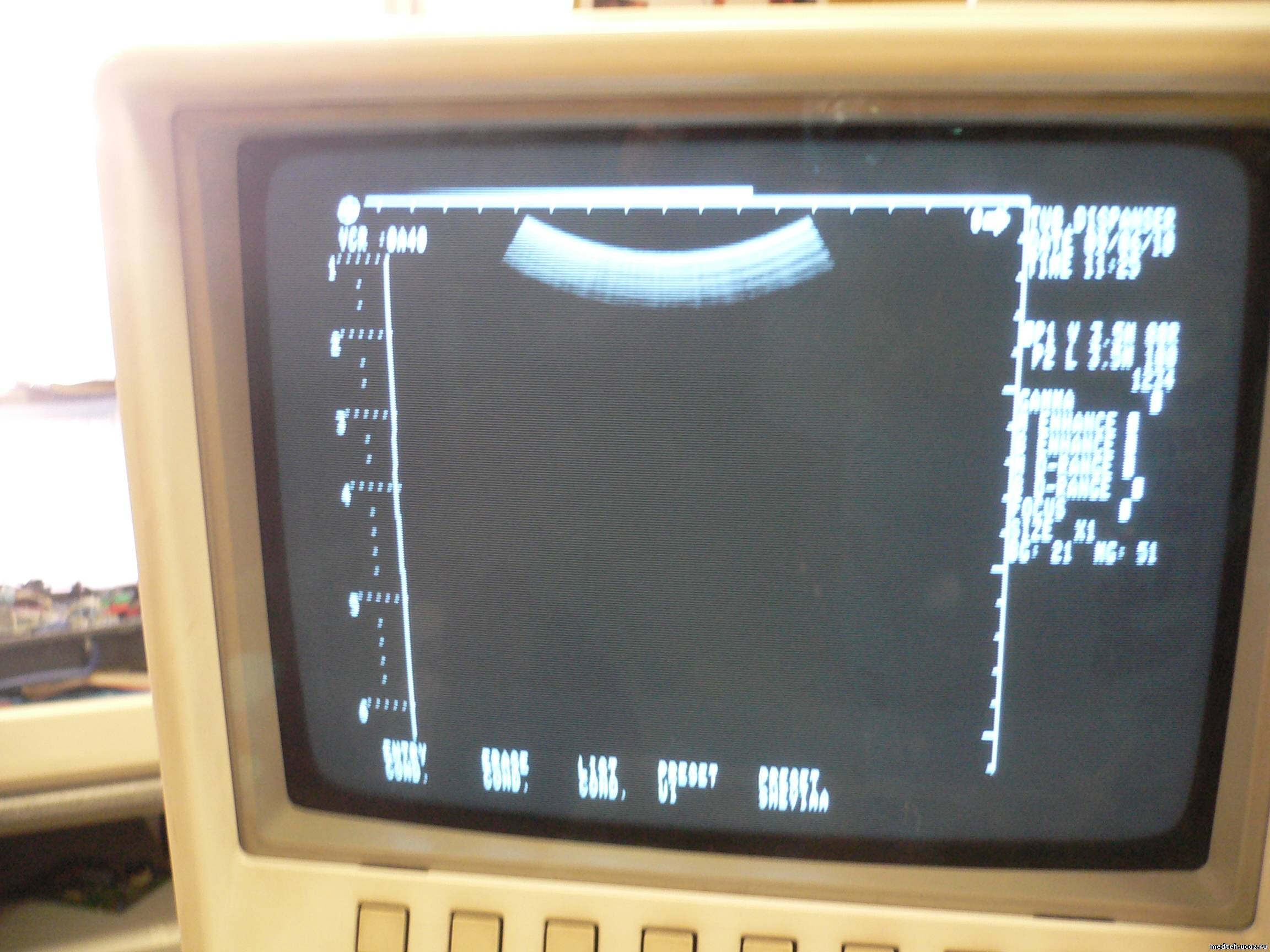

это картинка на экране когда датчик в воздухе

zx19Дата: Среда, 10.Июн.2009, 22:45 | Сообщение # 10
Vse
OFFлайн
Российская Федерация

Саратов

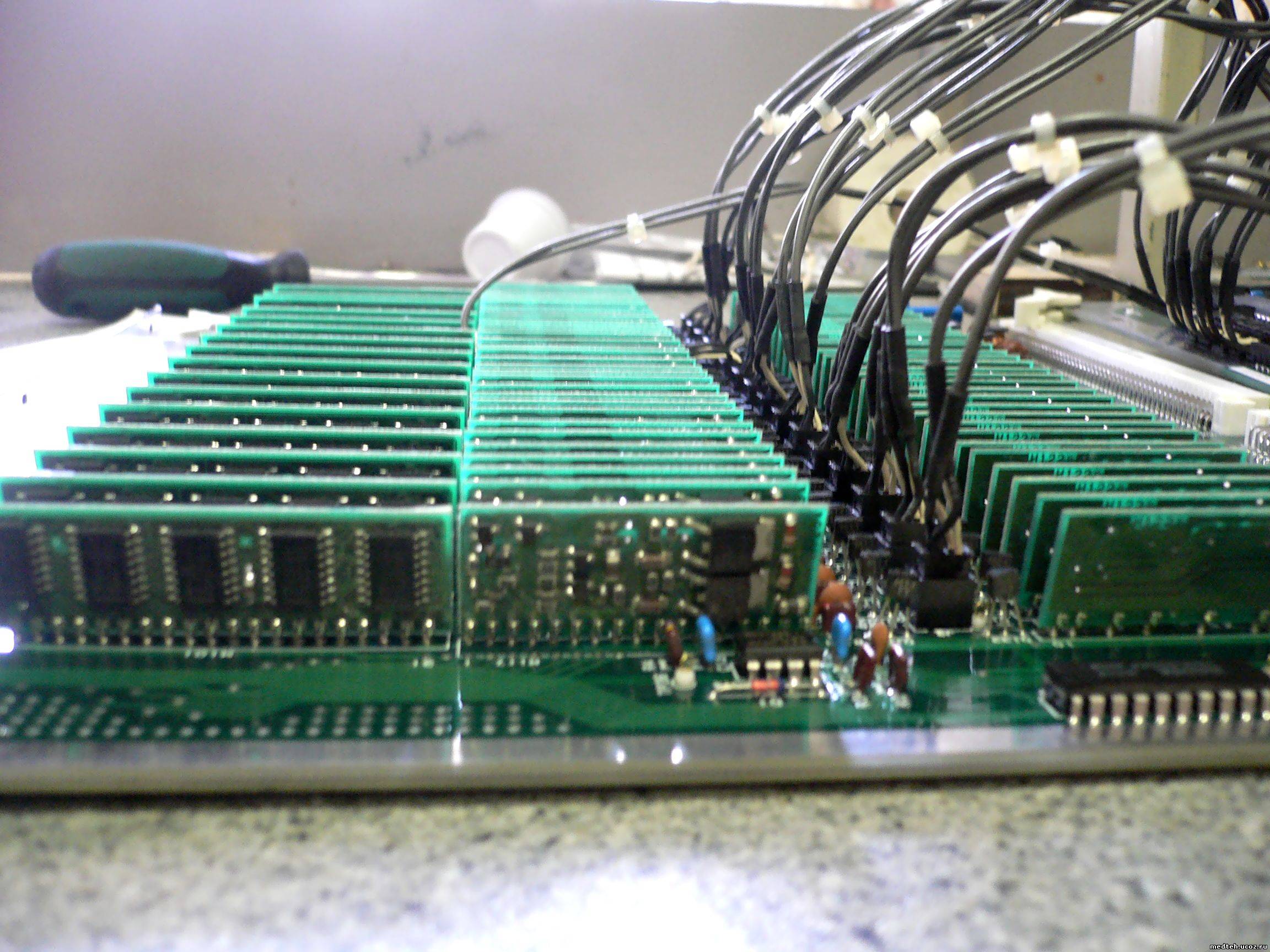

эта плата соединяется с платой ввода-вывода ультразвука (на ней стоят высоковольтные ключи 16 шт и 5 вольтовые реле 32шт) планки которые я выделил при работе греются. не смог понять это нормально или так не должно быть. планки ниже это видимо память куда записывается эхо. они не греются.

zx19Дата: Среда, 10.Июн.2009, 22:47 | Сообщение # 11
Vse
OFFлайн
Российская Федерация

Саратов
Quote (Sept)
это картинка на экране когда датчик в воздухе
теперь похоже.

zx19Дата: Среда, 10.Июн.2009, 22:49 | Сообщение # 12
Vse
OFFлайн
Российская Федерация

Саратов

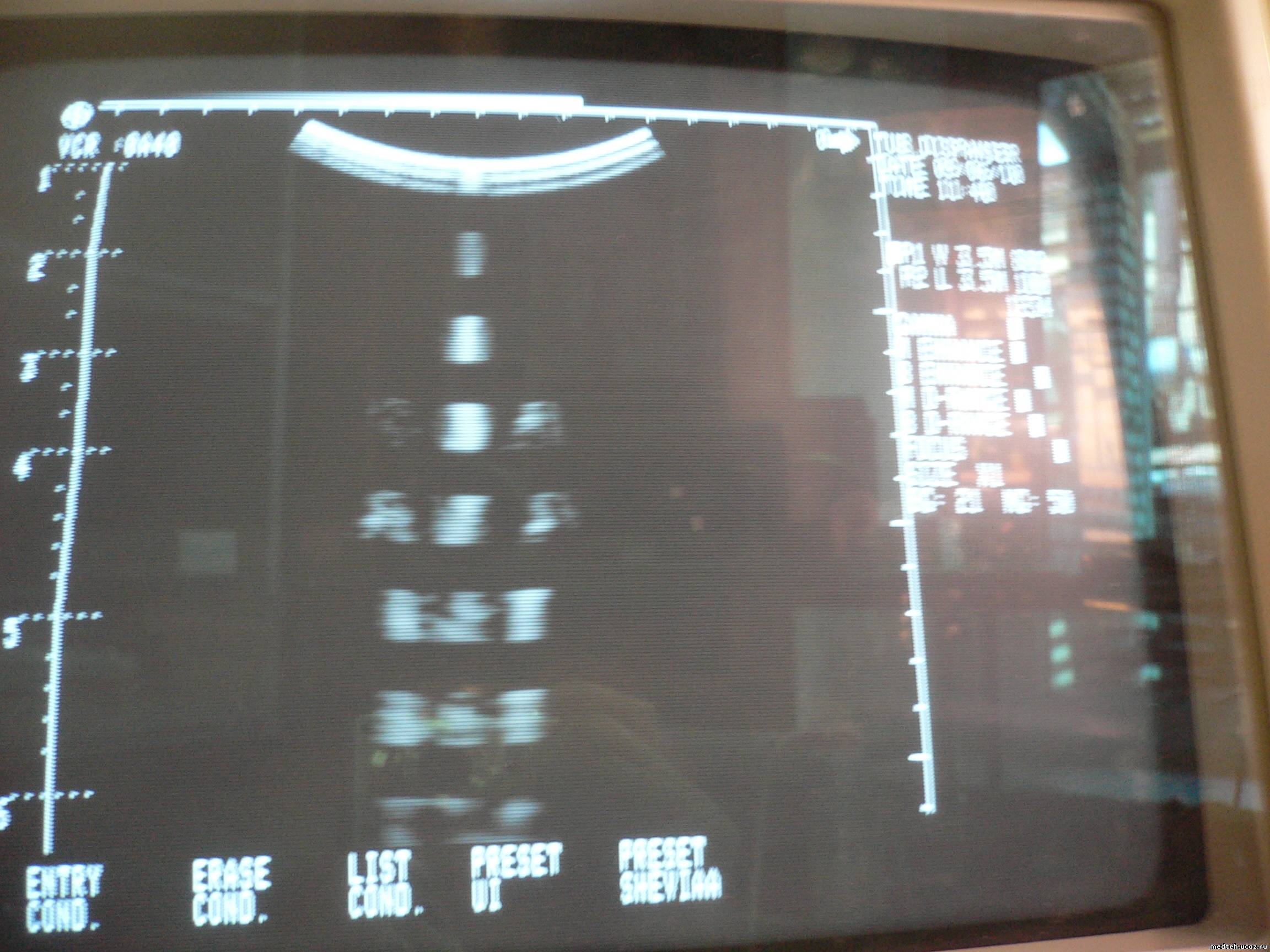

если GIAN выкрутить на максимум.

SeptДата: Четверг, 11.Июн.2009, 00:51 | Сообщение # 13
OFFлайн
Украина

Житомир
Quote (zx19)
планки которые я выделил при работе греются
это нормально. Количество полос в тельняшке, должно соответствовать
количеству корпусов микросхем памяти или быть кратным ему. Смотри как управляется память. Какие-то микросхемы остались или без записи или без опроса. И покажи как выпадает картинка.

SeptДата: Пятница, 12.Июн.2009, 18:01 | Сообщение # 14
OFFлайн
Украина

Житомир
zx19, Память ещё может блокироваться по пыли. Попробуй её удалить. Только обязательно нужны антистатические браслеты,
которые соединяют с корпусом платы а потом мягкой щеткой пройтись по корпусам, можно со спиртом. Холодного пая на разьемах нет?

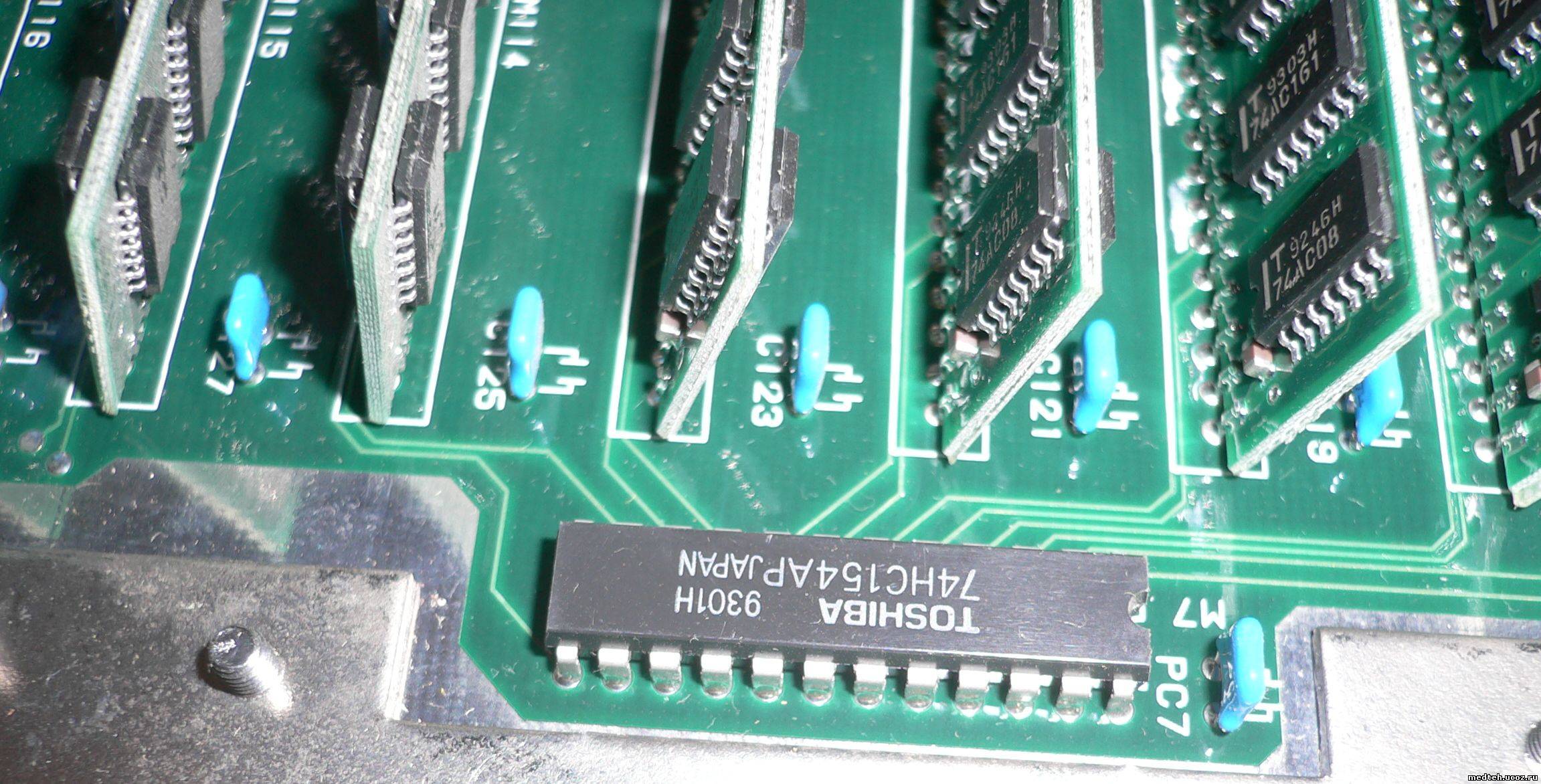

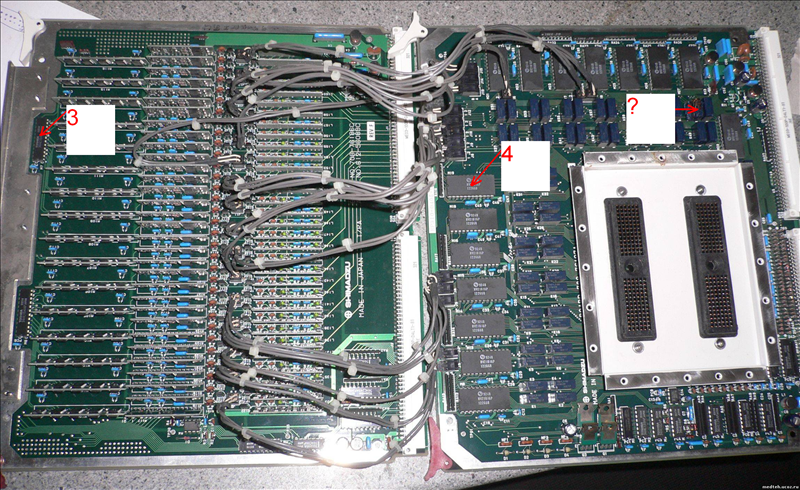

Что это за микросхемы? (красным) Из-за провода всего не видно. Куда они включены? Что с другой стороны?(желтым)

zx19Дата: Понедельник, 15.Июн.2009, 20:53 | Сообщение # 15
Vse
OFFлайн
Российская Федерация

Саратов

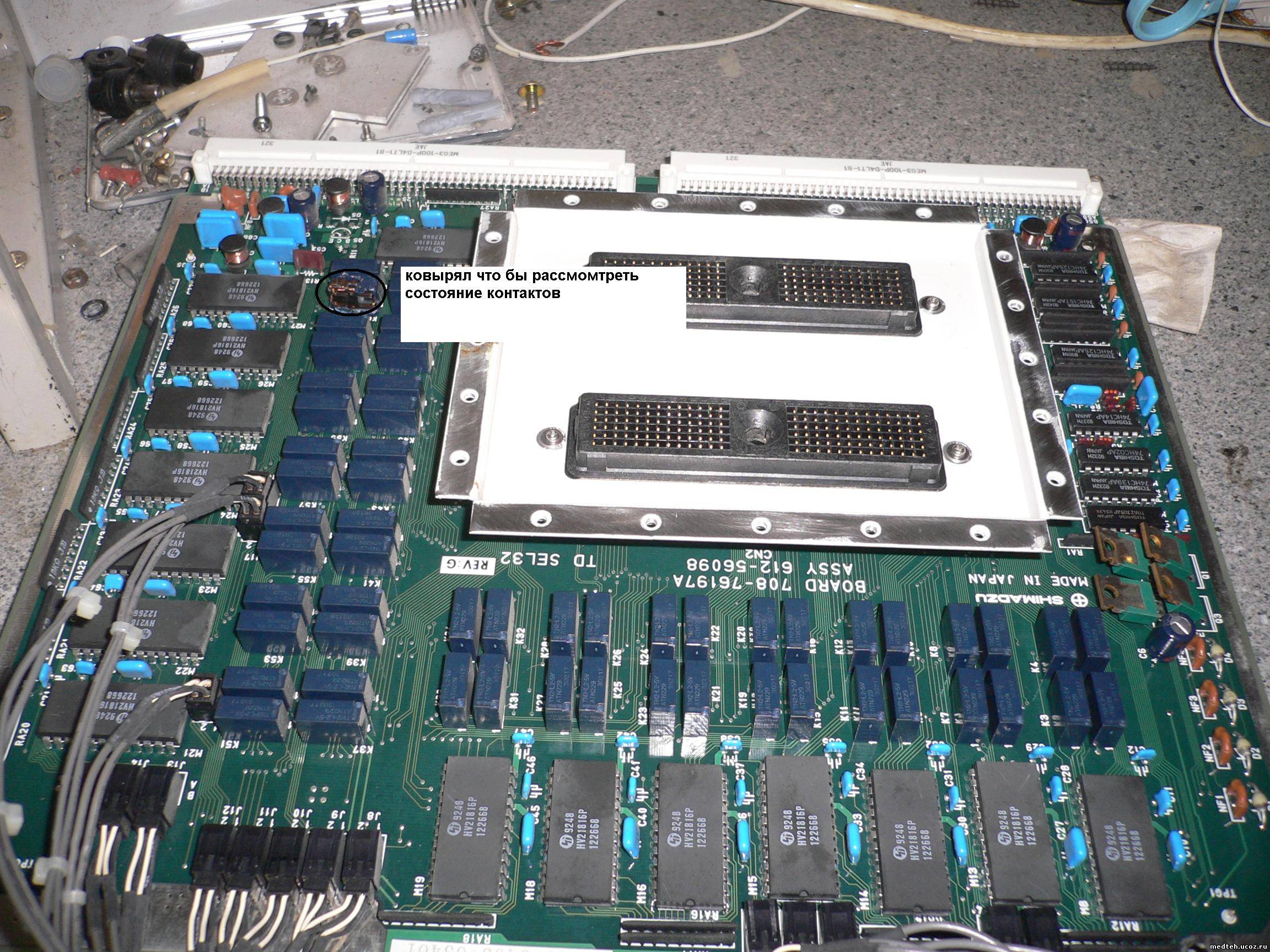

итак начнем сначала. прибор приехал с неисправностью: после 1 - 2 часов работы пропадет сектор. то, что на экране была зебра - это одно из плат rdly не была вставлена до конца. что имеем при включении см. фото 1:

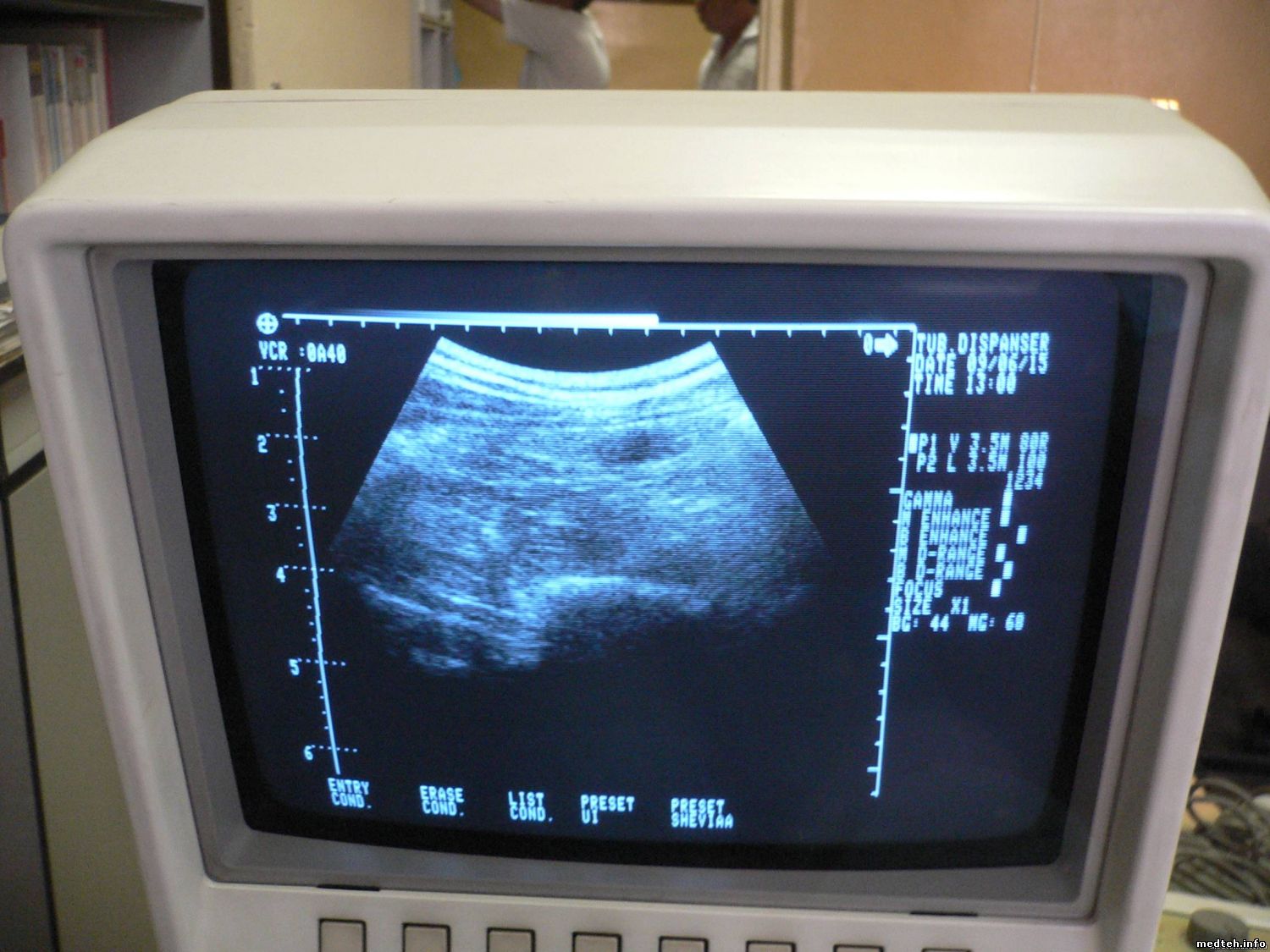

если сканировать живот с гелем видно это см. фото 2:
непонятно почему нет низа картинки ... если прислонить излучатель к металлу низ сразу появляется очень четко .

zx19Дата: Понедельник, 15.Июн.2009, 21:08 | Сообщение # 16
Vse
OFFлайн
Российская Федерация

Саратов

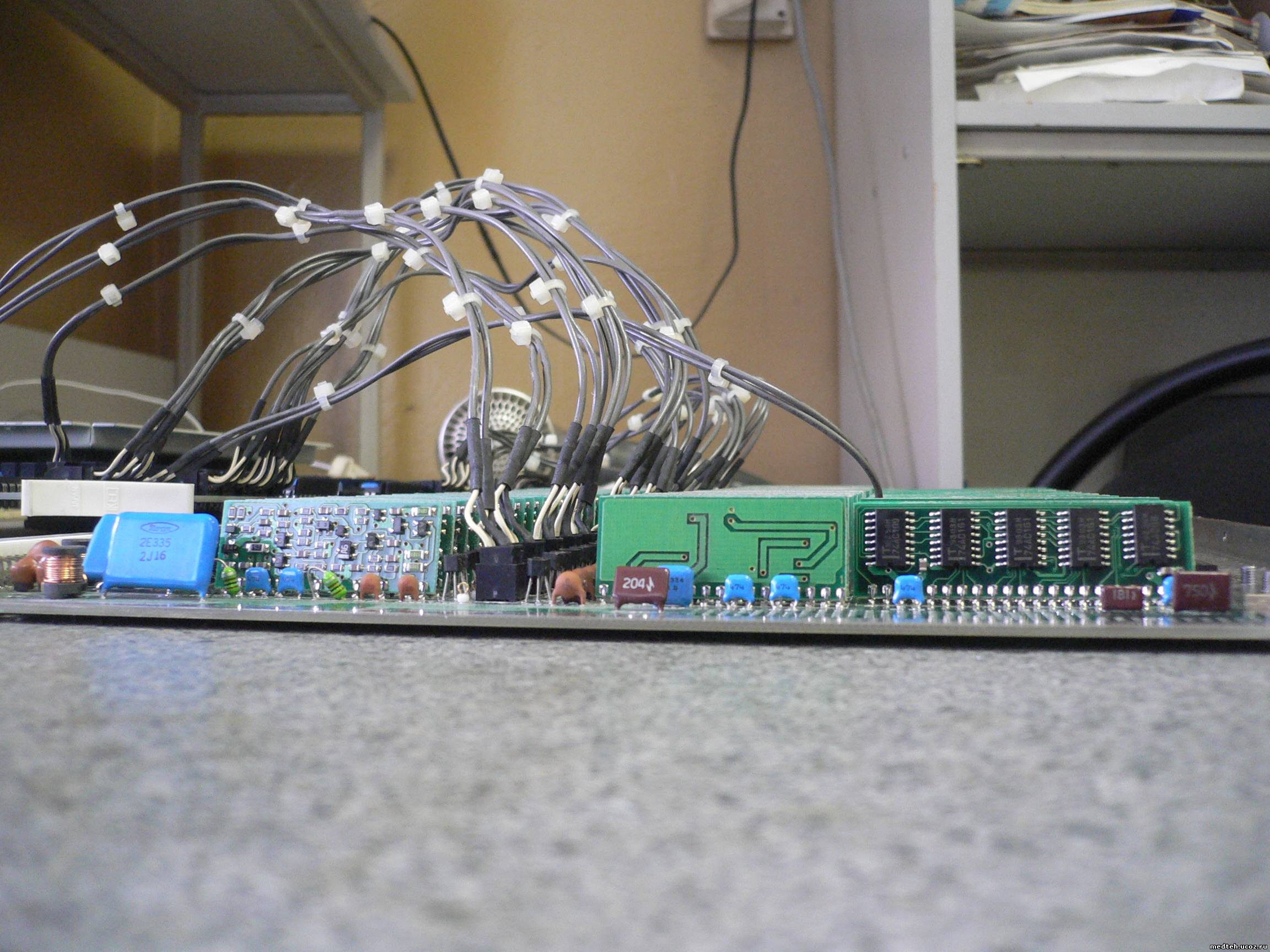

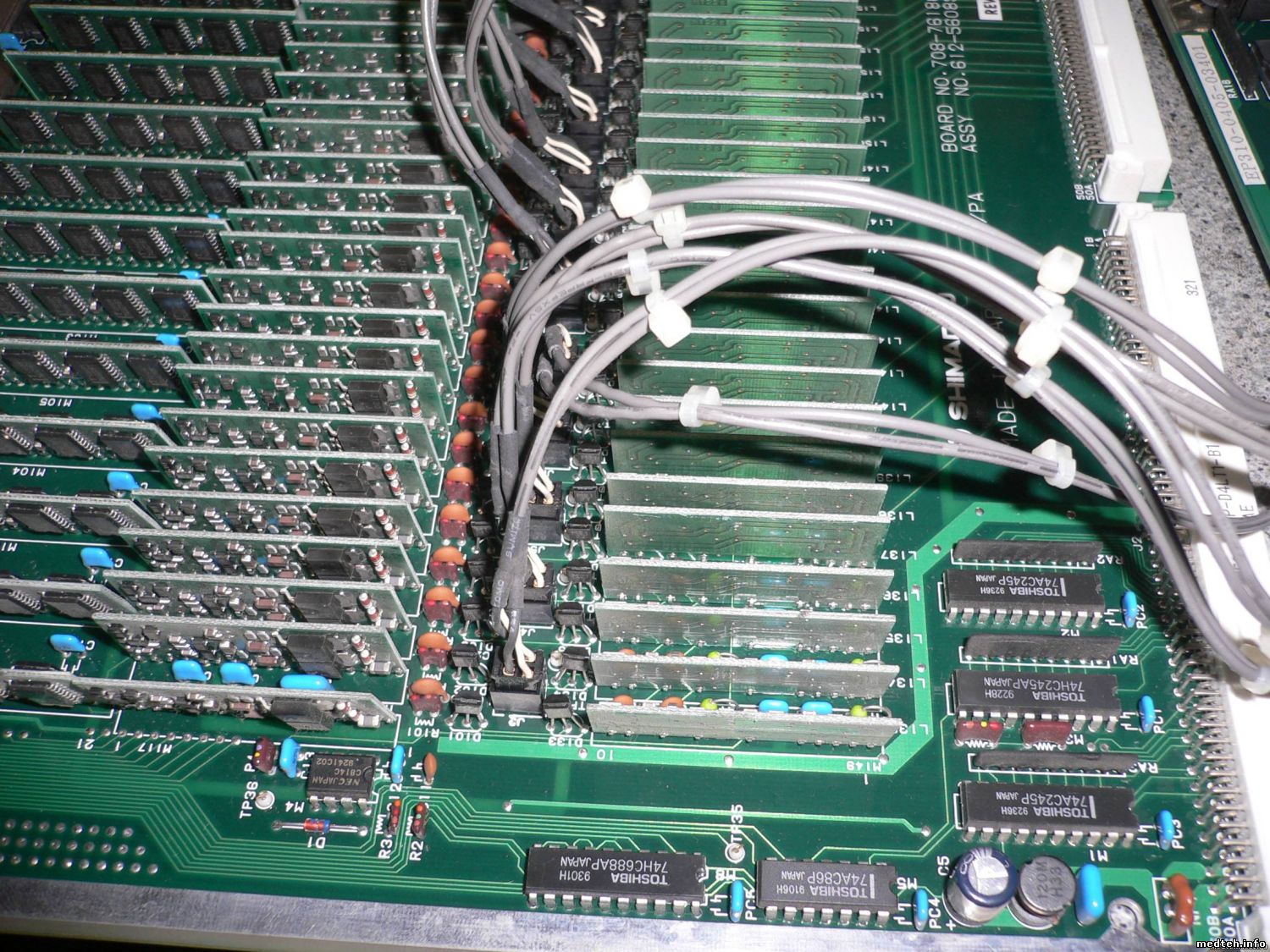

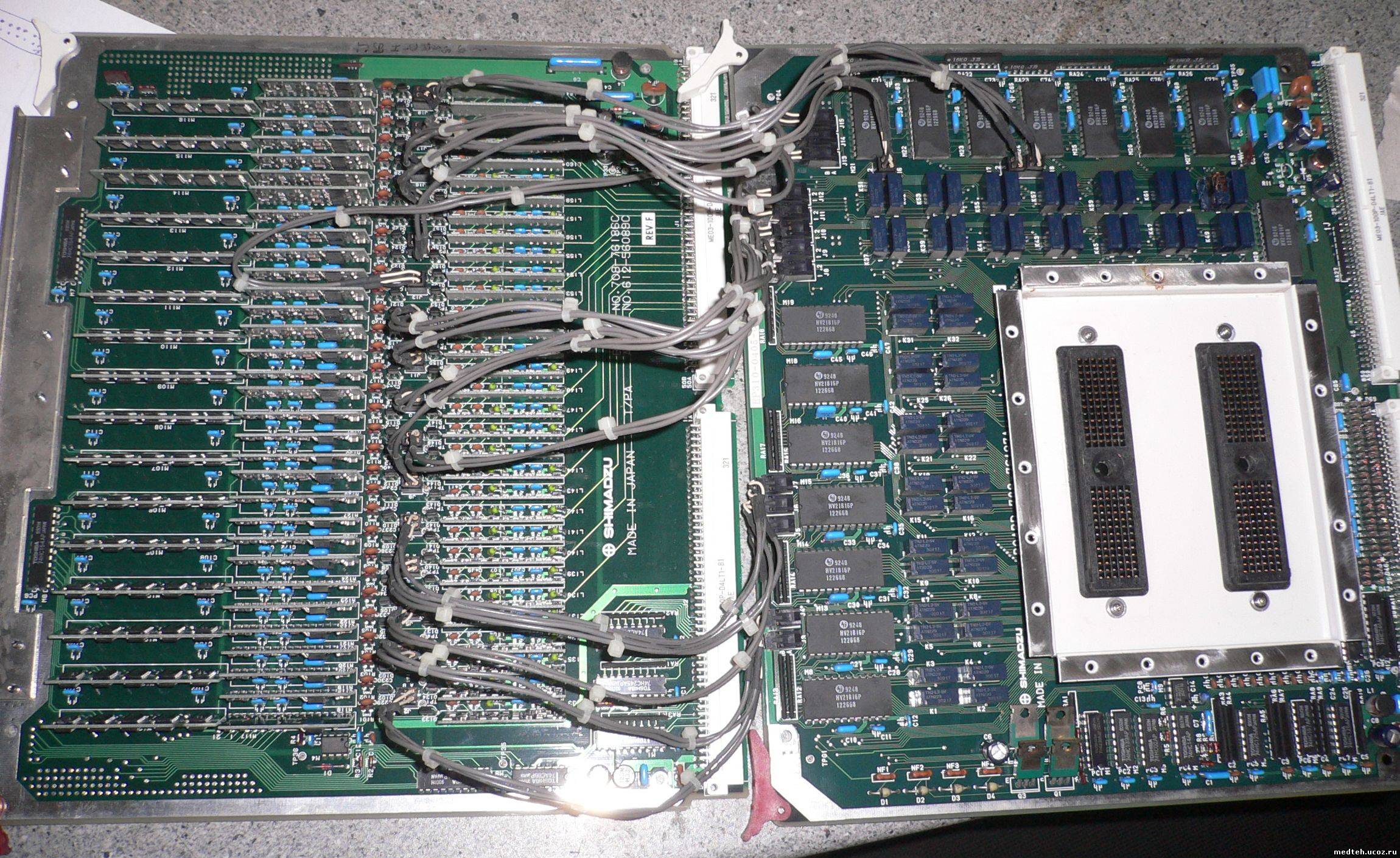

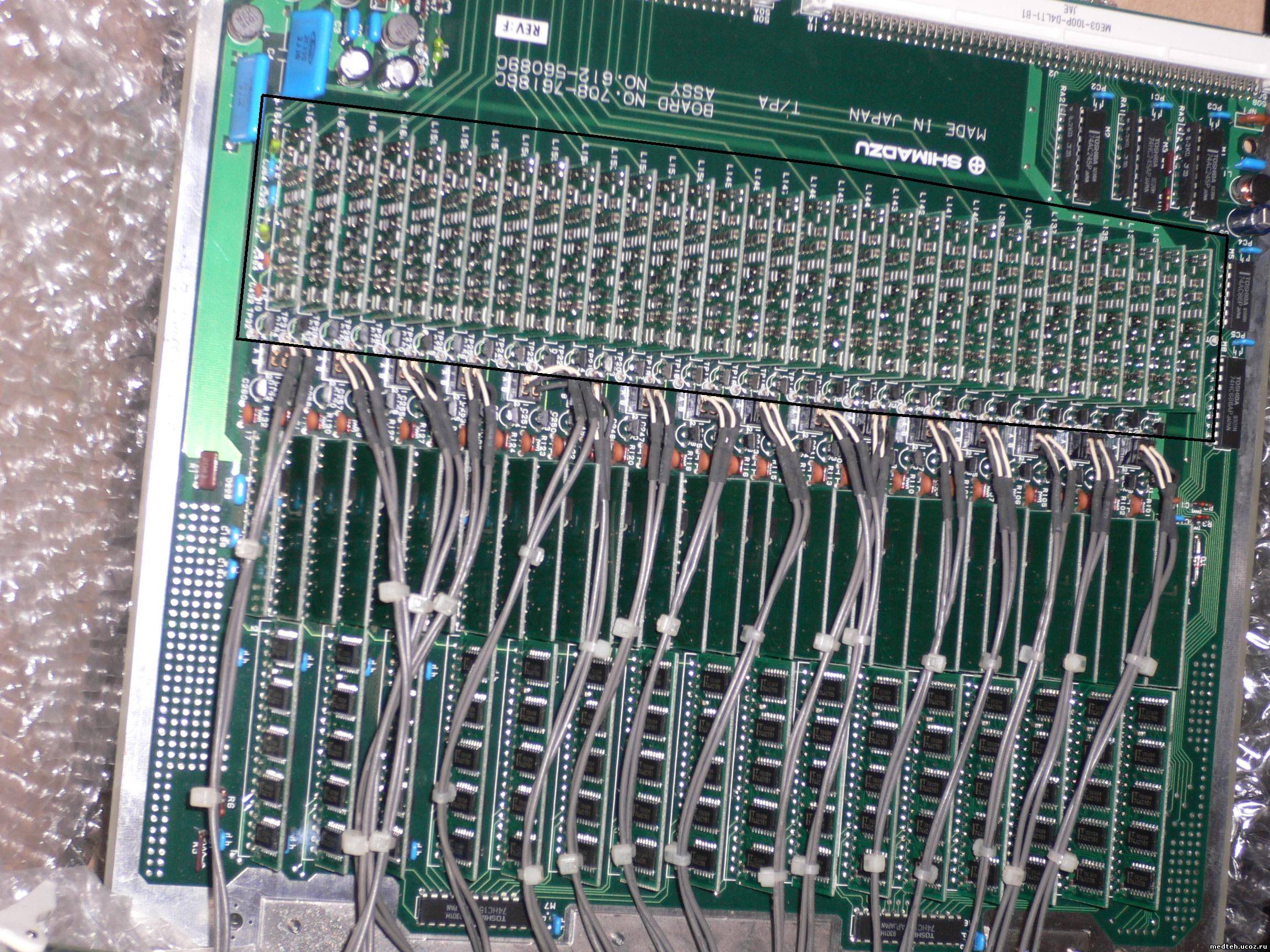

генерация, прием, выход уз осуществляют эти две платы. как я понял правая плата переключает с помощью 32 реле линию на конвекс, а с помощью вв коммутаторов излучение идет на кристаллы. проводники, что соединяют платы с левой стороны упираются в маломощные транзисторы, которые управляются планками, находящимися слева и справа от разъёмов. провода справа упираются в вв ключи.


Сообщение отредактировал zx19 - Понедельник, 15.Июн.2009, 21:09

zx19Дата: Понедельник, 15.Июн.2009, 21:17 | Сообщение # 17
Vse
OFFлайн
Российская Федерация

Саратов
левая плата близко.

дороги от выделенных микросхем уходят в планки памяти, их управление идет от микросхем на предыдущем фото. пока нет возможности посмотреть платы на предмет локального нагрева после двух часов работы. мыслей о природе неисправности пока так же нет.

SeptДата: Вторник, 16.Июн.2009, 01:13 | Сообщение # 18
OFFлайн
Украина

Житомир
Картинка на животе хорошая. С металлом ты получаешь жеский отраженный сигнал и видишь не глубину а забитый датчик, это не хорошо для кристаллов. Теперь определяйся что у тебя пропадает через 1-2 часа, эхо или излучение. Чтобы посмотреть четкость картинки в полевых условиях, в кусок хозяйственного мыла я загоняю две выровняные скрепки, одну примерно посредине другую перпендикулярно,
ближе к дальнему концу и датчиком смотрю в торец. Это проходит только с линейкой, под конвекс надо подрезать.

SeptДата: Среда, 17.Июн.2009, 00:34 | Сообщение # 19
OFFлайн
Украина

Житомир
zx19, Подпиши цифры. Не все могу рассмотреть.

zx19Дата: Среда, 17.Июн.2009, 19:50 | Сообщение # 20
Vse
OFFлайн
Российская Федерация

Саратов
продолжим.

zx19Дата: Среда, 17.Июн.2009, 19:58 | Сообщение # 21
Vse
OFFлайн
Российская Федерация

Саратов
сегодня после двух часов работы сектор не пропал. завтра оставлю на день. на этих платах пальцометром ничего плохого не определяется. так же заметил, что низа у конвекса практически никогда не бывает, а вот линейная картинка рисуется практически на весь экран. посмотрел цифровым осц. блок питания. по 5 в показывает какие то безумные пульсации и пишет их величину 100-800 мВ. на +-15 так же пульсации. на 130 в картинка вроде приличная. осмотр б.п. ничего не показал. все электролиты соответствуют их емкости, еср у всех замечательное. в тупике. навесил на 5 в электролит с керамикой, пулисации практическии (читай фактически) не изменились. при таких пульсациях вся цифровая часть работает отлично.

SeptДата: Среда, 17.Июн.2009, 20:43 | Сообщение # 22
OFFлайн
Украина

Житомир
Супер.

А 2 это что? В импульсных устройствах питание часто играет в такт со схемой. Если есть сомнение, отключаю задающий и смотрю.

IgorAДата: Воскресенье, 21.Июн.2009, 11:18 | Сообщение # 23
Участник
У вас сообщений: 60
инженер
OFFлайн
Узбекистан

Ташкент
А если в тему.Просмотр пульсаций на импульснике УЗ,неблагодарное дело,слишком много наводок.Надо или заземлять осциллограф или
мерять на ТР на платах.

SeptДата: Воскресенье, 21.Июн.2009, 19:55 | Сообщение # 24
OFFлайн
Украина

Житомир
Quote (IgorA)
мерять на ТР на платах.
Расскажи подробнее.

IgorAДата: Понедельник, 22.Июн.2009, 00:08 | Сообщение # 25
Участник
У вас сообщений: 60
инженер
OFFлайн
Узбекистан

Ташкент
TP-Test Point.Чаще всего штырьки на плате для контроля сигналов и напряжений.Аналоговая и цифра имеют разные выводы питания с БП.
Входные платы имеют часто +12,-12,+5,+140В,на цифре +5,+12В.Зная цоколёвку микрух можно мерять прямо на них.

SeptДата: Понедельник, 22.Июн.2009, 00:56 | Сообщение # 26
OFFлайн
Украина

Житомир
Понятно. Если ТР=КТ подписаны это вообще прелесть.

IgorAДата: Вторник, 23.Июн.2009, 00:04 | Сообщение # 27
Участник
У вас сообщений: 60
инженер
OFFлайн
Узбекистан

Ташкент
Судя по фото ТР есть ТР.

SeptДата: Понедельник, 20.Июл.2009, 21:01 | Сообщение # 28
OFFлайн
Украина

Житомир
IgorA, За "ТР" извини. не подумамши.
zx19, Что у тебя вышло? Поделись.

zx19Дата: Понедельник, 20.Июл.2009, 21:19 | Сообщение # 29
Vse
OFFлайн
Российская Федерация

Саратов
после всех ковыряний и очисток от пыли блока питания и навешивания на 5 вольтовый выход конденсатора большой емкости с керамикой этот агрегат перестал убирать сектор. прошло две недели, жду что будет дальше.

nabiДата: Понедельник, 20.Июл.2009, 23:28 | Сообщение # 30
Участник
У вас сообщений: 201
Всего по немногу
OFFлайн
Казахстан

Караганда
zx19,какие результаты?

Сообщение отредактировал nabi - Понедельник, 20.Июл.2009, 23:48
