Эта тема является результатом объединения нескольких личных эгоистичных тем авторов, созданных с 2011 года, объединённых в эту тему для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы. Одно дело, рыскать по всему форуму с бесчисленным в нём количеством тем о разнообразном оборудовании различных тематик в поисках тем об искомом аппарате (а их насоздано множество), найдя которые, ещё и каждую прочитать. Другое дело, прочитать только одну тему про нужный аппарат, и уже только в ней искать ответ на свой вопрос ...
В этой теме собрана пока найденная на Форуме информация об аппарате УЗИ "Aloka SSD-1700" фирмы Hitachi.
Все вопросы, тем или иным образом, касающиеся этого аппарата, на которые в теме не найдены ответы, и ответы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним.
Для руководства и правильного поведения на Форуме и теме обязательно прочитайте с.255.
Перед прочтением этой темы рекомендуется предварительно прочитать тему про заземление УЗИ аппаратов со всеми ссылками в ней!
Ситуация такая, после ремонта выгоревшего стабилизатора +-5V нет напряжения на кт. HV в БП. На к.т. Bit0-Bit3 - 0 Вольт, они вроде отвечают за величину напряжения на выходе БП. Кто подскажет зависимость появления этого напряжения и какая плата за это отвечает? Документов вообще никаких нет
Дата: Пятница, 23.Дек.2011, 04:31 | Сообщение # 44
Участник
У вас сообщений: 85
Ремонт УЗИ
OFFлайн
Беларусь
Минск
Quote (SonoLife)
Пары 1-4 и 3-6, Вы говорите, между собой закорочены возле фильтра.
Да закорочены и одна из них идет еще на автомат разрывается синий провод. 1-2 - 00,9 когда на тестере стоит на 200 Ом 2-3 - 00,7 1-3 - 00,9
4-5 - 00,9 5-6 - 00,7 4-6 - 00,9
Мне что то эти показания показались странными и я раздобыл другой более навороченный тестер и для чистоты измерений на всякий случай отсоеденил колодку. В итоге: 1-2 - 00,8 когда на тестере стоит на 200 Ом 2-3 - 00,6 1-3 - 00,8
4-5 - 00,8 5-6 - 00,7 4-6 - 00,8
Ничего не понимаю. На землю проверил каждый вывод - ничего не звонится. Между совой они все выводы 123 и 456 звенят. Что делать?!
Дата: Пятница, 23.Дек.2011, 10:46 | Сообщение # 45
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
Ваш трансформатор имеет две первичные обмотки, подключенные к контактам 1-3 и 4-6 соответственно. Для америки они включены параллельно, для нашей сети их надо включить последовательно: 1. Синие провода на левой стороне колодки прикрутить к контакту 1. 2. Коричневые провода на левой стороне колодки - к контакту 6. 3. Между контактами 3 и 4 прикрутить перемычку из похожего по сечению провода. 4. Померять сопротивление между контактами 1и 6, получится примерно значение 1,0...1,2 для Ваших тестеров. 5. Собрать, включить, работать.
Дата: Пятница, 23.Дек.2011, 11:27 | Сообщение # 46
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
Выводы обмоток на контактах 2 и 5, судя по всему - для внутрияпонского потребления с напряжением сети 100 Вольт. Помните об этом, если аппарат попадет в "глубинку" :)
Дата: Воскресенье, 25.Дек.2011, 19:28 | Сообщение # 47
Участник
У вас сообщений: 85
Ремонт УЗИ
OFFлайн
Беларусь
Минск
Спасибо за помощь Сделал как вы говорите. Сопротивление между 1 и 6 стало 1.1. Но вот зачем тогда до этого на обмотке 1 и 3 синий кабель разрывается на Автомат , а 4 и 6 обмотка без Автомата?? И зачем скручивать синие и коричнивые провода между собой - это же ведь одно и тоже от фильтра идет и сечение там явно больше чем в обмотках на трансе?
Дата: Понедельник, 26.Дек.2011, 01:18 | Сообщение # 48
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
Ответ на второй вопрос - чтобы не болтались в аппарате. На первый - не знаю, может перестраховка какая-то, типа первая защита автоматом - от к.з. в тумблере включения, реле и фильтре, и вторая - собственно в трансформаторе. Только в "американском" включении последняя, если Вы все правильно расписали, вызывает сомнения. Хотите оставить, действительно, отрежьте лишний синий провод между фильтром и 1-м контактом колодки.
Дата: Понедельник, 26.Дек.2011, 02:42 | Сообщение # 49
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
Работает защита и в исходном "американском" варианте: к.з. в цепи вторичной обмотки трансформатора вызовет одинаково большие токи в обеих первичных обмотках, от одного из которых и сработает автомат.
Дата: Понедельник, 26.Дек.2011, 11:56 | Сообщение # 50
Участник
У вас сообщений: 85
Ремонт УЗИ
OFFлайн
Беларусь
Минск
Quote (SonoLife)
Работает защита и в исходном "американском" варианте: к.з. в цепи вторичной обмотки трансформатора вызовет одинаково большие токи в обеих первичных обмотках, от одного из которых и сработает автомат.
Я правильно понимаю, что мне тоже на контакты 1 и 6 надо подключиться через автомат?
Дата: Понедельник, 26.Дек.2011, 12:17 | Сообщение # 51
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
Синий на конт.1 через автомат, а коричневый на конт. 6 как есть. Нарисуйте схему, как Вы ее себе предстваляете, по живым проводам оно легче, чем по фотографиям. Вообще-то, давно пора включать и тему закрывать.
Дата: Вторник, 20.Мар.2012, 09:34 | Сообщение # 52
Заглянувший
У вас сообщений: 3
инженер
OFFлайн
Казахстан
Чимкент

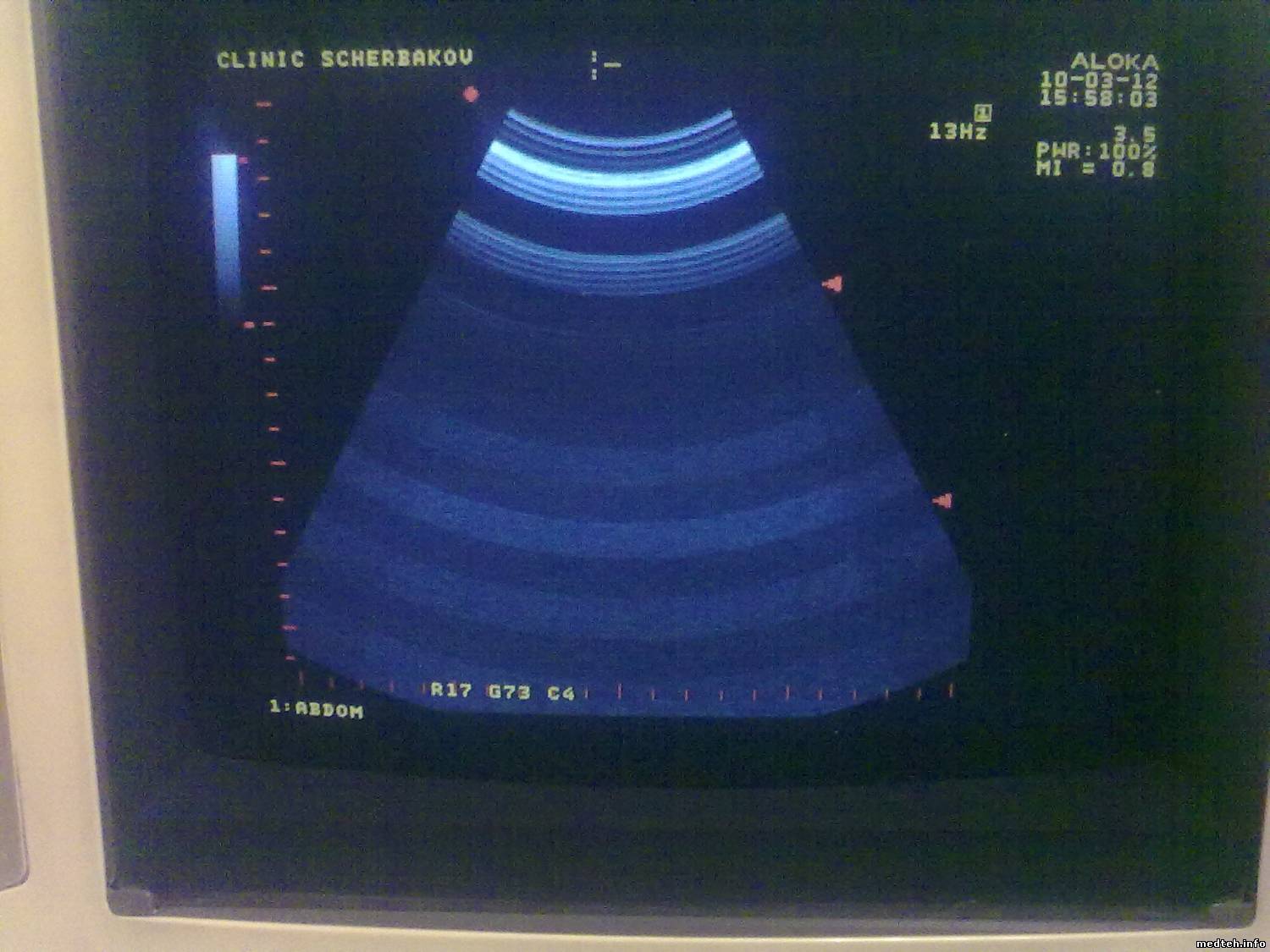

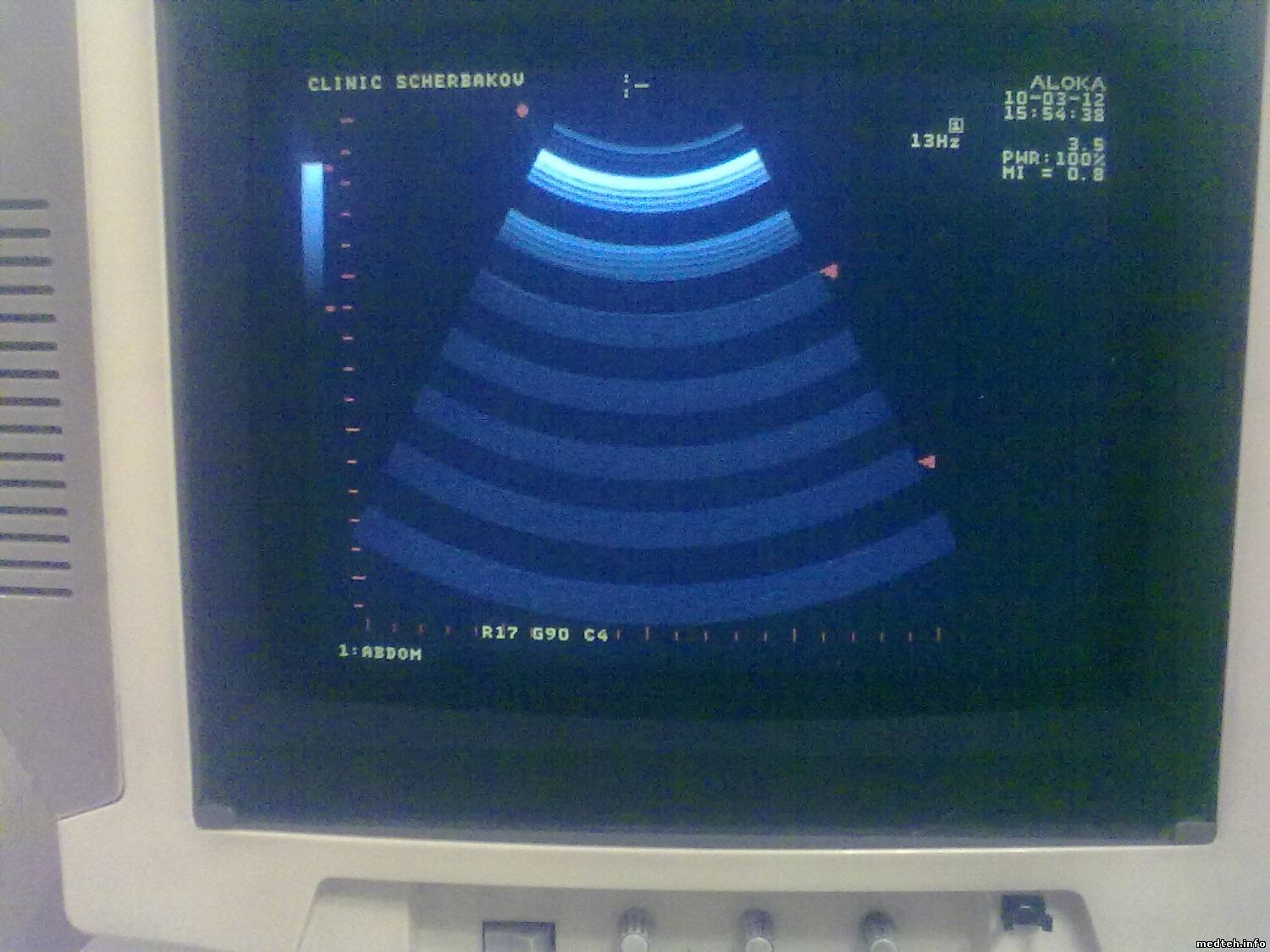

У аппарата после загрузки на экране появляются горизонтальные полосы, в этих тёмных "провалах" очень плохо видно при исследовании. Периодически эти провалы исчезали потом снова появлялись, причем без какой либо закономерности. Доктора говорили что чаще появлялись когда в кабинете становилось жарко. После просмотров всех возможных форумов, на одном из забугорных "Fixya", обращают внимание на платы Focus-1 и Focus-2. Это EP415103EE и EP415102EE, фото и Картинка c экрана выглядит на фото . До меня пытались ремонтировать и даже купили плату EP415102EG. Разница в последней букве. Но с ней картинка ещё хуже, фото Вопрос: 1. Регулируются ли эти платы, если проблемма вообще в них? 2. Можно ли эти платы поменять местами для проверки, вроде всё идентично, за исключением номеров плат, номера прошивок на ПЗУ тоже одинаковы. Буду признателен за любую помощь. Спасибо.
Дата: Вторник, 20.Мар.2012, 11:42 | Сообщение # 53
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев

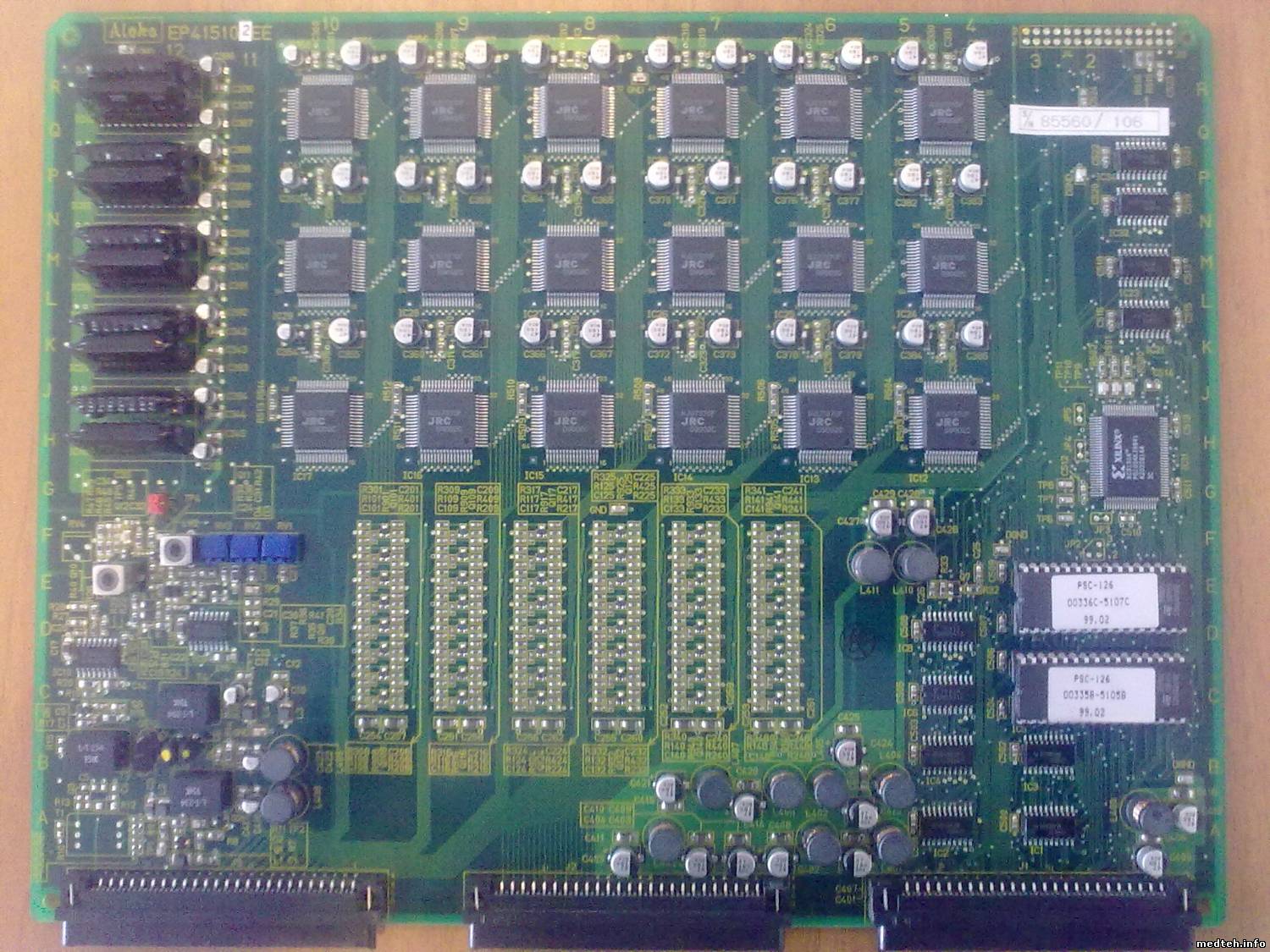

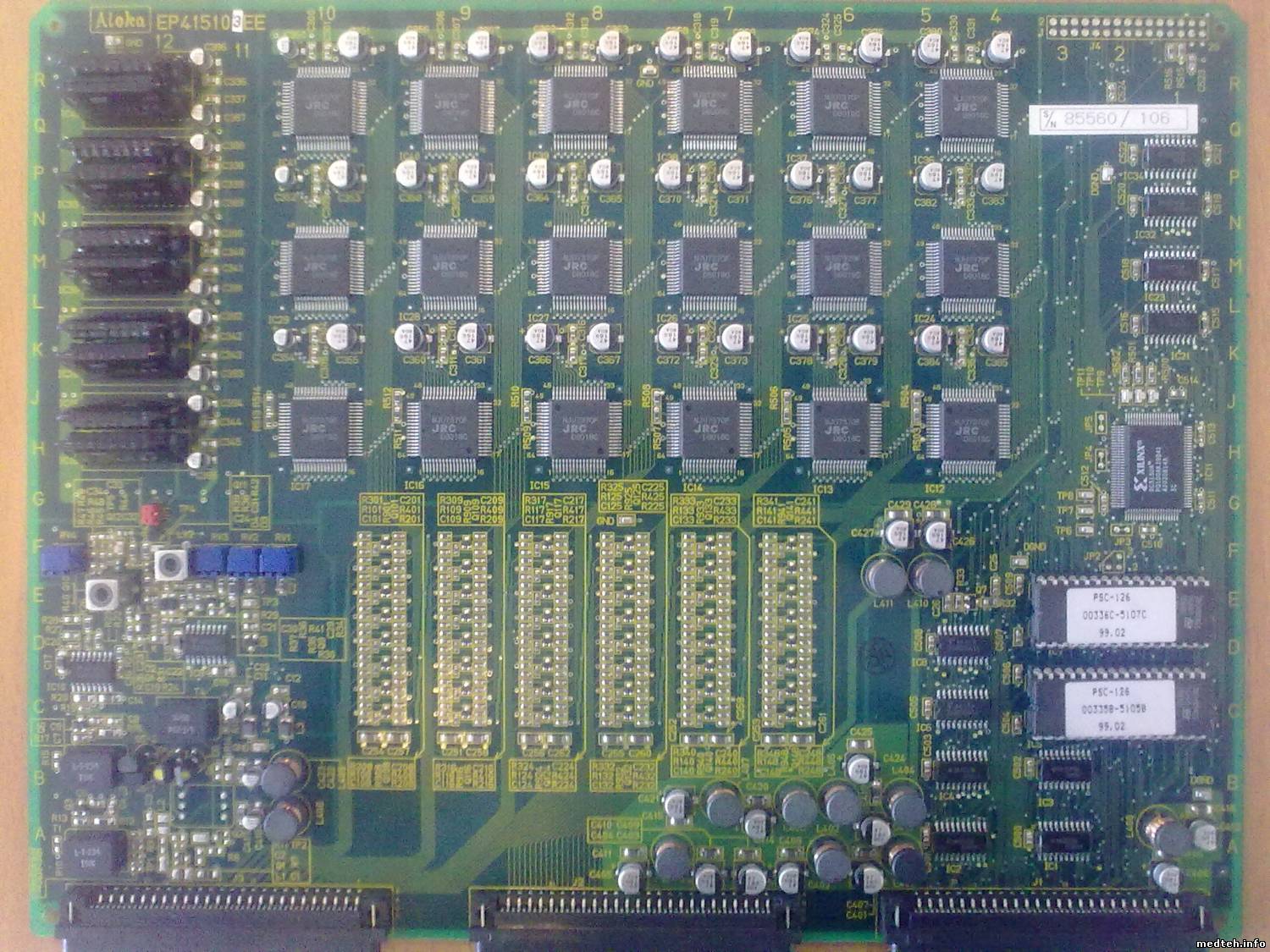

Похоже, что в этой Алоке схемотехника конца 80-х - "квазидинамическая" фокусировка на прием: одна плата с массивом аналоговых коммутаторов и линиями задержки фокусирует сигнал в 8-ми четных зонах по глубине, а вторая - в нечетных.
Я-бы поменял платы местами - если рабочие и нерабочие зоны тоже поменяются, значит виновата плата. Если станет плохо во всех зонах - значит управление платами не обеспечивает их переключение. Наверное, и по одной плате можно втыкать- переставлять.
Уровни выходного сигнала плат в таких системах обычно подстраивались, у Вас для этого могут служить синенькие штучки в левом нижнем углу плат, напоминающие потенциометры. Эхо-сигналы от двух плат могут суммироваться на общей нагрузке, в роли которой выступает "верхний" транзистор каскодной схемы (расположен где-то на плате с АЦП), а нижние транзисторы - в том-же углу на Ваших платах, их еще прозвоните.
Дата: Вторник, 20.Мар.2012, 12:37 | Сообщение # 55
У вас сообщений: 830
Ультразвук
OFFлайн
Украина
***
У меня подобный дефект был на других системах, не Алока. Умирали аналоговые гибридные ЛЗ, они у Вас в левом верхнем углу плат. Попробуйте прорисовать схему и посмотреть осциллографом сигнал после них. С SonoLife согласен: Я-бы поменял платы местами - если рабочие и нерабочие зоны тоже поменяются, значит виновата плата. Если станет плохо во всех зонах - значит управление платами не обеспечивает их переключение. Наверное, и по одной плате можно втыкать- переставлять.
Дата: Вторник, 20.Мар.2012, 13:17 | Сообщение # 56
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев
Кстати, да, в первую очередь найдите у этих ЛЗ начала, концы и промежуточные отводы - все должны звониться между собой и никто на землю. Если повезет и найдете обрыв - у Вас есть их много на запасной плате. Может быть, и вся совокупная линия задержки должна звониться насквозь, но вряд-ли - обычно между ними стоят каскады усиления для компенсации затухания в ЛЗ, тогда и их транзисторы прозвоните.
Дата: Суббота, 24.Мар.2012, 15:51 | Сообщение # 58
Заглянувший
У вас сообщений: 3
инженер
OFFлайн
Казахстан
Чимкент
Значит по порядку. 1. Платы менял местами, аппарат стартует, но изображение отсутствует, просто белый сектор и никаких полос, так же отсутствет характерный ВЧ свист. 2. По одной если вставлять тот же эфект, не работает и не запускается. Попробовал порегулировать резисторами, откликается в этих полосах на плате EP415102EE если с лева на право то первый (синенький). Вроде уровень сигнала возрастает, но внутри этой полосы видно еле еле, короче для работы не приемлемо. Вставил старую (не рабочую) дотронулся до резистора и заработало! Вроде всё отстроил, и через минуту опять полосы, опять кручу резистор восстановилось и пропало. Потом уже все, никаких реакций! Не пинайте резистор раз десять проверил, замечаний нет, номинал 200 ОМ. Резистор ксати стоит почти на минимальном сопротевлении 2 ОМ, на этой плате, на соседней плате 20 Ом. Платы всё таки имеют различие, вокруг транзисторов в левом углу, в другое место впаян ВЧ трансформатор и обвес вокруг него. Проверил линии задержки, L-DL-40S, 14 ножек. У всех 11 нога звонится на землю. Всем спасибо за участие! Какие будут мнения?
Дата: Вторник, 27.Мар.2012, 19:54 | Сообщение # 62
Стажер
У вас сообщений: 13
инженер-медтехник
OFFлайн
Российская Федерация
Волгоград
А с такой светомузыкой на 1700 Алоке никто не сталкивался? Куда лезть и что искать? Завтра начну с чистки и передёргивания плат, заодно и попробую вычислить, где память стоит и как управляется.
Дата: Вторник, 27.Мар.2012, 22:33 | Сообщение # 64
Участник
У вас сообщений: 205
Инженер
OFFлайн
Российская Федерация
Набережные Челны
Извиняюсь. Может, не ко времени, но у меня такой "провал" был на ACUSON 128XP. Появился после переезда в другое помещение. Сначала просто "промелькивало", потом стало появляться с прогревом и т.д. Там плат с ЛЗ несколько и они одинаковые - вычислил быстро. Саму ЛЗ определял постукивая по ним карандашом. На дефектной при постукивании на экране шли полосы и появлялось изображение. Может и вам "потюкать" ?
Дата: Пятница, 15.Июн.2012, 14:32 | Сообщение # 65
Завсегдатай
У вас сообщений: 270
инженер
OFFлайн
Российская Федерация
КАЛУГА
привет из Калуги.такая-же ситуация с полосами. л.з и грел и азотом поливал резисторы крутил но закономерности не выявил. возил в москву на тестирование эти платы .так они 2 недели без отказа отработали.возможно проблема в другом?
Дата: Суббота, 02.Мар.2013, 15:12 | Сообщение # 69
Стажер
У вас сообщений: 30
Инженер-электроник
OFFлайн
Российская Федерация
Российская Федерация
Вообще можно поменять на обычный компьютерный монитор. Главное посмотри какие провода идут к старому, и бери новый с такими же разьёмами. На каком то узи аппарате уже так делал.Главное пока не проверишь с другим монитором, новый не покупай.
Дата: Суббота, 02.Мар.2013, 15:37 | Сообщение # 70
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Цитата (losthell)
Вообще можно поменять на обычный компьютерный монитор.
Если бы так было просто, у обычного компьютерного монитора входы RGB и отдельно кадровый и строчный синхроимпульс, плюс отвратительная работа современных TFT мониторов cо стандартным VGA сигналом. Тут варианты есть - только сначала давайте определимся - прогрессивная или чересстрочная развертка на старом мониторе, готовы к радиолюбительским экспериментам и т.д.
Дата: Суббота, 02.Мар.2013, 20:58 | Сообщение # 71
Участник
У вас сообщений: 51
Электромеханик
OFFлайн
Российская Федерация
Оренбург
Пробовал 3 разных TFT и один ЖК -результат один- надпись- превышена частота. На Aloke-5000/5500- легко подключаются любые мониторы так как с УЗИ выходят выходят 2синхро-сигнала.
Дата: Воскресенье, 03.Мар.2013, 16:28 | Сообщение # 72
У вас сообщений: 830
Ультразвук
OFFлайн
Украина
***
Galeew, нужно подбирать монитор из разряда MultiSync, они позволяют работать с различными синхросигналами, в том числе и с синхронизацией по одному из каналов цвета (обычно по зеленому). В общем, нужно экспериментировать...
Дата: Воскресенье, 14.Июл.2013, 16:08 | Сообщение # 77
Участник
У вас сообщений: 85
Ремонт УЗИ
OFFлайн
Беларусь
Минск
Добрый день всем! Только все собрал, не включается. Полная тишина, как будто даже в розетку не вставил. Подскажите, пожалуйста, что могло сгореть в тот первый раз, когда я его в 220 воткнул? Могло ли что то сгореть? Заранее всем благодарен!
Дата: Четверг, 18.Июл.2013, 07:08 | Сообщение # 78
Участник
У вас сообщений: 209
Инженер ЭМА
OFFлайн
Казахстан
Алматы
Уважаемый , если Вы убедились что сопротивление первичной обмотки увеличилось в два раза , по сравнению с подключением на 110 вольт, то смело подключайте напрямую минуя всю коммутацию прямо на транс на эти контакты 220 вольт. и посмотрите как будет работать аппарат. А потом неспеша разбирайтесь с коммутацией и найдете где не доходит питание.
Российская Федерация
Украина
Беларусь
Сделал как вы говорите. Сопротивление между 1 и 6 стало 1.1. Но вот зачем тогда до этого на обмотке 1 и 3 синий кабель разрывается на Автомат , а 4 и 6 обмотка без Автомата?? И зачем скручивать синие и коричнивые провода между собой - это же ведь одно и тоже от фильтра идет и сечение там явно больше чем в обмотках на трансе?
Казахстан
: если при перестановке плат чередование "хороших" и "плохих" зон не поменяется, то виновато управление.
