Эта тема является результатом объединения нескольких личных эгоистичных тем авторов, созданных с 2011 года, объединённых в эту тему для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы. Одно дело, рыскать по всему форуму с бесчисленным в нём количеством тем о разнообразном оборудовании различных тематик в поисках тем об искомом аппарате (а их насоздано множество), найдя которые, ещё и каждую прочитать. Другое дело, прочитать только одну тему про нужный аппарат, и уже только в ней искать ответ на свой вопрос ...
В этой теме собрана пока найденная на Форуме информация об аппарате УЗИ "Aloka SSD-1700" фирмы Hitachi.
Все вопросы, тем или иным образом, касающиеся этого аппарата, на которые в теме не найдены ответы, и ответы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним.
Для руководства и правильного поведения на Форуме и теме обязательно прочитайте с.255.
Перед прочтением этой темы рекомендуется предварительно прочитать тему про заземление УЗИ аппаратов со всеми ссылками в ней!
Ситуация такая, после ремонта выгоревшего стабилизатора +-5V нет напряжения на кт. HV в БП. На к.т. Bit0-Bit3 - 0 Вольт, они вроде отвечают за величину напряжения на выходе БП. Кто подскажет зависимость появления этого напряжения и какая плата за это отвечает? Документов вообще никаких нет
Сделайте фото плат БП с обеих сторон и если можно замеры напряжений в контрольных точках. Я постараюсь как выберу время посмотреть такой-же УЗИ. Может там на месте и соорентируюсь чем смогу помочь.

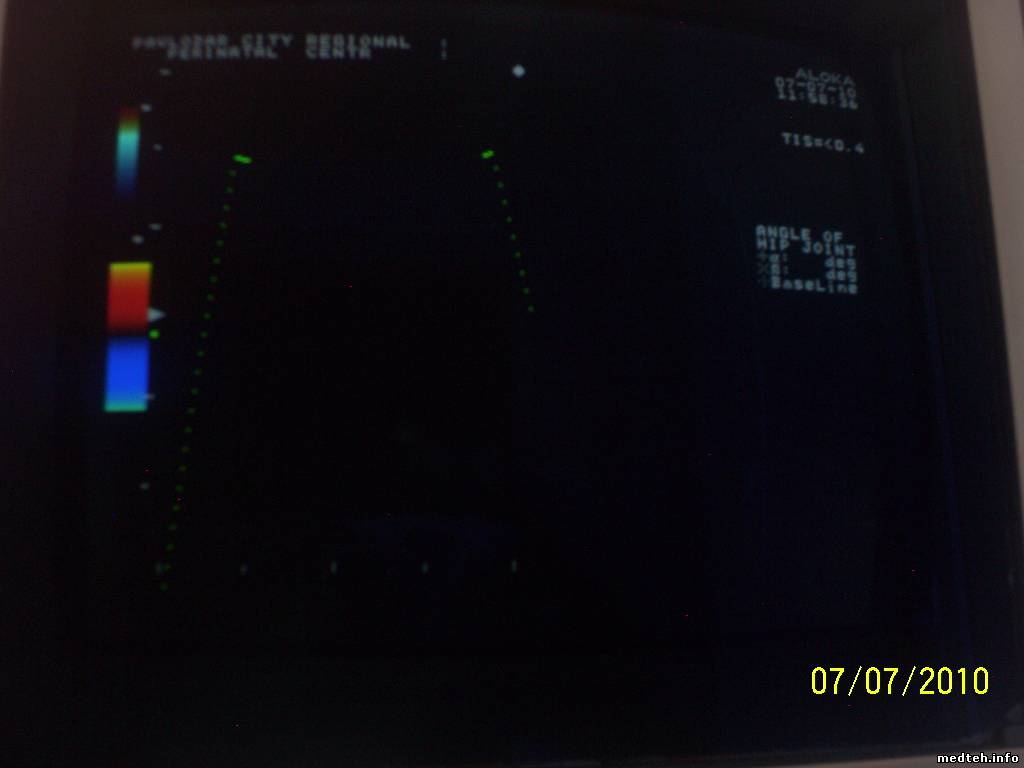

Доброго времени суток. Подскажите, что может быть, нет изображения в секторе просмотра. Из имеющейся информации есть только таблица напряжений питания, напряжения проверил, все в норме. С УЗИ аппаратами работаю недавно, прошу отнестись с пониманием.
Есть подозрение что причина в генераторе ультразвукавых импульсов, два индекатора на плате при инициализации зажигаются и тухнут, а во время работы не горят. Подскажите как можно выяснить приходят команды на запуск или нет.
Изображение довольно странное: -нигде не видно, какой датчик подключен, и ультразвуковое поле практически не выделяется. В норме, даже если нет передачи, должен быть хотя бы шум приемника. датчик при работе издает писк-свист, если этого нет - проблемы, скорее всего, в блоке питания по высокому, или в конденсаторах на плате передатчиков. К сожалению, по 1700-й у меня ничего нет и чинить ее не приходилось.

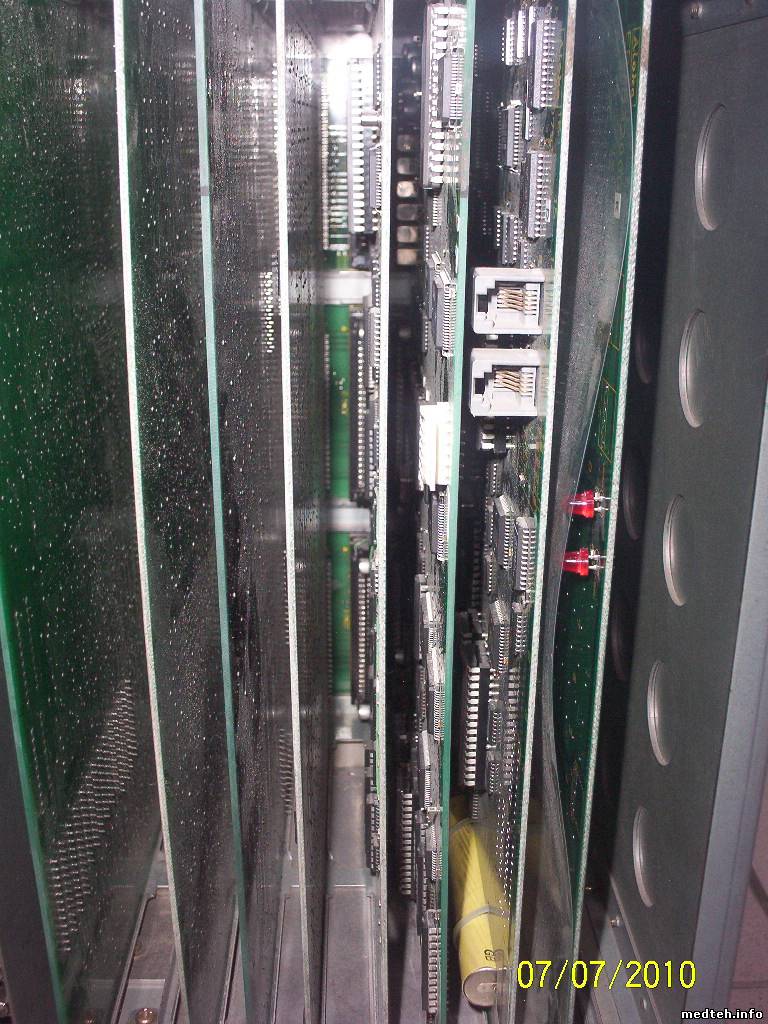

Были смещены три крайних блока EP383200GK и два последующих на один слот в право, возможно это и было причиной поломки. Подскажите что магло выйти из строя. Если есть возможность подскажите назначение блоков
Да, все напряжения в норме, при инициализации идет перебор релюшек. Такое ощущение что не пашет приемник, хатя доплер работает, звук присутствует, правда на экране широкая зеленая полоса
У вас сообщений: 3 Награды: 0 Спасибо сказали: 0 техник Где-то здесь Казахстан
Здравствуйте. Шпец. проводил тех. обслуживание Aloka SSD-1700, вытаскивал платы, дул на них, ставил на место, в результате: рабочий аппарат, перестал быть таковым. При включении слышиться довольно приличный "шлёп", чего не происходило прежде и на мониторе ни одного признака присутствия датчика....были предприняты попытки ремонта, заказа зап.частей, но на том всё и закончилось. Я же впервые увидел эту машину и моя задача: сделать соответствующее заключение и оформить соответствующие акты о том что произошло и вероятно заняться в ближайшем будущем восстановлением. Предполагаю, писа'ть о статическом электричестве, неправильной сборке, неаккуратности при проведении тех. обслуживания. Очень хотелось бы слышать мнения более опытных и знающих, касательно как диагностики неисправности, так и ремонта. Спасибо.
кто подскажет, как снять трекбол на предмет посмотреть его. плохо идет движение вниз.
Поднимаешь клавиатуру, предварительно ее открутив; откручиваешь трекбол, предарительно отцепив от него разъем; разбираешь трекбол, чистишь от грязи... Далее в обратном порядке:)
Всем привет. В общем есть этот прибор. У него не работают режимы В и М. Доплер работает - изображение и звук есть. В чем может быть проблема? И еще, нет ли у кого русского сервис мануала? PS. При переключении на режимы B и М нет характерного щелчка реле.
Сообщение отредактировал omG - Суббота, 03.Дек.2011, 07:12

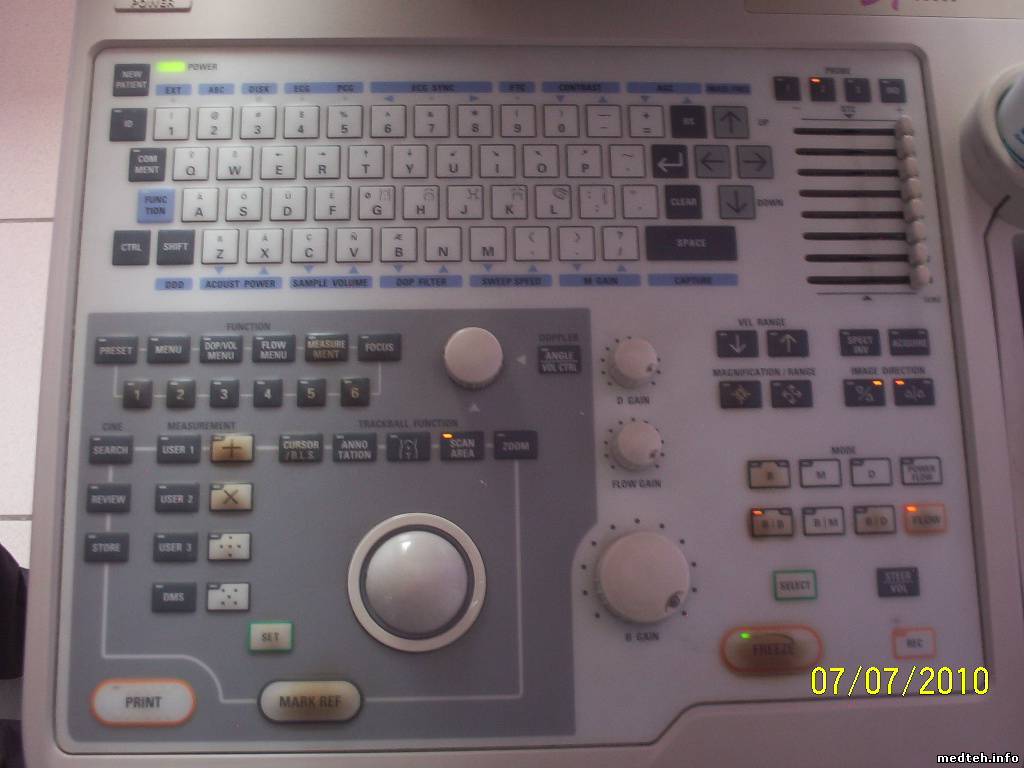

Sleep-oy, Поделитесь таблицей напряжений питания и в каких точках мерить. Аппарат себя странно ведет, почти все кнопки горят как нажаты. Кто что может сказать.
Дата: Воскресенье, 18.Дек.2011, 20:40 | Сообщение # 20
Участник
У вас сообщений: 85
Ремонт УЗИ
OFFлайн
Беларусь
Минск

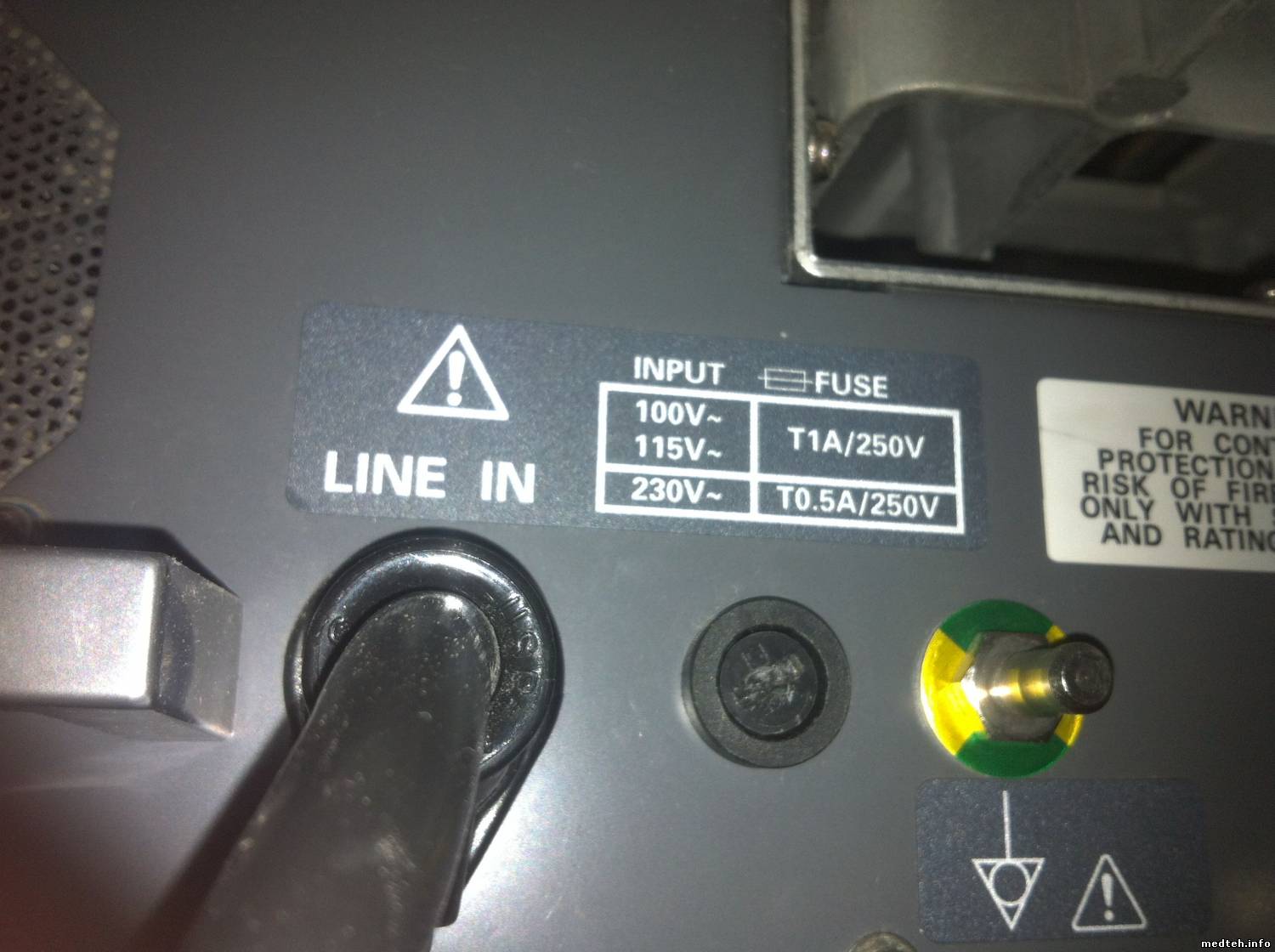

Добрый день! Помогите пожалуйста с проблемой, аппарат Aloka 1700 из Америки с вилкой на 115В и наклеечки про 115 гласят, а внизу куда идет кабель и стоит предохранитель Табличка где и про 115 и про 230 говорится. Нигде нет тумблера как например на Алоке 3500 - где все четко и понятно. Можно или нет включать его в 230? Где и как его преключить на 230?
Дата: Воскресенье, 18.Дек.2011, 20:40 | Сообщение # 21
У вас сообщений: 830
Ультразвук
OFFлайн
Украина
***
Насколько мне помнится, штатовские модели имеют сетевой транс только на 110В, так что ищите понижающий 220/110 соответствующей мощности Ой, сорри, не увидел отдельную тему
Сообщение отредактировал РОМУЛ - Понедельник, 19.Дек.2011, 02:07
Дата: Воскресенье, 18.Дек.2011, 20:41 | Сообщение # 22
Участник
У вас сообщений: 196
Инженер по сервису
OFFлайн
Российская Федерация
Казань
Quote (Sten)
стоит предохранитель Табличка где и про 115 и про 230 говорится
Уважаемый, нужно тестером тыкнуть на предмет сопротивлялки цепи, при этом переставить предохранитель на 220 в. Может Транс и намотан на 220в. Попробуй!!
Дата: Понедельник, 19.Дек.2011, 13:01 | Сообщение # 23
Участник
У вас сообщений: 85
Ремонт УЗИ
OFFлайн
Беларусь
Минск
Уже попробовал . Он так туго завелся на 3 секунды и выбил автомат, что на блоке питания у Алоки стоит. Я включил автомат и еще раз попробовал в итоге сгорел предохранитель , что на входе стоит 230v 1A. Вот сейчас думаю не спалил ли я его? Не ужели нельзя переключить его как на 220В? Заранее благодарен.
Дата: Понедельник, 19.Дек.2011, 13:05 | Сообщение # 24
Участник
У вас сообщений: 85
Ремонт УЗИ
OFFлайн
Беларусь
Минск
Уважаемый, нужно тестером тыкнуть на предмет сопротивлялки цепи
- Правильно я понимаю, что это можно сделать только сняв Блок питания. Я так уже посмотрел, снять блок - это полностью надо весь верх разобрать и платы все достать. Или можно проверить не снимая??
Дата: Понедельник, 19.Дек.2011, 13:19 | Сообщение # 25
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев

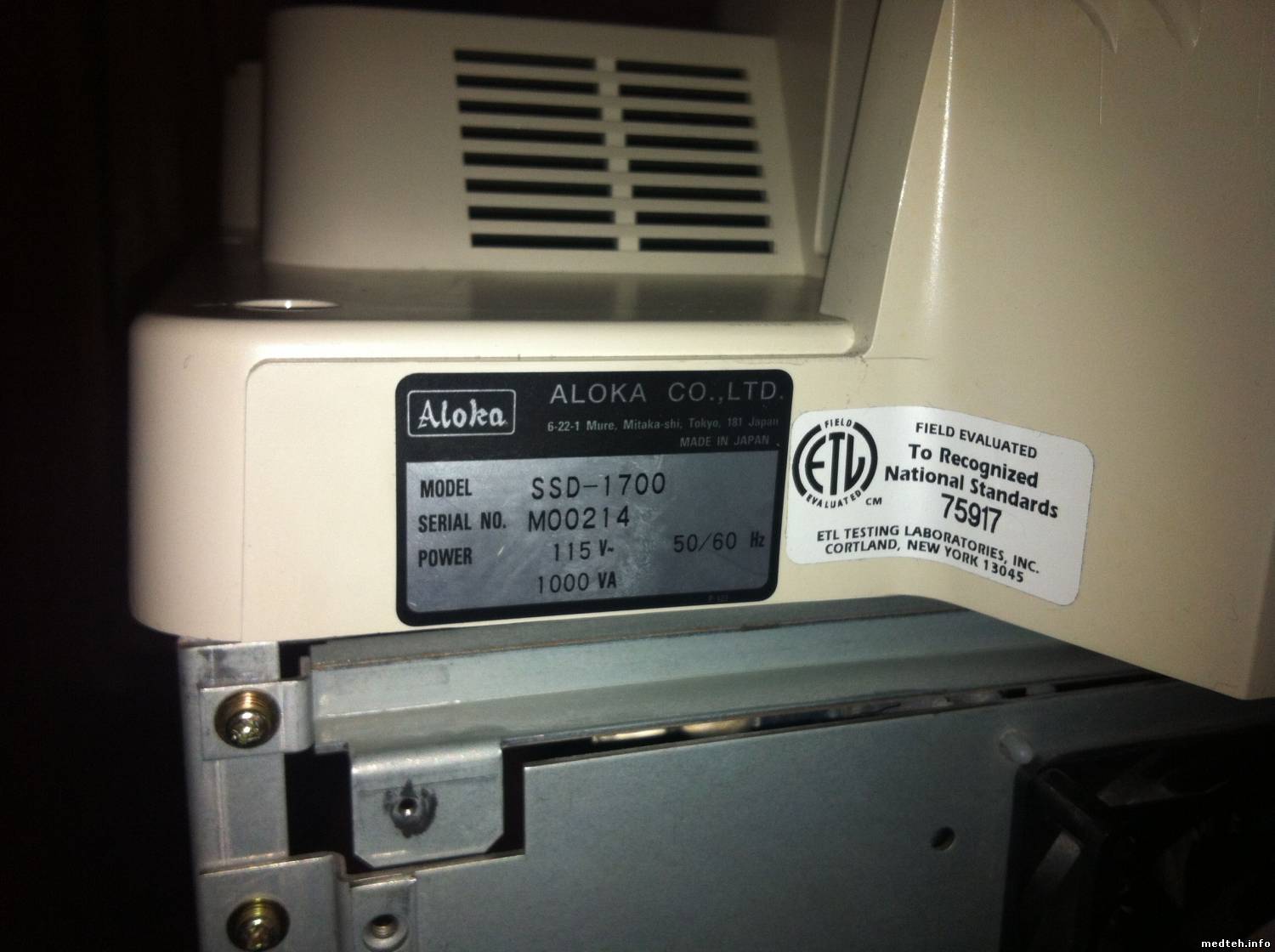

Что на табличке про 115 и 230 написано? Напишите по буквам, попробуем перевести. Мерять сопротивление на входной вилке Вам советовали ДО включения в сеть 220. При этом надо было пытаться найти переключатель 115/230 и переключив его в др. положение, убедиться, что сопротивление выросло раза в два. Не найдя такого (и с чего бы американцы о нас с Вами заботились, правда?), надо было искать разделительный трансформатор.
Дата: Понедельник, 19.Дек.2011, 14:29 | Сообщение # 28
Участник
У вас сообщений: 85
Ремонт УЗИ
OFFлайн
Беларусь
Минск
Может кто знает как переделать? Подскажите кто сталкивался с такой проблемой и как решил? Если все таки блок покупать , то на какую мощность брать надо.
Дата: Понедельник, 19.Дек.2011, 14:43 | Сообщение # 29
Завсегдатай
У вас сообщений: 295
Инженер
OFFлайн
Украина
Киев

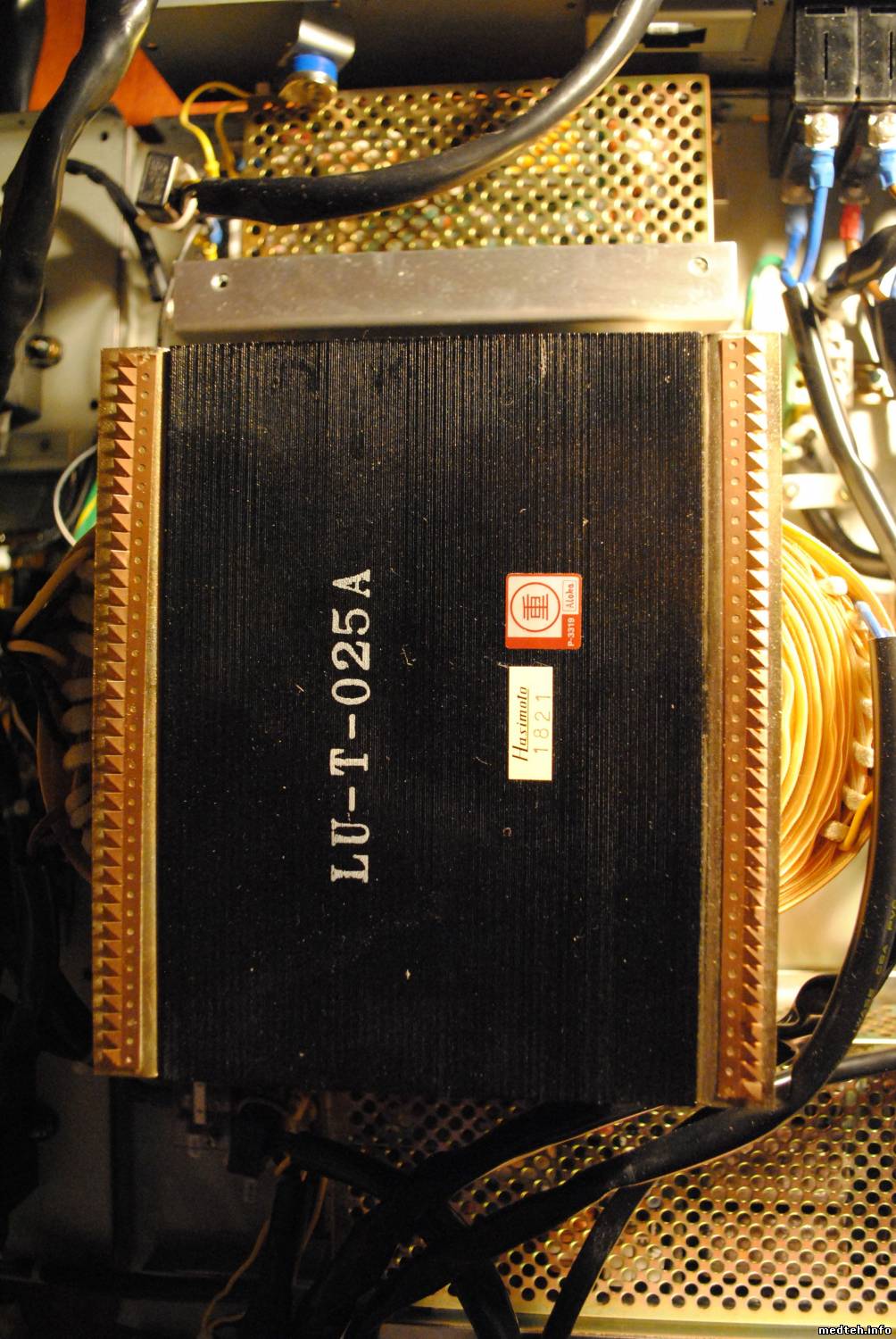

Попробуйте-таки добраться до внутреннего разделительного трансформатора, вдруг там две первичные обмотки, или одна с незадействованным отводом. Если нет, то требуемая мощность указана - 1000 Вт. На второй картинке - сетевой ввод заделанным кабелем с американской вилкой на конце?
Дата: Вторник, 20.Дек.2011, 01:54 | Сообщение # 31
Участник
У вас сообщений: 85
Ремонт УЗИ
OFFлайн
Беларусь
Минск

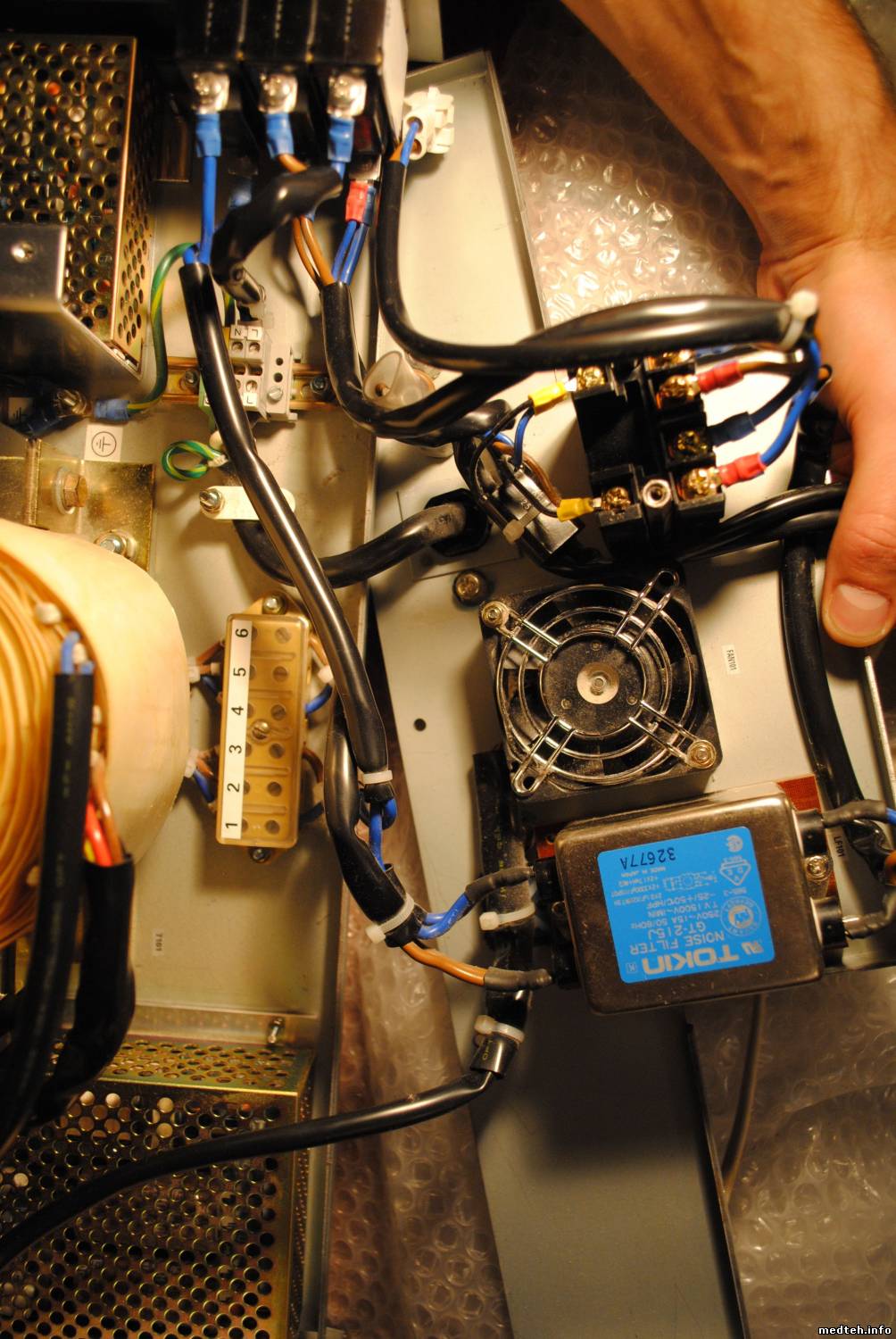

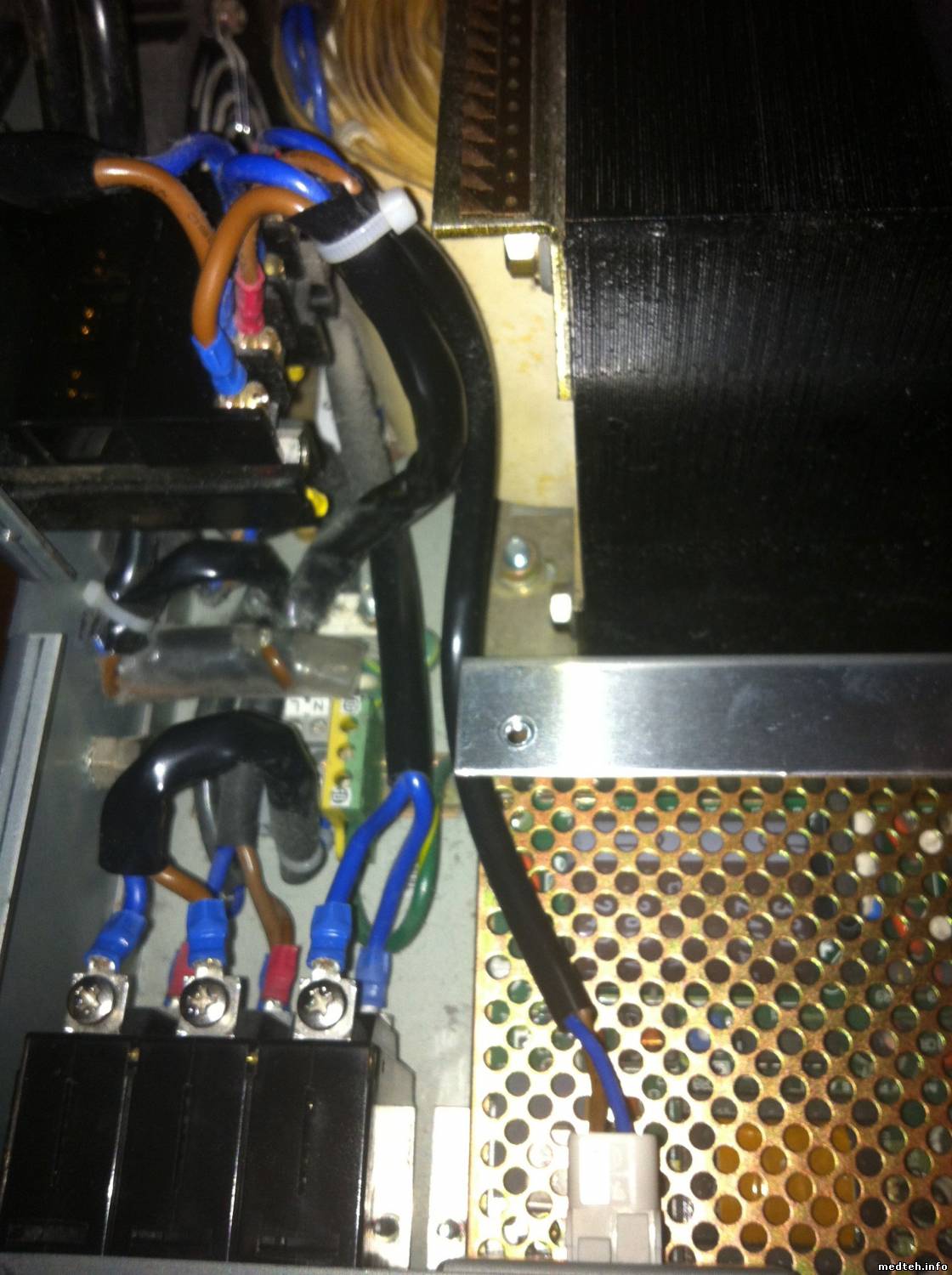

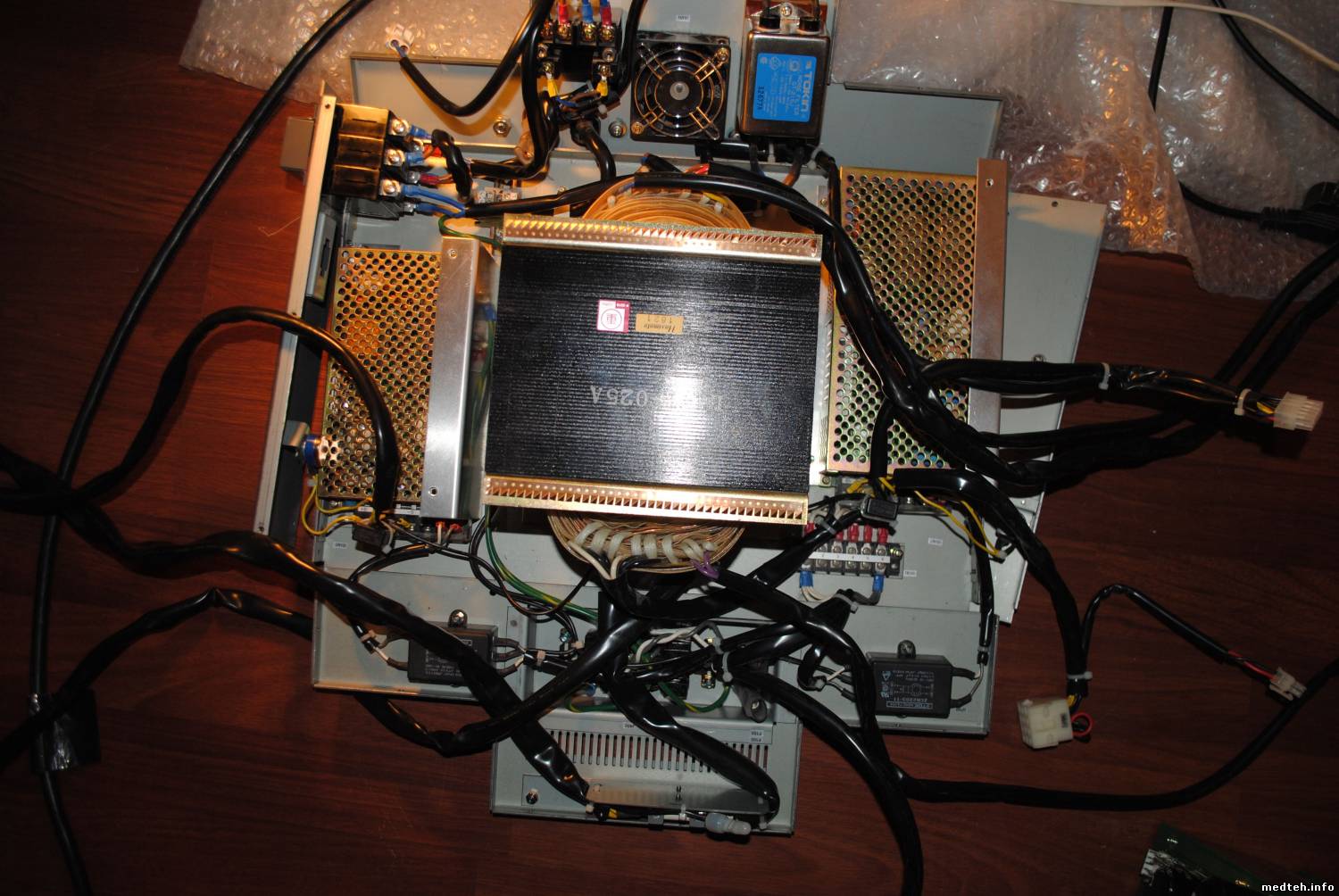

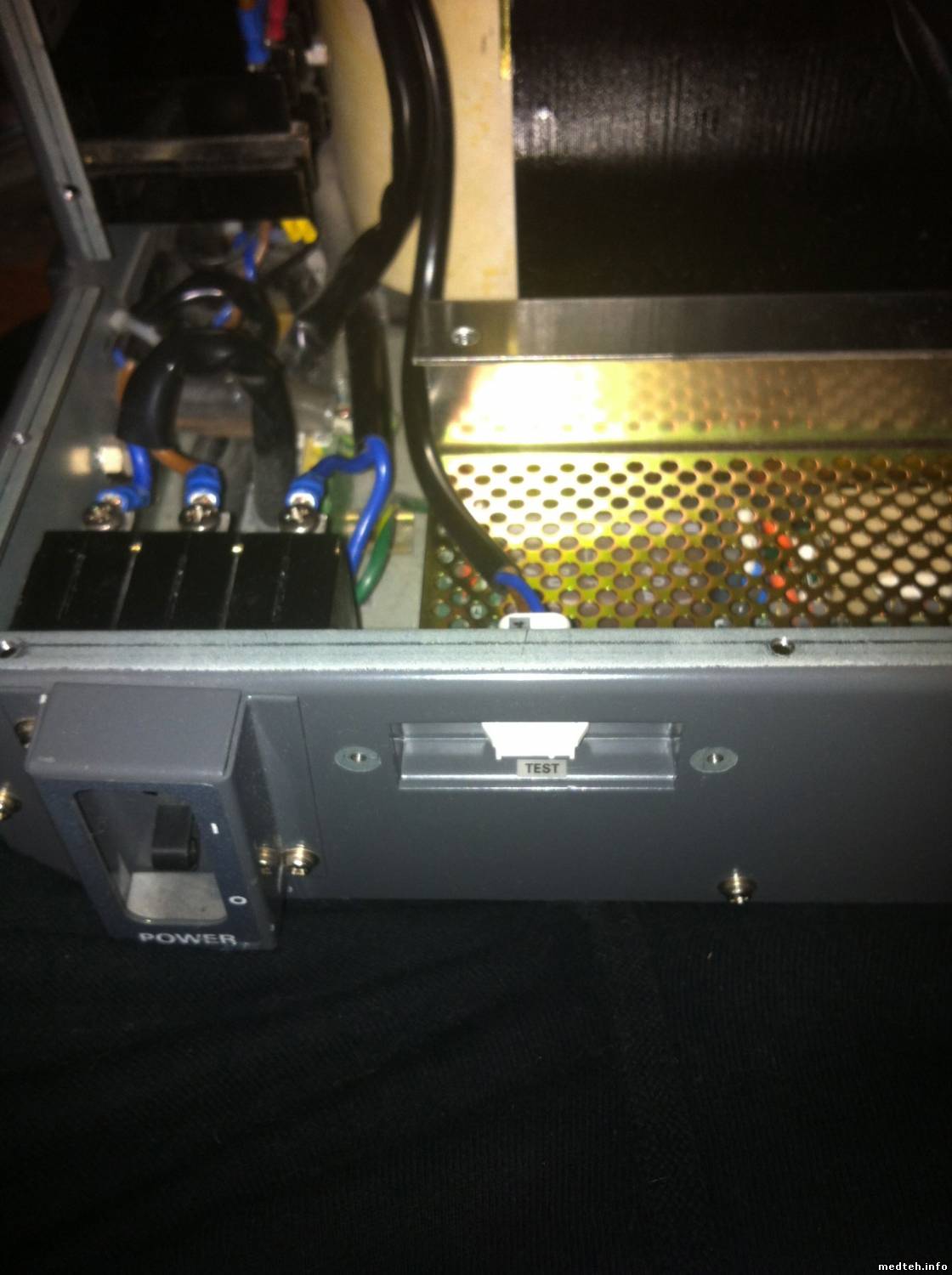

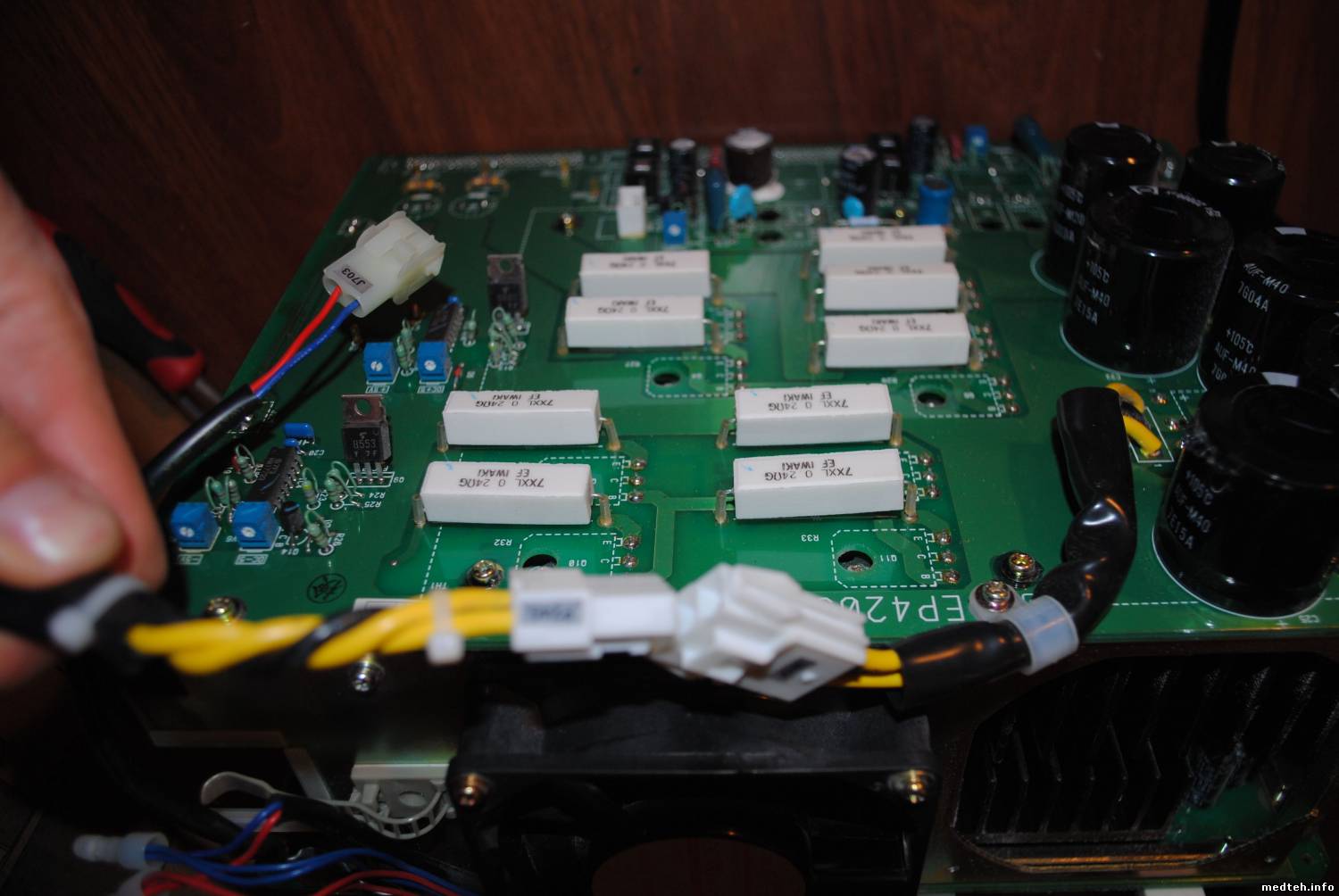

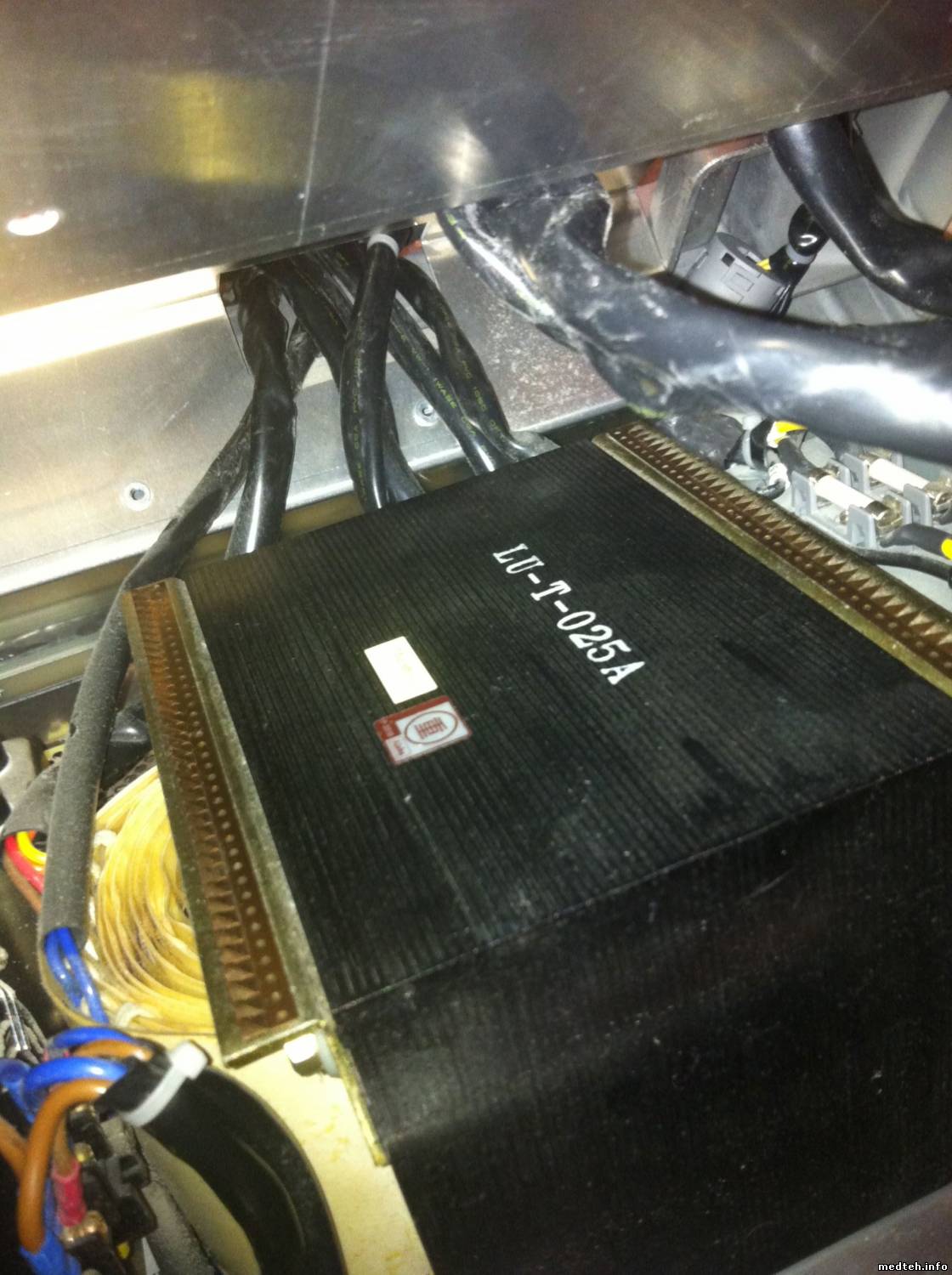

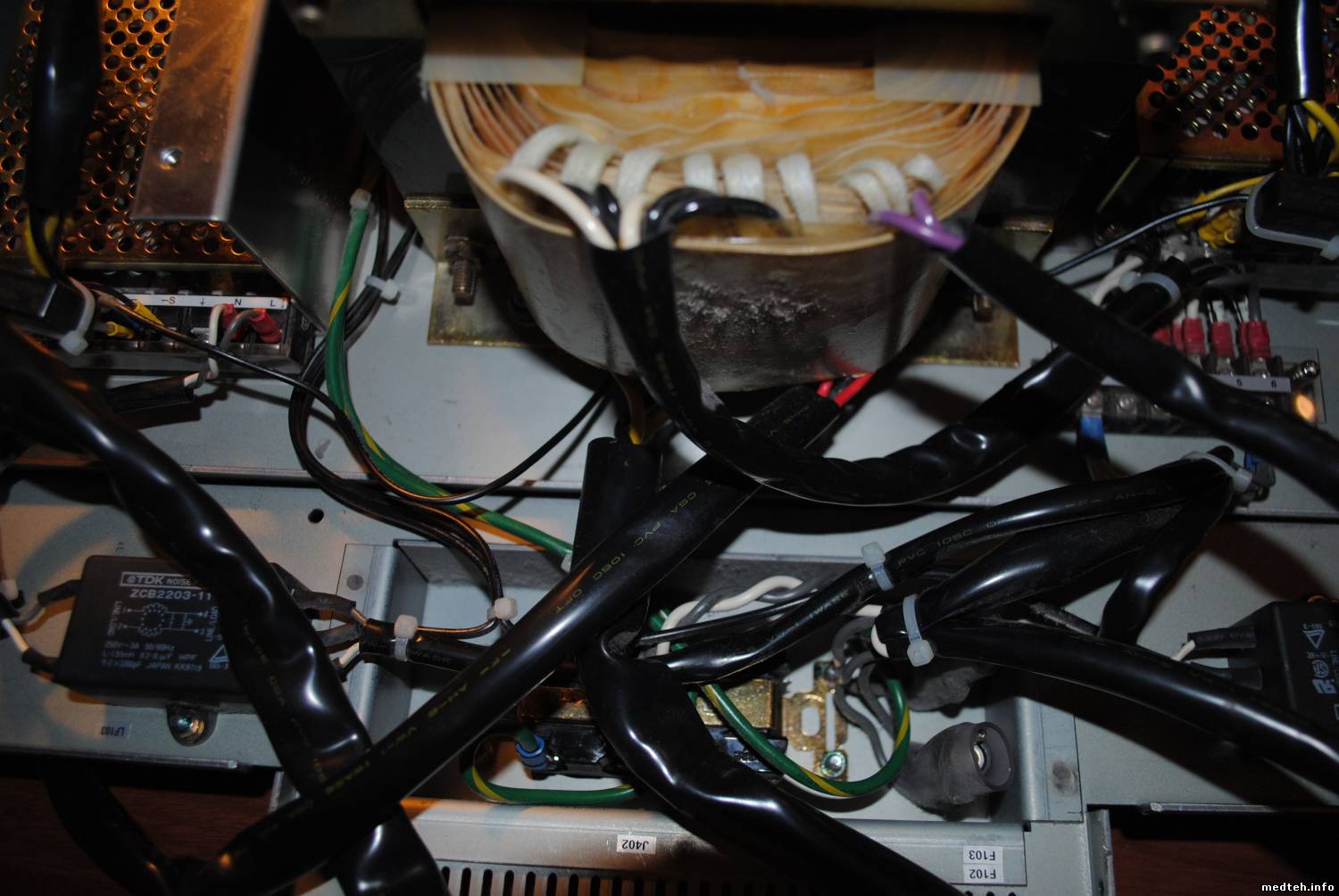

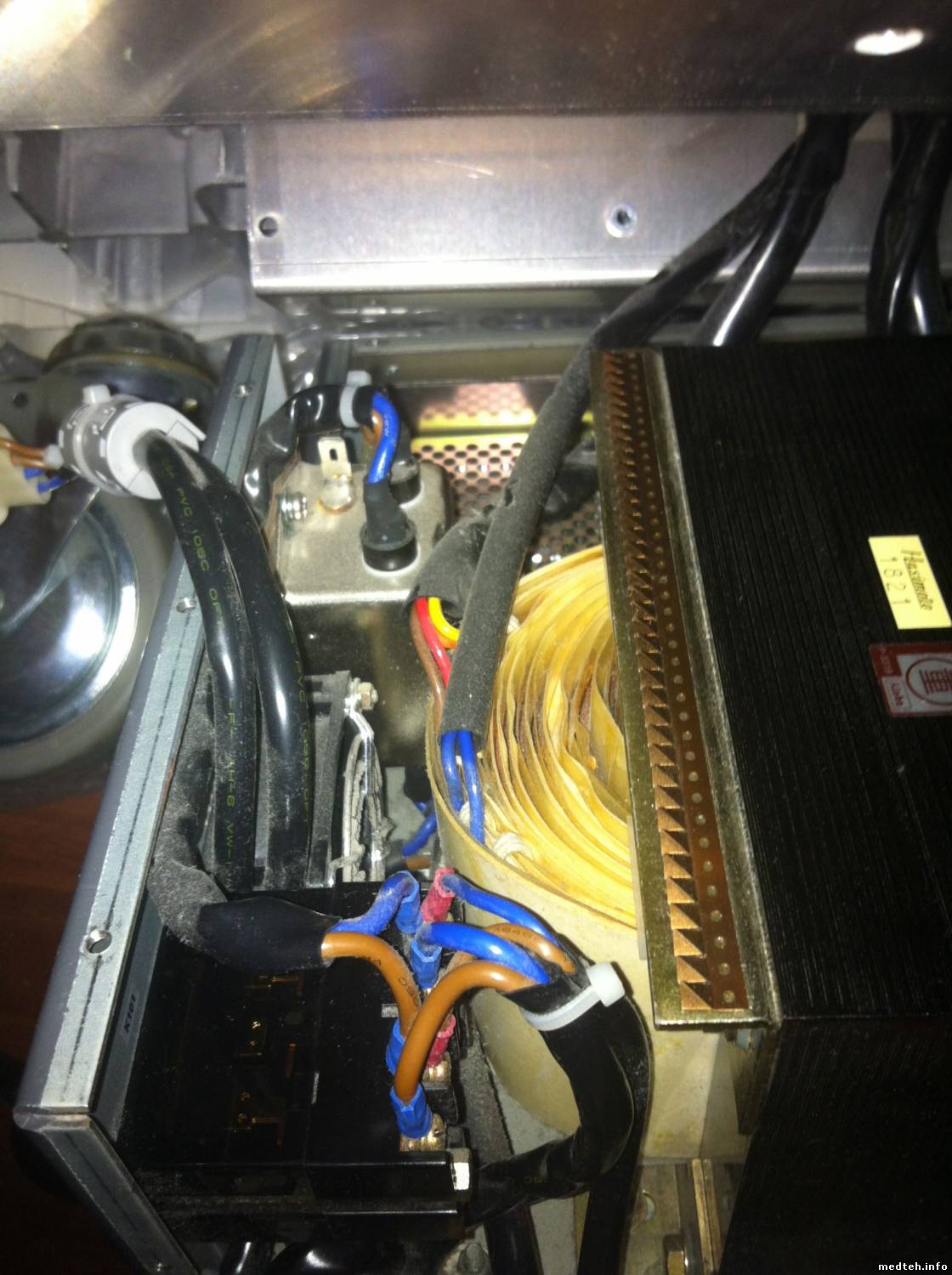

Разобрал. Вот Фото , что внутри блока питания:
Подскажите, пожалуйста, где и что можно померить. И есть ли шанс воткнуть этот блок в 220 Вольт без Преобразуещего Блока питания? Может кто то сталкивался? Подскажите.
Дата: Вторник, 20.Дек.2011, 23:04 | Сообщение # 33
Участник
У вас сообщений: 85
Ремонт УЗИ
OFFлайн
Беларусь
Минск
Quote (SonoLife)

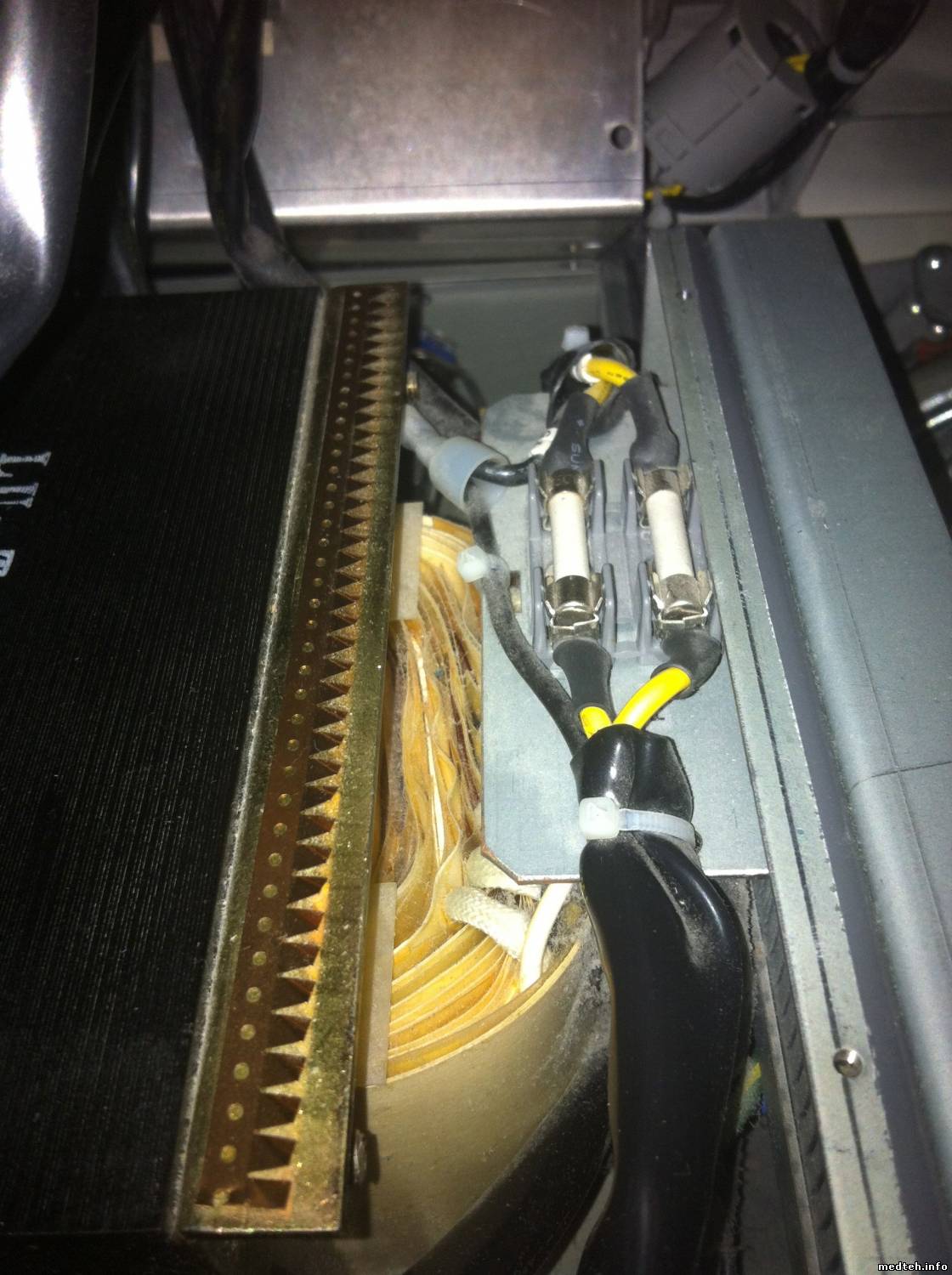

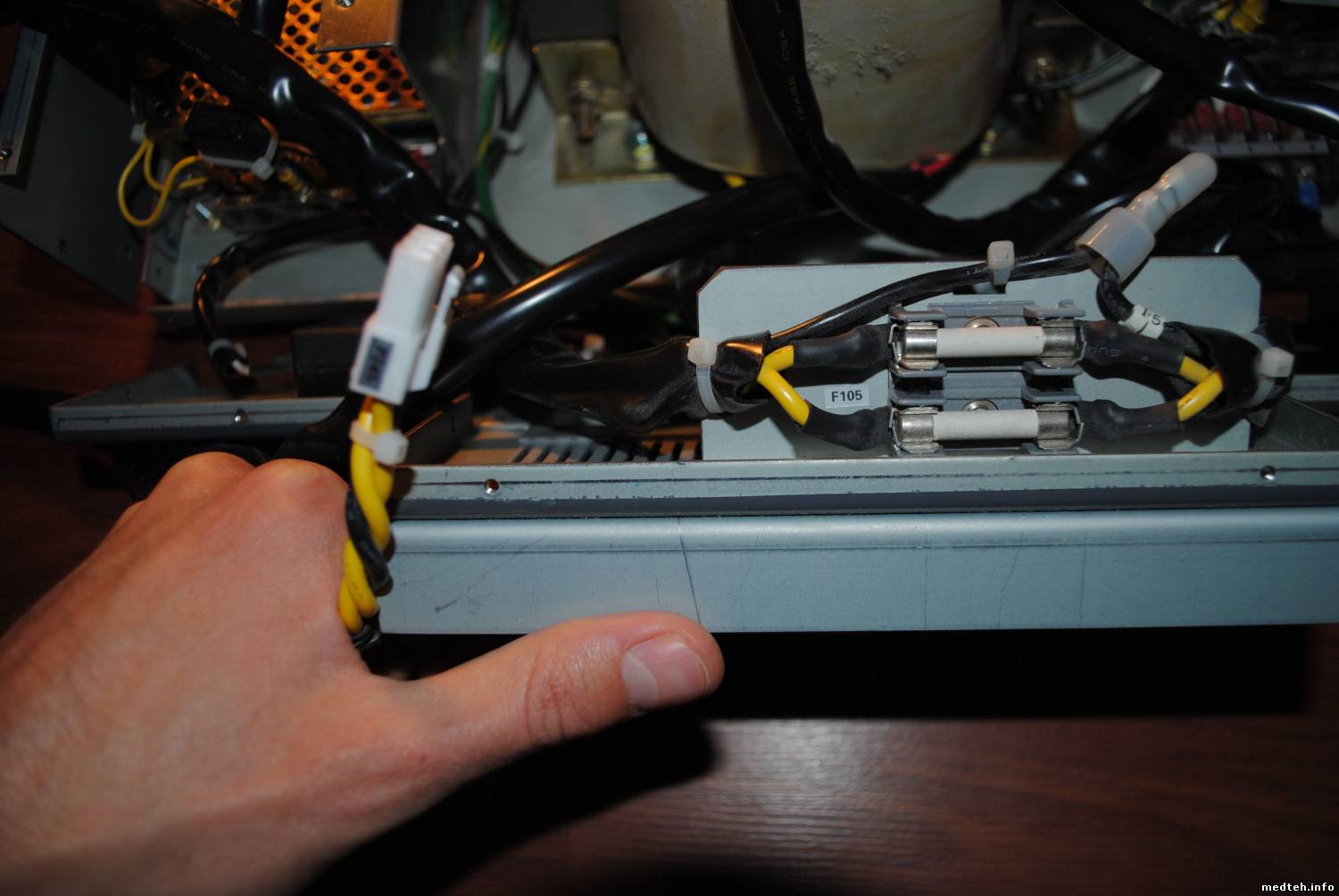

Сетевой ввод - желтые провода к предохранителям? Если да, то куда идут провода после предохранителей - напрямую к трансформатору или еще куда-то?

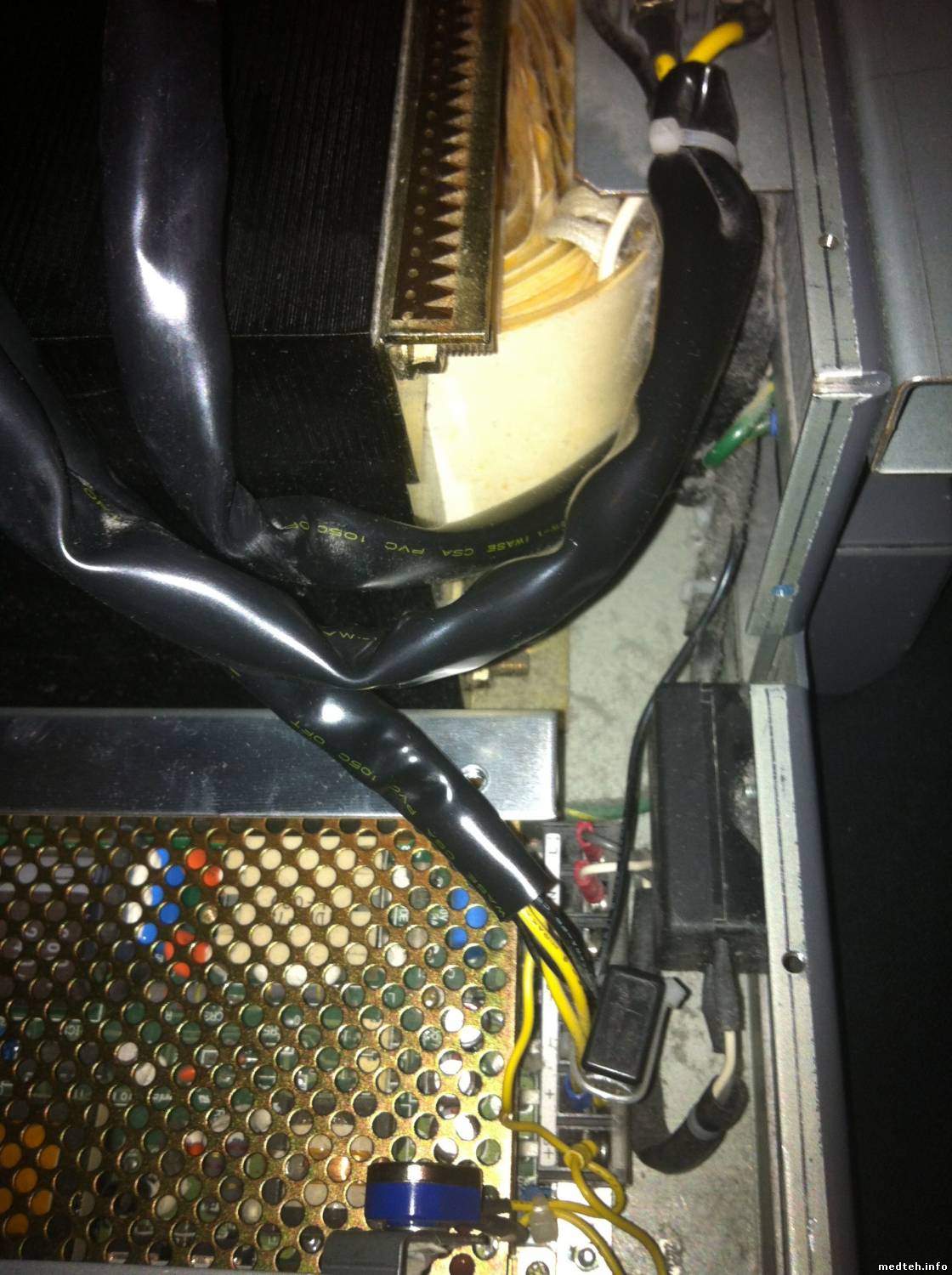

Нет сетевой ввод с обратной стороны - вот на фото 1 , это скорее выход после трансформатора на предохранители пошел наверх , я так понимаю это как вторая часть блока питания - вот он на фото.
Ребята! Столько сил уже положил, боюсь уже назад не соберу. Неужели сдаваться и идти за Трансом с 230 на 110?! Помогите! Кто уже пробовал решить подобную проблему.
Дата: Вторник, 20.Дек.2011, 23:09 | Сообщение # 35
Участник
У вас сообщений: 85
Ремонт УЗИ
OFFлайн
Беларусь
Минск
Quote (Senergy)
Уважаемый, нужно тестером тыкнуть на предмет сопротивлялки цепи, при этом переставить предохранитель на 220 в. Может Транс и намотан на 220в. Попробуй!!

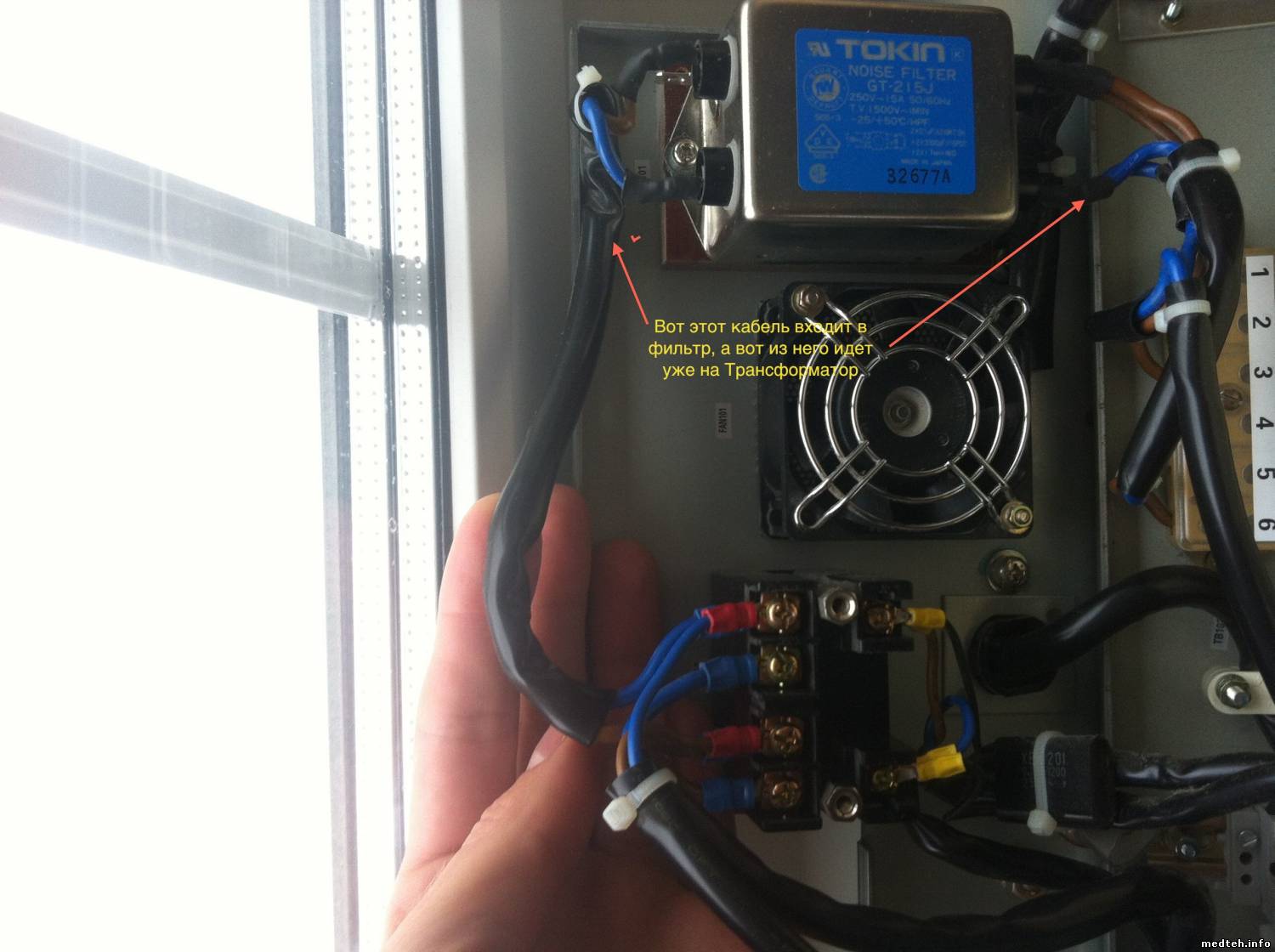

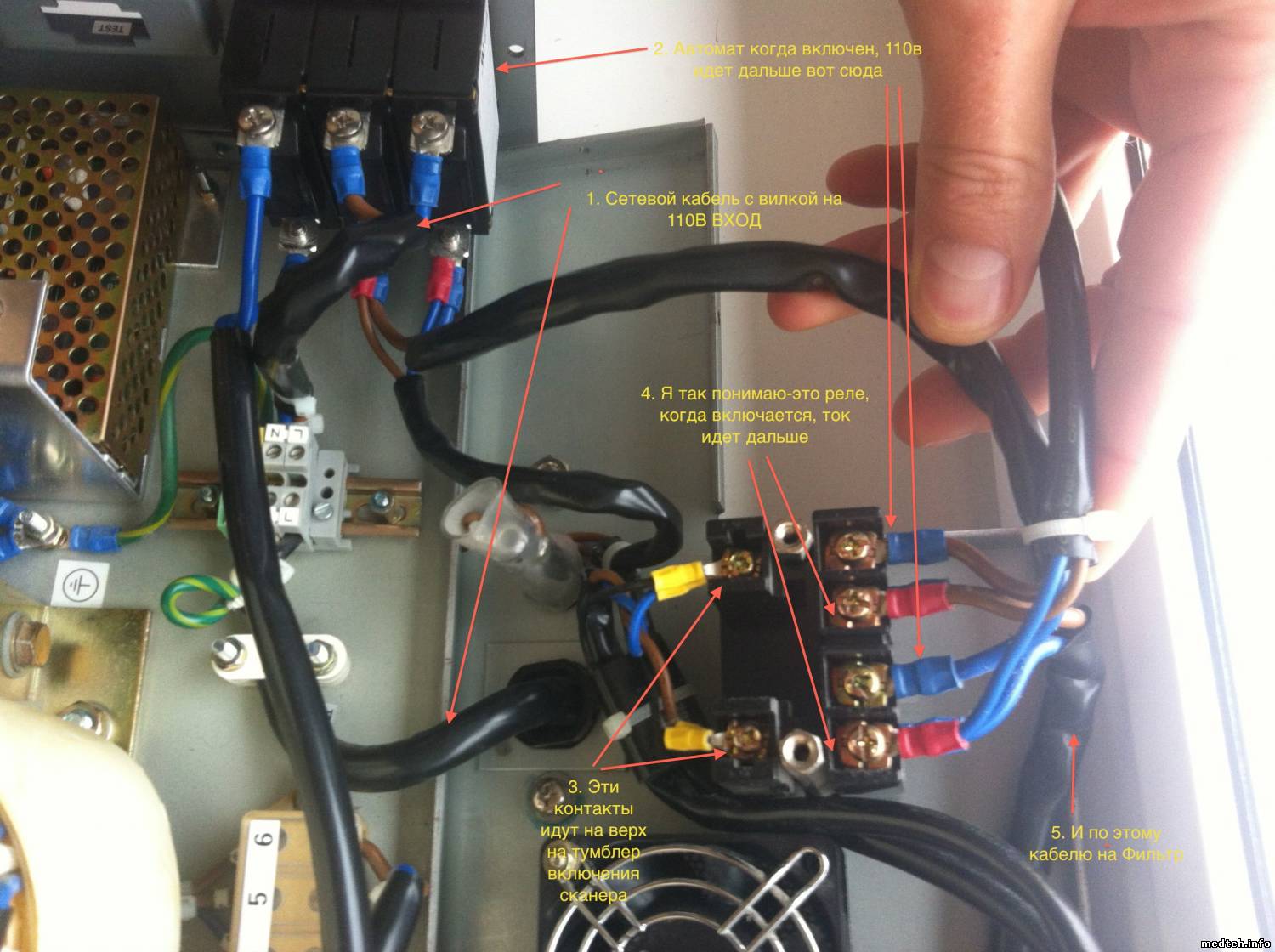

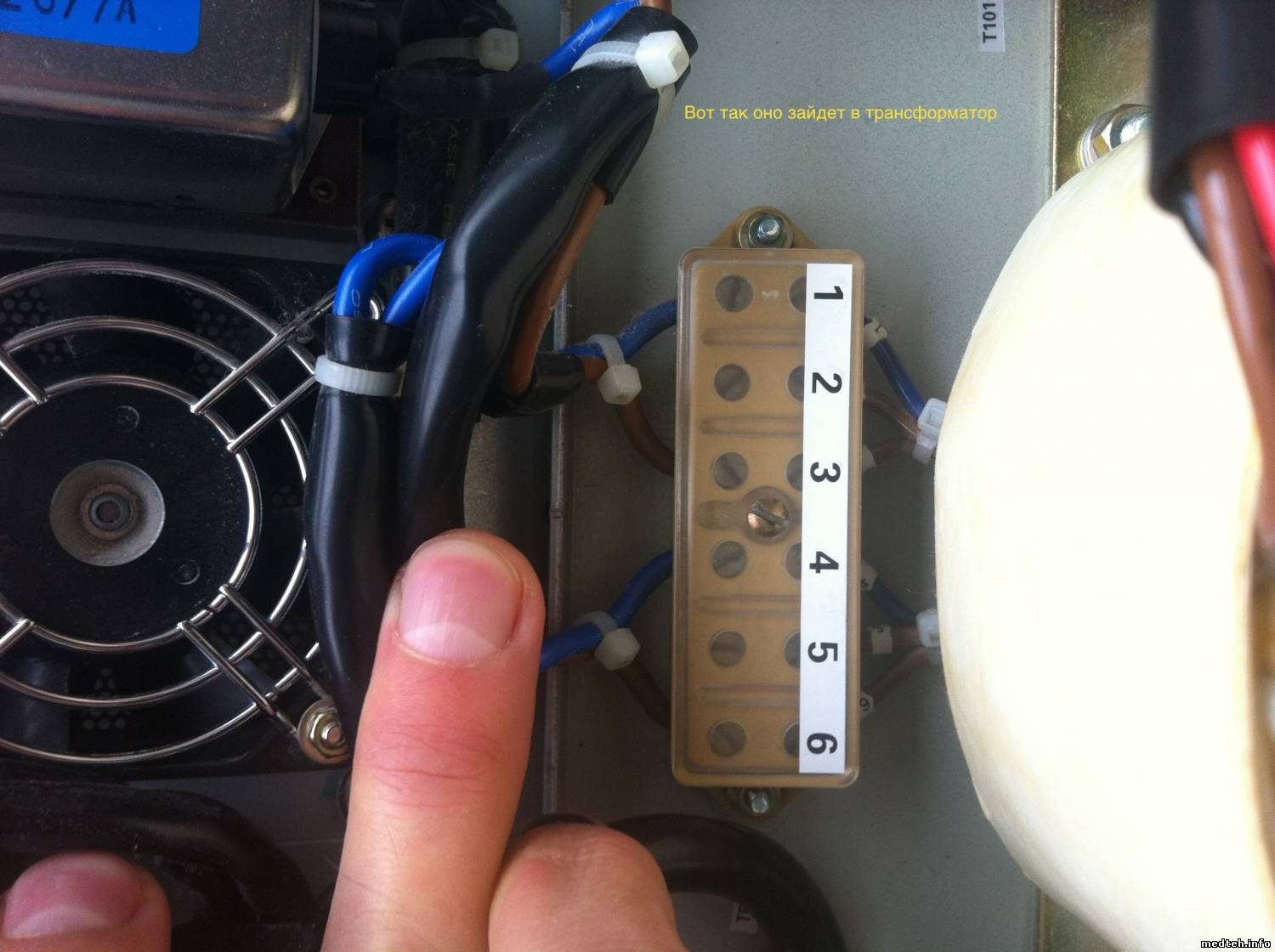

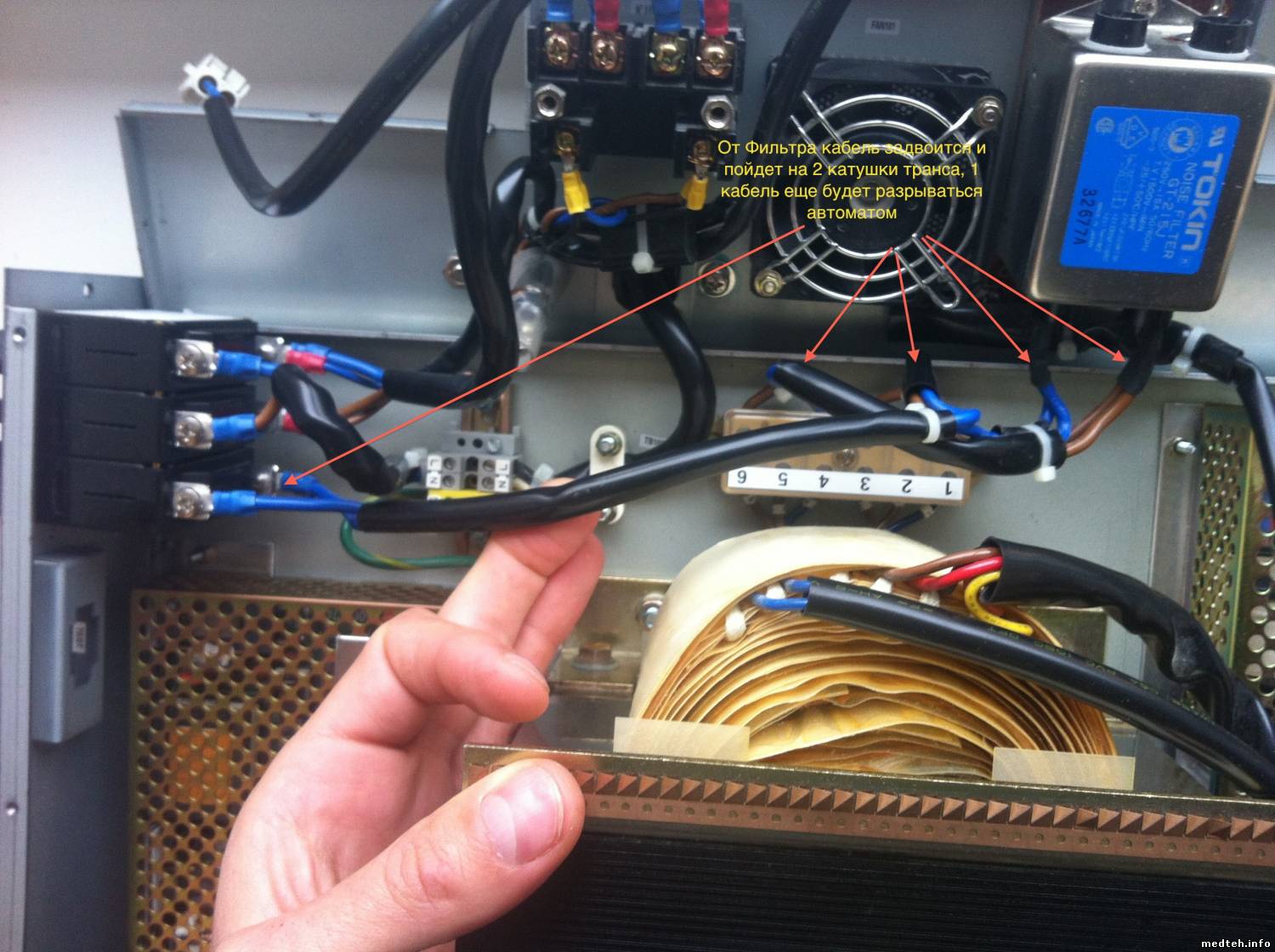

Покажите весь путь проводов от сетевой вилки до трансформатора, стрелочками или кружочками на нужных фотографиях, с комментариями, например так: - вот сетевой кабель (провода таких-то цветов) подходит к какой-то там колодке или коробочке, - вот от этой коробочки такие-то провода идут к еще какой-то штучке, - - - вот от этой штуковины такие-то провода заходят в трансформатор.
Если будете тыкать тестером, покажите все точки на фотографиях, куда звонятся контакты сетевой вилки при вкл. положении тумблера питания(кроме заземления).

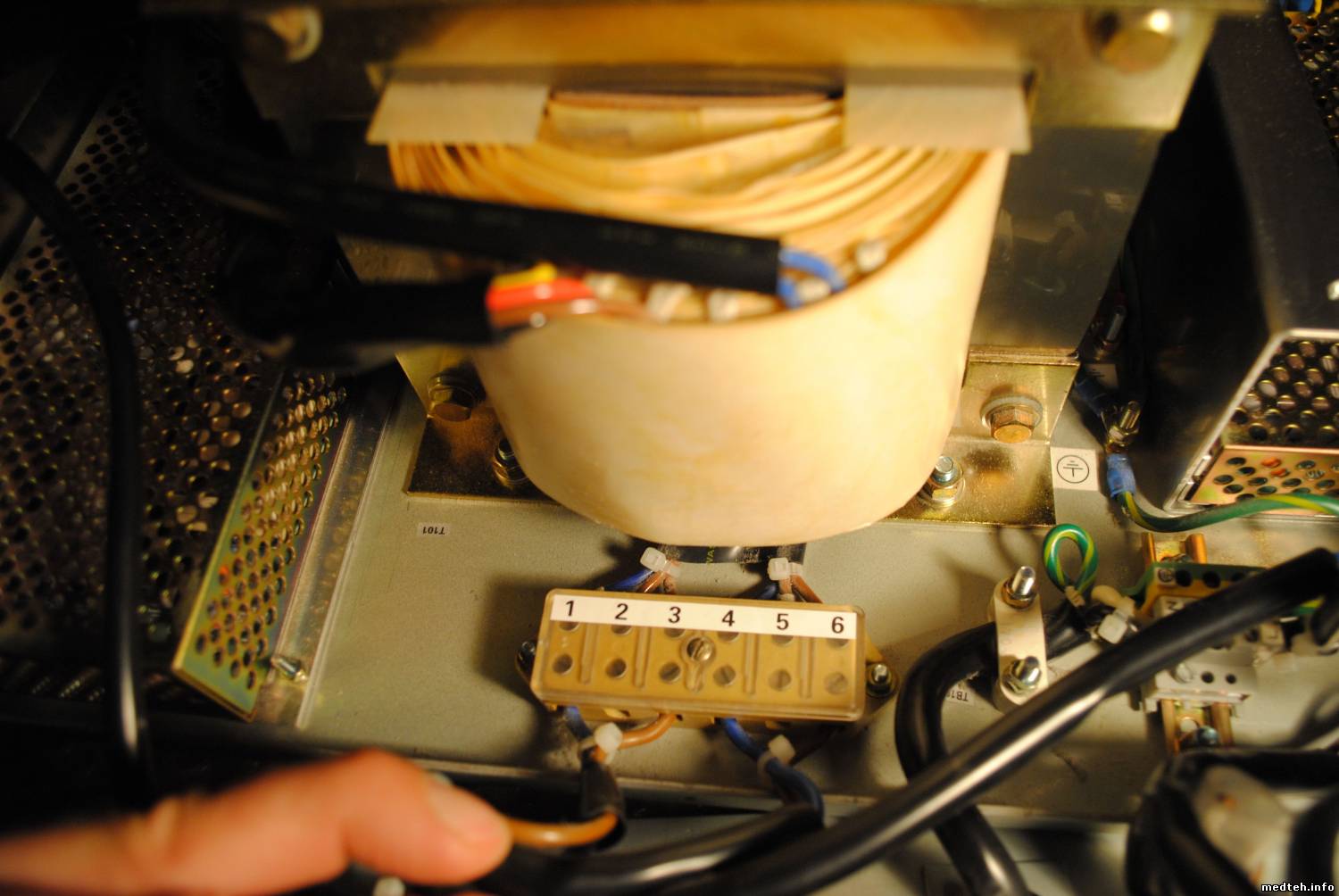

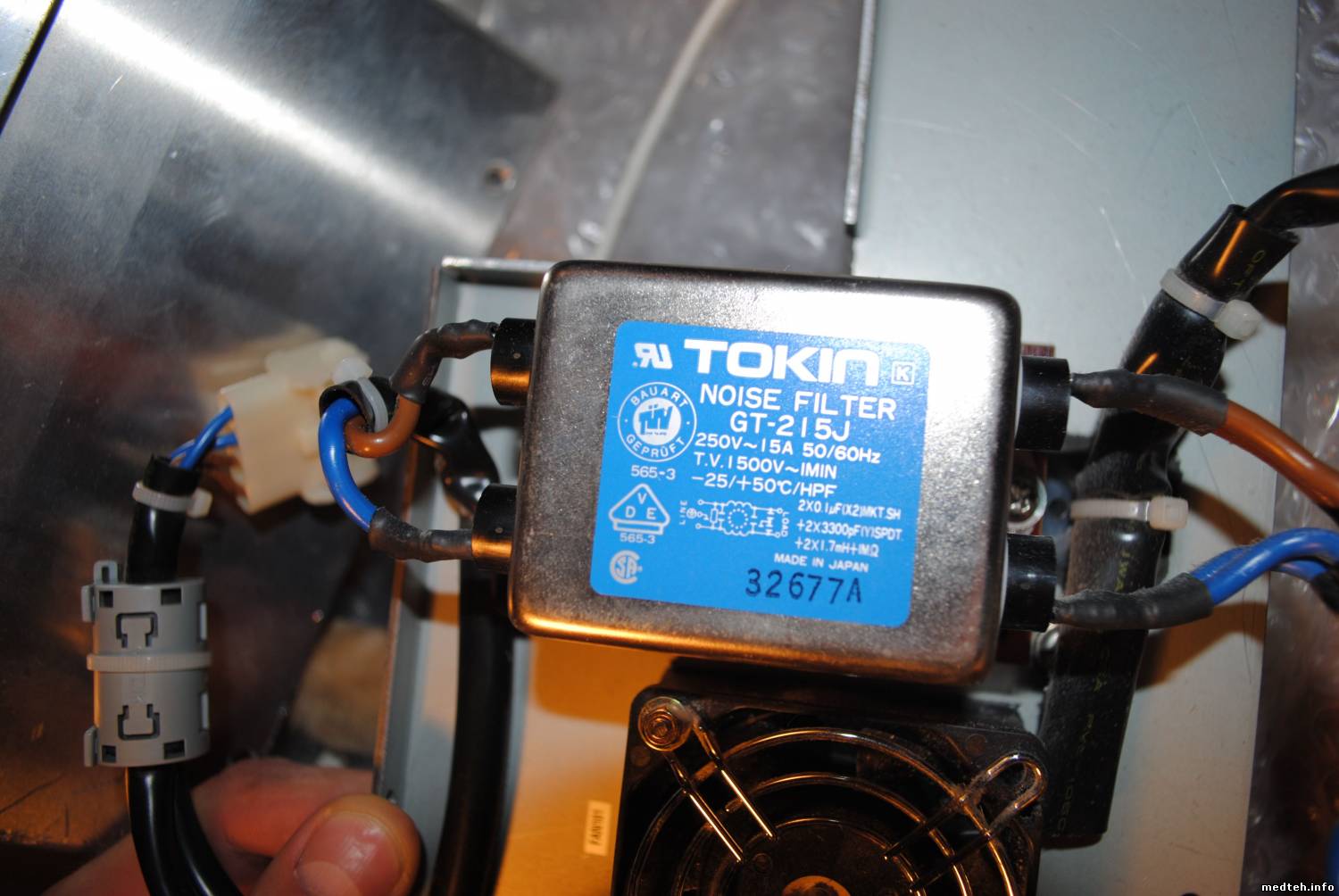

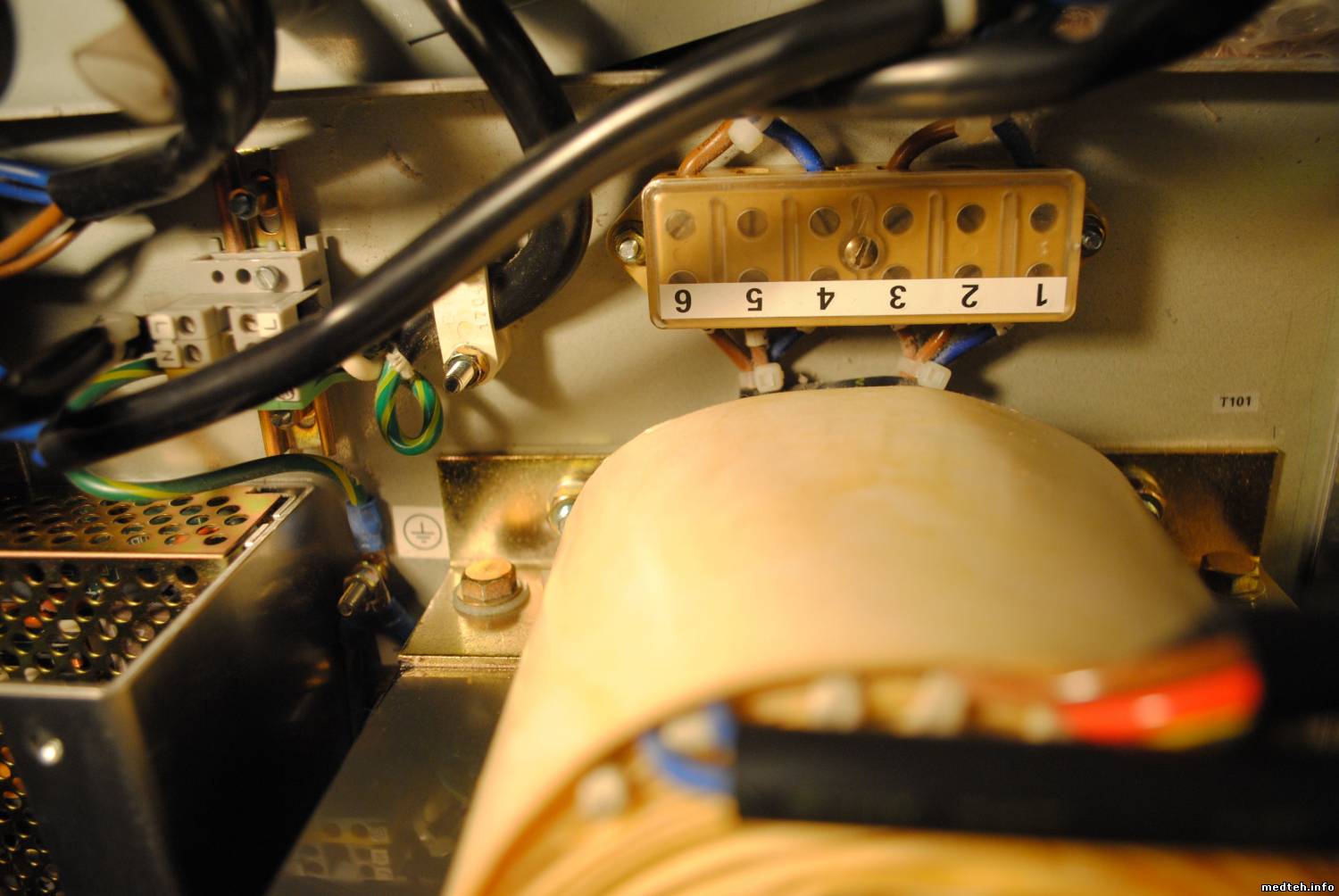

Прекрасная работа. Надо померять сопротивления между контактами колодки на последнем рисунке: 1-2, 2-3, 1-3, 4-5, 5-6, 4-6, На всякий случай - все контакты на заземление. Пары 1-4 и 3-6, Вы говорите, между собой закорочены возле фильтра. Мерять надо на омах тестера. Еще не все потеряно, коллега.
