Дата: Четверг, 09.Июл.2015, 07:58 | Сообщение # 41
Техник
У вас сообщений: 316
Инженер
OFFлайн
Российская Федерация
Москва
Цитатаluka184 ()
refren, я про размороженную катушку. Текло в 11 и 13 треях, хотелось бы узнать как критично перекрытие охл.трубок и как вообще устроено охлаждение внутри самой градиентной катушки, каждый контур попарно или как? Вобщем интересны любые подробности. Течь то устранили перекрытием двух контуров, возможно ли решение этой проблемы по-другому, заклеиванием каким-нибудь или спецгерметик есть??
У нас были разморожены 2 контура (не подряд) все попытки заклеить оказались бесполезными. Протекающие контура просто заглушили. На градиентной катушке это ни как не отразилось.

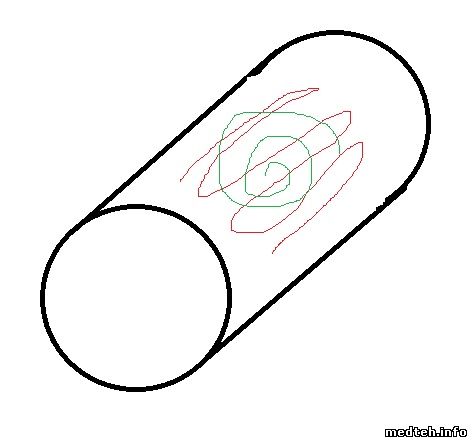

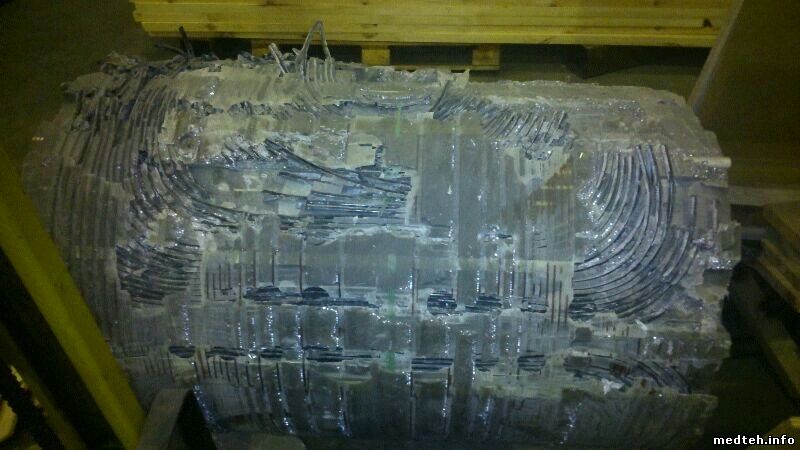

У меня было фото размороженной градиентной катушки, к сожалению найти не смог, но грубо она выглядит так - Вид сверху - было видно два контура - один петлей, второй ниже его - продольный. как смог изобразил ( только трубки там одна к одной ( расстояние между ними около 1-3 см примерно)
Есть мнение что на гармнонии даже с заглушенными 2-4 контурами теплосъём более чем достаточный.
Здравствуйте, может кто-нибудь подсказать во сколько обойдется частнику поддержание в рабочем состоянии в течение 2-3 лет МРТ Siemens Harmony 1.0T 1999 - 2000 годов выпуска? Есть идея купить б/у Harmony в Германии и открыть на ней центр МРТ, но пока не понятно, какие будут расходы на обслуживание. Насколько я понял, нужно следующие: 1. Гелий - каждый год доливка около 500 литров - 500тыс. руб. 2. Тех. обслуживание - чего-то смазать, поднастроить или подкрутить в течение года - 100тыс. руб. 3. Где-то раз в два-три года замена или переборка охлаждающей головки - 500тыс. руб. 4. Где-то раз в два года замена адсорбера и линий газообразного гелия - около 100тыс. руб. 5. Климатическое оборудование - каждый год заливка фреона, обслуживание кондиционера - 50тыс руб.
Итого получается где-то 650 000 рублей в год и 2,5 млн в течение 3х лет с разовой заменой головы и адсорбера. Правильно считаю?
Дата: Четверг, 10.Дек.2015, 15:43 | Сообщение # 45
Участник
У вас сообщений: 53
Инженер МРТ
OFFлайн
Российская Федерация
Россия
1. Гелий - при расходе .25 % сутки (ни тепло ни холодно) в год вам потребуется до 2 000 литров - 1500000. только гелий. без работ по переливу \ доставки \ газообразного гелия. чем меньше расход (тот факт что с германии аппарат не гарантирует малый расход) и качественней чиллер\питание, тем меньше будет эта статья расходов. суммарно год 1 - 1.8 млн. 2. тех. обслуживание - 100 тыс. в год - цена местного работника. который изредка будет появляться что бы протереть пыль в технической. любая более серьезная поломка - от 30 тыс. приезд сервисника. + цена за работу (разобрать пол магнита или предохранитель поменять - различие есть) 3. за 500 тыс. вы врядли не найдете людей которые вам продадут голову + заменят 4. за 100 тыс вы врядли не найдете людей которые вам продадут адсорбер+ гелиевые линии + работа
По моим подсчетам порядка 6 млн. за 3 года. а дальше как повезет цены варьируются во многом от курса доллара и жадности исполнителей.
Математика моя - прошу не наезжать=)
п.с аппарат 99-00 годов непредсказуемый. во много зависит от места где стоял и сколько человек через него прошло. аппарат с выставки и аппарат с какой-нибудь районной больницы будут требовать разное обслуживание.
Сообщение отредактировал kaifat - Четверг, 10.Дек.2015, 15:55
Дата: Пятница, 11.Дек.2015, 21:36 | Сообщение # 46
Завсегдатай
У вас сообщений: 271
сервисный инженер МРТ
OFFлайн
Российская Федерация
Воронеж
Raizer, я бы сказал, что вы излишне оптимистичны. Потому что вы не закладываете ни одного ремонта. за 3 года для 15-летней машины. А объективно разброс такой: 99-00 год может как быть "из-под официалов" с хорошей бочкой (да-да, они разные ...) и всем, обслуженным и поменянным согласно регламенту и здравому смыслу, а также программе Evolve, так и куском барахла чуть ли не с помойки на нумарисе 3.5 и градиентами 2209, которые сейчас в принципе невозможно достать "со склада", только "с разборки", не говоря уж о более печальных возможностях. При этом цена содержания будет в первом случае на грани той, которую вы озвучили (если менять в криогенике ничего, кроме адсорбера, не придется), а во втором вы его продадите вместе с центром и перекреститесь. То есть разброс вариантов реально большой. Если вы хотите чего-то, похожего на гарантии, выбирайте аппарат, на котором еще работают в данный момент, и который обслуживается официалами со всеми отчетами о ТО и ремонтах за весь период эксплуатации. Все остальное - так или иначе лотерея. Вплоть до того, что бывают, например, бочки с расходом 0,1% в простое без поля и 0,5% под полем. И на складе вы это никак не проверите. В общем-то, если вас интересует бизнес-план, я вам могу рассказать немного деталей, чтобы не заваливать форум. Но вот в рублях считать переставайте сразу. Никто про запчасти и расходку рублями не думает. Ну разве что гелий в РФ ожижают.
PS 1Т это уже моветон в больших городах, есличо. Некоторые товарищи покупают Гармошки и клеят на них 1,5Т для повышения коммерческой эффективности... оверклокеры, мать их.
Дата: Суббота, 12.Дек.2015, 02:17 | Сообщение # 47
US,CT,MRI,angio systems
OFFлайн
Российская Федерация
Middle Volga
2. Тех. обслуживание - чего-то смазать, под настроить или подкрутить в течение года - 100тыс. руб За такие деньги никто не ринется спасать ваш аппарат, даже местный инженер. А простой Вам ой как дорого обойдется. Чемодан инструмента того чем подкрутить дороже стоит Вашей заявленной суммы....а Вам еще и чего то смазать надо :)))))))))))
С единственным с чем Вы попали, это обслуживание "климатики" и то, надо найти тех, кто согласны хотя бы в течении дня к Вам подъезжать в случае проблемы. Да и "кондейщики" могут с Вас слупить всю эту сумму в один присест в случае форс мажора, даже за простые действия....ну как-то так вот....
Да и у Вас не включен в сервис - план аварийное питание МРТ и аварийное охлаждение при поломке чиллера. Про нормальный сон можете забыть сразу!
Дата: Пятница, 25.Дек.2015, 11:14 | Сообщение # 48
Участник
У вас сообщений: 215
рентген, служба крови
OFFлайн
Российская Федерация
Вологда
Raizer, реально Вы указали "нашу цену" в случае, действительно, самого оптимистичного расклада. "Ваша цена" будет в три раза больше и это справедливо, потому-что наценка - это "наша работа". Собственно, об этом Вам и говорят все авторитетные участники выше. Если вы собираетесь за "работу" платить, то боюсь в ваши расчеты Вы не уложитесь. Если Вы "с нами" = тоже способны выполнить эту "работу", то зачем спрашиваете? Если ещё прикидываете какой "работой" Вам интереснее заниматься, то может оказаться что Ваш проект по открытию медицинского центра МРТ выльется в открытие сервисного центра МРТ )))
Дата: Четверг, 07.Янв.2016, 18:35 | Сообщение # 49
Техник
У вас сообщений: 316
Инженер
OFFлайн
Российская Федерация
Москва

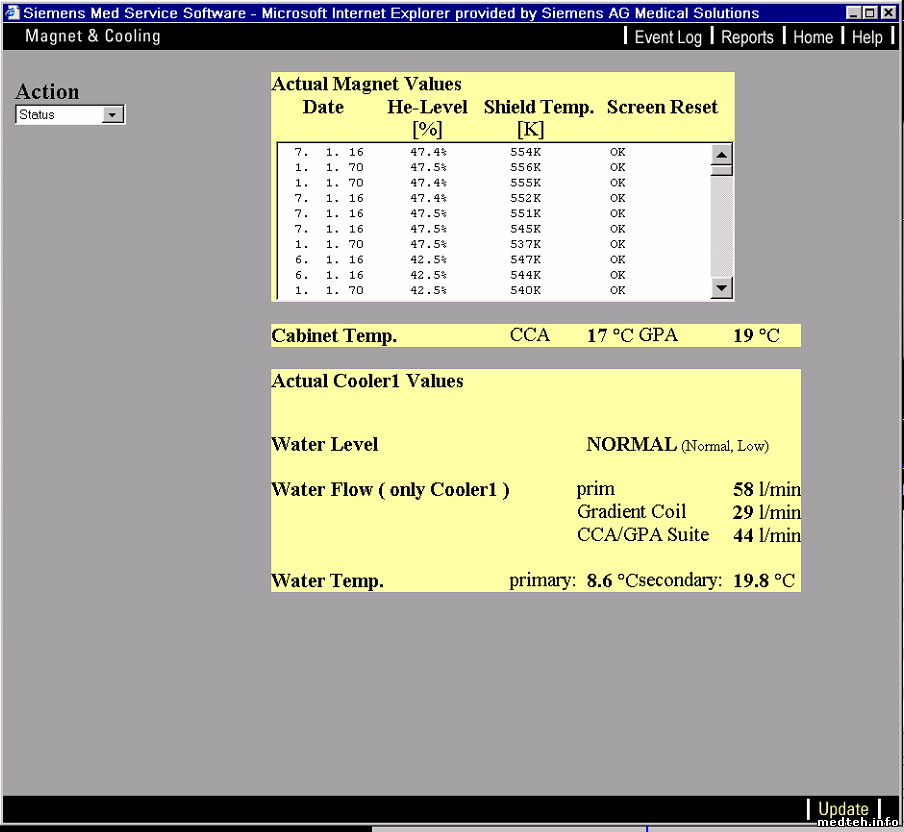

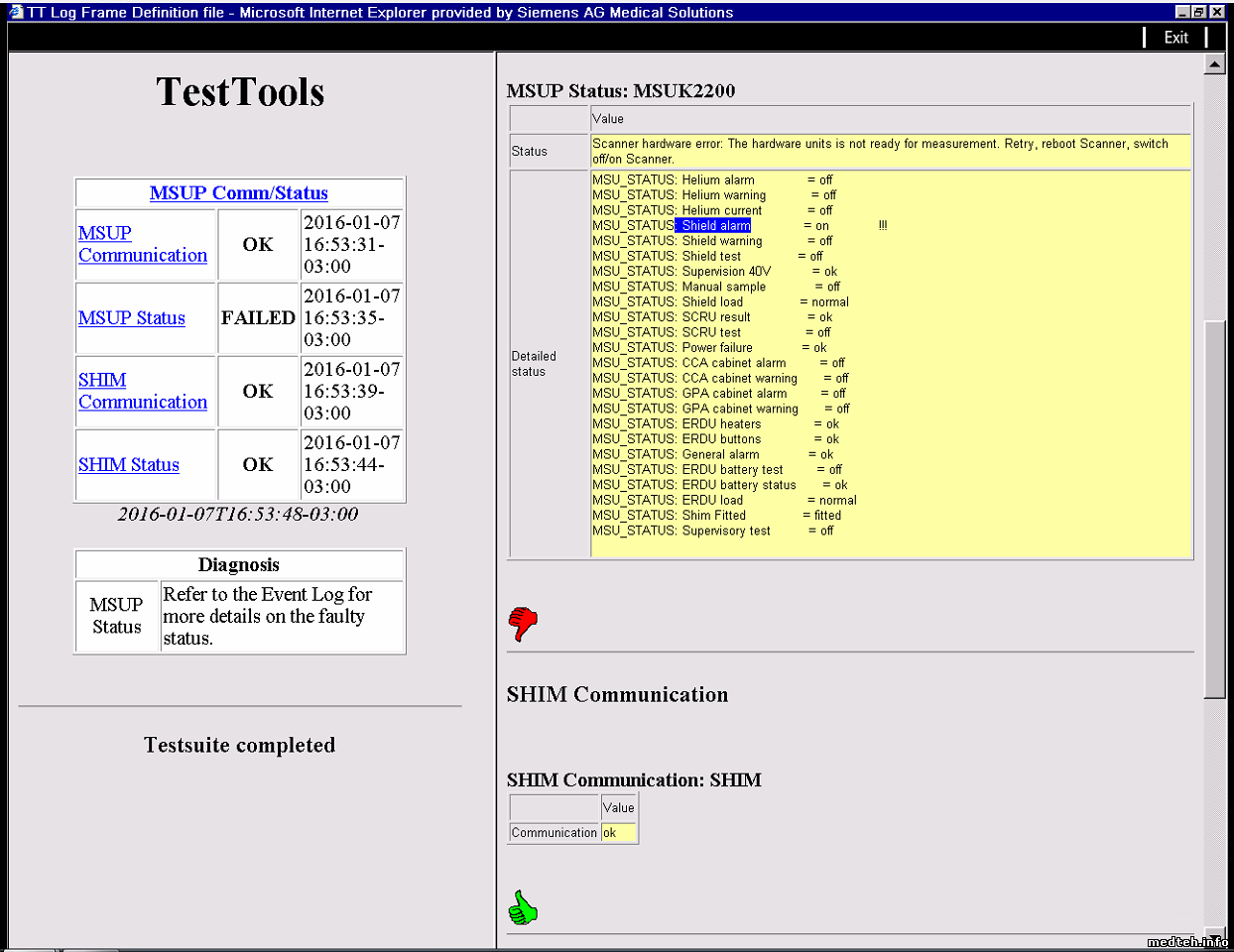

Отказал блок питания MSUP. После починки наблюдаем в Magnet & Cooling повышенный уровень экрана. На тесте отражается высокий экран. На сигнальных лампах индикация высокого экрана. Реальный экран скорее всего в норме (нечем проверить) но проблем быть не должно. Завтра проверим MSUP поблочно на другом томографе.
Вопросы: 1 У кого есть схема для измерения экранов напрямую с бочки? 2 У кого есть подменный MSUP на время ремонта? 3 Может у кого была аналогичная проблема?
Дата: Пятница, 08.Янв.2016, 18:48 | Сообщение # 51
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация
Елец

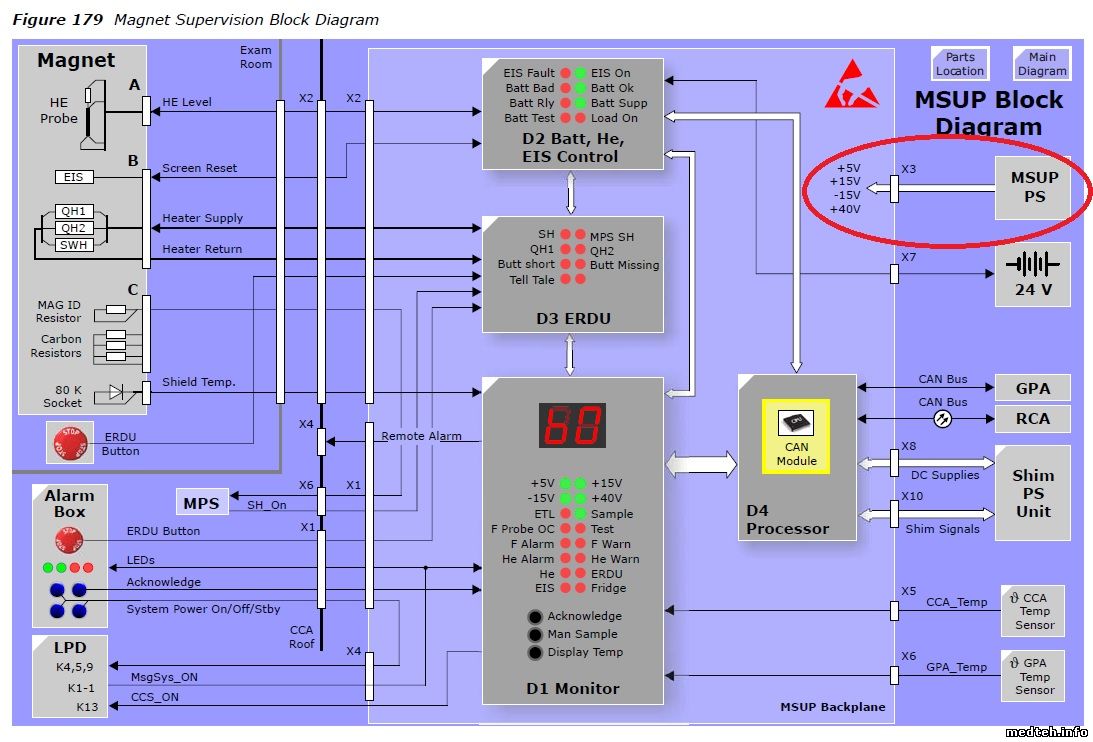

refren, Какой Б.П. чинили? Эта картинка знакома (надеюсь)? Ничего там военного нет - источник тока - измерительный диод - АЦП. ЧТО показывает индикатор при нажатии "Display Temp"? Все ли зелёные +5, +15 -15 +40? -=Vladimir=-
Дата: Суббота, 09.Янв.2016, 18:54 | Сообщение # 52
Техник
У вас сообщений: 316
Инженер
OFFлайн
Российская Федерация
Москва
Цитатаdunakan ()
А у вас есть , в магнет и кулинг сетинг значения сопротивления? Строим пропорцию.
Можеь это будет полезно

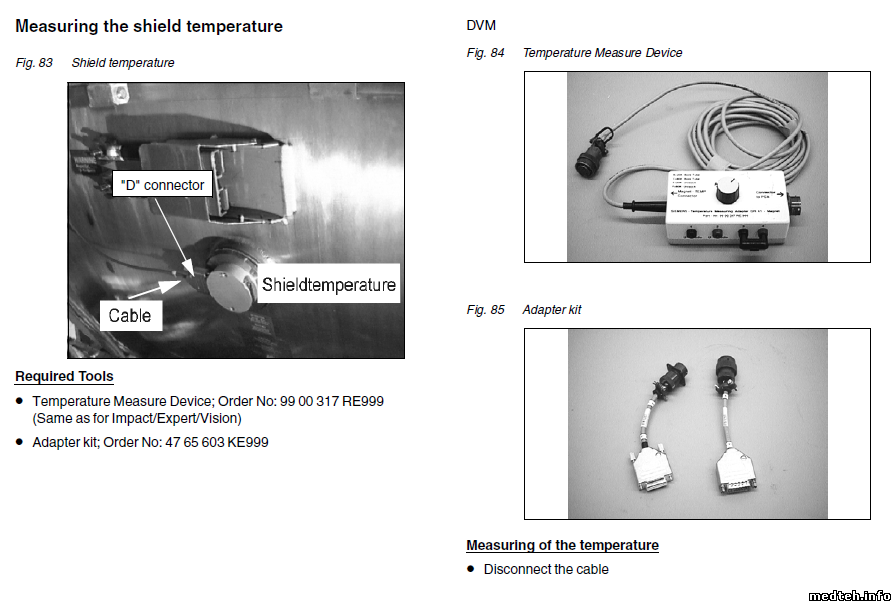

ну и в доках есть таблица сопротивление-Т mr-000.898.12.0.pdf(719Kb) · 0097929.jpg(110Kb)
dunakan, там только сопротивление для измерения уровня гелия. Экранов нет. Поэтому и ищу схему прибора для измерения экранов на бочке, что бы хоть как то контролировать экраны.
ЦитатаKVI ()
refren, Какой Б.П. чинили? Эта картинка знакома (надеюсь)?
Знакома. Навесные элементы были проверены мультиметром с заведомо рабочей платой D1, различий нет. Возможно косячит сам АЦП.

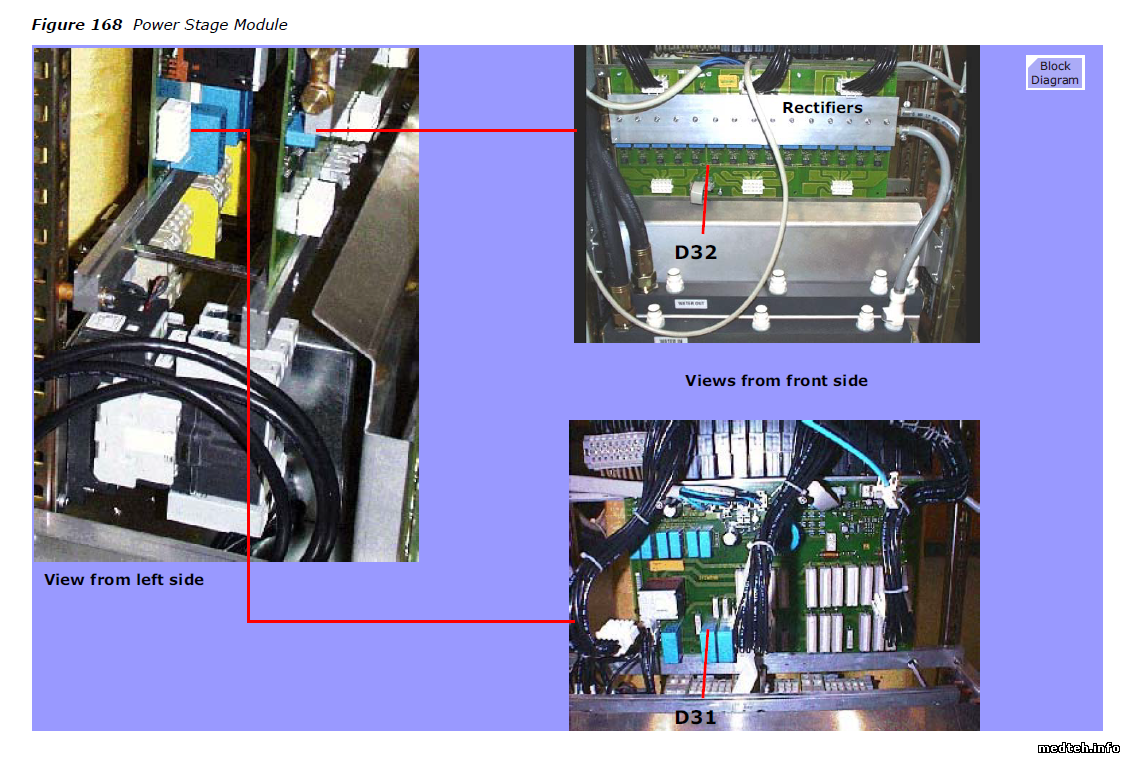

Чинили этот блок питания:
ЦитатаKVI ()
ЧТО показывает индикатор при нажатии "Display Temp"? Все ли зелёные +5, +15 -15 +40?
Напряжения все зеленые. Индикатор "Display Temp"показывает 24 градуса - температуру воздуха в щитовой.
Дата: Суббота, 09.Янв.2016, 19:15 | Сообщение # 53
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация
Елец
refren, так подставляли блоки на другой магнит? Блок питания это тот, что на задней стенке шкафа? После ремонта контролировали напряжения на выходе? (светодиоды это, конечно, не абсолютный показатель исправности). У меня знакомые пытались создать автономный измеритель температуры экранов. Получилось или нет смогу узнать только в начале следующей недели (праздники :) ). Знаю только, что в природе такой существует. Реально нужно создать источник тока (неизвестно только само значение этого тока) , коммутатор датчиков температуры экранов ( их несколько в разных точках криостата) и выход на мультиметр (таблица напряжение - температура приведена выше). -=Vladimir=-
Дата: Понедельник, 11.Янв.2016, 23:21 | Сообщение # 55
Стажер
У вас сообщений: 7
Технический директор
OFFлайн
Российская Федерация
Воронеж
Цитатаrefren ()
3 Может у кого была аналогичная проблема?
Как правило , такое значение измеренной температуры , показывает на подкорачивание цепи измерения. Обычно на D разъеме снизу сбоку бочки, ну и если разбирали MSUP, что то в контакты разъема но кроссплате могло попасть. Замеряйте напряжение тестером на 9-6 контактах при разобранном разъеме D, при нажатии мануал семпл. Если тестер с высоким входным сопротивлением, должно быть 1075 - 1050 мВ. Работаю в tomoservice.ru
Дата: Вторник, 12.Янв.2016, 13:09 | Сообщение # 56
Техник
У вас сообщений: 316
Инженер
OFFлайн
Российская Федерация
Москва
Цитатаrefren ()
refren, так подставляли блоки на другой магнит? Блок питания это тот, что на задней стенке шкафа? После ремонта контролировали напряжения на выходе? (светодиоды это, конечно, не абсолютный показатель исправности). У меня знакомые пытались создать автономный измеритель температуры экранов. Получилось или нет смогу узнать только в начале следующей недели (праздники :) ). Знаю только, что в природе такой существует. Реально нужно создать источник тока (неизвестно только само значение этого тока) , коммутатор датчиков температуры экранов ( их несколько в разных точках криостата) и выход на мультиметр (таблица напряжение - температура приведена выше).
KVI, Подставляли, проблема в плате D1 она некорректно измеряет.
Блок питания который расположен правее самого MSUP в этой же стойке. Напряжения само собой проверили - все по номиналу.
"Автономный измеритель температуры экранов" Очень интересно услышать подробности.
Цитатаdunakan ()

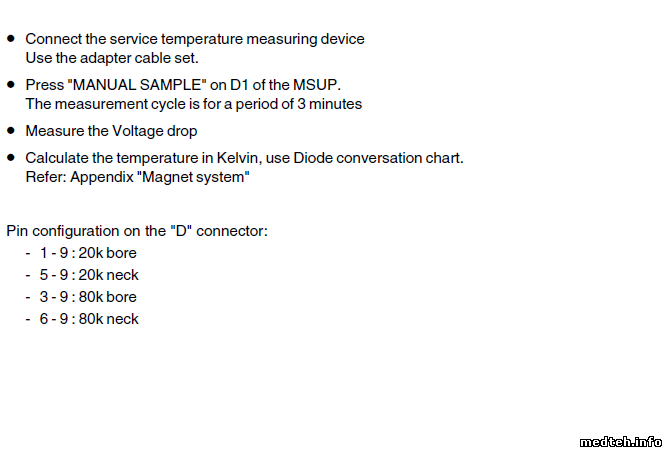

То ли доки у вас не те, то ли я не знаю....
Про измерение экранов данным методом я в курсе, только там нужен спец прибор о котором шла речь выше. Обычным мультиметром измерения будут не корректными - проверено лично, экраны отличаются на 10-15 кельвинов по обоим экранам. ( сравнения производились в пиборчиком который таскает с собой Медкриосервис)
Цитатаfiladd ()
Как правило , такое значение измеренной температуры , показывает на подкорачивание цепи измерения. Обычно на D разъеме снизу сбоку бочки, ну и если разбирали MSUP, что то в контакты разъема но кроссплате могло попасть. Замеряйте напряжение тестером на 9-6 контактах при разобранном разъеме D, при нажатии мануал семпл. Если тестер с высоким входным сопротивлением, должно быть 1075 - 1050 мВ.
Повторюсь, проблема именно в самой плате D1 - это установлено проверкой всех блоков на другом томографе.
Сообщение отредактировал refren - Вторник, 12.Янв.2016, 13:09
Дата: Вторник, 12.Янв.2016, 16:18 | Сообщение # 57
Техник
У вас сообщений: 330
программист
OFFлайн
Российская Федерация
Ростов
Используйте опцию измерения характеристики диода в вашем мультиметре, потом персчитайте в соответствие с таблицей, пара полезных картинок в прикрепление/
А цифры то , что больше получались, наверно мерили возле мсуп, сопротивление проводов могло внести изменения, все таки мили вольты.
Дата: Четверг, 14.Янв.2016, 00:12 | Сообщение # 58
Старший Помощник KAMEROved
OFFлайн
Российская Федерация
SPb
Цитатаrefren ()
сравнения производились в пиборчиком который таскает с собой Медкриосервис)
этому самодельному прибору (два режима измерения для диодов s410 в режиме 10мА и 100мА) можно верить если бы вы им меряли хотя бы раз в месяц, тогда отклонение можно скорректировать. В общем то все уже подробно расписали где мерять, какие пины. Siemens рекомендует использовать fluke, который уже снят с продажи, следующие модели, которые более менее точно меряют в режиме падения напряжения -fluke 177,179.
Дата: Воскресенье, 22.Май.2016, 22:05 | Сообщение # 60
Заглянувший
У вас сообщений: 2
сервис
OFFлайн
Российская Федерация
Санкт-Петербург
Господа, помогите найти инженера в СПб для диагностики аппарата PET CT Biograph Duo Siemens. Необходимо проверить правильность монтажа, сборку и подключение. Провести диагностику для выявлений возможных неисправностей и запустить его.
Дата: Пятница, 17.Июн.2016, 14:09 | Сообщение # 61
Техник
У вас сообщений: 316
Инженер
OFFлайн
Российская Федерация
Москва
Цитатаgeorgiy_alm ()
Подскажите, пожалуйста как проверить и что проверять...
Разбирай низ шкафа. Отсоединяй шланги охлаждения усилителей, в глубине будет пускатель, там и посмотришь где напруга пропадает. Я так понимаю градиентный шкаф вообще не светиться? Пускатель на запуске тоже не шлепает? Если да то скорее всего залип.
Дата: Понедельник, 20.Июн.2016, 12:17 | Сообщение # 62
Стажер
У вас сообщений: 17
инженер/ мрт
OFFлайн
Российская Федерация
Екатеринбург
Цитатаgeorgiy_alm ()
Всем привет. У меня Harmony. Не запускается градиентный шкаф :-( Проверил питание - доходит до блока питания в самом шкафу (инженеры подсказали, что могут залипнуть пускатели, но не сообщили как проверить) Система выдаёт ошибку 80 - Gradient Power Amplifier error: No communication with unit GPA. Подскажите, пожалуйста как проверить и что проверять...
Написал бы хоть какие градиенты и какой блок питания в GSSU а то может после перезагрузки пакетник вышибло в ССА
Дата: Вторник, 21.Июн.2016, 08:41 | Сообщение # 63
Завсегдатай
У вас сообщений: 266
US, CT, MRI
OFFлайн
Российская Федерация
NA
taleval, только вы позабыли написать, что Вы со всех просите сертификат Siemens. Обратитесь, пожалуйста, в компанию SIEMENS за инженером с сертификатом на Ваш ПЭТ/КТ
Дата: Четверг, 25.Авг.2016, 23:44 | Сообщение # 64
Участник
У вас сообщений: 114
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Коллеги, добрый вечер! Подскажите пожалуйста, какие обычно стоят модели компрессоров на Harmony и соответственно какие адсорберы надо ставить. Заранее благодарен.
Дата: Четверг, 25.Авг.2016, 23:49 | Сообщение # 65
Участник
У вас сообщений: 114
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Коллеги, добрый вечер! Подскажите пожалуйста, какие обычно компрессора стоят на Harmony? Соответственно как адсорберы надо подбирать? Заранее благодарен.
Дата: Пятница, 26.Авг.2016, 18:22 | Сообщение # 68
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация
Елец
На старенькой гармошке с головой RDG 5/100 криокоспрессор, скорее всего, Coolpak 6000 от Leybold. И адсорбер соответсвенный. Гугл в помощь - фото буквально в первых ссылках. -=Vladimir=-
Дата: Пятница, 26.Авг.2016, 20:44 | Сообщение # 69
Участник
У вас сообщений: 114
инженер
OFFлайн
Российская Федерация
Санкт-Петербург
Всем спасибо большое!!!Действительно на нашей гармошке стоит Coolpak 6000 от Leybold
А вопросик, что значит компрессор F-70 или HC-10, а адсорбер универсальный. Т.е. они взаимозаменяемы и мне при компрессоре F-70H может подойти адсорбер HC-10.
Дата: Пятница, 26.Авг.2016, 21:44 | Сообщение # 70
Техник
У вас сообщений: 396
МРТ
OFFлайн
Российская Федерация
Елец
Цитатаoleg74 ()
А вопросик, что значит компрессор F-70 или HC-10, а адсорбер универсальный. Т.е. они взаимозаменяемы и мне при компрессоре F-70H может подойти адсорбер HC-10.
Это значит, что в сумитомовских компрессорах F-70 и HC-10 применяется одинаковый адсорбер. -=Vladimir=-
Дата: Четверг, 18.Окт.2018, 17:48 | Сообщение # 71
Стажер
У вас сообщений: 18
Медицинский инженер
OFFлайн
Российская Федерация
Воронеж

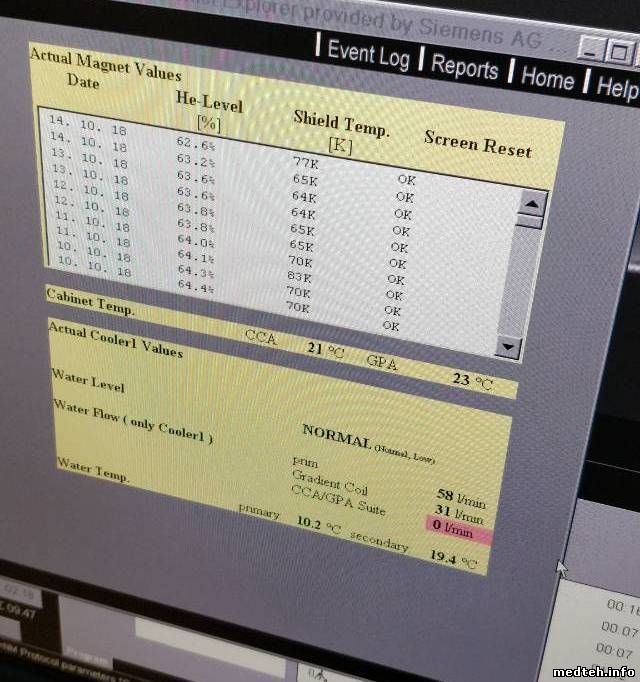

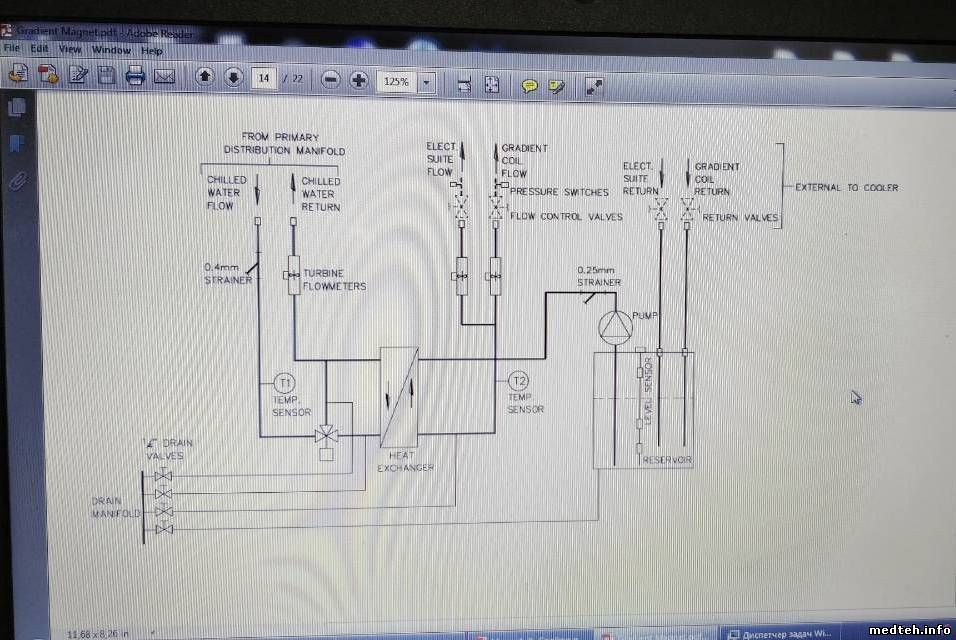

Коллеги Здравствуйте! Подскажите по симфонии: проток CCA/GPA suite - ноль При этом всё работает. Правильно ли я понял, эти измерители потока находятся в верхней части шкафа с гелиевым компрессором? В том числе и CCA/GPA suite? Там их три, пронумерованы 1,2,3 начиная с дальнего. 1 и 2 разобрали, крыльчатки крутятся. На CCA/GPA suite не повлияло. Так же ноль. Третий не успели вскрыть пока. Это они отвечают за эти измерения или CCA/GPA suite где-то в другом месте стоит?
Дата: Пятница, 26.Окт.2018, 11:19 | Сообщение # 74
Техник
У вас сообщений: 316
Инженер
OFFлайн
Российская Федерация
Москва
ЦитатаsverHDims ()
Меняли электронику
Это как понимать? Что конкретно меняли?

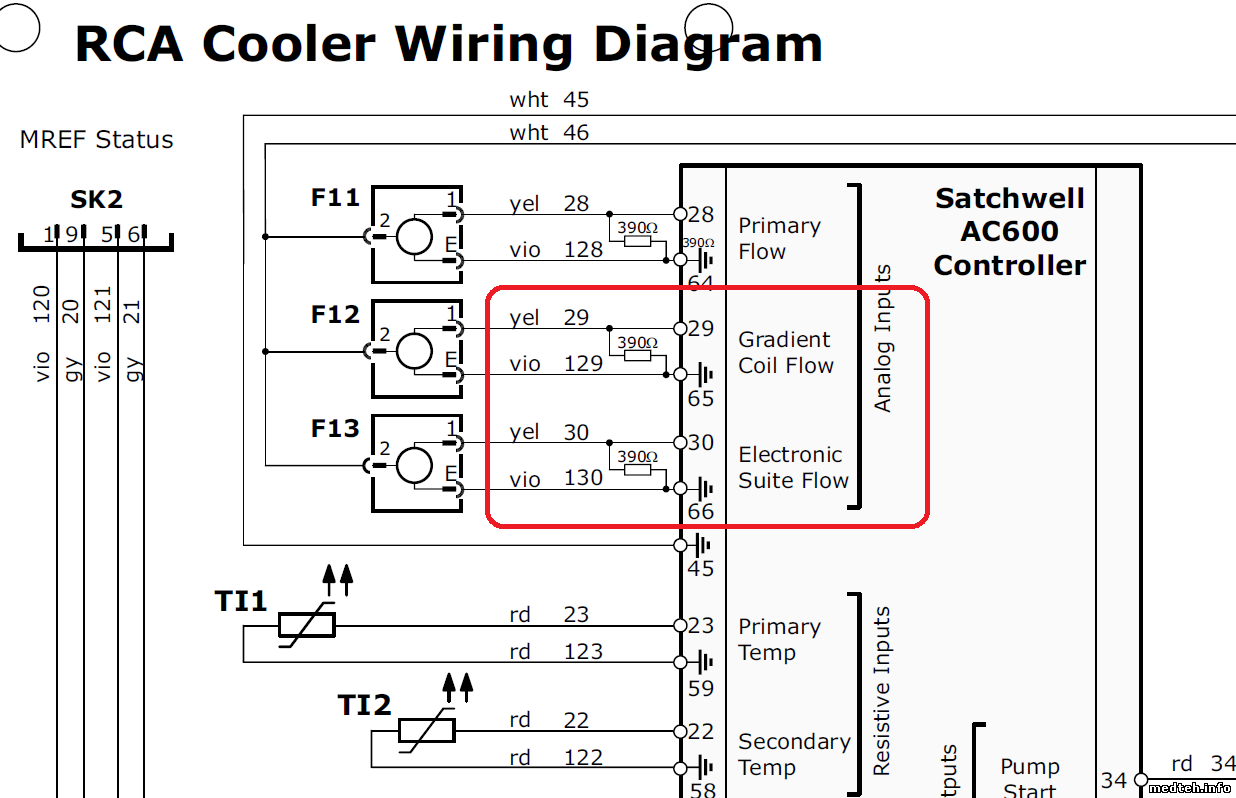

Попробуйте поменять датчики протока на клеммной колодке местами. Если нулевой проток перейдёт на другой датчик - значит проблема в датчике. Если не перейдёт, то дело или в самом контроллере, или в контакте на клеммной колодке.
Сопротивление 390 Ом на месте? Сопротивление его в норме?
Дата: Вторник, 30.Окт.2018, 20:23 | Сообщение # 76
Техник
У вас сообщений: 316
Инженер
OFFлайн
Российская Федерация
Москва
Цитатаrefren ()

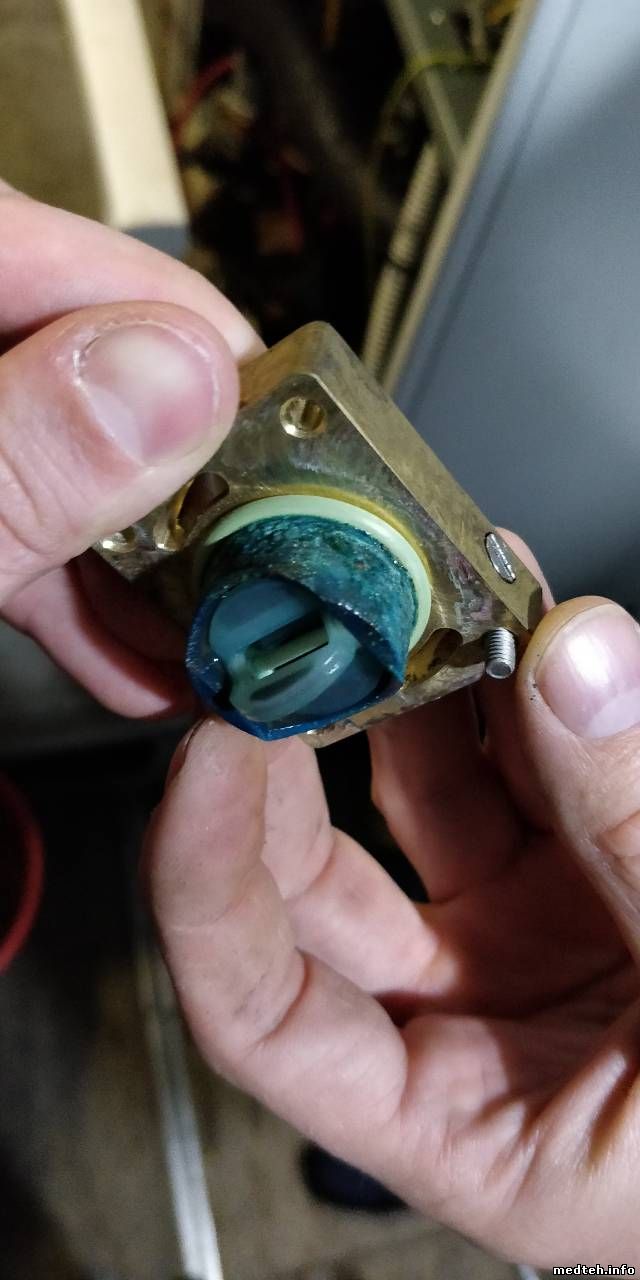

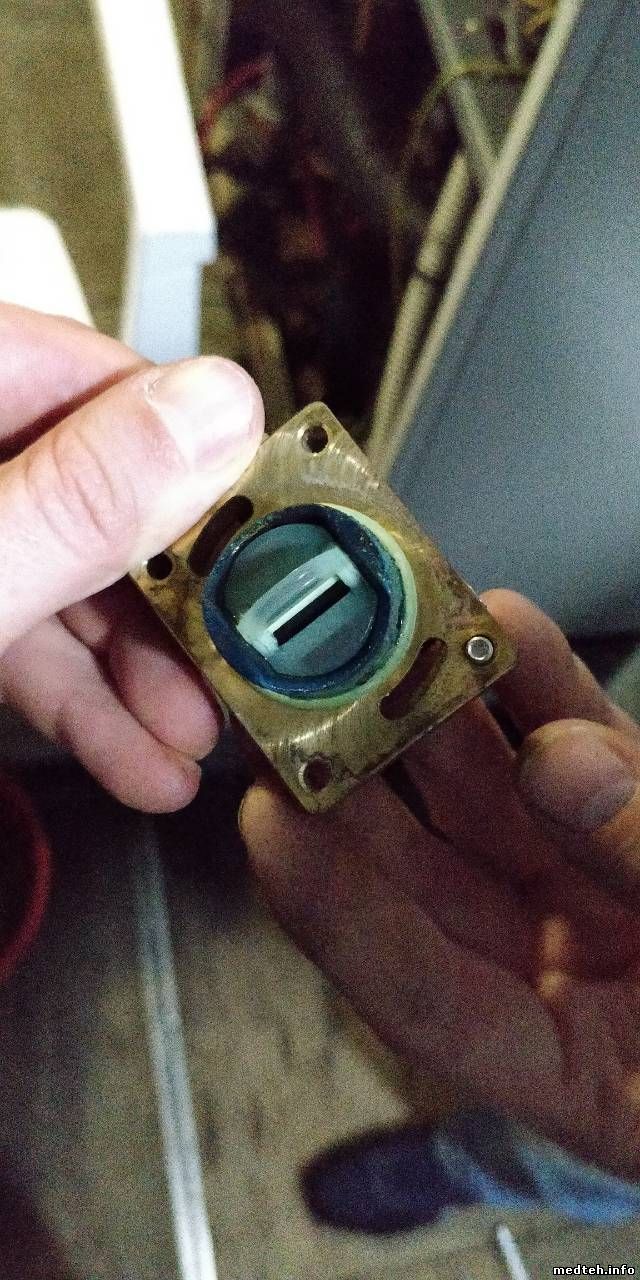

проблема решилась повторным вскрытием крыльчатки.
Вот в это и может быть проблема. Что-то слышал на счет того, что ось крыльчатки сама постепенно обрастает задирами и на ней клинит крыльчатка. Вроде как подходит вместо оси поставить иголку от капельницы (по диаметру) Но это не точно. Сам не разбирал.
т.е. если повторится подобное и придется еще раз лезть в датчик - смотрите в ту сторону.
Кстати фото не осталось? Что там внутри? Не лазил, да и без нужды не охота.
Сообщение отредактировал refren - Вторник, 30.Окт.2018, 20:25
