Нет ли у кого-нибудь схемы блока питания для данного аппарата. Питание от сети. На выходе на ХХ - 21В. При нагрузке 2А - 12В. Возможно и конденсаторы, а может и нет. Разветвленная. Всем удачи.
Дата: Воскресенье, 13.Мар.2016, 08:54 | Сообщение # 2
Участник
У вас сообщений: 120
бывший инженер по медоборудованию
OFFлайн
Российская Федерация
-
что смутило ? высокое выходное на ХХ ? имхо в этом зарядном применен метод зарядки -генератор тока , а определение конца зарядки ---""Для NiCd аккумуляторов обычно применялся, так называемый, -dV метод (Дельта-Пик метод, англ. – «delta peak»). В процессе зарядки напряжение на аккумуляторе растет, но в самом конце зарядки оно начинает падать. Для NiCd аккумуляторов критерием окончания зарядки являлось снижение напряжения примерно на 30 мВ (на каждый аккумулятор). -dV — самый быстрый метод, он хорошо работает даже с частично заряженными аккумуляторами. Если, например, установить на зарядку полностью заряженный аккумулятор, то напряжение на нем начнет быстро расти, затем довольно резко падать, что вызовет окончание зарядки."" У новых акк отсекается зарядка на уровне напряжения 15-15.5 вольт , в данный момент акк пожилые - отсечка зарядки порядка 16.-16.16.5 . всё сказанное имхо
Сообщение отредактировал Сергеевич - Воскресенье, 13.Мар.2016, 08:56
Дата: Воскресенье, 13.Мар.2016, 13:55 | Сообщение # 3
Стажер
У вас сообщений: 33
элмех
OFFлайн
Российская Федерация
Московская

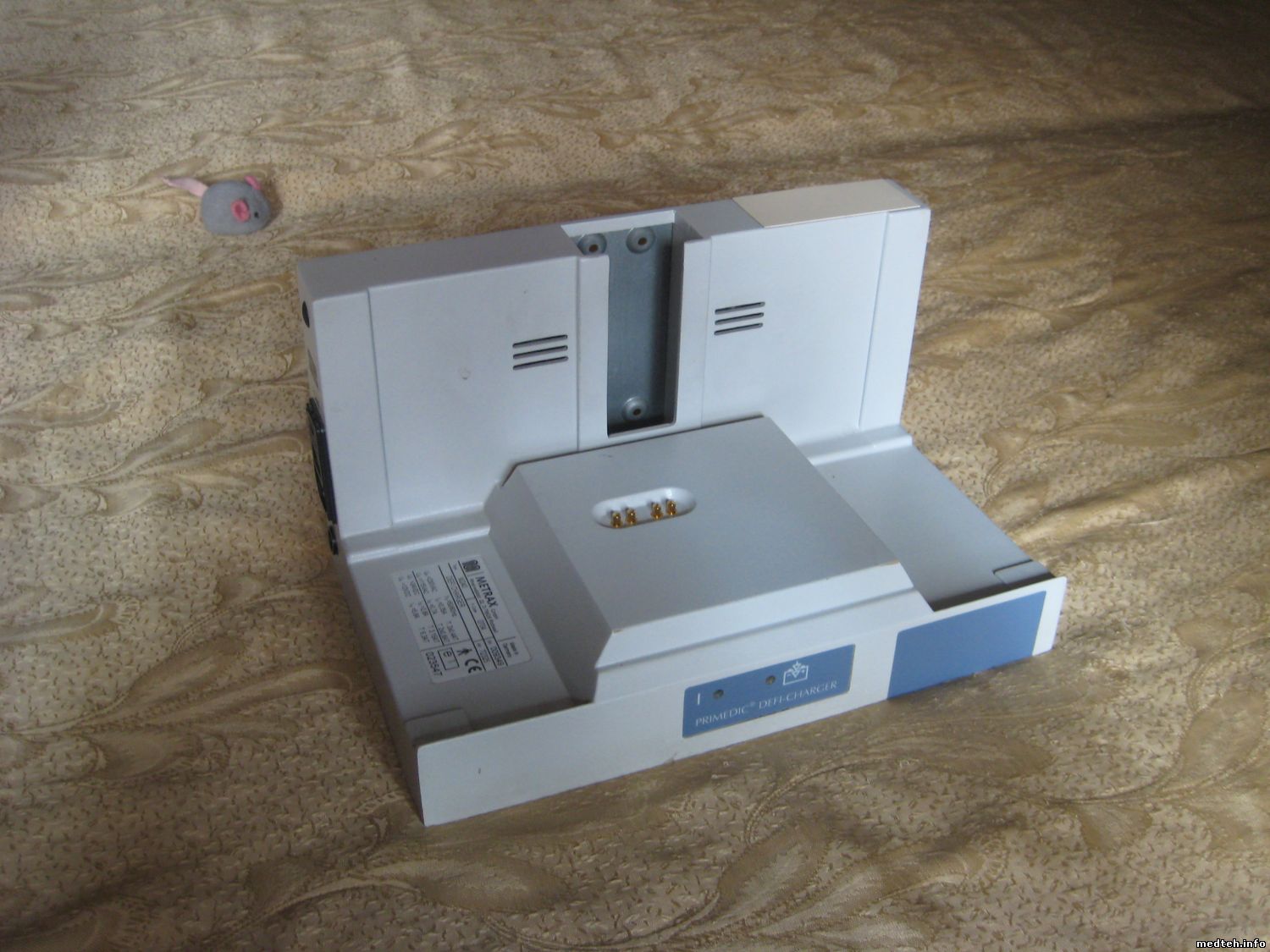

Спасибо за разьяснения. Думал, что "база" (на снимке) - это вообще питание для всего дефибриллятора. И такой разбег напряжения на выходе - неисправность как при плохих конден. на выходе ИИП. Аппарат может совсем не включаться при "плохом" аккумуляторе? Или может без аккумулятора пахать?
Дата: Воскресенье, 13.Мар.2016, 16:10 | Сообщение # 4
Участник
У вас сообщений: 120
бывший инженер по медоборудованию
OFFлайн
Российская Федерация
-
деф работает только от аккумуляторов , при каждом включении тестирует их , при сильно "просаженных" выдаст аларм , то что на фото - зарядка- подставка , два светодиода - зеленый сеть и желтый , когда идет зарядка . Иногда в подставке дурят герконы -не включается зарядка . В нижней части дефа внутри корпуса есть магнит , при установке на подставку геркон срабатывает (геркон в подставке внутри корпуса , примерно в середине и ближе к морде подставки) и включает зарядку. При снятом дефе на контактах подставки нет напруги
Дата: Воскресенье, 13.Мар.2016, 20:09 | Сообщение # 5
Стажер
У вас сообщений: 33
элмех
OFFлайн
Российская Федерация
Московская
О герконах узнал после вскрытия "базы". В больнице первый раз, аппарат вижу впервые. Проверил напругу на контактах - ноль, ну и забрал с собой для ремонта. При экспериментах использовал магнит. Потом смотрю, напруга на выходе - как будто БП неисправен, а он ну совсем немаленький, думаю - попал. Сейчас как-то легче стало. Навряд ли магнит отвалился в дефе(как в минигемах бывает). Посмотрим. Хоть ясность есть на данном этапе. Спасибо и удачи.
Дата: Понедельник, 04.Апр.2016, 12:32 | Сообщение # 6
Стажер
У вас сообщений: 33
элмех
OFFлайн
Российская Федерация
Московская
Сергеевич Надеюсь получить здесь ответ.
ЦитатаAltatgen ()
деф работает только от аккумуляторов
Подставка, "база" почти 100 Вт мощности потребляет от сети. Не может быть, что бы это тлк для зарядки аккумул. У моего дефиб. напруга с "базы" присутствует (при установленном дефиб. на подставке) на плате, расположенной(если смотреть на дефибр со стороны задней стенки) в верхнем левом углу. При этом напряжение аккум. всего 4,5 В. Не знаю, такое напряжение - результат работы предшественников, или так работает контроллер заряда-разряда. При этом (питание с "базы") дефиб. без признаков жизни(не вкл.) Прошу уточнить: 1. При сильно разряженной батареи (питание от "базы") дефибр. включается (как в Аксионе, например - вкл, предупредил, что батарея разряжена и выкл), или не включается вообще?
