Монитор прикроватный Argus LCM ф.Schiller
СолярисДата: Суббота, 22.Янв.2011, 00:14 | Сообщение # 1
У вас сообщений: 301
инженер
OFFлайн
Российская Федерация

Набережные Челны
Нужна схема прикроватного монитора Argus LCM бренда "Schiller".
Нет зарядки аккумулятора.

ivobldebtsДата: Суббота, 22.Янв.2011, 18:18 | Сообщение # 2
У вас сообщений: 219
негр
OFFлайн
Российская Федерация

ИВАНОВО
Сервис в хранилище

СолярисДата: Суббота, 22.Янв.2011, 20:13 | Сообщение # 3
У вас сообщений: 301
инженер
OFFлайн
Российская Федерация

Набережные Челны
Сервис-мануал у меня есть, но там нет схемы.

TiP_61Дата: Среда, 26.Янв.2011, 18:19 | Сообщение # 4
Участник
У вас сообщений: 94
инженер
OFFлайн
Российская Федерация

Москва
Ребята привет.
Ссылку можете дать?
А то что-то не видно этого мануала.

СолярисДата: Среда, 26.Янв.2011, 22:01 | Сообщение # 5
У вас сообщений: 301
инженер
OFFлайн
Российская Федерация

Набережные Челны
Добавил в хранилище http://www.medteh.info/load/35-1-0-1097

Doctor_MarvinДата: Вторник, 01.Фев.2011, 07:40 | Сообщение # 6
Стажер
У вас сообщений: 9
AL
OFFлайн
Российская Федерация

Tyumen
Спасибо за инструкцию, а то зарядка от аккумулятора есть а от сети не идет, вроде и кабель целый и предохранители живые, щас будем разбираться.

СолярисДата: Вторник, 01.Фев.2011, 21:17 | Сообщение # 7
У вас сообщений: 301
инженер
OFFлайн
Российская Федерация

Набережные Челны
Нашел два сгоревших полевика в SMD корпусе, завтра напишу какие именно. Зарядка на аккумулятор появилась, только не горит индикатор "сеть". на другом таком же мониторе не работает пульсоксиметрия

Doctor_MarvinДата: Вторник, 08.Фев.2011, 17:10 | Сообщение # 8
Стажер
У вас сообщений: 9
AL
OFFлайн
Российская Федерация

Tyumen
И все же, что за полевики? 4948? Или 4427ZM?

.

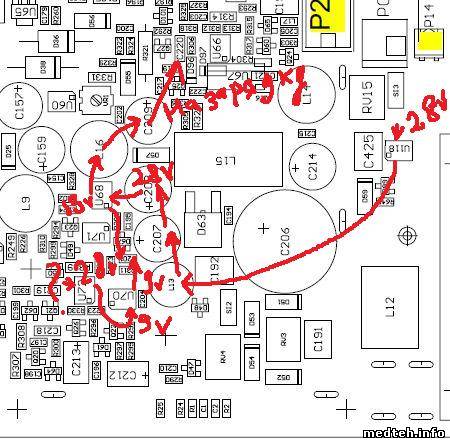

В общем, суть такова. В прикрепленной схеме показано, что я определил, схемы нет, так что тыкал на ощупь. С U118 (на него идет с С206, вроде, но не суть), напряжение приходит через катушку и пары емкостей на U68, откуда на приборе с работающей зарядкой приходило 28В, и выходило 13.3В, и там уже на зарядку. На сломанном на выходе у U68 было ноль. Значит ли это, что U68 приказали долго жить? Плюс на том, у которого зарядка не работает и на входе и на выходе U72 пусто, я так и не нашел, откуда на него напряжение идет.

СолярисДата: Четверг, 10.Мар.2011, 00:25 | Сообщение # 9
У вас сообщений: 301
инженер
OFFлайн
Российская Федерация

Набережные Челны
Doctor_Marvin, вот что я нарисовал для себя, пока безрезультатно. Может я где-то ошибся, исправь, пожалуйста.
Вдвоём, думаю, быстрее достигнем цели.
.

Подскажите, пожалуйста, кто-нибудь пробовал ставить расходники (кабель ЭКГ, пульсоксиметрические датчики, температурные датчики, манжеты АД) не оригинальные. Какие аналоги подходят?
.
8530072.pdf (1.20 Mb)

СолярисДата: Пятница, 25.Ноя.2011, 00:46 | Сообщение # 10
У вас сообщений: 301
инженер
OFFлайн
Российская Федерация

Набережные Челны
Кто-нибудь покупал датчики SpO2 для мониторов Schiller Argus LCM тип LNCS? Где дешевле?

babysh-mДата: Пятница, 25.Ноя.2011, 05:51 | Сообщение # 11
сервисный инженер
OFFлайн
Российская Федерация

Екатеринбург
Quote (Солярис)
манжеты АД
Обычно подходят манжеты от автоматических тонометров, но их часто неудобно на руку пациента надевать (руку нужно просовывать). Ни в коем случае не использовать отечественные манжеты от ручных тонометров - они засыпаны тальком, а он для автоматов смерти подобен! Стоимость таких манжет в рознице порядка 500руб.

AlexiumДата: Пятница, 25.Ноя.2011, 10:46 | Сообщение # 12
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Попробуйте купить здесь - http://www.cablesandsensors.ru/
Что получилось пожалйста напишите - сам собираюсь у них покупать :).

СолярисДата: Пятница, 25.Ноя.2011, 19:30 | Сообщение # 13
У вас сообщений: 301
инженер
OFFлайн
Российская Федерация

Набережные Челны
Alexium,
Цитата Alexium ()
Попробуйте купить здесь - http://www.cablesandsensors.ru/

Написал им, что-то не получил ответа. Боязно, на сайте нет никаких контактов кроме электронки.
.

Вот что они мне ответили:
Поставка может быть осуществлена напрямую с нашего предприятия во Флориде в указанный Вами адрес. Стоимость авиа доставки службой USPS - ориентировочно - 50 USD (в зависимости от веса посылки). Срок доставки - до 7 дней, мы сообщим Вам номер накладной и сможете on-line контролировать движение груза. В отправке (при заказе до 5 единиц) все заказанные позиции также могут быть оформлены как образцы , чтобы не усложнять для Вас процесс получения этой посылки в России. Оплату можно сделать банковским переводом, либо VISA картой.

AlexiumДата: Воскресенье, 27.Ноя.2011, 13:33 | Сообщение # 14
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Как же так - а оплата через PayPal?
Если связываться с переводом или VISA - если перевод на зарубежный счет в инстранный банк наши банки обдерут вас как липку (накладные расходы 10-15% к сумме - не меньше).
Пожалуйста Солярис, держите меня в курсе (скорость доставки и качество расходников).

creytДата: Воскресенье, 27.Ноя.2011, 14:12 | Сообщение # 15
У вас сообщений: 546
техник
OFFлайн
Российская Федерация

Кузня
Quote (Alexium)
Как же так - а оплата через PayPal?

Да и защита хоть какая то от кидалова.

prorokvmДата: Вторник, 11.Сен.2012, 09:34 | Сообщение # 16
Участник
У вас сообщений: 51
инженер - медтехник
OFFлайн
Российская Федерация

новороссийск
Аппарат SCHILLER ARGUS LCM перестал включаться от сети, при нажатии кнопки " вкл/выкл" сразу переходит на питание от аккумулятора. Проверил цепи питания: на выхоте силового тр-ра есть 25в, которое выпрямляется , фильтруется и подается дальше в схему. Плата аппарата многослойная схемы нет. Кто сталкивался с такой проблеммой ? Может подскажете?

СолярисДата: Вторник, 11.Сен.2012, 15:08 | Сообщение # 17
У вас сообщений: 301
инженер
OFFлайн
Российская Федерация

Набережные Челны
Были ведь уже такие темы.
http://www.medteh.info/forum/25-2535-1
http://www.medteh.info/forum/31-4767-1
http://www.medteh.info/forum/59-2639-1
Там есть обрывки схем, но схемы желательно перепроверить, потому что могут быть ошибки в ручной работе.
Если есть какие-то свои зарисовки, скинь. С миру по нитке соберем схему
У меня конкретно такой неисправности не было, но на столе стоит разобранный монитор не измеряющий температуру. Если что-то нужно прозвонить, померить пиши.

prorokvmДата: Вторник, 11.Сен.2012, 19:16 | Сообщение # 18
Участник
У вас сообщений: 51
инженер - медтехник
OFFлайн
Российская Федерация

новороссийск
Спасибо, дорогой товарищ. good Завтра покопаюсь еще

Alex1989Дата: Понедельник, 27.Май.2013, 18:05 | Сообщение # 19
Участник
У вас сообщений: 102
рентген
OFFлайн
Российская Федерация

Русь
Доброго времени суток!
Ищу схемы на данный монитор.
Буду очень признателен.

prorokvmДата: Среда, 20.Ноя.2013, 08:57 | Сообщение # 20
Участник
У вас сообщений: 51
инженер - медтехник
OFFлайн
Российская Федерация

новороссийск
Доброго времени дня!
Хотелось бы узнать, кто нибудь починил данный монитор с неисправностью - " ...не видит сеть и нет зарядки..". У меня два таких монитора: схемы нет обозначений деталей на плате нет...

саня65Дата: Среда, 20.Ноя.2013, 13:33 | Сообщение # 21
У вас сообщений: 82
Ведущий инженер
OFFлайн
Российская Федерация

Калуга
Schiller Argus LCM
Ссылка на файл более недействительна по требованию IFPI IFPI.
ссылка рабатает:
http://www.frankshospitalworkshop.com/equipme....ual.pdf

prorokvmДата: Среда, 20.Ноя.2013, 17:44 | Сообщение # 22
Участник
У вас сообщений: 51
инженер - медтехник
OFFлайн
Российская Федерация

новороссийск
За ссылочку спасибо!
Я ее нашел в интернете буквально за пару минут, как получил вашу, только там практически ничего нет по моему вопросу, за исключением обозначений деталей на плате и их компоновки. Похоже, что неисправность типовая, вот и хотелось бы узнать: кто и как с ней справился?

саня65Дата: Четверг, 21.Ноя.2013, 08:42 | Сообщение # 23
У вас сообщений: 82
Ведущий инженер
OFFлайн
Российская Федерация

Калуга
К сожалению ремонтом не занимался.

STKДата: Среда, 26.Мар.2014, 20:45 | Сообщение # 24
Заглянувший
У вас сообщений: 1
Инженер
OFFлайн
Российская Федерация

Москва
У меня тот же монитор и неисправность соответствующая. Работает только от аккумулятора, зарядки при этом нет. На плате нету 12В. Завтра буду ковырять его. Если что отпишусь)

medintellДата: Пятница, 22.Июл.2016, 15:10 | Сообщение # 25
Участник
У вас сообщений: 104
Инженер
OFFлайн
Российская Федерация

Тюмень
Ну, что, никто не починил ещё?

jackhash3Дата: Пятница, 22.Июл.2016, 15:41 | Сообщение # 26
Участник
У вас сообщений: 128
Медтехник
OFFлайн
Российская Федерация

Москва
Ну, что с результатами, господа инженеры!

medintellДата: Воскресенье, 31.Июл.2016, 13:23 | Сообщение # 27
Участник
У вас сообщений: 104
Инженер
OFFлайн
Российская Федерация

Тюмень

в сервисе есть схема, и по ней получается, что с трансформатора идёт на диодный мост, а потом на катушку l13 без всяких встраений, но на самом делене так. На фото катушка l13 и рядом с ней дорожка и точка куда она уходит. Вот куда от диодного моста идёт дальше от этой точки? Найти не могу.

A_PetrovДата: Среда, 03.Авг.2016, 11:23 | Сообщение # 28
Заглянувший
У вас сообщений: 3
Инженер
OFFлайн
Российская Федерация

Санкт-Петербург
Аналогичная проблема с монитором. Кто-нибудь нашел решение?

tech_supportДата: Среда, 03.Авг.2016, 17:40 | Сообщение # 29
Стажер
У вас сообщений: 8
инженер
OFFлайн
Российская Федерация

Санкт-Петербург
Добрый день.
В декабре 2015 вышли из строя данные мониторы. 5 штук. на двух замена дисплея, три пришли с диагнозом "нет заряда аккумулятора" "монитор не работает от сети". дисплеями занимался самостоятельно. зарядка-питание отдавали на ремонт. далее копипаст из акта выполненных работ, может кому поможет:

Диагностика: нарушена система зарядки питания - выход из строя симистр TIC116M/ST, диод - MMBD914 на плате MK-19 53 LCM
Перечень ремонтных работ: замена микросборок - SI9435DY4 - 1 шт, ВС847 - 1 шт, BZX84C15 - 1 шт, СI494BEY - 1 шт.

Сейчас всё работает.

prorokvmДата: Четверг, 04.Авг.2016, 20:23 | Сообщение # 30
Участник
У вас сообщений: 51
инженер - медтехник
OFFлайн
Российская Федерация

новороссийск

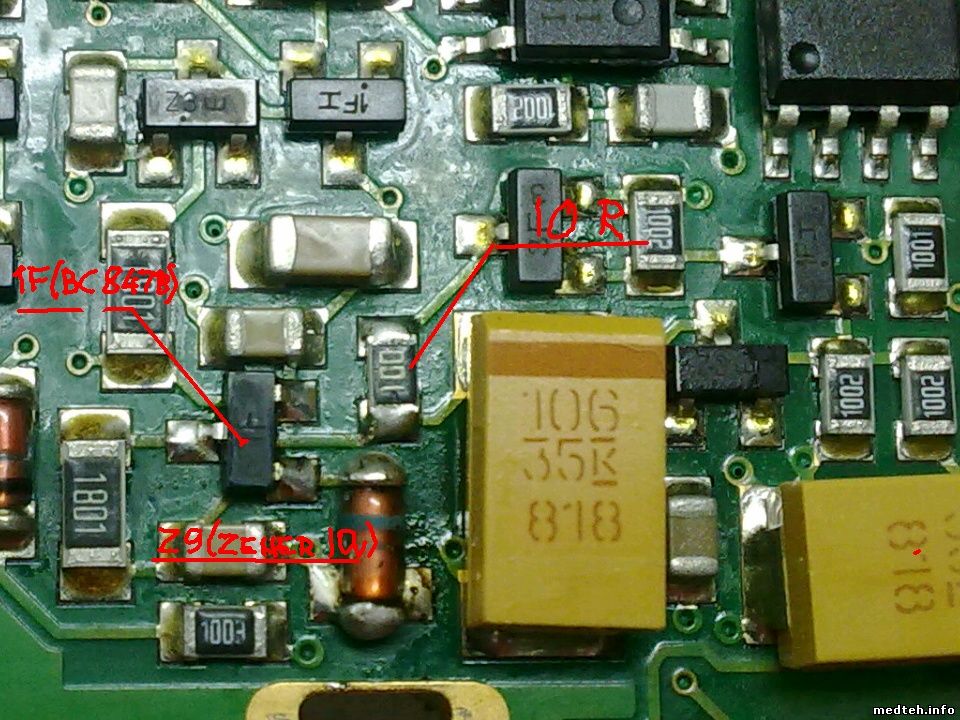

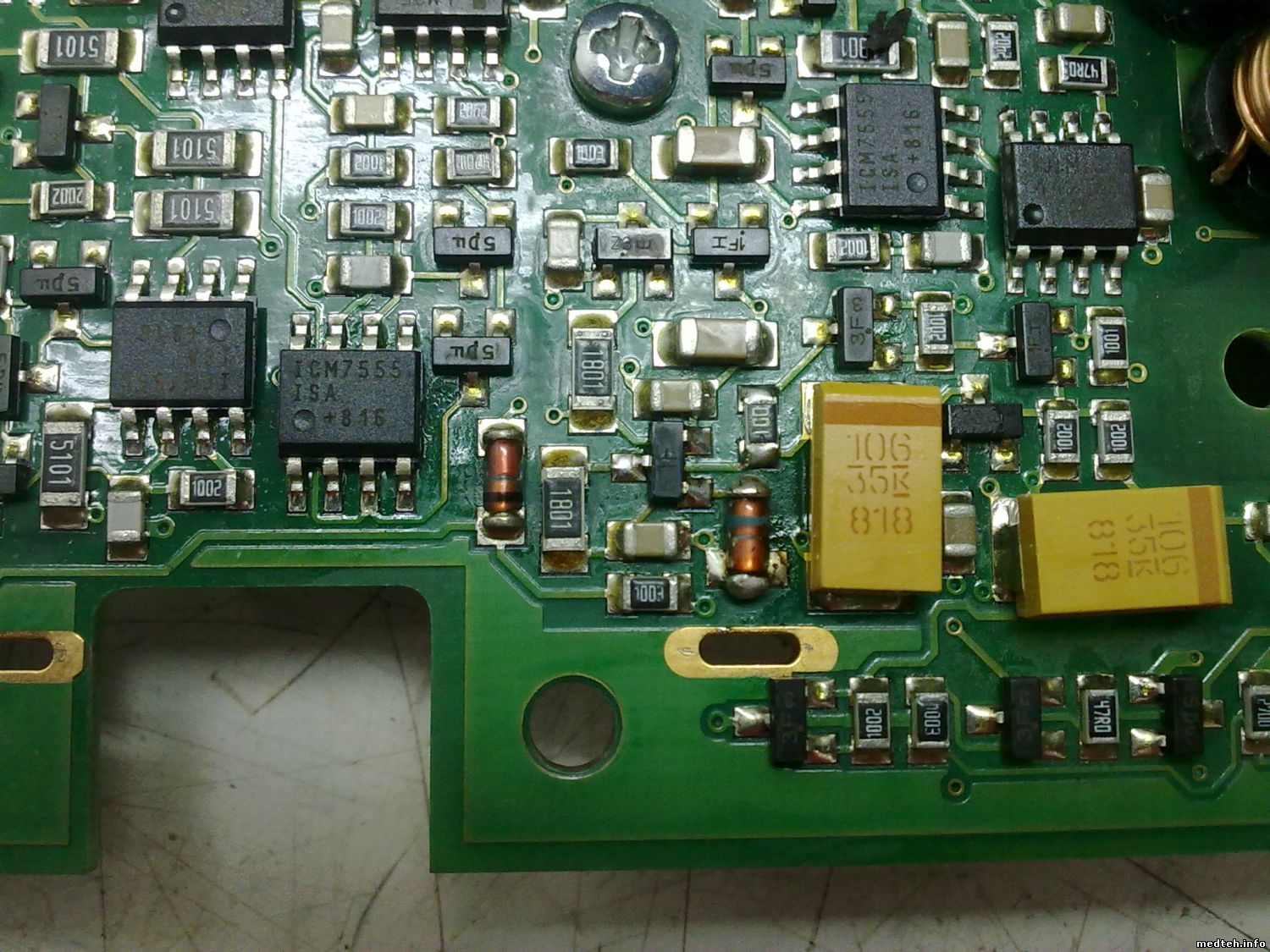

Всем, кого интересует решение данной проблемы. У меня было 5 таких мониторов и все удалось починить!! Отчитываюсь о проделанной работе и выводах: Во всех моих мониторах АКБ , либо умерли, либо, почти умерли, при этом в схеме умирают несколько деталей. аппарат перестает видеть 220в и отключается от сети. На фрагменте платы указаны элементы, которые были заменены. Детали необходимо проверять, предварительно выпаяв, чтоб на измерения не влияли другие установленные в схему детали. 1F может быть , как в утечке КЭ, так и пробитым полностью.Стабилитрон на 10в стоял smd-шный, я поставил такой т.к в smd корпусе не оказалось под рукой, к тому же, при проверке оказалось. что у него изменилось напряжение стабилизации до 2.5в . Пробовал разрисовать схему, но потом бросил т.к плата многослойная и трудно вычислить прохождения проводников, остановился на достигнутом результате. После ремонта необходимо поменять АКБ на новую. Мои аппараты после ремонта (кажется 2013 г) работают до сих пор.
.
Если кому помогло отпишитесь, просто, из интереса.. wink
.


Сообщение отредактировал prorokvm - Пятница, 05.Авг.2016, 09:46

medintellДата: Пятница, 05.Авг.2016, 13:36 | Сообщение # 31
Участник
У вас сообщений: 104
Инженер
OFFлайн
Российская Федерация

Тюмень
prorokvm, помогло, я тоько 9z оставил на месте, из за полного отсутствия на 10в, в подходящем размере. Есть на 9в стабилитрон в таком же корпусе как 9Z, но что то засомневался.

Сообщение отредактировал medintell - Пятница, 05.Авг.2016, 13:51

prorokvmДата: Воскресенье, 07.Авг.2016, 16:54 | Сообщение # 32
Участник
У вас сообщений: 51
инженер - медтехник
OFFлайн
Российская Федерация

новороссийск
если стабилитрон цел и напряжение его стабилизации не изменилось,то его и менять не надо. В моем случае, при такой неисправности, Uz упало до 2,5в. 9Z проверялся на отдельном блоке питания, а при проверке тестером звонился , как исправный.

yusupovd92Дата: Воскресенье, 30.Окт.2016, 10:40 | Сообщение # 33
Участник
У вас сообщений: 121
инженер
OFFлайн
Российская Федерация

ставр
Добрый день.
Подскажите, если кто сталкивался, нет изображения на мониторе, подсетка есть. сигналы на шлефе есть.


с уважением саша

МастерБакуДата: Вторник, 01.Ноя.2016, 10:13 | Сообщение # 34
У вас сообщений: 11270
инженер
OFFлайн
Российская Федерация

Нижний Новгород
http://www.frankshospitalworkshop.com/equipme....ual.pdf
http://www.frankshospitalworkshop.com/equipme....ual.pdf

medintellДата: Среда, 15.Фев.2017, 08:03 | Сообщение # 35
Участник
У вас сообщений: 104
Инженер
OFFлайн
Российская Федерация

Тюмень
Всем привет.
У одного монитора следующая проблема. Включаем, стоит сутки работает нормально, потом начинает перезагружаться, выключиться и снова включается и с очень быстрой цикличностью, и если отключить питание от сети он продолжает так делать. Что бы его выключить, надо успеть его выключить правильно через кнопку выключения. Если его правильно выключить и сразу включить, то опять работает нормально сутки.
Никто не сталкивался с подобным?

tech_supportДата: Четверг, 23.Мар.2017, 09:47 | Сообщение # 36
Стажер
У вас сообщений: 8
инженер
OFFлайн
Российская Федерация

Санкт-Петербург
коллеги, к данному аппарату нужен дисплей. подскажете где искать?

denizkaДата: Четверг, 23.Мар.2017, 16:12 | Сообщение # 37
Участник
У вас сообщений: 69
Инженер
OFFлайн
Российская Федерация

СПб
Доброго времени суток!

Ремонтирую монитор пациента Schiller Argus LCM.

Изначально он не включался и не было заряда АКБ. Заменил SMD предохранитель S12 на материнской плате и внутреннюю АКБ. Появилось напряжение в 28 Вольт в контрольной точке, появилось зарядное напряжение на клеммах.

Возникла новая неисправность – самопроизвольное выключение при работе от эл. сети. Кто-нибудь сталкивался с подобной ситуацией?

medintellДата: Понедельник, 03.Апр.2017, 19:48 | Сообщение # 38
Участник
У вас сообщений: 104
Инженер
OFFлайн
Российская Федерация

Тюмень
tech_support, на али экспресс есть 85 долларов что ли стоил

hisgraceДата: Вторник, 27.Фев.2018, 22:31 | Сообщение # 39
Стажер
У вас сообщений: 36
Закупщик
OFFлайн
Российская Федерация

Москва
Добрый Всем День
при нажатии на кнопки экг spo2 тонометра просит ввести пароль
Кто знает пароль поделитесь пожалуста
С Уважением
Андрей


Сообщение отредактировал hisgrace - Вторник, 27.Фев.2018, 22:31

tech_supportДата: Пятница, 10.Авг.2018, 10:49 | Сообщение # 40
Стажер
У вас сообщений: 8
инженер
OFFлайн
Российская Федерация

Санкт-Петербург
Коллеги, всех приветствую.
Кто-нибудь сталкивался с необходимость перепрошивки ПО на данном аппарате? В инструкции есть раздел Загрузка ПО.
А вообще нужно перепрошить на русский язык с немецкого. Спасибо за участие.

  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Программы Gendex GxPi...[Dimk135 (25.Дек.2024)]
2. Пневмоблок на три инс...[levscha (25.Дек.2024)]
3. Рентгенаппарат палатн...[Stasik (24.Дек.2024)]
4. Вода в рабочем воздух...[marker1k (24.Дек.2024)]
5. Анализатор гематологи...[viggen (24.Дек.2024)]
6. Ремонт аппарата элект...[Алексей4373 (24.Дек.2024)]
7. Mindray bc-20s[Aslanov263 (24.Дек.2024)]
8. Портативный рентгенов...[naiv (23.Дек.2024)]
9. Ремонт рентгеновской ...[naiv (23.Дек.2024)]
1. Офтальмологическая ус...[31.Окт.2024]
2. Cardinal-Health-VELA-...[03.Окт.2024]
3. Service Manual HAMILT...[02.Окт.2024]
4. Mindray DC-7 (ПО)[09.Сен.2024]
5. Руководство по эксплу...[26.Авг.2024]
6. Пароли для принтеров ...[20.Авг.2024]
7. СПГА-100-1-НН РУКОВОД...[05.Июн.2024]
8. Accuvix v20 - Service...[11.Апр.2024]
9. ГП 40 МО[19.Мар.2024]
10. Сервисный мануал пере...[07.Мар.2024]
1. NovikovAN4[25.Дек.2024]
2. qutab[25.Дек.2024]
3. alayura[25.Дек.2024]
4. BR[25.Дек.2024]
5. zaharcenkodina[25.Дек.2024]
6. marker1k[24.Дек.2024]
7. Алексей4373[24.Дек.2024]
8. wowanww[24.Дек.2024]
9. traviolly[24.Дек.2024]
10. Aslanov263[23.Дек.2024]
МастерБаку[582]
Yulana34[177]
Serg74[160]
Dimitrius[129]
naves[121]
РОМУЛ[120]
bektyish[120]
madmac[116]
Алекс-200[114]
begun_a[112]
