Дата: Понедельник, 18.Май.2009, 22:22 | Сообщение # 1
Стажер
У вас сообщений: 33
Инженер
OFFлайн
Российская Федерация
Саратов
Прикроватный монитор МПР 5-02 "Тритон" завышает значение неинвазивного артериального давления. Если кто сталкивался с такой проблемой буду рад услышать коментарии
Дата: Понедельник, 01.Июн.2009, 18:36 | Сообщение # 4
функциональная диагностика
OFFлайн
Российская Федерация
Извиняюсь за некоторую дезинформацию... перепутал с другим прикроватным монитором. У "Тритон МПР05-2" показания давления можно настроить с помощью резистора RP4 (регулировка опорного напряжения). Находится он на плате, на которой датчик давления (если смотреть на дисплей прибора, то это плата, которая расположена с правой стороны перпендикулярно ЖК дисплею). Местоположения этого резистора на плате - наверху посередине. С клапанами тоже иногда бывают проблемы хоть и редко, для решения нужно чуть-чуть открутить гайку.
Я настраиваю показания NIBP при помощи манжеты надетой на банку и эталонного манометра, соединенного с манжетой и прибором тройником
Дата: Понедельник, 13.Июл.2009, 19:46 | Сообщение # 5
Стажер
У вас сообщений: 33
Инженер
OFFлайн
Российская Федерация
Саратов
У меня монитор давление показывает правильно. ВОПРОС в том, правильно ли он улавливает импульсы??? Подскажите кто знает есть ли какой пробор или приспособление для проверки данного вопроса
Sept, наверное пульс пациента имел виду Васёк, то для этого есть приборы: 1.Имитатор пациента "MedSim MS 300В" 2.Генератор функциональный ГФ-05 с ПЗУ 3.Генератор сигналов специальной формы Г6-27 и 4.Частотомер электронно-счетный 43-64/1
Монитор по словам уронили, проверил предохранители, разобрал проверил соединения не было контакта на xp12 питание, сейчас включается но работает только от батареи не переключается на работу от сети,батарея не заряжается при отключении питания от сети полностью выключается. Батарея разряжена работает 10-15 секунд потом выключается.
Сообщение отредактировал dionis78 - Среда, 11.Авг.2010, 19:07
- это хорошо. Что признались. Схема не поможет. Поможет тестер. Оборвалась дорожка, и то скорее всего где деталь тяжелая - трансформатор, транзистор на радиаторе, крупный электролит и тп. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Поставь новый аккумулятор и включи монитор если он не работает от сети то возможно неисправен импульсный блок питания, там надо смотреть напряжение на выходе, если блок питания пытается запуститься, но не может, то неисправен конденсатор в цепи стабилизации и запуска блока питания, там стоит маленький конденсатор электролит емкостью где-то 10-20 мкФ, меняешь его и блок питания запускается.
Дата: Четверг, 09.Сен.2010, 23:33 | Сообщение # 19
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
zx19, шутишь? Этот транзистор называется диод. Вероятно такой как и рядом. Вряд ли обратной полярности. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Пятница, 10.Сен.2010, 08:35 | Сообщение # 21
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Опять же согласен - м.б. и стабилитрон, и динистор, и варистор и тп. Но о чем тогда говорит обозначение VT3 возле реле? Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Понедельник, 13.Сен.2010, 16:09 | Сообщение # 24
Участник
У вас сообщений: 74
инженер
OFFлайн
Российская Федерация
Екатеринбург
Про Блок питания: Подробнее, какой монитор (лучше номер сзади или изнутри С БУКВАМИ!) Мпр 5-02 бывают очень многих принципиально разных разновидностей. Схемы есть на все. Страниц под 1000. Уточните, какой. Можно фото. Про плату клапанов:
Дата: Понедельник, 13.Сен.2010, 20:41 | Сообщение # 26
Участник
У вас сообщений: 74
инженер
OFFлайн
Российская Федерация
Екатеринбург
потихоньку? мне неделю придется сканировать. Там очень много модификаций. Проще сказать, что надо.
спецификации не особо нужны. Микросхемы по корпусу опознать можно, дискреты по схеме. а понадобятся прошивки - не завидую. 100 проц. выходят датчики и механика - клапана, компрессор.
Дата: Понедельник, 13.Сен.2010, 21:42 | Сообщение # 27
Vse
OFFлайн
Российская Федерация
Саратов

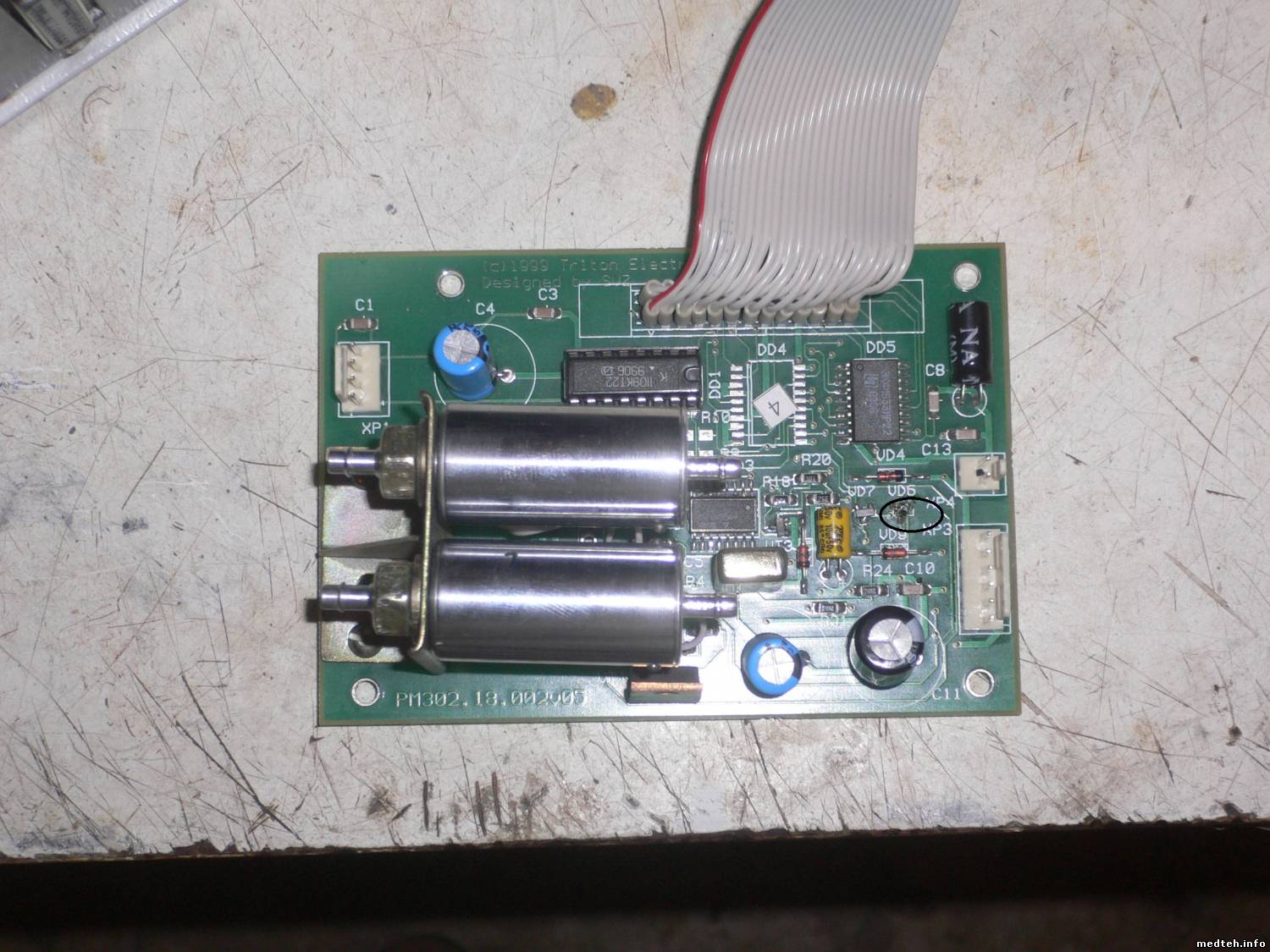

jazz, спасибо за участие, но на картинке VD 4 одиночный, а у меня двойной, или платы во всех мониторах одинаковые и я что то не понимаю? почему не завидуешь с прошивками, можно ли их достать?
Дата: Вторник, 14.Сен.2010, 06:32 | Сообщение # 28
Участник
У вас сообщений: 74
инженер
OFFлайн
Российская Федерация
Екатеринбург
Разновидностей плат много, один диод из сборки может быть не разведен. Прошивок еще больше, чем плат, и они должны "дружить между собой" на некоторых мониторах по 5 прошивок надо увязывать, к тому же они под конкретное "железо" заточены.
Дата: Воскресенье, 09.Янв.2011, 19:17 | Сообщение # 33
Участник
У вас сообщений: 74
инженер
OFFлайн
Российская Федерация
Екатеринбург
немного припоздавший ответ: один клапан аварийный и сбросовый после окончания измерения. Второй измерительный, может быть шим или постоянный. Бывает третий клапан, визуально другой - просто обратный клапан компрессора. логика работы: при накачке закрываются все, а дальше понятно из названия. разницы в работе с одной или двумя трубками нет, тракты объединены у датчика давления.
Сообщение отредактировал jazz - Воскресенье, 09.Янв.2011, 19:18
Дата: Пятница, 18.Мар.2011, 18:16 | Сообщение # 34
Vse
OFFлайн
Российская Федерация
Саратов
новая проблема. монитор ни играет тревожную мелодию при выходе параметров за пределы норм, хотя звук пульса есть и громкий. вопрос - эти сигналы идут видимо с процессора, с одного вывода или с разных? ощущение, что ремонтирую исправный прибор.
Дата: Четверг, 31.Мар.2011, 16:36 | Сообщение # 35
Стажер
У вас сообщений: 43
медтехник
OFFлайн
Российская Федерация
Саратов
нужно посмотреть сначала какой уровень звуков стоит в настройках. и попробовать будет ли играть музыка когда будет включён демо-режим (нажать одновременно кнопки «F» и «NIBP»). и вообще странно что звук пульса есть. попробовать его убавить в настройках. сигналы идут точно с одного выхода. канал звуковой сигнализации точно работает
Дата: Четверг, 21.Фев.2013, 00:44 | Сообщение # 37
Стажер
У вас сообщений: 7
мастер
OFFлайн
Российская Федерация
Саранск
нажимаю на кнопку NIBP, начинает работать при этом манжету накачивает не полностью и сразу сбрасывает давление,на дисплее никакой реакции (прочерки). На 50,61 ногах микросхемы LPC2368 3.3 вольта,сопротивление на этих ногах относительно корпуса 27 кОм. На 62 ноге 0 вольт,сопротивление 870 Ом,после прогрева уменьшилось до 170 Ом. Насос и клапана проверил,работают. Питания все в норме. Прошу помощи ! может кто сталкивался с такой неисправностью.
Дата: Четверг, 21.Фев.2013, 08:57 | Сообщение # 38
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Цитата (serg38)
нажимаю на кнопку NIBP, начинает работать при этом манжету накачивает не полностью и сразу сбрасывает давление,на дисплее никакой реакции (прочерки).
И что, никаких мыслей по этому поводу?
Цитата (serg38)
На 50,61 ногах микросхемы LPC2368 3.3 вольта,сопротивление на этих ногах относительно корпуса 27 кОм. На 62 ноге 0 вольт,сопротивление 870 Ом,после прогрева уменьшилось до 170 Ом.
Это что за измерения? К чему подключены эти ноги, их функциональное назначение?
Дата: Четверг, 21.Фев.2013, 09:54 | Сообщение # 40
Стажер
У вас сообщений: 7
мастер
OFFлайн
Российская Федерация
Саранск
есть подозрение на LPC2368,аппарат ко мне попал после электрика полуразобраный. ноги 61,62 rx tx (UART1),нога 50 вроде DATA.посредственно подключены к дисплею.
