Микрик в торце вала срабатывает, насос пищит и отрубается. То же происходит и при закупорке (при возрастании давления). Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Шприцевой насос ДШ-07. Нужна схема блока питания или всего аппарата, или помощь советом.
P.S. HELLp!!! Теперь нужна только схема блока питания ДШ-07!!!! Проблемма вкратце: Есть ЧЕТЫРЕ шприцевых насоса ДШ-07 1 двигателя исправны у всех, 2 блоки управления тоже исправны у всех, 3 датчик размера шприца только у двух, у одного показывает 50 мл даже при пустом держателе (но с этим позже разберёмся); 4 аккумуляторы сдохли безвозвратно (уже заказл, но будут не скоро) 5 Главное: Первый блок питания включается,выдаёт на клеммы аккумулятора 10 Вольт, при включении мотора напряжение проседает до 8. Но таких напряжений не хватит для поддержания кислотного аккумулятора в заряженном состоянии!!! Второй блок питания включается,выдаёт на клеммы аккумулятора 6-7 Вольт, при включении мотора выдается тревожный звуковой сигнал и мигает светодиод со значком батареи. Третий блок питания не работал. Была вырвна выпрямительная сборка после трансформатора, её место очень потемнелое от перегрева, подвесил на проводах подобную - не помогло... Обнаружил обрыв в перичной обмотке трансформатора. Первичная обмотка - двойная (видимо для 120 Вольтовых сетей используют обе). Поэтому, если сгорела одна - подключи вторую! подключил и.... третий блок стал вточности как второй!!!! Четвёртый блок питания не работал. Сильно гудит трансформатор. Выгорела выпрямительная сборка после трансформатора, её место очень потемнелое от перегрева(ещё сильно потемнелаплата под диодом VD9), подвесил на проводах выпрямительный мост и блок стал как второй - выдаёт на зарядку около 6В

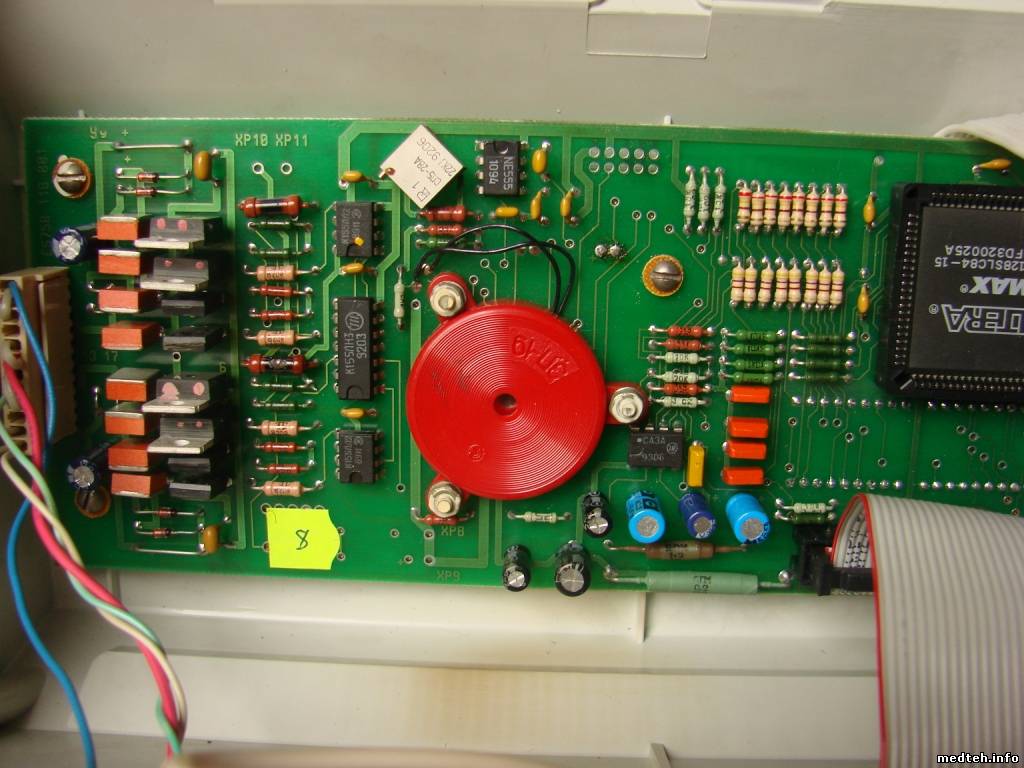

Очень нужна схема или помощь советом (даже неправильным!) Вопрос 1: Для чего желтый светодиод на плате и подстроечный резистор возле него??? Если крутить меняется яркость желтого светодиода и меняется напряжение на клеммах для аккумулятора в пределах 1 вольта от текущего. Вопрос 2: Трёхногая микросхема с надписью EH19 LD (первые две буквы латинские???) или ЕН19 LD (первые две буквы кирилические т.е. русские???) может это КР142ЕН19 или нет???? Вопрос 3: Как проверить микросхему ua78s40pc ??? Нашел её описание от производителя вот тут : http://pdf.pfind.ru/U/UA78S40PC.pdf и тут : http://elecomp.ru/doc/UA78S40PC.pdf там есть схемы включения, какая в моём случае??? Нашел ещё: http://matthieu.benoit.free.fr/cross/data_sheets/UA78S40.pdf там есть схема typikal pulse width modulator (ШИМ по нашему!) Больше всего похожа на БП ДШ-07 все резисторы и диоды на плате прозваниваются правильно!!!!

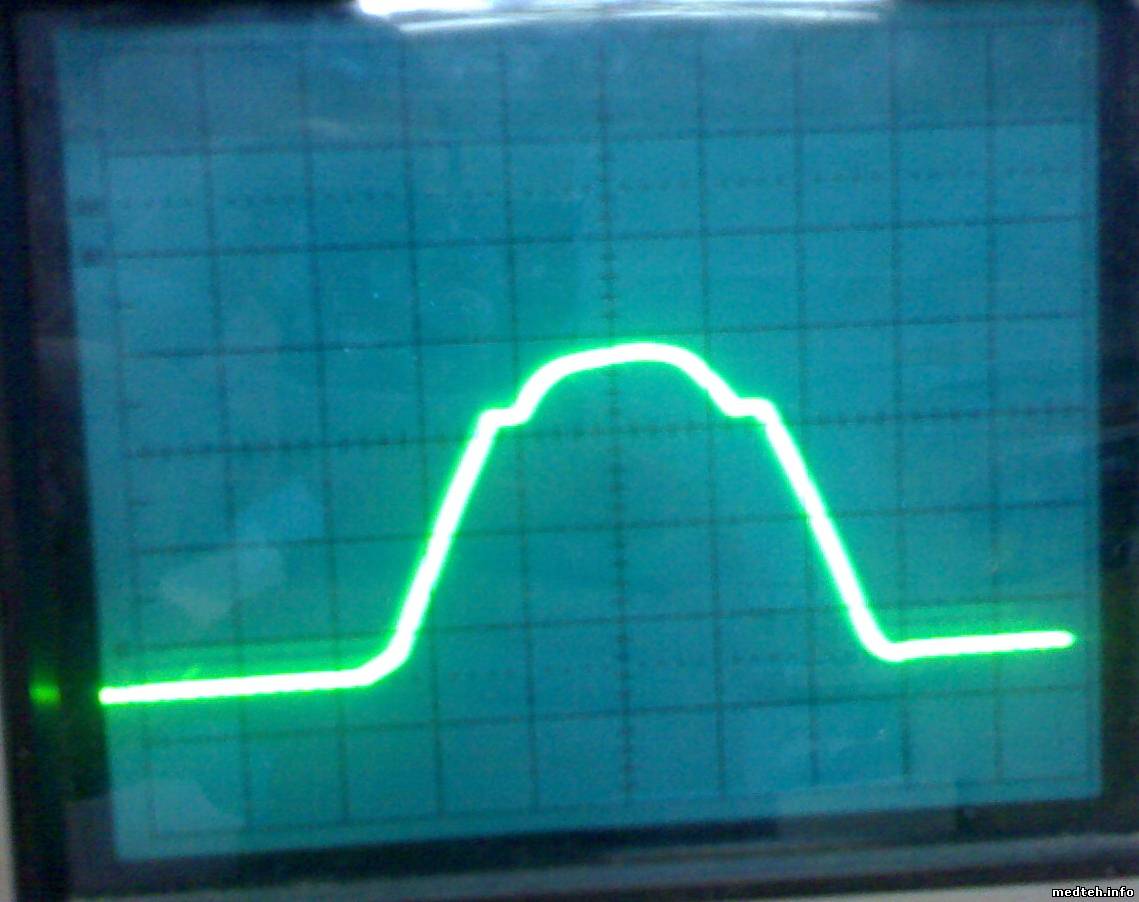

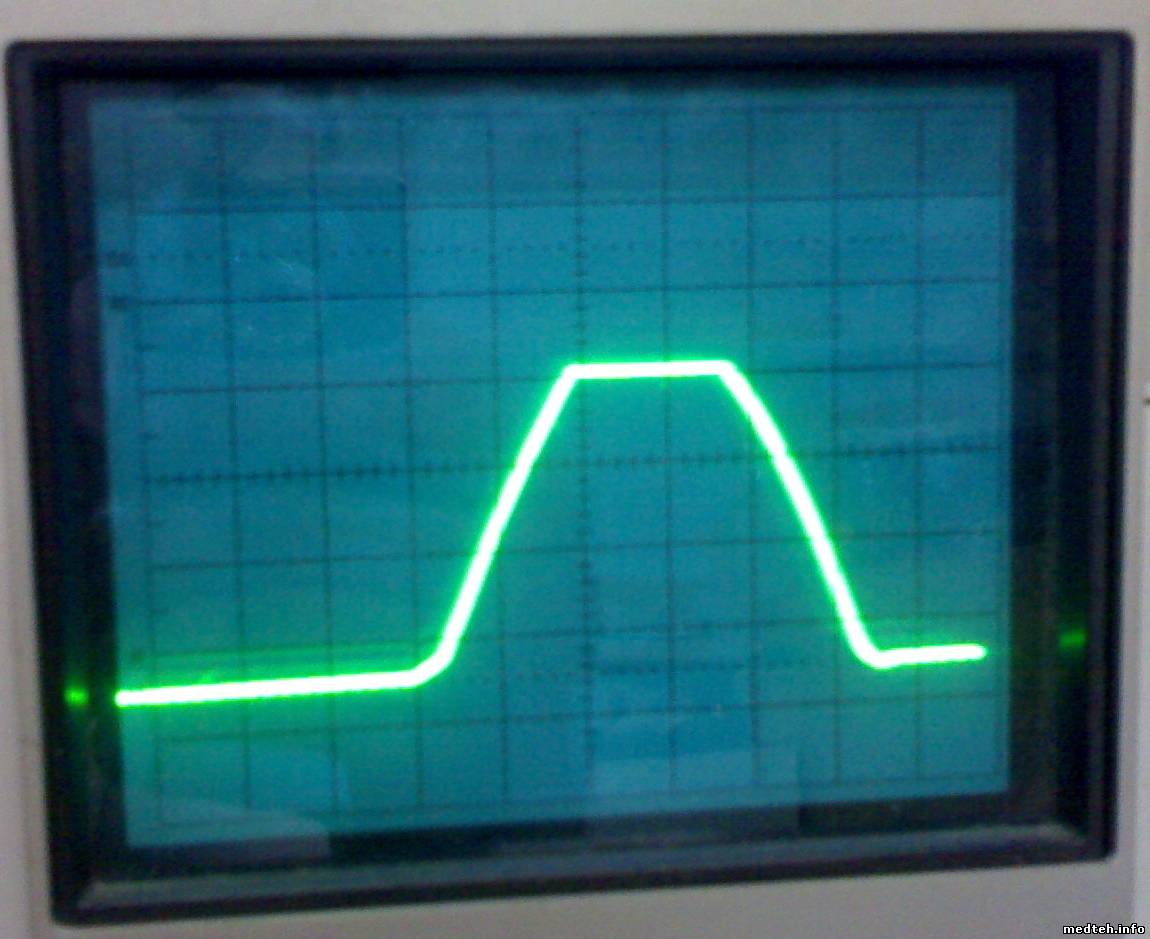

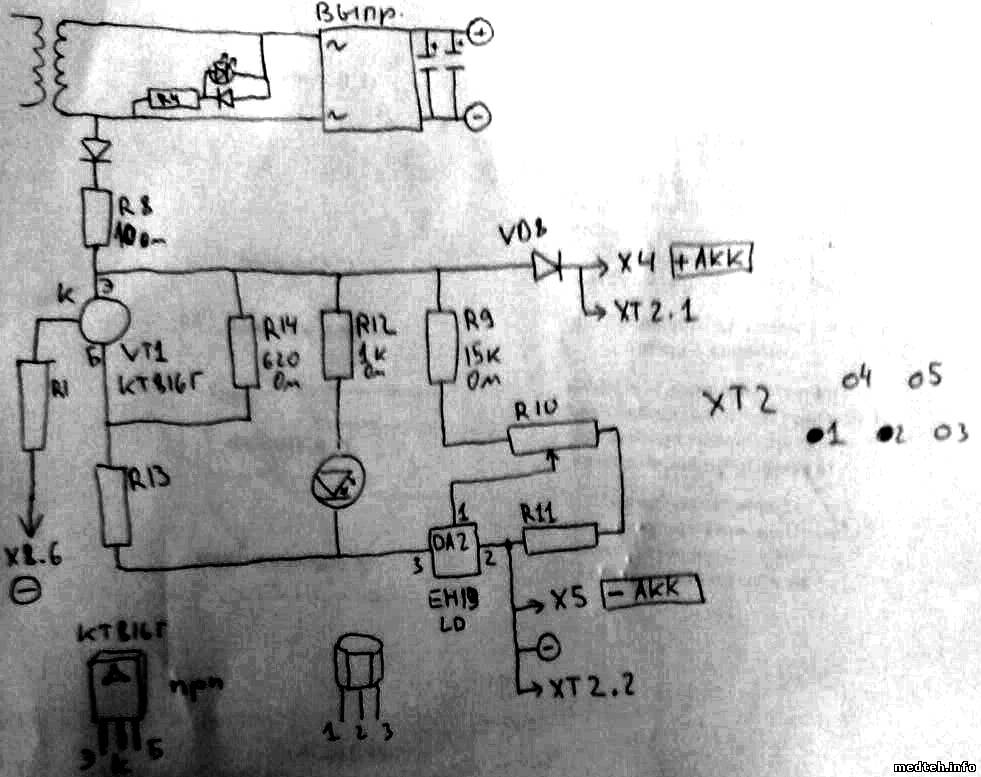

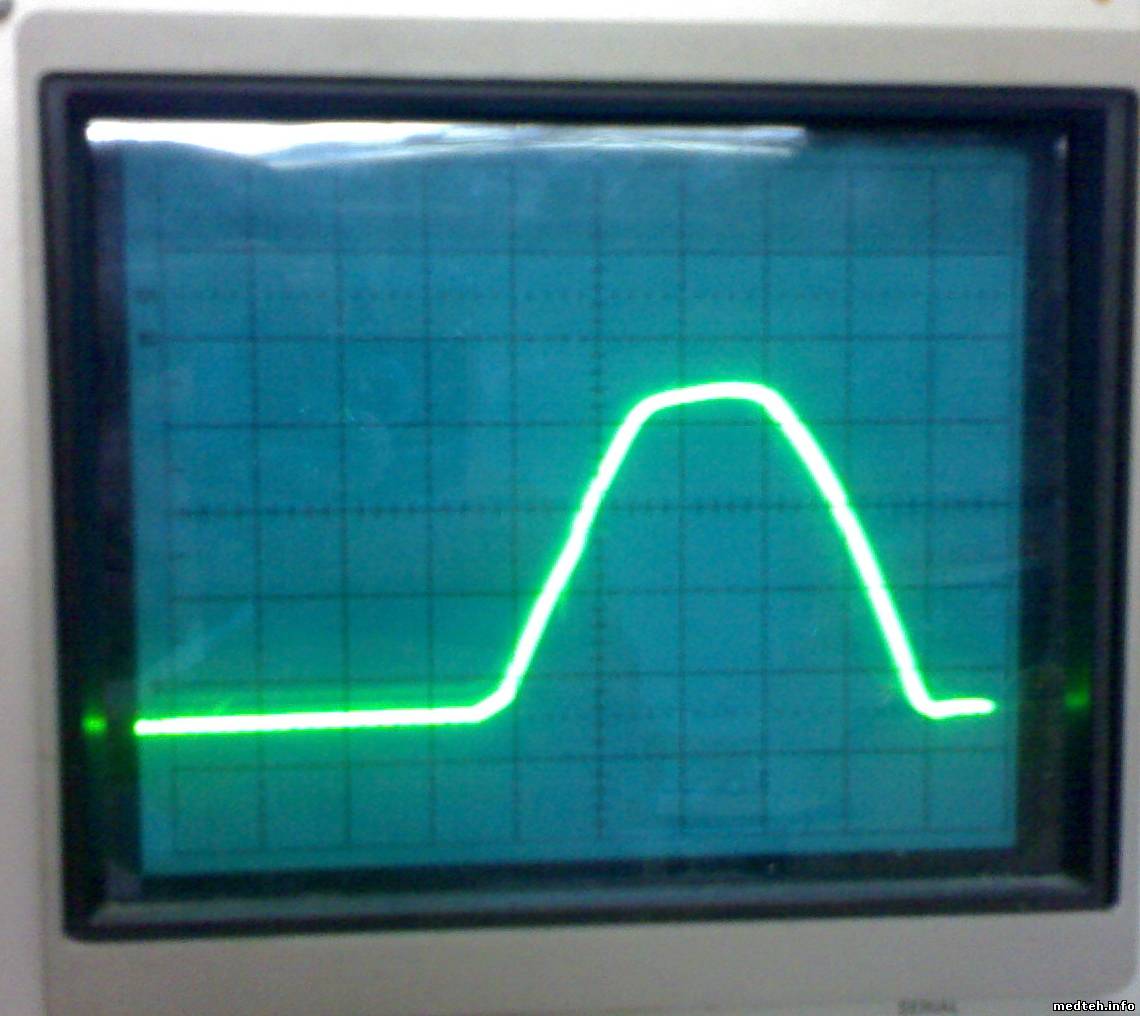

Пришло время сесть и срисовать схему с платы самому. (смотреть прикреплённые файлы) Зарядка идёт не от мостового выпрямителя, а от трансформатора через 1 диод, т.е. импульсами по 50штук в секуннду. Амплитуда регулируется переменным резистором. (на фото 1 в крайнепочасовой стелке, без обрезки, размер клетки по вертикали - 5 Вольт; на фото 2 где-то в среднем положении; на фото 3 в крайнепротивчасовой стрелке). Поэтому при замере напряжения зарядки вольтметр показывал мало!!!
mykbor, подскажите пожалуйста, что помогло второму шприцевому насосу, который при включении мотора выдавал тревожный звуковой сигнал и на нем мигал светодиод со значком батареи?
Сообщение отредактировал vo4a - Среда, 28.Ноя.2012, 11:35
что помогло второму шприцевому насосу, который при включении мотора выдавал тревожный звуковой сигнал и на нем мигал светодиод со значком батареи?
Выпрямитерльная сборка була сдохшеей на половину, т.е. работала как однополупериодный выпрямитель, поэтому мозгам мало тока хватало, а при нагрузке нет - напряжение проседало и мозг пытался переключиться на батарею как при пропаже в сети 220, но напряжение на аккумуляторе низкое - он сдох - и моргающий светодиод, какбы говорит нам, что напряжение низкое... Решение: или заменить всю сборку, или ,как я, вследствии тотального нищебродства, подвесил на проводах на ноги к выпрямительной сборке два диода вместо сгоревших.
