Форум медтехников
»
Медицинское оборудование (тех. разделы)
»
Реанимационное оборудование
»
Пульсоксиметр "Элокс-01"
(Распайка разъема датчика)
Пульсоксиметр "Элокс-01"
Amel9
Дата: Вторник, 13.Ноя.2012, 10:16 | Сообщение #
1
Участник
У вас сообщений:
90
Бэтмен
OFFлайн
Ливийская Арабская республика Джамахирия
***

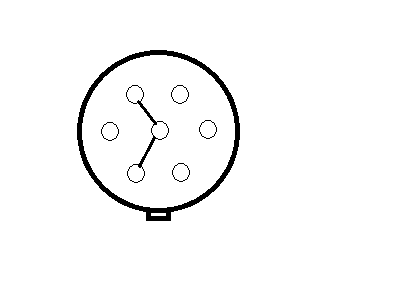

Добрый день, в больнице почти полностью оторвали провод от разъема датчика сатурации (прищепка). Разъем 7-pin, к нему подходит 6 проводов от датчика, все одного цвета, производитель отказывается давать схему. Кто-нибудь может подсказать распайку?
(4.6 Kb)
Amel9
Дата: Вторник, 13.Ноя.2012, 12:02 | Сообщение #
2
Участник
У вас сообщений:
90
Бэтмен
OFFлайн
Ливийская Арабская республика Джамахирия
***

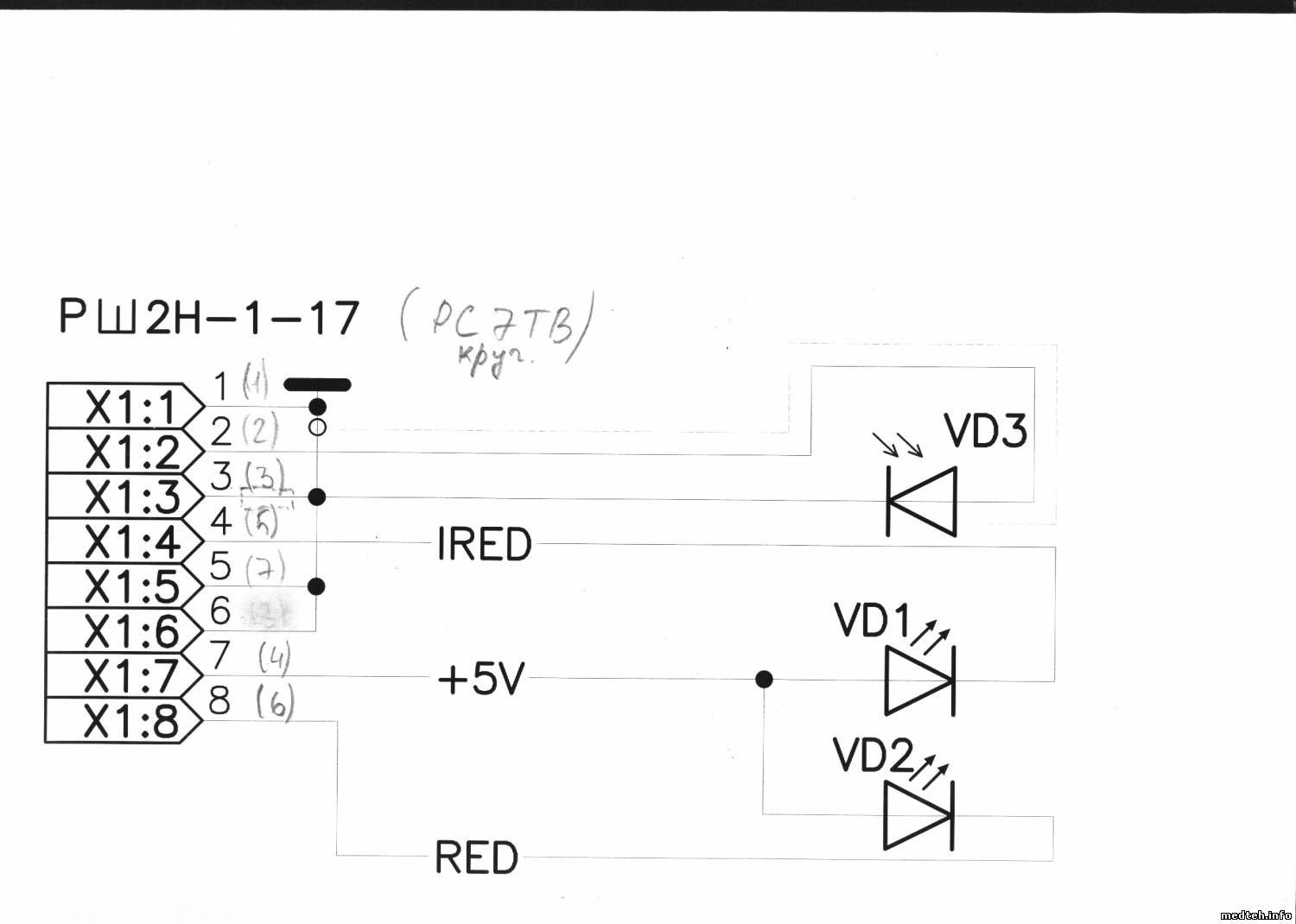

Проблема решена, вот схемы, вдруг кому понадобятся.
(77.1 Kb)
·
(51.6 Kb)
