вообще лучше скачать документацию с хранилища,но ладно,переднюю крышку у аппарата откройте(внизу 2 винта шестигранных), снимите панель управления (подключена 2-мя шлеифами к большой плате PCB Control) на плате PCB Control в верхнем левом углу находятся разъемы для подключения эксп.датчика (Spirolog) самый верхний Х409, ниже для инсп.датчика TSI, Х642, вот рядом с ним немного правее находится предохранитель F1, как планарный резистор,он подписан, ну если не найдешь попроси кого нить выложить фотку
Дата: Пятница, 30.Дек.2011, 14:50 | Сообщение # 42
Участник
У вас сообщений: 51
инженер
OFFлайн
Российская Федерация
россия
Большое спасибо за помощь,уже все сделал утром.Самое интересное,что все действительно заработало.Вопрос только в том,что при вдохе утечка воздуха через клапан выдоха не должна быть,а у меня есть.Волюметр показывает,он подключен к выдоху.Интересно,почему не формируется сигнал ошибки,ведь контроль навороченный.Или я что-то не понимаю?
Дата: Понедельник, 09.Янв.2012, 00:30 | Сообщение # 46
Стажер
У вас сообщений: 25
инженер
OFFлайн
Российская Федерация
Сургут

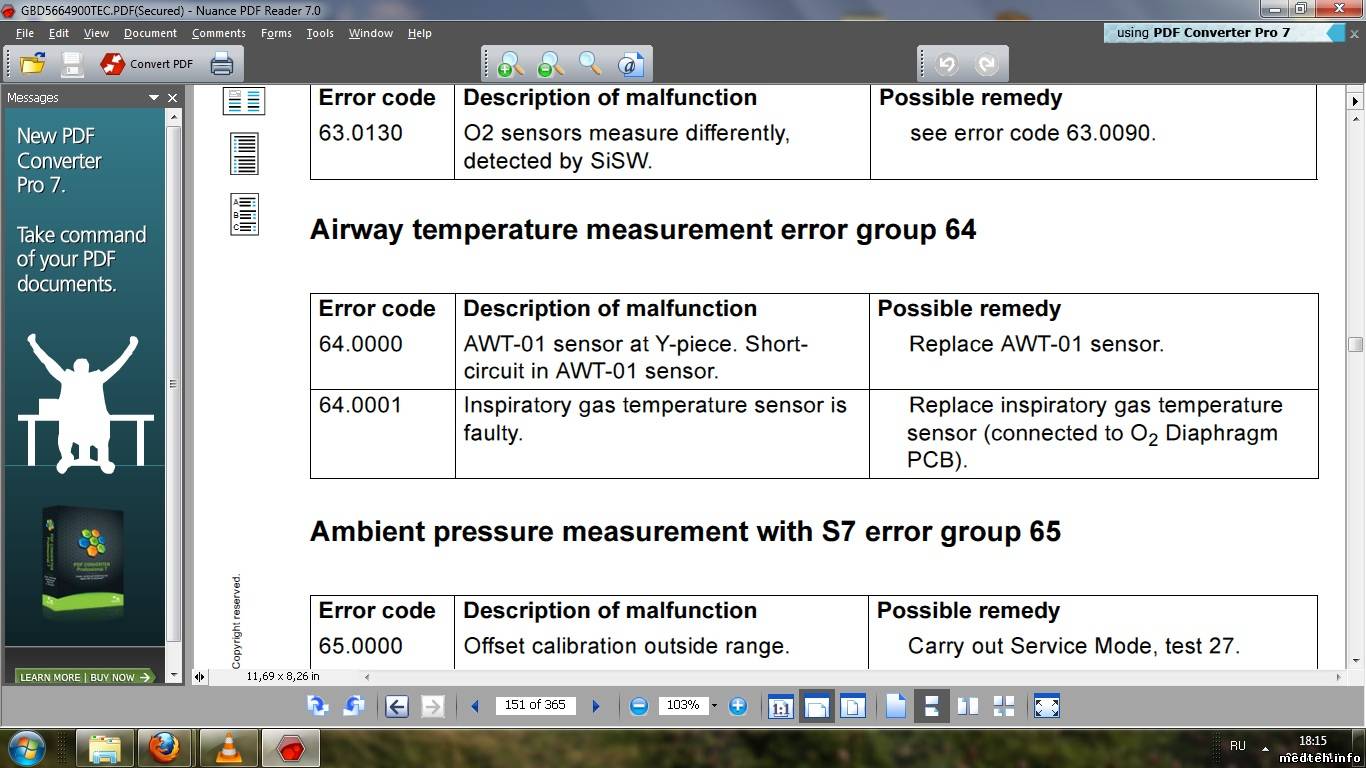

павел22, я не понял че ты делаешь канешно, но проверь мембрану клапана выдоха. . n288nu, ошибка 64 ведет за собой появление как правило еще 62, ну или еще какие нить, ну если ты закоротил предохранитель f1 и ничего не изменилось, то значит проблема в каком то АЦП, но даже Дрегер в таком случае меняет всю плату
Дата: Четверг, 01.Мар.2012, 23:36 | Сообщение # 47
У вас сообщений: 301
инженер
OFFлайн
Российская Федерация
Набережные Челны

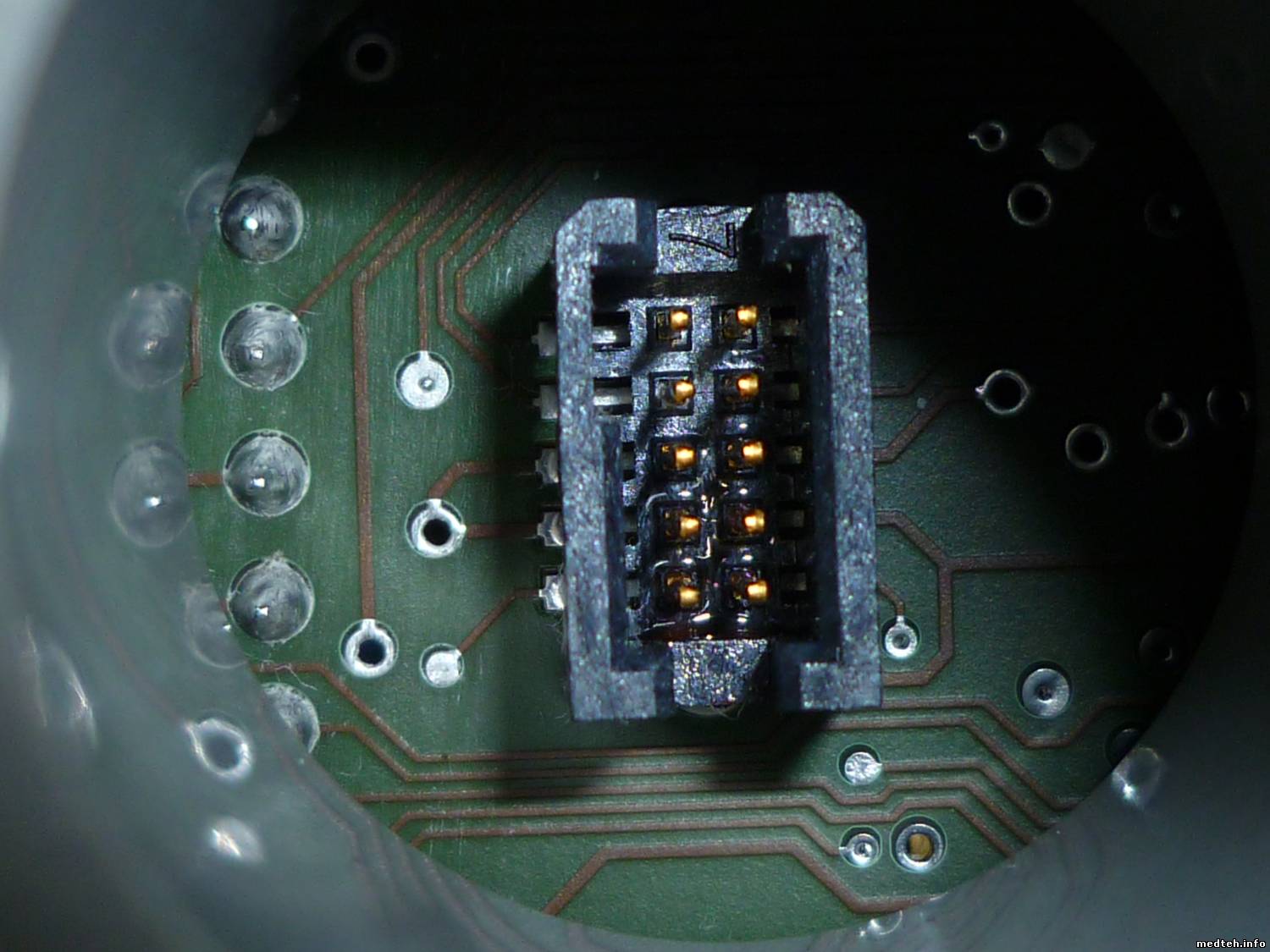

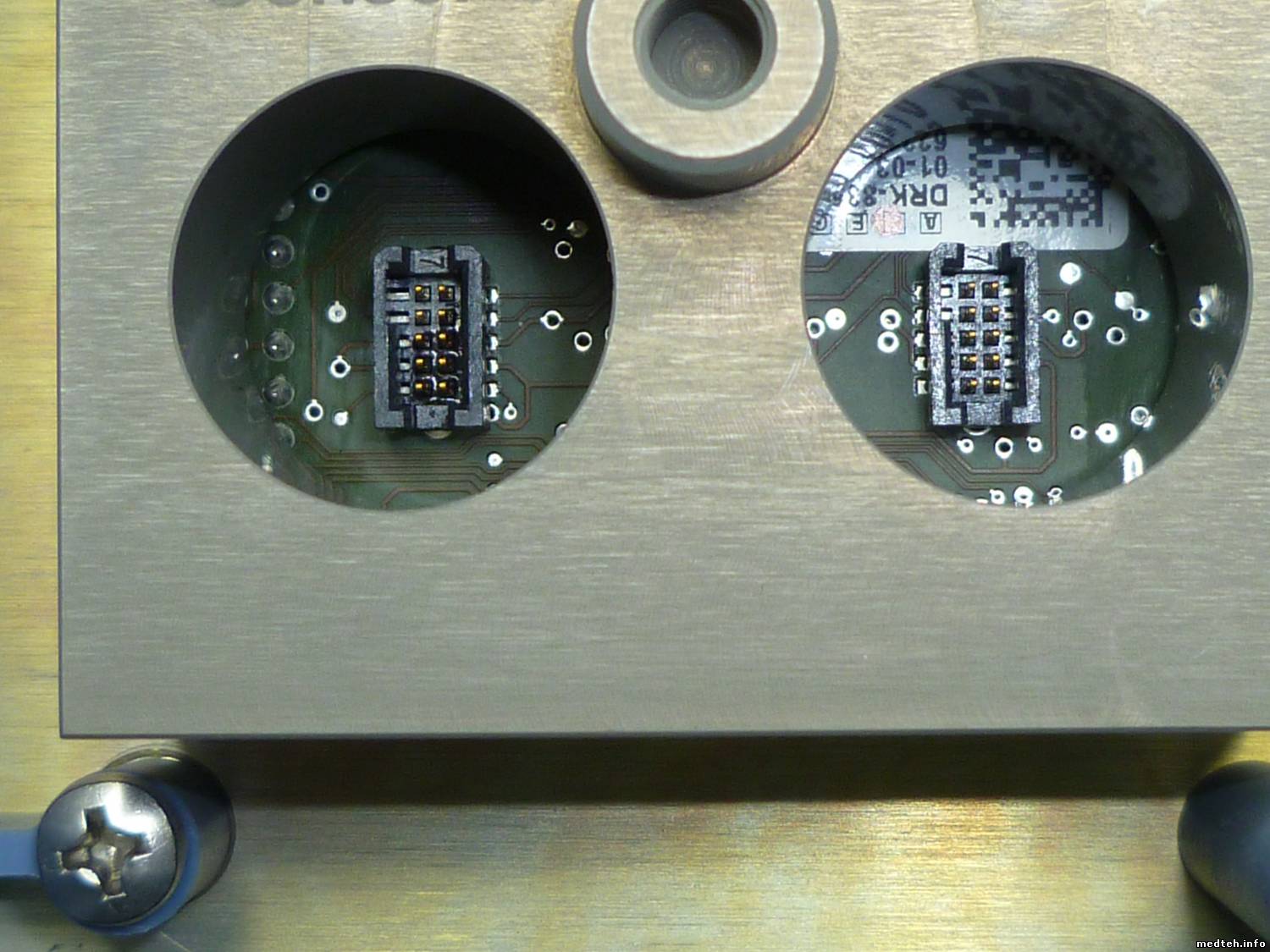

Аппарат выдал ошибку измерения кислорода, вынул датчик, а на его разъеме жидкость. На фото гнездо кислородного датчика на Drager Savina. Датчик я поставил новый неделю назад. Предыдущий был точно такой же влажный. При замене вытер все насухо. Жидкость прозрачная, по густоте похожа на жидкое мыло. Отверстия в крышке датчиков и датчик с противоположной стороны сухие. Внутри аппарата больше никаких подтеков нет. Что это может быть? Может это быть электролит из датчика от перегрева, как у батареек?
Дата: Понедельник, 05.Мар.2012, 22:37 | Сообщение # 51
Завсегдатай
У вас сообщений: 296
Инженегр
OFFлайн
Российская Федерация
Кологрив
есть такое иногда вытекает на некоторых аппаратах где рядом с датчиком есть электроника - сжирает электронику поэтому кислородные датчики нужно чаще проверять
Дата: Пятница, 08.Июн.2012, 14:13 | Сообщение # 52
У вас сообщений: 794
ИВЛ, лаборатория и т.д.
OFFлайн
Российская Федерация
Петропавловск-камчатский
Новый вопрос по "Савине"; пишет : ошибка прибора 64.000.1. Кто нибудь слыхал про такое? Аппарат дует пациента до 40 с лишком на IPPV при заданных 400-500 мл. (травмировать пациента может в лёгкую). Датчик потока калибруется ОК.
Дата: Воскресенье, 10.Июн.2012, 06:20 | Сообщение # 57
У вас сообщений: 1101
Инженер лаборатория ИВЛ
OFFлайн
Российская Федерация
Челябинск

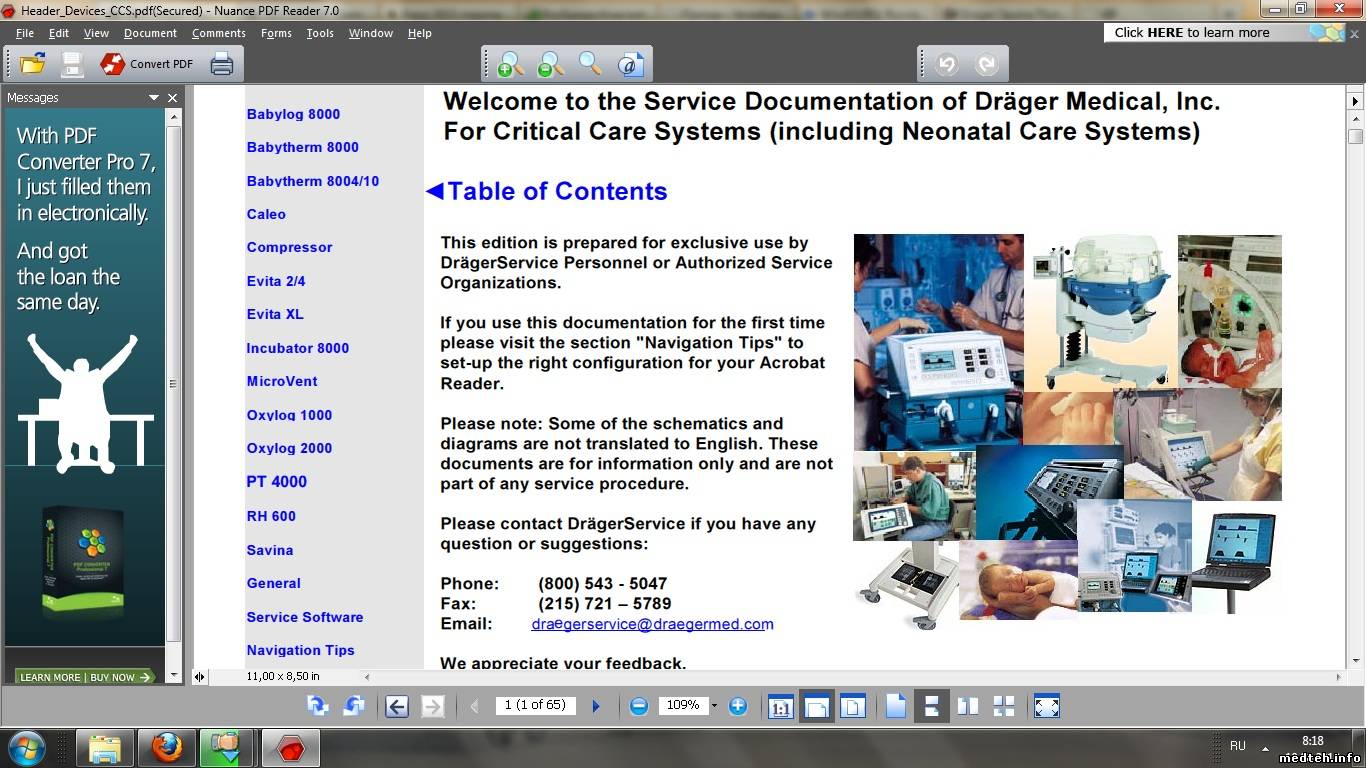

pyo5, так оно давно лежит в хранилище http://www.medteh.info/load/43-1-0-896 либо, если ссылка не работает то источник http://vipmedinc.com/resources.php там выбираем Drager CD ROM for ALL Vents, но размер порядка 500 мб, много нужной информации по оборудованию Дрегер (смотри прикрепление).
Дата: Понедельник, 06.Авг.2012, 11:32 | Сообщение # 58
Участник
У вас сообщений: 134
electronics of medical equipment
OFFлайн
Казахстан
Almaty
ЦитатаTimTeebow ()
В дрегере говорят надо всю плату менять
... у нас представительство Drager как-то ремонтируют эти платы с такими ошибками. Дешевле получается. . ... никто не задумывался для чего этот F1 вообще? Почему он горит? И можно ли ремонтировать Savin у просто сажая этот предохранитель на короткое? никто не наблюдал сколько ходят аппараты с закороченным предохранителем?

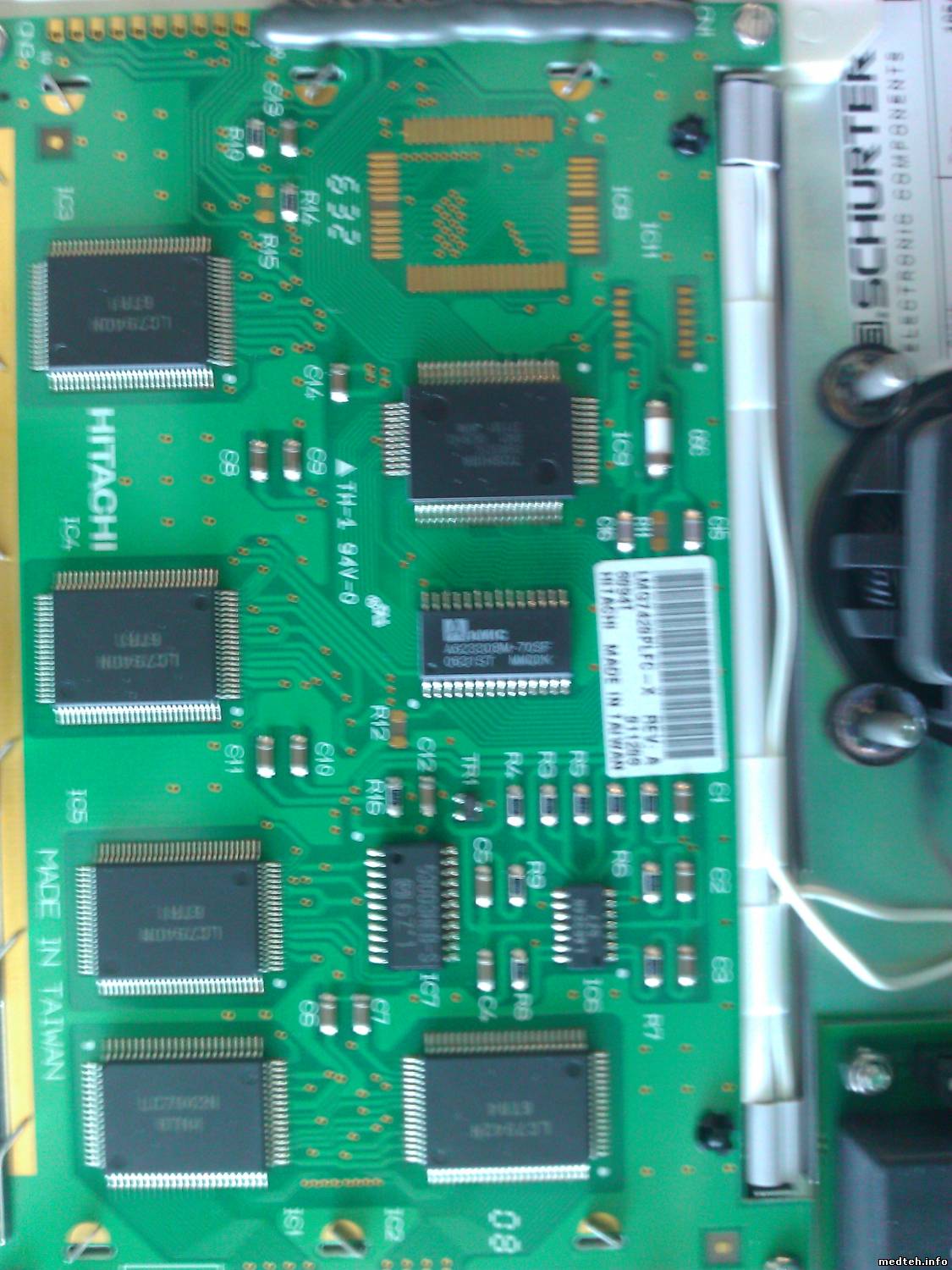

Добрый день! Суть такова: в аппарате ИВЛ Savina потребовалась замена дисплея. С этикетки родного дисплея было списано название модели: Hitachi LMG7420PLFC-X и проведен поиск таковых в интернете. Удалось найти, многие ими торгуют. Заказали, привезли, установили. Начались следующие проблемы:
1) Экран включается, аппарат проходит самотестирование, при этом дисплей ведет себя нормально: не мигает, никаких полосок. Появляются дых. кривые, аппарат начинает работу. При этом экран начинает помигивать и через пару секунд включает звуковую тревогу, затем выдает ошибку 99.1465 (ее расшифровку я знаю), после чего перезагружается.

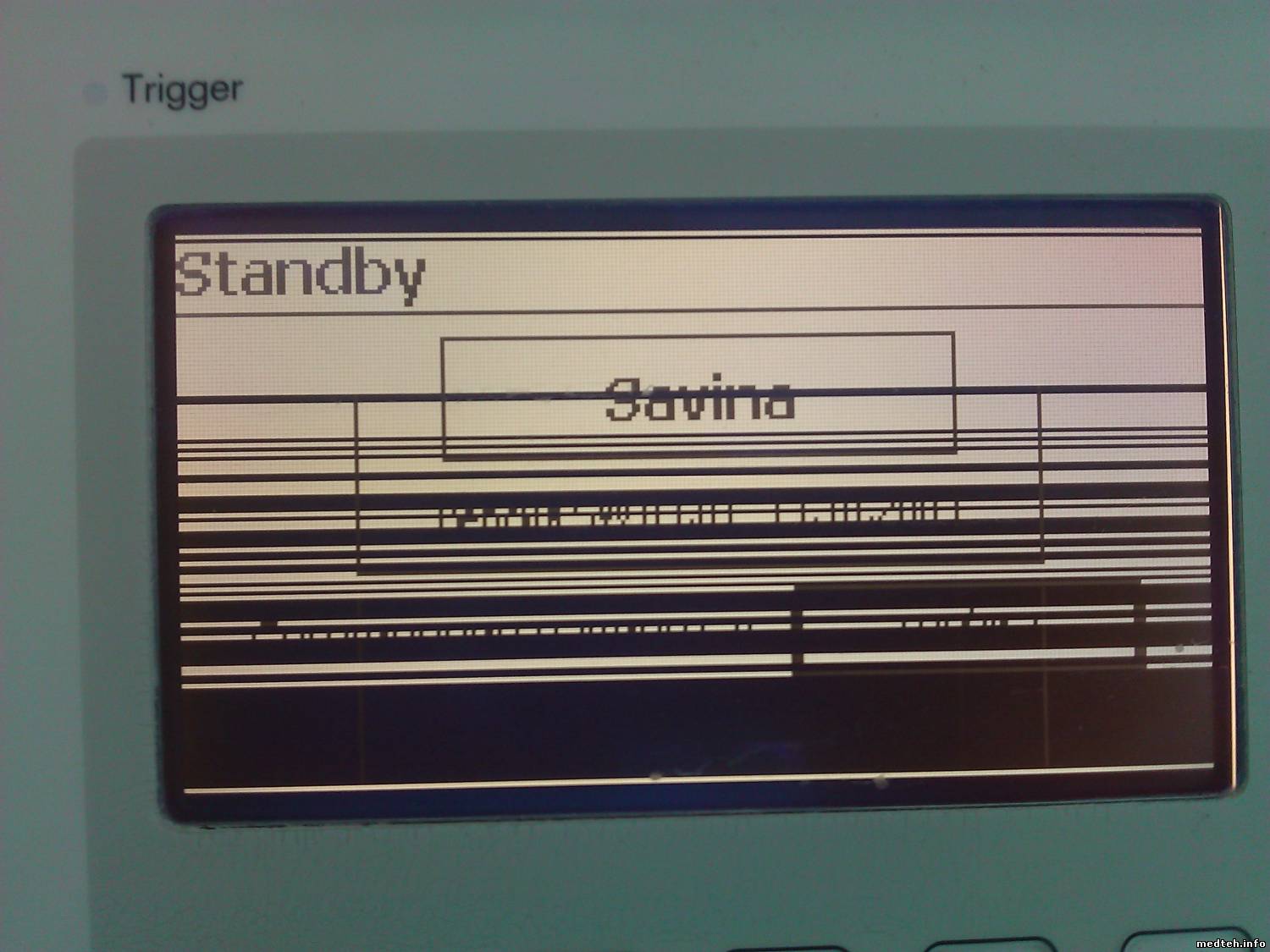

2) После нескольких циклических повторений пункта 1 экран выводит целую гору текста:
После визуального осмотра стало понятно, что платы дисплея немного отличаются - раньше стояла Rev. A, а купили Rev. D. Да и по элементам есть небольшое расхождение.
Вопрос: сталкивался ли кто-нибудь с подобным, в чем может быть причина такой проблемы? Пытались ли менять дисплеи на купленные не через оф. представителей Draeger (очень уж они дорогие)?
Сообщение отредактировал denizka - Среда, 08.Авг.2012, 14:00
Если дисплей работает - то проблема может быть совершенно в другом. Почему меняли старый, старый работает с дефектами или совсем нет? Мне кажется если вместо диагностики заниматься гаданием - толку не выйдет.
Сообщение отредактировал Alexium - Среда, 08.Авг.2012, 14:09
Дата: Четверг, 09.Авг.2012, 19:09 | Сообщение # 63
Заглянувший
У вас сообщений: 1
Сервисный Инженер
OFFлайн
Российская Федерация
СПб
Quote (DragerMaster)
...никто не задумывался для чего этот F1 вообще? почему он горит? и можно ли ремонтировать Savin у просто сажая этот предохранитель на короткое? никто не наблюдал сколько ходят аппараты с закороченным предохранителем?

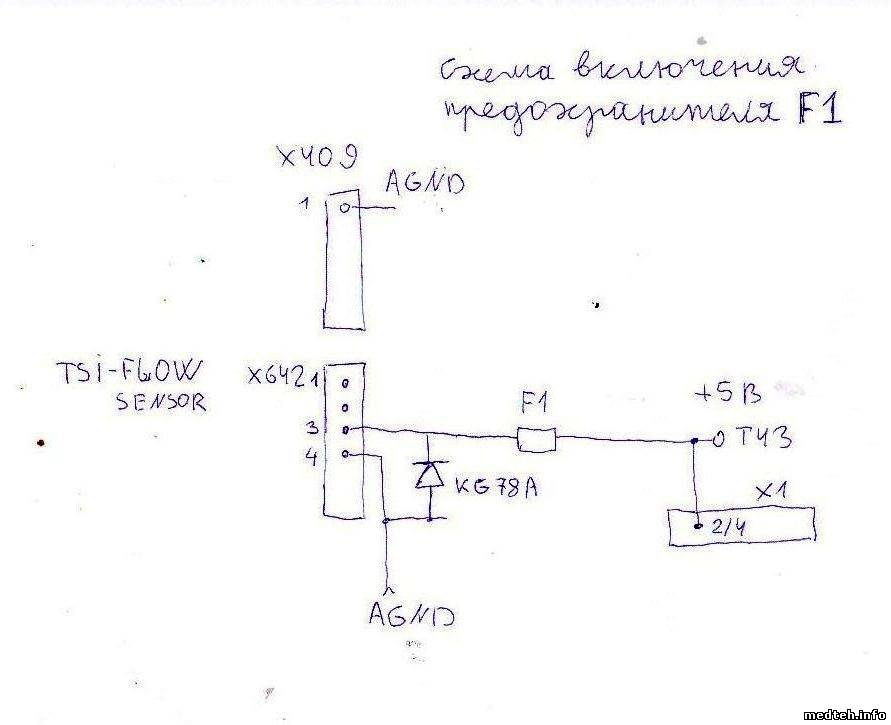

F1 стоит в цепи питания +5V TSI Flov Sensor, X642, 3 контакт. Сколько ходят аппараты с закороченным предохранителем не знаю. Savina ремонтирую в первый раз.
Дата: Пятница, 10.Авг.2012, 11:00 | Сообщение # 65
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Отправляйте поставщику. Если владеете программированием на хорошем уровне - можете запрограммировать микроконтроллер и проверить дисплей с помощью микроконтроллера.
Да проблема в том что производитель перестал их выпускать.Сам интересовался на Дрегере.Выход только покупать цветной.Но на аппарате должна быть 3.0 прошивка,иначе будет вылетать ошибка сороковой серии.
Дата: Понедельник, 11.Мар.2013, 20:58 | Сообщение # 69
Стажер
У вас сообщений: 33
Все что непопадя...
OFFлайн
Российская Федерация
Новосибирск
Как программист Вам дорогие коллеги заявляю, что у автора данной темы вообще получилось запустить сей шайтан машина с левым (УТОЧНЮ!) дисплеем конечно не производя ни каких настроек и не изменяя программный код я удивлен! Дело тут обстоит намного интересней, а именно по факту сойдет практически любой из модельного ряда Hitachi LMG7420PLFC-X хоть Rev. A или Rev. D. - всё дело программном коде ну и чуточку в схемотехнике, а именно не зная кода ув. компании Draeger мы с сим железом поделать не чего не сможем..
Проще купить новый (сейчас уже цветной!) дисплей, и замена дисплея входит в стоимость самого дисплея. Стоимость где-то в пределах 60 000 руб. в Новосибирске.
Совет: Запросите инвентаризацию Ваших ИМТ в ЛПУ в ближайшей к Вам компании Draeger, они к Вам сами придут, напишут красивую бумагу что требуется (конечно половину можно смело выкинуть, НО!) и далее будет Вам усё! (Сам так сделал - красота!)
Дата: Понедельник, 15.Апр.2013, 17:50 | Сообщение # 72
Участник
У вас сообщений: 58
техник
OFFлайн
Казахстан
павлодар
Добрый день! При включении аппарата DRAEGER SAVINA, он простит откалибровать датчик потока. Подскажите алгоритм последовательности калибровки данного аппарата. Заранее благодарю.
