Добрый день. Аппарат AVEA фирмы VIASYS выдаёт аудиовизуальный сигнал тревоги Safety Valve Open (Предохранительный клапан открыт). Подскажите, пожалуйста, как устранить данную ошибку.
А сервисный пароль на этот аппарат, по словам инженера, который обучался на него, могут сказать только в Москве в представительстве, причем срок действия этого пароля несколько часов. И это еще хорошо, поскольку некоторое время назад сами москвичи вообще звонили производителю, если не ошибаюсь, в штаты. Естественно, могут и не сказать.
Дата: Понедельник, 27.Июн.2011, 10:07 | Сообщение # 5
Участник
У вас сообщений: 52
техник
OFFлайн
Казахстан
Павлодар
AVEA семафорит о недостатке кислорода (даже при установке 21%). Заткнуть тревогу секунд на 20-25 удаётся кратковременным пережатием шланга с воздухом, либо изменением %%% кислорода с большего значения на меньшее. Впечатление такое, что кислородный датчик сдыхает постепенно(снижает чувствительность к О2).... Действительно ли это проблема датчика?.........Спасибо...
Действительно, обошлось датчиком кислорода. ...В другой больничке AVEA непроходит тест утечки и тест контура (тест датчика О2 проходит). Пробовал с внешним и с внутренним компрессором, контур укорачивал практически до одной трубы....- ничего не изменяется...видимо прийдется копаться. Может ли такая комбинация тестов(нет нет да) указывать на местоположения неисправности?
Дата: Четверг, 15.Дек.2011, 12:16 | Сообщение # 12
Техник
У вас сообщений: 452
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Quote (SERG2222)
В другой больничке AVEA непроходит тест утечки и тест контура (тест датчика О2 проходит).
Сталкивался с подобным. Тяжело ищется утечка. Возможно, утечка в районе клапана выдоха, где стоит внутренний датчик потока, над фильтром выдоха. Попробуйте смазать сочленения силиконовой смазкой (она не боится кислорода), может быть герметичность восстановится.
Как используется данный аппарат в основном: для взрослых или для детей? Если для взрослых, то небольшая утечка не критична, а если для новородков - нужно искать.
Дата: Четверг, 15.Дек.2011, 12:39 | Сообщение # 13
Участник
У вас сообщений: 52
техник
OFFлайн
Казахстан
Павлодар
Аппарат используется для новородков... Я думаю распечатать пневмосхему открыть ИВЛ и если это возможно, "глушить" во время теста вероятные цепи.... Начну конечно же с района клапана выдоха...Спасибо...
Дата: Четверг, 15.Дек.2011, 12:52 | Сообщение # 14
Техник
У вас сообщений: 452
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Аппарат разбирается довольно сложно (очень много винтов). Сначала снимается дисплей, потом пластиковый корпус сверху, потом металлический. Внутри не так много пневматических соединений. Под металлическим корпусом есть микрушка, которую нужно нажать, если включать аппарат открытым. Все это страшно неудобно для работы. Поэтому, прежде чем вскрывать аппарат, убедитесь в необходимости этого. Прежде я рекомендую закоротить во время теста вход с выходом одним, заведомо целым шлангом. Если тест не пройдет, то разобрать угол, где вставлен фильтр выдоха. Там увидите датчик потока и мембрану выдоха. Наиболее вероятны утечки именно там. И если это все не даст результата, только тогда разбирать аппарат.
Сообщение отредактировал begun_a - Четверг, 15.Дек.2011, 12:52
Дата: Четверг, 15.Дек.2011, 16:36 | Сообщение # 16
Участник
У вас сообщений: 52
техник
OFFлайн
Казахстан
Павлодар
Огромное спасибо! Я такую последовательность действий и совершу.... Разбираить авиу уже приходилось, действительно - геморой.....и действительно неудобно для ремонта, поэтому буду крутиться у аппарата вместе с напарником, но это через неделю (командировка, блин)....позже обязательно опишу, будет чем поделиться- поделюсь)
Дата: Понедельник, 30.Янв.2012, 12:45 | Сообщение # 19
Участник
У вас сообщений: 52
техник
OFFлайн
Казахстан
Павлодар
Здравствуйте. При включении AVEA издаёт длинный нудный гудок, после чего замолкает и молчит даже при возникновении аварийных ситуаций, светодиодная индикация ошибки присутствует, врачи крайне недовольны. Может быть кто то уже сталкивался с подобным?
Дата: Понедельник, 30.Янв.2012, 14:02 | Сообщение # 20
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Quote (SERG2222)
светодиодная индикация ошибки присутствует,
Индикация событий там на экране (верхний правый угол). Проверьте, не замыкает ли мембранная клавиатура (отключение тревоги). Расписывайте ошибку полностью, техническим языком, для этого стоит посмотреть на аппарат (установленный режим, параметры), а не писать со слов врачей.
Дата: Понедельник, 30.Янв.2012, 15:05 | Сообщение # 21
Участник
У вас сообщений: 52
техник
OFFлайн
Казахстан
Павлодар
Попробую написать более подробно....список ошибок в правом верхнем углу экрана - имеется, так же семафорят красный и желтый светодиод на мембранной панели ( я о них и говорил )....проблема состоит в том, что ИВЛ не издает звуковых сигналов, а не в том что имеется ряд ошибок в списке ( я включал аппарат вашпе без контура и килорода, т.е. этого вполне достаточно, что бы он пищал на все лады, но он молчит).... Моло того, ИВЛ реагирует на кнопку отключения звукового сигнала, а именно : загорается светодиод около кнопки и как ему и положено, гаснет через две минуты........всё это при полной тишине, за исключением момента включения вентилятора ( нудный гудок, о котором я написал выше ) ........Слова врачей : аппарат работает исправно, но не пикает....
Дата: Понедельник, 30.Янв.2012, 15:47 | Сообщение # 22
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Начните с тестов описанных в инструкции пользователя в главе 2 " Пользховательские проверочные испытания" Начните новый цикл вентиляции (новый пациент). Установите режим AC. Сделайте тест с калибровкой кислорода и тестом утечек контура. Разомкните контур - если сигнала тревоги не будет - тогда неисправен основной сигнал тревоги (пищалка или провод или электроника). Заодно проверьте установленную громкость сигналов тревоги.
Дата: Вторник, 07.Фев.2012, 20:21 | Сообщение # 24
Техник
У вас сообщений: 452
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Quote (ujpkaz)
Если на аппарат подается кислород давлением 0,7 атм. тест герметичности пройдет?
Откройте руководство пользователя к аппарату и посмотрите спецификацию. С таким давлением кислорода аппарат AVEA работать не может. Насчет теста герметичности - не знаю, не пробовал без кислорода запускать тест, но вот калибровка О2 не пройдет однозначно.
Сообщение отредактировал begun_a - Вторник, 07.Фев.2012, 20:22
Дата: Вторник, 13.Мар.2012, 09:37 | Сообщение # 26
Стажер
У вас сообщений: 15
Начинающий сервисный инженер
OFFлайн
Российская Федерация
Екатеринбург
Quote (ere177)
Советую передёрнуть блок GDE(обновить контакт, зачастую проблема именно в нём )

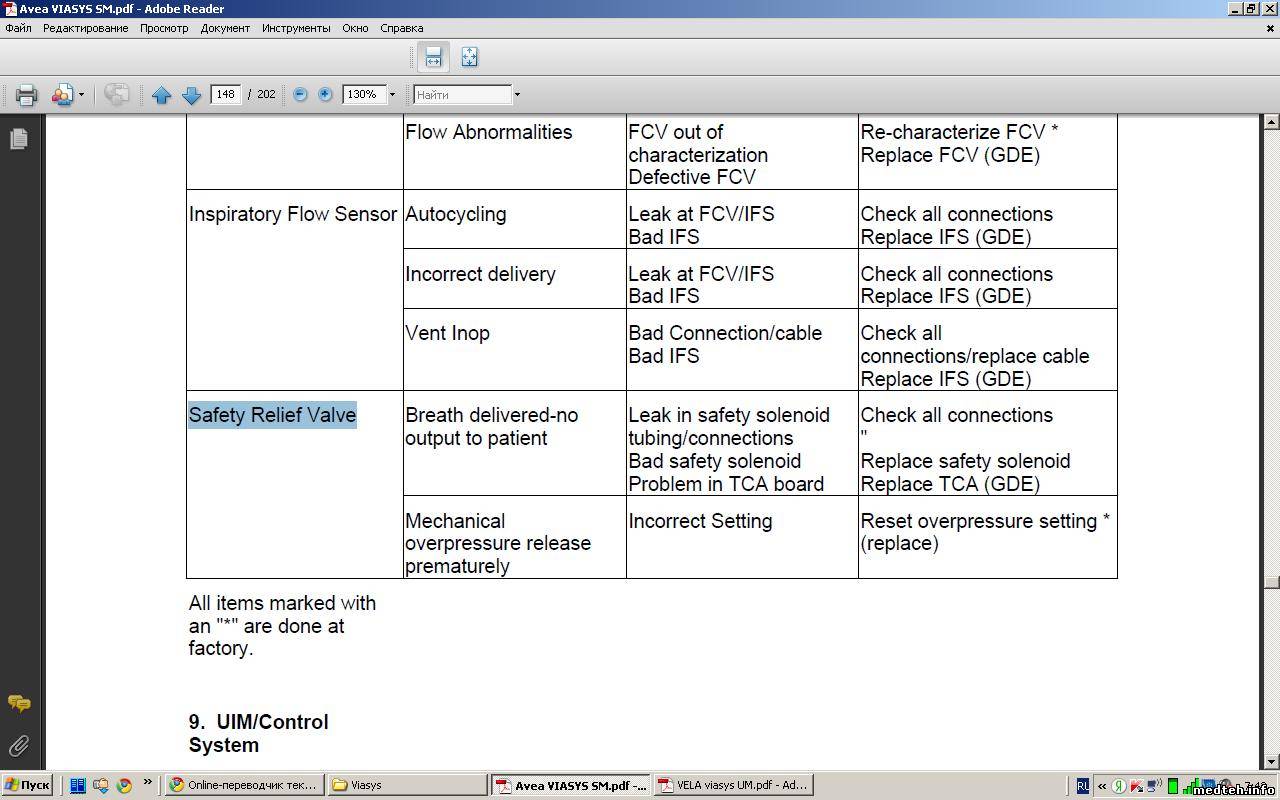

Передергивать GDE советую в самую последнюю очередь, только если никакие другие методы не помогли устранить ошибку или если раздел troubleshooting сервисного манула на данную ошибку советует "replace GDE"
Quote (begun_a)
Под металлическим корпусом есть микрушка, которую нужно нажать, если включать аппарат открытым.
Не обязательно, аппарат будет работать и без этого, просто внизу экрана скромно в одну строку напишет об ошибке - на работоспособность не влияет никак.
Дата: Четверг, 01.Ноя.2012, 17:07 | Сообщение # 27
Участник
У вас сообщений: 56
инженер
OFFлайн
Российская Федерация
Курск
При работе аппарата выдает ошибку "Верх. длит. peak". Иногда может проработать около 3-х часов и выдать ошибку, а может и через 20 минут. После этого аппарат не запускается в работу, пишет "Длит. верх. peak", "откр. пред. клапан". При прохождении теста на герметичность, выдает всё ok, но всё равно не запускается и пишет те же ошибки. Так же проходит тест с отсоединенным датчиком патока от клапана выдоха (после возникновения ошибки верх. длит peak). Действия описанные в инструкции для этой ошибки результата не дали. Так же аппарат запускается после "отдыха"(время "отдыха" не нормировано может и через 20 минут, а может и на следующий день).
Дата: Четверг, 01.Ноя.2012, 22:08 | Сообщение # 28
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Quote (Romaska)
Действия описанные в инструкции для этой ошибки результата не дали.
В инструкции никаких действий по этой ошибке не написано. Ошибка связана с проблемой в контуре выдоха, думаю что это проблема с влагосборником фильтра клапана выдоха (банка под фильтром - потрясите трубку - может перкрывать выдох) или фильтром клапана выдоха (отсыревает), наверное водяная ловушка на контуре стоит выше клапана. Не мешает проинспектировать сам клапан выдоха. Ну а на будущее - не стоит описывать свои конвульсии у аппарата, мне интересны - режим работы, настройки режима, настройки триггеров тревог.
Сообщение отредактировал Alexium - Четверг, 01.Ноя.2012, 22:12
Дата: Понедельник, 05.Ноя.2012, 19:02 | Сообщение # 30
Участник
У вас сообщений: 56
инженер
OFFлайн
Российская Федерация
Курск
В пятницу разобрал ИВЛ - вытащил электронный блок, посмотрел на него и поставил обратно. Так же убрал датчик потока, который стоит между тройником и искусственными легкими. И произошло чудо - аппарат проработал у меня более 5 часа без сбоев (до этого максимум 3 часа). Завтра буду проводит эксперименты. Так же обещали завтра привести такой же ИВЛ с той же проблемой. Картинку с экрана выложу как только опять появится эта проблема (или со второго аппарата когда привезут).
Сообщение отредактировал Romaska - Понедельник, 05.Ноя.2012, 21:42
Дата: Вторник, 06.Ноя.2012, 14:21 | Сообщение # 31
Участник
У вас сообщений: 56
инженер
OFFлайн
Российская Федерация
Курск

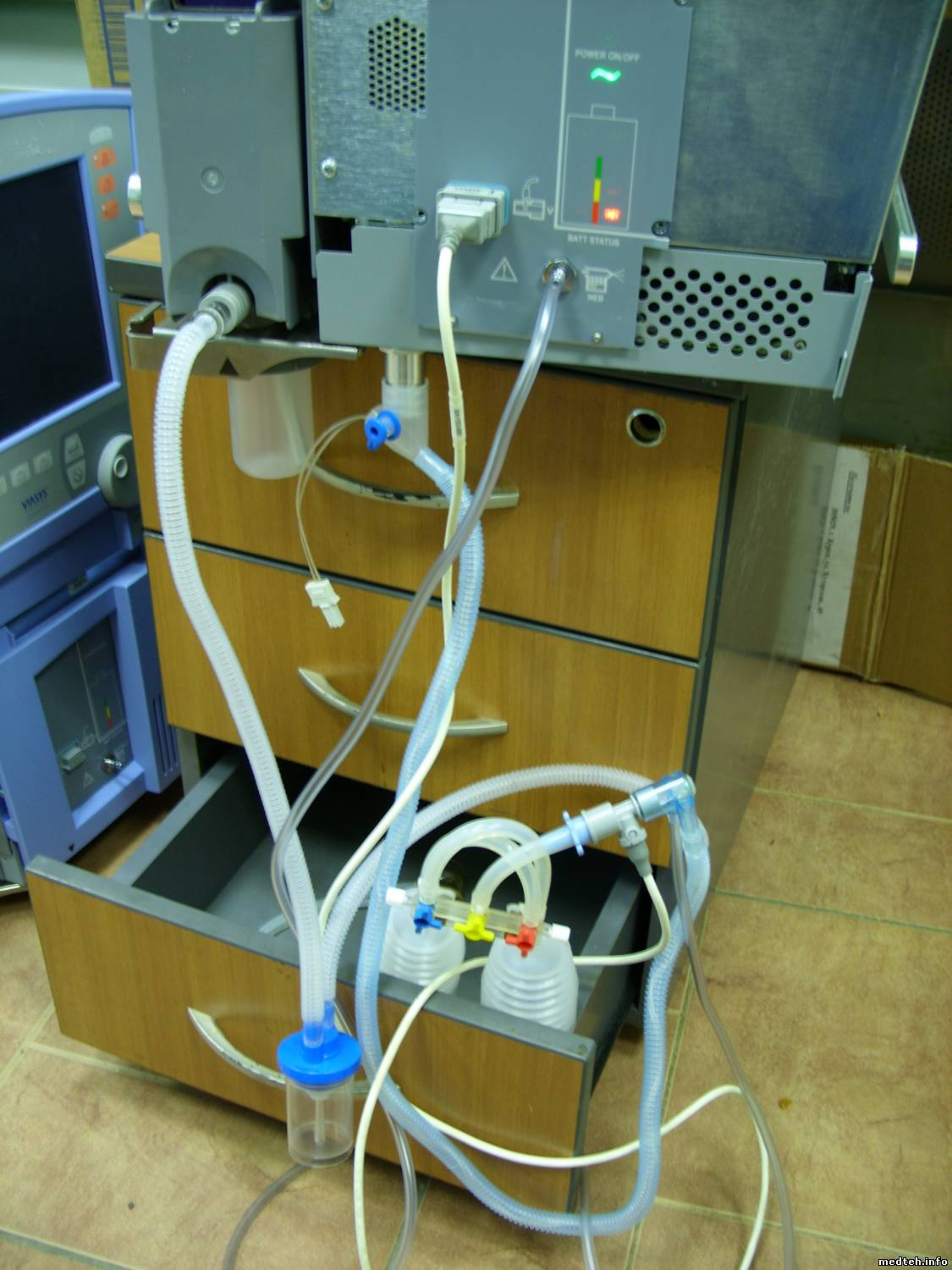

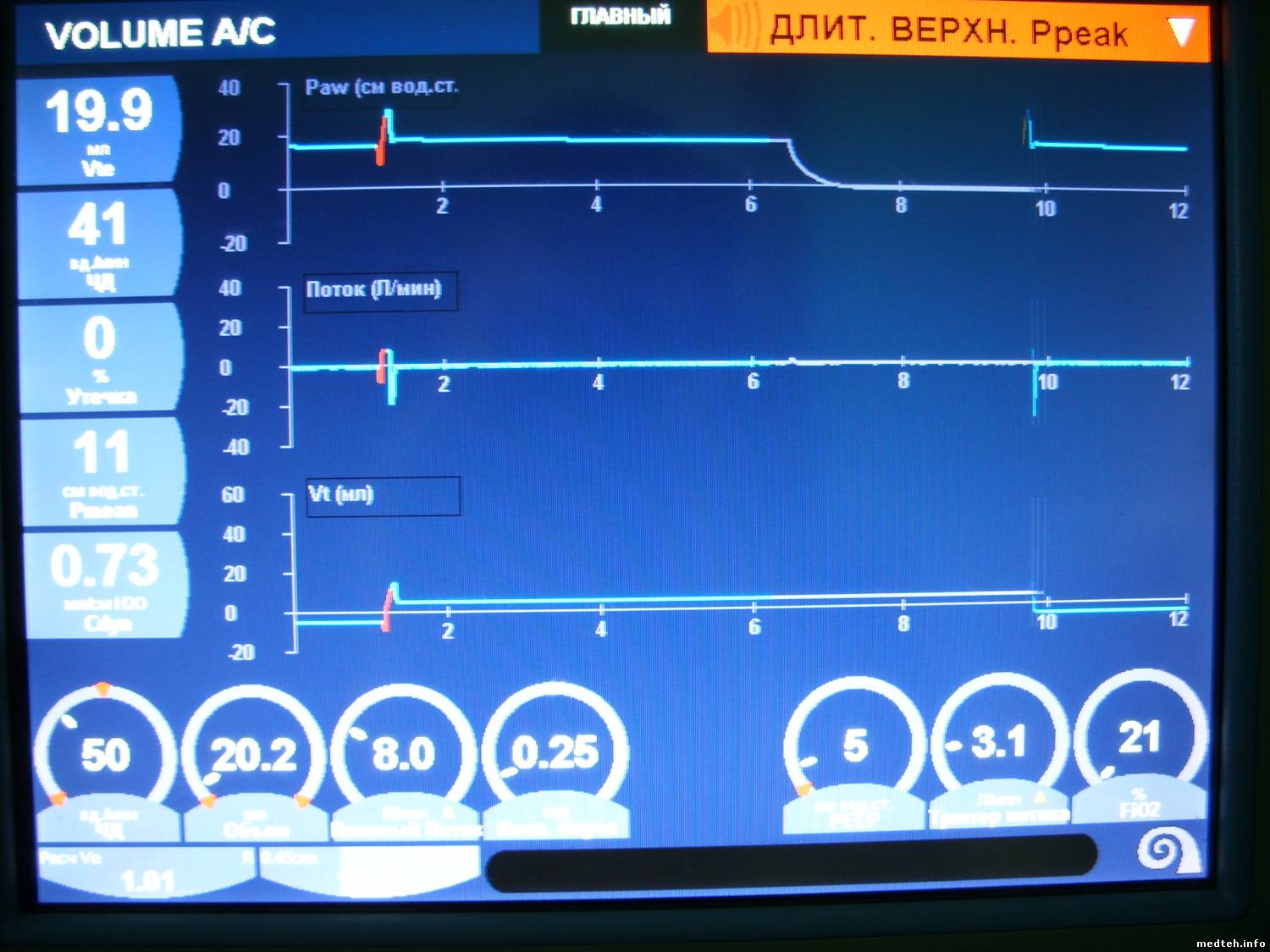

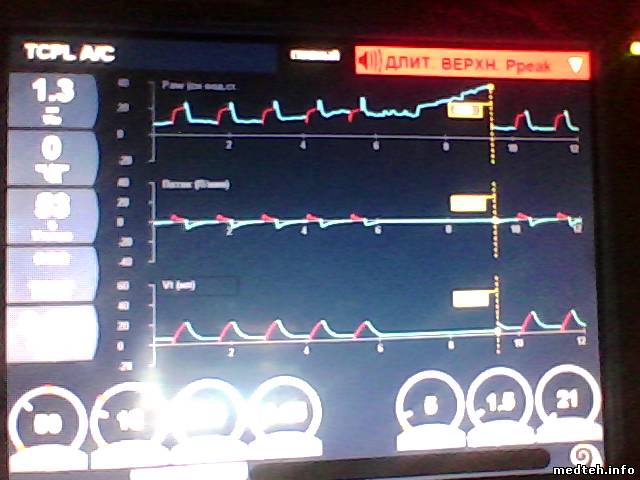

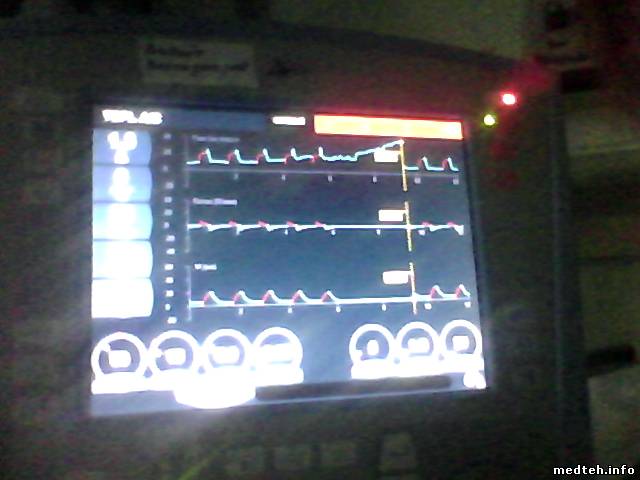

Выкладываю фото экрана (прошу прощение за качество). После данной ошибки пользовательский тест проходит даже с отсоединенном контуром от клапана вдоха. Контур состоит следующих частей: шланг вдоха, тройник, искусственные легкие, шланг выдоха, датчик потока перед клапаном выдоха. Фильтры и влагосборники отсутствуют. Клапан выдоха проверял - затыкал выходное отверстие клапана выдоха. Рисовал совершенно другую картину на экране. Тревоги: Высокая ЧД - 75 д/мин Низкий Vte - 0 мл Высокий Vte - 300 мл Низкий Ve - 0.05 Л Высокий Ve - 5.00 Л Низкое Ppeak - 5 см вод ст Высокое Ppeak - 30 см вод ст Низкое PEEP - 1 см вод ст Интервал апноэ - 20 сек Сильно нагревается радиатор под клапаном выдоха. сам клапан выдоха теплый.
Дата: Вторник, 06.Ноя.2012, 16:04 | Сообщение # 34
Участник
У вас сообщений: 146
главный инженер
OFFлайн
Российская Федерация
Москва
Присоединяюсь к Alexium, вам сначала надо понять, что такое режим TCPLV A\C (таймциклическая вентиляция с регулировкой потока на вдохе и ограничением давления на вдохе), а потом гоняться за неисправностью! Смотрите юзер мануал, этот режим используется только у новорожденных, плюс есть ряд ограничений по используемым контурам, тестовому легкому для проверки (стр 72, раздел 3-16 руководства пользователя). И что мешает вам проверять аппарат в обычном режиме по объему VCV A\C?
Сообщение отредактировал fedorenko_dk - Вторник, 06.Ноя.2012, 16:07
Дата: Вторник, 06.Ноя.2012, 19:20 | Сообщение # 35
Участник
У вас сообщений: 56
инженер
OFFлайн
Российская Федерация
Курск

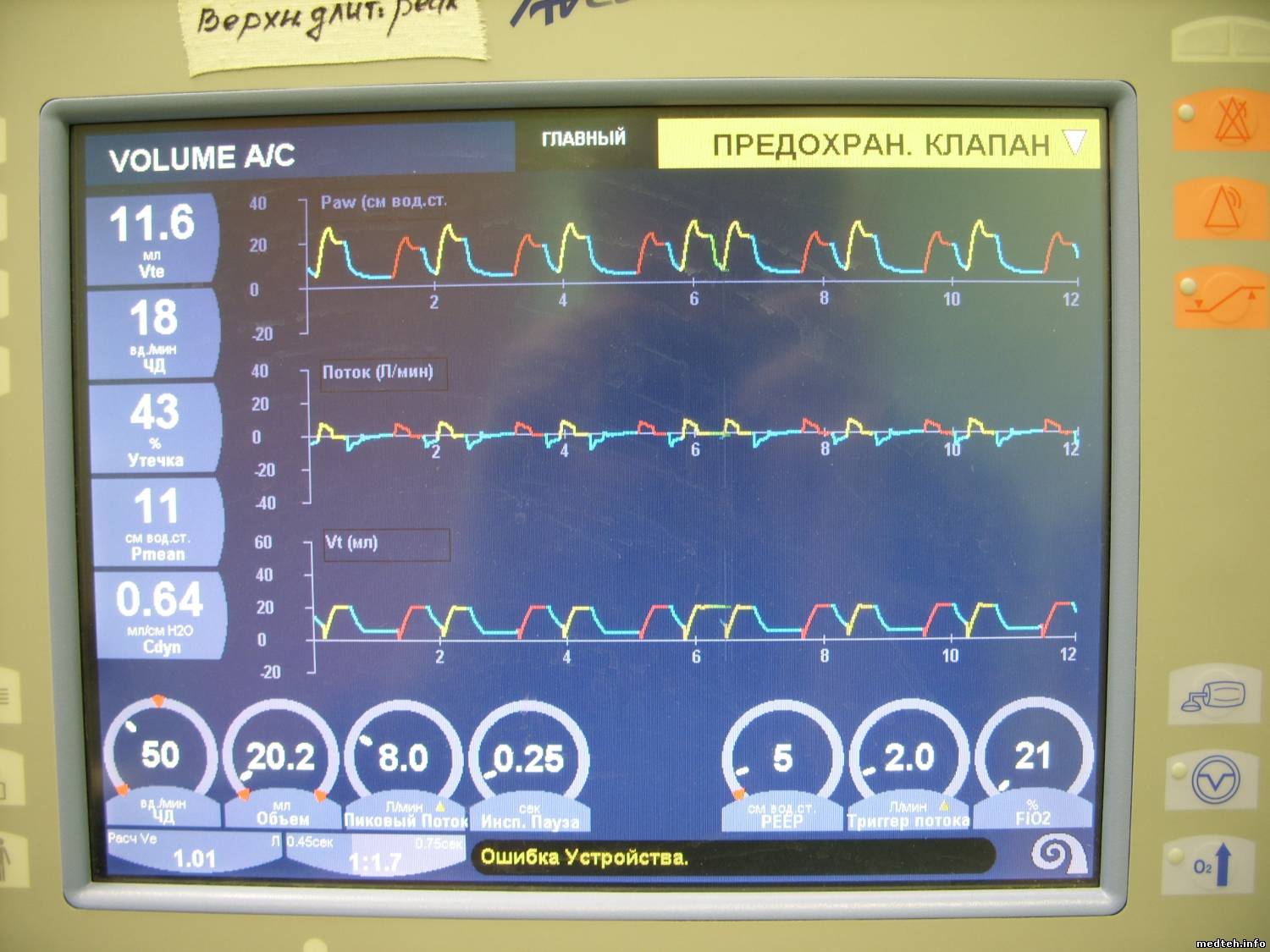

На режиме Volume A/C проверялся с фильтром и влагоулавливателем. и без них. Все равно выдает те же ошибки. Если не сложно, то объясните смысл ставить фильтр и влагоулавливатель если не подключен человек.
Если что-то делаю не правильно, то прошу сильно не обижаться и подсказывать как правильно.
Дата: Вторник, 06.Ноя.2012, 19:23 | Сообщение # 36
Техник
У вас сообщений: 452
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Мнегое непонятно. Во первых какие режимы выставлены. На фотографии это понять ложно. Главное: взрослый, детский или новорожденный. Судя по TCPLV A\C режим для новорожденных. Какое искуственное легкое применяли? Ибо объем легких у взрослого, ребенка и новорожденного сильно отличаются. Следовательно искуственное легкое должно соответствовать режиму.
Судя по эпюрам, у Вас возможно происходит закупорка выдоха. Как следствие растет давление в контуре и результат - тревога. Возможно это происходит от залипания клапана выдоха. Клапан выдоха находится над фильтром выдоха внутри кожуха аппарата рядом с внутренним датчиком потока.
Первый раз слышу о такой проверке клапана выдоха!!!
Quote (Romaska)
Контур состоит следующих частей: шланг вдоха, тройник, искусственные легкие, шланг выдоха, датчик потока перед клапаном выдоха.
Еще одно ноухау... датчик потока у этого аппарата должен стоять после тройника перед искуственным легким. А к клапану выдоха доступа нет, так как он внутри аппарата. Может быть Вы имели в виду фильтр выдоха?
Если Вы разбирали аппарат (а разбирается он непросто), то Вы должны были обязательно снимать и внутренний датчик потока и клапан выдоха.
Первый раз слышу о такой проверке клапана выдоха!!!
Между внутренним датчиком потока(перед клапанов выдоха) и клапаном выдоха стоит Т-образный тройник. Я затыкал отверстие через которое выбрасывается отработанный газ в атмосферу.
Дата: Вторник, 06.Ноя.2012, 20:46 | Сообщение # 38
Техник
У вас сообщений: 452
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Quote (Romaska)
Я затыкал отверстие через которое выбрасывается отработанный газ в атмосферу.
И что дает такая проверка???
Еще раз повторю вопрос: соответствует ли легкое режиму аппарата? (Существую искуственное легкое взрослое, детское и новорожденного). Что за модель искуственного легкого?
Вообще-то, лучше всего смотреть работу аппарата в режимах для взрослого, например, режим по объему VCV A\C. А после устранения всех проблем проверить работу в остальных режимах.
Дата: Пятница, 09.Ноя.2012, 14:55 | Сообщение # 39
Участник
У вас сообщений: 56
инженер
OFFлайн
Российская Федерация
Курск

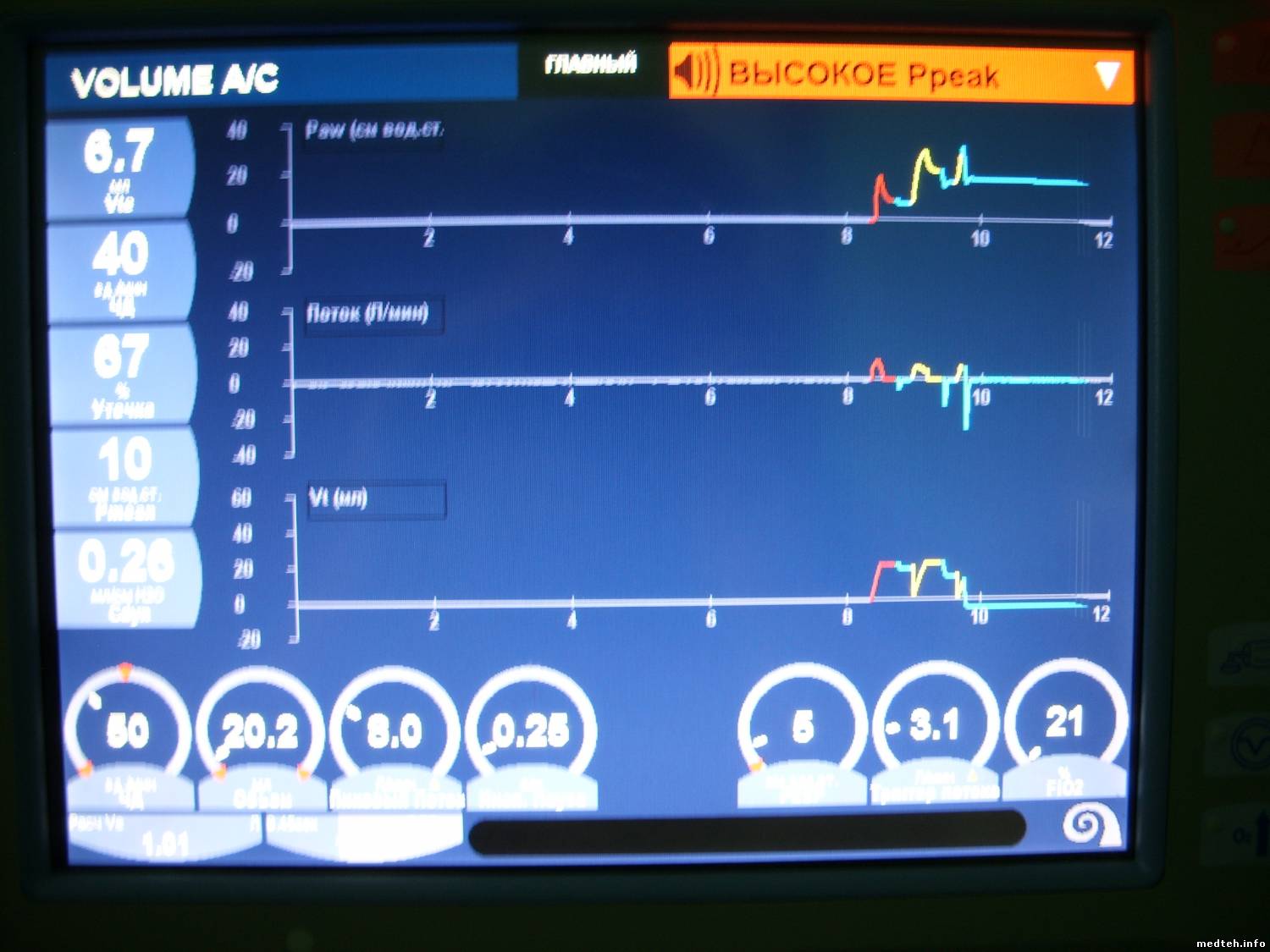

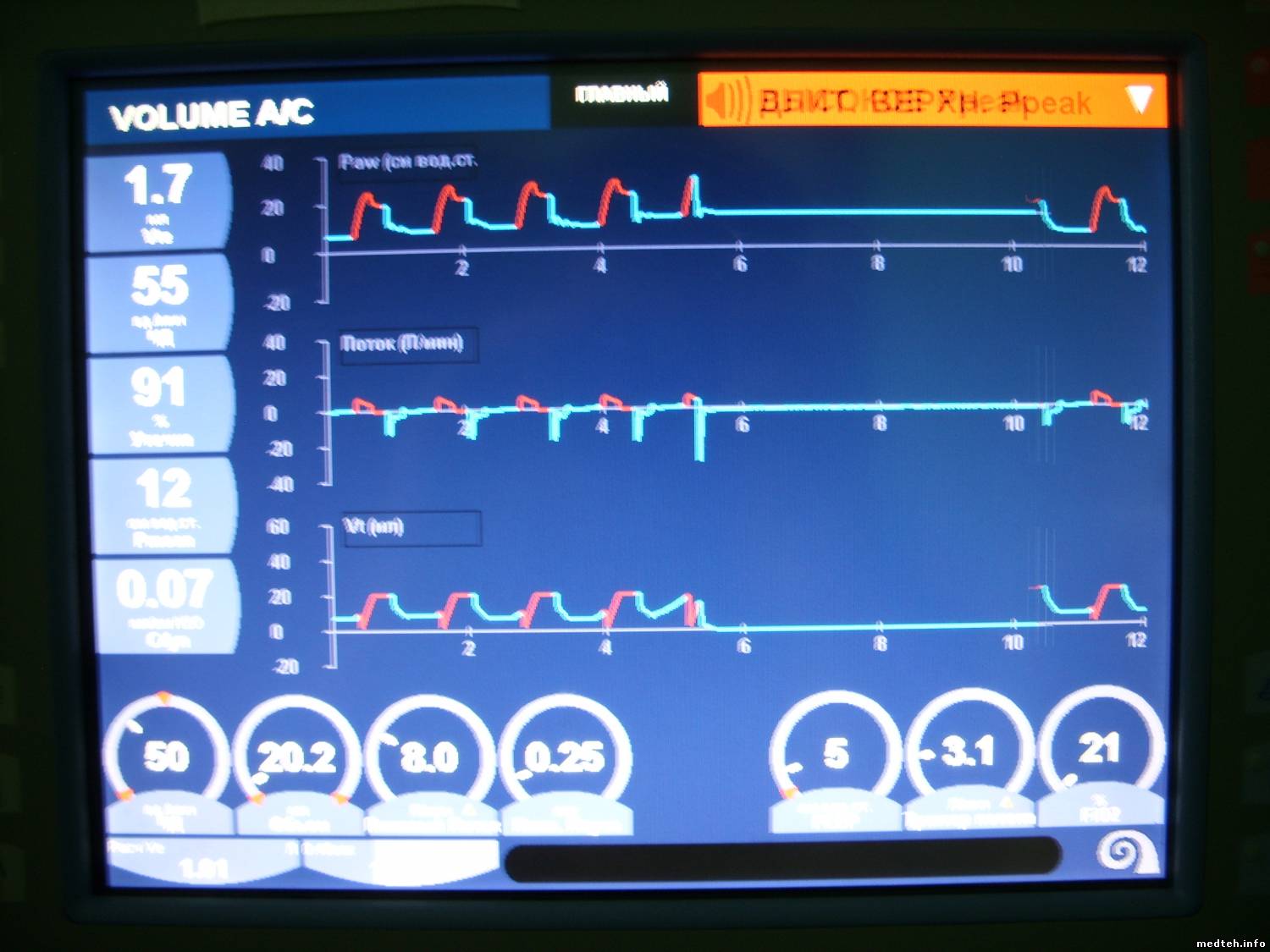

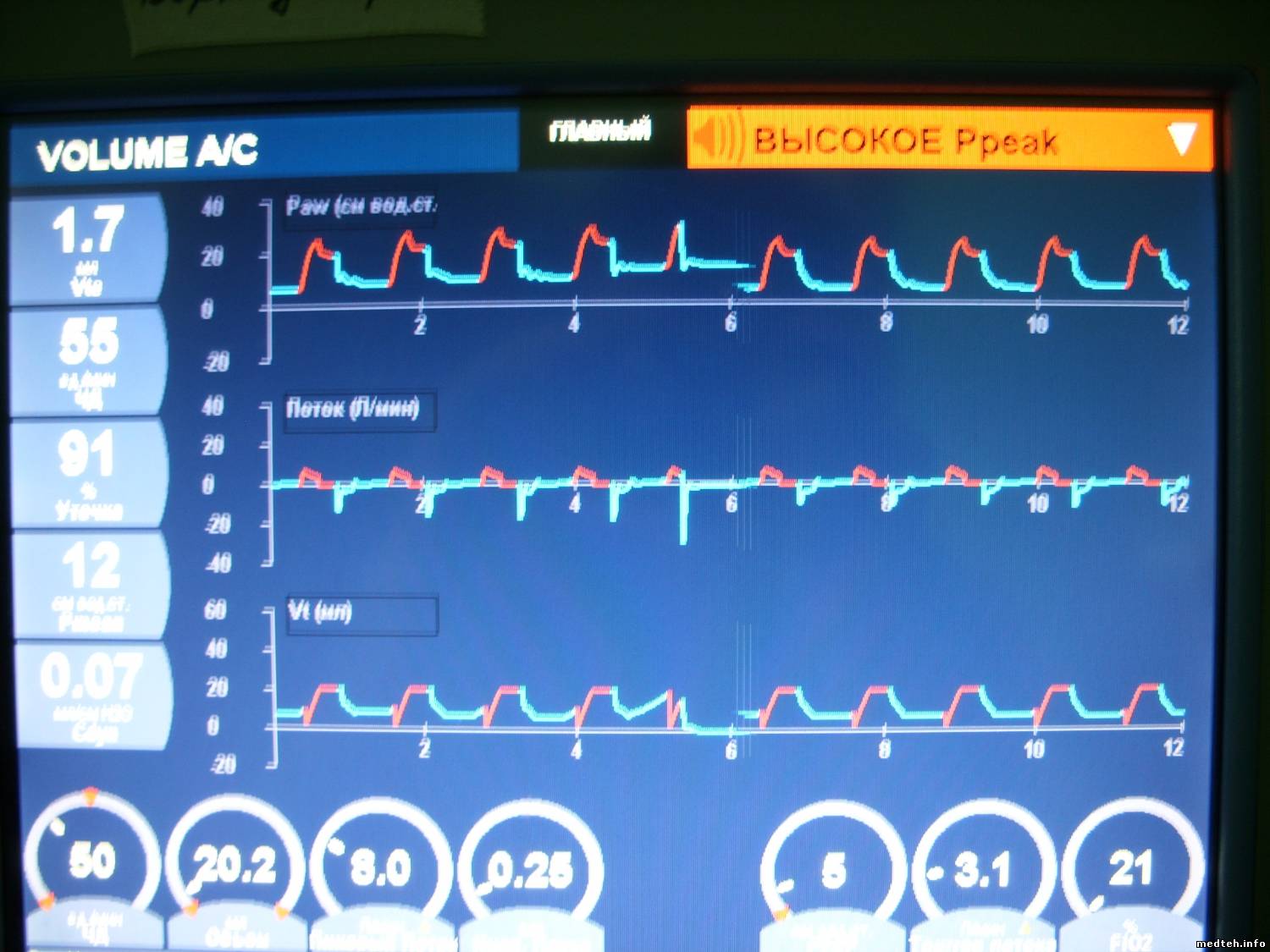

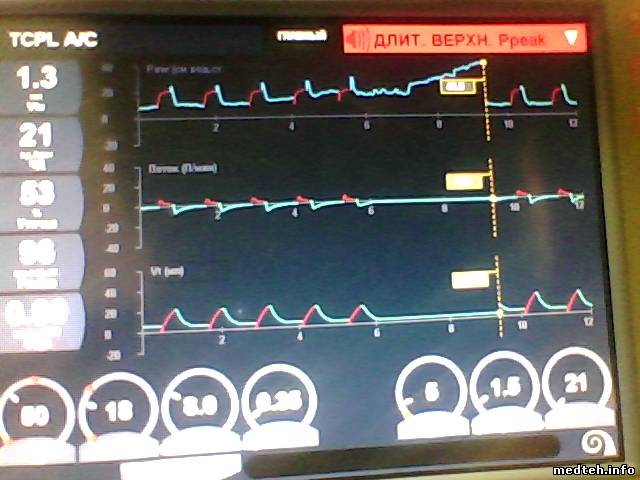

Ну вот наконец добрался до аппаратов. Привезли новый аппарат с другой ошибкой ("ошибка в цикле"). При прогонке выдал длит. Ppeak. Вот графики. Последние снимки - попытки аппарата опять заработать (на предыдущем такого не было). Попытки поменять местами клапана выдоха не увенчались успехом.
Дата: Пятница, 09.Ноя.2012, 15:01 | Сообщение # 40
Участник
У вас сообщений: 56
инженер
OFFлайн
Российская Федерация
Курск

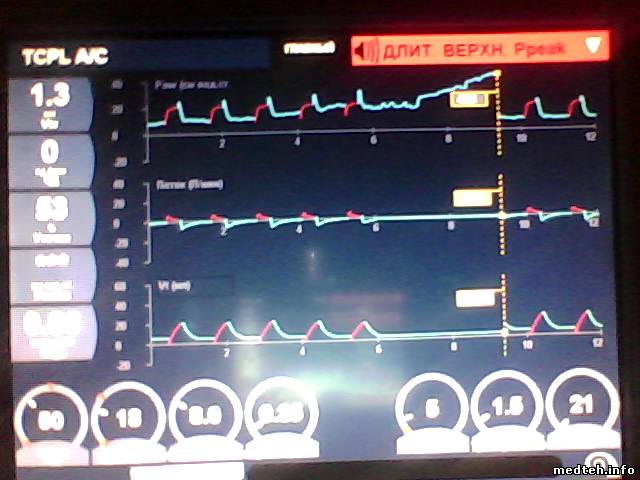

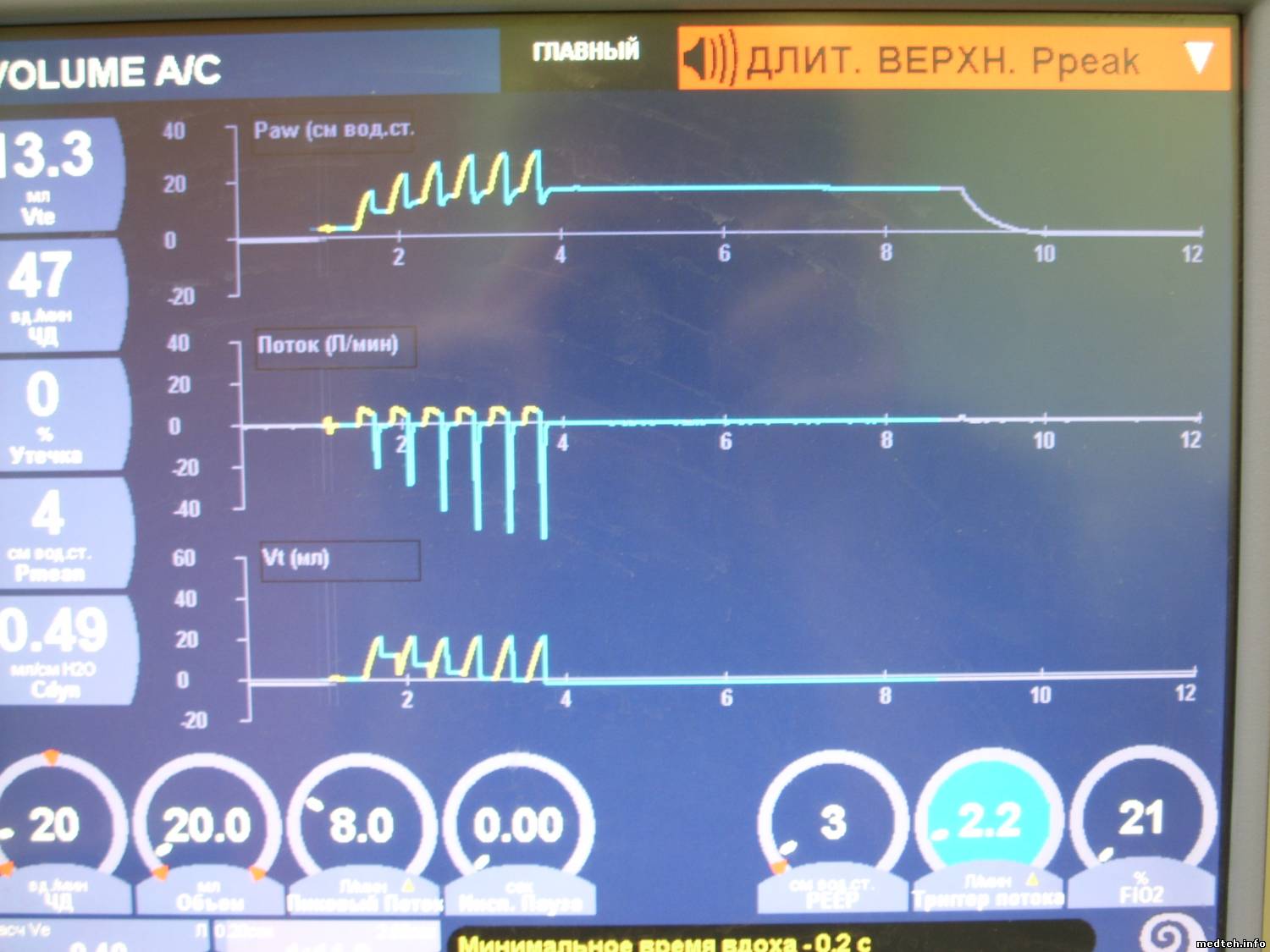

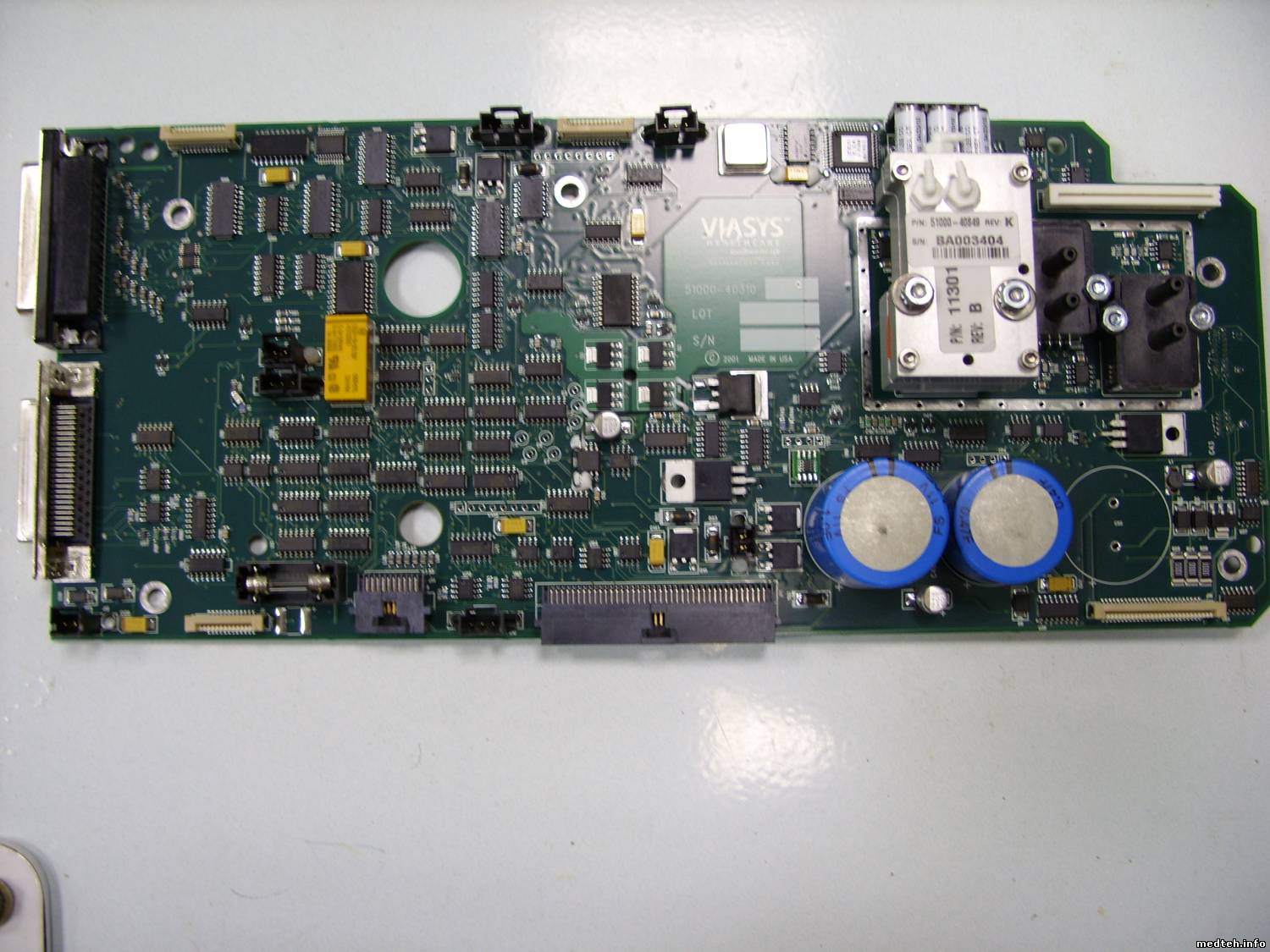

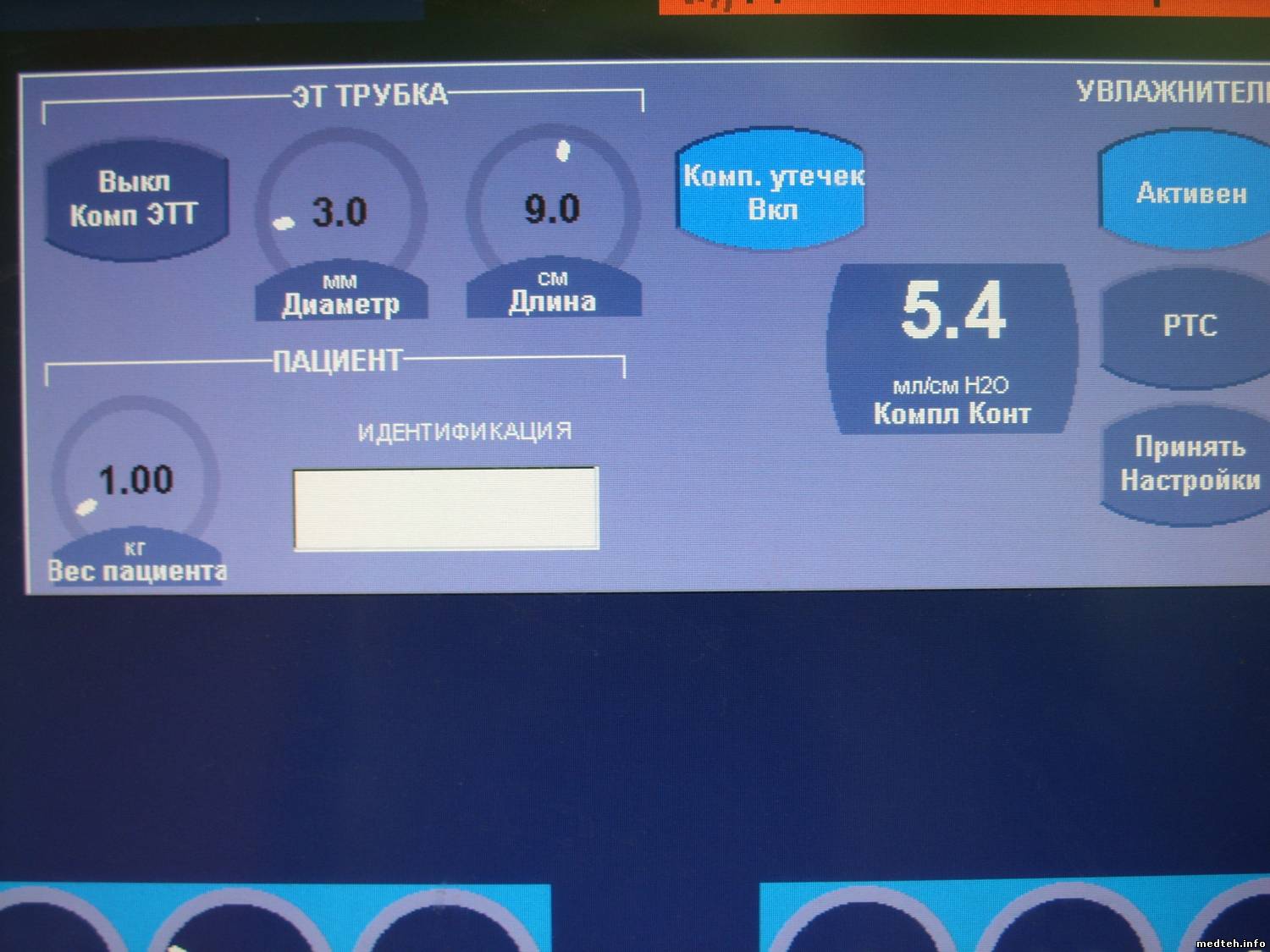

Решил поменять платы (первый рис.) местами. Ошибки тоже поменялись местами. На втором рис. показаны настройки для новорожденного. На 3 и 4 рис. Показаны попытки аппарата начать работать после выкл/вкл. (очень странные) На последним рисунке контур, который использую.
