Аппарат ИВЛ "RAPHAEL" ("Рафаэль") модели basic, Silver и Color компании Hamilton Medical AG, Швейцария. Предназначены для проведения искусственной вентиляции легких у взрослых, детей и младенцев.
Позвонили с района и говорят: - Приезжай, ИВЛ периодический останавливается и после отключения и включения медперсоналом далее продолжает работать, но до первой остановки; - Выдаёт код ошибки 08 (или 18), после - 27. Модель не знают. Если у кого-то есть коды по "RAPHAEL" с указанием причины неисправности, то, пожалуйста, скиньте.
Сообщение отредактировал nabi - Среда, 12.Авг.2009, 04:13
nabi, Какая ошибка была? У нас сейчас вовремя пуска выкидывает 07#26. Звонили на сервис, сказали менять клапаны вдоха-выдоха. Комплект 800 евро. А в больнице конец года, денег нет.
ИВЛ "RAPHAEL" фирмы Hamilton Medical. Ищу сервисник по ИВЛ и список кодов ошибок. При включении постоянно выдаёт три кототких потом два коротких сигнала (по морзянке буквы СИ). Потом повторяет и так без остановки. При попытке дальнейшего включения выскакивает Аппаратная ошибка #8 Alarm Code: 28 И начинает звучать постоянный продолжительный сигнал.
Руководство пользователя есть, но там по кодам ничего нет.
Гарантийный Raphael XTC выдает красивую картинку(см. фото). Заведующему ИТАР даже нравится, говорит, что если бы аппаратом можно было управлять, то он бы на такой фон согласился. Звонил на Шиллер, там посоветовали вынуть и вставить шлейф, достать из панельки и вставить обратно микросхему памяти. Не помогло. Думаю, что плата управления дисплеем сдохла. Велено прибор к ним отправить

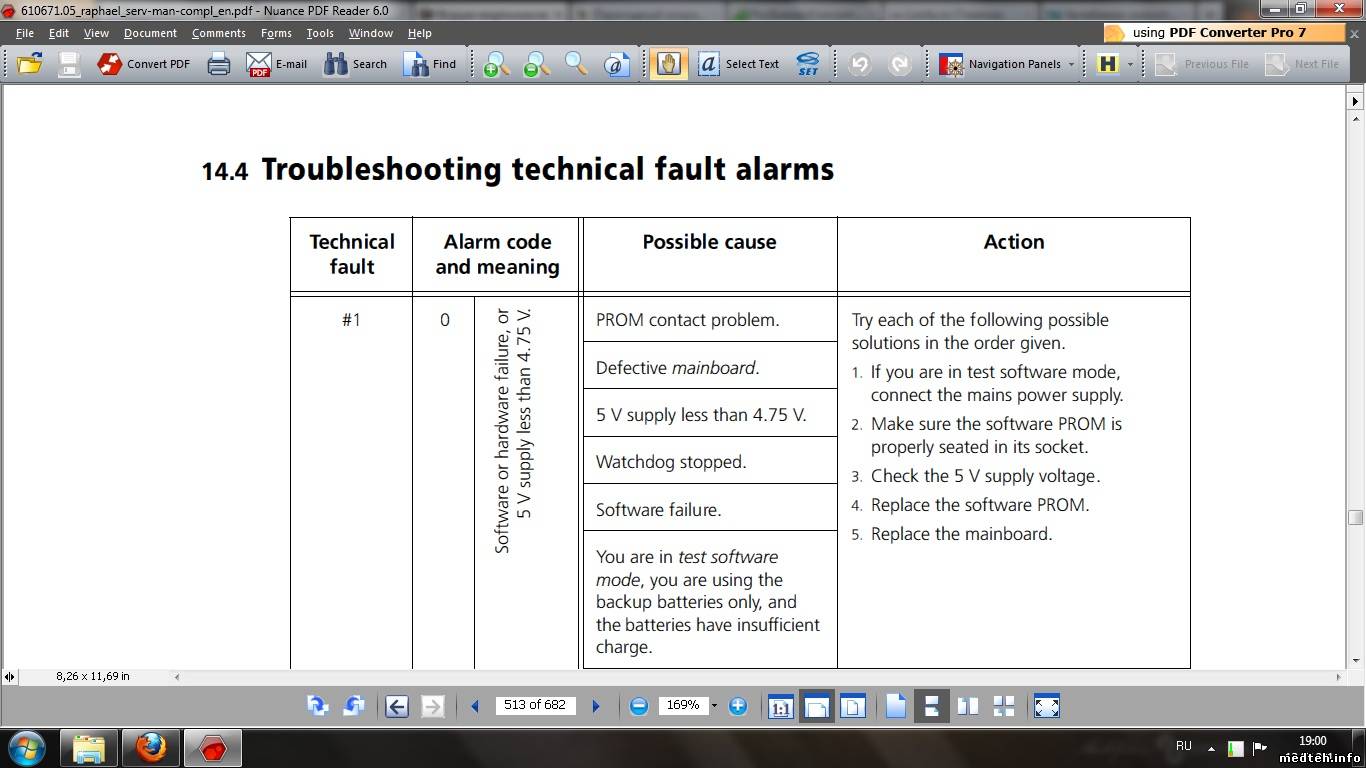

les_nik_178, я конечно аппарат не видел(ну нету у нас их, хотя в область вроде была поставка по нацпроекту), но документацию глянул, разве 14 раздел не то, что нужно, там список кодов и причин вроде - судя по фрагменту. Да и сервисная почти 700 страниц.
les_nik_178, ну тады ой, полнее наверное ничего нет, и надо выходить на прямого представителя производителя. Сходи на шиллер.ру или лассамед, они были основными.
Дата: Четверг, 21.Июл.2011, 13:41 | Сообщение # 15
Стажер
У вас сообщений: 37
инженер-наладчик
OFFлайн
Российская Федерация
Новороссийск
Таперь и у меня проблема, аппаратная ошибка №2, она в сервисной одна код 21. сопротивления катушек проверил. Значит навернулась схема измерения тока, у кого-нибудь есть схема на материнскую плату? :)
Дата: Суббота, 08.Окт.2011, 09:25 | Сообщение # 17
У вас сообщений: 1094
Медтехник
OFFлайн
Российская Федерация
Far East
Появилась новая проблема при включении после подготовки выскакивает Аппаратная ошибка #11 Alarm code 38

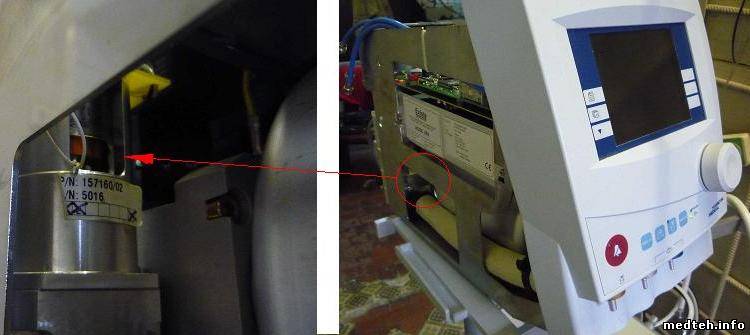

Грешу на э\магнитный клапан. Указан на фото. При включении аппарата поднимается буквально на 2 мм, затем после подготовки (секунд пять) падает вниз и срабатывает сигнализация. Вручную ход штока клапана больной. Примерно сантиметр. Вручную он слегка подклинивает. Разобрать не смог. В сервиснике вроде все просто а у меня не выходит. Боюсь сломать Шток или вклеен или запресован.
Какой ход должен быть при включении? Шток подпружинен.
Дата: Понедельник, 10.Окт.2011, 23:35 | Сообщение # 18
начальник участка
OFFлайн
Российская Федерация
Самара
У меня на обслуживании 2 таких стоит. Вышли из строя оба. На первом программа не грузится, после самотестирования выдается сообщение "Config EEPROM data error" на фоне пустого экрана. На втором травит предохранительный клапан (по воздуху). Пока временно из двух собрал один. Интересны причины проблем, помогите, пожалуйста (также буду благодарен за сервисник с кодами ошибок)

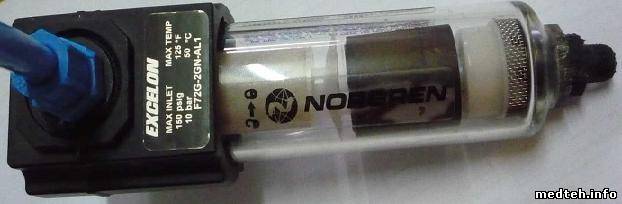

В аппарате стоят датчики давления как на фото. Четыре штуки. У каждого свое подключение к шлейфу. Кто знает что там внутри? Просто пневмоконтакт или какая то индуктивность реагирующая на давление? Разбирать побаиваюсь. Запасных нет
Можно ли его мыть спиртом? Не растворятся ли внутренности датчика?
Точно что там внутри не знаю, но склоняюсь к мысли, что пневмоконтакт. Спиртом 70% мыл без последствий, даже не задумался. А почему ты хочешь их помыть?
Периодически выскакивает ошибка что неисправна система подачи воздуха. После того как снимаю их и продуваю воздухом ошибка пропадает. Через некоторое время опять появляется. Может совпадение а может нет.
На шиллере посоветовали заменить реле подачи воздуха а заодно и кислорода.
Я это сделал, кода разбирал аппарат. Ошибок не было. Ищу сейчас причину, по которой травит предохранительный клапан, как думаешь, отчего? Есть конечно вариант "загрубить" клапан, предположив, что пружина "просела".
Дата: Вторник, 13.Ноя.2012, 12:58 | Сообщение # 31
Стажер
У вас сообщений: 19
инженер
OFFлайн
Российская Федерация
Хабаровск
К вопросу "на первом программа не грузится, после самотестирования выдается сообщение "Config EEPROM data error" на фоне пустого экрана. В чем причина подскажите.
Дата: Понедельник, 04.Мар.2013, 14:31 | Сообщение # 32
Стажер
У вас сообщений: 30
Медтехник
OFFлайн
Украина
Донецк
В сервисной инструкции все подробно описано. Значит так: 1. TF 2 (Flfrm code 21) - Связана с инспираторным или экспираторным клапанами и скорее всего связана с обрывом катушки (Сопротивление в пределах 13 - 23) или банальным засорением. С разборкой инспираторного клапана будьте внимательны и осторожны !!! (Стр. 15-7 инструкции) 2. TF 8 (Flfrm code 28) - проблемы с датчиками давления. В основном связаны отсутствием регламентных работ - а именно ежегодной калибровкой. В первую очередь зайдите в сервисный режим (при снятой крышки корпуса на материнской плате в центре имеется переключатель на 4 позиции, для сервисного режима 1-й в состояние ON, остальные в Off). Тест №7 : Pressure sensors - он сразу покажет дефектный датчик. Ну и не забываем за калибровку, после разборки аппарата.
Региональный представитель компании Hamilton Medical в странах бівшего СНГ :
Дата: Понедельник, 04.Мар.2013, 16:21 | Сообщение # 33
Участник
У вас сообщений: 105
медтехник
OFFлайн
Российская Федерация
Чита
angelsv,
Цитата (angelsv)
2. TF 8 (Flfrm code 28) - проблемы с датчиками давления. В основном связаны отсутствием регламентных работ - а именно ежегодной калибровкой. В первую очередь зайдите в сервисный режим (при снятой крышки корпуса на материнской плате в центре имеется переключатель на 4 позиции, для сервисного режима 1-й в состояние ON, остальные в Off). Тест №7 : Pressure sensors - он сразу покажет дефектный датчик.
У меня ошибка 28 была много раз, на трех или четырех аппаратах и всегда возникала периодически, в меню тестов например, ни разу ничего не увидел. Но ведь откалибровать такой аппарат можно, только если есть специальное оборудование(прецизионный измеритель давлнения в этом случае, помоему) , я читал этот пунск в сервис мануале, но ни разу не калибровал, потому, что просто не чем было.
Дата: Понедельник, 04.Мар.2013, 16:38 | Сообщение # 34
Стажер
У вас сообщений: 30
Медтехник
OFFлайн
Украина
Донецк
Читайте тему - коды уже описывались в ней до и после этого поста ... Коды ошибок описываются начиная со стр.14-5 Сервисного руководства по Аппарату ИВЛ "RAPHAEL".
То, что дисплей показывает такую картинку - 100% связана с дисплеем. (хотя периодически возникает программный сбой пи выходе из строя платы подсветки AC/DC board, на замену которой имеется регламент).
Ошибка TF7 (Alarm code 26) - в 90% случаях выход миксерных клапанов (а точнее, опять же в большинстве случаев - миксерного клапана по воздуху). Замена решит проблему. Обычно меняют 2 сразу, аргументируя тем, что оба клапана имеют одинаковую нагрузку - и вероятность выхода второго в ближайшее время очень высока (с одной стороны правильно, но с другой клапан работающий с медицинским кислородом работает намного дольше, чем клапан, который работает с воздухом, большая вероятность попадания частиц пыли и т.д, даже несмотря на уйму фильтров). Также необходимо обратить внимание на обратный клапан (его нужно обязательно почистить (можно спиртом). Сам электромагнитный клапан можно разобрать. Причина выхода клапана из строя, в большинстве случаев - разрыв внутренней мембранки (редко обрыв катушки). Промывается также спиртом.
P.S. Перед созданием новой темы - проверяйте, есть ли на форуме об интересуемом аппарате подобные подходящие темы!
Дата: Вторник, 05.Мар.2013, 11:09 | Сообщение # 35
Стажер
У вас сообщений: 30
Медтехник
OFFлайн
Украина
Донецк
Самым важным и главным прибором для тестирования данных аппаратов ИВЛ - является ручной монометр (в приложении), ну и кучка силиконовых трубочек диаметром 4 и 6 мм с тройничками (которые можно купить на рынк. (остальное - лишь рекомендации завода-изготовителя). На самом деле можно обойтись любым электронным монометров и флоуметром. (конечно - то тестирующее оборудование, которое рекомендуется в инструкции очень удобно и практично, но если Вы начинающий медтехник - в первое время можно и обойтись). Основная задача пройти все тесты, а не делать выборочных (в противном случае толку от калибровки не будет - таков алгоритм аппарат, т.к. каждый из пунктов так или иначе влияет на следующий).
Дата: Пятница, 16.Авг.2013, 09:27 | Сообщение # 36
Заглянувший
У вас сообщений: 3
инженер
OFFлайн
Казахстан
Караганда
Доброго времени суток! Встречался с пролемами ошибки TF 8 # 28 неоднократно. Пробовал калибровать полностью аппарат - на какое-то время помогало. Так-же менял "Спеченый диск", который стоит на входе в смесительный резервуар (этот фильтр при дительной эксплуатации может быть засорен) Очистить его можно в ультразвуковой ванне 3-4 цикла по 5 минут, после этого хорошо просушить диск. Но эти рекомендации не всегда помогают. Кто еще как боролся с этой ошибкой??? Еще встретился с проблемой: во время вентиляции самопроизвольно изменяется частота дыхания и соответствено минутный дыхательный объем. После проведения тестов в сервисном режиме - выяснилось что все тесты проходит -ОК! В чем может быть проблема???
Дата: Пятница, 16.Авг.2013, 10:25 | Сообщение # 37
Участник
У вас сообщений: 69
Инженер
OFFлайн
Российская Федерация
СПб
Цитата (Alej26)
Еще встретился с проблемой: во время вентиляции самопроизвольно изменяется частота дыхания и соответствено минутный дыхательный объем. После проведения тестов в сервисном режиме - выяснилось что все тесты проходит -ОК! В чем может быть проблема???
Я сразу задам дурацкий вопрос: вентиляция спонтанная или принудительная? Если спонтанная, т.е. пациент сам дышит - тогда он и изменяет ЧД и Vm. =)
Дата: Четверг, 29.Авг.2013, 19:20 | Сообщение # 39
Техник
У вас сообщений: 452
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Цитата (Alej26)
Еще встретился с проблемой: во время вентиляции самопроизвольно изменяется частота дыхания и соответствено минутный дыхательный объем.
Если установлена слишком высокая чувствительность триггера, то возможно его самопроизвольное срабатывание и даже автозацикливание. В этом случае измеренная частота будет выше установленной. Загрубите или вообще отключите триггер и проверьте. Если измеренная частота будет равняться заданной, то поиграйте с чувствительностью триггера и посмотрите, при какой чувствительности триггера измеренная частота будет выше заданной при дыхании аппарата на искусственное легкое.
