Дата: Понедельник, 30.Ноя.2009, 02:23 | Сообщение # 1
Участник
У вас сообщений: 112
Сервис - инженер
OFFлайн
Украина
Вентиляции нет, на мониторе беспорядочные кривые, подобные флуктуациям, выдаются ошибки типа отсутствует подача газов, низкий процент кислорода, а показания кислорода скачут от 0 до 100% независимо подается кислород или нет. Смеситель работает, но поступления газов в аппарат нет - по всей видимости в аппарате закрыт какой-то клапан, и аппарат газы не принимает. А где дальше копать, к чему привязаться пока не нашел. Буду признателен за любую помощь.
Дата: Понедельник, 30.Ноя.2009, 09:16 | Сообщение # 2
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Если сбоит сразу много систем, то не в порядке может быть что-то общее для них - смотри блок питания, разъемы. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Понедельник, 30.Ноя.2009, 23:56 | Сообщение # 3
Участник
У вас сообщений: 112
Сервис - инженер
OFFлайн
Украина
Да, это скорее всего это блок питания, но где чего там мерять - непонятно - он собран на плате, которая является еще и кросс-платой и платой управления клапанами, т. е. нет кабеля соединения питания с потребителями, на котором можно было бы отследить проблемы с питанием.
Мерять просто - смотри куда поступает сеть - и огласи обществу какие там в округе стоят микросхемы. А также напиши год выпуска. Осмотри эту большую плату насчет качества паек - особенно силовых элементов, в местах платы, где есть потемнения от перегрева, неплохо поменять литики, особенно мелкие, нет ли вздутых, потекших. Прозвони тестером мостики, диоды - что-то часто стали поадаться оборванные диоды в мостиках. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Там не все так просто - электролитов вздутых или потекших нет. Блок питания сетевой выдает 14,5 вольт на эту большую плату и туда же подключен аккумулятор. А на этой большой плате и происходят преобразования скорее всего по опыту в 5 В (питание логики), 12 В (обычно инструментальные усилители) и 24 В питание клапанов. 5 В скорее всего в порядке - микроконтроллер работает, а с остальные где искать - никаких надписей, все напряжения образуются и используются только на этой плате.
На свои же вопросы ты наполовину сам и ответил - 24 В на клапана - так и меряй на клапане относительно корпуса, если ключ, управляющий клапаном закрыт, то потенциал на клапане относительно корпуса и будет его питанием. Если есть операционные усилители то питание +- должно быть примерно одинаковым (понятно ноги 4 и 7 для корпуса DIP8). Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Приветствую коллеги, такой аппарат сейчас в ремонте, завышает значения пикового давления и ПДКВ, может кто сталкивался, как его калибровать? На плате есть подстроечники, а мануала не нашел на это Бразильское изобретение.
Датчик потока для пациентов весом до 3 кг, непонимаю какое имеет значение установки прибора? Вентиляция с контролем по объему, пиковое давление в контуре ниже чем показыват система мониторинга почти в два раза, а вот поток верный. При чем в покое, ноль показыват, такую разницу первый раз вижу. Завтра буду на работе скину фотки. А вход в сервис Вам неизвестен?
Я просил поставить взрослый режим, потому что на нем проще сказать о правильности работы аппарата. Какое тестовое легкое используете? Для калибровки каждого датчика, проверки клапанов там своя комбинация клавиш, увы но у меня их нет. Бездумно без сервисной документации не советовал бы ничего пытаться калибровать. Для начала убедитесь в точности измерения как аппарата, так и вашего прибора.
Дата: Четверг, 20.Авг.2015, 01:26 | Сообщение # 12
Участник
У вас сообщений: 93
инженер
OFFлайн
Российская Федерация
Краснодар
Аппарат ИВЛ исправен. Подключил в параллель стрелочный манометр, давление соответствует показаниям на мониторе ИВЛ, сравнил показания этого манометра и анализатора - совпадают, получается прибор не правильно считает пики, первый раз такое, буду разбираться.
Сообщение отредактировал antoniodriver - Четверг, 20.Авг.2015, 01:27
Дата: Четверг, 20.Авг.2015, 02:41 | Сообщение # 13
Участник
У вас сообщений: 93
инженер
OFFлайн
Российская Федерация
Краснодар

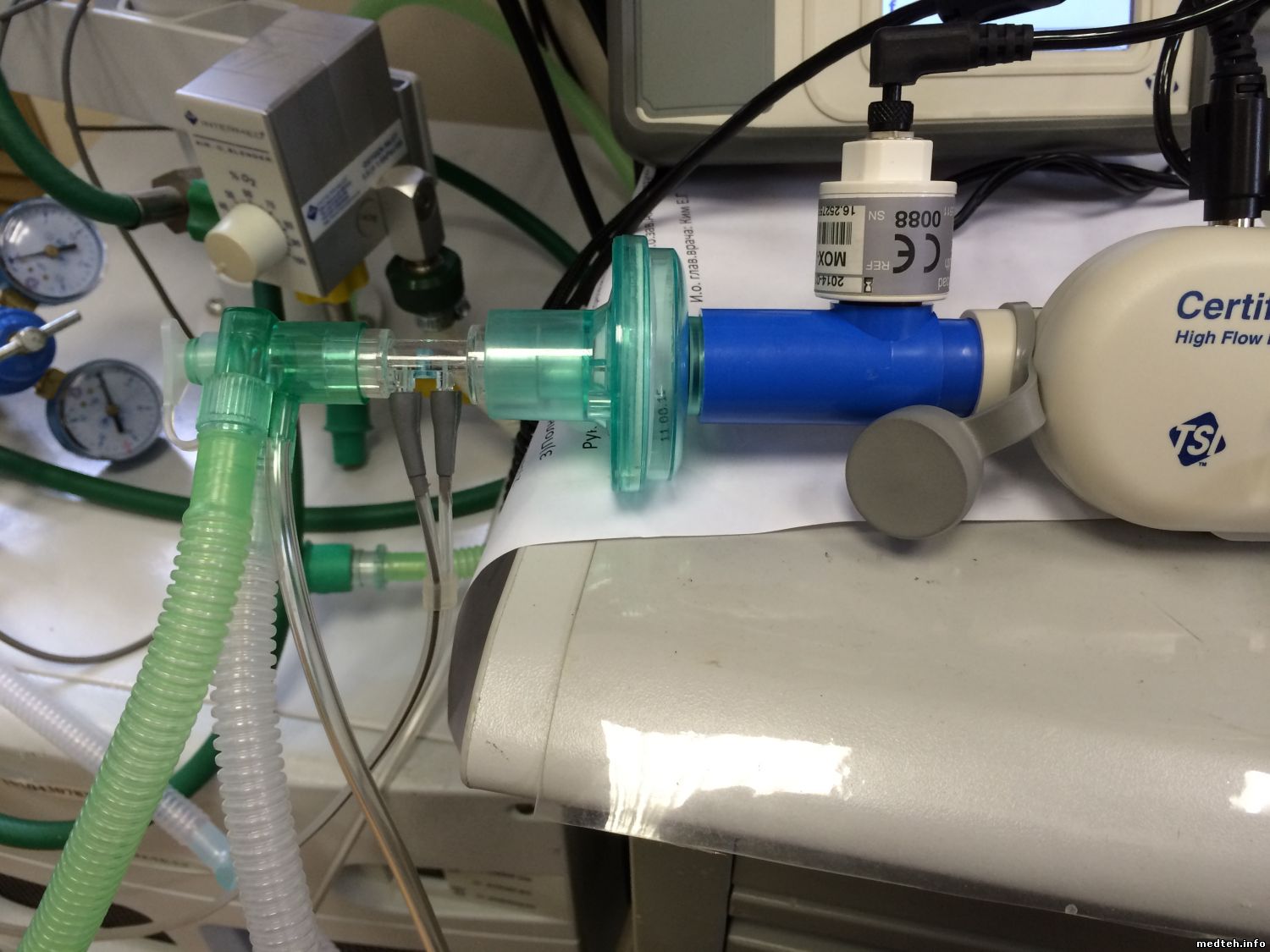

Если подключить анализатор до ДАТЧИКА ПОТОКА или вообще без него то давление точь в точь совпадает. Датчик новый, на продув имеет некое сопротивление, похоже от того и такая разница. Ничего не понимаю, может контур не родной?
Дата: Четверг, 20.Авг.2015, 11:13 | Сообщение # 16
Участник
У вас сообщений: 146
главный инженер
OFFлайн
Российская Федерация
Москва
Насколько я знаю с покупкой запчастей и принадлежностей на этот аппарат пока все сложно. Фирму intermed купила фирма carefusion. В России carefusion представлял центр Перинатальной медицины, но по поводу intermed они пока не могут дать никакой информации.
По поводу измерения давления, у меня такой же прибор tsi certifier, в настройках можно поставить за какое время или количество циклов он будет усреднять значение, либо можно поставить вывод сразу фактическое значение, насколько я помню. Проверьте настройки прибора. Какое тестовое легкое или мешок вы используете?
Дата: Четверг, 20.Авг.2015, 12:35 | Сообщение # 18
Участник
У вас сообщений: 93
инженер
OFFлайн
Российская Федерация
Краснодар
ЦитатаAlexium ()
Там неонатальный сенсор, судя по картинке, он для больших потоков не подходит.
все верно, неонатальный для недоношенных детей <3кг, есть педиатрический от3 до 25 кг, с ним ситуация та же.
Цитатаfedorenko_dk ()
По поводу измерения давления, у меня такой же прибор tsi certifier, в настройках можно поставить за какое время или количество циклов он будет усреднять значение, либо можно поставить вывод сразу фактическое значение, насколько я помню. Проверьте настройки прибора.
Монитор показывает 20 см H2O, я подключаю к контуру стрелочный манометр, который в пиках показывает 10 см H2O, аналогично показывает прибор, вопрос: что он там будет усреднять? Там даже кривые давления на графике отличаются. Если задать побольше поток и объем, ничего не меняется, разница опять же в два раза.
Цитатаfedorenko_dk ()
Какое тестовое легкое или мешок вы используете?
Мешок объемом 500мл.
ЦитатаSibulba ()
А нет ли у кого неонатальных датчиков потока на сей аппарат? Или же может кто знает где взять их можно?
я завтра сообщу у кого мы их заказывали.
ЦитатаAlexium ()
Sibulba, по внешнему виду похож на датчик потока Respirinics - попробуйте разобраться. http://www.oem.respironics.com/Downloads/A&S020513.pdf
датчик оригинальный 100%, там даже на нем накалякано interneo
Дата: Четверг, 20.Авг.2015, 15:53 | Сообщение # 20
Техник
У вас сообщений: 452
Инженер по ИВЛ и НДА
OFFлайн
Российская Федерация
Краснодар
Цитатаantoniodriver ()
неонатальный для недоношенных детей <3кг
Цитатаantoniodriver ()
Мешок объемом 500мл.
Как-то это не очень вяжется. Если стоит неонатальный датчик, да еще и для недоношенных детей, то и контур должен быть неонатальный с неонатальным легким (размер, примерно, детского кулачка). Не могу представить, чтобы аппарат в неонатальном режиме смог нормально работать на мешок в 500 мл.
Нельзя произвольно собирать контур. Если Вы проверяете неонатальный режим, то нужно ставить и неонатальный контур, и неонатальный датчик, и неонатальное легкое. Если у Вас нет чего-то, то нужно либо это все иметь, либо установить взрослый режим, датчик потока для взрослого, контур для взрослого и мешок для взрослого. Наверняка в заводской поставке этого аппарата был и датчик потока для взрослого.
Сообщение отредактировал begun_a - Четверг, 20.Авг.2015, 15:54
Дата: Пятница, 21.Авг.2015, 02:40 | Сообщение # 22
Участник
У вас сообщений: 93
инженер
OFFлайн
Российская Федерация
Краснодар
Sibulba, прошу прощения, Intermed
Цитатаbegun_a ()
Нельзя произвольно собирать контур. Если Вы проверяете неонатальный режим, то нужно ставить и неонатальный контур, и неонатальный датчик, и неонатальное легкое. Если у Вас нет чего-то, то нужно либо это все иметь, либо установить взрослый режим, датчик потока для взрослого, контур для взрослого и мешок для взрослого. Наверняка в заводской поставке этого аппарата был и датчик потока для взрослого.
Вообще это изначально аппарат для новорожденных. Контур собран как положено (100.19000 Neonatal Ventilator Circuit, Silicon "w/water trap, e Неонатальный дыхательный контур) в наличии только два типа датчиков потока - педиатрический и неонатальный, для обоих контур один и тот же. Дыхательный мешок поставил тот, что был под рукой. Вряд ли там за 7 лет что то сохранилось, но я узнаю.
Контур оказался не оригинальный, возможно это как то влияет на измерение давления.
Не влияет. Собирала контур из взрослых и детских частей, мертвое пространство больше, но объемы сохраняются. Аппарат чувствительный к датчику потока. Определяется оптопарой (неонатальный перекрывает резиночкой 2 оптопары - серый, педиатрический 1 внизу - черный, взрослый 1 сверху - синий). Поток устанавливается аппаратом при подключении датчика. Причем если параметры на неонатальном режиме (с нео-датчиком) выставляешь как для ребенка свыше 4 кг, то аппарат сразу начинает врать и не показывает давление. Мои вообще не смотрят на показания на мониторе, всегда смотрят на шкалу и слушают.
Дата: Вторник, 04.Апр.2017, 15:04 | Сообщение # 26
Заглянувший
У вас сообщений: 3
техник ИВЛ
OFFлайн
Российская Федерация
Астрахань
Доброго времени суток всем участникам форума.Очень интересует какие регламентные работы и виды технического обслуживания необходимо проводить на ИВЛ Intermed 5 Plus?
Дата: Пятница, 14.Апр.2017, 10:16 | Сообщение # 27
Участник
У вас сообщений: 146
главный инженер
OFFлайн
Российская Федерация
Москва
technican79, по регламенту производителя, аккумуляторы меняются раз в 2 года, тогда же меняется датчик кислорода. Раз в год необходимо производить осмотр и калибровку, замену фильтров. Ежемесячно производить проверку аппарата и очистку фильтров. По необходимости менять клапан выдоха и датчик потока.
