Дата: Понедельник, 02.Авг.2010, 21:44 | Сообщение # 42
У вас сообщений: 167
инж
OFFлайн
Российская Федерация
Москва
Привет всем. Такие аппараты выпускались до 1992г . В нем два контура масляный и водяной. Обычно уходит вода и ЭСУ не поднимается. Где-то у меня была переведенная инструкция по заправке гидросистемы, но надо искать, а я уеэжаю в командировку на пару дней. В документации на аппарат она была на английском попробуй поищи в клинике. Если не найдеш буду искать я. но позже. Что касается ремонта ничем не могу помочь, я с ней сталкивался дважды в те времена и все обходилось только заливкой воды шприцем в первый контур. Виктор
Позвонили из одного нашего райцентра по поводу аппарата. Стол в горизонтальном положении и подниматься не желает. Тамошний медтехник уже с марта мается, ничего сделать не может. Я туда еду с оказией на следующей неделе, очень просили посмотреть. Где смотреть в первую очередь? Схем на этот аппарат, я так понимаю, нет?
День добрый! Я только-что писал вызывайте специалистов это будет дешевле надежней и быстрее, тем более, что если есть желание он может рассказать что-то полезное и поделиться информацией. Что касается аппарата, то если это D-56 то на табло скопомата должна быть надпись причины или хотябы MAL FUNCTION. На этот аппарат должна быть документация в комплекте. Причин отсутствия движения стола может быть несколько. Убедится, что есть на дисплее угол 0 градусов в горизонте, проверить срабатывание движений с пульта на столе и на СКОПОМАТЕ бывает нет движений только с одного из устройствю Если движения нет в обоих случаях проверить: 1. нет 24В на защитных цепях (при нажатии угловых упоров должен быть предупреждающий сигнал, значит защитные цепи в норме. оттянуть красную кнопку на себя должна загореться и моргать (обязательно вернуть обратно) 2. Проверить наличие +\- 10В на всех измерительных потенциометрах относительно земли на их центральных ногах при штатном положении стола в горизонте должна быть ровно половина напряжения (10В). 3. поменять местами платы тиристорных интерфейсов их 3 одинаковых 4. Далее сложнее лучше при помощи SHERLOC определить конкретную ошибку иначе можно писать многотомный труд. Виктор
Дата: Понедельник, 22.Ноя.2010, 18:49 | Сообщение # 47
Стажер
У вас сообщений: 4
инженер-наладчик
OFFлайн
Российская Федерация
Ставрополь
Если на пульте стола иероглифы,то требует замены аккамулятор на плате процессора,по-мойму С102,в основании стола.Аппарату-15лет,другому-13-менял в каждом по разу.Но конечно CHERLOK рулит.
Дата: Четверг, 25.Авг.2011, 21:19 | Сообщение # 49
Завсегдатай
У вас сообщений: 298
инженер
OFFлайн
Российская Федерация
москва
Здравствуйте. Всем спасибо за участие. Источник питания эопа отремонтировал. Заменил один из полевиков отвечающих за переключение потенциала на катоде эопа.
Дата: Вторник, 30.Авг.2011, 09:05 | Сообщение # 50
Киров (Вятка)

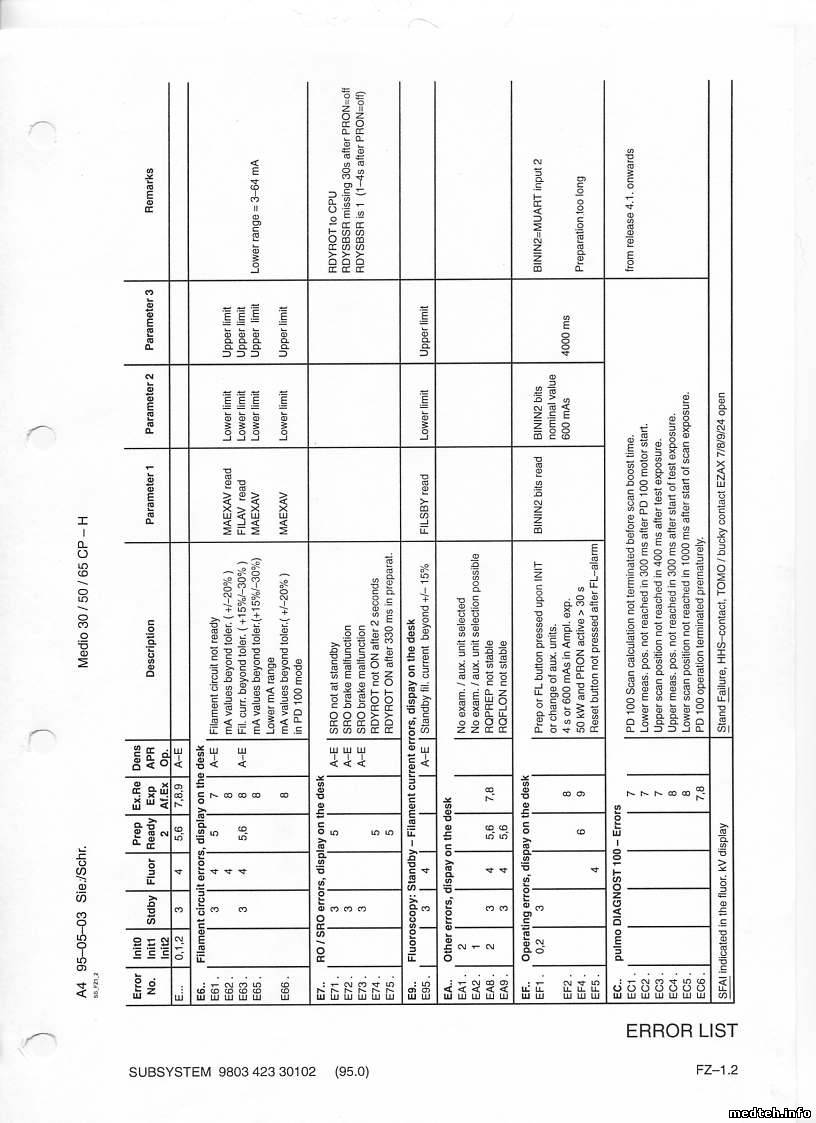

Проблема такая- непереодически выпадает ошибка E335. Сбросить ее удается не сразу, обычно или перезапустив ПУ или несколько раз меняя РМ или режимы работы. К большому сожалению в комплекте документации кодов ошибок найти не удалось, так что остается только гадать на кофейной куще... Да и опыта ремонта таких комплексов, честно говоря, не много. Может кто нибудь из уважаемого сообщества подскажет, а еще лучше поделится кодами?
Дата: Вторник, 30.Авг.2011, 19:04 | Сообщение # 55
У вас сообщений: 167
инж
OFFлайн
Российская Федерация
Москва
Добрый день. Ошибка говорит об отсутствии питания или его не норме на плате 136, но это не факт может отсутствовать прохождение одной из команд, а они все идут через разные реле. Обычно окисляются контакты в одном из реле. Виктор
Дата: Пятница, 21.Окт.2011, 11:49 | Сообщение # 57
Киров (Вятка)
Неисправность удалось определить. Проблема в реле К12 EZA136. Удалось настроить и орган. автоматику. (насколько же все замудрено, даже в общем то элементарные вещи .., карточки настройки- это вообще- нечто...)Единственное, что осталось непонятно- значение анодного тока при работе с автоматом и можно ли его изменить.
Сообщение отредактировал pnp - Пятница, 21.Окт.2011, 21:58
Дата: Суббота, 22.Окт.2011, 17:56 | Сообщение # 58
У вас сообщений: 167
инж
OFFлайн
Российская Федерация
Москва
Привет всем. Хотелось бы узнать для чего менять анодный ток? Он зависит от степени нагрева накала и при включении трубы ток с 2 А режима ожидания подскакивает до 20 А, а затем снижается при прогреве катода. Максимальный 0,5 А и затем доходя до 80% МАС начинает снижаться и подгонять МАС под заданное значение на пульте или рассчитанное автоматом. Если не трогать настроек на платах, то проблем нет, кроме адаптации трубы через несколько лет. По моему необходимость адаптации отмечается на пульте ошибкой какой сейчас уже не помню. Виктор
Дата: Суббота, 22.Окт.2011, 23:01 | Сообщение # 59
Киров (Вятка)
Уважаемый zvm47, просто интересно разобраться в алгоритме работы питающего. Завихрения конструкторской мысли порой ведь бывают весьма замысловаты. Проще говоря, хочется понять, почему сделано именно так а не иначе. Девиз же инженеров- разработчиков фирмы PHILIPS наверно следующий: "Мы не ищем простых решений" Почему КБ других фирм перед которыми стоят те же самые задачи находят конструкторские решения более простые и лаконичные? И это касается не только рентгеновской техники. Марка известная. Спектр выпускаемой продукции широчайший, от утюгов до космоса Про космос ничего сказать не могу в силу некомпетентности, а вот ремонтом бытовой электроники приходилось заниматься, следовательно была и возможность сравнивать аппаратуру того или иного производителя. Ну да ладно, все это лирика с которой каждый волен согласиться или нет. Хочется немножко уточнить, не совсем понял: 1.
Quote (zvm47)
Максимальный 0,5 А и затем доходя до 80% МАС начинает снижаться и подгонять МАС под заданное значение на пульте или рассчитанное автоматом
Я понял таким образом, что трубка во время экспозиции (автомат) работает в режиме падающей нагрузки. Правильно или же нет? Этот алгоритм применим при любых исследованиях? Анодный ток всегда имеет указанное значение?? Это, так сказать, constantis? Думается, однако, что вряд ли... В документации на сей счет не нашел ни слова. 2. Что подразумевает "адаптация рентгеновской трубки"? Нечто сродни калибровке или это более широкое понятие? МИХАИЛ
Сообщение отредактировал pnp - Суббота, 22.Окт.2011, 23:10
Дата: Вторник, 28.Фев.2012, 08:04 | Сообщение # 60
Участник
У вас сообщений: 50
Инженер
OFFлайн
Российская Федерация
РФ
Уважаемые коллеги здравствуйте! Возникла следующая проблема: при установке кассеты в вертикальную стойку аппарата Philips Diagnost 56 на пульте загорается готовность к снимку только при установке кассеты формата 18х24. При усановке кассет в ПСШ графического раб.места готовность загорается. Главная проблема в том что нет схем на саму стойку, определение размера кассеты происходит при помощи оптопар.
Сообщение отредактировал Nadebor - Вторник, 28.Фев.2012, 08:40
Дата: Вторник, 28.Фев.2012, 22:25 | Сообщение # 63
Стажер
У вас сообщений: 43
электрослесарь
OFFлайн
Российская Федерация
деревня Мурино
Совсем забыл - поменяй местами поддоны и определись,что не работает блок считывания или поддон. На дисках которые крутятся определяя размер кассеты по вертикали слетают зубья приводных шестеренок - ПОСМОТРИ !!!!!!!!!!!!
добрый день. На этих аппаратах разные поддоны. В столе с потенциометрами, а в стойке с оптопарами. Менять нельзя у стоечной нет разъемов. Как правильно отметили необходимо проверить целостность зубьев дисков считывания, если целы проверить пластину с отражателями. В небольших пределах возможно регулирование. А вообще-то это устройство дрянь редкосная. Их было немного и накрывались все по разным причинам. Если есть возможность с подобных списанных устройств поставить обычный с потенциометрами, то лучше заменить - 2 часа работы. Виктор
Дата: Четверг, 01.Мар.2012, 23:34 | Сообщение # 65
У вас сообщений: 262
рентгентехника
OFFлайн
Российская Федерация
Белые ночи
Была и у меня такая беда, правда на DUO DIAGNOST. Выкрутился разогнав ток светиков оптопар до номинальных 20мА, было 10. Уменьшил номинал резюка на плате в цепи питания данных коробочек. Кстати внутри каждой стоит по 4 октрона и резюк, всё последовательно! Так что есть повод вспомнить закон Ома и подумать
Дата: Пятница, 02.Мар.2012, 09:15 | Сообщение # 66
Участник
У вас сообщений: 50
Инженер
OFFлайн
Российская Федерация
РФ
Доброго дня всем. Всем спасибо за отклик.
Quote (andy8)
Может, я и найду.

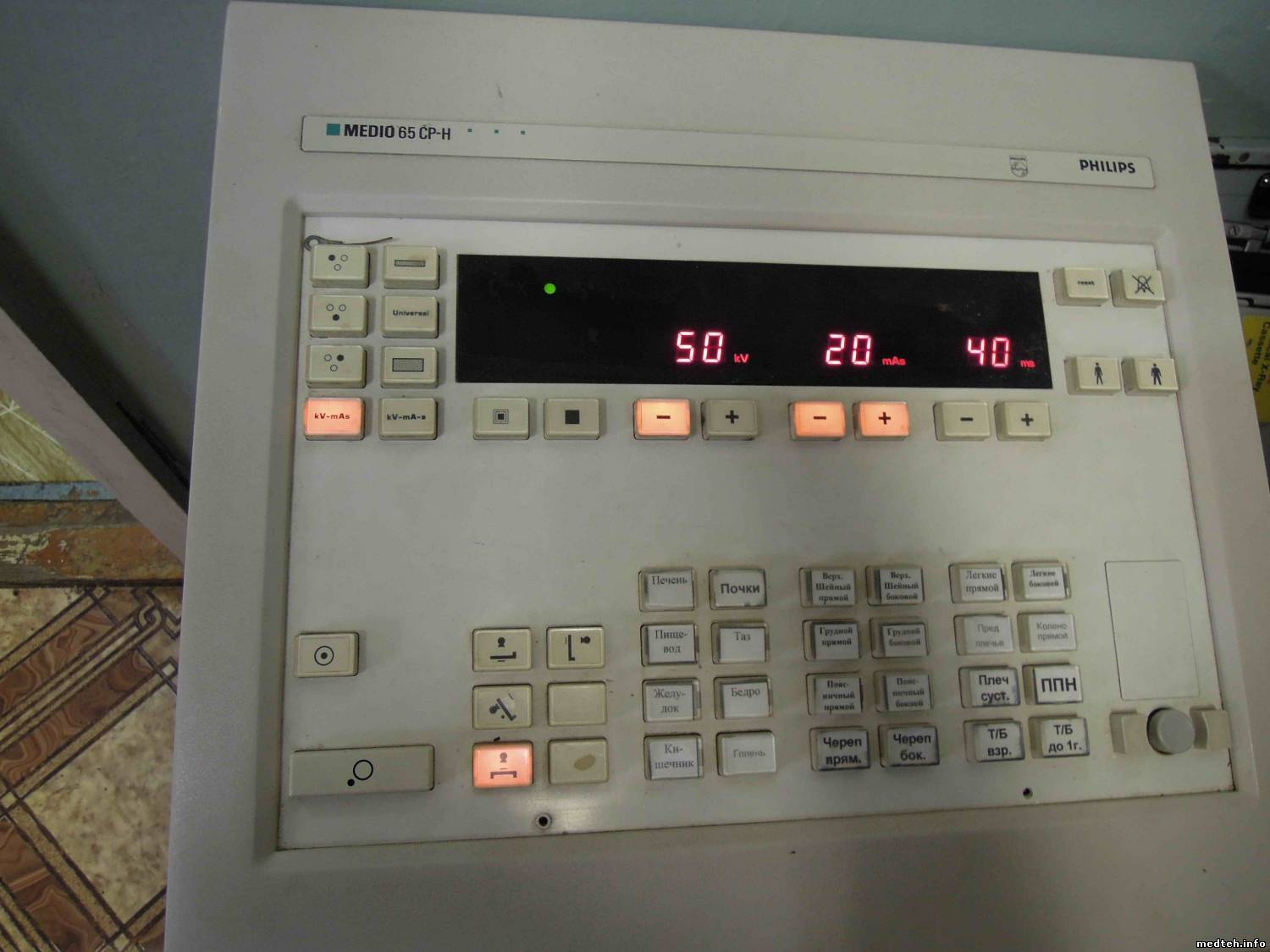

Аппарат состоит: питающее MEDIO 65CP-H, вертикальная стойка с решёткой 9848 500 20401 (кассетодержатель с оптопарами), ПСШ DIAGNOST 56 c решёткой графического места 9804 609 51102 ( кассетодержатель с потенциометрами).
Quote (Электрослесарь)
Поверни ключик на кллиматоре и работай вручную.
Пробовал - готовности нет, только перестала работать система автом. регулирования шторок на коллиматоре. Есть ещё один такой-же аппарат (исправный) полный собрат поломанного (одногодок), ставили на него кассетодержатель со сломанного всё работает, значит всё дело в решетке. На исправном аппарате обнаружилось, что на аппаратах система определения вертикального размера не задействована, на шестерёнке диска считывания нет 3 зубьев(заводское изготовление) поэтому при установке кассетодержателя в стойку диск считывания не вращается. На исправном аппарате раздвигал держатель на горизонтальный размер кассеты (без кассеты), фиксировал , вставлял в решетку (без кассеты) - готовность есть. На неисправном аппарате пробовал двигать пластину считывания -положительного результата нет. В решетке есть две "коробочки" с оптопарами на вертикальный и горизонтальный размер кассеты - они взаимо заменяемые? Хотелось-бы схему решётки вертикальной стойки.
Сообщение отредактировал Nadebor - Пятница, 02.Мар.2012, 10:10
Дата: Пятница, 02.Мар.2012, 18:55 | Сообщение # 67
У вас сообщений: 167
инж
OFFлайн
Российская Федерация
Москва
Добрый день. Все правильно. В штативе установлены ПЗУ с прошивками считываемых кассет в зависимости от отраженных сигналов. Что прописано знает только разработчик и прошивки меняются от типа кассетоприемника. Если кассетодержатель от работающего аппарата здесь функционирует, то кассетодержатель и накрылся а поскольку в нем нет никакой электроники - только светоотражатели здесь и надо рыть. Виктор
Дата: Пятница, 02.Мар.2012, 21:34 | Сообщение # 68
Стажер
У вас сообщений: 43
электрослесарь
OFFлайн
Российская Федерация
деревня Мурино
HENOSSE!!!!!!!!!!Если Вы повернули ключик и толку нет - исправна ли у Вас плата решетки?Откройте переднюю крышку стойки и проверьте как притягивается блин к электромагниту.Система работает так - при задвигании поддона взводится растр и вкл эектромагнит растр остается взведенным. Если растр не взвелся - автоматика не включится. На плате решетки обычно горит резюк/два раза было/ ПРОВЕРЯЙ!!!!!!!!!!!!!
Если кассетодержатель от работающего аппарата здесь функционирует,
Кассетодержатель от работающего аппарата здесь не функционирует.
Quote (Nadebor)
на пульте загорается готовность к снимку только при установке кассеты формата 18х24
Все правильно скорее всего неисправна система считывания.
Quote (Nadebor)
В решетке есть две "коробочки" с оптопарами на вертикальный и горизонтальный размер кассеты - они взаимо заменяемые? Хотелось-бы схему решётки вертикальной стойки.
Дата: Четверг, 10.Май.2012, 21:09 | Сообщение # 72
Участник
У вас сообщений: 50
Инженер
OFFлайн
Российская Федерация
РФ
Всем большое спасибо за участие. Аппарат через несколько месяцев пойдет на демонтаж и списание, поэтому не хотелось сильно заморачиваться. Проблема была с неисправностью датчика (оптопары) горизонтального размера кассеты. Эксперементальным путем определил, что именно этот датчик определяет наличие кассеты. Переставил исправный датчик с вертикального размера, но возникла проблема с позиционированием пластины со светоотражающим шаблоном, кассеты на размер 9 и 24 см определялись нестабильно (то видит то невидит).Проблему рещил с заклейкой шаблона белым непрозрачным скочем. Датчики (оптопары) вертикального размера отключены. Теперь на все кассеты есть разрешение на снимок. На аппарате работают уже почти два месяца, полет нормальный.
Сообщение отредактировал Nadebor - Четверг, 10.Май.2012, 21:18
Дата: Понедельник, 14.Май.2012, 07:22 | Сообщение # 73
Стажер
У вас сообщений: 41
рентгентехник
OFFлайн
Российская Федерация
Россия
Доброго времени суток.
Вот попался на ремонт данный аппарат.....честно скажу опыта работы с таким не имею. Суть проблемы в том что не работает стол.....питание подается...но управление не работает(дека не двигается), на пульте пишет малая функция....высокое есть. в ходе поисков было выявлено кз между платами С 218 и С 110....отвалилась дорожка от С 218 (реле К1) и по все видимости замкнула на соседнюю плату С 110. Прошу помочь советом!
Дата: Понедельник, 14.Май.2012, 20:38 | Сообщение # 76
Участник
У вас сообщений: 50
Инженер
OFFлайн
Российская Федерация
РФ
Была подобная неисправность. Причина была в джойстике управления декой на панели ЭСУ. При нажатии на джойстик как на кнопку происходит автоматическое центрирование деки по лучу. Джойстик заклинило в нижнем положении и дека недвигалась и не было управления с пульта на деке. "Шерлок" программа для диагностики, настройки и калибровки ПСШ, работает с внешнего компьютера при подключении по COM порту к ПСШ. К сожалению в наличии нет.
Сообщение отредактировал Nadebor - Четверг, 17.Май.2012, 06:32
Дата: Четверг, 17.Май.2012, 11:58 | Сообщение # 77
Участник
У вас сообщений: 79
инженер
OFFлайн
Российская Федерация
Самара
Дека не двигается в одном направлении или в обоих? У меня была проблема с продольным движением - обрыв ( излом ) в кабеле , который идет в ПСШ от основания. Инженер с PHILIPSа сказал, что это слабое место.
Дата: Пятница, 18.Май.2012, 08:41 | Сообщение # 79
Стажер
У вас сообщений: 41
рентгентехник
OFFлайн
Российская Федерация
Россия
Quote (Dmitriy1972)
Дека не двигается в одном направлении или в обоих? У меня была проблема с продольным движением - обрыв ( излом ) в кабеле , который идет в ПСШ от основания. Инженер с PHILIPSа сказал, что это слабое место.
дека вообще не двигается спасибо за подсказку на днях попробую проверить
Дата: Пятница, 18.Май.2012, 17:39 | Сообщение # 80
Завсегдатай
У вас сообщений: 298
инженер
OFFлайн
Российская Федерация
москва
Посмотри по схеме перемычки в разьемах основания стола. Бывает теряется контакт. Должен слышать срабатывание контакторов в основании стола при нажатии кнопок управления .
