.В этой теме собрана вся информация об электрокардиографе ЭК3Т-12-03 "Альтон". .Все вопросы и пояснения, тем или иным образом, касающиесяэтогоаппарата, на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах, связанных с ним. .ВНИМАНИЕ !Прежде, чем изложить в этой теме своё сообщение (пост),проследитеза тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), ибо информация, касающаяся разных технических систем, может в последующем ввести в заблуждение других участников! Ипроследите, чтобы информации, подобной вашей, в ней не было! .В противном случае –потрудитесьнайти на Форуме тему с нужной вам тематикой!ИТОЛЬКО убедившись, что на Форуме нет таковой обобщающей темы, вы можете создать новую, или обратиться к модераторам за помощью!
.Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты(следующая в режиме монолога череда – один и более – только своих новых постов вместо редактирования текущего крайнего в теме своего поста для добавления в него новой информации) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будетнудноитошночитать ... .А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли! .И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.20) !Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, бесстыдно не кичитесь ею! ...
Дата: Пятница, 09.Ноя.2012, 15:37 | Сообщение # 81
Участник
У вас сообщений: 58
Инженер
OFFлайн
Российская Федерация
Весь мир
по одному аппарату просто пришлось отправить производителю, так как он был на гарантии ковырять могло стать себе дороже. а по другому чистка контактов помогла. хотя по картинке явно все было плохо вроде с фильтрами но все же мыльный раствор и все..... как то глупо но правда жизни
Дата: Суббота, 10.Ноя.2012, 12:38 | Сообщение # 82
У вас сообщений: 520
Электромеханик
OFFлайн
Беларусь
Барановичи
Quote (Вячеслав-Воронеж)
отпишись как решилась проблема в вашем случае. в моём случае 2 аппарата : нет печати, бумагу прогоняет и все, питание на термоголовку 24в, там импульсы есть(протокол сигналов??? подмена головки, без результата ) второй апп. глючит при старте, п"показывает наличие всех индикаторов, и периодическое тестирование аккума 0% ,50%---- заряд ...ИДЕЙ пока реально нет!
Там проц на печать и индикацию стоит, он дохнет от статики
Дата: Вторник, 24.Сен.2013, 10:17 | Сообщение # 87
Участник
У вас сообщений: 73
биомедицинская инженерия
OFFлайн
Российская Федерация
Владимир
Товарищи, а может кто сталкивался с таким видом артефактов на альтоне-03? При старте записи появляется низкочастотная помеха, фильтр изолинии с ней не справляется. Помеха идет по всем отведениям. И повторяется от записи к записи.
Кабель целый, пробовал несколько других. Без кабеля пишет ровные линии
Дата: Вторник, 24.Сен.2013, 13:06 | Сообщение # 88
Завсегдатай
У вас сообщений: 250
сервис-инженер
OFFлайн
Казахстан
Петропавловск
Цитата (PLASERO)
При старте записи появляется низкочастотная помеха, фильтр изолинии с ней не справляется. Помеха идет по всем отведениям. И повторяется от записи к записи.
не пробовал PLASERO электроды проверить
Сообщение отредактировал Munlik - Вторник, 24.Сен.2013, 13:07
PLASERO, На приложенной вами фотографии сигнал записан с пациента или с генератора? Если с пациента, то причина - плохой контакт кожа-электрод. Если же сигнал с генератора так плывет, то проблема кроется в непропае платы усилителя, т.е. выносного блока на кабеле. Плата там очень капризная. Обычно плохая пайка локализуется где-то в районе АЦП, там же много переходных отверстий, которые так же могут давать такой эффект.
Помогите со схемой к электрокардиографу ЭК3Т-12-03 "Альтон", при детальном обследовании схемы обнаружил плохой контакт элемента с обозначением 3R0, похоже резистор на 3 Ом, нужно посмотреть может из-за этого движок не тянуть ленту, и чем заменить.Заранее благодарен.
Дата: Четверг, 16.Окт.2014, 01:37 | Сообщение # 93
функциональная диагностика
OFFлайн
Российская Федерация
Сформулируйте, пожалуйста, нормально вопрос. Уточните, что значит низкая скорость вращения ЛПМ: двигатель пытается крутиться, но стоит на месте, или же лента движется, но скорость не соответствует выставленной (желательно в цифрах, например, установлено 50мм/с, а движется со скоростью 34 мм/с)? Что вы имеете в виду под термином "плохой контакт элемента"? Дефект пайки? Соответственно, что изменилось после устранения. Выложите фотку и покажите на ней свой "плохоконтачащий" резистор.
Дата: Четверг, 16.Окт.2014, 01:38 | Сообщение # 94
Стажер
У вас сообщений: 18
физио диагностика электромедицина
OFFлайн
Российская Федерация
Пушкино МСК
При подаче питания сразу загорается все что положенно на панели управления, при нажатии на "Вкл/выкл" прибор не выключается. Кнопка не залипла, можно, конечно поставить дополнительный тумблер, но лучше разобраться попробовать. Схема с последнего поста третьей страницы форума(попробую прикрепить и здесь), на всякий случай. Вопрос: так ли все происходит при нажатии на "Вкл/выкл"? 36 вывод PIC16 (RAM_ON), который соединен с землей через R89 и С16, а сам PIC еще не запитан, значит на выводе - 0, соединяется через 3 конт. разьема 20FP2-SM-TF, шлейф, 18 конт. разьема на плате управления (ответный разьем в металле "перевернут"), замкнутые контакты кнопки, 19 конт. разьема, шлейф, 2 конт. на плате CRD4I(kl1_3), R88, затворы VT15, VT20. Транзисторы, по идее, открываются, bat12 поступает на Step-down DA4, получаем +5В, которые запитывают PIC16, которая зажигает все на панели управления, выставляет все режимы по инициализации, вообщем - все ожило, можно делать, что хочешь. Одновременно на выводе 36, думаю, появляется 1 и на вы воде RE1 тоже 1, подготавливаются условия для выключения при нажатии на "Вкл/выкл". Хотя, может это не совсем так, может кто-то внесет ясность? Сам, конечно, не брошу тему, но какой кайф, когда не напрягаясь, кто-то поможет. Всего наилучшего.
Дата: Четверг, 16.Окт.2014, 01:38 | Сообщение # 95
функциональная диагностика
OFFлайн
Российская Федерация
Была похожая история с Геолинком (братом Альтона). Причиной "не отключения" аппарата был плохой аккумулятор. С новым заряженным аккумулятором прибор замечательно выключался. Так же видел на Альтонах проблемы с клавиатурой, когда дезраствор попадал внутрь клавиатуры дорожки сгнивали, либо между дорожек возникало паразитное сопротивление.
Дата: Четверг, 16.Окт.2014, 01:38 | Сообщение # 96
Стажер
У вас сообщений: 18
физио диагностика электромедицина
OFFлайн
Российская Федерация
Пушкино МСК
Жалко нет аккумулятора заведомо нормального для проверки. Вообще самовключение происходит в разных сочетаниях аккум./сеть, и даже без шлейфа платы управления. Нет ли у Вас схемы платы драйвера "Fukuda FX 7202"? Всего наилучшего. Не совсем получается с прикреплением сообщения. Вторая попытка. Может, надо на FAQ.
Дата: Четверг, 16.Окт.2014, 01:38 | Сообщение # 99
функциональная диагностика
OFFлайн
Российская Федерация
В соседней ветке я вам написал, что это деталька - полевик MMBF4392. Проявляться дефект должен так: на приборе индикация обрыва электродов при исправном кабеле.
Дата: Четверг, 16.Окт.2014, 01:39 | Сообщение # 100
Стажер
У вас сообщений: 7
Биомедецинская инженерия
OFFлайн
Российская Федерация
Сочи
ребят, я новичок в медтехнике, сильно не пинайте. на эк3т-12-03 Альтон на блоке отведения на корню оторвали кабель, который идет от прибора к блоку отведений. Подпаять не получается. Схемы нет. Подскажите, что за деталь? Чем можно заменить? Фото детали прикрепил.
П.С. Прошу прощения у автора темы, что впихиваюсь со своей проблемой, но не хотелось бы плодить форум еще одной темой. Заранее спасибо за ответы.
Дата: Четверг, 16.Окт.2014, 01:39 | Сообщение # 103
У вас сообщений: 82
Ведущий инженер
OFFлайн
Российская Федерация
Калуга
Купить у МЕНЯ не получилось. Ни транс, ни кабель пациента. Нашел выход покупкой полного аппарата на распродаже со складов Гражданской обороны. и недорого и запчасти на разборку...
Дата: Четверг, 16.Окт.2014, 01:39 | Сообщение # 104
Стажер
У вас сообщений: 7
Биомедецинская инженерия
OFFлайн
Российская Федерация
Сочи
а чем можно заменить его? или если я его раскрою и подпаяюсь, оно будет так работать?

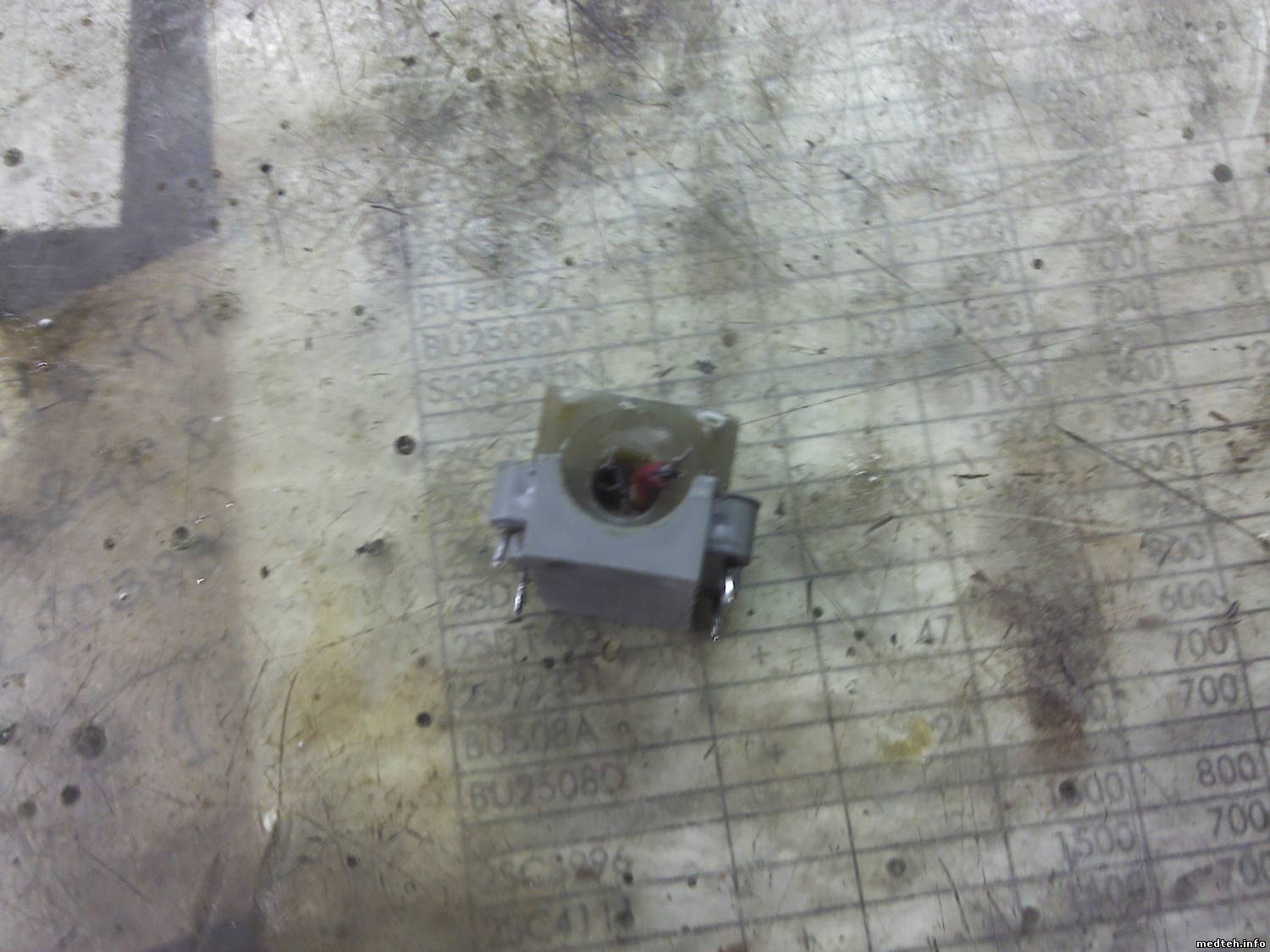

Подскажите пожалуйста марку этого импульсного трансформатора. Ни как не могу найти схему на плату отведений. Очень прошу помочь разобраться с заменой или хотя бы ремонтом транса. Если расковыряю заливку и подпаяю провода, будет работать ?
Дата: Четверг, 16.Окт.2014, 01:40 | Сообщение # 108
Стажер
У вас сообщений: 7
Биомедецинская инженерия
OFFлайн
Российская Федерация
Сочи
Промучался с импульсным трансом, результатов нет. Провозился на столько, что сел акб, вынул и вставил его обратно, вся панель на кардиографе начинает мигать. Что это может быть?
Дата: Пятница, 31.Окт.2014, 15:33 | Сообщение # 111
Участник
У вас сообщений: 112
Инженер
OFFлайн
Российская Федерация
Волгоград
Всем привет, подскажите пожалуйста, проблема в следующем, Аппарат не не включается, при присоединенном питании и нажатии кнопки включения загораются все светодиоды, тухнут и опять горит диод - индикатора заряда батареи "0". батарея рабочая. может были у кого подобного рода проблемы, со слов врачей в нем лазил их местный медтехник и стало так, очень просят починить есть у кого идеи?
Здравствуйте! убп выносной. Без выносного блока на разъёме кардиографа прямоугольный импульс амплитуда 5 вольт. Стоит подключить выносной блок напряжение на этом же разъёме падает до нуля. Выпаял входной трансформатор из выносного блока. Подключаю его к основному блоку - то есть без нагрузки, напряжение садится до нуля. Меряю сопротивление обмоток - на первичной 1 ом на вторичке 0,7 ом. Получается как бы обмотки коротят? Но частота сигнала тоже не маленькая 250 кГц., так что может это и норма? Но почему тогда нет сигнала на вторичной обмотке без нагрузки? Сам трансформатор полностью залит компаундом не залезешь проверить. Что посоветуете? Вот ещё что подумал, может входной сигнал не достаточной мощности. Как бы его померить?
Сообщение отредактировал ram111 - Среда, 14.Янв.2015, 12:04
ram111, Не морочьте голову себе с трансформатором(если он звонится, то он исправен, а маленькое сопротивление пусть вас не смущает). Для проверки корректней будет не смотреть, что там на выходе разъема, а померить напряжение питания на усилителях и процессоре выносного блока. Во-вторых опишите правильно проблему, т.е. почему вы полезли в выносной блок. Если при всех закороченных вместе бананах кабеля отведений на кардиографе индикация, что все отведения в обрыве, то меняйте полевик VT1 : MMBF4392(маркировка 6G, корпус sot-23) на плате управления в самом кардиографе, находится рядом с PIC.
Дата: Четверг, 15.Янв.2015, 10:45 | Сообщение # 114
Участник
У вас сообщений: 56
Инженер
OFFлайн
Российская Федерация
Глазов
Нашел исправный кардиограф. Замена основного блока показала что он работает, значит неисправен выносной блок.
Цитатаенот ()
померить напряжение питания на усилителях и процессоре выносного блока
Напряжения на его микросхемах отсутствует, по этому и начал поиск с выпаивания входного трансформатора. Сегодня попрошу исправный выносной блок если дадут то сравню сигналы и напишу.
Дата: Вторник, 27.Янв.2015, 07:47 | Сообщение # 115
Участник
У вас сообщений: 56
Инженер
OFFлайн
Российская Федерация
Глазов
Неисправность нашел. Оказалось разъём купленных отводов не контачил с разъёмом блока. И внешняя проверка как и проверка прибором неисправность не выявляла. Приобрели два новых разъема, но один из них тоже не контачит, а другой нормально, а внеше смотрятся одинакого. Вообщем, Енот как всегда прав, - спасибо ему, но чтобы найти неисправность трансформатор пришлось достать и очистить от заливки. Только добравшись до проводов первичной обмотки понял что до неё сигнал не доходит. Что тут поделаешь - учимся на своих ошибках. Тема закрыта.
Дата: Вторник, 28.Апр.2015, 08:26 | Сообщение # 116
Стажер
У вас сообщений: 5
Инж
OFFлайн
Российская Федерация
Екб
Схожий вопрос. При включении прибора индикация, что все электроды в обрыве. Коротил их между собой индикация пропадает... Куда копать? я так понимаю с кабелем беда?
Дата: Вторник, 28.Апр.2015, 22:50 | Сообщение # 117
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
skyej Так и должно быть. Если при замыкании индикация пропадает - то все провода целые. Для проверки прохождения сигнала можно зажать штекера между пальцами руки - индикация обрыва должна погаснуть, а при пуске на ленте по всем каналам пишет помехи.
Для проверки прохождения сигнала можно зажать штекера между пальцами руки - индикация обрыва должна погаснуть, а при пуске на ленте по всем каналам пишет помехи.
А если их закоротить накоротко между собой, то в идеале по всем каналам при распечатке будут прямые. Это еще один тест проверки качества кабеля, в том числе и его экранирования.
