Я понимаю ТЕМА такая есть. Но у меня стоит 2-е разных КФ-400. И именно на эту нет схемы. На плате 561ЛЕ5 и 4 транзистора 817В. Почему-то нет схемы МКУ. С этой платы идёт управление на прижим плёнки. Подключаешь напрямую - прижим срабатывает. На большее время не хватило ... Конечно, разбирусь. Но может кто скинет схемку?

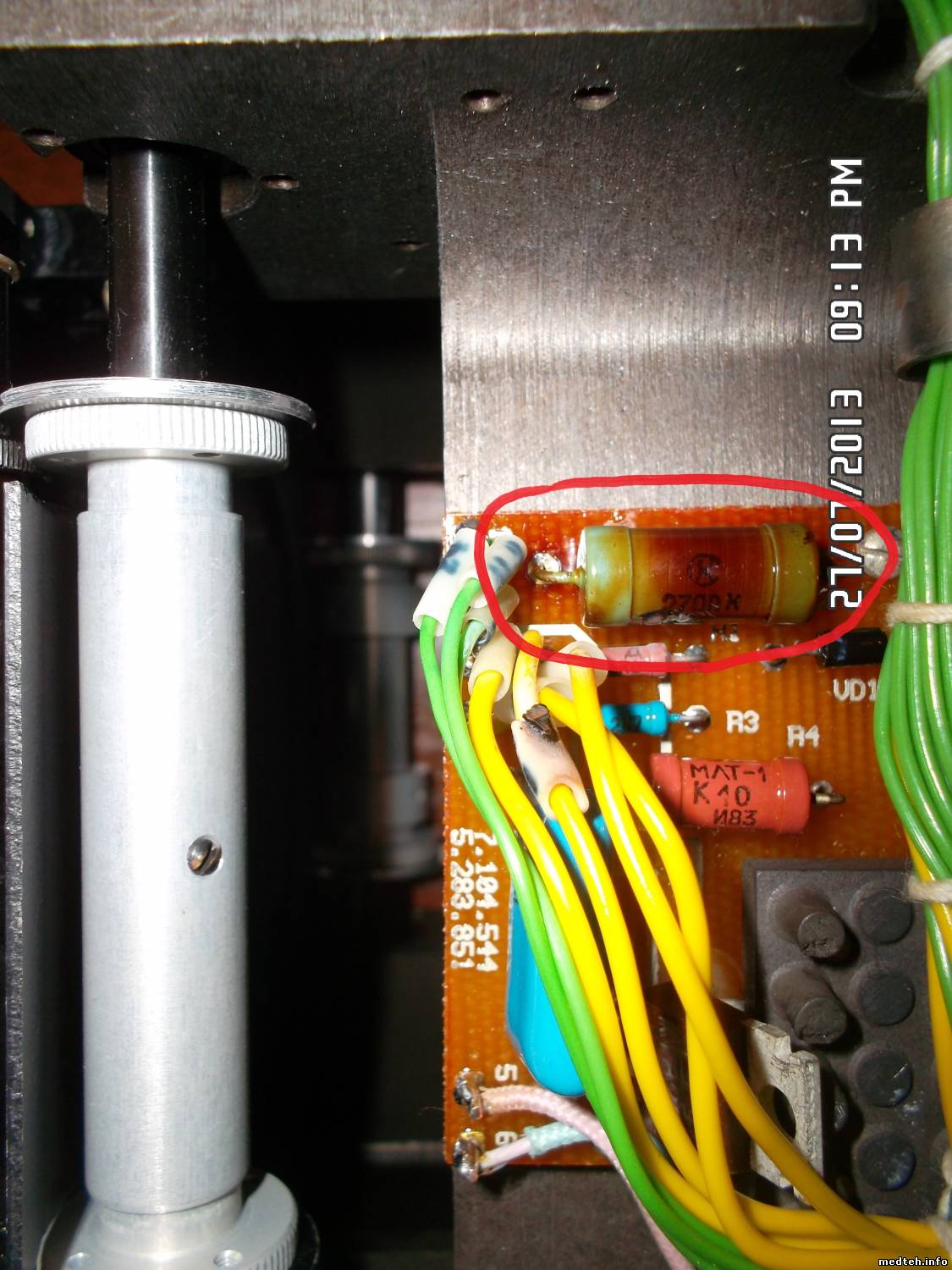

Схему БШ5.283.864 разместил в хранилище. Перемотка пленки не останавливается если произошел обрыв в резисторе R1 (270 Ом, 2Вт) питания светодиодов датчиков. В этом случае нет сигнала на останов двигателя с фотодиода VD3 при подходе к датчику отверстия на диске вращения двигателя.
На ЗАО,,РЕНТГЕНПРОМ,,выпускают тестер для проверки флюорографической камеры кф-400(ткф).Тестер предназначен для визуализации состояния узлов ЛПМ И ОБЕСПЕЧЕНИЯ СВОБОДНОГО ДОСТУПА К ПЛАТЕ АВТОМАТИКИ.В составе изделия-соед. ленточный кабель-переходная плата с разъёмом МРН-44(вилка) на разъём IDC-34MS и модуль индикации ЛПМ.От себя-удобная штука.
Дата: Пятница, 27.Апр.2018, 06:44 | Сообщение # 12
Стажер
У вас сообщений: 46
Сервис инженер
OFFлайн
Казахстан
Шымкент
Извиняюсь, что в чужой теме, но они связаны. У меня так же не останавливается перемотка, но резистор на 270 Ом целый, проверить есть ли на нем питание или нет не могу, сам механизм снял с флюры. Схемку искал нигде не могу найти, есть схема с микриками, с оптопарами нет. Я думаю у меня неисправность именно связана с оптопарами, но какие там стоят светодиоды опять таки непонятно. Некоторые звонятся как диоды, некоторые вообще не звонятся, видно что их уже меняли, все разные. Пробывал подключить рабочий(который звонится) к БП, показывает что потребление тока есть, а не светится, на камере инфракрасного света тоже не видно... Да и как то подозрительно, сразу столько неисправных светодиодов сразу не вылетают. Может кто схемкой поможет.
Дата: Пятница, 04.Май.2018, 07:05 | Сообщение # 14
У вас сообщений: 262
рентгентехника
OFFлайн
Российская Федерация
Белые ночи
Цитатаva02 ()
Некоторые звонятся как диоды, некоторые вообще не звонятся, видно что их уже меняли, все разные. Пробывал подключить рабочий(который звонится) к БП, показывает что потребление тока есть, а не светится, на камере инфракрасного света тоже не видно... Да и как то подозрительно, сразу столько неисправных светодиодов сразу не вылетают.
Ну наверно ты не первый, проверяй каждый. По маркам насколько помню светики АЛ107Б, включены все последовательно, фото ФД256. Нынче полно аналогов, можно излучатели запитать от лабораторника, ограничив ток на уровне 20 мА, фото по падению напряжения на них проверяются или по сопротивлению в обратном. Удачи. 18 лет блин прошло, как эту "коробочку" изучал.
Дата: Пятница, 04.Май.2018, 07:56 | Сообщение # 15
У вас сообщений: 1072
Иженер
OFFлайн
Российская Федерация
Ставрополь
ЦитатаЦЕХ ()
Удачи. 18 лет блин прошло, как эту "коробочку" изучал.
Ну да. Но есть некоторые упёртые. Требуют снимки на плёнке. Одному недавно термопринер с плёнкой показал. Так он таких не видел. Оказывается обычная цифра ему то же пойдёт. Нужны схемы, давайте мыло. Не стёр, не выкинул. Сам недавно карла цейса ремонтировал. Хи, хи. Китайского. При обращении пишите мыло сразу.
Дата: Воскресенье, 03.Мар.2019, 13:44 | Сообщение # 17
Стажер
У вас сообщений: 37
инженер
OFFлайн
Российская Федерация
воронеж

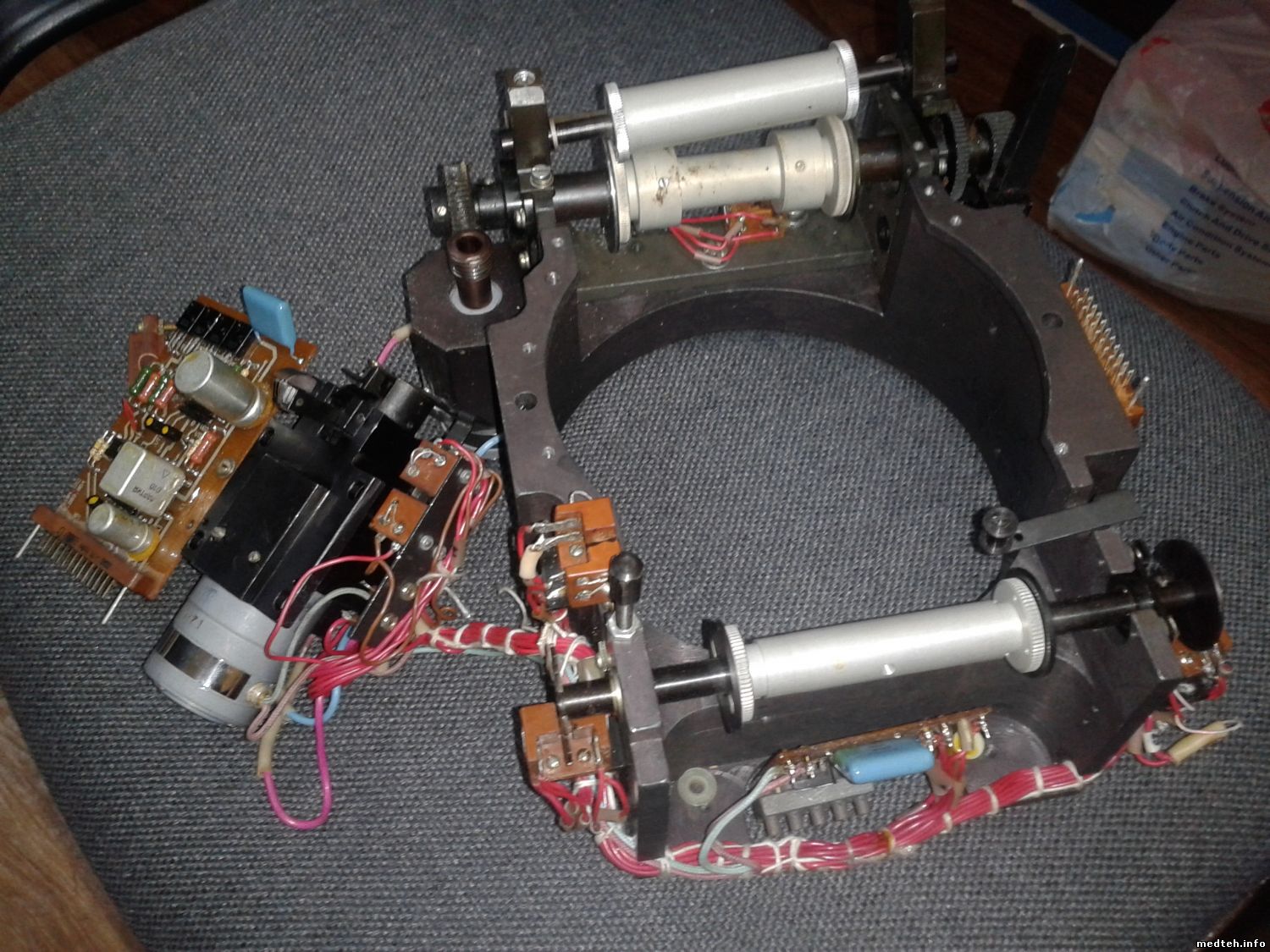

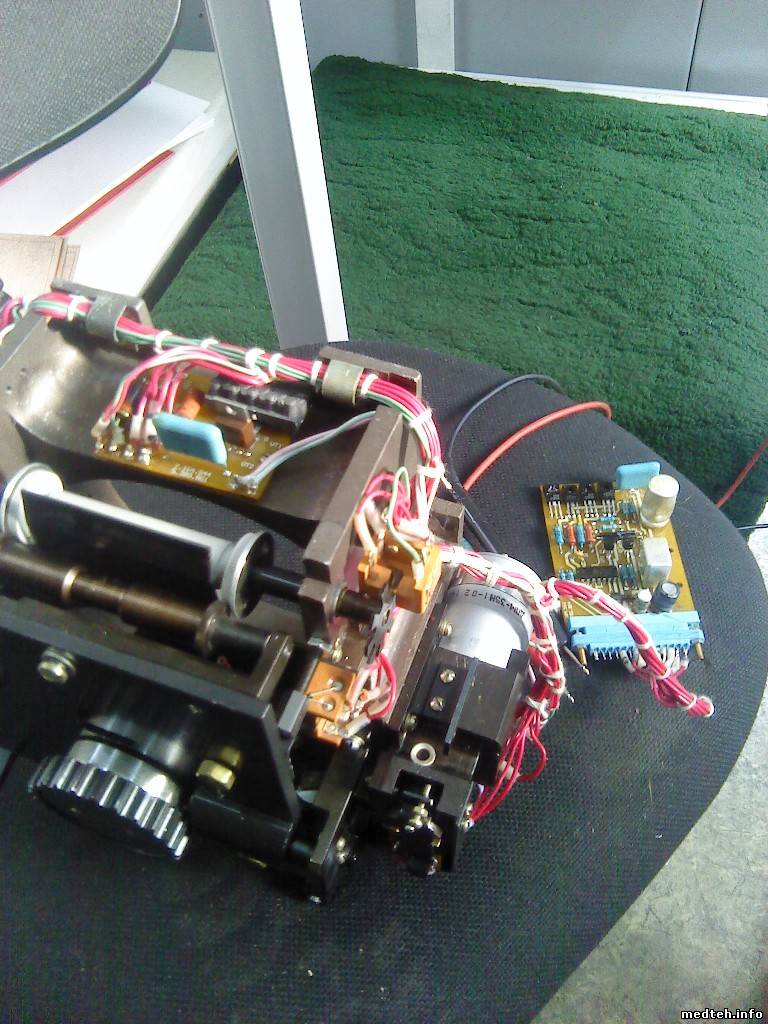

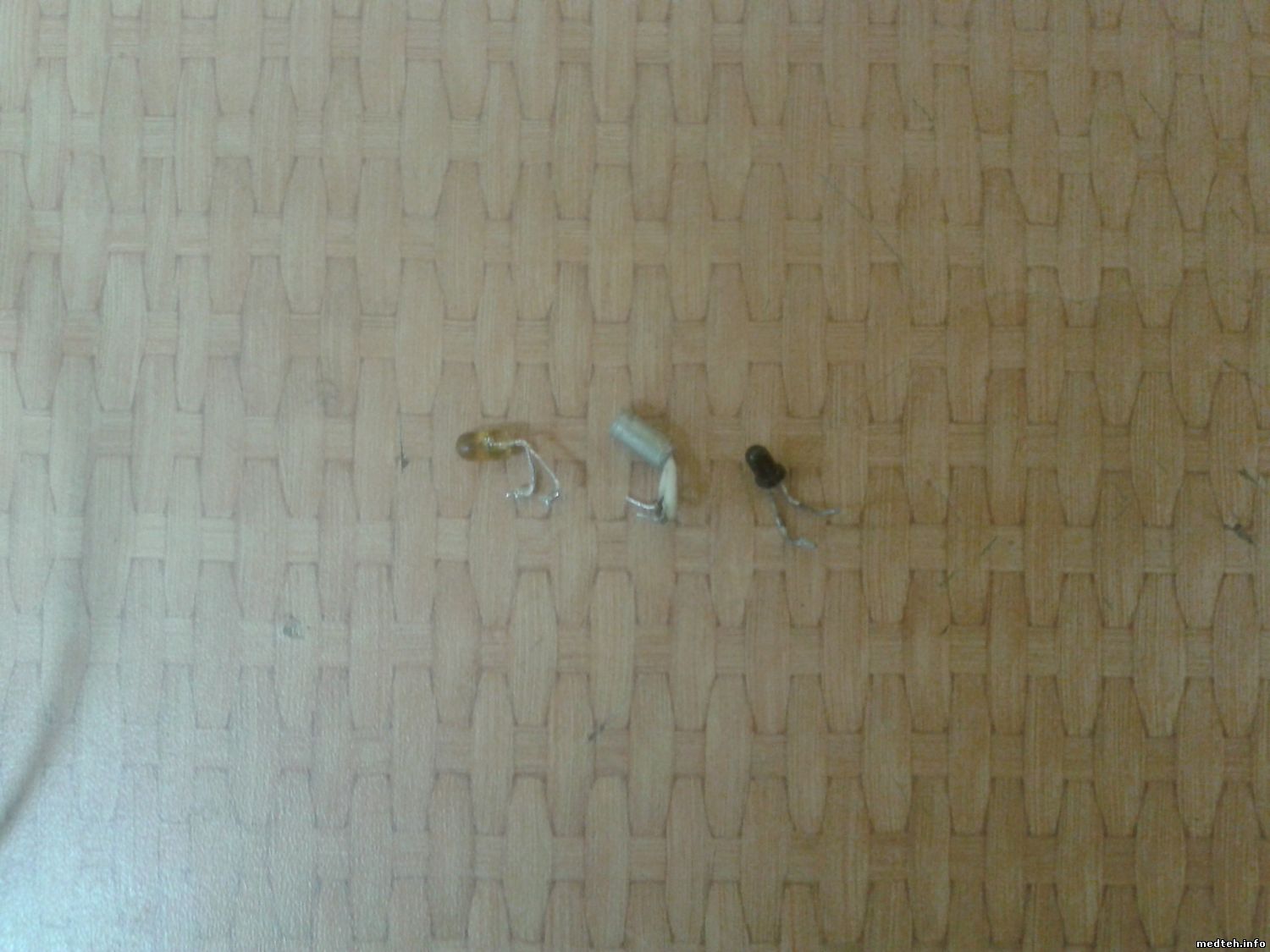

Здравствуйте! Проблема отсутствие остановки перемотки. Вышел из строя ИК диод наличие пленки. Был заменен скорее "лапароскопически". Аппарат работает. Прошу рассказать на будущее как вы разбираете и снимаете блок и все платы. Когда осматривал, видел 4 винта по периметру черной рамы на которой расположены оптопары и прижимной столик, но расположены были так неудобно, что возникли сомнение в участие ими крепления рамы к стенке камеры.
Российская Федерация
Казахстан
проверяй каждый. По маркам насколько помню светики АЛ107Б, включены все последовательно, фото ФД256. Нынче полно аналогов, можно излучатели запитать от лабораторника, ограничив ток на уровне 20 мА, фото по падению напряжения на них проверяются или по сопротивлению в обратном. Удачи. 18 лет блин прошло, как эту "коробочку" изучал.
