Мдя. Технической информации ноль, а художественный рассказ неплохой. Думаю действительно теперь только отправлять весь блок. Не забудьте серийные номера дать, чтобы то что нужно прислали. Этот блок не ремонтируется Рентгенпромом, так зачем вы пытаетесь? Но кроме этого, трубку всё-таки проверьте. Вместо накала трубки можно сначала лампочку подключить 12V 50W. Только аккуратно, а то будет бум опять. По вашим проблемам генератор не причем вроде, тогда проверка трубки и замена "кирпича" должны, вроде бы, решить проблему. Не верится, что Рентгенпром косячит с поставкой блоков, постарайтесь исключить неточности с вашей стороны.
В основной программе (в которой оператор вводит данные пациента и прочее) горела просто авария. А вот в программе, не помню точно как она называется, то ли URP_HF, или как-то по другому, показывала "Нет накала"
Дата: Четверг, 24.Окт.2013, 00:26 | Сообщение # 124
Техник
У вас сообщений: 307
Инженер
OFFлайн
Российская Федерация
Вологда
БУ2 и есть питающее.. Накал можно посмотреть если снять центратор (коллиматор, диафрагму) с излучателя, в дежурном режиме должен светиться в полнакала. А на каком этапе дежурный, подготовка или экспозиция начал дыметь БУ2? Были ли какие-нибудь признаки жизни после этого?
Дата: Четверг, 24.Окт.2013, 08:03 | Сообщение # 125
Стажер
У вас сообщений: 19
Инженер
OFFлайн
Российская Федерация
Горно-Алтайск
Цитатаsloniks ()
А на каком этапе дежурный, подготовка или экспозиция начал дыметь БУ2?
На подготовке. То есть стоял на "малом фокусе", нажал "подготовка"-"Нет накала". Нажал "большой фокус" потом "подготовка"-большой бум. А дежурный режим-это когда он просто включен? Признаков жизни не проверял я, очень уж блок сильно погорел. Беглым взглядом посмотрел, на плате накала вспучились дорожки, идущие на накал, и блок стабилизатора выгорел ну очень сильно, помещение наполнилось дымом, у меня после этого даже одежда 2 дня воняла горелым.
Дата: Четверг, 07.Ноя.2013, 19:40 | Сообщение # 126
Стажер
У вас сообщений: 19
Инженер
OFFлайн
Российская Федерация
Горно-Алтайск

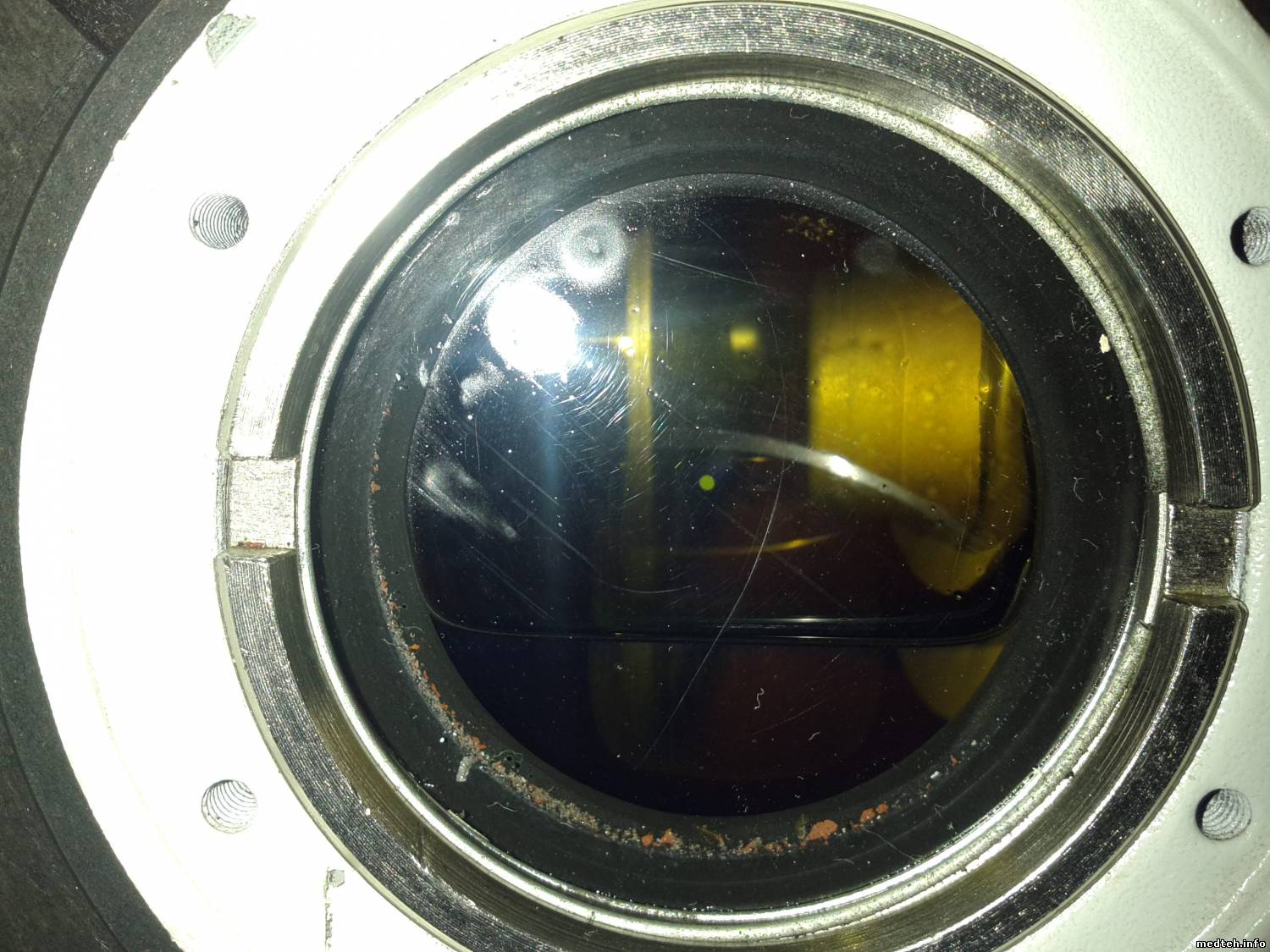

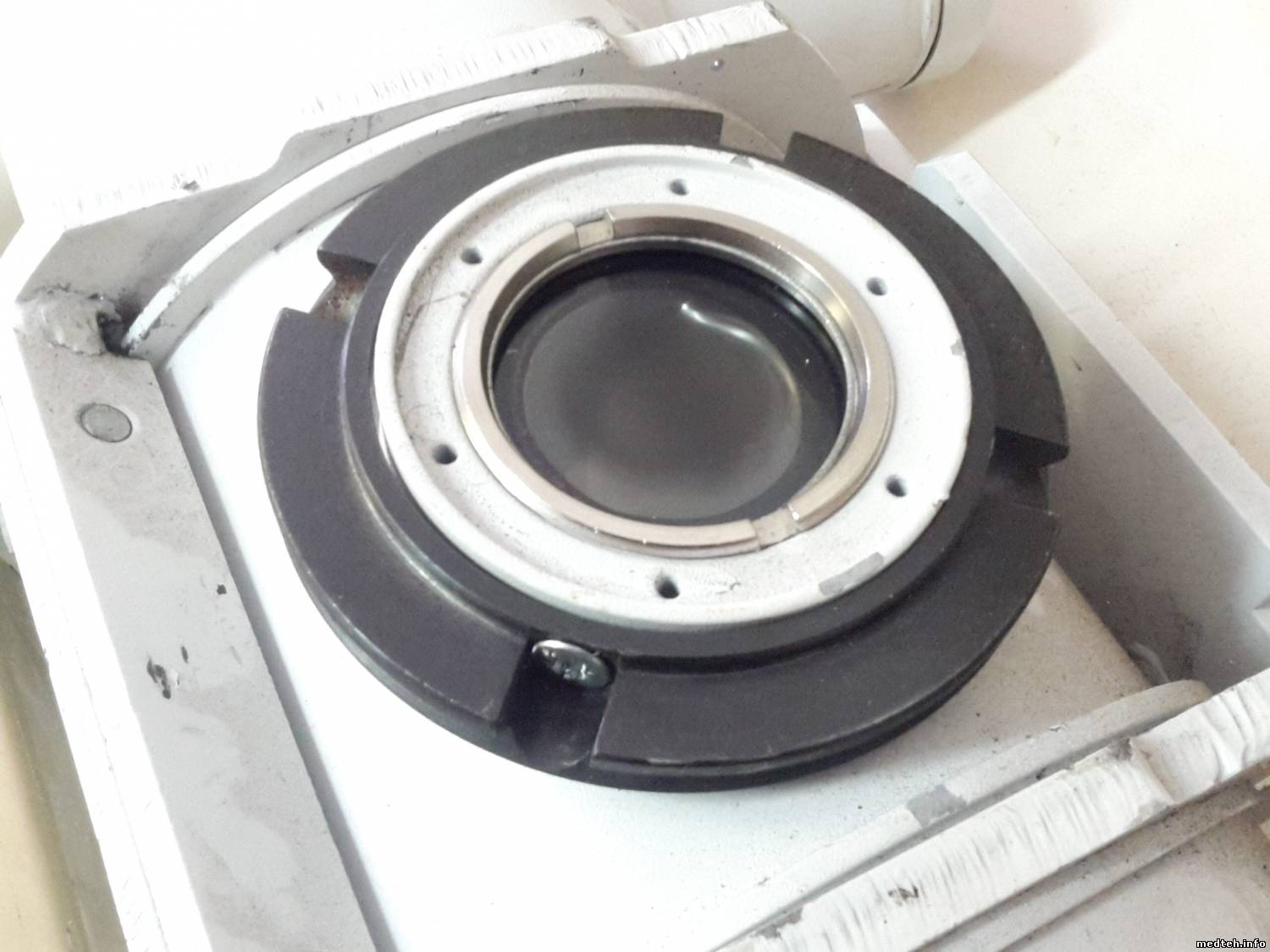

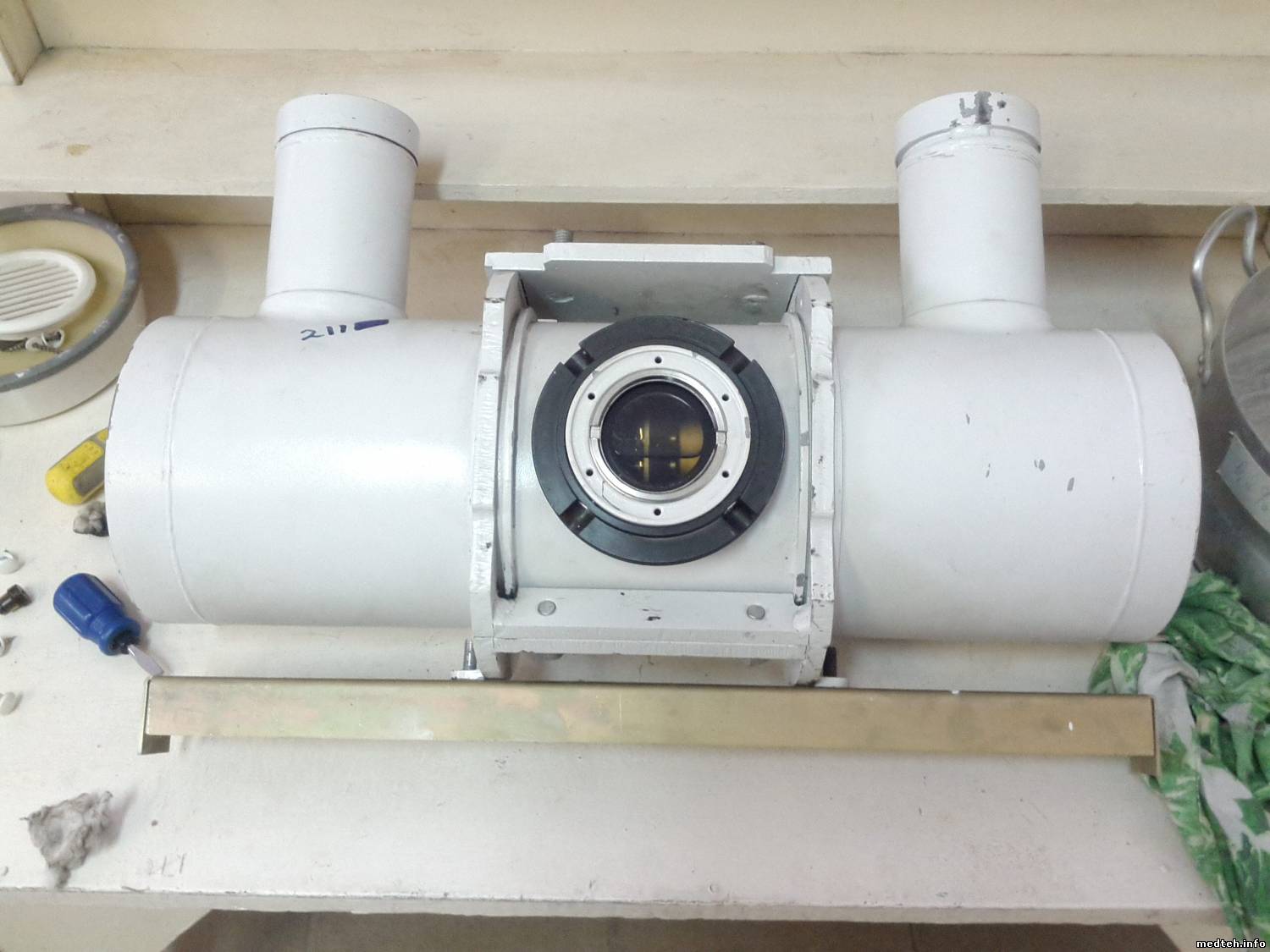

Сегодня снял излучатель, диафрагму и обратил внимание, что круглое окно покрыто черным налетом (фото1), протерев налет увидел воздух внутри кожуха (фото 2,3). Резиновая "шапочка" перед снятием выглядела так (фото 4). Внутри кожуха было явно разряженное состояние. В рентгенпроме сказали, что трубке ппц. Отсюда вопрос, подскажите по шагам, как добыть трубку, установить новую и залить масло? Как должна быть надута резиновая "шапочка"? На фото 5 - в свободном положении, этого достаточно? И еще вопрос, высоковольтные провода, точнее их разъёмы, со стороны бака залиты маслом, а вот со стороны подключения к излучателю смазаны смазкой, что это за смазка?
Дата: Пятница, 08.Ноя.2013, 01:20 | Сообщение # 128
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина
Украина
proff1279omega, не пугайте человека, пускай сначало полностью разберет кожух и посмотрит как все устроено, разбереться ка крепиться трубка, а там глядишь и все не так сташно, а потом уже сам решит ставить трубку самому или нет. Но тут нужно учитывать что возможно придеться заменмть некоторые уплотнительные колечки и маслорасширитель , иметь ключ для откручивния стаканов и выходного окна (можно сделать самому , а можно взять 2 отвертки), а также желательно залить свежее масло, т.е нужно подготовиться и иметь ремонтный фонд.
Дата: Пятница, 08.Ноя.2013, 05:11 | Сообщение # 129
Стажер
У вас сообщений: 19
Инженер
OFFлайн
Российская Федерация
Горно-Алтайск
Цитатаproff1279omega ()

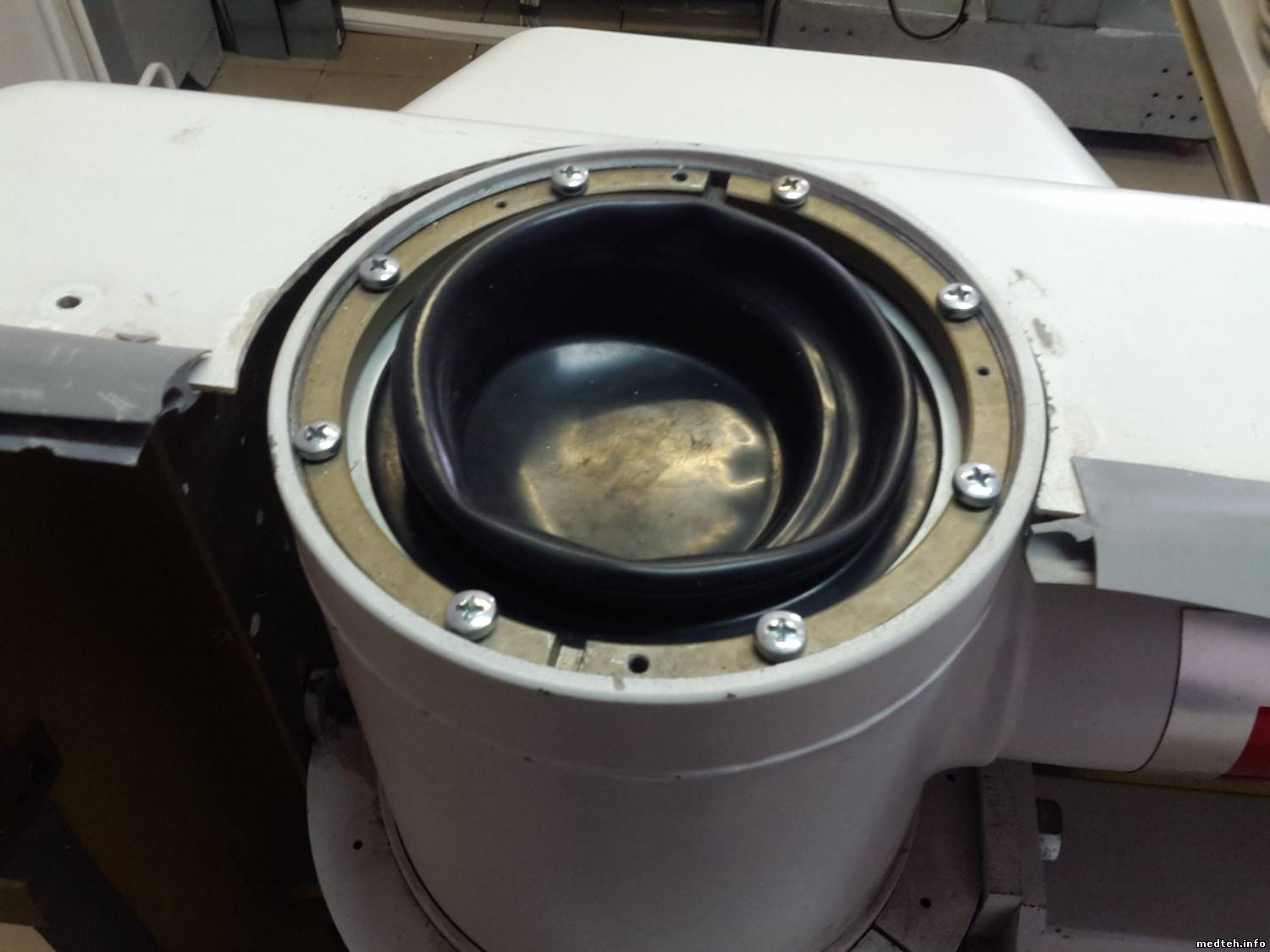

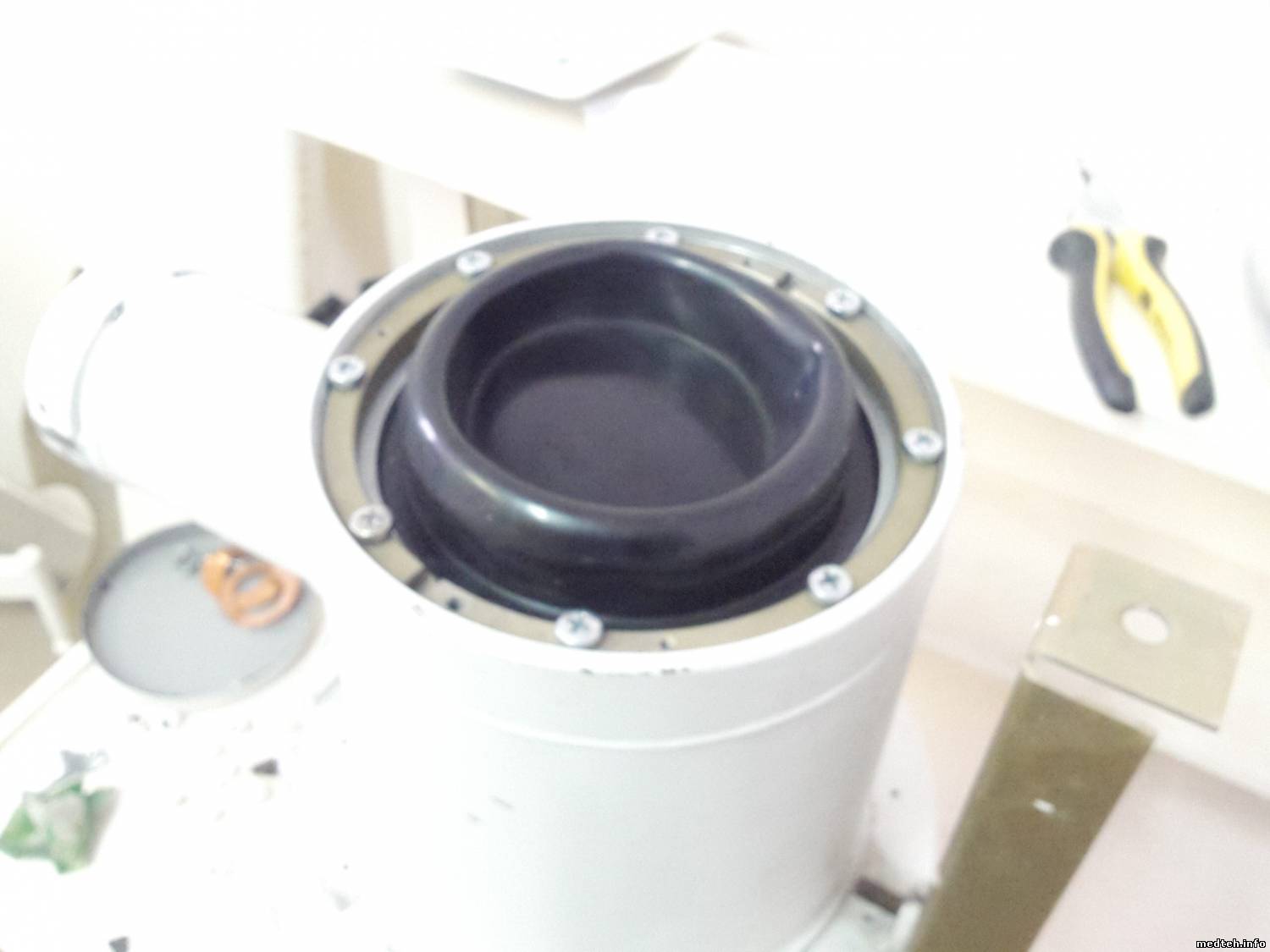

придеться заменмть некоторые уплотнительные колечки и маслорасширитель , иметь ключ для откручивния стаканов и выходного окна (можно сделать самому , а можно взять 2 отвертки), а также желательно залить свежее масло
В принципе резинки не сильно задубели, можно оставить. По маслу тоже понятно, что желательно заменить. Еще вопрос возник, внутри стенки кожуха покрыты какой-то краской (красно-коричневой), которая осыпается, с ней что делать, восстанавливать или очистить которая шелушится.
Дата: Пятница, 08.Ноя.2013, 06:47 | Сообщение # 130
Техник
У вас сообщений: 307
Инженер
OFFлайн
Российская Федерация
Вологда
Цитатаmerzavets ()
внутри стенки кожуха покрыты какой-то краской (красно-коричневой), которая осыпается, с ней что делать, восстанавливать или очистить которая шелушится.
Осыпается??? Внутри не должно быть никакого мусора.. По фото не понятно о каком налете идёт речь.. И вопрос: нить накала целая или нет? Если вы говорите о стенках внутри кожуха, то достали колбу, а она целая (наличие трещин, сколов, разгерметиизации). На производстве есть чем проверить трубку и масло на наличие пробоев?
Дата: Пятница, 08.Ноя.2013, 09:31 | Сообщение # 132
Завсегдатай
У вас сообщений: 258
рентгентехник
OFFлайн
Российская Федерация
Ижевск
Кстати, если соберетесь менять обратите внимание на подключение выводов трубки - скорее всего подключено только 2 из 3. По виду кожуха трубка наша российская "Светлана-рентген".
Дата: Пятница, 08.Ноя.2013, 11:24 | Сообщение # 133
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина
Украина
Краску что сильно отстает пооблущивай и промой кожух иаслом, востанавливать очень сложно разоришься на растворители для обезжиривания, а если плохо обработаешь то краска все равно отстанет. sloniks, попадались трубки в которых краска лохмотьями плавала на работу это не влияло, главное чтобы масло было хорошее. Масло на пробой можно проверить в ПЭС. Для проверки трубок на ГАЗ у нас сделан стенд из АРД где можно подключить трубку без накала и постепенно подымать киловольты, если в трубке есть газ то в выходном окне наблюдаем северноо сияние.
Дата: Понедельник, 11.Ноя.2013, 10:17 | Сообщение # 134
Стажер
У вас сообщений: 19
Инженер
OFFлайн
Российская Федерация
Горно-Алтайск

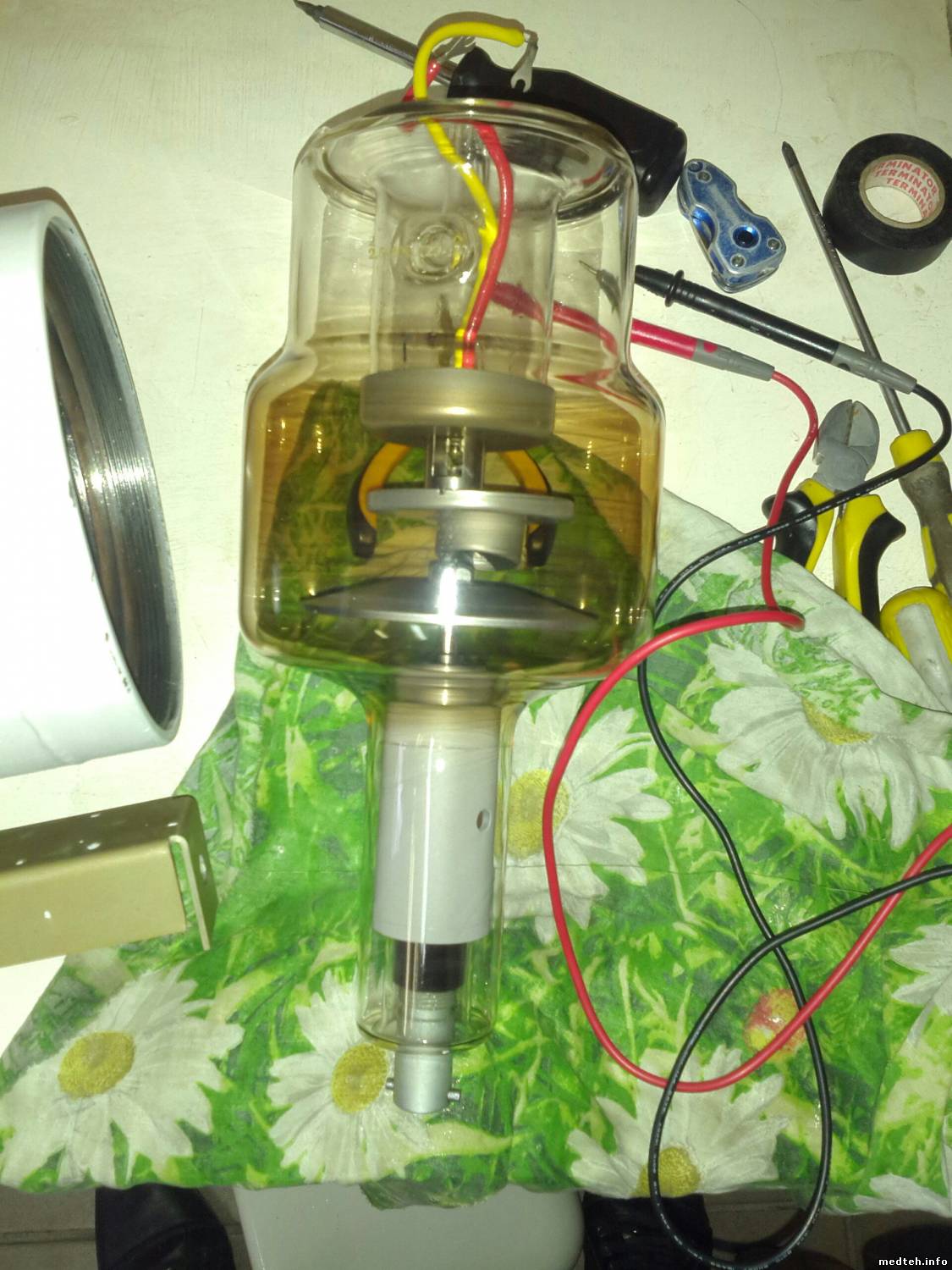

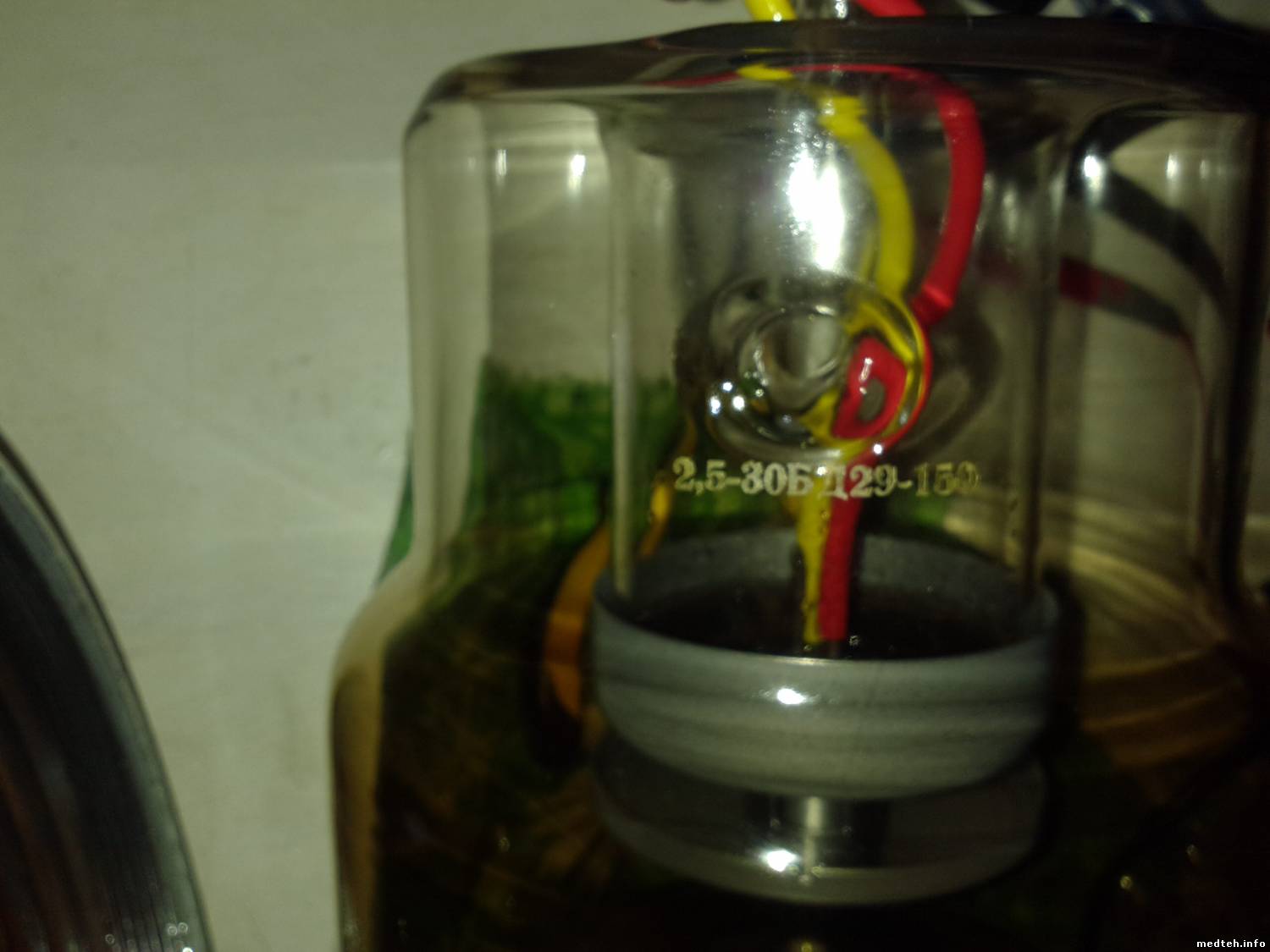

Ну вот разобрал я кожух, вытащил колбу - она целая, ни трещин, ни сколов, ни масла внутри. На колбе надпись 2,5-30БД29-150.
Vikey, по поводу краски понятно, спасибо! А вот ПЭС и АРД - не понял что это такое, расшифруйте пожалуйста. Новое масло всё равно желательно проверить?
Дата: Понедельник, 11.Ноя.2013, 18:49 | Сообщение # 135
У вас сообщений: 303
Инженер по ремонту
OFFлайн
Украина
Украина
ПЭС - Предприятие электрических сетей, у них есть лаборатория и там могут провести полную проверку масла , но в вашем случае нужно проверить только на пробой. АРД - довольно старый рентген аппарат, таких остались единицы.
Цитатаmerzavets ()
Новое масло всё равно желательно проверить?
вы уверены в том, что оно хорошее, откуда вы его взяли ?
Цитатаmerzavets ()
она целая, ни трещин, ни сколов, ни масла внутри
нить накала целая?
Сообщение отредактировал Vikey - Понедельник, 11.Ноя.2013, 18:50
Дата: Вторник, 26.Ноя.2013, 18:26 | Сообщение # 138
Стажер
У вас сообщений: 19
Инженер
OFFлайн
Российская Федерация
Горно-Алтайск
Ну в общем отписываюсь. Заменил масло в кожухе, перепаял питание платы накала (в новом присланном блоке), все собрал - аппарат заработал. По какой причине сгорел предыдущий блок не выяснено.
P.S. За время ремонта набралось много инфы по аппарату, если кому-то нужно, пишите.
Сообщение отредактировал merzavets - Вторник, 26.Ноя.2013, 18:27
Дата: Пятница, 27.Июн.2014, 10:10 | Сообщение # 143
Завсегдатай
У вас сообщений: 258
рентгентехник
OFFлайн
Российская Федерация
Ижевск
Аппарат стоит в колонии, под медчастью пищеблок. Напруга гуляет до того, что ИБП пока не сдохли в момент падения переходили на питание с батарей. На новые и стабилизатор денег как всегда нет, да и реформы у них какие-то по медикам. Сначала слетело ПО. Восстановил. Через неделю опять .АРМы восстановил, пришлось доку сетевуху новую ставить. Но теперь проблема - вот такая картинка с камеры. Причем это сигнал с камеры без высокого. С подачей высокого картанка немного меняется - по центру мощная засветка, а правый край темный. Что это - проблемы с настройкой ПО или камере пришел северный лис? Калибровку камеры пробовал провести - вроде все проходит, но без толку.
Дата: Пятница, 27.Июн.2014, 12:04 | Сообщение # 145
Завсегдатай
У вас сообщений: 258
рентгентехник
OFFлайн
Российская Федерация
Ижевск
Я так понимаю под отключением калибровки подразумевается удаление калибровочных данных? Выложенный снимок получен в затемненном кабинете - двери закрыты, на окнах черная бумага, свет выключен. Вот снимок в dcm. https://yadi.sk/d/678TMXwHV49KV
Сообщение отредактировал M-Ishevsk - Пятница, 27.Июн.2014, 12:09
Дата: Вторник, 01.Июл.2014, 18:05 | Сообщение # 146
Участник
У вас сообщений: 79
Менеджер
OFFлайн
Российская Федерация
Москва
Калибровка отключается снятием галки в пункте "Выравнивать". Сервис/Настройка/Обработка изображения. На снимке яркость про центру около 30000 ед. Темновой снимок - это шумы матрицы. Для получения данного снимка необходимо на пульте получения снимка нажать кнопку "Получить DC" Если на пульте нет этой кнопки, нужно в меню Сервис/Настройка/Оборудование/Камера включить пункт "Настройка ПЗС". Нормальная яркость темнового снимка - 1000 ед. и RMS - 15-20/
Тот снимок, который я выложил именно так и получен - т.е. это темновой снимок. Калибровку попробую отключить и получить снимок без нее, но скорее всего уже на следующей неделе.
День добрый. Очень нужна ваша помощь. Подскажите РИД Hourising # N213K type С 52 Super filter 1,2Al+0,3 Al = 1,5Al 150kV подойдет и будет ли работать данный РИД со светлановской трубкой?? Трубка рентгеновская 15-40БД46-150М(II) Подскажите по каким параметрам идет подбор трубки и рида??
Уважаемый Soad, для начала разберёмся в терминах: РИД - Рентгеновский Излучатель Диагностический. Состоит из кожуха с арматурой фиксации трубки и статором вращения анода (в Вашем случае "Hourising # N213K") с установленной в нём (кожухе) рентгеновской трубкой.
ЦитатаSoad ()
по каким параметрам идет подбор трубки и рида??
1. Трубка по габаритам должна не только умещаться в кожухе, но и иметь возможность крепления в арматуре кожуха в положении, при котором ось пучка (точка на колбе) совпадает с центром выходного окна кожуха. 2. Статор излучателя должен соответствовать схеме вращения анода аппарата (питающего устройства).
Дата: Четверг, 21.Авг.2014, 11:36 | Сообщение # 150
Стажер
У вас сообщений: 17
Электромеханик
OFFлайн
Российская Федерация
Россия
Алекс-200, Спасибо за разъяснение, теперь я более точно буду это знать. А можете поподробнее объяснить про соответствие схем вращения анода? Вообще история про аппарат долгая, занимался им не я, меня кинули в помощь. И поеду я туда только первый раз. Прошлая трубка (такая же светлановская), мы же в рамках этого же ремонта поставили взамен старой итальянской вроде как, лопнула из-за отвалившегося анода. Была неисправна плата управления разгоном, сейчас поставили новую. Трубку тоже заказали новую, но излучатель старый. Насколько я понимаю по габаритам и креплению РИД подходит, но у меня сомнения, что статерная обмотка на ней не соответствует. Коллега, который занимается с самого начала, тестировал новую плату какой-то другой старой советской трубкой. В итоге 40Гц - мин, 50Гц - мах, а измеренное 20Гц частота вращения анода. Объяснял, исходя из своих предположений(опыта в ремонте таких аппаратов 1%), что обмотка может не подходить или не соответствовать. Предлагал поставить непосредственно новую светлановскую трубку и посмотреть как она себя поведет. Коллега почему-то остановился на том варианте, что если сменить частотозадающий генератор(кварц) на атмеге-сердце платы управления, то соответственно сменится частота управления вращением. Не понимаю его позиции, так как на 99% уверен что она не изменится..
Сообщение отредактировал Soad - Четверг, 21.Авг.2014, 14:47
Дата: Четверг, 21.Авг.2014, 16:36 | Сообщение # 151
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
ЦитатаSoad ()
Трубку тоже заказали новую, но излучатель старый.
Что означает старый излучатель? Если это кожух (со статором), который изначально стоял на аппарате, то со схемой вращения не надо заморачиваться - она согласована со статором у производителя. Soad, любая неточность в терминологии и определениях приводит к новым вопросам.
ЦитатаSoad ()
измеренное 20Гц частота вращения анода
Не касаясь условий и методики измерения, следует учитывать существенное скольжение по причине большого зазора в системе статор - ротор (гильза анодного диска).
Дата: Четверг, 21.Авг.2014, 16:43 | Сообщение # 152
Стажер
У вас сообщений: 17
Электромеханик
OFFлайн
Российская Федерация
Россия
Алекс-200, Старый излучатель, имею ввиду РИД (да кожух), оставшийся от оригинальной трубки(напомню, насколько я осведомлен она была итальянская), в который была установлена новая трубка светлановская. Позже у которой отвалился анод изза неисправности платы разгона. Трубка тоже кстати лопнула. Значения скоростей я указал такие, которые показывала программа. По моему скорость здесь определяется электрическим способом. Датчиков ведь нет, возможно измерение происходит по кол-ву протекаемого тока через статерную обмотку..
Итог: Получается если в "оригинальный" РИД установить любую другую трубку то он ее раскрутит? Главное согласовать плату разгона и статерную обмотку? Значения скоростей при этом будут точными верными?
Сообщение отредактировал Soad - Четверг, 21.Авг.2014, 16:44
Дата: Пятница, 22.Авг.2014, 20:49 | Сообщение # 153
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
ЦитатаSoad ()
Позже ...... отвалился анод изза неисправности платы разгона. Трубка тоже кстати лопнула.
Что есть причина и что есть следствие. За 40 лет общения с рентгеном неоднократно видел сошедшие с оси аноды, лопнувшие аноды, вмятины кожуха от сошедшего (на 9000) анода при томографии, но ни разу анод не покидал своего места по вине схемы вращения. Кстати трубка могла лопнуть как по причине сошедшего анода, так и по причине некорректной (назовём это так) установки, когда при "жестком" креплении в стекле появляются механические напряжения, которые при разогреве колбы приводят к разрушению последней.
ЦитатаSoad ()
если в "оригинальный" РИД установить любую другую трубку то он ее раскрутит? Главное согласовать плату разгона и статерную обмотку? Значения скоростей при этом будут точными верными?
Во первых: осмелюсь напомнить, что ранее мы договорились о терминах - трубка вставляется не в РИД, а в кожух. Во вторых: чтобы ответить на Ваши вопросы надо иметь сравнительные данные масс и диаметров анодов, высот и диаметров анодных гильз (роторов) и пр. Из практики - если трубки подобны по размерам и анодная часть трубки входит в статорный барьер без больших зазоров, то статор этот анод раскрутит за время, возможно, большее чем "родную" трубку.
Дата: Понедельник, 25.Авг.2014, 16:08 | Сообщение # 154
Стажер
У вас сообщений: 17
Электромеханик
OFFлайн
Российская Федерация
Россия
Алекс-200, Скорее всего в среду поеду туда. Буду уже сам на месте и найду достоверную информацию. Сам же хочу приехать и своими руками всё это потрогать а не искать не зная чего. Кстати схемой ККМ на этот аппарат никто не владеет? По моей информации там стоит вариант с информационным экраном.
Можно будет рассчитывать на Вашу помощь в то время, пока я буду находится на объекте?
Сообщение отредактировал Soad - Понедельник, 25.Авг.2014, 16:10
Дата: Четверг, 28.Авг.2014, 13:24 | Сообщение # 155
Стажер
У вас сообщений: 17
Электромеханик
OFFлайн
Российская Федерация
Россия
В программном обеспечении Прографа, версии 1.9.3.1, захожу в Сервис-Настройки, вкладка Оборудование-Параметры. Для того, чтобы изменить эти параметры, установки напряжений и т.д., требует пароль. Я так понимаю это пароль администратора. При монтаже аппарата механик может его изменить, но может и нет. Кто-нибудь знает стандартный пароль, который устанавливают на заводе перед пуском-наладкой аппарата?
ток преднакала плавает в пределах +-10 ед. от установленного значения. тока накала нет вообще. при подготовке выдает ошибку нет накала. все провода звонятся, визуально ничего нигде не сгорело.. Кто сталкивался? В чем может быть причина?
Сообщение отредактировал Soad - Среда, 10.Сен.2014, 14:56
Дата: Пятница, 14.Ноя.2014, 11:47 | Сообщение # 159
Стажер
У вас сообщений: 20
инженер по медтехнике
OFFлайн
Российская Федерация
г. Владивосток

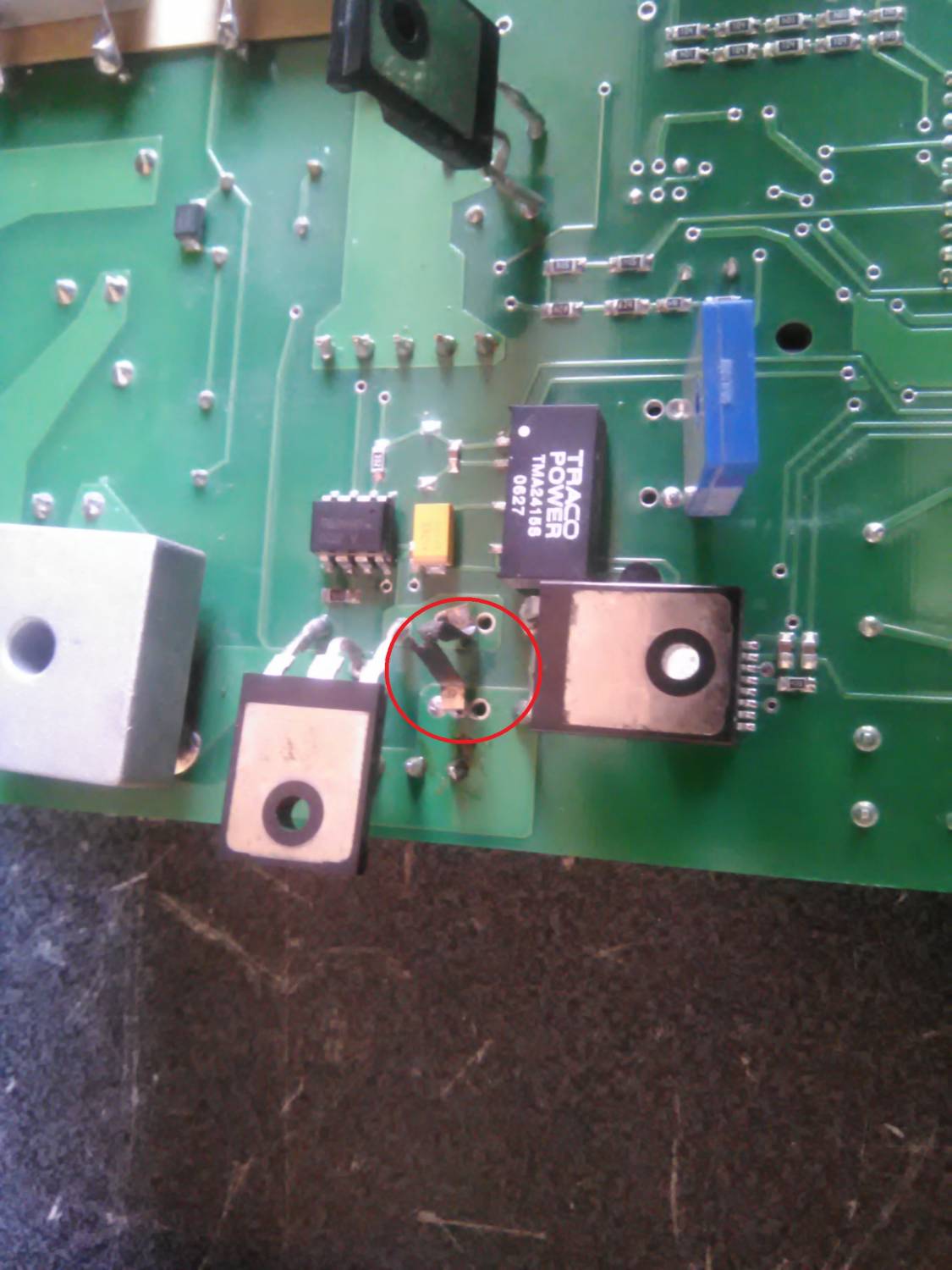

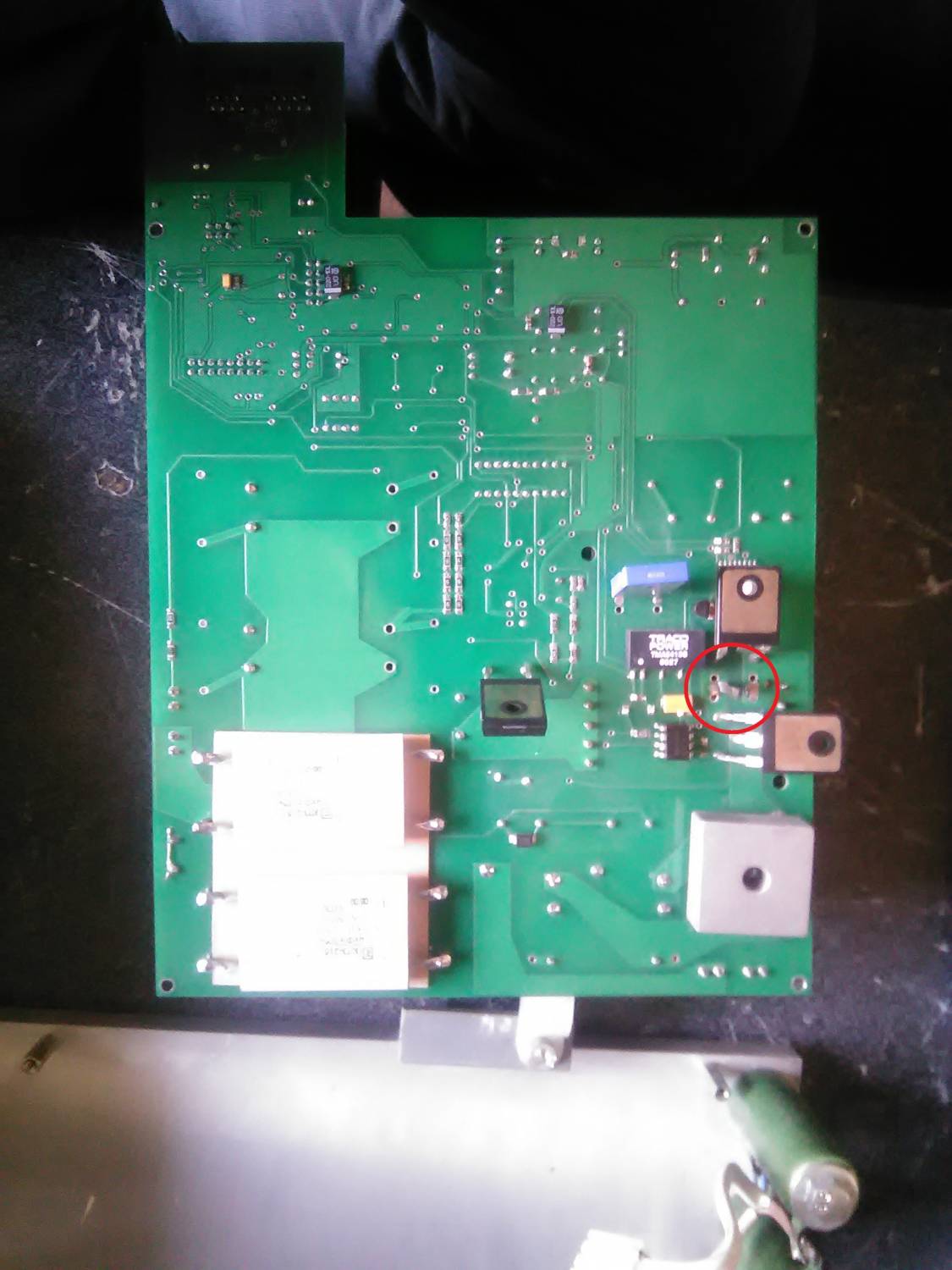

Доброго времени суток! Нужна помощь на плате ККМ сгорел какой-то элемент остались только ножки, кто знает подскажите пожалуйста что там стояло, на фото красным кружком отмечено. Заранее все спасибо
Российская Федерация
Украина
.АРМы восстановил, пришлось доку сетевуху новую ставить. Но теперь проблема - вот такая картинка с камеры. Причем это сигнал с камеры без высокого. С подачей высокого картанка немного меняется - по центру мощная засветка, а правый край темный. Что это - проблемы с настройкой ПО или камере пришел северный лис? Калибровку камеры пробовал провести - вроде все проходит, но без толку.
