Доброго дня. Впервые столкнулся с такой проблемой. Аппарат флюорограф Програф-4000 2007 г.в. Возможно кто-то встречал подобное в своей практике? Была проблема с питающим. Починили. Высокое проходит, снимки получаем, но снимки получаются мутные. Мутные не равномерно, а примерно 2/3 снимка мутные, а 1/3 четкая. При настройке регулировочными винтами четкая картинка перемещается по снимку. Я могу настроить четкость на 1/3 слева и остальное будет размыто, могу настроить четкость справа 1/3 и соответсвенно левая часть будет размыта. Могу сделать четким центр, но тогда края нечеткие. Диапазон механических калибровок прошел весь. Калибровку камеры в программе Програф сделал. Программу и Винду переустанавливал. Снимки проходят в штатном режиме.
PS Просьба. На завод меня не отсылайте. Завод помогает, но тут уникальный случай. ....
Спасибо. Посмотрел. У меня немного другой объектив, но мысль понятна. Я пробовал его регулировать на 5-7 мм, может и больше. Центр супер четкий, края сверх размыты. Еще до объекта 260 км :) Повезло, как говорится. ....
Добрый день. Подскажите, может кто помнит какой тиристор (маркировка) стоит в цепи разряда молекулярного накопителя? Исполнение с тиристором (без платы).
Дата: Четверг, 12.Май.2016, 14:44 | Сообщение # 172
Участник
У вас сообщений: 68
Зам. директора по производству
OFFлайн
Российская Федерация
Тверь
На ККМ зафиксировано сгорание реле разряда. Может кому пригодится долго голову ломали т.к. там в параллель ещё 2 реле включено. Проверка подачей на него напряжения. Выпайка подтвердила диагноз. Jugene
Дата: Пятница, 09.Сен.2016, 10:29 | Сообщение # 174
Стажер
У вас сообщений: 38
Инженер
OFFлайн
Российская Федерация
Анапа
Здравствуйте. Предистория. На блоке ккм выходное напряжение доходило до 50 в. Сняли плату, видно что уже ремонтировался. Нашли, что на одном из транзисторов отпала пайка. Пропояли. Включаем. Все зарядился до 317, уже с включеным накопителем и всем остальным. Ни чего больше не трогали. История. При попытке сделать снимок, сгорела микросхема на плате разгона, iramx16up60. Как говорит колега, в этот момент, вроде, не было слышно разгона трубки. У меня вопрос, почему такое могло произойти?
Дата: Суббота, 10.Сен.2016, 07:15 | Сообщение # 175
У вас сообщений: 627
сервисный инженер
OFFлайн
Российская Федерация
ЦитатаAntonioPetty ()
Все зарядился до 317, уже с включеным накопителем и всем остальным. Ни чего больше не трогали.
Мало. от 380 должен быть заряд накопителя.
ЦитатаAntonioPetty ()
При попытке сделать снимок, сгорела микросхема на плате разгона, iramx16up60. Как говорит колега, в этот момент, вроде, не было слышно разгона трубки. У меня вопрос, почему такое могло произойти?
AntonioPetty, а излучатель какой? Если I.A.E. то обмоток 2 и 2 конца на термодатчик + земля-экран. Могу ошибиться, так что кури даташиты на официальных сайтах, всё есть со схемами включения.
Модеры, не пора ли Прографы-сканы объединить и вынести в "красный" угол?
Сообщение отредактировал ЦЕХ - Среда, 14.Сен.2016, 23:43
Дата: Четверг, 15.Сен.2016, 00:39 | Сообщение # 179
У вас сообщений: 262
рентгентехника
OFFлайн
Российская Федерация
Белые ночи
ЦитатаDiK88 ()
Доброго времени суток! Нужна помощь на плате ККМ сгорел какой-то элемент остались только ножки, кто знает подскажите пожалуйста что там стояло, на фото красным кружком отмечено. Заранее все спасибо
Цитатаcreyt ()
Шунт измерительный.
Это понятно, номинал данного измерительного "резистора" кто нибудь подсказать может, либо сделать замер сколько мВ на нём упадёт при токе скажем 1А через сей девайс? Выпаивать вроде необязательно, да и не получится, так как мои "ножки" приварены к печатке.
Дата: Вторник, 20.Сен.2016, 11:40 | Сообщение # 180
Стажер
У вас сообщений: 38
Инженер
OFFлайн
Российская Федерация
Анапа
Померил, вообщем шесть проводов в штекере, три сверху, три снизу, одна жила в кабеле отдельная на заземление. И так смотря с какой стороны смотреть, правый нижний звонится с землей в 0, средний и левый нижние звонятся между собоц в 0, я так понимаю термо реле. Верхние между собой в любом порядке звонятся примерно по 20 ом плюс минус пол ома, я так понимаю, там обычный трех фазный статор либо треугольником , либо звездой зацеплен, это не важно. Точно не помню, вроде питание платы 60 вольт, то 20 ом вроде нормально должно быть, если же двигатель на 220, то двигатель должен быть с таким сопротивлением около 3х киловат, а это много. В спецификации микросхемы написано, что она выдерживает 1200 ватт. Склоняюсь к тому, что просто замкнула микросхема.
Alexium, индуктивность слышал. Я без индуктивности примерно прикинул мощность. Мощность у меня в ватах. Если такой умный, то мог бы посмотреть спецификацию микросхемы, в некоторых модификаций микросхемы написано, что рекомендуемый двигатель 1200 ватт, в некоторых от 750 до 2000 ватт. Средняя нагрузка от 8 до 16 ампер, в зависимости от температуры и пиковая 30 ампер, но не более 0.1 секунды.
Dawas, трубу по позже марку посмотрю. А как измерять межвитковое, если со статора выходит три провода и между ими 20 ом? Допустим 1, 2 , 3. Между 1 и 2 20 ом, между 2 и 3 20 ом, между 1 и 3 20 ом.
Если такой умный, то мог бы посмотреть спецификацию микросхемы
Это не микросхема - это IPM.
ЦитатаAntonioPetty ()
Я без индуктивности примерно прикинул мощность.
ЦитатаAntonioPetty ()
там обычный трех фазный статор либо треугольником , либо звездой зацеплен, это не важно. Точно не помню, вроде питание платы 60 вольт, то 20 ом вроде нормально должно быть, если же двигатель на 220, то двигатель должен быть с таким сопротивлением около 3х киловат
если считать режим заклинивания ротора электродвигателя и забыть про индуктивность и переменный ток - то на каждую обмотку приходится по 7,2 килоВатт рассеиваемой мощности - т.е. 21,6 килоВатт в сумме.
Дата: Четверг, 22.Сен.2016, 06:36 | Сообщение # 186
У вас сообщений: 1072
Иженер
OFFлайн
Российская Федерация
Ставрополь
1? 2? 3? квт? 30 А? Вы подводящие проводники в этой штуке видели? Куда-то залезли не туда. Там движок меньше пылесосного. Возьмите другую трубу и замерьте. Разгонная плата у этого чудо аппарата горит сама по себе, без видимых причин. Лечится покупкой новой. Что проделывалось неоднократно. На моих глазах одна на 5-6 снимке полыхнула. Менял накопитель. При обращении пишите мыло сразу.
Сообщение отредактировал petroveech - Четверг, 22.Сен.2016, 06:37
Дата: Пятница, 23.Сен.2016, 13:42 | Сообщение # 187
Участник
У вас сообщений: 148
Электронщик-программист
OFFлайн
Российская Федерация
Иваново

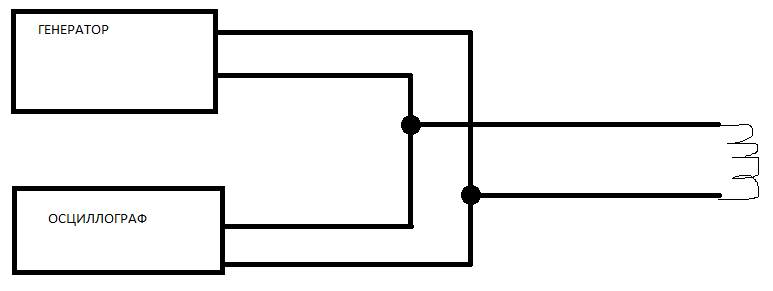

AntonioPetty, Индуктивность каждой обмотки проверьте и сравните. В идеале - с генератора подаёте синус на каждую обмотку и смотрите на ней же осциллографом. Если форма синуса при подключении трубы сильно изменится - значит межвитковое есть. (извиняюсь за качество рисунка..... только paint под руками в данный момент)
Дата: Воскресенье, 25.Сен.2016, 13:01 | Сообщение # 188
Стажер
У вас сообщений: 38
Инженер
OFFлайн
Российская Федерация
Анапа
petroveech, мне инженер из амико то же самое сказал, горят сами по себе. Просто с такими характеристиками микросхемы и питания, сопротивления обмотки, мне показалось странным , что так просто может сгореть. Мне нужно было подтверждение еще кого нибудь, что горят просто так. Спасибо за помощь.
Сообщение отредактировал AntonioPetty - Воскресенье, 25.Сен.2016, 13:02
Дата: Четверг, 29.Дек.2016, 08:55 | Сообщение # 190
Стажер
У вас сообщений: 38
Инженер
OFFлайн
Российская Федерация
Анапа
Здравствуйте. Плату разгона и блок ккм заменили на новые. Какое то время работал нормально.Теперь появилась следующая проблема. При включении все нормально, заряжает до 409, все работает, после снимка тоже все заряжается, но стоит чуть постоять напряжение начинает утекать куда то что ли, то есть падать. Если аппарат выключить и подождать 5 минут, то до первого снимка все держит, после снимка ситуация повторяется. Говорю со слов врачей работающих на аппарате. Хотелось быполучить совет куда глянуть. Заранее спасибо за совет.
Дата: Четверг, 29.Дек.2016, 17:49 | Сообщение # 191
Стажер
У вас сообщений: 38
Инженер
OFFлайн
Российская Федерация
Анапа
Все не так. Вообщем все работает. Сделает пару снимков, снимки проходят. Дальше следующая ситуация, делаем снимок , а снимка нет, при этом разряд проходит, так как емкость разряжается и послие заряжается как положенно. И такая ситуация происходит через раз. Когда постоит выключенный какое то время, то опять делает снимков пять и потом ситуация повторяется. Инженер с рентген прома говорит возможно дело в настройказ программы.
Дата: Суббота, 27.Май.2017, 19:15 | Сообщение # 195
Стажер
У вас сообщений: 13
Инженер
OFFлайн
Российская Федерация
Город
Цитатаnaur ()
нужна помощь,аппарат програф -5000 ток трубки в программе показывает 0 как можно решить эту проблему?
Нужно понять есть ли ток накала и цела ли сама нить в трубке.. Вытащить катодный кабель из излучателя и прозвонить нить накала БФ или МФ, в зависимости какой фокус используется(это можно посмотреть в настройках), можно для удобства воспользоваться длинными спицами.
Дата: Суббота, 27.Май.2017, 19:17 | Сообщение # 196
Стажер
У вас сообщений: 13
Инженер
OFFлайн
Российская Федерация
Город
Потом подключить на высоковольтный наконечник лампочку(50 вт автомобильная подойдет) и войти в снимочный режим. На используемом фокусе вы должны увидеть преднакал.
Дата: Пятница, 27.Июл.2018, 07:31 | Сообщение # 198
Участник
У вас сообщений: 141
Медтехник
OFFлайн
Российская Федерация
ЮФО
Не всегда проходи высокое. В тестовой программе нет никаких ошибок как будто аппарат ведет себя нормально. в самой программе когда делаешь снимок все пищит как будто снимок прошел но на экране ничего нет. Ставил касету снимка нет. Иногда на блоке там где высвечивается напряжение и заряд накопителя появляется надпись кнопка. Еще заметил что если аппарат постоит какое то время то пару снимков он сделает а потом все как будто что то перегревается. Подскажите с какой стороны копать а то в кирпиче где стоит вся электроника ничего нормально не провериш
