КРД стационарный "Медикс-Р-Амико" с питающим TOP-X 650HF
hohrulyacДата: Вторник, 20.Ноя.2012, 07:25 | Сообщение # 1
Участник
У вас сообщений: 69
инженер
OFFлайн
Российская Федерация

Русь-матушка
Комплекс рентгеновский диагностический стационарный «МЕДИКС-Р-АМИКО», 2005 года, устройство рентгеновское питающее высокочастотное TOP X 650 HF. Изготовитель ЗАО "Апрелевский завод рентгенотехники" (ЗАО "АЗРТ"), вариант исполнения см. в РУ.
Регистрационное удостоверение на медицинское изделие ФСР № 2008/02460.

При переключении с пульта с первого на второе рабочие места - пульт не переключается и выдает ошибку. Проблема найдена - механическая неисправность переключателя, установленного в генераторе. Если помочь ему руками - аппарат переключается и нормально работает, пока не возникла необходимость вновь переключиться. Маркировка на этом девайсе следующая:
TYP: FAM AUTRON
12 VDCI 0.2 sec F:20N
Made in Hungary
Пока хоть как-то работает, не хочется лезть в этот переключатель без четких мыслей что можно с ним сделать. Поэтому обращаюсь за помощью - подскажите что из себя представляет внутри этот переключатель, как его можно починить или помогите достать новый. Обращался в Амико - советов не дали, предложи купить новый, но уже больше месяца не могут найти его, а медперсонал уже сильно волнуется.
Заранее спасибо за помощь!
.

Есть темы:
обязательно читайте сообщ.1 этой темы и при необходимости и её саму - КРД стационарный "Медикс-Р-Амико" (Проблемы и их решения);
- КРД стационарный "Медикс-Р-Амико" на 3 р/места (Проблемы со столом-штативом Биоскоп);
- КРД стационарный "Медикс-Р-Амико". Стол Амиграф (Не работает томография);
- КРД "Медикс-Р-Амико". РПУ ТОР-Х 850 HF. Стол Амиграф. Исп.3 (Проблемы и их решения);
- КРД стационарный "Медикс-Р-Амико" с питающим TOP-X 650 (Проблемы и их решения);
- КРД стационарный "Медикс-Р-Амико" с питающим TOP-X 850 (Проблемы и их решения);
- КРД стационарный "Медикс-Р-Амико" с питающим TOP-X 850 HF (Проблемы и их решения).

.

serg7vetrДата: Вторник, 20.Ноя.2012, 10:48 | Сообщение # 2
Завсегдатай
У вас сообщений: 225
инженер
OFFлайн
Российская Федерация

волгоград
Извини, но чинить его не надо. Это электронный закрыватель двери от автомобиля ВАЗ. Продается в любом автомагазине. Входит в комплект практически любой сигнализации. Называется автоблокировка двери. Продается комплектом как 1, так и 2 и 4 штуки. Стоимость одного от 100 до 500 руб. Зависит от жадности продавца. Удачи!

galaktikaДата: Вторник, 20.Ноя.2012, 10:53 | Сообщение # 3
Участник
У вас сообщений: 175
Зам. ген. директора по ТО
OFFлайн
Российская Федерация

Таганрог
Добрый день
насколько я поьмню
сам привод переключателя "очень похож" на привод
замков автомобилей, сам по себе переключатель находиться
в баке в масле, по маркировке на приводе можно подобрать
подходящий, проконсультироваться с установщиками в авто мастерской .

hohrulyacДата: Среда, 21.Ноя.2012, 11:55 | Сообщение # 4
Участник
У вас сообщений: 69
инженер
OFFлайн
Российская Федерация

Русь-матушка
Спасибо. Купил за 80 рублей. Всё работает

petroveechДата: Четверг, 22.Ноя.2012, 11:56 | Сообщение # 5
У вас сообщений: 1072
Иженер
OFFлайн
Российская Федерация

Ставрополь
Ненадолго. Я сверху его разбирал и распорную пружинку растягивал.

x36xДата: Четверг, 22.Ноя.2012, 11:56 | Сообщение # 6
Участник
У вас сообщений: 93
инженер
OFFлайн
Российская Федерация

Тула
Передали на обслуживание КРД "Медикс-Р-Амико" на 3-и рабочих места.
Питающее - Medical Innomed TOP-X-650 HF.
Стол "Амиграф"
Скопия ПСШ VIROMATIC.

Из документации в основном одни формуляры. Шильдики переклеены на "Амиковские".

Сейчас ошибка 002.

fan7768Дата: Четверг, 22.Ноя.2012, 11:56 | Сообщение # 7
Участник
У вас сообщений: 136
электромеханник
OFFлайн
Российская Федерация

РОССИЯ
002 – нет связи с пультом управления рентгеноскопией. Посмотри есть ли все питания на выносном пульте. на пульт далжно быть подано питание вместе с включением рубильника

x36xДата: Четверг, 22.Ноя.2012, 11:56 | Сообщение # 8
Участник
У вас сообщений: 93
инженер
OFFлайн
Российская Федерация

Тула
fan7768 большое спасибо за быстрый ответ!!!
Лаборанточка - сказала скопию в новом году ещё не включали, работают на графических местах.
Мы проверили стол Амиграф ( движения есть, томографию не смотрели)связь с питающим: прозвонили.
К скопии не подошли.

fan7768Дата: Четверг, 22.Ноя.2012, 11:57 | Сообщение # 9
Участник
У вас сообщений: 136
электромеханник
OFFлайн
Российская Федерация

РОССИЯ
если графия работает, есть высокое тогда работайте если выпадает ошибка то этоместо можно отключить переключателем в пульте и спокойно заниматься поиском. Просмотри полностью весь форум как это сделать кто-то уже писал.

dozer-Дата: Четверг, 22.Ноя.2012, 11:57 | Сообщение # 10
Участник
У вас сообщений: 176
Сервисный инженер
OFFлайн
Российская Федерация

Сергиев Посад
Добрый день. Аналогичная проблема с ошибкой 002. На рабочем аппарате проверил пульт управления, пульт скопии(выносной), центральную плату и остальные, кроме плат накала(FIF). 12в есть при вкл рубильника. Пульт тестируется и есть писк. Кабель звонили все нормально... уже даже без понятия куда смотреть unknown

Alex70ttДата: Четверг, 22.Ноя.2012, 11:57 | Сообщение # 11
У вас сообщений: 524
рентген техник
OFFлайн
Российская Федерация

вся Россия
смотрите плату NRTUZ она маленькая на генераторе крепится сбоку к большой плате

https://t.me/joinchat/vrVEElQmPGcwZDdi все сюда переехали

dozer-Дата: Четверг, 22.Ноя.2012, 11:57 | Сообщение # 12
Участник
У вас сообщений: 176
Сервисный инженер
OFFлайн
Российская Федерация

Сергиев Посад
Цитата Alex70tt ()
смотрите плату NRTUZ она маленькая на генераторе крепится сбоку к большой плате

Вы наверное спутали с 850?
У меня top 650 и такой платы нет(

Alex70ttДата: Четверг, 22.Ноя.2012, 11:57 | Сообщение # 13
У вас сообщений: 524
рентген техник
OFFлайн
Российская Федерация

вся Россия
ну да

https://t.me/joinchat/vrVEElQmPGcwZDdi все сюда переехали

Anakonda2aДата: Четверг, 22.Ноя.2012, 11:57 | Сообщение # 14
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация

Подольск
4.1.2.1.4 Последовательное подключение флюороскопического удаленного контроллера

Это RS-232C связь и использует интегрированный микроконтроллер UART. Связь с помощью интерфейса к соответствующим уровням сигнала выполнена оптоэлектронной схеме (Q1-U3 и U2), их работа детализирована в сетевой плате ЦЕНТРАЛЬНОГО ПРОЦЕССОРА (TXCTR). Сигналы RxD и TxD поступают обратно к сетевой плате TPCON1 через J1 так, чтобы основной удаленный разъём контроллера мог использоваться. TxD1 (к удаленному контроллеру) и RxD1 (из удаленного контроллера) может быть проверен с уровнями TTL на TP8 и TP9 соответственно.
Этот последовательный порт также функционирует как интерфейс " в схеме " программирования, этот режим выбран через JP2.

4.3 УДАЛЕННЫЙ КОНТРОЛЛЕР ФЛЮОРОСКОПИИ

4.3.1.1.4 Последовательный интерфейс

Последовательный интерфейс оптоизолирован и требует внешнего питания, чтобы функционировать. Если устройство, с которым удаленный контроллер связан, имеет интерфейс RS-232C, могут использоваться два выхода управления модема, чтобы обеспечить эти напряжения.

Если линия TXD - H (логическая 1, это - неактивное состояние) Q2 и IC2 выключены, следовательно, через R34 линия SIO1 перемещает (TxD выход) в слабо негативное положение (SIO2), который является логической 1 согласно стандарту RS-232C. Когда переданный сигнал (TXD) L (логический 0), Q2 включается и IC2 включается также, перемещая выход SIO1 в положительный.

Когда RxD (SI03) линия - положительная (логический 0), IC1 включается, перемещая RхD в низ (логический 0). Иначе RхD остается высокий (логическая 1).

Последовательное подключение обозначено рядом с разъёмом JP2 на электросхеме.

Ну и так далее по описанию.
Обычно это проблема кабелей и разъемов, реже - скопийного пульта, еще реже - топ-а.
Если пульт прошел тестирование и вышел на готовность к работе, то проверяем пришел-ли сигнал в топ. Если топ не получает сигнал готовности пульта, то он выдает ошибку и по идее работать не должен ни в скопии, ни в графии.

dozer-Дата: Четверг, 22.Ноя.2012, 11:58 | Сообщение # 15
Участник
У вас сообщений: 176
Сервисный инженер
OFFлайн
Российская Федерация

Сергиев Посад
Всем спасибо. Проблема оказалась в кабеле и центральной плате генератора drinks

Alex70ttДата: Четверг, 22.Ноя.2012, 11:58 | Сообщение # 16
У вас сообщений: 524
рентген техник
OFFлайн
Российская Федерация

вся Россия
оппа! дык в кабеле и или в плате!
конкретнее!!!


https://t.me/joinchat/vrVEElQmPGcwZDdi все сюда переехали

dozer-Дата: Четверг, 22.Ноя.2012, 11:58 | Сообщение # 17
Участник
У вас сообщений: 176
Сервисный инженер
OFFлайн
Российская Федерация

Сергиев Посад
Был перебит один провод. После его замены появилась ошибка 012. Поставили рабочую центральную плату- включается без ошибок

Alex70ttДата: Четверг, 22.Ноя.2012, 11:58 | Сообщение # 18
У вас сообщений: 524
рентген техник
OFFлайн
Российская Федерация

вся Россия
воот теперь спасибо все будут в курсе

https://t.me/joinchat/vrVEElQmPGcwZDdi все сюда переехали

sidwilsonДата: Четверг, 12.Сен.2013, 15:00 | Сообщение # 19
Стажер
У вас сообщений: 44
Инженер-электронщик
OFFлайн
Российская Федерация

Брянск
Просьба о помощи найти неисправность.
Имеется аппарат Медикс Р Амико с питающим TOP - X 650 HF. В ручном режиме на БОЛЬШОМ фокусе при выставленных значениях 50кВ 100мА, после завершении экспозиции измеренный ток показывает меньше в 3-5 раз. Снимки получаются плохого качества.
На малом фокусе заданное значение тока совпадает с измеренным с разбросом +-2-3%.

- Генераторное устройство было обследовано на предмет горелых предохранителей и сопротивлений - отсутствуют.
- заменена трубка со скопии - результат тот же;
- заменены высоковольтные кабели на кабели со скопии - результат тот же, занижает;
- с помощью УКРЭХ замерено напряжение и оно соответсвует заданному.

Трехфазное питание соответствует нормам и присутствует.
Накал светится, при подготовки к снимку яркость "форсируется".
На платах TXFIL5 для малого и на плате для большого фокуса светятся светодиоды +15В, -15В и светодиоды О.К.
При замере на "плате большого фокуса" между контрольными точками TP1-TP3 и TP2-TP3 значения напряжений (соответствующие 1В напряжение это 1А тока) совпадает, что говорит о том, что заданное значение тока совпадает с измеренным, хотя и при изменении тока на пульте и проведения экспозиции значение напряжения (соответствующего 1В-1А) не меняется и остается 2,77В.
Высоковольтный бак пока не вскрывали.

На след. недели еду к аппарату уже со схемами. Пока мыслей нет. Подскажите куда "копнуть"?


Сообщение отредактировал sidwilson - Четверг, 12.Сен.2013, 15:03

AlexiumДата: Четверг, 12.Сен.2013, 15:34 | Сообщение # 20
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Какая трубка, какой ток накала?
Цитата (sidwilson)
Подскажите куда "копнуть"?

В сторону изучения теории (устройство и принцип работы рентгеновской трубки)

dozer-Дата: Четверг, 12.Сен.2013, 19:12 | Сообщение # 21
Участник
У вас сообщений: 176
Сервисный инженер
OFFлайн
Российская Федерация

Сергиев Посад

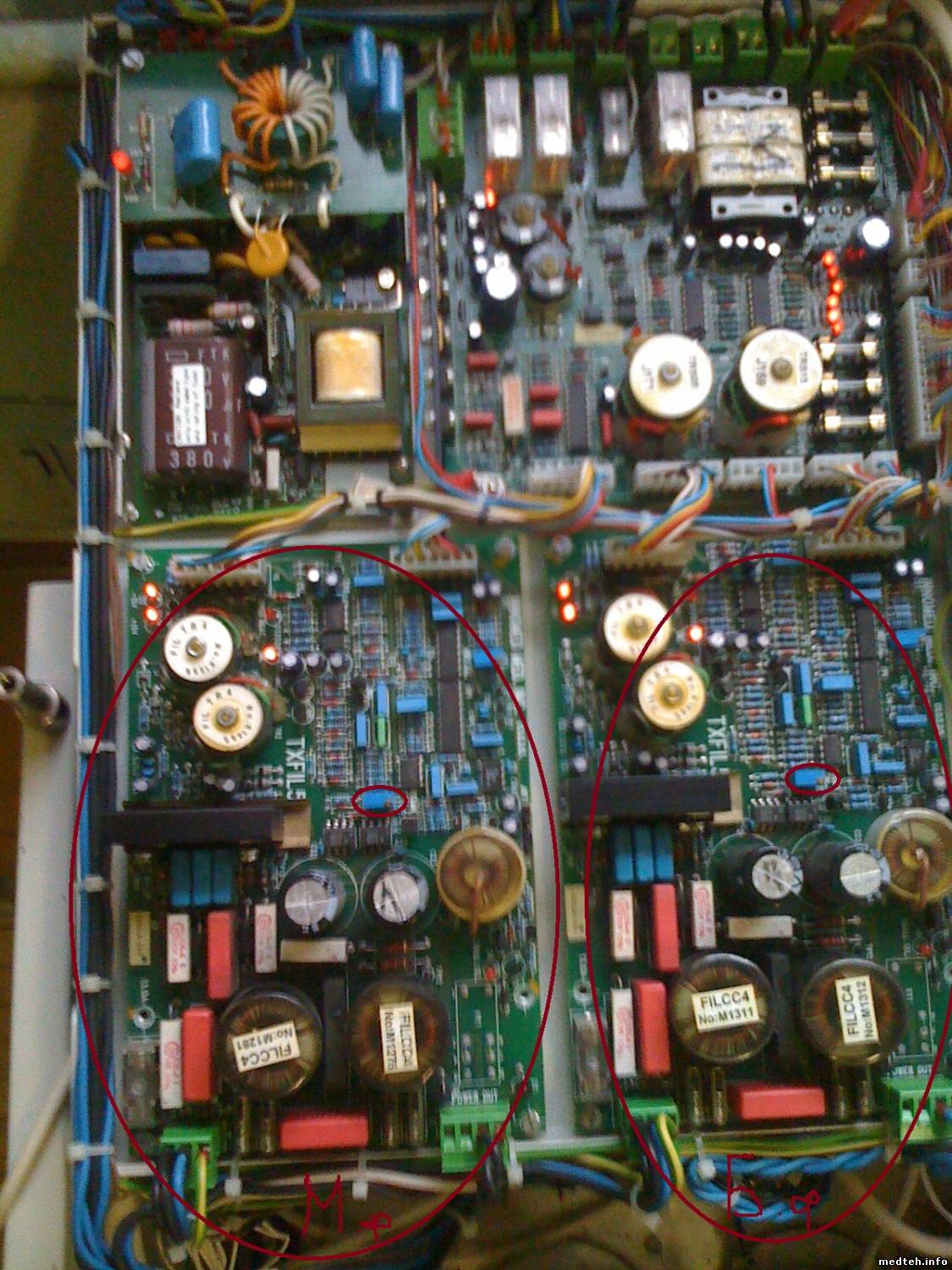

Две платы TXFIL5
на рисунке все подписано, где большой и малый фокус, крутить выделенный резистр
крути аккуратно во включенном состоянии аппарата
удачи drinks


Сообщение отредактировал dozer- - Четверг, 12.Сен.2013, 19:12

abcdifДата: Четверг, 12.Сен.2013, 19:14 | Сообщение # 22
Участник
У вас сообщений: 136
Рентгенотехник
OFFлайн
Российская Федерация

время экспозиции забыл указать

medplusДата: Пятница, 13.Сен.2013, 09:12 | Сообщение # 23
Техник
У вас сообщений: 305
специалист
OFFлайн
Российская Федерация

Орёл
DOZER всё показал,добалю лишь-резистор-R53-крутить по малу.

RomualdДата: Пятница, 13.Сен.2013, 12:21 | Сообщение # 24
Техник
У вас сообщений: 440
ремонт медоборудования
OFFлайн
Российская Федерация

Липецк
В описании настройки питающего должен быть пункт проверка\настройка платы накала,джампиками задаётся минимальный,средний,повышеный,усиленный ток накала.Была похожая неисправность,снимал плату накала,пропаивал выходные цепи.Еще в баке есть селектор трубок скопия\рентген в моем случае просто развалилась механическая часть(выскочила пружина) был плохой контакт по накалу.

petroveechДата: Пятница, 13.Сен.2013, 20:13 | Сообщение # 25
У вас сообщений: 1072
Иженер
OFFлайн
Российская Федерация

Ставрополь
Разбирай переключатель на генераторном. В моих случаях помогало, даже потом научился его сверху раскручивать.

Алекс-200Дата: Суббота, 14.Сен.2013, 08:51 | Сообщение # 26
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация

Самара
Цитата (petroveech)
Разбирай переключатель на генераторном.
Поддерживаю. Очень похоже на науку о контактах, работающих при малом напряжении и большом токе.

shap63Дата: Вторник, 26.Ноя.2013, 07:16 | Сообщение # 27
Стажер
У вас сообщений: 19
сервисный инженер
OFFлайн
Российская Федерация

Екатеринбург
Как временное решение режим переводить в МАСы, какие результаты тока на ПСШ?

Anakonda2aДата: Среда, 04.Дек.2013, 20:54 | Сообщение # 28
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация

Подольск
Если значения в контрольных точках совпадают - дело скорее всего не в накале и не в переключателе трубок (была - бы ошибка). Соответствует-ли установленное значение мА на пульте значениям на контрольных точках? Проверьте питание пульта -27в, если меньше 24 - меняйте мостик (при понижении питания пульт управления ТОПа вообще работает черти-как). Странно, что нет ошибки, но обычно, когда ток на ПУ маленький посмотрите время - это может быть и пробой (трубка, кабеля, трансформатор)

Anakonda2aДата: Пятница, 06.Дек.2013, 18:10 | Сообщение # 29
Техник
У вас сообщений: 507
Инженер по Т.О. мед. техники
OFFлайн
Российская Федерация

Подольск
Дополнение. Посмотрел подобный. Если все вышеуказанное нормально, то возможен уход параметров трубки. Решением будет калибровка параметров трубки. Можно поиграть регулировкой накала на плате накала, но это крайне не рекомендовано. Последствия таких действий мало предсказуемы. Вообще в данном случае пора менять трубку.

shap63Дата: Среда, 15.Янв.2014, 07:18 | Сообщение # 30
Стажер
У вас сообщений: 19
сервисный инженер
OFFлайн
Российская Федерация

Екатеринбург
Похожее было, правда пульт ругался на несоответствие измеренному и установленному току, лечилось подтяжкой гаек наконечников в\в кабелей на трубке.

gomonДата: Среда, 02.Июл.2014, 16:15 | Сообщение # 31
Стажер
У вас сообщений: 15
нет
OFFлайн
Российская Федерация

Красногорск

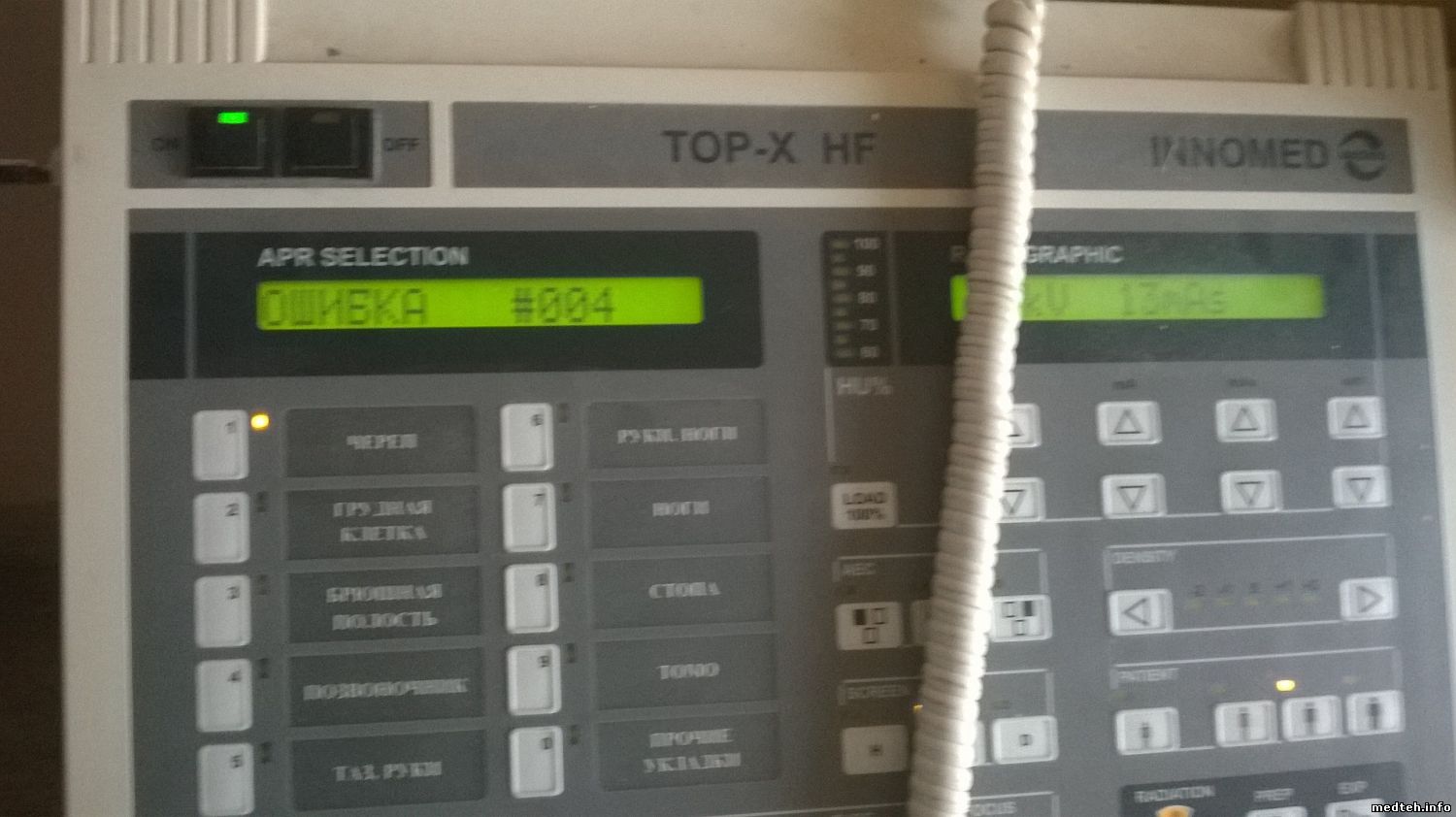

На пульте горит - Ошибка 004 - и раздается 3 писка в цикле.

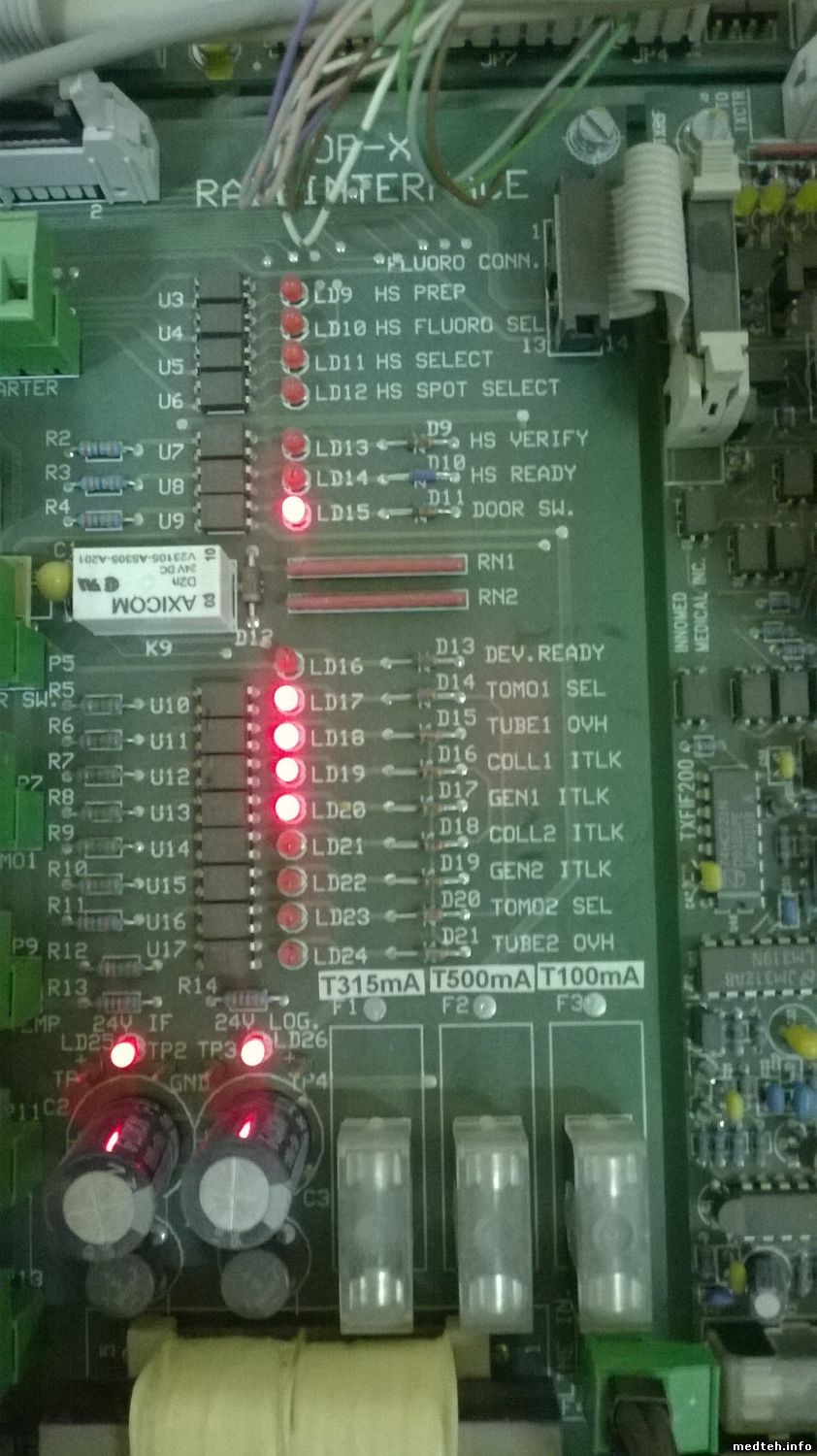

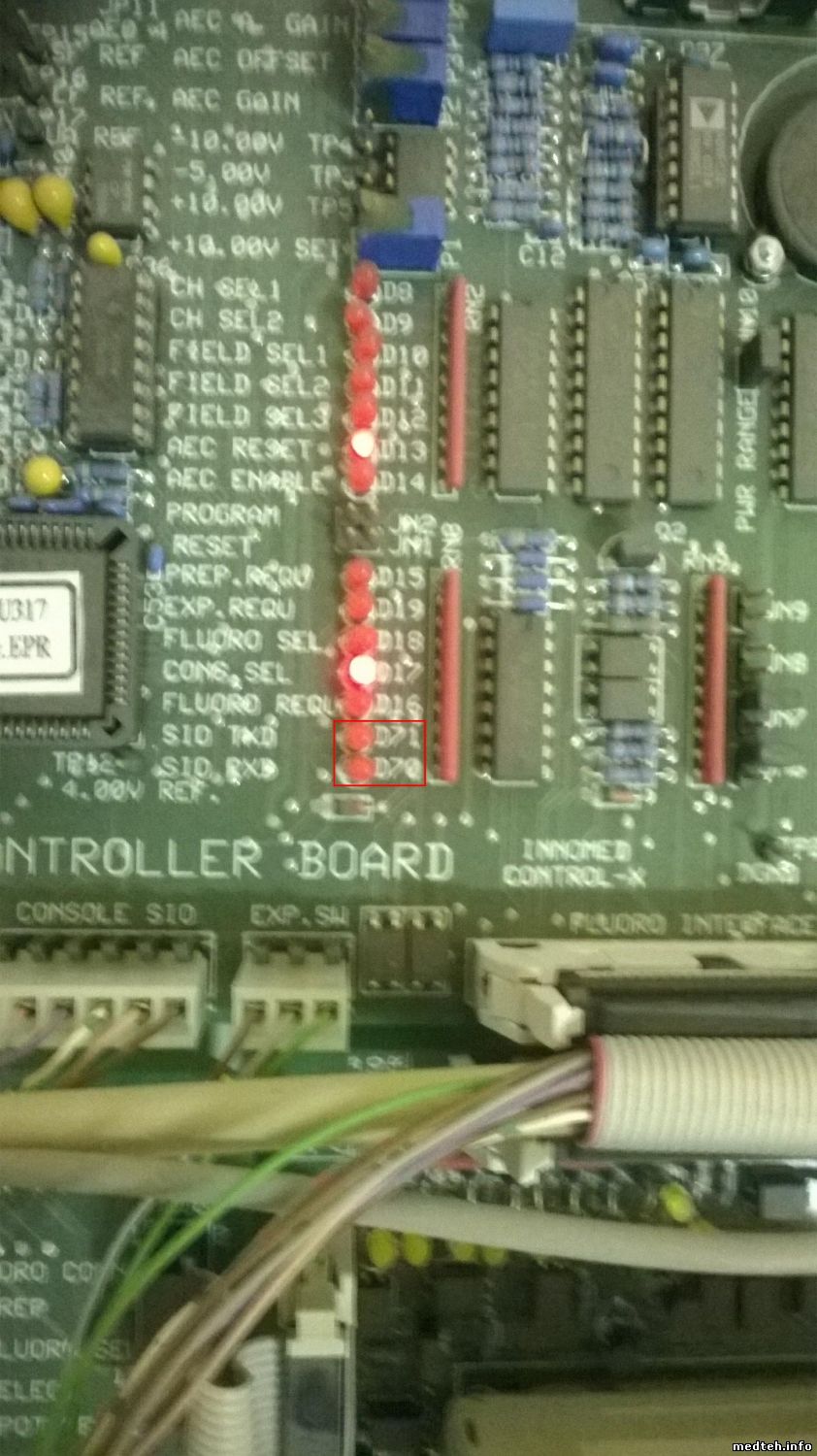

На плате управления в такт писку подмигивают 2 светодиода, они отмечены на фото.

Снимки делать не дает, но иногда, после очередного выкл/вкл его отпускает и работает ровно до следующего выключения.

Что можно сделать?


Сообщение отредактировал gomon - Среда, 02.Июл.2014, 16:16

kupagenДата: Среда, 02.Июл.2014, 18:17 | Сообщение # 32
Завсегдатай
У вас сообщений: 233
x-ray, физиотерапия, хирургия, диаг
OFFлайн
Беларусь

Проблемы с накалом: платы, трубки, ВВ кабеля, переключатель в баке. Ошибка возникает на одном излучателе, или на обеих? На каких фокусах? Можно попробовать поменять местами ВВ кабеля на излучателе. Что видно на платах накала в момент ошибки?

dozer-Дата: Среда, 02.Июл.2014, 18:18 | Сообщение # 33
Участник
У вас сообщений: 176
Сервисный инженер
OFFлайн
Российская Федерация

Сергиев Посад

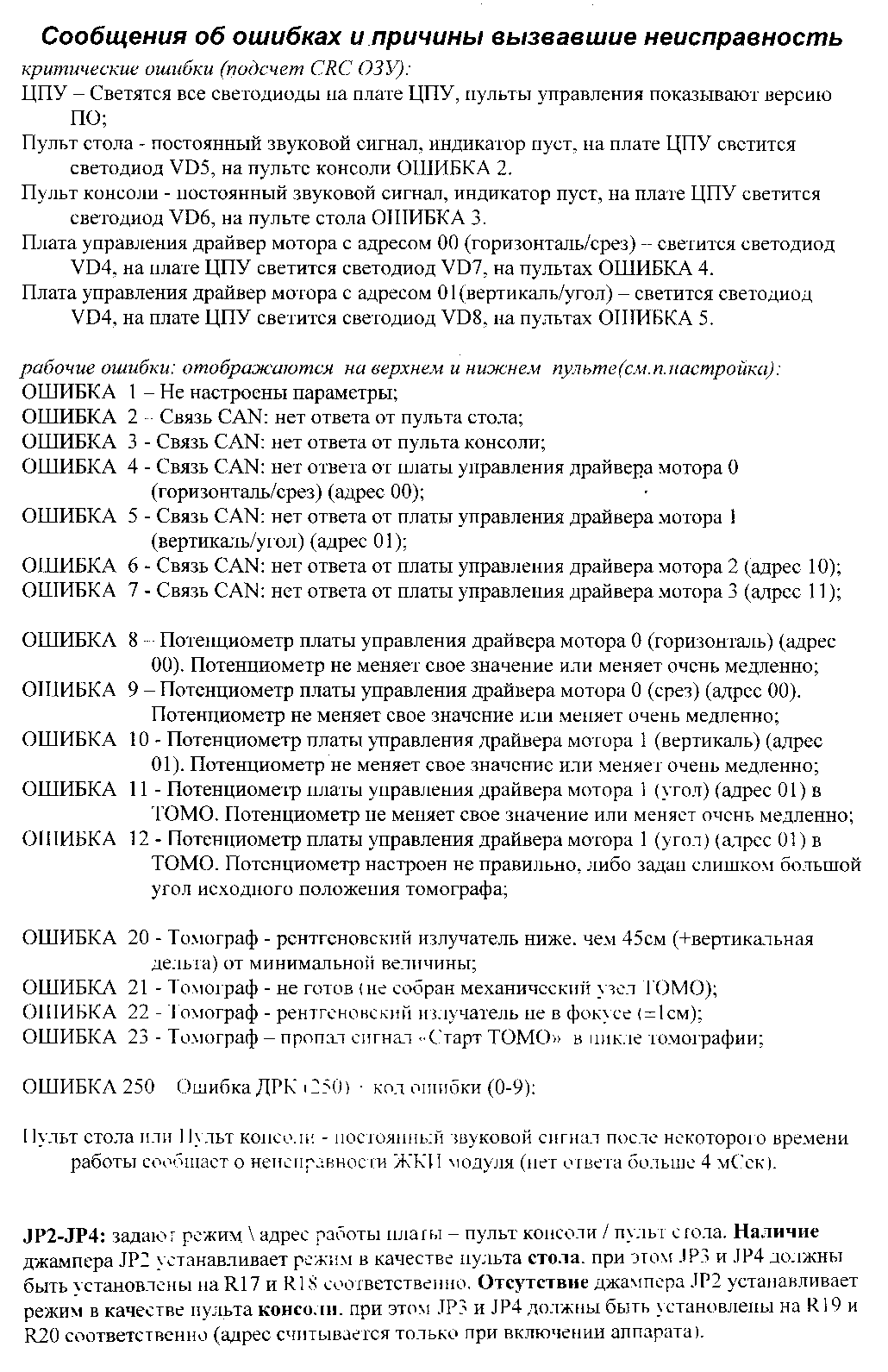

Вроде вот коды

kupagenДата: Среда, 02.Июл.2014, 18:27 | Сообщение # 34
Завсегдатай
У вас сообщений: 233
x-ray, физиотерапия, хирургия, диаг
OFFлайн
Беларусь

Dozer, это не похоже на ТОР-Х 650 (даже приблизительно).

M-IshevskДата: Четверг, 03.Июл.2014, 08:05 | Сообщение # 35
Завсегдатай
У вас сообщений: 258
рентгентехник
OFFлайн
Российская Федерация

Ижевск
dozer-, - ошибки то от стола какого-то, а тут речь о питающем. И как видно на снимке пульта достаточно старом.
Год выпуска аппарата какой?

sloniksДата: Четверг, 03.Июл.2014, 10:11 | Сообщение # 36
Техник
У вас сообщений: 307
Инженер
OFFлайн
Российская Федерация

Вологда
Цитата gomon ()
Что можно сделать?

У Вас есть техническое описание (описание ошибок и проведение программирования)?

Ошибка должна возникать при переключении фокусов, если так то скорее всего проблема в измерительной цепи тока накала.
Если ошибка возникает при переключении мест (трубок), то скорее всего проблема в контактах высоковольтных кабелей.

gomonДата: Четверг, 03.Июл.2014, 11:25 | Сообщение # 37
Стажер
У вас сообщений: 15
нет
OFFлайн
Российская Федерация

Красногорск
Цитата kupagen ()

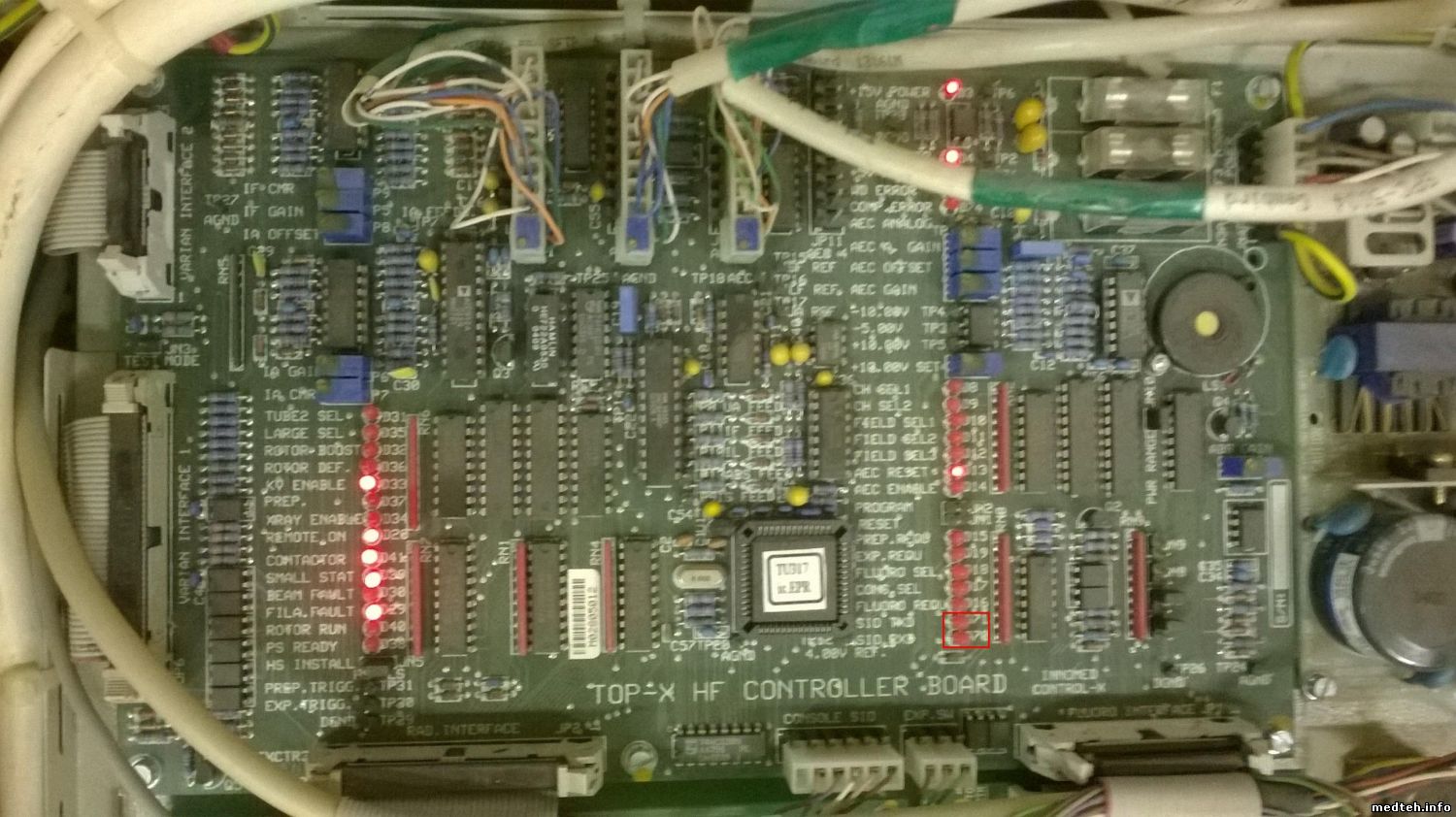

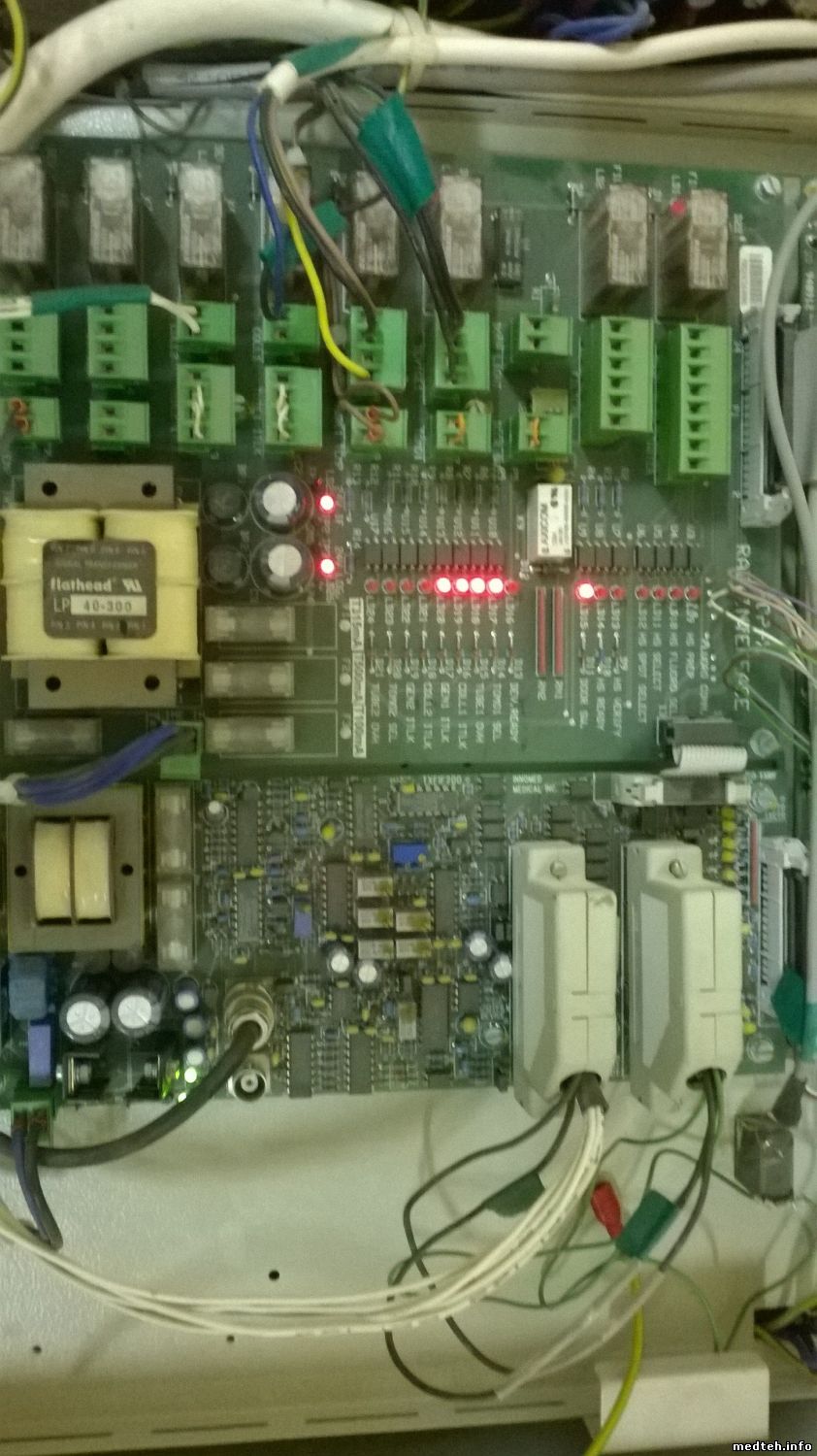

Можно попробовать поменять местами ВВ кабеля на излучателе. Что видно на платах накала в момент ошибки?

Вторая плата.
+- местами поменять, имеете ввиду? Не коротнет там ничего? unknown
Второй излучатель никогда не использовался... с самого подключения. Я не уверен, что он вообще подключен нормально.

Попробовал поменять ВВ кабели местами в генераторе. Имеется ввиду с ВВ кабелями второго излучателя сохраняя палярность. Тоже самое.


Сообщение отредактировал gomon - Четверг, 03.Июл.2014, 11:28

gomonДата: Четверг, 03.Июл.2014, 12:14 | Сообщение # 38
Стажер
У вас сообщений: 15
нет
OFFлайн
Российская Федерация

Красногорск
Цитата kupagen ()
Можно попробовать поменять местами ВВ кабеля на излучателе.

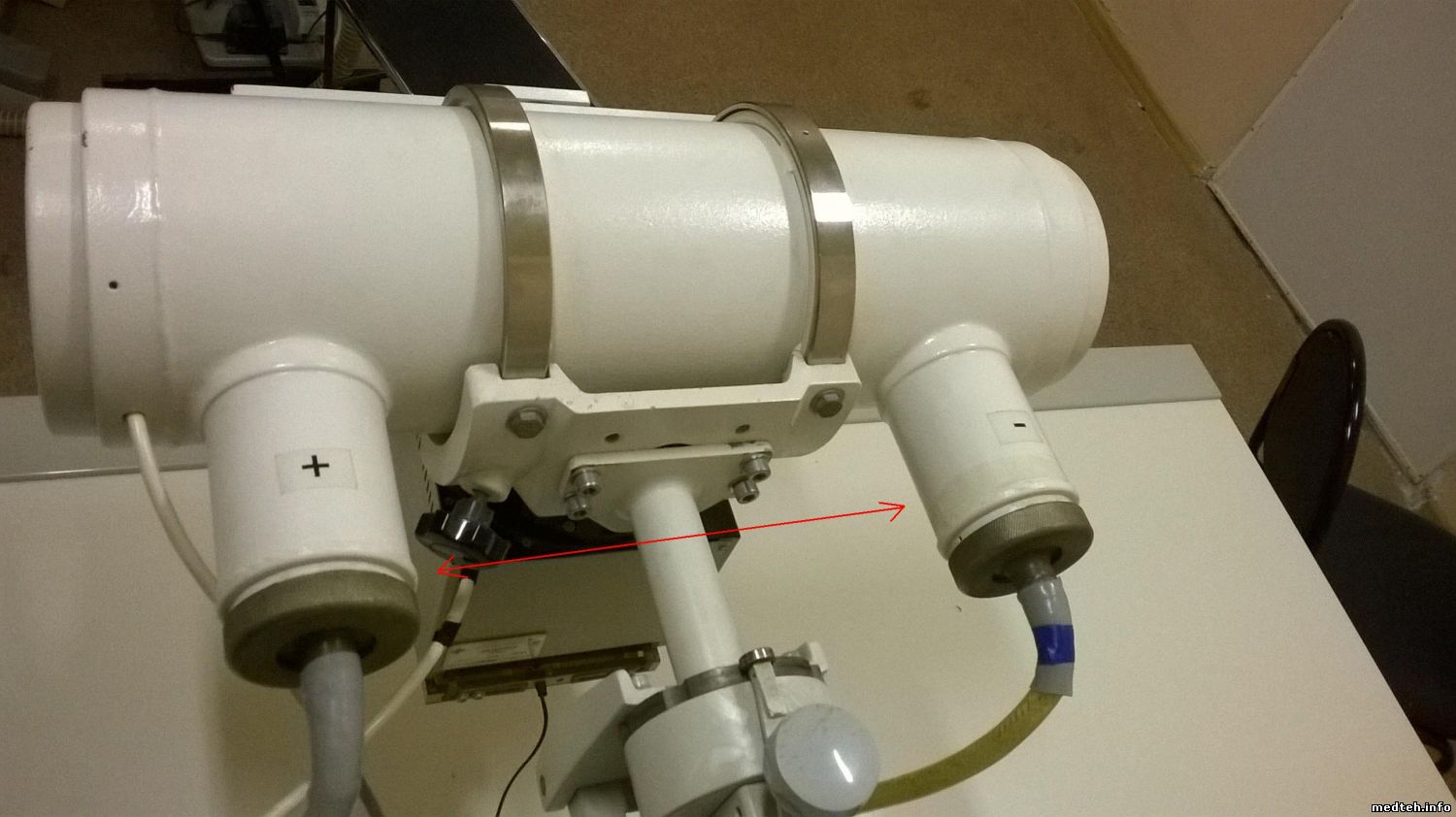

Эти, имеете ввиду?

gomonДата: Четверг, 03.Июл.2014, 12:22 | Сообщение # 39
Стажер
У вас сообщений: 15
нет
OFFлайн
Российская Федерация

Красногорск
Цитата M-Ishevsk ()
Год выпуска аппарата какой?

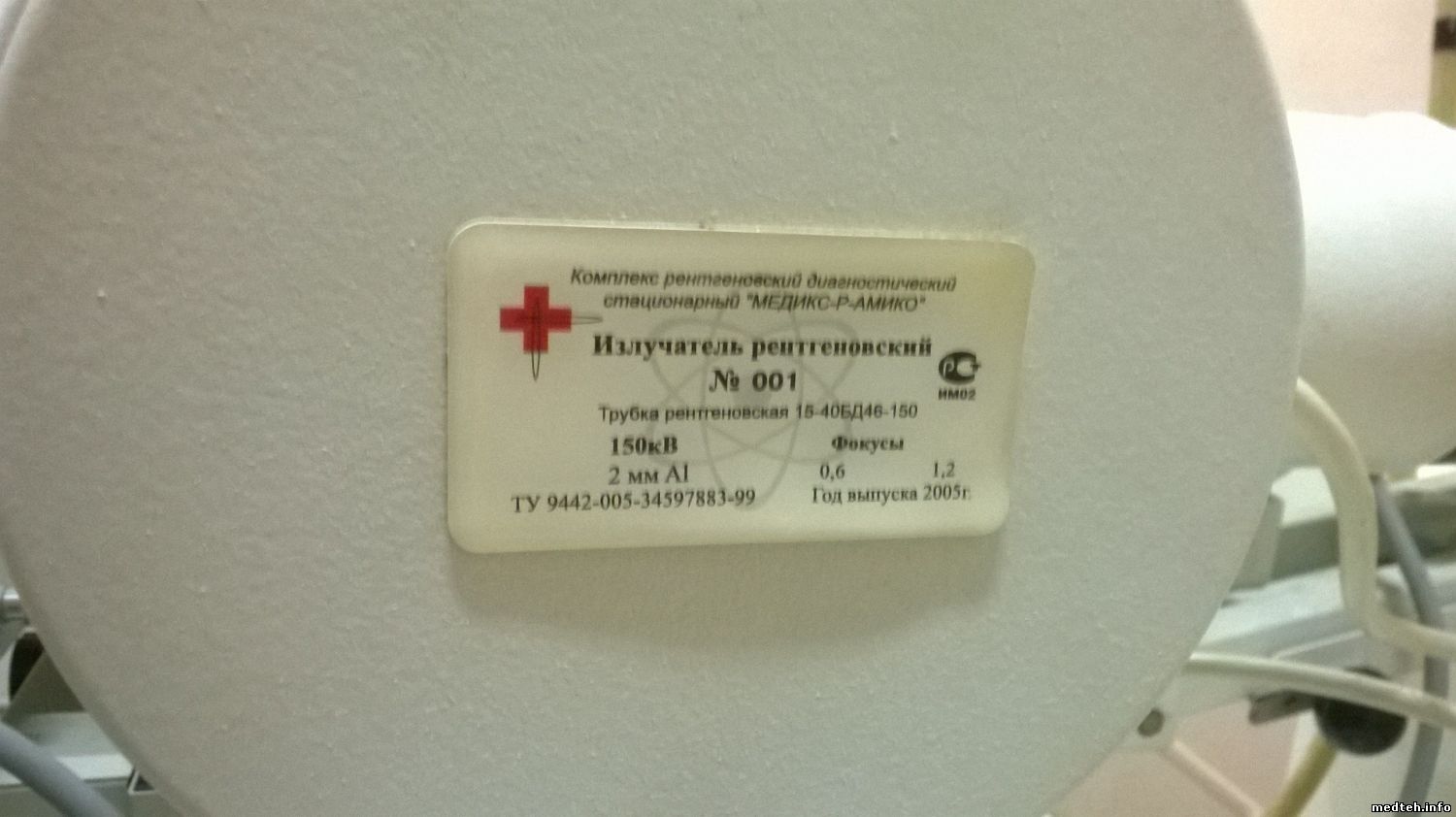

Сами излучатели 2005 года... а все остальное достоверно не известно. Эта установка тут как раз с 2005 года.

sloniksДата: Четверг, 03.Июл.2014, 13:04 | Сообщение # 40
Техник
У вас сообщений: 307
Инженер
OFFлайн
Российская Федерация

Вологда
Цитата gomon ()
+- местами поменять, имеете ввиду? Не коротнет там ничего?

Лучше пригласите инженера, который не первый раз занимается ремонтом и ТО рентгеновского оборудования. Что-то мне подсказывает, что Вас пригласили и Вы пришли впервЫе..

  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. ИВЛ Sechrist Millenni...[fyny (23.Дек.2024)]
2. Картриджи HIFU SMAS[sash19771 (21.Дек.2024)]
3. УЗИ Aloka Prosound Al...[ASPMaster (20.Дек.2024)]
4. КУПЛЮ/ПРИМУ в дар эле...[shabalov10 (20.Дек.2024)]
5. ИВЛ для новорожденных...[top_ed (19.Дек.2024)]
6. Монитор прикроватный ...[rodnmuzvn (19.Дек.2024)]
7. Аппарат передвижной «...[JesII (19.Дек.2024)]
8. Стерилизатор плазменн...[Элимхан (19.Дек.2024)]
9. Автоматическая переда...[Oldboy (19.Дек.2024)]
1. Офтальмологическая ус...[31.Окт.2024]
2. Cardinal-Health-VELA-...[03.Окт.2024]
3. Service Manual HAMILT...[02.Окт.2024]
4. Mindray DC-7 (ПО)[09.Сен.2024]
5. Руководство по эксплу...[26.Авг.2024]
6. Пароли для принтеров ...[20.Авг.2024]
7. СПГА-100-1-НН РУКОВОД...[05.Июн.2024]
8. Accuvix v20 - Service...[11.Апр.2024]
9. ГП 40 МО[19.Мар.2024]
10. Сервисный мануал пере...[07.Мар.2024]
1. VladF[22.Дек.2024]
2. andrey162007[21.Дек.2024]
3. amgadm[20.Дек.2024]
4. Lerena[20.Дек.2024]
5. maxxv[20.Дек.2024]
6. shabalov10[20.Дек.2024]
7. ivaschkov2010pavevl[20.Дек.2024]
8. Alihanov[20.Дек.2024]
9. dimfo[20.Дек.2024]
10. Vitalii[19.Дек.2024]
МастерБаку[582]
Yulana34[177]
Serg74[160]
Dimitrius[129]
naves[121]
РОМУЛ[120]
bektyish[120]
madmac[116]
Алекс-200[114]
begun_a[112]
