В общем, есть палатник "Ренекс" от Гелпик. После включения пишет: "Тест периферии" и всё ... Подъёмник и подсветка работают. Теперь включайте воображение, так как точное название плат не знаю, родных схем нет, опишу по подходящим проводам. Анализ показал: вылетел диодный мост на плате, которая управляет твердотельными релюхами, также на неё приходит сигнал с пульта и с "головы". Перепаял диоды, не помогло. Поменяли эту плату - не помогло. В аппарате куча микросхем MAX488 для передачи инфы между платами, стоят в "голове", на пульте, на этой плате. Предполагаю, нет ответа от одной из плат, но как вычислить от какой? Ваши мысли? ... .
pav35, обратиться напрямую на ГЕЛПИК непробывали? вроде как адекватный сервис - думаеться проконсультируют и ценник на трубку прикинуть сразу можно будет от чего отталкиваться - трубка в моноблоке без вращения анода и размер фокусных пятен анода - 0,6х0,6 мм и 1,4х1,4 мм , мощность всего моноблока 3.2кВТ
Дата: Понедельник, 04.Окт.2010, 13:40 | Сообщение # 7
Участник
У вас сообщений: 51
Электромеханик
OFFлайн
Российская Федерация
Оренбург
Приветствую. Очень необходимы схемы с описанием на палатный "Ренекс" от Гелпик. Искал в хранилище, ссылка в каталоге есть, а самой документации нет, закиньте, пожалуйста. Заранее благодарен.
Было сделано очень много снимков на предельных параметрах. В результате при включении , выбивало основной автомат включения: разобрал, заменил все 4 ИГБТ транзистора в инверторе, и заменил резистор 51 Ом 10W, на плате питания. Инвертор работает, проверяли на нагрузке- лампочка параллельно нагревателю в 3 кВТ. лампочка горит, при подключении моноблока Нет высокого , лампочка подключенная параллельно не горит, при этом идет отбор мощности от блока питания - садится напряжение на блоке конденсаторов. сделал вывод, что моноблок не исправен.
Разобрал моноблок (т.к он не исправен, а за замену завод запросил 300к. и чтобы убедится окончательно решил влезть, все равно придется менять.)

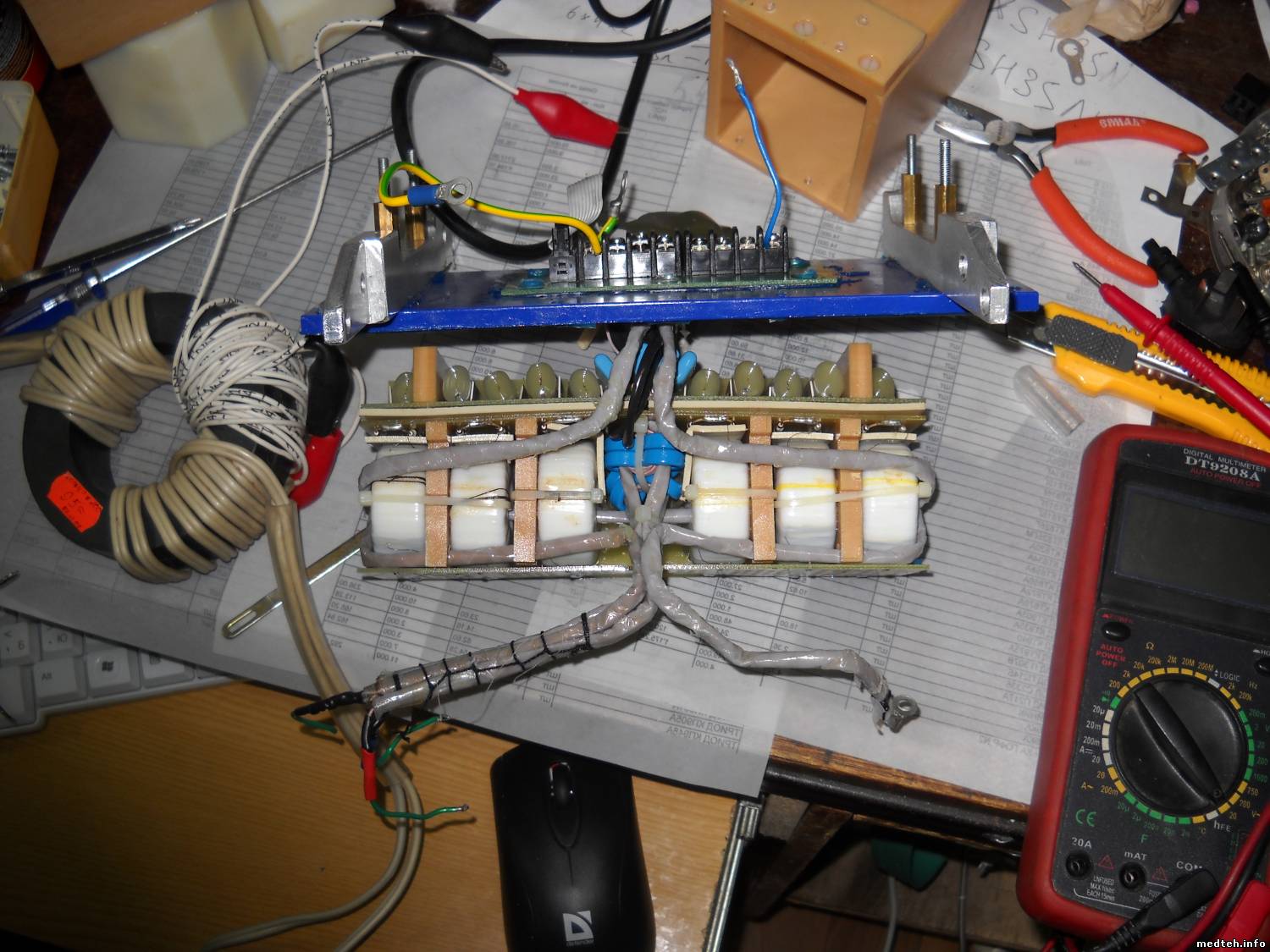

Трубка на вид исправна, накал- светится, крепленода, не разбирал, чтобы не сбить заводские настройки. Следов высоковольтного пробоя не обнаружил, внутри 6 секций трансформаторов, включено последовательно , первичка параллельно.
Есть ли у кого-нибудь схема, самого моноблока ? очень помогла бы.
P.S. Кто-то спрашивал, про марку трубки, осмотрел трубку, маркировки у нее нет никакой, завтра выложу фото внутрянки. и трубки
Дата: Четверг, 07.Окт.2010, 14:33 | Сообщение # 11
Участник
У вас сообщений: 51
Электромеханик
OFFлайн
Российская Федерация
Оренбург
И так: Во первых отсутствовало напряжение -300 В( на одном из плеч конденсаторного блока) ----> проблема в неисправности диодного моста, при чем сам мост звонится, и каждый отдельный диод исправен. но в целом мостик не выдает нужного напряжения( продиагностировал, отсутствием потенциала в -300 В на выходе диода(-))
далее получили 600 вольт на инверторе моноблока. опять уперлись в неисправность моноблока. решили проверить трубку Результат : Проверка трубки при помощи аппарата АФ-3 -1 (Франклин) показало что труба "газует", не смотря на то что есть свечение накала. при более тчательном осмотре , заметили следы масла внутри трубки.

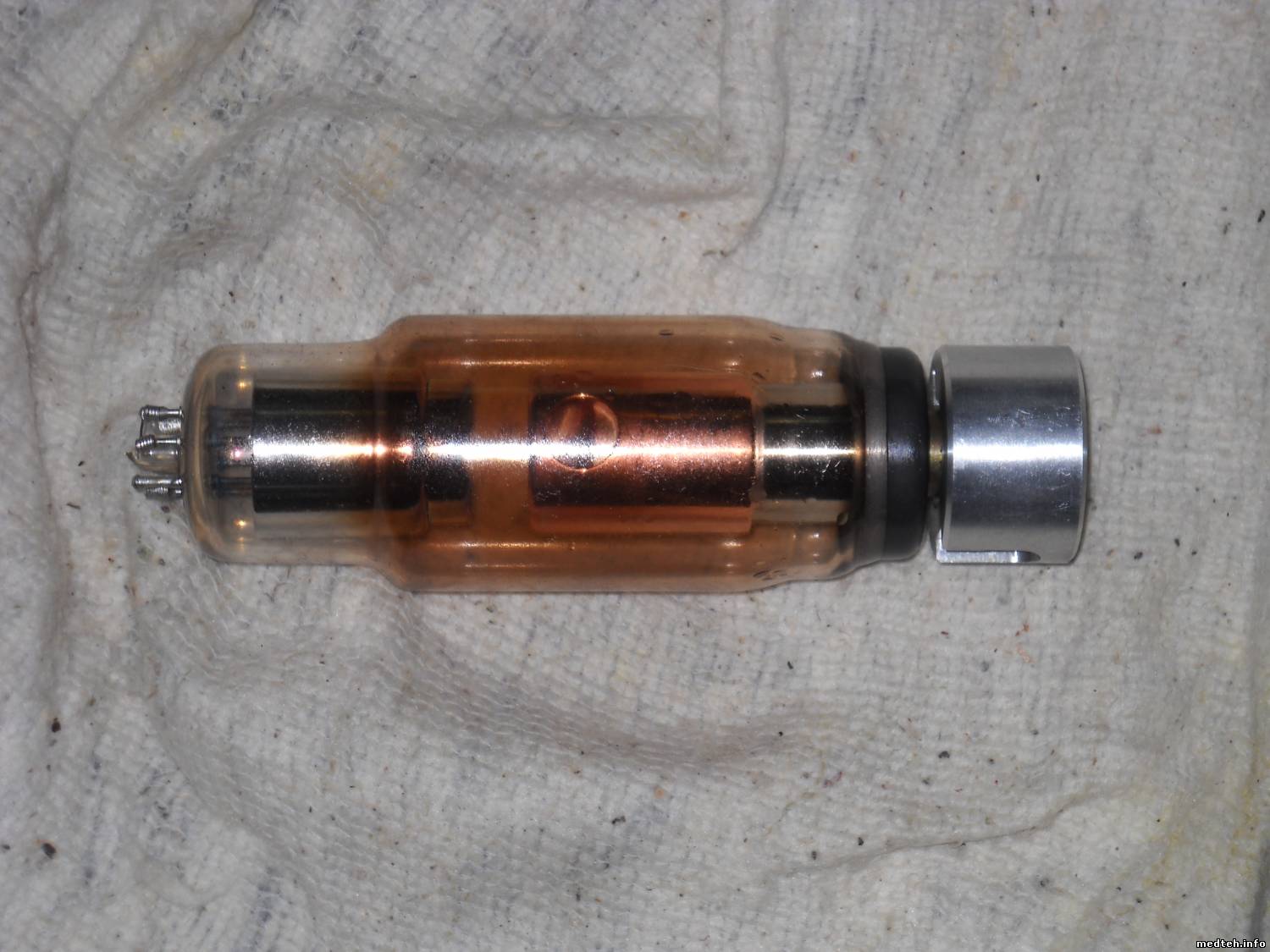

Теперь вопрос: Кто знает маркировку трубки в Палатном ренекс Гелпик, т.к на трубке нет ни маркировки, не завода производителя. или кто знает её аналог.
Дата: Четверг, 07.Окт.2010, 19:38 | Сообщение # 12
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
Quote (Galeew)
за замену завод запросил 300к
Если имеются контакты с заводом - то это самый надёжный путь. А при контроле параметров следует стоять рядом с проверяющим с секундомером в руках и осчитывать перерывы между снимками.
Дата: Пятница, 08.Окт.2010, 08:44 | Сообщение # 14
Участник
У вас сообщений: 51
Электромеханик
OFFлайн
Российская Федерация
Оренбург
Quote (Алекс-200)
Если имеются контакты с заводом - то это самый надёжный путь.
300к для наших больниц многовато, да и обидно отдавать такую сумму, за трубку стоимостью -30 + трансформаторный блок+ деньги за зарядку моноблока, (есть фирмы которые занимаются этим в пределах досягаемости)
Дата: Четверг, 21.Янв.2021, 17:21 | Сообщение # 15
У вас сообщений: 262
рентгентехника
OFFлайн
Российская Федерация
Белые ночи
Приветствую, коллеги. Дабы не плодить темы, задам вопрос здесь, так как тема в общем одна. Как откалибровать рентгеновский излучатель и РПУ? Пред история такова. Поступил в ремонт данный девайс в конце прошлого года с проблемой ЧЁРНОГО дыма из РПУ. Вскрытие выявило отгорание + силовой шины питания моноблока от батареи конденсаторов . Понятно, что дыма без перегруза питальника не бывает . Продолжил смотрины и нашёл поджаренные резюки в измерительной цепи тока трубки, что говорит о больших проблемах в моноблоке, а конкретно о пробое. Ну, дальше всё по накатанной, вскрытие, разборка, проверка компонентов и изоляции изделия. Да в моём стоит итальяшка OX/110-5 , в ответ на первый пост темы Пробой нашёлся в катодном барьере, лёгкий нагар и дырочка с волос диаметром . А далее сборка, заливка масла под жутким вакуумом, тренировка и проверка, которая выявила превышение тока снимка в два раза от расчётно-заданного. В общем мАсы держит, а время снимка в два раза меньше от расчётно-заданного, и имеется завал кВ на режимах больше 70 кВ, что я могу объяснить только лимитированной мощностью БП. Как то так. В общем, надо калибронуть - у кого есть метода, софт и научения? Да, забыл отметить - аппарат 2014 г.
Сообщение отредактировал ЦЕХ - Четверг, 21.Янв.2021, 17:24
Дата: Четверг, 04.Мар.2021, 11:50 | Сообщение # 16
У вас сообщений: 262
рентгентехника
OFFлайн
Российская Федерация
Белые ночи
И снова здравствуйте.
ЦитатаЦЕХ ()
В общем, надо калибронуть, у кого есть метода, софт и научения? Да, забыл отметить - аппарат 2014 г.
Связался с официалами, прислали софт, но без объяснений, что и куда. Вообще, реакция у них на мои вопросы оказалась очень вялая То ли, вирус у них всех бывалых покосил, то ли лень свой бренд поддержать. Застрял я на моменте подключения компа к РПУ, вроде и СОМ железный, и софт той версии, но нет, блин, коннекта . Осликом проверил шину, запрос с компа идёт, а ответа от РПУ нет. Вопрос к народу: кто этим занимался и может помочь? Может перемычку хитрую где-то надо поставить?
Вопрос к народу: кто этим занимался и может помочь? Может перемычку хитрую где-то надо поставить?
Ага, даже две и паяльником потыкать А теперь по порядку. Официалы нынче подключаются к РПУ через свой переходник USB-RS422, который стоит теперь в каждом их аппарате. На "моём" дедушке его нет, но при этом на плате пульта распаян RS232, который "висит" в воздухе , вход-выход приходят на джамперы и RS422 для внутриштативного обмена, вход-выход которого тоже приходят на джамперы В общем, 2 кроссировки и получаем RS232-RS422! При этом
ЦитатаЦЕХ ()
застрял я на моменте подключения компа к РПУ, вроде и СОМ железный, и софт той версии, но нет блин коннекта. Осликом проверил шину, запрос с компа идёт, а ответа от РПУ нет.
Коза оказалась в отсутствии сигнала СТРОБ, вход синхро MAX232 на плате соединён со входом MAX485 Выход которой и идёт на внутрянку RS422, соответственно протокол не протокол . Что хотели реализовать разрабы, я могу только догадываться, в моём случае пинцет, скальпель, фен и 3 см МГТФ Всё, переходник RS232- RS422 на борту! Законнектился , сегодня займусь калибровкой рентгеновского излучателя
Дата: Пятница, 23.Апр.2021, 00:06 | Сообщение # 18
Заглянувший
У вас сообщений: 2
Инженер
OFFлайн
Российская Федерация
Москва
"Что хотели реализовать разрабы" - это выход под эмулятор для отладки, когда пульт писали в 2005 году. По поводу перходников USB-RS422: они разные. От последнего поколения к старому не подходит и наоборот тоже. Сразу выгорает. В новых нет строба данных.
сегодня займусь калибровкой рентгеновского излучателя
Позанимался, и не хрена хорошего не получил. После автоматической юстировки стало ещё плохее "пациенту" Токи накала упали, так что время снимка стало 5 секунд Внятных инструкции от сервиса не получил. Порекомендовали поменять юстировочные коэффициенты блока накала, которые я не смог прописать в ЕПРОМ накала, после чего было предложено махнуть МК платы накала. Заказал, съездил в командировку, пока ждал чипы. По прибытию микросхем зашил присланный НЕХ, "поколдовал" с феном и микроскопом и заимел ошибку с блоком накала, теперь даже на юстировку попасть не могу. Заливаю родную прошивку, получаю попу, описанную выше. Что-то я подустал от этого Франкинштейна ...
