Дата: Четверг, 07.Ноя.2013, 10:19 | Сообщение # 45
Участник
У вас сообщений: 169
Инженер-медтехник
OFFлайн
Российская Федерация
г. Оренбург
Проблема со старым Алимпом, одно из пары колец греется из родных, так что аж корпус расплавило.. нашли другую пару, та жа самая история, на одной паре оба кольца греются. Проверял кольца на всех каналах при следующих параметрах: интенсивность-100%, частота импульсов- 100 и 10 Гц. куда копать?
Дата: Четверг, 07.Ноя.2013, 13:58 | Сообщение # 46
У вас сообщений: 410
инженер
OFFлайн
Украина
Украина
Цитатаorentoxic ()
куда копать?
В сторону выходного каскада, подобное наблюдается когда появляется постоянный ток, просмотрите цепочку кт608-кт608-кт809, а особое внимание уделите диодам кд202 в коллекторной цепи выходного транзистора
Принесли на ремонт АЛИМП, по всей видимости старый, но схема не совсем та, что есть в хранилище (нет диодных мостов в корпусе) . 8 выходов на индукторы, 8 выходов на электроды. Оказались неисправны транзисторы 608б. Вопрос: сколько вольт должно приходить с платы питания на плату усиления?
Дата: Четверг, 07.Апр.2016, 20:02 | Сообщение # 53
Заглянувший
У вас сообщений: 3
Инженер
OFFлайн
Украина
Киев
Подниму тему. Не работал старый алимп с предысторией "что-то взорвалось/хлопнуло и задымелось". Скачал здесь на форуме схему, в ней указаны три точки: 5, 17, 46 В по питанию. Замерил - +5 и +46 на месте. Вместо +17 оказалось 500 мВ, пошел дальше - на С2 и С3 (они после моста) 2,5 В, на диодном мосте VD6 тоже самое. Выпаял, проверил мост, оказался полудохлым.
Заменил мост на kbpc308, прибор включается, индуктор поочередно ставил на каждый канал, везде работает, НО резистор R12 2Вт (включен после моста прямым включением) штатный быстро разогревается до градусов 70 (палец не удержишь). Он был потемневший, заменил на всякий случай на новый, нагрев все равно такой же.
Я так понимаю, он не должен на столько греться ? Превышение тока и нужно смотреть каскады ?
Сообщение отредактировал 694338 - Пятница, 08.Апр.2016, 19:36
Дата: Воскресенье, 30.Окт.2016, 19:04 | Сообщение # 56
Стажер
У вас сообщений: 4
Ремонтник разных приборов (раньше)
OFFлайн
Российская Федерация
Курск
Привет всем!
У первого старинного варианта рабочие напряжения стабилизаторов прописаны - 17 и 46 вольт. Хотя непонятки с этими напряжениями в схеме есть.
А какие у более современных?

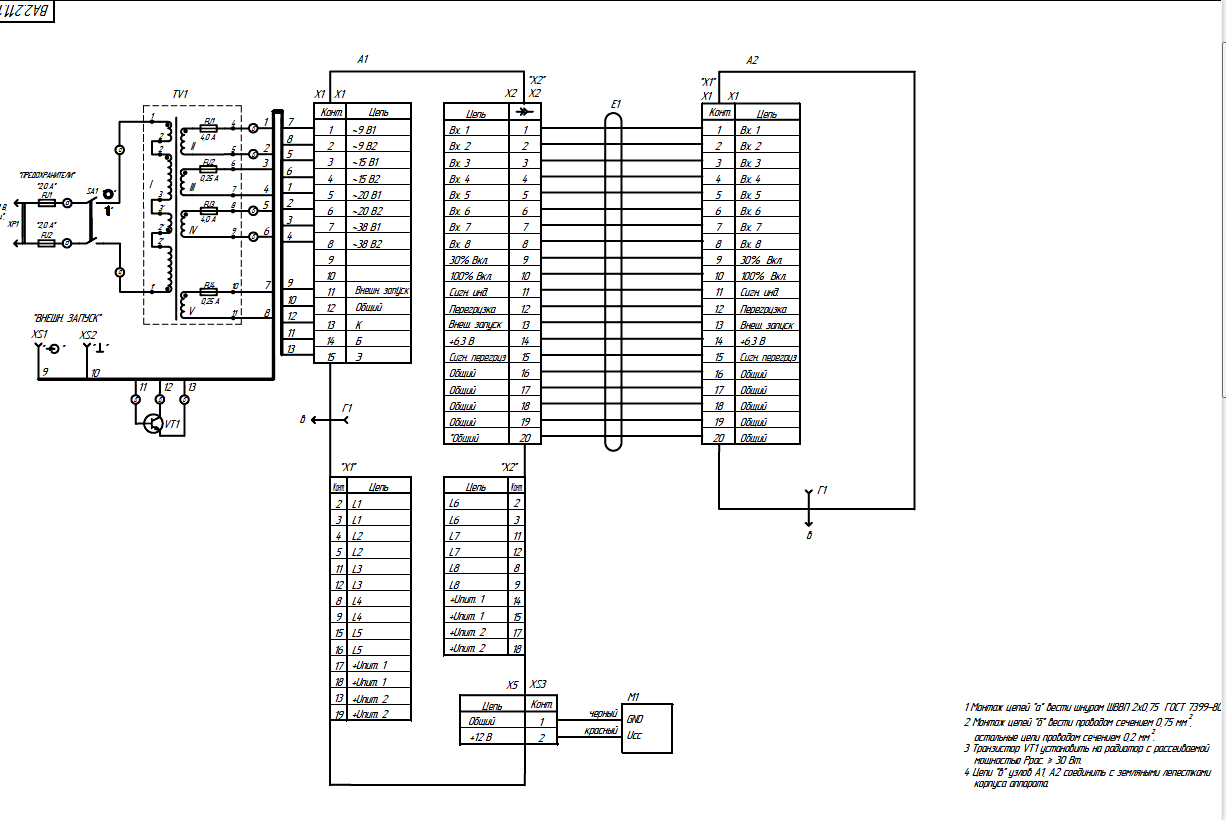

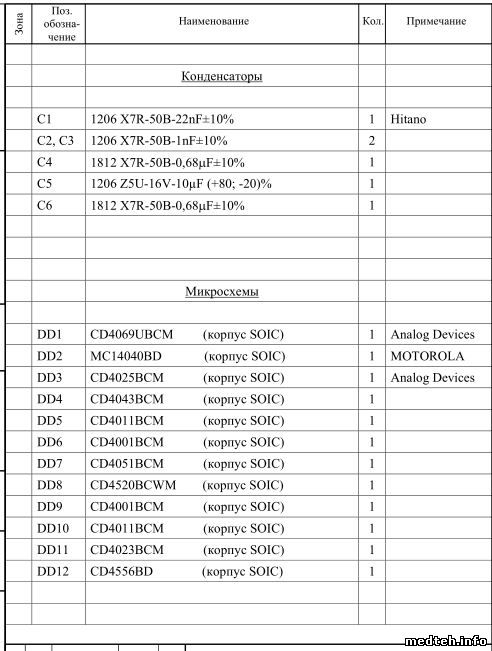

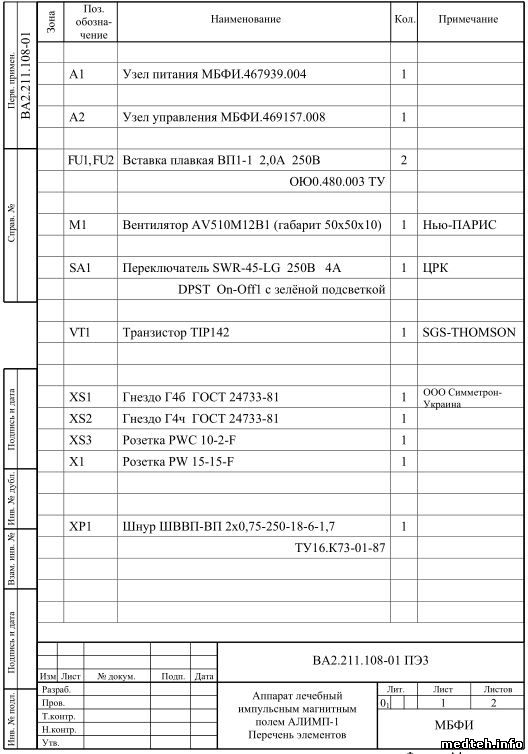

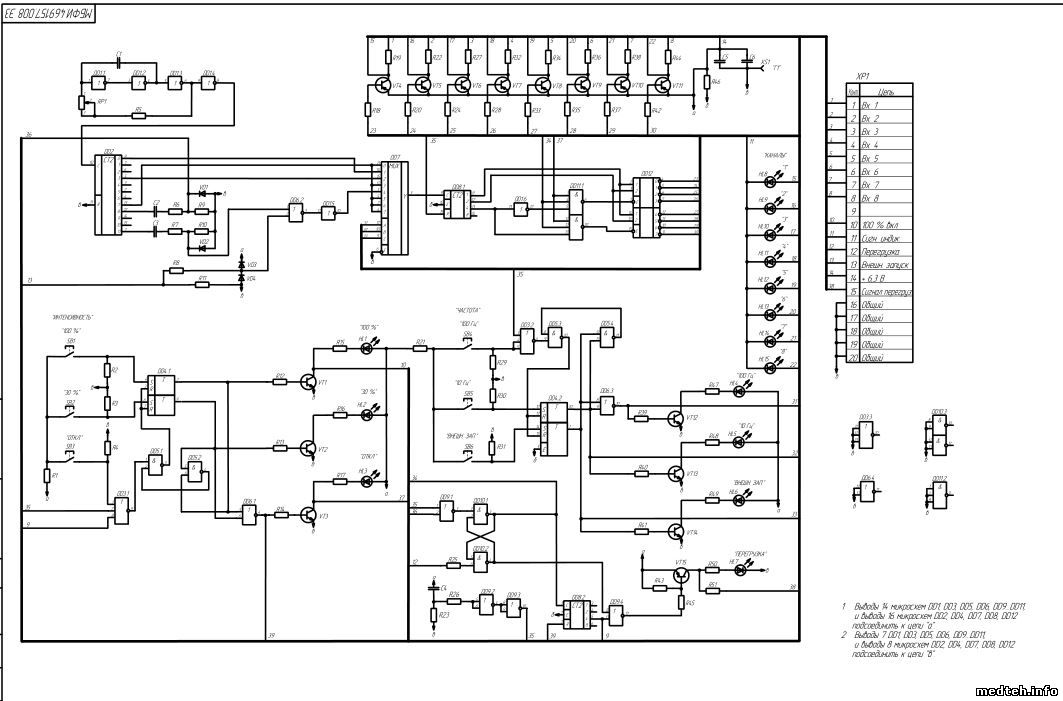

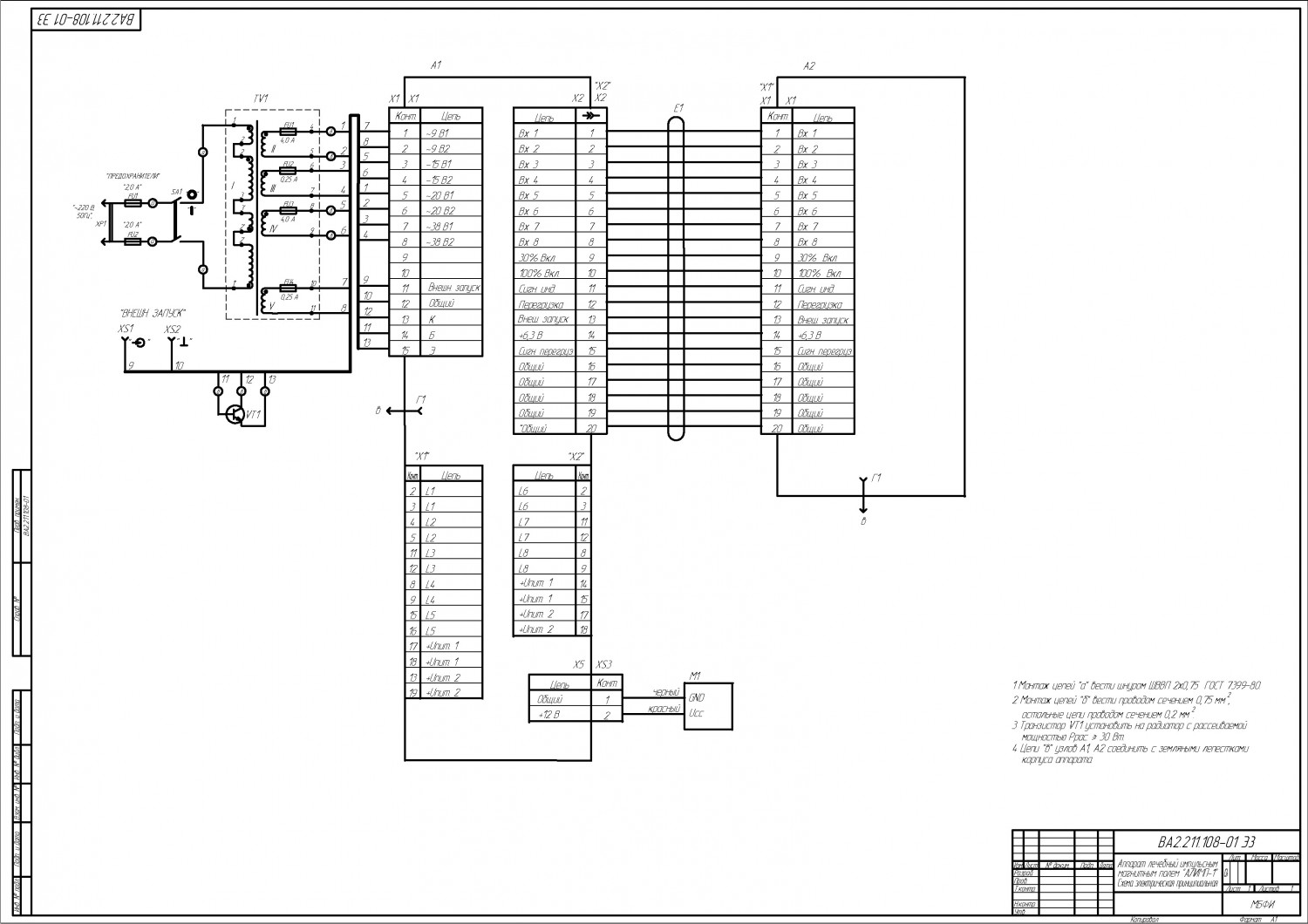

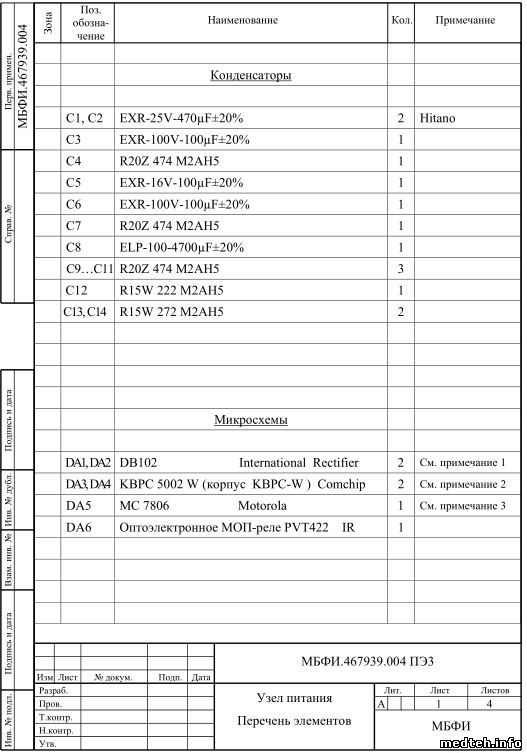

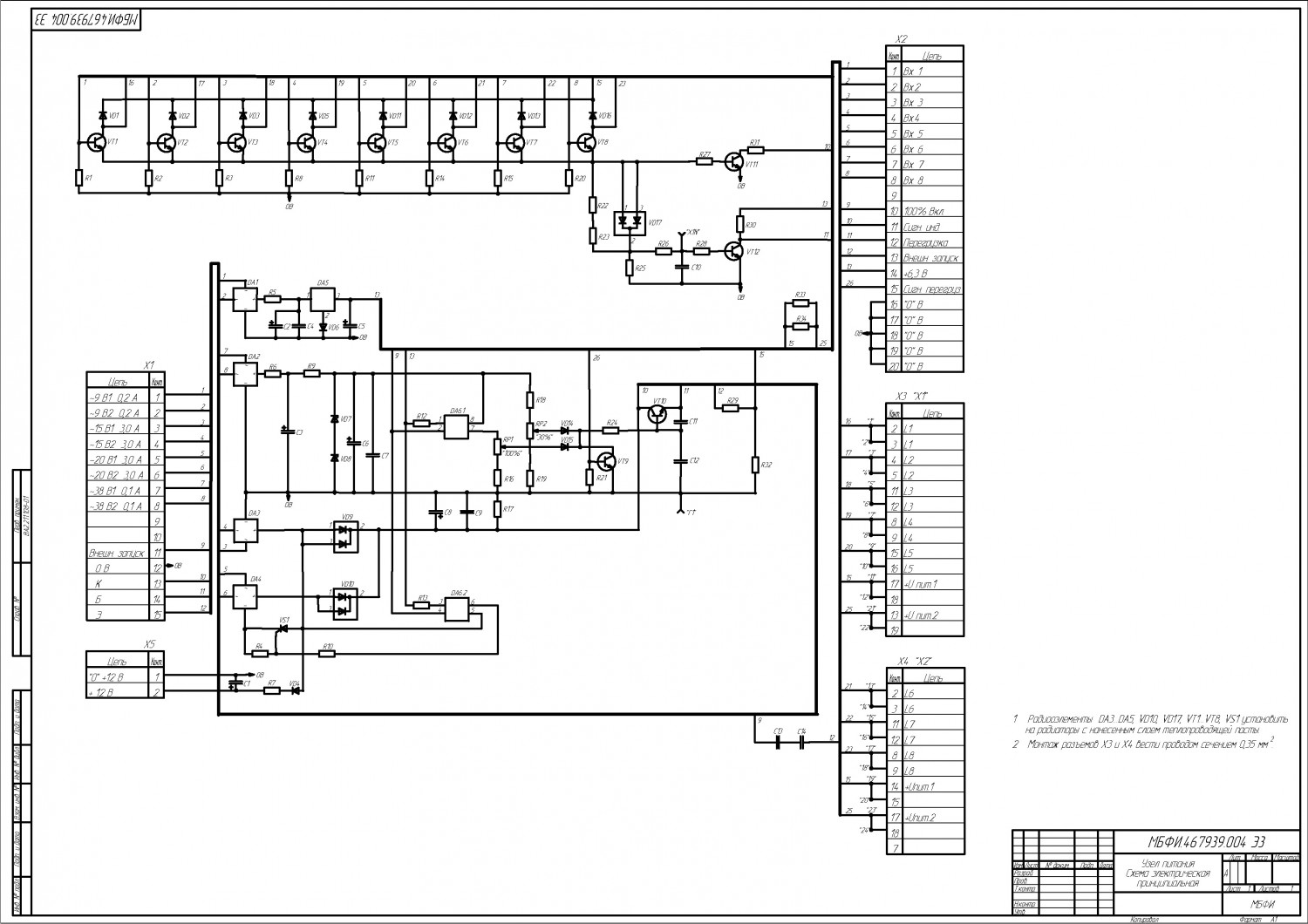

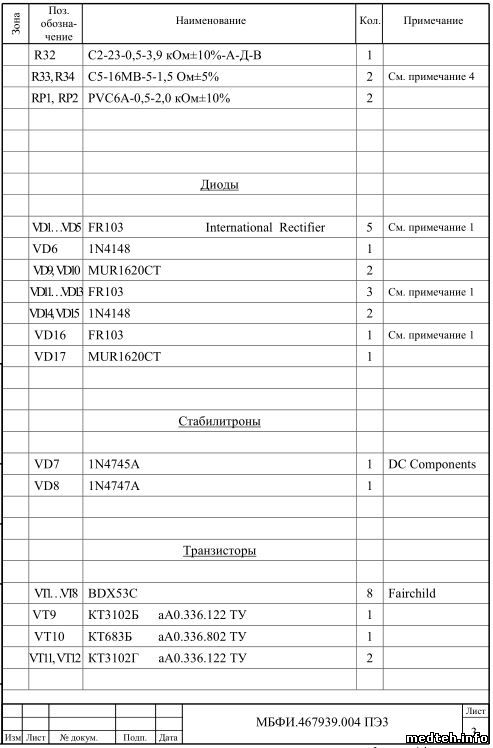

например, в блоке МБФИ.467939.004Э3, судя по номиналам элементов, напряжение выходе стабилизатора можно установить в пределах (примерно) 5 - 12 (30%) или 21 - 33 (100%) вольта.
Вопрос 1: а сколько нужно? Предположим, при ремонте с заменой потенциометра - какие напряжения выставлять? или настраиваются токи - тогда какие номиналы?
Вопрос 2: м.б., кто-нибудь знает напряжения (или токи) для модификации с переключением интенсивности 15-30-50-75-100% ?
Вопрос 3: кто знает распайку варианта с разъемом "Скарт"? или другая формулировка: труба подключается к питанию "+Uпит 1" или же к "+Uпит 2", которое через доп. резисторы? Сл.
Дата: Пятница, 27.Янв.2017, 12:20 | Сообщение # 60
Заглянувший
У вас сообщений: 2
Инженер-электронщик
OFFлайн
Украина
Киев
Добрый день! Помогите пожалуйста с перченем элементов и обмоточных данных трансформатора и соленоидов Аппарата Алимп-1 1989 года выпуска. Может у кого-то есть паспорт целиком со всеми данными и описанием принципа работы. И еще интересует такой вопрос: "Какое назначение в аппарате внешнего запуска? Это только для регулировки или у него есть еще какое-то назначение?" Заранее спасибо
Дата: Пятница, 17.Фев.2017, 15:38 | Сообщение # 61
Заглянувший
У вас сообщений: 2
Инженер-электронщик
OFFлайн
Украина
Киев
Здравствуйте, буду очень признателен если у кого-то найдется паспорт и схема на старый аппарат Алимп-1 1989 года выпуска. Можно отправить на почту inzhener2018@yandex.ua. Заранее благодарю
Дата: Суббота, 18.Фев.2017, 12:31 | Сообщение # 63
Стажер
У вас сообщений: 4
Ремонтник разных приборов (раньше)
OFFлайн
Российская Федерация
Курск
Привет!
ЦитатаVsevolod89 ()
схема на старый аппарат Алимп-1 1989 года выпуска. Можно отправить на почту inzhener2018@yandex.ua.
2-а куска схемы на первой странице (Дата: Суббота, 01.Дек.2012, 12:07 | Сообщение # 37) - не то? .
А схема/документация/информация есть? хотя бы частично - распайка скарта и рабочие напряжения. Задавал в прошлом году вопрос на соседней ветке - тишина.
Цитата
У первого старинного варианта рабочие напряжения стабилизаторов прописаны - 17 и 46 вольт. Хотя непонятки с этими напряжениями в схеме есть.
А какие у более современных?
например, в блоке МБФИ.467939.004Э3, судя по номиналам элементов, напряжение выходе стабилизатора можно установить в пределах (примерно) 5 - 12 (30%) или 21 - 33 (100%) вольта.
Вопрос 1: а сколько нужно? Предположим, при ремонте с заменой потенциометра - какие напряжения выставлять? или настраиваются токи - тогда какие номиналы?
Вопрос 2: м.б., кто-нибудь знает напряжения (или токи) для модификации с переключением интенсивности 15-30-50-75-100% ?
Вопрос 3: кто знает распайку варианта с разъемом "Скарт"? или другая формулировка: труба подключается к питанию "+Uпит 1" или же к "+Uпит 2", которое через доп. резисторы?
Здравствуйте, кто может подсказать, в чем причина не работы ,Алимпа-1, электроды рабочие, сеть есть но при запуске процедуры не бегает индикатор кольцевых электродов, как проверить и что это может быть?
ребята кто может помочь ??? поступил на ремонт магнитотерапевтический аппарат АЛИМП-1 .посмотрел я его и выяснил что занимжанное напряжение питания которое поступает с платы питания .при тщательной осмотре я определил что микросхема стабилизатора неисправно ..а вот названия самой микросхемы всё что я на корпусе увидел 42EH3...не мог в инете найти ..может кто знает ..и на схемах которые в хранилище лежат я не нашел ...
У кого есть документация на Алимп-1, пожалуйста, выложите в свободный доступ, не в файловое хранилище. Вообще доступ к хранилищу на этом сайте следует сделать не за сообщения на форуме, а за добавленные файлы, т.е., если закачал что-то в хранилище, то можешь и скачать оттуда.
Не работал старый алимп с предысторией "что-то взорвалось/хлопнуло и задымелось". Скачал здесь на форуме схему, в ней указаны три точки: 5, 17, 46 В по питанию. Замерил - +5 и +46 на месте. Вместо +17 на выходе кр142 оказалось 500 мВ, пошел дальше - на С2 и С3 (они после моста) 2,5 В, на диодном мосте VD6 тоже самое. Выпаял, проверил мост, оказался полудохлым.
Заменил мост на kbpc308, прибор включается, индуктор поочередно ставил на каждый канал, везде работает, НО резистор R12 2Вт (включен после моста прямым включением) штатный быстро разогревается до градусов 70 (палец не удержишь). Он потемневший от перегрева, заменил на всякий случай на новый, нагрев такой же.
Я так понимаю, он не должен на столько греться ? Превышение тока и нужно смотреть каскады ?
Сообщение отредактировал 694338 - Пятница, 08.Апр.2016, 19:36
Вообще, доступ к хранилищу на этом сайте следует сделать не за сообщения на форуме, а за добавленные файлы, т.е., если закачал что-то в хранилище, то можешь и скачать оттуда.
там две микросхемы стоят одна 42ЕН 3 А другая микросхема стабилизатора напряжения v4 K10 ...маркировку одной к142ен 3 а другой маркировки я не могу определить ...написано микросхема стабилизатора напряжения v4 K10.ребята подскажите кто может ....и еще на выходе блок питания какие должны быть напряжения ????
Всё, нашёл неисправность ... На выходе блок питания присутствуют следующие напряжения 5 вольт 17 вольт ... И ещё одно напряжение 40 вольт должно быть с дополнительного каскада выполненного на транзисторах ... Ёще были неисправны выходные транзисторы КТ809а ...
Не могу разобраться в чём может быть причина. При интенсивности в 30% 10-100Гц выходы 5-8 как и положено мигают поочередно, а вот 1-4 статично горят, не мерцая. А при интенсивности 100% все выходы мигают, как и положено. Где может быть причина такой неисправности? P.S. При отключении платы логики индикаторы ведут себя также, т.е. при 30% - 1-4 горят статично, 5-8 не горят вовсе. При 100% - все не горят. .
Цитатаnafis-77 ()
на выходе блок питания присутствуют следующие напряжения 5 вольт 17 вольт
При включении интенсивности на 30% сколько должно быть напряжение на выходе, где 17В?
Сообщение отредактировал krutoyal - Понедельник, 17.Окт.2016, 11:02
