Электростимулятор четырёхканальный "Миоритм-040" (Россия)
YRA46Дата: Воскресенье, 06.Дек.2009, 13:49 | Сообщение # 1
Стоматология, Стерилизация
OFFлайн
Российская Федерация

г. Курск
Регистрационное удостоверение ФСР 2010/08221 от 09.07.2010 года на Электростимулятор четырехканальный малогабаритный "Миоритм-040", производства ФГУП "НПП "Сигнал", Россия, г. Санкт-Петербург.
Не действует согласно подпункту «б» пункта 2 постановления Правительства Российской Федерации от 27.12.2012 № 1416

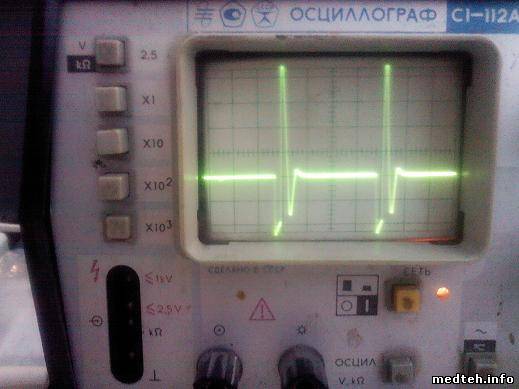

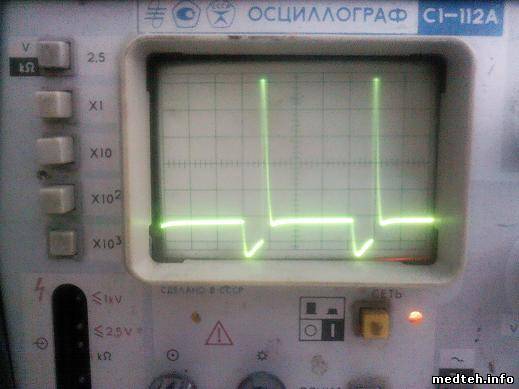

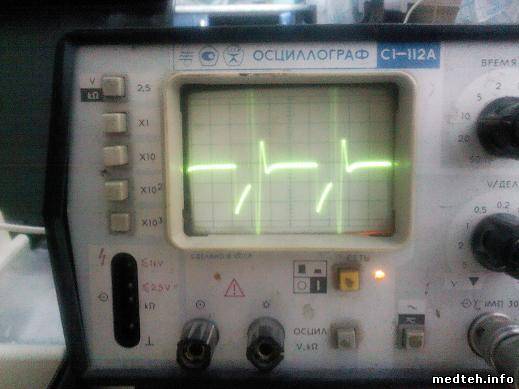

Принесли "Миоритм-040" после ремонта радиолюбителем ireful
Кабели пациента разные, аппарат, вроде, живой, но надо по науке проверить. хотя бы руководство пользователя почитать ...

agolendaДата: Вторник, 22.Май.2012, 11:49 | Сообщение # 2
Стажер
У вас сообщений: 23
инженер
OFFлайн
Российская Федерация

Щегловск
Думаю, что вопрос давно не актуален. Однако, коли попалась в руки инструкция - грех не добавить;)! Положил в хранилище.

YRA46Дата: Вторник, 22.Май.2012, 12:30 | Сообщение # 3
Стоматология, Стерилизация
OFFлайн
Российская Федерация

г. Курск
agolenda, спасибо ...вопросы документации всегда актуальны yes

LokomotivДата: Вторник, 29.Янв.2013, 16:12 | Сообщение # 4
Стажер
У вас сообщений: 4
инженер
OFFлайн
Украина

Днепропетровск
Попал в ремонт Миоритм 040 Киевского завода. Схемы нет, телефоны завода молчат. Где бы что по нему почитать?

Сообщение отредактировал Lokomotiv - Вторник, 29.Янв.2013, 16:22

генаfДата: Вторник, 29.Янв.2013, 20:18 | Сообщение # 5
У вас сообщений: 611
медтехникl
OFFлайн
Российская Федерация

Lokomotiv, http://www.medteh.info/load/62-1-0-1731

Применение миостимулятора.
http://www.be-health.ru/publ/2-1-0-33


Сообщение отредактировал генаf - Вторник, 29.Янв.2013, 20:23

LokomotivДата: Воскресенье, 03.Фев.2013, 10:57 | Сообщение # 6
Стажер
У вас сообщений: 4
инженер
OFFлайн
Украина

Днепропетровск
генаf, спасибо!

dimonlsdДата: Воскресенье, 24.Фев.2013, 07:14 | Сообщение # 7
Заглянувший
У вас сообщений: 1
Кардиолог
OFFлайн
Российская Федерация

Киев
Спасибо! Очень помогли

маньякДата: Среда, 24.Апр.2013, 10:29 | Сообщение # 8
Стажер
У вас сообщений: 11
медбрат
OFFлайн
Российская Федерация

Волгоград
Здравствуйте, уважаемые форумчане!
Электромиостимулятор "Миоритм-040", 1995 г/в, Сант-Петербург. Сначала вызывал подозрения 3-ий канал и подсветка светодиодов индикации тока при выведенных на максимум регуляторах "амплитуды сигнала воздействия", и не подключённых электродах. Подумалось, что отсырела межобмоточная изоляция выходных трансформаторов, но заглянув во вкладыш с изменениями в принципиальную схему (самой схемы пока найти не смог), обнаружил, что данные светодиоды завод перенёс в цепь первичной обмотки выходных трансформаторов, а одним каналом (тем более, не самым важным) можно и пренебречь. Через год, практически хранения, при нормальных температуре и влажности, к 3-му каналу добавился 2-ой, и появился постоянный писк пьезоэлемента срабатывания защиты, 1-ый и 4-ый каналы при этом работают нормально. Появились также вопросы к работе таймера, но пока связываю его неработоспособность с неисправностью 2-х каналов и со сработавшей защитой. Визуально состояние печатной платы и прибора в целом - идеальное, потёков жидкостей не обнаружено. Из опыта ремонта пожилой отечественной электроники первым делом проверил электролиты К50-6, К50-16. Крупные, на 100 мкФ и 500 мкФ, как обычно, оказались с нормальной ёмкостью, а парочка малышей на 20 мкФ и 50 мкФ подсохли (особенно, на 50 мкФ - до 0 мкФ), пришлось заменить. Замена последних никаких принципиальных изменений в работоспособность прибора не внесла. ЭПС не измерял, ибо нечем, да и местонахождение оных, как правило, по цепям питания, и, возможно, где-то во времязадающих. Электролиты других типов (оксидно-полупроводниковые и твердотельные) не проверял, поскольку они достаточно надёжны, а "печатка" одноразовая, изготовлена из дешёвого текстолита, чуть нагрел - отслаиваются дорожки, зря "пахать" не хочется.
Прошу совета!


Сообщение отредактировал маньяк - Среда, 24.Апр.2013, 10:34

YRA46Дата: Среда, 24.Апр.2013, 10:50 | Сообщение # 9
Стоматология, Стерилизация
OFFлайн
Российская Федерация

г. Курск
маньяк, а фотки прибора можно глянуть?
Когда-то ковырял был Киевский ...

маньякДата: Среда, 24.Апр.2013, 11:04 | Сообщение # 10
Стажер
У вас сообщений: 11
медбрат
OFFлайн
Российская Федерация

Волгоград

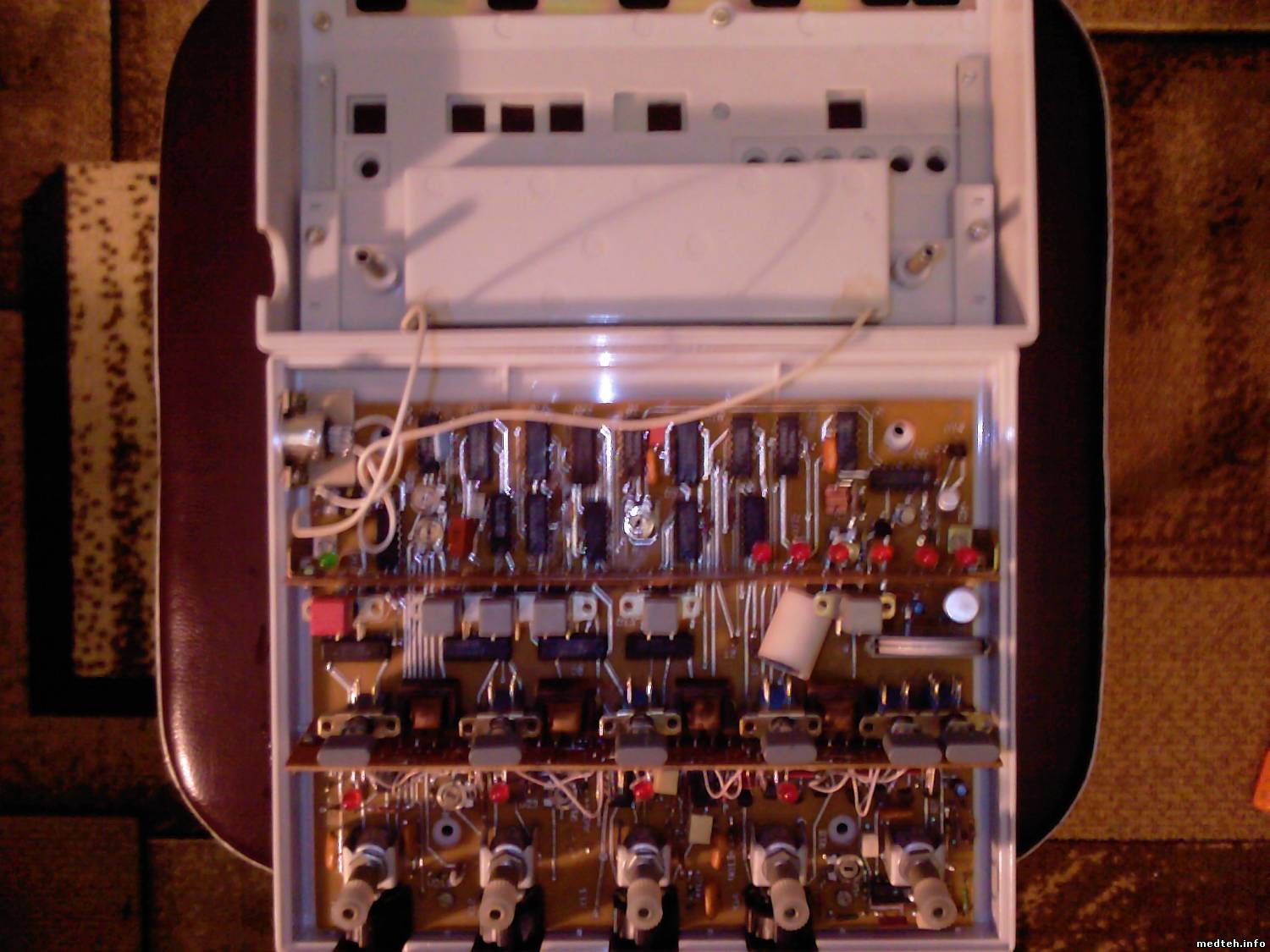

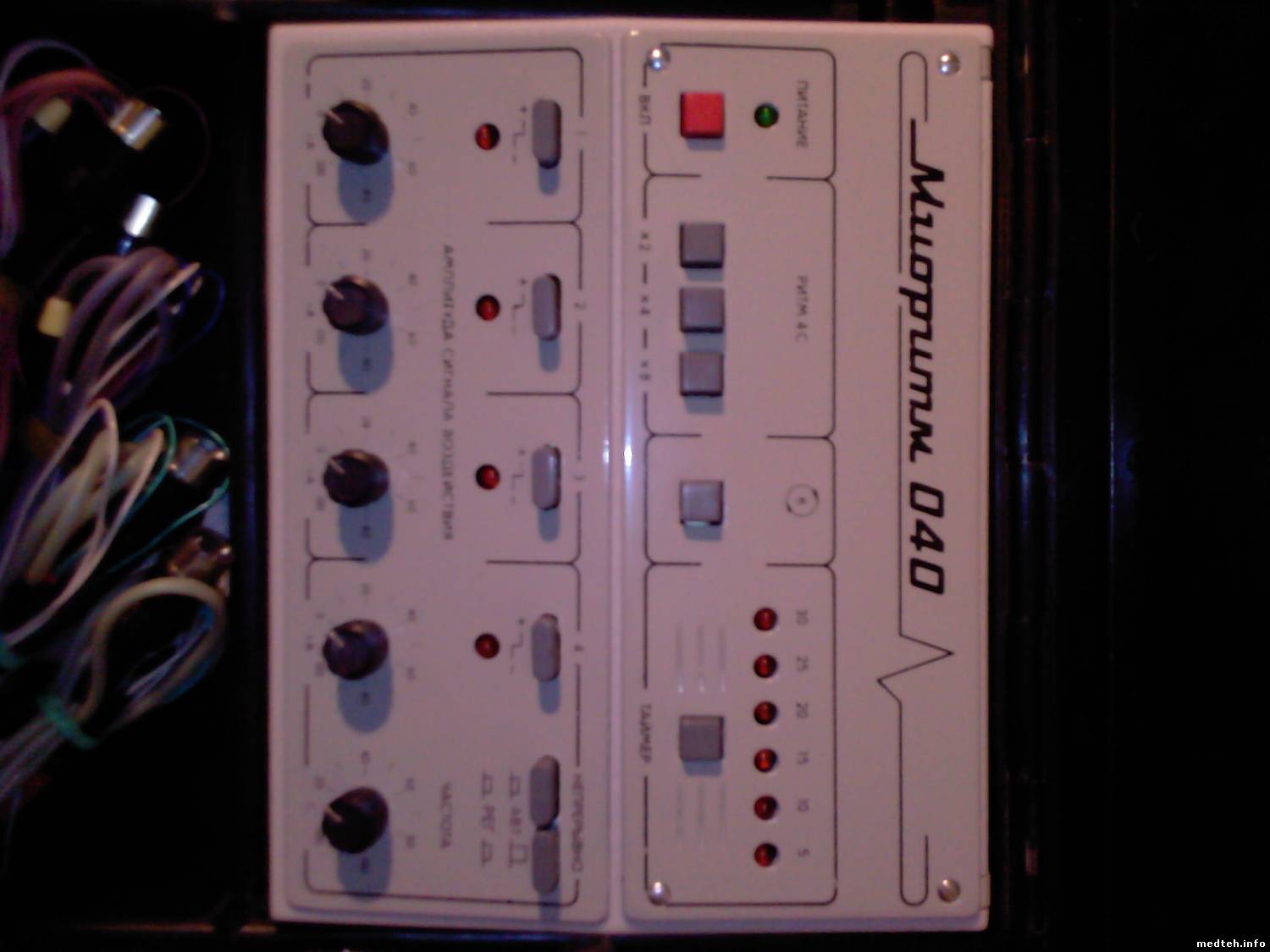

Пожалуйста, вот фото.

YRA46Дата: Среда, 24.Апр.2013, 11:13 | Сообщение # 11
Стоматология, Стерилизация
OFFлайн
Российская Федерация

г. Курск
Вроде, похож ... Сегодня как раз пойду по косметологам, попробую выцепить схему ... В паспорте была точно помню, качество, правда, не ахти.

маньякДата: Среда, 24.Апр.2013, 11:29 | Сообщение # 12
Стажер
У вас сообщений: 11
медбрат
OFFлайн
Российская Федерация

Волгоград
Схема, вроде, есть на данном сайте, но мой стаж "стажера" не даёт мне доступа.

YRA46Дата: Среда, 24.Апр.2013, 12:12 | Сообщение # 13
Стоматология, Стерилизация
OFFлайн
Российская Федерация

г. Курск
Там только инструкция. Схемы нет ...

ЛомастерДата: Пятница, 26.Апр.2013, 07:43 | Сообщение # 14
Участник
У вас сообщений: 195
Эл. механик ИМТ
OFFлайн
Российская Федерация

Алтайский край
Не раз приходилось ремонтировать, правда, очень давно, могу сказать что хороший геморрой, приходилось менять микросхемы именно из за них проблема с некоторыми каналами. Сейчас может полегче, если есть паяльная станция, а паяльником выпаивать микросхемы в "миоритме" самое не благодарное дело. Схемы были, но если не уничтожил, поищу выложу, но не обещаю.

маньякДата: Пятница, 26.Апр.2013, 07:59 | Сообщение # 15
Стажер
У вас сообщений: 11
медбрат
OFFлайн
Российская Федерация

Волгоград
Цитата Ломастер ()
Схемы были, но если не уничтожил, поищу выложу, но не обещаю.
Хорошо, буду ждать, а то вслепую в нём можно так наварнакать, что кроме б/п в хозяйстве уже больше ничего не пригодится.
Тут ещё засада - кроме стрелочного авометра, цифрового мультиметра и резисторно-стабисторного делителя к звуковой карте на 44,1 кГц в качестве программного осциллографа (выше 10 кГц вряд ли что-либо детально смогу рассмотреть) ничего под рукой нет, а ЧМ модулированное заполнение у него, кажется, свыше 100 кГц.


Сообщение отредактировал маньяк - Пятница, 26.Апр.2013, 08:10

ЛомастерДата: Вторник, 30.Апр.2013, 10:58 | Сообщение # 16
Участник
У вас сообщений: 195
Эл. механик ИМТ
OFFлайн
Российская Федерация

Алтайский край
Осталась только схема выходного каскада, ну и описание (подоробное) работы схемы с временными диаграммами работы каналов, продолжу поиски может и еще что то найду.

маньякДата: Вторник, 30.Апр.2013, 11:13 | Сообщение # 17
Стажер
У вас сообщений: 11
медбрат
OFFлайн
Российская Федерация

Волгоград
Буду весьма признателен.

ЛомастерДата: Понедельник, 06.Май.2013, 06:36 | Сообщение # 18
Участник
У вас сообщений: 195
Эл. механик ИМТ
OFFлайн
Российская Федерация

Алтайский край
Забросил схему в хранилище.
http://www.medteh.info/load/62-1-0-2132

маньякДата: Понедельник, 06.Май.2013, 14:31 | Сообщение # 19
Стажер
У вас сообщений: 11
медбрат
OFFлайн
Российская Федерация

Волгоград
Большое спасибо!

DjheawymetalДата: Среда, 08.Май.2013, 13:23 | Сообщение # 20
Участник
У вас сообщений: 53
Инжерен по темонту
OFFлайн
Украина

Луганск
Пожалуйста скинте на мыло схему на миоритм 040 с! ramp_rock@mail.
ru

маньякДата: Среда, 08.Май.2013, 16:23 | Сообщение # 21
Стажер
У вас сообщений: 11
медбрат
OFFлайн
Российская Федерация

Волгоград
Скинул.

DjheawymetalДата: Пятница, 10.Май.2013, 08:46 | Сообщение # 22
Участник
У вас сообщений: 53
Инжерен по темонту
OFFлайн
Украина

Луганск
Спасибо большое! Может кто то делал такой прибор? Может есть у него характерные неисправности? У меня не работают все 4 канала( Я так понимаю скорее всего микруха какая то,но на нем их выпаивать гиблое дело- дорожки отслаиваются.
Вот фото

AlexiumДата: Пятница, 10.Май.2013, 09:14 | Сообщение # 23
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
Цитата (Djheawymetal)
Я так понимаю скорее всего микруха какая то,но на нем их выпаивать гиблое дело- дорожки отслаиваются

Ну тогда не выпаивайте, отпиливайте треугольным надфилем корпус микросхемы от ножек и на них напаивайте новую микросхему.

creytДата: Пятница, 10.Май.2013, 10:08 | Сообщение # 24
У вас сообщений: 546
техник
OFFлайн
Российская Федерация

Кузня
Цитата (Alexium)
отпиливайте треугольным надфилем корпус
rofl
Бокорезами откусываются ноги, по одной выпаиваются, дырки(отверстия) чистятся отсосом(зубочисткой,иглой от шприца).

DjheawymetalДата: Суббота, 11.Май.2013, 13:42 | Сообщение # 25
Участник
У вас сообщений: 53
Инжерен по темонту
OFFлайн
Украина

Луганск
да как отмаять то я и сам знаю, сложнее определить микросхемы ли это неисправны или все таки где то в другом месте собака зарыта)

AlexiumДата: Воскресенье, 12.Май.2013, 18:18 | Сообщение # 26
Инженер медтехник
OFFлайн
Российская Федерация

Саратов
- схемы - http://www.medteh.info/load/62-1-0-2132

маньякДата: Понедельник, 24.Июн.2013, 18:09 | Сообщение # 27
Стажер
У вас сообщений: 11
медбрат
OFFлайн
Российская Федерация

Волгоград
Вопрос: до какого года выпуска Миоритмы шли с выходными трансформаторами на пермаллоевом железе?

маньякДата: Среда, 26.Июн.2013, 16:36 | Сообщение # 28
Стажер
У вас сообщений: 11
медбрат
OFFлайн
Российская Федерация

Волгоград
Ломастер, если знаете, прошу подсказать, до какого года выпуска Миоритмы шли с выходными трансформаторами на пермаллоевом железе, а не на ферритах.

Сообщение отредактировал маньяк - Среда, 26.Июн.2013, 16:38

ШвейкДата: Воскресенье, 30.Мар.2014, 18:11 | Сообщение # 29
Техник
У вас сообщений: 581
Электромеханик свободного плавания
OFFлайн
Российская Федерация

Миасс
"Миоритм 040" две штуки на контроллере at89c5124pc работают оба, показывают разные выходные сигналы ... Схемы нет, поделитесь и ток на эквиваленте не 100 ма, а всего 5 ма ... Третье фото это среднее положение предыдущего миоритма ...


Сообщение отредактировал Швейк - Воскресенье, 30.Мар.2014, 18:17

маньякДата: Понедельник, 31.Мар.2014, 23:39 | Сообщение # 30
Стажер
У вас сообщений: 11
медбрат
OFFлайн
Российская Федерация

Волгоград
Мой (1995 г/в) был собран на ещё советской 561-ой серии, схема от него есть на этом сайте, но она Вам вряд ли чем-то поможет.

лександраДата: Суббота, 26.Апр.2014, 05:54 | Сообщение # 31
Заглянувший
У вас сообщений: 1
любитель
OFFлайн
Российская Федерация

Усть-Илимск
маньяк, пишу по поводу "Миоритма 040", можете мне помочь с приобретением аппарата как у вас, то есть такого года выпуска? Или может советом, где купить.
Спасибо заранее.

маньякДата: Суббота, 26.Апр.2014, 19:54 | Сообщение # 32
Стажер
У вас сообщений: 11
медбрат
OFFлайн
Российская Федерация

Волгоград
Цитата лександра ()
маньяк, пишу по поводу "Миоритма 040", можете мне помочь с приобретением аппарата как у вас, то есть такого года выпуска? Или может советом, где купить.
Здравствуйте!
Интересовался предметно данной темой, но, к сожалению, на пермаллоевых выходных тр-рах больше не встречались.

BalbokaДата: Вторник, 11.Ноя.2014, 18:07 | Сообщение # 33
Стажер
У вас сообщений: 15
Лучевая диагностика
OFFлайн
Российская Федерация

Москва
Добрый день!
Не работают датчики ... Что может быть?
Заранее спасибо.

LokomotivДата: Пятница, 26.Дек.2014, 13:21 | Сообщение # 34
Стажер
У вас сообщений: 4
инженер
OFFлайн
Украина

Днепропетровск
"Миоритм-040" на 561 серии. При включении непрерывный сигнал защиты.
Уровень выходного сигнала выведен в "О".
Сначала включался через раз, теперь ушёл в глухую защиту.
Несколько раз было, что при включении срабатывала защита, но через 1-2 мин., аппарат переходил в нормальный режим. Теперь из защиты выходить не хочет совсем.
Если кто сталкивался - прошу поделиться советом.


Сообщение отредактировал Lokomotiv - Пятница, 26.Дек.2014, 13:24

Diman_fДата: Среда, 01.Апр.2015, 09:46 | Сообщение # 35
Участник
У вас сообщений: 105
Инженер
OFFлайн
Российская Федерация

Новосибирск
Такая же беда.

Vladimir88Дата: Понедельник, 13.Фев.2017, 10:00 | Сообщение # 36
Стажер
У вас сообщений: 5
Ремонт
OFFлайн
Российская Федерация

Симферополь
Проще всё-таки выкусить микросхему, выпаять по одной ножке из платы и впаять новую.

Vladimir88Дата: Понедельник, 13.Фев.2017, 10:08 | Сообщение # 37
Стажер
У вас сообщений: 5
Ремонт
OFFлайн
Российская Федерация

Симферополь
А не приходилось ли ремонтировать кому "Миоритм 010а"?
Интересуют данные выходного трансформатора.

Vladimir88Дата: Понедельник, 13.Фев.2017, 10:17 | Сообщение # 38
Стажер
У вас сообщений: 5
Ремонт
OFFлайн
Российская Федерация

Симферополь
Цитата Balboka ()
Не работают датчики ... Что может быть?

Проверить целостность провода, разъём, сам датчик.

Vladimir88Дата: Понедельник, 13.Фев.2017, 10:43 | Сообщение # 39
Стажер
У вас сообщений: 5
Ремонт
OFFлайн
Российская Федерация

Симферополь
Цитата Djheawymetal ()
Может кто-то делал такой прибор?
Может есть у него характерные неисправности?
У меня не работают все 4-е канала (я так понимаю, скорее всего, микруха какая-то, но на нём их выпаивать гиблое дело - дорожки отслаиваются.

На одном форуме обсуждалась тема "Миоритма", вот цитата от туда:
Я знаю только один ещё более удивительный прибор конца 80-х, это медицинский аппарат "Миоритм"
В его схеме было одно место, в котором регулярно убивалась по входу одна и та же микросхема.
В этом случае последствия были несколько тяжелее, после пробоя микросхемы подключенного к прибору больного начинало мучать довольно большим током, что было не смертельно, но весьма болезненно.
Там было всего одно такое место и всё решилось установкой пары защитных диодов.

Asd-123Дата: Пятница, 02.Апр.2021, 18:40 | Сообщение # 40
Заглянувший
У вас сообщений: 1
Ученик
OFFлайн
Российская Федерация

Электросталь
Кто победил защиту?

  • Страница 1 из 2
  • 1
  • 2
  • »
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. Панорамный R-аппарат ...[naiv (02.Ноя.2024)]
2. ЭКГ CardiMax FX-7202 ...[Vityaserov (02.Ноя.2024)]
3. Настройка DCM4CHEE се...[evgen1234 (02.Ноя.2024)]
4. Концентратор кислород...[Burakkumaria (02.Ноя.2024)]
5. Монитор пациента МР 8...[any1ne (02.Ноя.2024)]
6. Установки Stern Weber...[Yulana34 (01.Ноя.2024)]
7. Печь для металлокерам...[Yulana34 (01.Ноя.2024)]
8. КТ Somatom Emotion 16...[goodween13 (01.Ноя.2024)]
9. Лазерный аппарат АЛТ ...[AstrAmigo (01.Ноя.2024)]
1. Офтальмологическая ус...[31.Окт.2024]
2. Cardinal-Health-VELA-...[03.Окт.2024]
3. Service Manual HAMILT...[02.Окт.2024]
4. Mindray DC-7 (ПО)[09.Сен.2024]
5. Руководство по эксплу...[26.Авг.2024]
6. Пароли для принтеров ...[20.Авг.2024]
7. СПГА-100-1-НН РУКОВОД...[05.Июн.2024]
8. Accuvix v20 - Service...[11.Апр.2024]
9. ГП 40 МО[19.Мар.2024]
10. Сервисный мануал пере...[07.Мар.2024]
1. polyac[03.Ноя.2024]
2. JarockOthevob[03.Ноя.2024]
3. RufusStymmepay[03.Ноя.2024]
4. ZapotekGeajogell[02.Ноя.2024]
5. Huritliz[02.Ноя.2024]
6. YorikAtmotmaro[02.Ноя.2024]
7. Faesulanymn[02.Ноя.2024]
8. Korazuncoows[02.Ноя.2024]
9. Pranckdiops[02.Ноя.2024]
10. Akaschaheewmet[02.Ноя.2024]
МастерБаку[582]
Yulana34[177]
Serg74[160]
Dimitrius[129]
naves[121]
РОМУЛ[120]
bektyish[118]
madmac[116]
Алекс-200[114]
генаf[112]
