Какое там обозначение его на корпусе?(или месте где он стоит?) Это может быть R10 С5-35-25-1.5кОм или R11( наибольшая вероятность выхода из строя при сгорании генераторных ламп) МЛТ-2-1.5кОм. Какая маркировка выгоревших конденсаторов? Необходима более детальная информация о месторасположении и виде(большой, маленький, тонкий, длинный) резистора, а не заниматься гаданием с какой стороны Вы посмотрели и что надумали
Дата: Четверг, 15.Ноя.2012, 00:07 | Сообщение # 124
У вас сообщений: 410
инженер
OFFлайн
Украина
Украина
Quote (Aleks86)
а на сколько ват млт 2-1.5 ком
2 Ватта, а вот
Quote (Aleks86)
обозначение списать не откуда
имелось ввиду если он стоит возле ламп или на шасси то возле резистора на том же шасси пишут порядковый номер резистора, это и спрашивалось, а не номинал
Дата: Четверг, 15.Ноя.2012, 00:29 | Сообщение # 125
Участник
У вас сообщений: 109
Инженер мед-оборудования
OFFлайн
Российская Федерация
Москва
Aleks86 может тебе нужно сначала сюда заглянуть и немного проштудировать чтоле...без обид и огорчений... http://www.radiomexanik.spb.ru/chast1-ds/index.php
Доброго времени суток, господа инженеры! У меня к вам, как к коллегам, вопрос по аппарату УВЧ-80-3 Ундатерм. Я поменял опытным путём лампы на хорошие, на первых 3 ступенях он мощность норм выдаёт, частота настроена. Но на 4 ступени и выше он начинает выдавать недостаточно мощности, а ещё лампы искрят. Что мне делать?
Дата: Вторник, 24.Сен.2013, 05:26 | Сообщение # 130
Техник
У вас сообщений: 375
Инженер
OFFлайн
Российская Федерация
Красноярск
Ундатерм УВЧ-80-3 2011г. (Львовский, он же бориславский завод.) Горит блок стабилизации накала (на лампы ГУ-50 (4 штуки)). А точнее, 5Вт сопротиление. Да и стабилизатор тоже сгорел один раз. Напряжение накала 26 В.
Может у кого схема есть? Или кто сталкивался с таким. Лампы менял, элементы менял, проверял.
Схемы из хранилища смотрел. Там блок стабилизации старый. Тут какая-то новая модификация. И ламп 4 штуки!
Дата: Пятница, 18.Окт.2013, 22:53 | Сообщение # 133
Участник
У вас сообщений: 111
инженер
OFFлайн
Украина
Киев
ЦитатаТут какая-то новая модификация. Смотри УВЧ-70 "Стрела", если не один в один, то очень похожи. И ламп 4 штуки!
34
. Попытка уйти от ГУ-72 за 40 у.е./шт. Поставили дешевые ГУ-50, тоже были варианты из предшественников. В моем случае стабилизатор собран на BDX34(p-n-p) и 7812 с двумя диодами на "землю". На выходе- 13,3В. Перед выпрямителем установлен предохранитель на 5А. Сейчас в ремонте аппарат 2012 года выпуска, с таймером и схемой пуска на ATmega8, у кого что есть на него?
Сообщение отредактировал Ollemed - Пятница, 18.Окт.2013, 22:54
Дата: Пятница, 08.Ноя.2013, 13:53 | Сообщение # 137
Заглянувший
У вас сообщений: 1
Инженер-электроник
OFFлайн
Украина
Запорожье
Доброго времени суток. Увч-80-3. Нет ничего на выходном контуре, хотя на лампах и конденсаторе подстроечном неонка горит. Не подскажете в чем может быть проблема?
Дата: Пятница, 08.Ноя.2013, 23:43 | Сообщение # 138
У вас сообщений: 410
инженер
OFFлайн
Украина
Украина
Для инженера слабая диагностика. Какое УВЧ - на ГУ50 или ГУ72? Конденсатор подстроечный генератора или выходного контура? Ищите пробитую ёмкость в выходном контуре или КЗ на корпус, или как следствие неонка не показатель генерации. Сделайте нормальную диагностику, а не отгадай загадку
Сообщение отредактировал Dimitrius - Пятница, 08.Ноя.2013, 23:43
Дата: Суббота, 09.Ноя.2013, 21:11 | Сообщение # 139
Стажер
У вас сообщений: 47
инженер
OFFлайн
Российская Федерация
Миасс
Если не светится неонка возле нагрузки, то мала мощность сигнала на выходе. Если в цепях от генератора до выхода нет КЗ, то попробуй подстроить частоту генерации. Выше уже об этом написано: кладешь замкнутый шнур осциллографа у выхода, смотришь амплитуду выходного сигнала и меняешь частоту генерации.
Директор приобрел старичка УВЧ-80-04 "Стрела+" двухрежимный. Прибор работает исправно в режиме непрерывной генерации. Однако при переходе на импульсный, порог не регулируется и не включается светодиод "Контроль мощности ИМ". Кто скажет, что ему надо, может назад отправить?
Добрый день. УВЧ-80-3. На 7 режиме мощности снимаю с "фантома" показатель "40". Тобишь недостаточная мощность. Лампы в порядке. Петли связи, также отрегулировал. В чем может быть причина, где потери?
Как понял? По году выпуска, отсутствию темных пятен на стекле корпуса в месте расположения накала? Частота ЗГ какая? Крышечку с высоковольтными кондерами вскрывал, проверял? Посты повыше просматривал?
Дата: Четверг, 30.Янв.2014, 14:13 | Сообщение # 144
У вас сообщений: 410
инженер
OFFлайн
Украина
Украина
ЦитатаStanislav_First ()
Никаких результатов. Ничего не пойму.
Контур не согласованный с нагрузкой, если мы говорим о новом(позже 2004г РЭМА, и кстати укажите на каких лампах аппарат), то проблема банальная, открываем паспорт(если эту брошурку так можно назвать), смотри картинку - прибор-держатели электродов-электроды. Но есть такое как параллельность проводов подходящим к электродам, это чётко нужно соблюдать. Я решал проблему проще - искал толстую пластмассу около 5 мм и делал с неё ограничители(пластинки с отверстиями). Дальше распаивал продевал провода в пластинки-ограничители(помойму штуки 3-4 достаточно), и далее всё работает как часы. Сам на таком попался, неделю пролазил, но потом как смоделировал эту всю систему и нашёл ответ. Самодельные пластинки тем хороши что не потеряются, в отличии от заводских. Попробуйте, вдруг поможет, мне в 4-х аппаратах так помогло.
Сообщение отредактировал Dimitrius - Четверг, 30.Янв.2014, 14:17
Дата: Четверг, 30.Янв.2014, 19:12 | Сообщение # 145
Участник
У вас сообщений: 135
Инженер-электроник
OFFлайн
Украина
Запорожье
В том то и дело что там все довольно элементарно) Это и ставит в тупик, когда вроде все как нужно, а не работает. Сегодня уже решил проблему. Все дело было в обратной связи. Отрегулировал расстояние между лампами и конструкционными пластинами-конденсаторами. 120 Вт на выходе!) ГУ-82
Дата: Четверг, 30.Янв.2014, 20:57 | Сообщение # 147
У вас сообщений: 410
инженер
OFFлайн
Украина
Украина
Так на 72 довольно надёжный аппарат, там косяки только с ОС(что Вы и нашли), а встречал на гу-50, вот выше указанная переделка именно на 4-х Гу-50 помогает.
Дата: Понедельник, 12.Май.2014, 21:14 | Сообщение # 150
У вас сообщений: 146
OFFлайн
Украина
STaras Только отдал на ГУ-72, как привезли другой, но уже на 4-х ГУ-50 - Бориславского завода РЕМА (Львовская область).(Ваше сообщение 19.06.2011г)
Теперь и мне привезли это чудо 2004 года. На самодельном фантоме спираль 60 ваттной лампы еле накаливается.Дальше не смотрел-день кончился. Нигде не найду схему. В одном месте отсылают туда, где требуют № мобильного. Думаю это жулики. Может Вы все же нашли схему? Был бы очень обязан. И еще я предполагаю что там по 2 лампы в паралели ? Тогда может схема будет сходна со схемой на 2-х ГУ-50 ? Заранее благодарен за ответ. С уважением....... . alexis30564
Дата: Четверг, 15.Май.2014, 21:42 | Сообщение # 152
У вас сообщений: 146
OFFлайн
Украина
veveele Cпасибо большое. Я скачал еще в тот день, но не заметил на предпоследнем листе нужной схемы. И уже почти сделал. Т.е.-подгибанием пластин-конденсаторов обратной связи к лампам и поднятием вверх витка связи на выходе, добился 60-65 процентов от выходной мощности. Смущает следующее:при вынутых лампах все напряжения в норме, с естественным превышением без нагрузки. Лампы менял на новые, правда 1972 года выпуска, а результат одинаков. Резистор в цепи смещения(1,5кОм) не в обрыве ! Не могу понять из за чего падает мощность. Ну ладно на старых лампах...., правда году в 1985 у меня было в практике когда из трех не паянных ламп(сверхминиатюрных,типа 1ж29б, 1п24б итп), заработала только третья лампа. Но ГУ-50 за годы работы военным инженером менялись довольно редко, в отличии от вышеуказанных. Частоту подстраивал. Короче, делал все что и положено, а вопрос остается. И еще добавлю для тех кто выше иронизировал по поводу мощи на ГУ-50. В радиостанции Р-111 две лампы в паралели дают гарантийные 100 ватт и при этом работают годами. Буду благодарен за любую умную подсказку. alexis30564
Дата: Понедельник, 01.Сен.2014, 06:05 | Сообщение # 153
Стажер
У вас сообщений: 24
Сервис-инженер\радиотехник
OFFлайн
Российская Федерация
Иркутск
Доброго времени суток, братья и сестры! Поступил УВЧ-80-3 с претензией "Не работает". Диагностика показала такое, с чем я ни разу за год работы еще не сталкивался. Ей-богу, даже не знаю как и описать Да простят меня наши премудрые модераторы за поднимание старой темы и флуд. Имеем: две лампы ГУ72 выпуска 89-го года. аппарат 2007г.в. При запуске аппарата по инструкции индикатор "сеть" перестает гореть, признаков жизни не подает. Осмотр галетных переключателей, процедурных часов, общее состояние пайки на предмет "оторвалось\закоротило" ничего не дало. Накал и анодное с трансформатора выходит, блок стабилизации накала работает, контакты в панелей ламподержателей нормальны. При "случайном" нанесении средней силы удара ботинком в область между тумблером "мощность" и процедурными часами аппарат оживает и начинает работать как и положенно. Повторный осмотр тумблера, вскрытие часов и искусственное замыкание контактов, зачистка контактов реле а в последствии и вовсе искуственное включение контактной группы при помощи изоленты "напряжение на катушке электромагнита" ничего не дает. Отключение блока автоподстройки одноименным тумблером не принесло результата. Понимаю, что бардак, но куда копать-не знаю. Заранее благодарю 73!
Дата: Понедельник, 01.Сен.2014, 13:39 | Сообщение # 154
У вас сообщений: 410
инженер
OFFлайн
Украина
Украина
Если ботинком пробывать ремонтировать, то это далеко не инженерный подход...... Эти УВЧ самые дубовые из своей серии, возьмите и прочитайте паспорт - там всё разжёвано, ну а дальше прибор и голову и вперёд!
Проверяем все шины питающих напряжений, осмотрите провода, иногда их зажимают винтами, скобами и они коротят на землю. Проверить все напряжения! Паспорт+схема из хранилища
Дата: Вторник, 02.Сен.2014, 04:49 | Сообщение # 156
Стажер
У вас сообщений: 24
Сервис-инженер\радиотехник
OFFлайн
Российская Федерация
Иркутск
Dimitrius Да удар то произошел случайно))) Споткнулся об него и он заработал. Схема то есть, по ней и облазил весь аппарат, но толку-то. плохой контакт, обрыв и прочее я сразу осмотрел.
Дата: Вторник, 02.Сен.2014, 04:52 | Сообщение # 157
Стажер
У вас сообщений: 24
Сервис-инженер\радиотехник
OFFлайн
Российская Федерация
Иркутск
simsim в одном случае- да, но глохнет вплоть до того, что гаснет индикатор "сеть" в другом случае, после пенделя-работает как и положенно исправному аппарату. Я прекрасно понимаю, что это не наш метод ремонта, но это наблюдение от которого только и могу исходить в поисках неисправности.
Дата: Вторник, 23.Июн.2015, 12:24 | Сообщение # 159
Участник
У вас сообщений: 83
Александр
OFFлайн
Российская Федерация
Орел

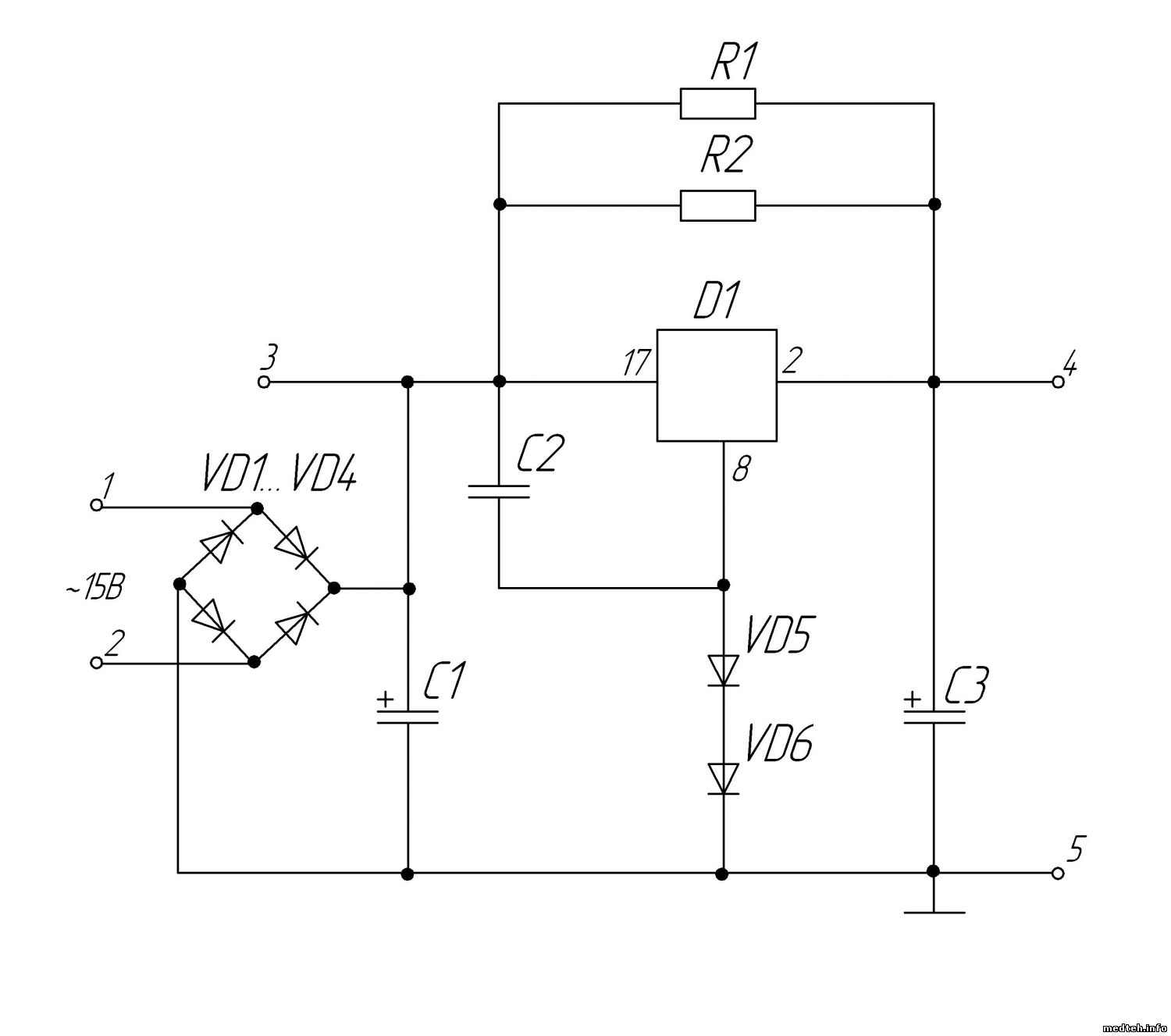

Никто не сталкивался с ремонтом стабилизатора накала на УВЧ 80-4 завода Рема 2011г. Стабилизатор выполнен на lm7812 (хотя в руководстве другая схема на lm317). Сгорел мощный резистор, выгорели дорожки. И так уже в 2ух аппаратах. Никто эту схему не пытался переделывать? Плата стабилизатора типа такой, никто не подскажет какую роль должны выполнять R1 и R2?
