В этой теме собрана вся информация об аппаратах лазерной терапии "Мустанг 2000" и "Мустанг 2000-2" для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы. Одно дело, рыскать по всему форуму с бесчисленным в нём количеством тем о разнообразном оборудовании различных тематик в поисках тем об искомом аппарате (а их насоздано множество), найдя которые, ещё и каждую прочитать. Другое дело, прочитать только одну тему про нужный аппарат, и уже только в ней искать ответ на свой вопрос ...
Все вопросы и пояснения, тем или иным образом, касающиесяэтихаппаратов, на которые в теме не найдены ответы, и ответы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним.
Для руководства и правильного поведения на Форуме и в теме обязательно прочитайте по ссылке с.261.
Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты- это всё удлиняет тему! В будущем другим её будетнудночитать ... Да и Форум не цитатник, и не "базар" ... Не нудите цитатами! Старайтесь излагать только своей мысли.
К сведению:на форуме есть тема проАЛТ "Матрикс", полным схемным аналогом которого и является АЛТ "Мустанг 2000", все сообщения с проблемами, вопросами и ответами, советами, касающихся этого аппарата - надо писать в указанной по ссылке теме.
Аппарат, вроде, снят с производства. На заводе предлагают саму лазерную головку, но там ценник 18 000 руб. Подскажите, где купить этот лазерный аппарат. Или что посоветуете ...
Народ, есть головка от "Ярилы" (идентичная) ... Если вопрос ещё актуален, пишите на мейл. Или звоните: +79172863824. Была у попа собака...и мечтала она выспаться
Полупроводниковые лазеры серии ЛПИ-101, ЛПИ-120 производятся и продаются Калужским заводом "ВОСХОД" ( http://www.voshod-krlz.ru/production/index/82 ) ссылка на страницу, схемы включения и тд., и тп. Не сами аппараты, а ЛАЗЕРЫ. Все остальные их перепродают. Был в командировке в этом городке, столкнулся с местными медтехниками ... В год приходится менять порядка 8-9 ЛПИ, ресурс ограничен. И!! ЗАСТАВЛЯТЬ медперсонал пользоваться НАСАДКАМИ на головки (обработка дез. средствами).
Дата: Понедельник, 21.Фев.2011, 12:11 | Сообщение # 11
У вас сообщений: 395
инженер
OFFлайн
Российская Федерация
Воронеж
cherp, внешне на какой похож из вышеуказанных ссылок? Я бы подобрал сначала по внешнему виду, скачал бы доку на него и сравнивал бы питающее напряжение и запускающие импульсы с паспортными данными на лазеры. Думаю, подобрать не сложно, если лазер точно российского производства. Я думаю, там ЛПИ-120 (121), вероятнее 120-й, если на приборе регулировка мощности более 10 Вт.
Сообщение отредактировал Elya - Понедельник, 21.Фев.2011, 12:13
Дата: Вторник, 22.Фев.2011, 07:31 | Сообщение # 12
Заглянувший
У вас сообщений: 2
инженер
OFFлайн
Российская Федерация
ессентуки
Elya, внешне похож на ИЛПН-108, 4-е вывода провода подключаются к двум (+,-), в окошке лазера нет медной пластинки, которая перекрывает половину окна. Мощность около 35 Вт. Подключал ИЛПН-203 не работал.
Сообщение отредактировал cherp - Вторник, 22.Фев.2011, 10:41
Надо измерить в аппарате напряжение накачки (излучателя) и напряжение встроенного фотодиода, если с паспортными совпадает, то оно и есть. Но! Нужна уверенность, что аппарат рабочий.
Дата: Пятница, 20.Апр.2012, 00:26 | Сообщение # 18
Медтехник
В сети
Российская Федерация
.
chelog, я так понимаю Вас, что "000" на цифровом индикаторе датчика излучения ... Проверьте кабель излучателя на обрыв жил, это наиболее характерная причина ..., поэтому и нет излучения ..., также проверьте предохранители ... Подключите другой заведомо исправный блок излучения - головку ... На выходном разъёме должны присутствовать +5 В, +15 В и регулируемое от 0 до +20 В ... (в каких именно гнёздах на память не помню)
Дата: Пятница, 20.Апр.2012, 11:26 | Сообщение # 19
Участник
У вас сообщений: 111
инженер
OFFлайн
Российская Федерация
Челябинск
Блок излучателя рабочий (и на заведомо рабочий блок аппарат тоже не реагирует). На головку приходит почему-то 3-и провода, хотя на форуме в одной теме видел фото совсем с другой платой на головке. Может просто старая модификация. Но до этого излучатель работал, и при подключении его к рабочему аппарату, он откликается просто макс мощность 9, вместо 20 с родным датчиком. Измерил напряжения: +5 В и регулируемое тоже от 0 до +5 В. И больше ничего.
Дата: Пятница, 20.Апр.2012, 14:52 | Сообщение # 20
Медтехник
В сети
Российская Федерация
.
chelog, назначение гнёзд на всех выходных разъёмах блока управления всех Mustang 2000(-4) и Mustang 2000-2: 1 - Uupr (Uупр) управляющее напряжение (до 20 В); 2 - Fzap (Fзап) частота запуска (амплитуда импульса - 14+/-1 В, длительность - 1,5+/-0,5 мкс) /устанавливается пользователем/; 3 - +15В; 4 - GND общий; 5 - ID код вида излучателя; 6 - +5 В. Если в излучающей головке лазер ЛПИ-101(102), то выходная мощность - 5 Вт, если ЛПИ-120, то - до 20 Вт ... В Вашем случае, судя по трём проводникам, идущим к головке - этого Uупр, Fзап и общий ... Это, видимо, одна из первых модификаций, а модификаций производитель "натворил" (и "творит") много ... см. транзистор в излучающей головке ..., если всё нормально, то нужен новый ЛПИ ... (от 3.5 до 6.5 т.р.).
Посмотрите предохранитель и мост на нижней плате в блоке управления в цепи питания +30 В ..., два интегральных стабилизатора 7805 на +5 В и один 7815 на +15 В, перед ним +30 В для цепи Uупр ..., эти стабилизаторы расположены на обеих боковых стенках блока управления (Mustang 2000) ...
Дата: Понедельник, 23.Апр.2012, 05:43 | Сообщение # 21
Участник
У вас сообщений: 195
Эл. механик ИМТ
OFFлайн
Российская Федерация
Алтайский край
Несколько раз раз приходилось ремонтировать "Милту" и "Рикту", не было излучения с лазерного излучателя. Проблемы были, как и говорил MBP, в обрыве жил кабеля, или были плохо пропаяны контакты самого лазерного излучателя. Кабель же сам очень плохого качества на предмет его гибкости, поэтому часто ломается.
Сообщение отредактировал Ломастер - Понедельник, 23.Апр.2012, 05:44
Дата: Понедельник, 23.Апр.2012, 09:08 | Сообщение # 22
Участник
У вас сообщений: 111
инженер
OFFлайн
Российская Федерация
Челябинск
Все проверил все ок, может все дело в процессоре на плате управления? Просто такое ощущение, что нет обратной связи. А датчики все рабочие проверял на другом аппарате, с него же брал заведомо рабочий излучатель та же проблема. На нем выходня мощность небольшая была около 5-8 вт. До меня ремонтировали мустанг с такой же проблемой, но там ЛПИ не меняли, что конкретно делали нет возможности узнать(( ЗЫ платы с других снять и проверить нет возможности..они в работе постоянно.
v_mas, спасибо за схемы. Они намного читабельнее того, что в хранилище. В хранилище же документация по ремонту вообще обрезанная. Нет, скажем, очень важного "Приложения 1". Интересно, тот кто выкладывал, пожадничал, прикололся или сам имеет "обрез"? Паспорт на данное изделие тоже задает туману. Там написано мощность лазерного излучения 5 мВт, мой "Мустанг" только из поверки выдает 2,5 Вт. Где истина? Я думаю лазер изрядно "подсел" и "Мустанг" не врет. Врет родной паспорт. Да бог с ним. мощность лазера в данном поделии нигде не показывается и не контролируется. Показывается мощность инфракрксного излучения. И вот вопрос. Как тем же Мустангом правильно окалибровать встроенный фотометр. Мустанг меряет мощность поглощенного излучения, фотометр Милты - отраженного. Прибор в руки мне достался уже покрученный доморощенными "умельцами", менялись кнопки (спасибо дорожки не оторвали), да и фотометр, похоже покрутили. Пришел ко мне с тем, что мощность по внутреннему индикатору изрядно "плавала" и при уменьшении мощности на границе 50-60 мВт, мощность скачком сваливалась в 0. Померял Мустангом - и рядом ничего нет. Подкрутил фотометр. Теперь мощность не плавает, но максимально по встроенному около 75 мВт. Излучатели (их 2) работают одинаково. Подозревать, что "сели" светодиоды нет оснований. На максимуме VT4 КТ818 лишь чуть приоткрывается (Б-Э - 0,7 В). На светодиоды подается 2,8 В. По моему, маловато будет. В рем. документации что-то говориться о программном ограничении мощности (в Приложении 1, которого нет). Может дело в этом? Есть у кого опыт по ремонту этой "моргалки"?
Сообщение отредактировал kris1956 - Среда, 25.Июл.2012, 20:56
На снимке http://www.medteh.info/_fr/10/5481172.jpg заметил, что измерение мощности производится с использованием насадки "зеркало", при этом показание мощности существенно понижается. Её измеряют безо всяких насадок, чтобы плотность мощности излучаемой лезерной энергии регистрировалась в определённой точке вектора излучения ... (объёмное распределение излучаемой эффективной лазерной энергии у лазеров типа ЛПИ представляет собой подобие приплюснутой груши, и чтобы поглощение этой энергии было больше применяют насадку "зеркало", которая вновь возвращает отражённую телом пациента часть л. энергии снова в тело. Диаметр насадки должен быть тем больше, чем больше выходная мощность излучения, что объясняется затухающими процессами периферического поглощения (сравните большую хромированную полированную насадку "зеркало" у первых "Узоров" с теперешними изделиями). Выходное отверстие насадки должно представлять собой конус в сторону направления излучения, некоторые же изготовители делают его просто цилиндрическим .../).
Сообщение отредактировал МВР - Среда, 07.Ноя.2012, 10:38
Привет всем. Вчера интересный вопрос возник, может ли "Мустанг 2000" сделать ожог с точкой на коже? Медсестры сказали, что в их практике это впервые произошло. Пациент стал жаловаться на боль внутри и точечку снаружи ...
Очень даже возможно, что случайно воздействовали на БАТ ...
Такое может быть, только из-за особенности организма (кожи)
Я тоже так и предположил, что у чела особые чувствительные участки кожи, реагирующие на инфракрасное излучение! Ему и пультом от телека в таком случае нельзя пользоваться :)
Дата: Четверг, 13.Дек.2012, 19:01 | Сообщение # 29
Стажер
У вас сообщений: 22
Специалист по обслуживанию
OFFлайн
Российская Федерация
Тут написано:
ЦитатаМВР ()
chelog, назначение гнёзд на всех выходных разъёмах блока управления всех Mustang 2000(-4) и Mustang 2000-2: 1 - Uupr (Uупр) управляющее напряжение (до 20 В); 2 - Fzap (Fзап) частота запуска (амплитуда импульса - 14+/-1 В, длительность - 1,5+/-0,5 мкс) /устанавливается пользователем/; 3 - +15В; 4 - GND общий; 5 - ID код вида излучателя; 6 - +5 В.
Это здорово, но вот столкнулся с оторванным излучателем ЛО-2. Там 5-ть контактов на плате излучателя обозначены G, F, C, U, +. Разъём на проводе типа PS/2 Вот было бы здорово, если кто смог помочь с соответствием какой контакт разъёма соответствует какому обозначению. Заранее благодарен.
Всем привет. Коллеги, подскажите по распайке разъёма излучателя МЛ01К-2000 аппарат "Мустанг 2000". Задействовано всего 4-е провода: серый, коричневый, розовый, красный. Есть ещё зелёный, но он висит в воздухе ...
Дата: Пятница, 14.Мар.2014, 18:57 | Сообщение # 33
Завсегдатай
У вас сообщений: 250
сервис-инженер
OFFлайн
Казахстан
Петропавловск

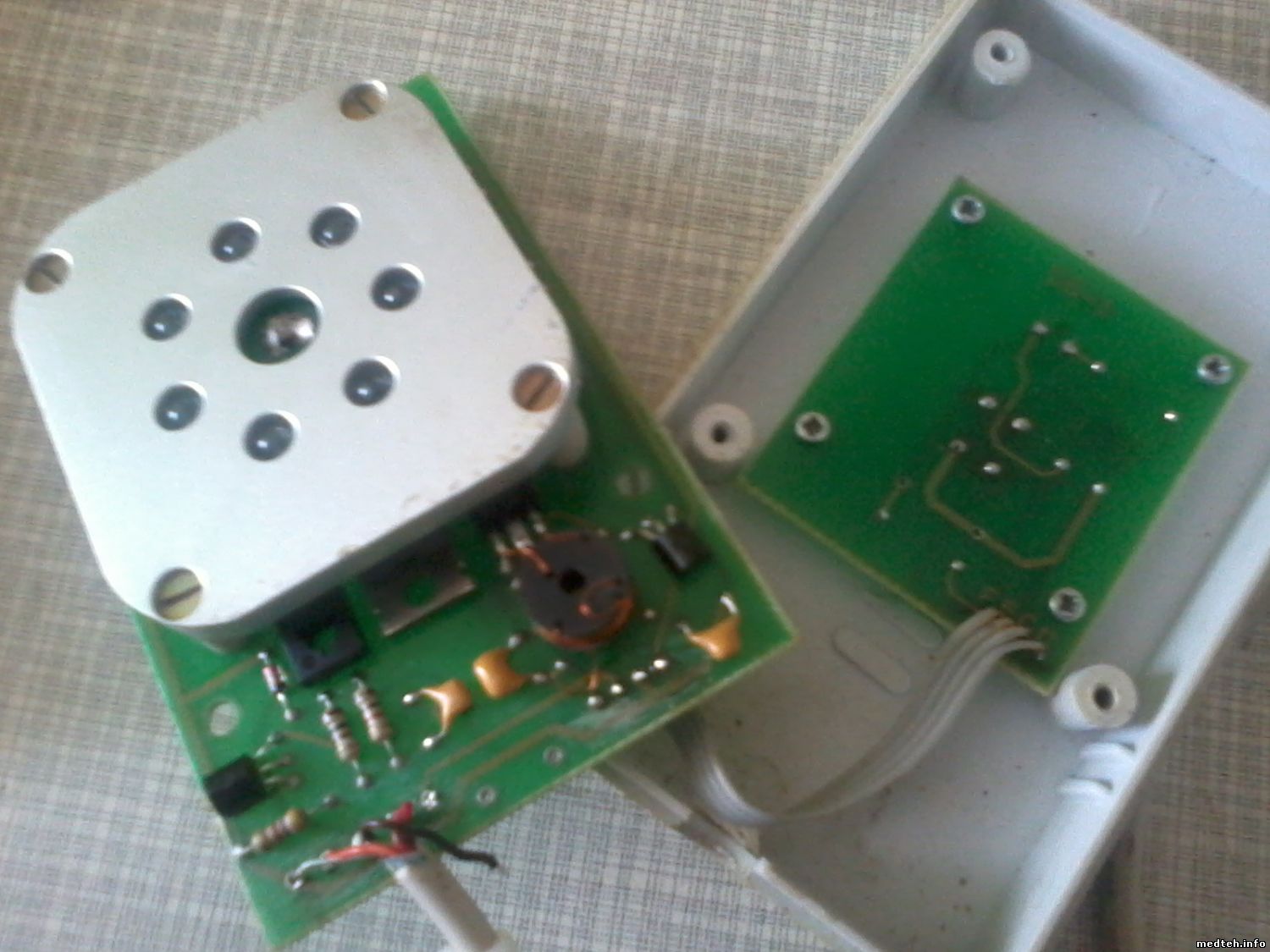

Всем привет! Разъём PS/2. Кто-нибудь смог открутить (разобрать) его у излучателя ЛО-2. Такое впечатление, что на клей закрутили (фото выше). Этот слабый пол сломал штырьки ...
Дата: Суббота, 15.Мар.2014, 09:47 | Сообщение # 34
Медтехник
В сети
Российская Федерация
.
Munlik, что мучиться - купите, если нет в запасе, либо новый компьютерный кабель, либо новый разъёмный штекер (стоят не дорого), и припаяйте/распаяйте как надо по факту ...
Дата: Вторник, 29.Июл.2014, 11:30 | Сообщение # 36
Завсегдатай
У вас сообщений: 250
сервис-инженер
OFFлайн
Казахстан
Петропавловск
ЦитатаMunlik ()
Разъём PS/2. Кто-нибудь смог открутить (разобрать) его у излучателя ЛО-2

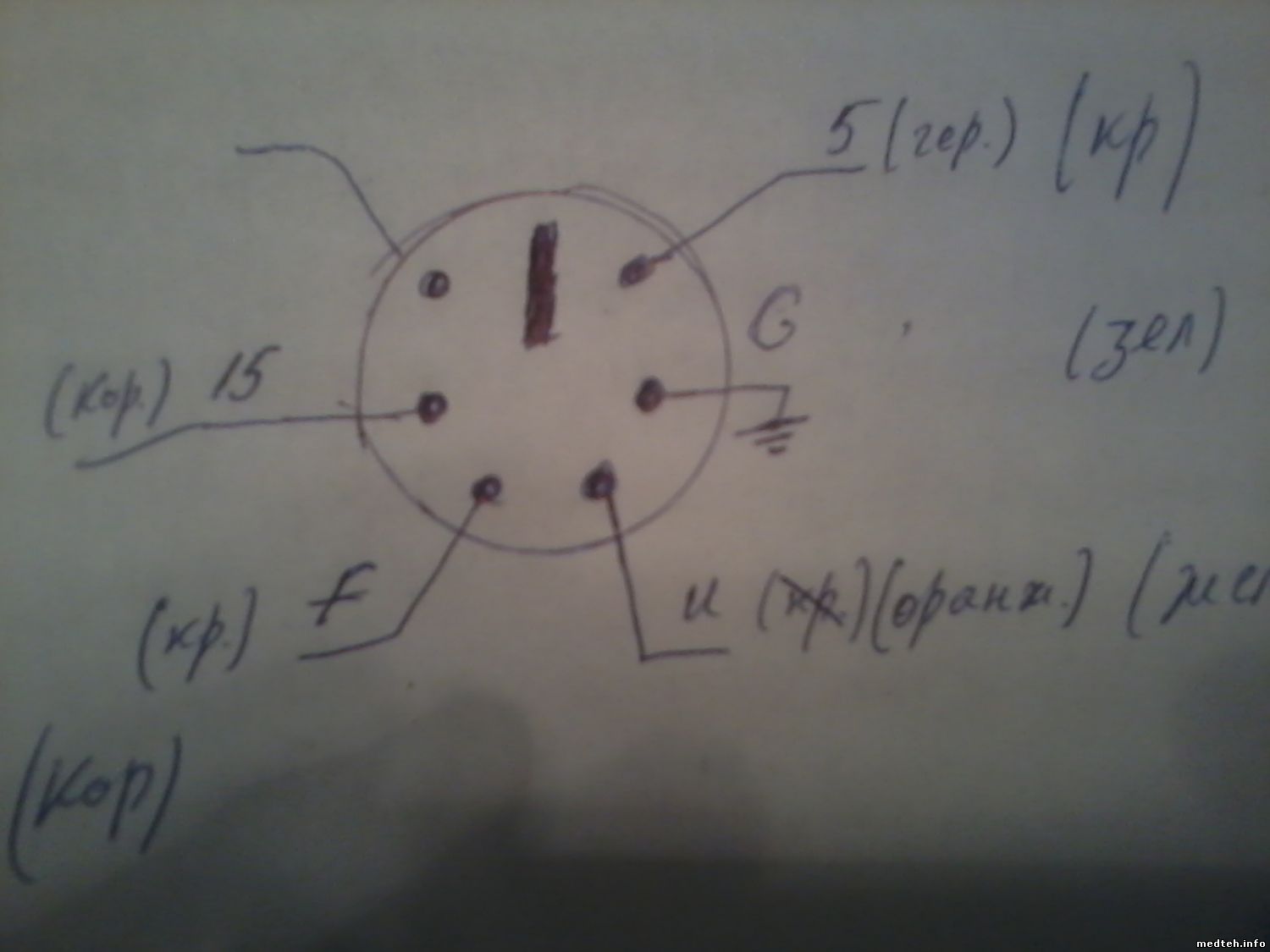

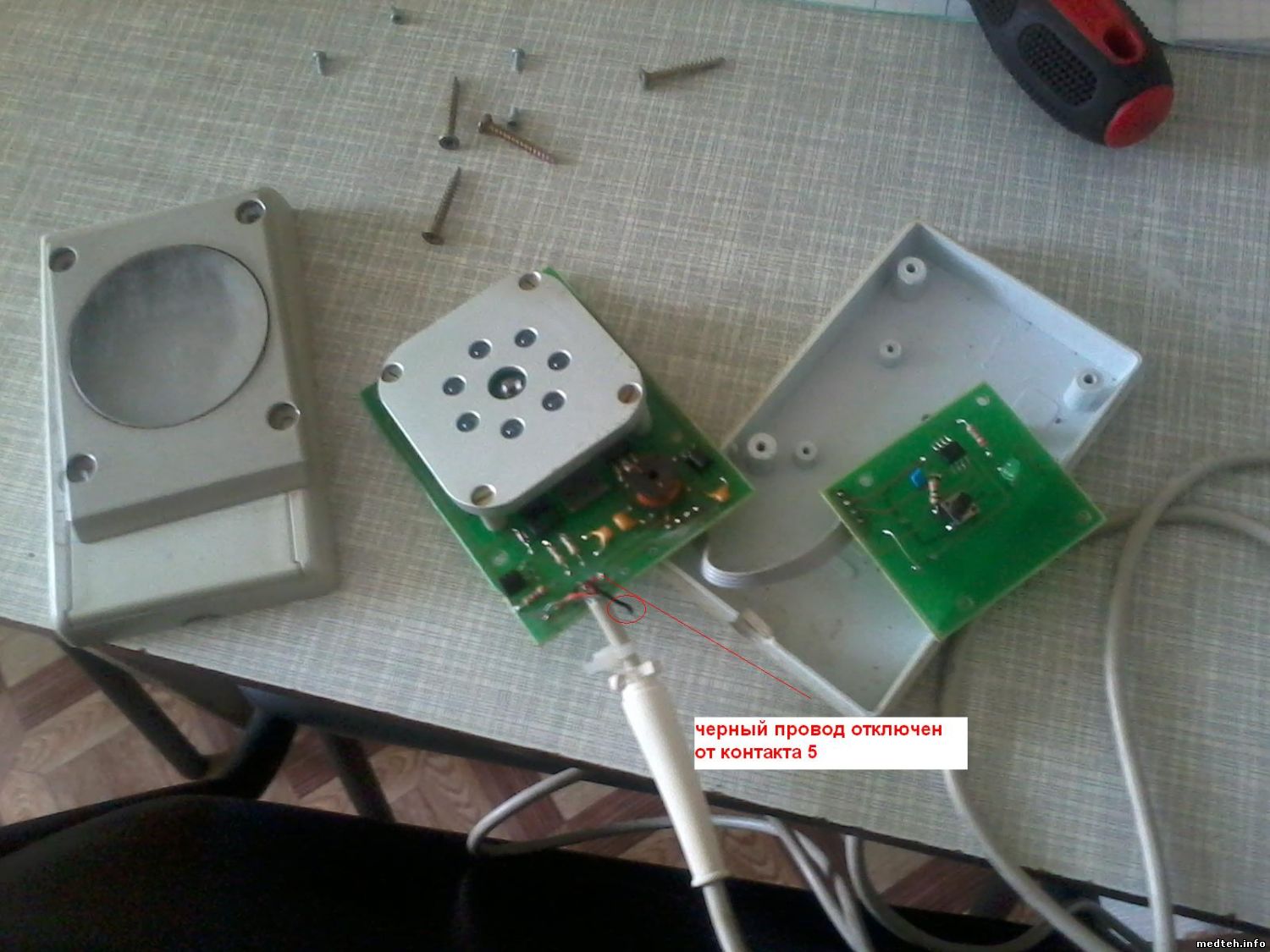

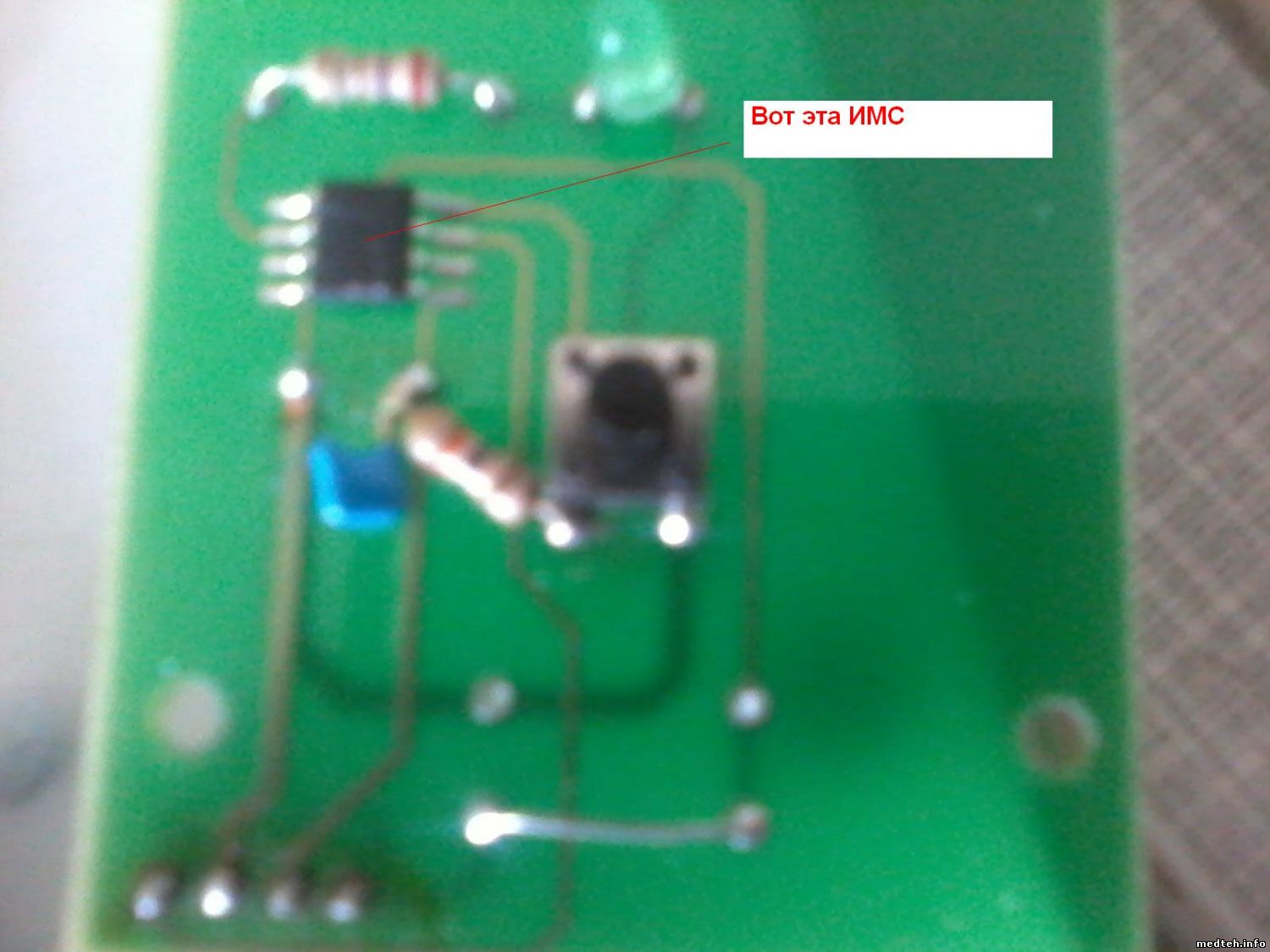

Так и не нашёл я разъём PS/2 для лазерной головки ЛО-2000, и решил запаять на прямую только толку что - этот лазерная головка оказалось не рабочей. До меня его забрали на ремонт (с год уже). Питания по праводам следующее: G - +пит U - -7,4V, нажимая START -4.4V 15 - -14.86V F - -14.86V 5 - -10V, если провод (черн) не подкл к самой плате ЛО-2000, если подкл, то 0V. Прозваниваю этот контакт на плате ЛО-2000 мультиметром отнасительно G, звониться 14 Ом в обе стороны. По дорожке пришёл на микросхему 8-ми ножковую. 1 и 8 ноги без имени, при этом лазерный излучатель не горит. Сам аппарат "Мустанг-2000" рабочий. Есть другая головка, вкл на оба канала - работает, свечения присутствует. Кто подскажет, может что по этой "шняге" Фото прилагаю.
Дата: Четверг, 21.Авг.2014, 07:25 | Сообщение # 39
Медтехник
В сети
Российская Федерация
.
У Mustang 2000(4 выхода) и Mustang 2000-2(2 выхода) электронные схемы блоков питания и исполнительных блоков одинаковы: просто в первом исполнительных 4, во втором - 2 ... Это хорошо видно на плате по расположению её элементов ...
Общие и блочные схемыМАТРИКСА и МУСТАНГОВ одинаковы (во всяком случае, МАТРИКСОВ первых выпусков ...). .
ЦитатаMunlik ()
собственно, нужна-то схема для лазерной головки ЛО-2000
См. обрыв проводников в кабеле (цветность проводников в конкретном кабеле не обязательно такая как приводится в сообщениях данной темы, но их схемная разводка у всех кабелей одинакова), и пропай выводов ЛПИ ...
P.S. А что, тип лазерной головки так и указан: ЛО-2000? Они же разной мощности ... А значит и маркировка типа разная ... Что касается схемы платы головки, то производитель её постоянно изменяет ...
Российская Федерация
Казахстан
Разобрать целый не предлагать. Он заклеен-замазан. В общем, разберётся также.
обозначены G, F, C, U, +.
Вот было бы здорово, если кто смог помочь с соответствием какой контакт разъёма соответствует какому обозначению.
