Здравствуйте коллеги. Стоматологическая установка Stern Weber S300 CONTINENTAL итальянской фирмы CEFLA S.C., SN 71400100, 2002 г/в.. Помогите, пожалуйста, разобраться с очень умной системой. Суть проблемы: при попытке работать мотором плата управления (97692900) включает продувку, воздух на спрей и свет, но отказывается запускать мотор. Обороты на дисплее меняются и в ручном режиме и с педали, реле щёлкают элементы на плате мотора все живые, мотор живой, провода целые. Доктор говорит, что ранее такая проблема была и заключалась в неисправности педали. Вскрыл педаль и понял, что мозгов в ней ... Умная, в общем (97040387). Та, которую надо не только двигать, но и нажимать. Изучение мануалов показало, что платы мотора с таким номером в документации нет, и система работает по CAN шине. Разъёмы для всех плат, в принципе, одни и те же, поэтому, наверное, сигналы и напряжения там идентичны (как мне кажется) и в инструкции описаны (очень кратко, назначение разъёмов, основные элементы, настройка). Это не проблема. Проблема, я думаю, в CAN. Мануал пишет про Test the Can bus signals with the special Digit System Tester. Естественно, у меня его нет и взять негде. Внимание вопрос: если заменить педаль с "мозгами" на другую (например, 97040386 обычная, с потенциометром), то заведётся ли? Надо ли будет что-то перенастраивать где либо (программно или аппаратно) или вставил в разъём и работает (чёт сомневаюсь)? Или может я всё усложнил и есть способ проще?
P.S. Нашёл один оборванный провод в общем кабеле педали, но не завелось.
Дата: Воскресенье, 22.Фев.2015, 22:15 | Сообщение # 3
Техник
У вас сообщений: 315
Инженер электромеханик
OFFлайн
Российская Федерация
Оренбург
Yulana34, ОК. Праздники закончатся посмотрю номер и выпуск.
ЦитатаYulana34 ()
Кан бас можно подключить в любом месте, попробуй, может порт барахлит.
А вот здесь подробней, пожалуйста, с CANом сталкивался в своём FORDе, соединял аппарат со смартфоном, но всё было на уровне - воткнул блок в разъём, соединился по Bluetooth и работает. Здесь как? Растолкуй, пожалуйста.
Дата: Понедельник, 23.Фев.2015, 14:30 | Сообщение # 4
У вас сообщений: 2570
Электро-сантехник
OFFлайн
Российская Федерация
Волгоград
V_A_S_H, Can bus это параллельная шина данных, и где её подключить особой роли не играет. Педаль без "мозгов" подключить не получится. Подключить комп тоже, нужен dut tester, без него никак.
Дата: Понедельник, 23.Фев.2015, 15:56 | Сообщение # 5
Стажер
У вас сообщений: 17
менеджер
OFFлайн
Украина
Киев
Yulana34, Can bus - это параллельная шина данных. С какого перепугу Can bus стал параллельной шиной? Can bus - последовательная шина, а вот потребители к ней подключаются параллельно.
V_A_S_H, другие инструменты работают? С педали ими можно управлять? Как ведёт себя, например, турбина? .
V_A_S_H, посмотрел на плату мотора 97692900 ... Где Вы там увидели CAN bus ?
Yulana34, Weber Stern S300 CONTINENTAL. 2002 год, №71400100.
. UkrmedDental,
ЦитатаUkrmedDental ()
Другие инструменты работают ? с педали ими можно управлять? как ведет себя например турбина?
Все остальные системы в полном порядке,работает все.
ЦитатаUkrmedDental ()
посмотрел на плату мотора 97692900... где Вы там увидели CANbus ???
Я там ее тоже не увидел,просто не знаю как она выглядит.В мануале написано,что все системы общаются по CAN. Плата мотора включает свет и отрабатывает клапанами воды и воздуха.Все элементы платы похоже исправны.Есть ощущение(может интуиция ),что нет управления оборотами,то есть от мозгов установки нет сигнала на элементы управления платы мотора.Так же владелец оборудования указал,что проблема уже была и решение было в педали.Внутри корпуса педали визуально проблем не обнаружил,правда сдернуты разъемы боковых кнопок(которые у основания).Так же ,в кабеле(мастер работавший до меня ,по не понятной мне причине ,перерезал провода кабеля педали и спаял их потом заизолировав изолентой(как положено,синей))я нашел обрыв в месте пайки,обрыв устранил ,но увы,не помогло.
V_A_S_H, исходя из вышеописанного Вами,рекомендую оставить педаль в покое.(педаль не умеет делать различий между турбиной, мотором и скалером).
управление установкой от Вашей педали происходит в аналоговом режиме.(нет там CANbus)
Напряжение управления оборотами мотора или управления пропорциональным клапаном турбины, Вы можете измерить на 9 ножке разъема KS (канал А, или канал В, или канал С, или канал D),
измерения проводить относительно контрольной точки на материнской плате обозначенной как " 0V ". Диапазон значений должен быть 0 - 10V .
(как один из возможных вариантов ,может быть неисправен сам канал управления на материнской плате , например канал " С " , в который включена плата мотора - это легко проверить , включите на его место турбинный модуль(заведомо исправный) и протестируйте его работоспособность, если ОК! значит этот канал материнской платы исправен, и как вывод- неисправен модуль управления мотором.)
.
Yulana34, стесняюсь спросить: а зачем Вам серийный номер? (если есть номера необходимых модулей и даже фото).
Уважаемый V_A_S_H , повторюсь еще раз , на мой взгляд Ваша педаль исправна и не нужно ничего выдумывать. Касаемо процедуры программирования - материнская плата сама определяет какой модуль к ней подключен.
P.S. Я дал Вам рекомендации, а прислушаться к ним или нет дело Ваше.
Я дал Вам рекомендации, а прислушаться к ним или нет дело Ваше.
Уважаемый Александр,я безмерно признателен,что Вы вообще участвуете в моей проблеме и ко всем Вашим рекомендациям я отнесусь с максимальным вниманием.Мои вопросы к Вам носят чисто образовательный характер.Хочется получить максимум информации от человека ею владеющего.Поэтому прошу простить мою назойливость.Огромное спасибо.
Дата: Четверг, 26.Фев.2015, 10:36 | Сообщение # 11
Участник
У вас сообщений: 180
инженер
OFFлайн
Российская Федерация
волгоград
ЦитатаUkrmedDental ()
Уважаемый V_A_S_H, повторюсь ещё раз, на мой взгляд, Ваша педаль исправна и не нужно ничего выдумывать. Касаемо процедуры программирования - материнская плата сама определяет какой модуль к ней подключен.
Ну, плата, допустим, сама не умеет определять в режиме работы. Для начала посоветую сделать RESET в сервисном меню все инструментов до заводских настроек и заново их проинсталировать.
Сообщение отредактировал dantist34 - Четверг, 26.Фев.2015, 10:38
Дата: Четверг, 26.Фев.2015, 14:44 | Сообщение # 13
Стажер
У вас сообщений: 17
менеджер
OFFлайн
Украина
Киев
Уважаемый dantist34, как по Вашему происходит инсталяция?
Вы делаете RESET именно материнской платы( тем самым сбрасываете информацию о подключенных модулях к материнской плате ), а далее как ни странно...происходит следующее ( Вы называете это словом инсталяция ) вы активируете инструмент - материнская плата автоматически определяет какой модуль подключен к активированному каналу, и если все прошло удачно запоминает ее в память материнской платы.(Не вполне понятно почему Вы говорите про неумение определять автоматически.) Как правило материнская плата при смене модулей , умеет корректно переопределить модуль сама (за исключением случаев программных сбоев в ней, тогда инструмент будет не определен,и тогда без сброса никак. )
Сделать RESET самого модуля управления инструментом,в установках этой линейки не возможно.
Процедуру RESET и затем переопределение модулей обязательно соблюдать в старших линейках, где есть CANbus - там кроме материнской платы, сброс происходит и в модуле инструмента.
Дата: Понедельник, 02.Мар.2015, 21:19 | Сообщение # 15
Техник
У вас сообщений: 315
Инженер электромеханик
OFFлайн
Российская Федерация
Оренбург
Всем привет. В общем, по порядку. Материнская плата сама определяет на какой позиции чего воткнули.Пробовал перебросить плату управления турбиной на место мотора все работает, на девятой ноге(как сказал многоуважаемый UkrmedDental) напряжение меняется от 0 до 10V. .Напряжение питания 30V в наличии. Таким образом сделал вывод, что не исправна плата мотора. Выдал рекомендацию на заказ новой. Старую попробую вылечить ради спортивного интереса и самообразования (я не электронщик, я только учусь), если получится отпишусь. Всем участвовавшим огромное спасибо.
Дата: Понедельник, 02.Мар.2015, 22:11 | Сообщение # 16
У вас сообщений: 2570
Электро-сантехник
OFFлайн
Российская Федерация
Волгоград
V_A_S_H, Может подойти плата управления коллекторным мотором с оптикой, где переменник включен как потенциометр. Это если вдруг не удастся получить родную
Дата: Воскресенье, 22.Мар.2015, 20:02 | Сообщение # 17
Техник
У вас сообщений: 315
Инженер электромеханик
OFFлайн
Российская Федерация
Оренбург
Здравствуйте коллеги. Проблема решена, причина: - силовые транзисторы BDW93C и BDW94C. Заменил и всё работает. Вот только не могу понять как програмируется подача спрея на инструмент? На турбинку в частности. Вода подается, а воздух нет. Причём, продувка, после сброса педали, есть. В инструкции не нашёл. Ткните, пожалуйста, пальцем, если не затруднит.
Дата: Пятница, 04.Авг.2017, 13:04 | Сообщение # 19
Стажер
У вас сообщений: 17
дилер
OFFлайн
Российская Федерация
Самара
МастерБаку, к сожалению, сбросить деталировку всю не могу, т.к. во-первых, инфо для оф.представителей завода (то есть мы), во-вторых, очень много серий машин и у них есть распределение по годам выпуска. Пишите что нужно, буду выкладывать деталировку (нужна марка, модель, год выпуска. В идеале еще и серийный номер, для точного определения кода запчасти). .
МастерБаку, если "соображать на троих", то без третьей головы никак ))))))))
Дата: Пятница, 24.Янв.2020, 10:13 | Сообщение # 21
Стажер
У вас сообщений: 27
сервис инженер
OFFлайн
Российская Федерация
Калининград
Добрый день. Подскажите, как обучить кресло на стоматологической установке Stern Weber S200 Сontinental? Установка куплена год назад. Документы отсутствуют. После установки всё работает кроме кресла ...
Дата: Пятница, 24.Янв.2020, 11:10 | Сообщение # 23
Стажер
У вас сообщений: 17
дилер
OFFлайн
Российская Федерация
Самара
Цитатаrevgen39 ()
Подскажите, как обучить кресло на стоматологической установке Stern Weber S200 Сontinental? Установка куплена год назад. Документы отсутствуют. После установки всё работает кроме кресла ...
Зажимаете обе верхние кнопки на педали (при выключённой установке) и удерживая их включаете установку. Как только начинает идти зуммер, отпускаете кнопки и импульсно нажимаете правую кнопку на педали. Так калибруется кресло.
Дата: Пятница, 24.Янв.2020, 19:16 | Сообщение # 26
Стажер
У вас сообщений: 27
сервис инженер
OFFлайн
Российская Федерация
Калининград
Гидроблок был уже собран и замотан стрейчем. Чтоб его прикрутить к креслу, кресло поднял по совету как на фото. Потом пробовал двумя кнопками педали. И первым свичем, но чего-то ей надо ещё. Про правую кнопку не знал. Попробую, отпишусь. . Там стояли перемычки.
Дата: Пятница, 24.Янв.2020, 19:39 | Сообщение # 29
У вас сообщений: 2570
Электро-сантехник
OFFлайн
Российская Федерация
Волгоград
Цитатаrevgen39 ()
Так панель поставить или вернуть перемычки?
Перемычку, судя по всему, поставил какой-то ушлый техник по просьбе врача. Вообще-то, это система безопасности кресла. Дабы оно доктору ноги не переломало. Панель на время калибровки надо снять, но разъём подключить. Во время этой процедуры кресло не реагирует на конечники. Останавливается по "упору". Да и, заодно проверьте сами микрики, чтобы были не "задавлены".
Сообщение отредактировал Yulana34 - Пятница, 24.Янв.2020, 19:42
Дата: Понедельник, 04.Апр.2022, 18:47 | Сообщение # 34
У вас сообщений: 2570
Электро-сантехник
OFFлайн
Российская Федерация
Волгоград

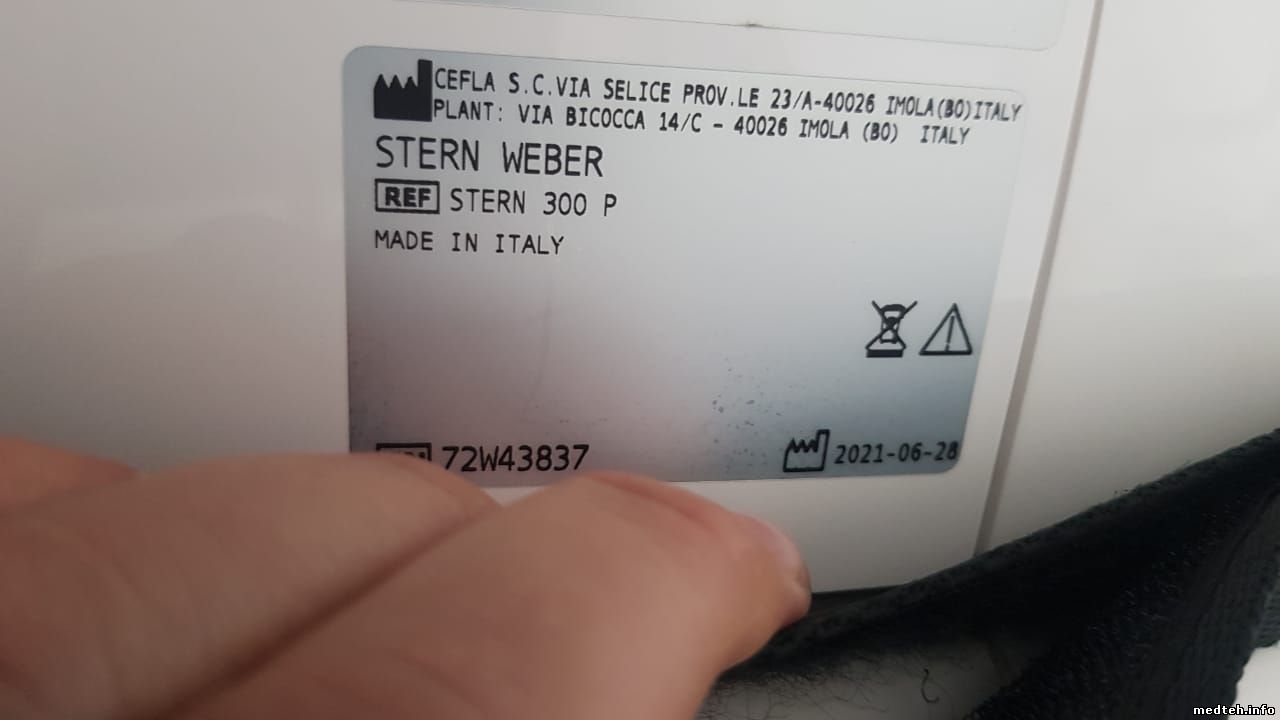

venom1588, 496 Backrest overcurrent - DO NOT USE THE DENTAL CHAIR - follow reset instructions. 496 Перегрузка по току спинки - НЕ ИСПОЛЬЗУЙТЕ СТОМАТОЛОГИЧЕСКОЕ КРЕСЛО - следуйте инструкциям по сбросу.
У Вас гарантийное кресло. Оно стоит очень дорого. Пригласите авторизованного сервисного инженера.
Сервисный инженер (сервис-инженер) является официально уполномоченным представителем производителя оборудования и представляет технические интересы этого производителя в каком-то порученном ему объёме и относительно какого-то конкретного выпускаемого производителем оборудования.
Дата: Четверг, 06.Окт.2022, 14:29 | Сообщение # 35
Стажер
У вас сообщений: 35
техник
OFFлайн
Российская Федерация
Ставрополь
Доброго дня. Есть такая проблема: есть воздушно-абразивный наконечник RONDOflex plus 360 компании KaVo. При подключении к установке и начале работы, через 3-5 секунд перестаёт идти порошок. Причина: попадание воды в контейнер с порошком, который становится мокрым и не выбрасывается через сопло. При подключении этого пескоструя к другим установкам, всё нормально. Подскажите, пожалуйста, на что обратить внимание?
Дата: Четверг, 06.Окт.2022, 17:55 | Сообщение # 36
У вас сообщений: 2570
Электро-сантехник
OFFлайн
Российская Федерация
Волгоград
ЦитатаRiver ()
Подскажите, пожалуйста, на что обратить внимание?
У Вас, похоже, полная установка воды. Или как вариант: кто-то сколхозил при замене турбинного шланга и перепутал подачу воды и воздуха. 1. Без инструмента включить подачу воздуха на шланг. Контролировать наличие воды зеркалом. 2. Если всё нормально, включить подачу спрея. Вода должна идти из отверстия рядом с подачей воздуха.
Дата: Пятница, 07.Окт.2022, 17:29 | Сообщение # 39
У вас сообщений: 1862
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация
Дистрикт 74
River, компрессор один на все установки или на каждую свой? Стоит ли осушитель? Был случай, когда на ближайшую к компрессору установку конденсат поступал вместе с воздухом, а на последующую он не доходил. Старым компрессорам необходимо больше времени на создание рабочего давления, как следствие перегрев и подача в систему горячего воздуха. Воздухопровод лежит на холодном полу, итог - образование конденсата уже в воздуховоде. Проверьте стакан-отстойник на редукторе воздуха, есть ли там конденсат. Если сухо, то тогда причина в установке. Далее сообщение от Yulana34.
Дата: Вторник, 01.Ноя.2022, 22:48 | Сообщение # 40
Стажер
У вас сообщений: 35
техник
OFFлайн
Российская Федерация
Ставрополь
Воду сливают, если верить наслово. Компрессор один для этой установки и стоит в 1.5 метрах, осушителя нет. Bektyish, спасибо за полезное наблюдение, приму к сведению. Будут продвижения, обязательно отпишусь.
