Цитатаbektyish ()
Если облучатель-рециркулятор новый и на гарантии - отфутболивать его на гарантийный ремонт к продавцу. По всем остальным вопросам не грех при наличии Интернета и оборудования связаться с производителем. Первым делом необходимо смотреть документы - когда выпущен, когда куплен, не на гарантии ли он, а только потом вскрывать.
Дата: Суббота, 14.Фев.2015, 11:04 | Сообщение # 81
У вас сообщений: 1101
Инженер лаборатория ИВЛ
OFFлайн
Российская Федерация
Челябинск
vist-amur, почитай http://www.medteh.info/forum/71-1639-1 , у тебя, по описанию сгоревших деталей, похоже вылетел баласт он запускает лампы, баласты обычно просто меняют.
Дата: Суббота, 14.Фев.2015, 11:04 | Сообщение # 83
Стажер
У вас сообщений: 5
нет
OFFлайн
Российская Федерация
Благовещенск
Quote (Serg74)
почитай http://www.medteh.info/forum/71-1639-1 , у тебя, по описанию сгоревших деталей, похоже вылетел баласт он запускает лампы, баласты обычно просто меняют.

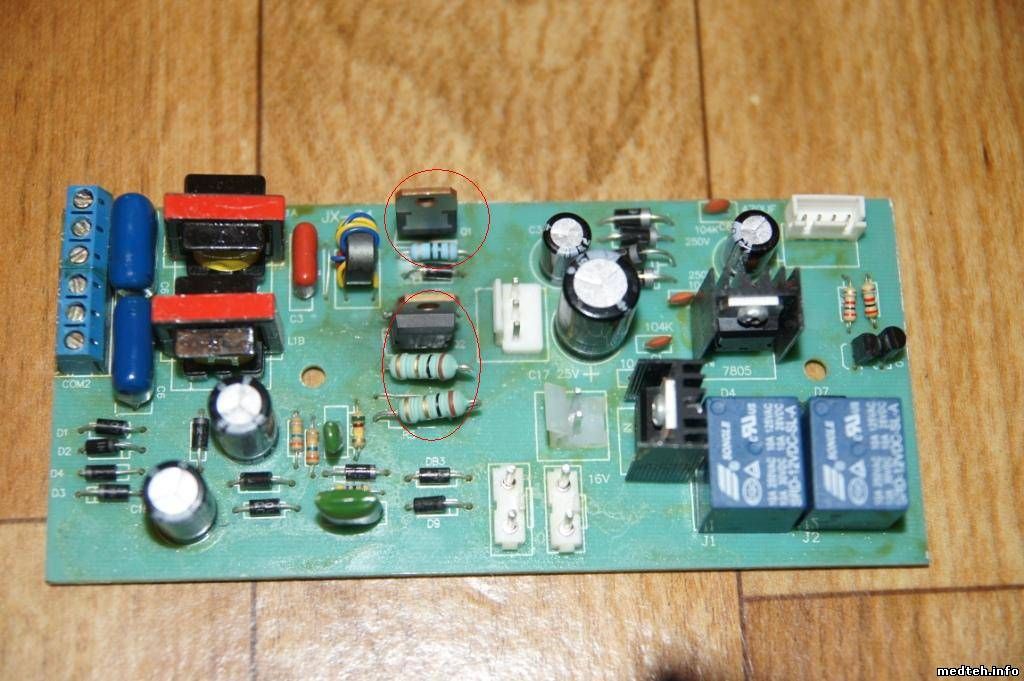

Плата немного другая. Выкладываю фото. Красным обозначены сгоревшие комплектующие. Грешу на дроссель, нет возможности его проверить.
Дата: Суббота, 14.Фев.2015, 11:04 | Сообщение # 84
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Не грешите. Меняйте неисправные элементы, проверяйте остальные на исправность, особенно DB2 или DB3 (между транзисторами), подключайте исправную лампу (дневного света), и включайте электричество через лампочку накаливания 100-150 вт, очень часто еще бывает пробой пленочных конденсаторов (зеленые).
Дата: Суббота, 14.Фев.2015, 11:04 | Сообщение # 85
Стажер
У вас сообщений: 5
нет
OFFлайн
Российская Федерация
Благовещенск
Хочу выразить огромную благодарность всем, кто откликнулся! Проблема решена, неисправность найдена. Помимо сгоревших элементов, были выявлены два неисправных диода (на фото это D1 и D2), они и были виновниками "коротенького". Динистор DB3 оказался исправен.
Возникла еще одна проблема - нет напряжения на лампах. Хотя в остальном все работает. Куда смотреть?
Неисправность найдена. Виновником оказался неисправный диод.
Сообщение отредактировал vist-amur - Среда, 13.Июн.2012, 08:47
Дата: Суббота, 14.Фев.2015, 11:05 | Сообщение # 86
Стажер
У вас сообщений: 19
service injener
OFFлайн
Украина
kiev
В этих баластах, действительно необходимо обращать внимание на резисторы, пробой транзистора влечет за собой и выход со строя резисторов низкоомных, а также необходимо проверить конденсаторы при больших скачках напряжения их пробивает.
Дата: Суббота, 14.Фев.2015, 11:05 | Сообщение # 88
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
По "неоффициальным" данным - одноразовая вещь. В попавшим к нам использовался заказной (программируемый при изготовлении) контроллер. По согласию медиков проводили кардинальную переделку - все выбрасывали, ставили обычные (от бытовых светильников) балласты, вентилятор запитывали от простейшено 12В блока питания. Все управление - через выключатель "Вкл-Выкл"
Дата: Суббота, 14.Фев.2015, 11:06 | Сообщение # 90
сервисный инженер
OFFлайн
Российская Федерация
Екатеринбург
Мы несколько подобных аппаратов переделывали как Yurkevich, с одной разницей меняли кулеры с 12 на 220 переменки. Ставим обычно электронные дроссели из электротоваров (они в одной цене с классическими - порядка 105 - 150 руб.) и не надо держатель стартера ставить.
Сообщение отредактировал babysh-m - Среда, 05.Дек.2012, 22:18
Дата: Суббота, 14.Фев.2015, 11:06 | Сообщение # 91
Стоматология, Стерилизация
OFFлайн
Российская Федерация
г. Курск
Дезар нормальный??? Вентиляторы на поролоне...КБ-Я-ФП Тоже в паспорте нет как сбрасывать таймер,причем эти уже столько вариаций понадели....а паспорт все старый идет....Нормальные считаю КАМА /Пермский пороховой завод делает/ весь из металла, никаких часиков, дроссель старинный намотанный на железе+стартер. электрики на ура починяют.
Дата: Суббота, 14.Фев.2015, 11:07 | Сообщение # 92
Заглянувший
У вас сообщений: 1
инженер ремонтник
OFFлайн
Российская Федерация
Ярославль
А какие лампы лучше брать на замену в данную марку рециркулятора? У каких срок службы дольше в часах? И как правильно их утилизировать - журнал какой то или просто потихоньку на свалку?
Дата: Суббота, 14.Фев.2015, 11:07 | Сообщение # 93
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
basil2010 Насчет марки лампы - надо брать аналогичную ранее установленной, как правило дополнительно указывается или в паспорте или на самом аппарате. Срок службы в основном определяется условиями эксплуатации или результатами контроля уровня УФ излучения. Утилизация - как и для всех ламп дневного света, сдача в специализированный приемный пункт. Медикам проще - у них до сих пор используется куча ртутьсодержащих приборов (хотя бы те же термотетры) и определено как их утилизировать
Дата: Суббота, 14.Фев.2015, 11:08 | Сообщение # 95
Участник
У вас сообщений: 70
инженер
OFFлайн
Российская Федерация
Ижевск
Вот способы сброса таймера. Сброс таймеров у рециркуляторов Армед Со встроеным баластником Замыканием ног 4 и 5 на восьминогой микросхеме (24С02). Выключаете аппарат -> замыкаете ноги 4 и 5 перемычкой -> включаете аппарат (с замкнутыми ногами включаете питание и нажимаете кнопку вкл/выкл (это 6) и 5 ,чтобы зажглись лампы)-> убеждаетесь, что на табло "0000" -> ждите 3 минуты -> размыкаете ноги на ходу ,не выключая питания-> -> даёте аппарату поработать ещё 3 минуты. Все готово. С отдельным баластником. Нажимаем одновременно кнопки 1,2, и 6, не отпуская включаем питание, ждём 10 секунд, отпускаем кнопку 6 при этом 1,2 не отпускаем и ждём 10 секунд пока не появятся 0000.
! У новых Армедов кнопка сброса под процессором.!
Для консультаций: Телефоны сервисных центров: г. Санкт-Петербург: (812) 702-73-02 добавочный 316 Алексей Владимирович Сайт: www.armed.ru
Дата: Суббота, 14.Фев.2015, 11:08 | Сообщение # 97
Заглянувший
У вас сообщений: 1
пользователь
OFFлайн
Российская Федерация
ижевск
добрый день! для дет.сада купили такой рециркулятор, через два года перестал работать. Отнес в электромастерскую, сказали какая то деталька перегорела, да так, что на ней не прочитать ничего, просят электросхему аппарата. Подскажите, где ее взять.
Дата: Суббота, 14.Фев.2015, 11:08 | Сообщение # 99
Участник
У вас сообщений: 74
инженер
OFFлайн
Российская Федерация
Екатеринбург
у меня в армеде сгорели два транзистора : J3303 и резисторы в обвязке обуглились. Плата такая на 90% такая же: http://www.medteh.info/_fr/51/4244735.jpg Не подскажите какие номиналы резисторов и что это за транзисторы, замена возможна?
Сообщение отредактировал jazz - Пятница, 29.Ноя.2013, 09:54
Дата: Суббота, 14.Фев.2015, 11:09 | Сообщение # 100
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
jazz При выходе транзисторов, тем более что и резисторы обуглились, как правило неисправны и другие детали, например динистор DB3. При ремонте делаем проще: берется электронный балласт 2х18 вт (стоит менее 200р), на плате удаляются диоды D1-D4, это которые выпрямляют 220 для питания J3303 (в принципе можно и неудалять, но кто знает как поведут под напряжением оставшиеся детели);, вход балласта включается вместо входа диодного моста, выходы балласта - к лампам. Если плата управления целая, то все работает как и раньше
Дата: Суббота, 14.Фев.2015, 11:09 | Сообщение # 101
Стажер
У вас сообщений: 5
медтехник
OFFлайн
Российская Федерация
Пермь
Принесли Армед-на табло 7961! горит 2 секунды и тухнет! Табло в ------! Кнопка сброса есть-но как то не знаю, При выкл питании нажимаю-включ-моргает 1 цифра и гаснет! Еще посмотрел на плате индикатора при вкл лампе на выходе вентиятора 5в-при негорящей-,4в- может из-за вентилятора такая прихоть?
.
Разобрался я с этим зверьком! Не проходил сигнал с датчика холла на вентиляторе-на плате с чипом увеличил свое сопротивление резистор R22 раз в 10! Заменил его и все пошло, видимо, в чипе есть защита от дохлого вентилятора!
Дата: Суббота, 14.Фев.2015, 11:09 | Сообщение # 102
Участник
У вас сообщений: 61
инженер-медтехник
OFFлайн
Российская Федерация
Архангельск
Закупили по аукциону 300 таких рециркуляторов. Из них около 50 уже вышли из строя по второму разу (после гарантийного ремонта). Сейчас в них немного другая схемотехника. Блок питания, реле и электронный балласт собраны на отдельной плате дискретно. Проблема в том, что выходят из строя входной диодный мост балластника и ключевые транзисторы и, как следствие, вылетает предохранитель. Что выходит первым непонятно. Может кто-то разбирался в этой проблеме? Знакомые медтехники пытались чинить заменой вышедших из строя компонентов, но не надолго. Явно ошибка в схемотехнике. Поставить внешний электронный балласт не проблема. Но все же может кто смог найти ошибку китайских проектировщиков и устранить?
Дата: Суббота, 14.Фев.2015, 11:09 | Сообщение # 103
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
vicom У Вас написано "Но все же может кто смог найти ошибку китайских проектировщиков и устранить?" Это не ошибка а минимизация, за счет снижения надежности. Повысить надежность - добавить цепи защиты и т.п. - увеличение числа ЭРЭ и соответственно стоимости. Да и где эти ЭРЭ размещать, ведь их на печатной плате так просто не разместить. "пытались чинить заменой вышедших из строя компонентов" - по уму, надо все элементы предварительно проверять (куча ключевых транзисторов из неисправных блоков нормально работают при малых напряжениях и токах, проверяются измерителями параметров, но "вылетают" при подаче высокого напряжения) и менять при малейшем сомнении в исправности. Экономический вопрос - во сколько это выйдет? При массовом производстве дешевле заменить целую плату, чем выполнить ее ремонт
Дата: Суббота, 14.Фев.2015, 11:10 | Сообщение # 105
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
vicom Решение есть всегда. Но, если доработать схемотехнику то надо разрабатывать и новую плату, потом ее где-изготавливать, монтировать детали и т.д. Если ставить внешний балласт - цена переделки (запчасти и ремонт) порядка 300-500 руб "Может более мощные транзисторы устанавливать?" Мощные транзисторы не очень хорошо работают в режимах малых токов
Дата: Суббота, 14.Фев.2015, 11:10 | Сообщение # 106
У вас сообщений: 358
лабораторная и рентгентехника
OFFлайн
Российская Федерация
Томск
День добрый
ЦитатаAndrey0612 ()
С отдельным баластником. Нажимаем одновременно кнопки 1,2, и 6, не отпуская включаем питание, ждём 10 секунд, отпускаем кнопку 6 при этом 1,2 не отпускаем и ждём 10 секунд пока не появятся 0000.
Не получилось, маленько с коллегой модифицировали метод: в конце надо опять нажать на 6 кнопку, и время сбросилось. Все заработало. Если об этом способе уже писали, извиняюсь, не заметили. удачи Сергей
Дата: Суббота, 14.Фев.2015, 11:10 | Сообщение # 108
Стажер
У вас сообщений: 22
инженер по мед. оборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону
Транзистор 13003 заменял на ST13007, работают в подавляющем большинстве нормально. При этом как правило нужно заменить резисторы 1 Ом = 2 шт., 10 Ом = 2 шт в цепях электродов этих транзисторов. Иногда вылетают диоды 1N4007 моста питания ламп , при этом сгорает внешний предохранитель(найти прозвонкой без выпайки). Наблюдается резкое снижение ресурса бактерицидок при работе с ЭТИМ электронным балластом-с заявленных 7000 ч. до 1000-2500 ч.
Дата: Суббота, 14.Фев.2015, 11:10 | Сообщение # 109
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
Хочу еще раз обосновать мысль, что нет смысла ремонтировать электронные балласты (ну кроме каких-либо специализированных) - как правило выходит из строя несколько деталей а у некоторых других изменяются параметры (например возрастают обратные токи у полупроводников). Очень часто неисправный светильник остается включенным в сеть на часы а то и несколько суток - При использовании б/у запчастей (а в ряде случаев и новых) их надо проверять на работоспособность в условиях эксплуатации - высокие напряжения, импульсный режим, что не всегда возможно - Во многих руководствах по ремонту импульсных блоков питания ,а балласт практически блок питания, рекомендуется при неисправностях в высоковольтной части заменять силовой (ключевой) элемент (транзистор) и все ЭРЭ в его обвязке. В балласте - это практически все, ну может за исключением входного сетевого фильтра, выпрямителя и конденсатора - На электронные балласты продавцы дают гарантию и по опыту, во всяком случае в нашей местности, заменяют их без каких-либо вопросов - У медиков возникает меньше вопросов: Приехал на ремонт - заменил балласт, который извлек из заводской упаковки. Если что не так, сьездил к "продавцу" заменил по гарантии и ... аппарат заработал. Как правило - новый балласт или сразу не работает (недолго) или работает годами А если ремонтировать: - или забирать балласт для ремонта в мастерскую или ремонтировать на месте. Поскольку, какие именно детали вышли из строя неизвестно, то нужно , практически, иметь весь этот балласт "россыпью". Далее - довольно типичная при ремонте высоковольтных схем ситуация: Новые детали запаял, включил и "запахло радиом" и повторяй все заново. Даже если все заработало но опять сравнительно быстро (по меркам медиков через несколько месяцев, а то и больше) поломалось, а если такое произошло несколько раз то вывод медиков в ряде случаев - плохой мастер
Дата: Суббота, 14.Фев.2015, 11:10 | Сообщение # 110
Заглянувший
У вас сообщений: 1
инженер
OFFлайн
Российская Федерация
Владивосток
ЦитатаIMT ()
здрасьте, подскажите, у меня проблема с таким рециркулятором 2х15Вт: вентилятор целый, эпра (балласт элктрон.) проверен, почему то нет питания на вентилятор и эпра, это может быть из-за реле SRD-12VDC-SL-A? постараюсь завтра фото предоставить.
ЦитатаIMT ()
проблема решена ) сделала проще
Подскажите, пожалуйста, как решили проблему? У меня та же
Дата: Суббота, 14.Фев.2015, 11:11 | Сообщение # 112
Стажер
У вас сообщений: 7
инженер обслуживания медтехники
OFFлайн
Российская Федерация
Новосибирск
Всем здравсвуйте. Похожая проблема. Не работают лампы, вентилятор крутит. погорели некоторые элементы. их заменили до меня, так же восстановили дорожки. думаю сменить баллста, но он в данном случае дискретный.
Как можно подклюсть внешний, и куда именно он врезается ?
Дата: Суббота, 14.Фев.2015, 11:11 | Сообщение # 113
Участник
У вас сообщений: 61
инженер-медтехник
OFFлайн
Российская Федерация
Архангельск

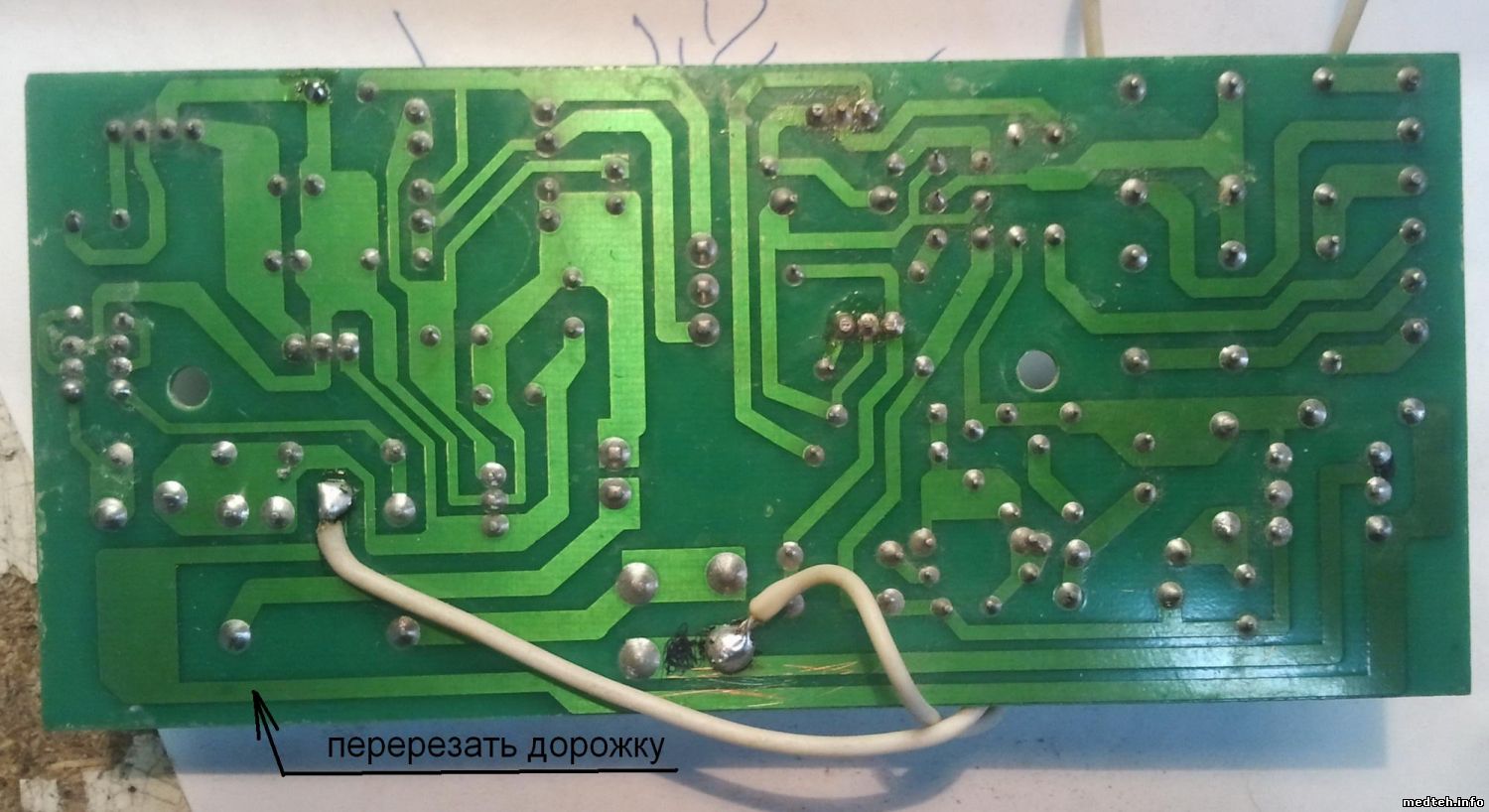

Я подключаю новый балласт ко входу диодного моста (4 черных диода рядом с серой соединительной колодкой), предварительно выкусив диоды. В моем случае статистика показала, что в выходе из строя родного балластника виноваты китайские лампы (такие тонкие с белыми пластиковыми наконечниками) они быстро выходят из строя и убивают балластник. Если перед вводом в эксплуатацию их заменить на порядочные (осрам или филлипс), то рециркуляторы служат долго.
Сообщение отредактировал vicom - Суббота, 05.Сен.2015, 07:32
Дата: Суббота, 14.Фев.2015, 11:11 | Сообщение # 114
Стажер
У вас сообщений: 43
Ломастер 90-го левела
OFFлайн
Российская Федерация
Лас-Вентурас

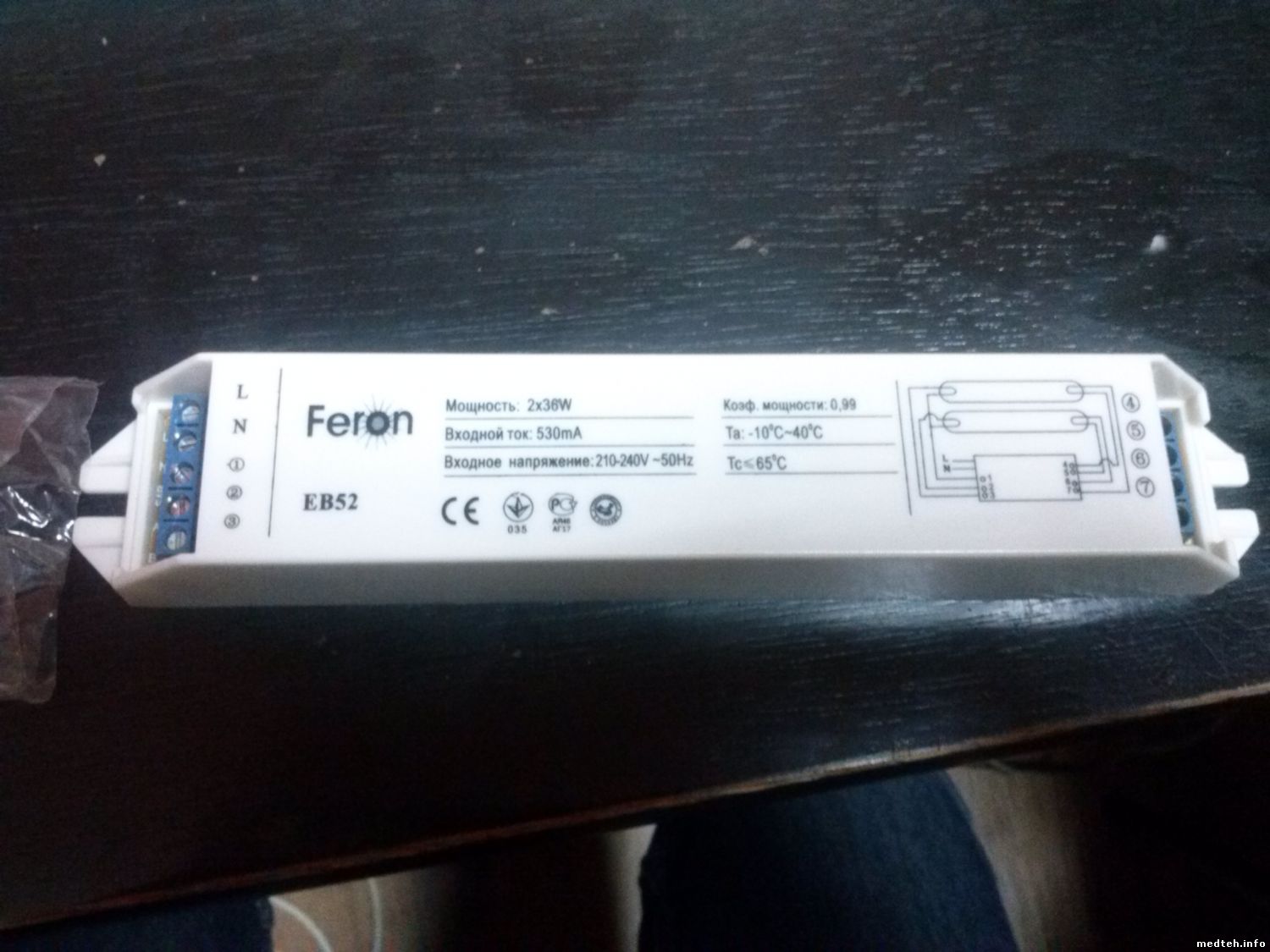

Здравствуйте уважаемые форумчане. При ремонте данной лампы захотел поставить балласт Feron EB 52. Подскажите пожалуйста: 1) Какие элементы нужно выпаивать из платы кроме диодов D1-D4. 2) После того, как я соединил лампы с балластом по схеме, каким образом подключается балласт к плате(какими выводами)?
Дата: Суббота, 14.Фев.2015, 11:12 | Сообщение # 119
Стажер
У вас сообщений: 21
инженер
OFFлайн
Российская Федерация
ижевск
Обычно выгорают элементы обвязки транзистора: - это пара резюков плюс диод. На фотке они друг за другом стоят. После замены, плата обычно сразу запускается. Проследите нагрев транзисторов, при сильном нагреве меняйте дроссель - он пробит. Платы промыть и обработать аэрозольным пластиком. Транзисторы - любой из Китай серии 13005-13009, проверял - работают.
Дата: Понедельник, 12.Окт.2015, 14:15 | Сообщение # 120
Стажер
У вас сообщений: 7
Сервис инженер
OFFлайн
Российская Федерация
Челябинск
Добрый день. Может кто сталкивался с ремонтом платы на данный аппарат: пробило цепь инвертора - всё восстановил, но остановился на том, что не могу найти такой транзистор в продаже 13003Е5 (WXDH). Может кто удачно менял на что нибудь более доступное?
p.s. Аналог, вроде, 3DD13003E6D, но его тоже не найти, менял на ST13003, но не заработало - скорее всего, по этому "Многие путают транзистор 3DD13003E6D с MJE13003. Транзистор китайского производства 3DD13003E6D составной по схеме Дарлингтона со встроенным диодом, и аналогом 13003 не является!" (с рабочего аппарата подкидывал транзистора - всё работает, так что, точно знаю, что нужно заменить только их), даташит на транзистор: http://www.wxdh.cc/en/index.php?CM=product&CI=573&goodsid=390
Российская Федерация
Украина
поздно , я их уже переделал!
