ВНИМАНИЕ! Прежде чем писать что-то своё в этой теме обязательно прочтите её с самого начала - возможно об этом уже есть информация в теме - дважды и более мусолить одно и тоже не нужно(что, к сожалению, в теме наблюдается! ), и излагайте свои мысли (вопросы/ответы) сразу же полностью по существу рассматриваемой проблемы, а не нудно по каплям с цитатами, иначе полезная тема получится утомительно длинной!
.ВНИМАНИЕ !Прежде, чем изложить в этой теме своё сообщение (пост),проследитеза тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), ибо информация, касающаяся разных технических систем, может в последующем ввести в заблуждение других участников! . Имейте в виду: в теме присутствуют советы тех, кто и воочию не видел данные облучатели ... Но "вставили" свои "5-ть копеек" ...
.Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты(вместо редактирования своего поста для добавления в него новой информации следующая прямо за ним, в режиме монолога, чередатолько своихновых постов с этой информацией ) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будетнудночитать ... .А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли! .И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.20 )!Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, не кичитесь ею! ...
Цитатаbektyish ()
Если облучатель-рециркулятор новый и на гарантии - отфутболивать его на гарантийный ремонт к продавцу. По всем остальным вопросам не грех при наличии Интернета и оборудования связаться с производителем. Первым делом необходимо смотреть документы - когда выпущен, когда куплен, не на гарантии ли он, а только потом вскрывать.
Дата: Четверг, 14.Май.2020, 09:32 | Сообщение # 166
Заглянувший
У вас сообщений: 1
Техник
OFFлайн
Российская Федерация
Тюмень
Обычно меняю транзисторы (на большей мощности 3009) и омники резисторы. Заметил, что при запуске на старых лампах транзисторы раскаляются, при замене ламп на новые транзисторы не греются. Получается при старении ламп нагрузка на транзисторы увеличивается и они выходят из строя. Проверяю отремонтированную плату обычно двумя 18 ватными люминисцентными лампами из потолочного светильника.
Дата: Четверг, 14.Май.2020, 13:16 | Сообщение # 167
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг
Армедовские и прочие (narva, philips) УФ лампы не полностью взаимозаменяемы. Армедовские лампы, при эсплуатации с "обычными" ПРА не всегда запускаются, а если запускаются, то у них быстро выходят из строя нити накала (появляется налёт на стекле вблизи нитей накала). С этим постоянно сталкиваемся, и для замены лампы заказываем "под облучатель".
Дата: Пятница, 29.Май.2020, 13:41 | Сообщение # 168
Участник
У вас сообщений: 72
техник
OFFлайн
Российская Федерация
Тюмень
Цитатаovg ()
Аппарат: CH211-115. Без карантина заниматься бы не стал :). А тут, решил добить. Заменил стандартный набор: транзисторы 2-е шт., сопротивления 4-е шт., диоды 2-е шт. При включении вентиль работает, лампы не запускаются. Полез осциллографом, нет раскачки частоты до ~1кГц, как в рабочем, динистр проверил - открывается, т.е.. вроде, живой. Дроссель на феррите перемотал, картина не поменялась. Вопрос к знатокам: какая сволочь эту частоту раскачивает? Просьба не советовать (выкинуть |поставить внешний ЭПРА| отдать мастеру). Хочется доковырять самому с вашей помощью.
День добрый. Закончилась таки эта эпопея. В сухом остатке: межвитковое на дросселе (это не тот, что с тремя обмотками) было R~1.2 Oм, на рабочем - R~2.4 Ом. Всем спасибо! С уважением ovg
Дата: Пятница, 05.Июн.2020, 13:13 | Сообщение # 169
Заглянувший
У вас сообщений: 2
Электромеханик
OFFлайн
Российская Федерация
Симферополь
Всем привет. Столкнулся с проблемой: сломался рециркулятор Armed CH211-115. Разобрал, выяснилось, что вышли из строя резисторы - два по 10 Ом и два по 1 Ом, и два транзистора силовых 13005А, всё остальное в норме. При включении вентилятор включается, реле включаются, лампы не загораются., Лампы новые, думал, что в них проблема, проверял их на другом аппарате. На плате управления моргает лампочка. Подскажите, в чём может быть причина?
Дата: Пятница, 05.Июн.2020, 13:31 | Сообщение # 170
Заглянувший
У вас сообщений: 2
Нет.
OFFлайн
Российская Федерация
Москва
Проверьте реле, которое включает преобразователь. То, что оно щелкает, не значит, что контакты нормально замкнулись. Это, конечно, при условии, что напрямую, без реле. И автоматически у Вас лампы горят.
Столкнулся с проблемой: сломался рециркулятор Armed CH211-115. Разобрал, выяснилось, что вышли из строя резисторы - два по 10 Ом и два по 1 Ом, и два транзистора силовых 13005А, всё остальное в норме. При включении вентилятор включается, реле включаются, лампы не загораются. Лампы новые, думал, что в них проблема, проверял их на другом аппарате. На плате управления моргает лампочка. Подскажите в чём может быть причина?
Посмотрите диодный мост D1-D4, желательно, диоды выпаивать, и дроссель гляньте. С уважением ovg
Дата: Четверг, 02.Июл.2020, 14:33 | Сообщение # 172
Стажер
У вас сообщений: 16
радиоинженер
OFFлайн
Российская Федерация
Калининград

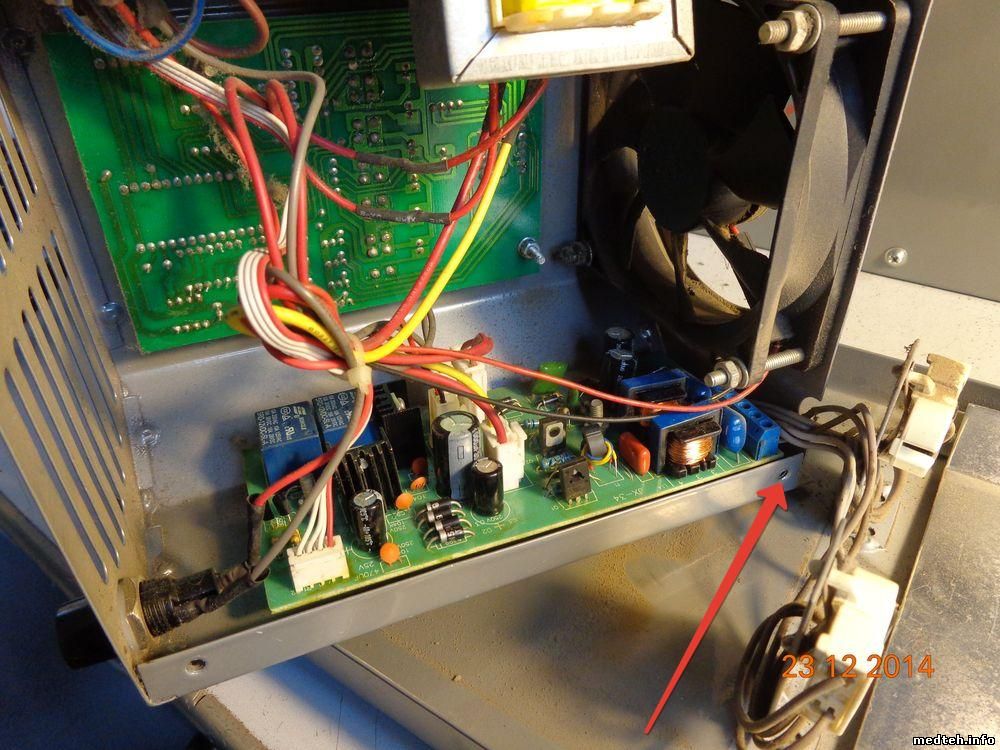

Добрый день! Может кому в ремонте пригодиться эта информация. Принесли облучатель АРМЕД 2019 г/в, ещё на гарантии. Индикаторы светятся, а поджига ламп нет. При осмотре выявил термическое разрушение пластикового изолятора УФ лампы АРМЕД, перегорание нити накала. Неисправным элементом оказался дроссель в высоковольтной части. Был заменён. Параметры исправного L=2.24 mH R=2.2 Om.
Дата: Воскресенье, 12.Июл.2020, 17:15 | Сообщение # 173
Заглянувший
У вас сообщений: 2
Радиодело как дело
OFFлайн
Российская Федерация
Москва
ЦитатаAyder_med ()
Сломался рециркулятор Armed CH211-115. Разобрал, выяснилось, что вышли из строя резисторы - два по 10 Ом и два по 1 Ом, и два транзистора силовых 13005А, всё остальное в норме.
Эти лампы включены там последовательно. Потому важно, если не загораются проверить наличие самой генерации напряжения. Подключите вместо них одну лампу на 30 вт или лампу накаливания. А также, как уже упоминал, высоковольтные конденсаторы включенные последовательно с лампами тоже выходят из строя. Обычно 1-а шт. - зелёный или красный.
Дата: Пятница, 06.Ноя.2020, 16:04 | Сообщение # 174
Стажер
У вас сообщений: 44
инженер по мед. оборудованию
OFFлайн
Российская Федерация
Грозный
ЦитатаИванычев ()
На фото вверху рядом с колодкой, в которую присоединяются лампы. Красновато-бордовый такой.
Здравствуйте. Всё проверил, и эти конденсаторы, по номиналам, сравнил, всё норм. До этого поменял транзисторы и резисторы, диоды. Работает, но лампы не горят. И дроссель проверил, на нём, правда, вместо 2.2 ом, показывает 1.8 - это же не критично?
Дата: Четверг, 26.Ноя.2020, 11:46 | Сообщение # 178
Заглянувший
У вас сообщений: 1
Продажа
OFFлайн
Российская Федерация
Калининград
Всем привет. Я понимаю, что тема изъезжена. Но я не могу понять, в чём же причина: рециркулятор Армед СН211-115, перепаял транзисторы, резисторы, а он лампы не зажигает. Я даже динистор менял, ноль эмоций. Вентилятор крутится. Дорожки целые, выгоревших нет. Подскажите, пожалуйста, в какую сторону ещё качнуть можно?
Дата: Суббота, 28.Ноя.2020, 12:48 | Сообщение # 180
Заглянувший
У вас сообщений: 2
инженер
OFFлайн
Российская Федерация
Москва
При неисправных транзисторах и резисторах обвязки, также часто выходят из строя диоды в обвязке и 4-ре диода, находящиеся перед лампами. Только менять, проверяя, надо все эти элементы до включения, единоразово. Иначе повторно будете менять уже меняные детали.
Дата: Суббота, 28.Ноя.2020, 12:48 | Сообщение # 181
Стажер
У вас сообщений: 33
инженер по мед.оборудованию.
OFFлайн
Российская Федерация
г. Астрахань
matuxina, надо бы блок питания проверить и предохранители. Мультиметр тебе поможет. Бывает контакт на лампы плохой, из за этого тоже может не включаться. Стартер проверь. А Вы хоть этот аппарат видели воочию? ...
Дата: Суббота, 28.Ноя.2020, 12:49 | Сообщение # 182
У вас сообщений: 567
инженер-наладчик
OFFлайн
Российская Федерация
выборг

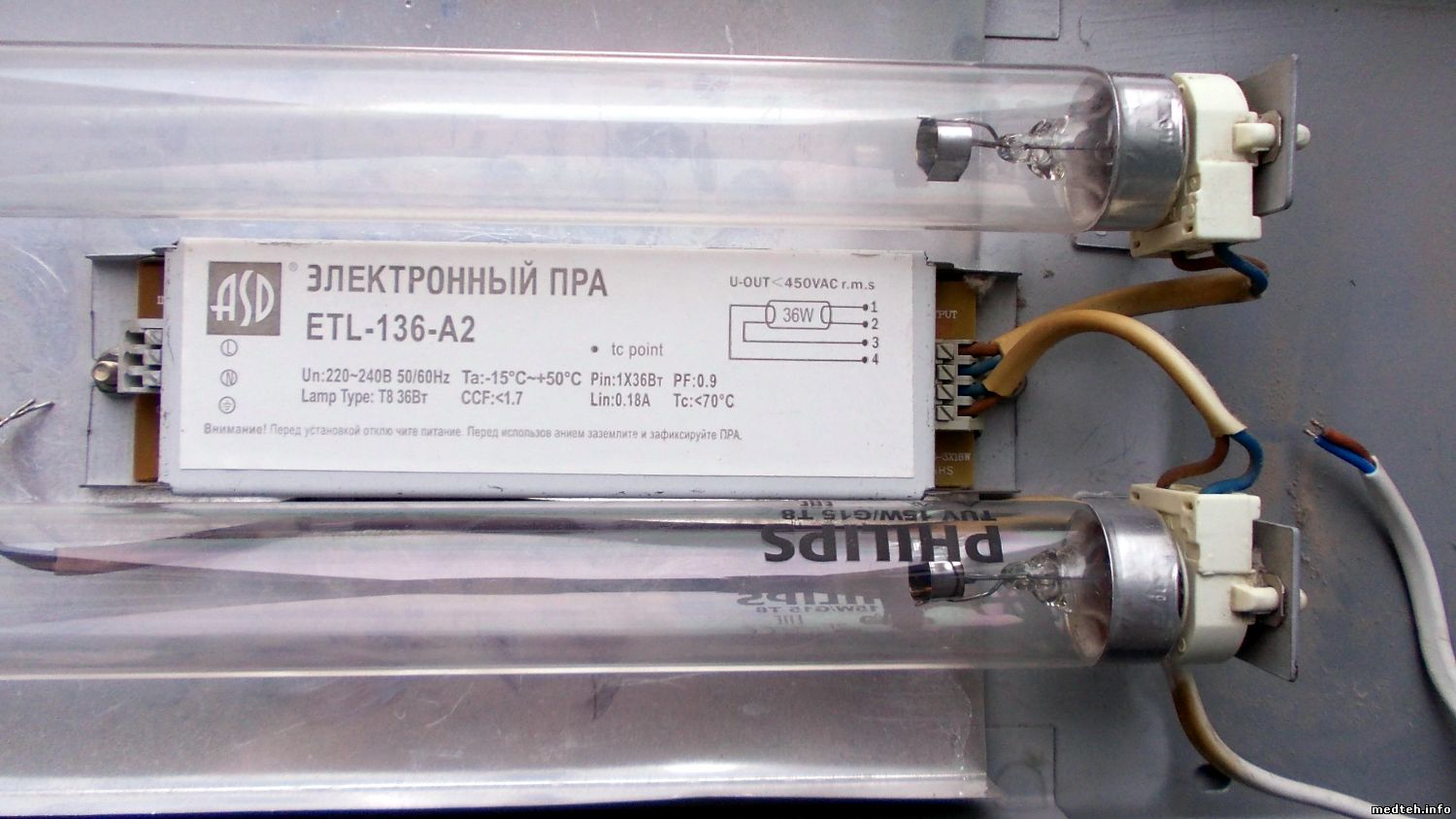

В этих устройствах устройство индикации и УФ лампы функционально самостоятельные. Для ламп использован электронный баллас - на третьей фотографии прямоугольный блок в полистироловом корпусе. Заменяется на любой аналогичный, только надо брать для двух последовательно включенных ламп. Можно и для двух параллельных, но тогда надо изменить монтаж. Для "электроники" вполне подходит любой сетевой блок питания на 5В, от калькулятора или универсальный сетевой адаптер.
Дата: Четверг, 04.Фев.2021, 18:55 | Сообщение # 183
Заглянувший
У вас сообщений: 2
Электронщик
OFFлайн
Российская Федерация
Барнаул

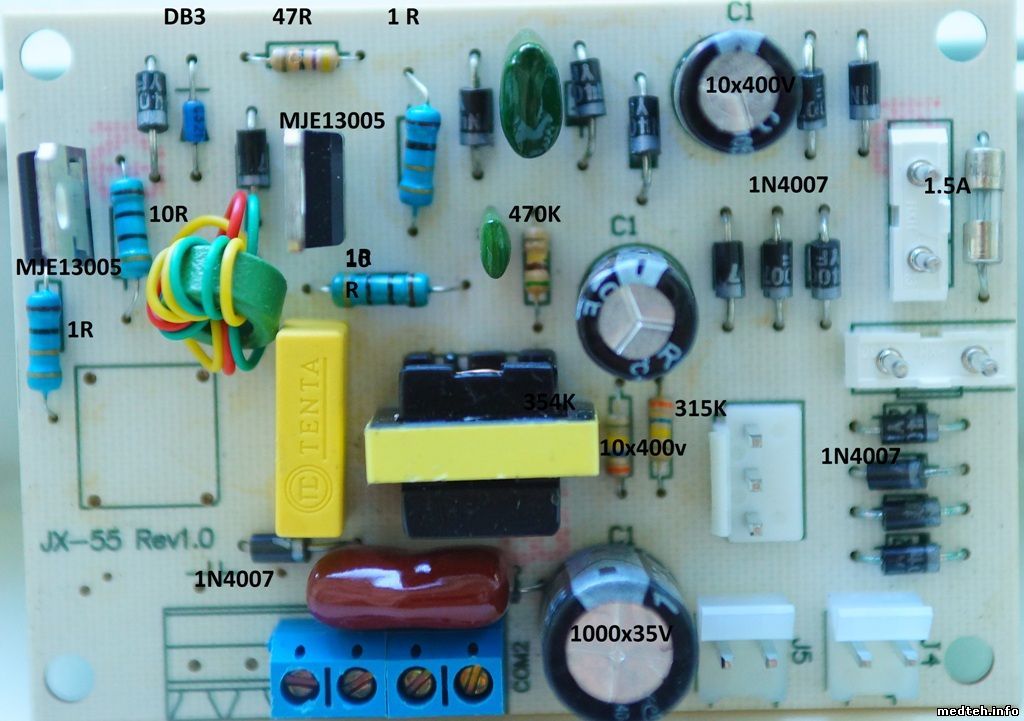

Здравствуйте. Аrmed СН211-115 в пластиковом корпусе. Сгорел балласт, его чинили, поменяли всё. Со слов клиента, вентиляторы работают лампы не стартуют, две лампы соединены последовательно, одна из ламп имеет потемнение в районе спирали на концах пластиковые колпачки, на спиралях обрывов нет, все 4-е прозваниваются. Вопрос в том, как всё это подключалось к плате, ибо попало в разобранном виде.
. А Вы эту большую тему читали с самого её начала? ...
Дата: Пятница, 05.Фев.2021, 00:14 | Сообщение # 184
У вас сообщений: 763
Сервис-инженер
OFFлайн
Российская Федерация
Владивосток

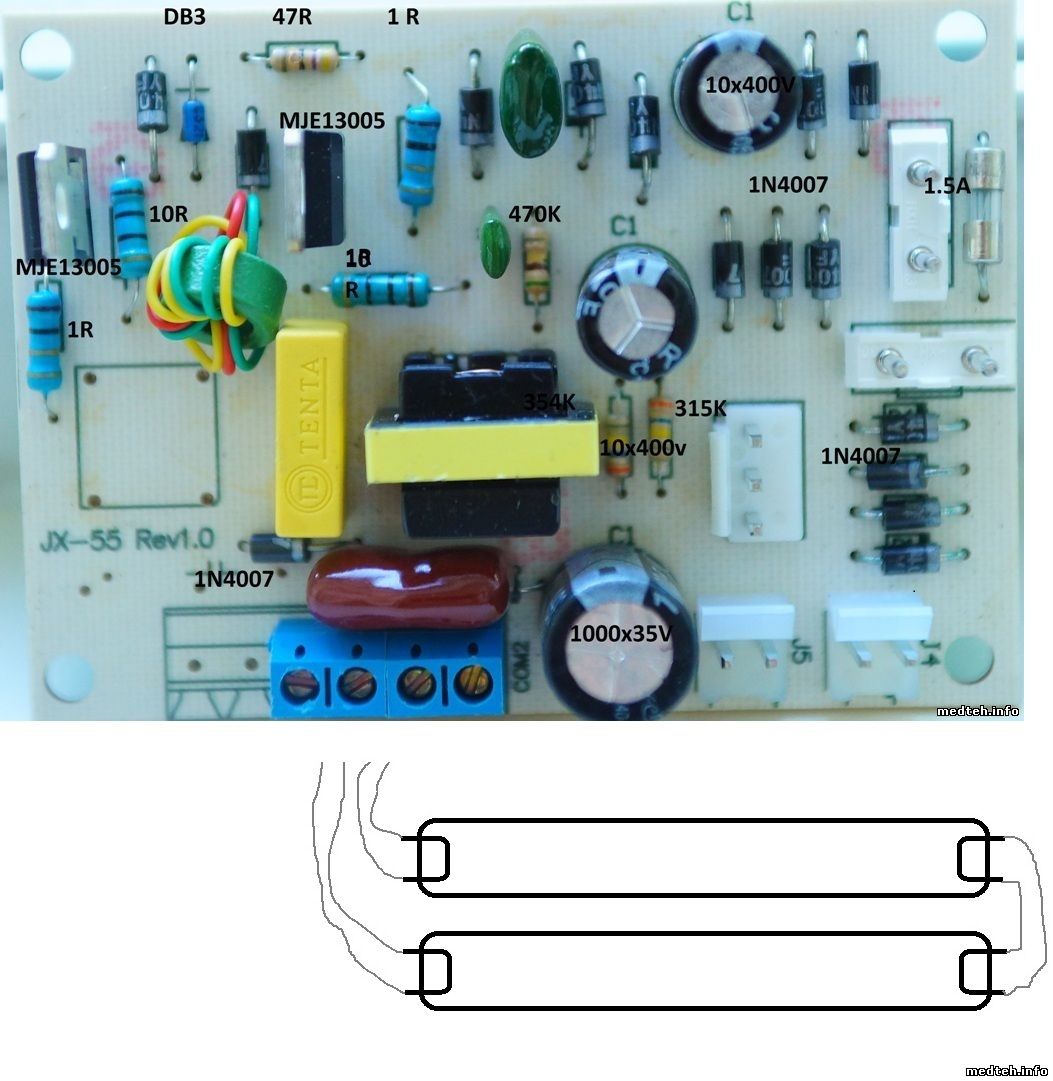

Сначала переверни и поменяй местами, а лучше поменяй лампы на заведомо исправные. 4 точки для подключения 4 проводов это 5 мин работы для перебора всех вариантов комбинаций подключения, ничего не спалишь
Сообщение отредактировал yblod5 - Пятница, 05.Фев.2021, 00:20
Дата: Пятница, 05.Фев.2021, 04:35 | Сообщение # 185
Заглянувший
У вас сообщений: 2
Электронщик
OFFлайн
Российская Федерация
Барнаул

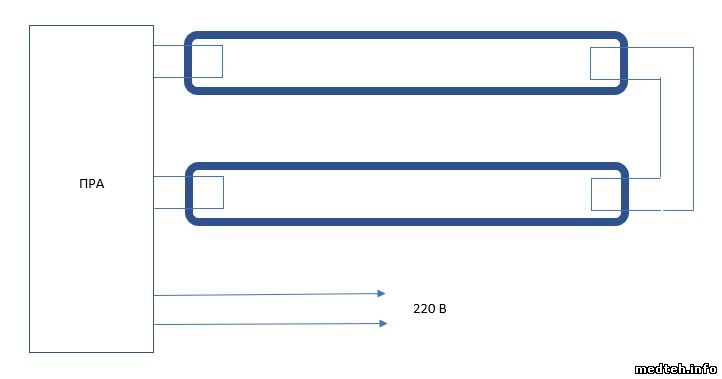

Тему читал, с самого начала. При подключении таким образом, то есть каждую нить на свою пару контактов, выгорают транзисторы и низкоомные резисторы. Я не ремонтировал данную плату изначально, мне принесли трупик, благодаря данному сайту и фото с подписанными элементами проясняется картина, но есть пробелы, от этого и спрашиваю.
Дроссель проверил транзистор тестером L=2.2 mH R=2.1 Om, транзисторы в пробое сопротивления по 10 ом и по 1ом в обрыве, все конденсаторы соответствуют емкости, все диоды и резисторы проверены соответствуют номиналу явных пробоев нету. Посему прошу подсказать как все таки изначально подключены лампы в схему.
Сообщение отредактировал kserv - Пятница, 05.Фев.2021, 18:57
Дата: Пятница, 02.Июл.2021, 11:15 | Сообщение # 186
Стажер
У вас сообщений: 9
Медтехник
OFFлайн
Российская Федерация
Челябинск

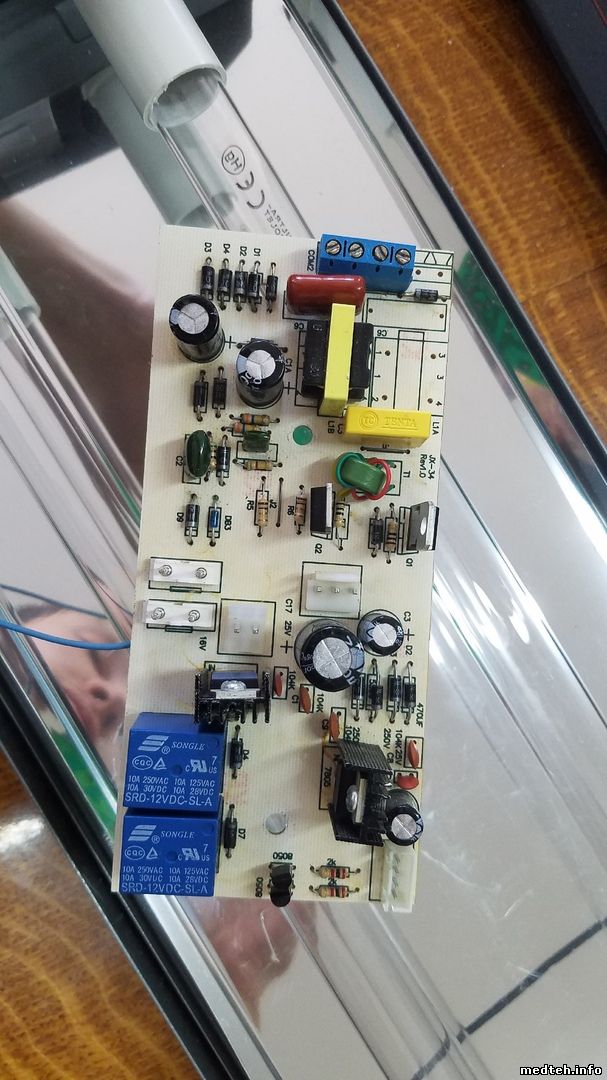

Сгорел предохранитель, лампа, карлсон, половина модуля управления - плата JX-34. Восстановил. Проверил - работает. Подивился тому, что ламповые провода упираются в кожух и их нужно загибать, хотя так просто поправить - сделай посадочные отверстия со смещением, место есть. Ладно, собрал, проверил, не переворачивая, бочком. Опять хорошо. Положил задней стенкой вниз. Включил, Бац - молния и запах! Опять предохранитель, нить в лампе, ключевые транзисторы и обвязка. Причём, видно отчётливо след пробоя между транзюком и резистором, и больше никакой патологии ... Карлсон целый - уже хорошо. Опять восстанавливаю, проверяю - всё работает. Прозваниваю - коротышей на корпус нет, провода целые, контакты на лампах подогнул для надёжности. Составил, начинаю собирать - задняя стенка сверху. И тут мне помогло нарушение ТБ - не вынул вилку из розетки. Закручиваю последний винт, тот что держит блок управления. И вдруг загораются лампы. Карлсон молчит, выключатель питания отключен!!! Выворачиваю винт - лампы гаснут, вворачиваю - горят. Мистика? Ан нет, вскрыл, посмотрел - винт при закрутке упирается в колодку ламповых проводов (синенькая с винтиками), он слишком длинный. Опять всё проверил, никаких левых путей для 220В нет: вилка, провод, предохранитель, выключатель, плата ... Все винты одной длины, хотел переставить плату колодкой в другую сторону, там мешает держатель предохранителя. Короче (опупея ещё длилась), спилил винт накоротко и забыл как страшный сон это чудо конструктивного дебилизма. Может кому пригодится сей опыт.
Сообщение отредактировал SELFY - Пятница, 02.Июл.2021, 11:17
Дата: Пятница, 02.Июл.2021, 17:32 | Сообщение # 187
Медтехник
OFFлайн
Российская Федерация
.
ЦитатаSELFY ()
Может кому пригодится сей опыт.
В таком туманном изложении - навряд ли ... SELFY, соберитесь с мыслями, отделите одну от другой, логически закончите каждую и новым редактированием доведите содержание Вашего поста до технически понятного состояния ... "Карлсон"? ... "Опять хорошо" ... "Винты одной длины" ... "Страшный сон" ... "Бац" ... Дебилизм ... И Вы пытаетесь ещё кого-то обвинять ...
Если не успеете в окно редактирования, то технически и по-русски грамотно изложите суть "Вашего опыта" в новом посте - тогда этот Ваш неудачный будет удалён! ... Как и с.187.
Дата: Пятница, 02.Июл.2021, 17:38 | Сообщение # 188
У вас сообщений: 1868
Электромеханик по слаботочным сетям
OFFлайн
Российская Федерация
Дистрикт 74
SELFY, идеальный вариант, всё фотографировать. Сомневаюсь, что так было сделано на заводе, возможно, уже был ремонт. В городе много сервисов, и часто берут с улицы людей, не имеющих никакого теоретического и практического опыта работы с медтехникой.
Дата: Четверг, 15.Июл.2021, 14:44 | Сообщение # 189
Стажер
У вас сообщений: 9
Медтехник
OFFлайн
Российская Федерация
Челябинск

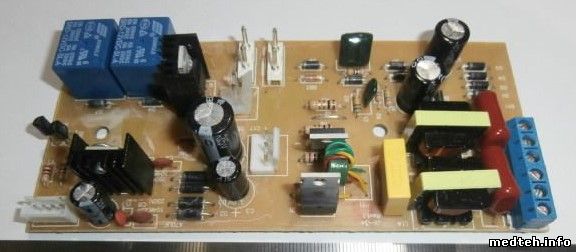

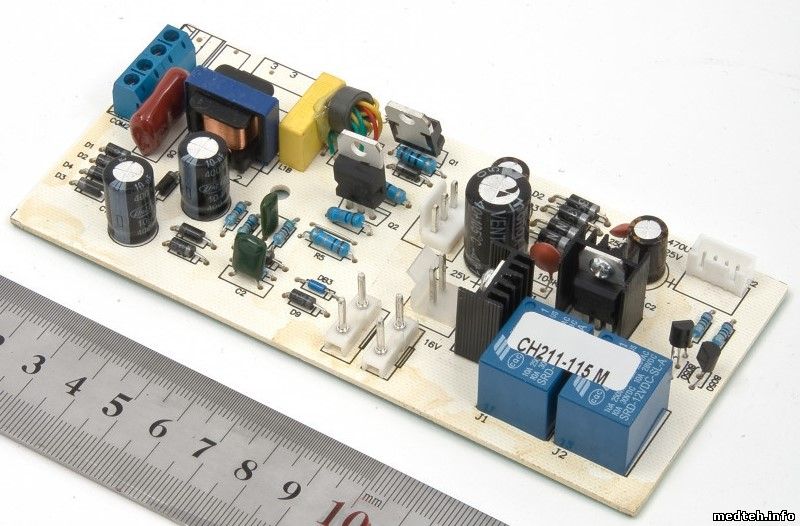

В СН211-115 М стоит плата JX-34. На ней собрано всё кроме управления и индикации. В аналогичном корпусе СН211-130 М там ЭПРА идёт отдельным модулем и там этой проблемы нет. Так вот, плата слишком велика и в клемник проводов (синий с края) идущих на лампу упирается винт крепящий кожух. И при сборке закручивая винт можно вызвать изгиб платы с замыканием оной на корпус (плата стоит на двух стойках и от корпуса отделена воздухом). Винты все одинаковые по длине, отпилил и всё работает.
П.С. Эта плата с шестиконтактным клемником идёт по факту на длинный СН211-130 М, судя по фото с инета. Видимо раньше стояла та же плата с коротким четырехконтактным клемником (фото внизу) там ничего не упирается.
П.П.С. Что особенно интересно, в однаковых по виду и маркировке рециркуляторах стоят разные комплектующие...
Дата: Четверг, 10.Мар.2022, 14:22 | Сообщение # 193
Участник
У вас сообщений: 71
Только начинаю
OFFлайн
Российская Федерация
СПб
Притащили 7-мь штук CH211-115. 5-ть починил сразу - стандартно: не горят лампы - транзюки и резюки. 2-е штуки - зависли. На обоих по 2-е неисправности. Не загораются лампы (ну, да, это ладно, разберёмся) и на одном не сбрасывается наработка (кнопку жму - сбрасывает в 0, выключаю из розетки, включаю - снова старые показания), а на другом каждый раз при включении в розетку новые показания наработки (сбрасываются кнопкой, но при выключении из розетки и включении в оную снова какие-то левые показания). Так понял, в обоих накрылся контроллер 15W404S? Или глючит память 24C02? ... .
В двух оставшихся Армедах сдохли дросселя - межвитковое. А память счётчика наработки в 24C02. Иногда бывает так хреново, что не знаешь - 03 вызвать или 0,5 открыть...
Сообщение отредактировал Trett - Четверг, 10.Мар.2022, 15:56
Дата: Пятница, 11.Мар.2022, 09:21 | Сообщение # 194
Участник
У вас сообщений: 76
инженер
OFFлайн
Российская Федерация
Комсомольск-на-Амуре
Эти армедовские светильники полный отстой. За 8 лет я их много делал раз. Сейчас нам в больницу поставили шкафы для эндоскопов, в каждом по 2-а таких облучателя. Попппа.
По теме. В эти светильники НУЖНО ставить только фирменные, брендовые лампы: Филипс; Осрам. Все это китайское "счастье", типа AerVita, AirMed и сами эти Армедовские тонкие лампы с белыми цоколями - полная шляпа. В блоке розжига-горения ламп нет никакой защиты от сгоревших ламп (как, например, в новых "Дезарах 5"). И при сгорании лампы сгорает этот электронный балласт. Я их по началу делал. Ремонтировал, резисторы, транзисторы ... Сейчас забил! Беру дроссель (железный) на 36-40 ватт и переделываю на стартерную схему. Две лампы последовательно. Только пускатели надо на 110-127 вольт ставить. Тип S2 (и подобные). Колпак у светильника прозрачный и неработающую лампу видно визуально в случае неисправности. Больницы в целях "экономии" покупают это китайское фуфло (я про лампы), поэтому переделка реально оправдана. Всё.
Дата: Суббота, 19.Мар.2022, 23:15 | Сообщение # 195
Стажер
У вас сообщений: 17
Электротехник
OFFлайн
Российская Федерация
Череповец
У меня картина, почти как описанная уже коллегами. Армед СН-211-115 в металле, незапуск. Наблюдается выгорание предохранителя и разрушение накала в лампе. Замена ламп и предохранителя. Подача питания. Загорание табло таймера. Повторное КЗ при запуске ламп кнопками установки времени. Плата вот такая же вот: http://www.medteh.info/_fr/75/4018020.jpg По замерам - КЗ после реле J1. Диоды D3, D4 пробой. Замена, команда на запуск ламп. Обугливание R8. Замер Q1, Q2 Пробой всего на всё. Замена Q1, Q2, R7, R8, D1, D2, D3, D4. Проверка с выпаиванием всех электролитов и на пробой пленочников, всех диодов, которые казались пробитыми, подъём одной ноги и проверка. Команда на запуск ламп. Вентилятор работает, таймер работает, J1 включено, лампы не горят. Проверка C1, C2, C3, C6 с выпаиванием. С3, С6 - падение ёмкости в разы. Замена C3, C6. Команда на запуск ламп. Вентилятор работает, таймер работает, J1 включено, лампы не горят. Проверка R5, R6. Номинал у них 1 Ом, фактически - 3800 КОм и обрыв. Замена. Команда на запуск ламп. Есть запуск.
Дата: Воскресенье, 20.Мар.2022, 01:48 | Сообщение # 196
У вас сообщений: 763
Сервис-инженер
OFFлайн
Российская Федерация
Владивосток
ЦитатаGeneral_Blackbird ()
У меня картина, почти как описанная уже коллегами.
Армед СН-211-115 в металле, незапуск. Наблюдается выгорание предохранителя и разрушение накала в лампе. Замена ламп и предохранителя. Подача питания. Загорание табло таймера. Повторное КЗ при запуске ламп кнопками установки времени. Плата вот такая же вот: http://www.medteh.info/_fr/75/4018020.jpg По замерам - КЗ после реле J1. Диоды D3, D4 пробой. Замена, команда на запуск ламп. Обугливание R8. Замер Q1, Q2 Пробой всего на всё. Замена Q1, Q2, R7, R8, D1, D2, D3, D4. Проверка с выпаиванием всех электролитов и на пробой пленочников, всех диодов, которые казались пробитыми, подъём одной ноги и проверка. Команда на запуск ламп. Вентилятор работает, таймер работает, J1 включено, лампы не горят. Проверка C1, C2, C3, C6 с выпаиванием. С3, С6 - падение ёмкости в разы. Замена C3, C6. Команда на запуск ламп. Вентилятор работает, таймер работает, J1 включено, лампы не горят. Проверка R5, R6. Номинал у них 1 Ом, фактически 3800 КОм и обрыв. Замена. Команда на запуск ламп. Есть запуск.
Какое техническое заключение? Стоимость ремонта? Время? Оплата? Конечно же, моральное удовлетворение от своего героического труда трудно оценить деньгами. Могу лишь похвалить. Молодец! С другой стороны, ты знал, что во чтобы то не встало, всё равно починишь это, но какую гарантию ты сможешь дать? Никакой.
Дата: Понедельник, 21.Мар.2022, 03:31 | Сообщение # 197
Участник
У вас сообщений: 76
инженер
OFFлайн
Российская Федерация
Комсомольск-на-Амуре
Разобрать всю плату, протестить детали, заменить, собрать. Овчинка выделки не стоит. При установке китайских ламп (а больницам главное ценник) в этом скоро убедитесь.
Дата: Пятница, 01.Апр.2022, 12:52 | Сообщение # 198
Стажер
У вас сообщений: 17
Электротехник
OFFлайн
Российская Федерация
Череповец
Цитатаyblod5 ()
Какое техническое заключение?
"Лампы ставить только Osram или Philips, обрыв накала - новый ремонт платы. Не болейте" И щёлкнул клювом.
Цитатаyblod5 ()
Стоимость ремонта?
4-е диода 2-а транзистора 4-е резистора. Рублей на 340, вроде бы, не больше.
Цитатаyblod5 ()
Время?
Два дня параллельно с другими задачами. Забрал, раскидал, разложил, потыкал, почитал наш форум, на завтра список ЗИП составил, из запаса поставил, на завтра вернул и пополнил ЗИП. Ну, и так получилось, что перед работой лабораторный щиток собрал. Оно не входит по времени, просто надоело без.
Цитатаyblod5 ()
Оплата?
Половина новой платы балласта.
ЦитатаAndruha-Andruha ()
Овчинка выделки не стоит.
Если бы из этих медцентров мне их приносили штук по 10-ть в неделю, то я был бы счастлив, как тот слон.
Дата: Понедельник, 04.Апр.2022, 23:11 | Сообщение # 200
Стажер
У вас сообщений: 17
Электротехник
OFFлайн
Российская Федерация
Череповец
Цитатаyblod5 ()
Кому?
Мне. Наличностью. Медцентр обращается ко мне, я делаю. Или не делаю, когда не могу. Если делаю, даю гарантию. На некоторые вещи пожизненную. Как это оформляется, мне не важно. Раньше писал отчеты по каждому изделию. Потом сказали "незачем".
Цитатаyblod5 ()
Хорошо пристроился, но не надолго ...
Да так то уже 11 лет подобное чиню. А что?
Сообщение отредактировал General_Blackbird - Понедельник, 04.Апр.2022, 23:12
