Регистрационное удостоверение ФСЗ 2008/03104 от 19.11.2008 года на Системы диагностические ультразвуковые: HD11, HD11 XE, HD11 SE, производства компании из США Philips Ultrasound, Inc. (корпоративный производственно-торговый бренд "Philips"). Регистрационное удостоверение ФС № 2006/234 от 01.03.2006 года на Системы диагностические ультразвуковые: HD11, HD11 XE, HD11 SE, производства компании из США Philips Ultrasound, Inc. (корпоративный производственно-торговый бренд "Philips"). Отменено с 01.03.2016 года.
.Эта тема является результатом слияния многочисленных, созданных с 2010 года, объединённых в эту тему для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы. . Одно дело, рыскать по всему форуму с бесчисленным в нём количеством тем о разнообразном оборудовании различных тематик в поисках тем об искомом аппарате (а их насоздано множество), найдя которые, ещё и каждую прочитать. Другое дело, прочитать только одну тему про нужный аппарат, и уже только в ней искать ответ/совет на свой вопрос ...
.В этой теме и её ссылках собрана вся информация об ультразвуковом сканере (аппарате УЗИ) HD11 ХЕ, производства компании из США Philips Ultrasound, Inc., входящей в транснациональную корпорацию голландского происхождения Royal Philips Electronics, производственно-торговый бренд которой - "Philips".
.Все вопросы и пояснения, тем или иным образом, касающиесяэтогоаппарата, на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах связанных с ним.
.Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты- это всё удлиняет тему! .В будущем другим её будет нудно читать ... Да и Форум не цитатник, и не "базар" ... Не нудите цитатами! Старайтесь излагать только своей мысли. .И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.20 )!Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, бесстыдно не кичитесь ею! ...
Методом подстановки пришел к выводу, что и ожидал - управляющая плата, в которую кабель с интерфейсной платы из ПК приходит виновата в моих неполадках.... Вот теперь надо попробовать ее как-то обозвать и запрос ценника от Филипса сделать...
Signal Processor Board—The Signal Processor Board uses a very large Field Programmable Gate Array (FPGA). Surrounding the MOAC FPGA are the beam processor (BP), which is used for control of the beam forming and demodulation functions, and the acoustic processor (AP), which is used for control of the scan conversion, color/Doppler processing, and image processing. The acoustic processor has more increased speed and memory access than previous systems
Сообщение отредактировал naves - Среда, 03.Фев.2016, 20:51
Дата: Суббота, 05.Мар.2016, 15:41 | Сообщение # 326
Стажер
У вас сообщений: 9
Программист електромеханик
OFFлайн
Российская Федерация
Москва
Добрый день,у меня есть один вопрос,есть образ на етот узи и я записал на другой жесткий диск и загрузился но показевает черно бело,слышал что надо типо код записать на какойто чип перед тем как записать образ,можете помочь?Спасибо
Дата: Суббота, 05.Мар.2016, 16:17 | Сообщение # 327
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
Цитатаstuttgart777 ()
есть образ на етот узи и я записал на другой жесткий диск и загрузился но показевает черно бело,слышал что надо типо код записать на какойто чип перед тем как записать образ,можете помочь?
Если образ рабочий, то он стаёт в систему без проблем, при условии, что в системе стоит начинка родная,которая прописана в по. Если у вас не так, то ищите причину в железе.
Дата: Вторник, 22.Мар.2016, 20:28 | Сообщение # 330
Заглянувший
У вас сообщений: 2
сисадмин
OFFлайн
Украина
Запорожье

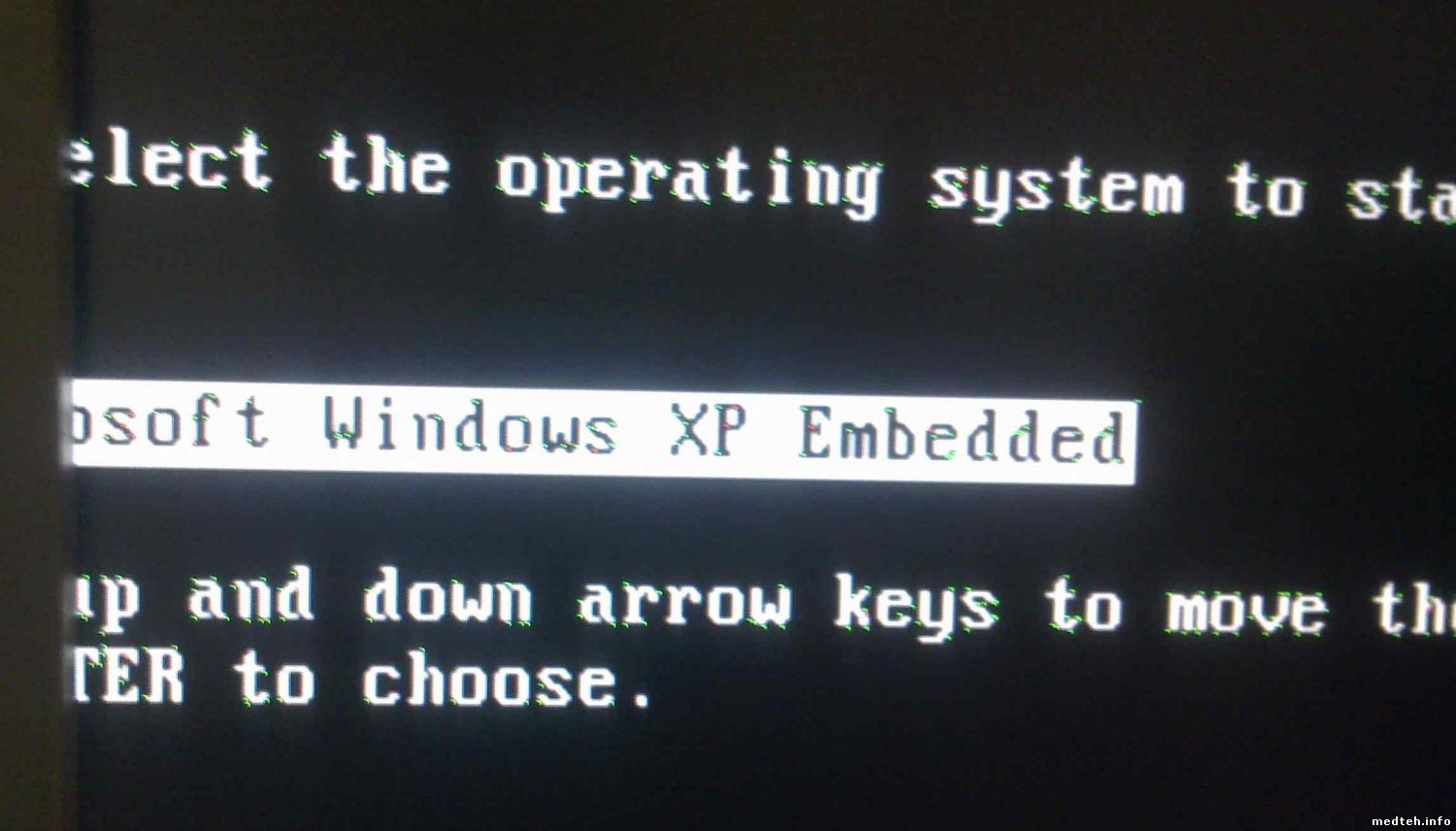

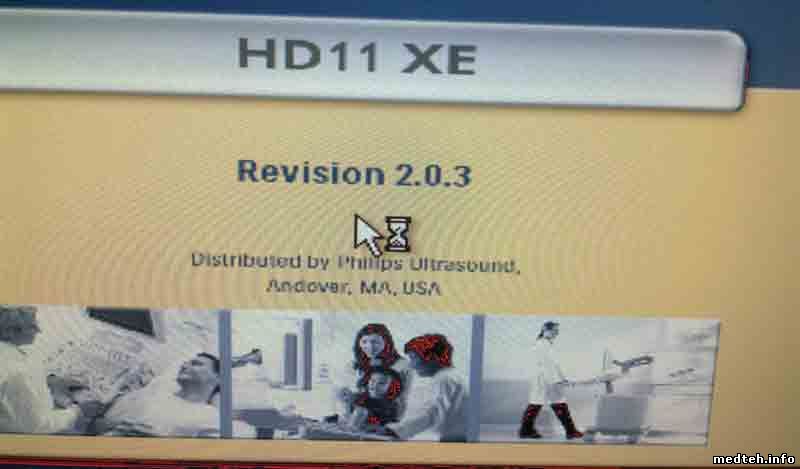

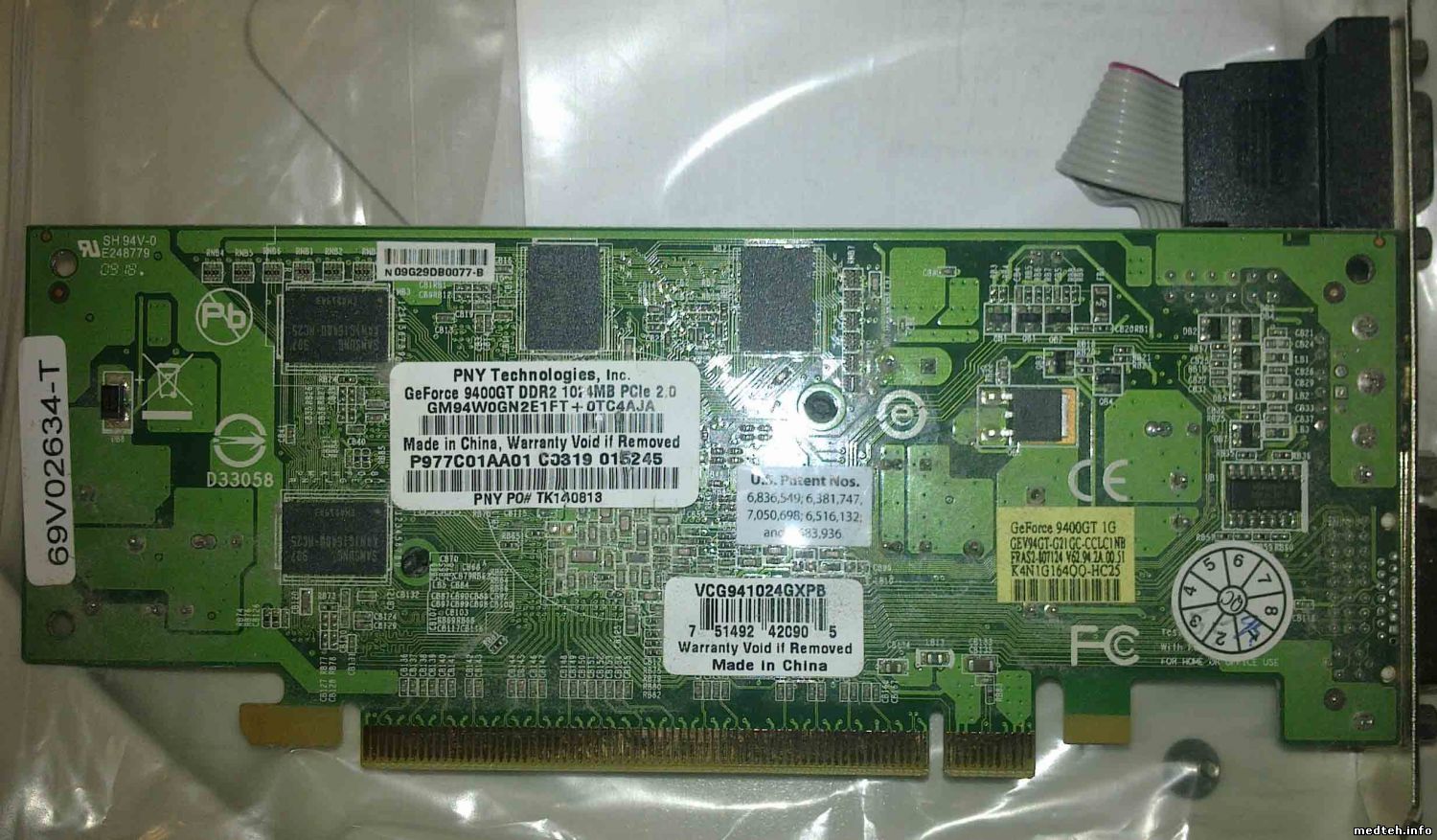

Коллеги помогите разобраться Узи грузиться, после того как заставка пройдет черный экран и тишина. Комп нормально загружается, но на экране ничего не отображается. Если загрузиться в безопасном режиме, то ругается на видеоадаптер. Один раз загрузился нормально, но дальше опять черный экран. Видеокарту отремонтировали (говорят что грелась), но ситуация не поменялась. Как добавить/обновить драйвера? Видюха PNY Geforce 9400. Пробовал переключить на встроенную видюху, таже история - нет изображения.
Дата: Воскресенье, 10.Апр.2016, 19:21 | Сообщение # 332
У вас сообщений: 711
engineer
OFFлайн
Российская Федерация
Россия
armymrnzp, тут где-то была уже тема как добавить драйвера для установки. Для начала, я б. (сам просто такой проблемы еще не решал) - попробовал бы отключить автозапуск программы, залез бы в Диспетчер Винды и ручками поставил бы драйвер для Вашей видеокарты...
Дата: Вторник, 12.Апр.2016, 18:46 | Сообщение # 333
Заглянувший
У вас сообщений: 2
сисадмин
OFFлайн
Украина
Запорожье

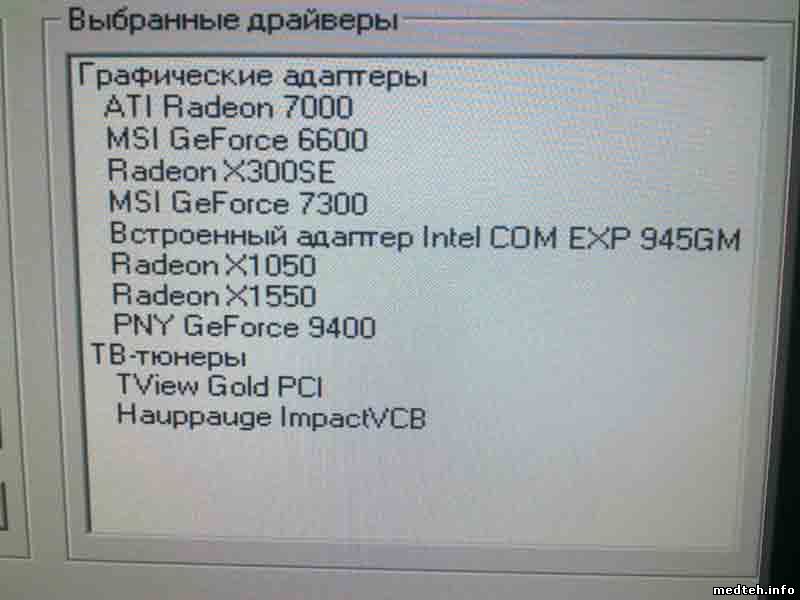

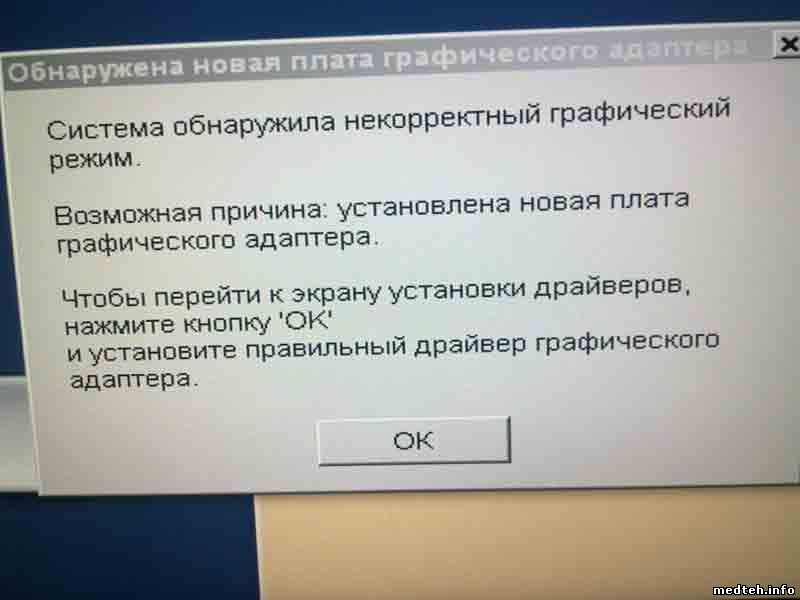

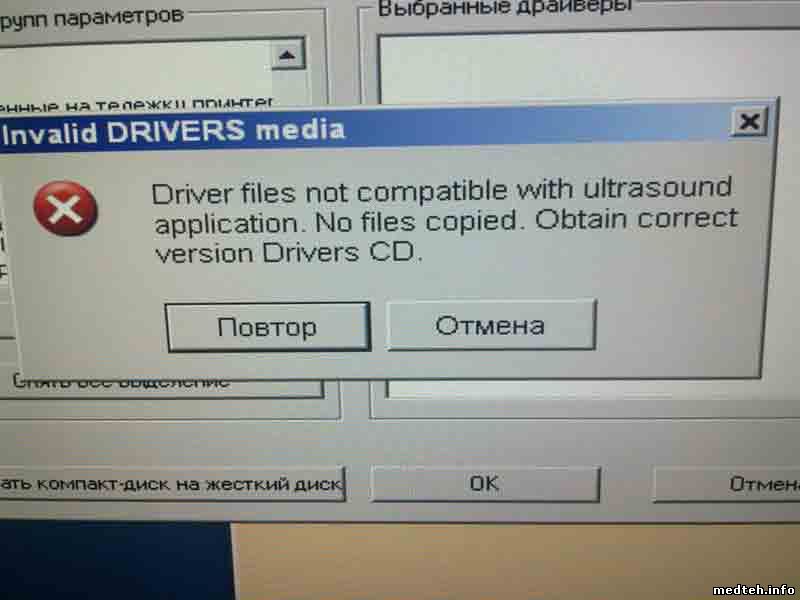

Драйвер то стоит. Винда видюху видит и нормально работает. Программа отказывается с ней работать и выдает картинку только в безопасном режиме, где настоятельно требует корректный графический режим. Все что тут прочитал перепробовал - не помогло.
Дата: Вторник, 12.Апр.2016, 21:06 | Сообщение # 334
У вас сообщений: 1070
программист
OFFлайн
Российская Федерация
Москва
вроде бы через сервис можно добавить драйвера в COTS-конфиги или ручками их редактировать и пересчитывать MD5-хэши, или что там используется. ищите COTS-файл с списком vendor device ID видеокарт, добавляйте туда вашу видеокарту и драйвера. http://www.medteh.info/forum/57-7245-1#117569
Сообщение отредактировал naves - Вторник, 12.Апр.2016, 21:55
Дата: Пятница, 22.Апр.2016, 18:52 | Сообщение # 335
Стажер
У вас сообщений: 16
Инженер
OFFлайн
Российская Федерация
Российская Федерация
Добрый день! У меня вопрос по HD11. Ситуация с аппаратом следующая. При включении аппарата, в зону УЗИ-изображения выводится симуляция датчика, хотя датчики подключены разные, и аппарат просто не видит датчики. Так же при загрузке не слышно щелчков реле переключения датчиков. На контрольных точках +-HV присутствует +-4,8 В. Все контрольные диоды на БП светятся. Остальные напряжения в норме. Блок питания и плата SIGNAL PROCESSOR BOARD были протестированны на заведомо исправном аппарате и никаких проблем выявлено не было. Может кто-нибудь подсказать, что-нибудь по этому поводу?
Дата: Пятница, 22.Апр.2016, 20:12 | Сообщение # 336
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
Цитатаforgoblin ()
При включении аппарата, в зону УЗИ-изображения выводится симуляция датчика, хотя датчики подключены разные, и аппарат просто не видит датчики. Так же при загрузке не слышно щелчков реле переключения датчиков
Похоже на то, что аппарат находится в режиме эмуляции. Об этом уже писалось то ли в этой теме, то ли в другой по Hd-11. Копайте плату интерфейса в компютере.
Дата: Пятница, 22.Апр.2016, 23:51 | Сообщение # 337
Стажер
У вас сообщений: 16
Инженер
OFFлайн
Российская Федерация
Российская Федерация
olko13, плата интерфейса, это которая связывает ультазвуковую часть (SIGNAL PROCESSOR BOARD) и PC? Если да, то она тоже проверена. А может ли дело быть в кросс-плате? При запуске ведь должен происходить опрос портов на наличие в них датчиков, и если ответ положительный, то только в этом случае должно подаваться HV на датчике через ту самую кросс-плату. А если предположить, что в этой линии будет обрыв, то аппарат соответственно никаких датчиков не увидит и не включит высокое.. И ещё вопрос как ведет себя аппарат без датчиков? Что при этом происходит на мониторе в УЗ зоне?
Дата: Суббота, 23.Апр.2016, 12:14 | Сообщение # 338
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
Цитатаforgoblin ()
И ещё вопрос как ведет себя аппарат без датчиков? Что при этом происходит на мониторе в УЗ зоне?
Как все узд аппараты без датчика: надпись" No probe" и черное поле в зоне датчика. Эммулированой развёртки датчика быть не должно. Если у вас есть под рукой ещё один аппарат, то подбросте из него винт в прблемный. Я не очень удивлюсь если это - программный глюк.
Дата: Воскресенье, 24.Апр.2016, 00:51 | Сообщение # 342
Стажер
У вас сообщений: 16
Инженер
OFFлайн
Российская Федерация
Российская Федерация
zx19, проверю, светятся ли диоды активности датчика, но это маловероятно, высокого то нет, значит и датчики не активны. olko13, попробую подкинуть PC модуль и кросс-плату, остались только они
Дата: Воскресенье, 24.Апр.2016, 16:25 | Сообщение # 343
У вас сообщений: 830
Ультразвук
OFFлайн
Украина
***
Я все-таки склонен думать, что это не комп. А перед Вами с системой никто "интимной связи" не имел? И еще постарайтесь собрать анамнез у врачей, с чего начались проблемы...
Дата: Воскресенье, 24.Апр.2016, 23:11 | Сообщение # 345
Стажер
У вас сообщений: 16
Инженер
OFFлайн
Российская Федерация
Российская Федерация
РОМУЛ, связи с аппаратом никто не имел. История такая, год назад мною была встроена кнопка в панель монитора сзади чтобы разрывать питание монитора после загрузки аппарата, так как BIOS на нем начал козлить, это было сделано как временная мера, в дальнейшем планировалось прошить его, но пользователь так и не созрел, а может его устраивал такой режим работы. В тот же день я слил с него образ. И вот по прошествии года пользователь обратился с проблемой "не грузится". Приехав на аппарат я поставил на него образ другой версии, все заработало, ПО установило драйвера, но при настройке принтера аппарат сругнулся и попросил перезагрузится, что и было сделано. После перезагрузки собственно и появилась сегодняшняя проблема. Потом я залил его родной образ, загрузился, проблема не исчезла. Но после того как я вытащил-засунул БП стало все работать. Я собрал аппарат. Погонял его часок, и уехал. На следующий день звонок-"неработает". Вот собственно и анамнез..)) P.S. То что это случилось после попытки выбрать принтер, это совпадение
Сообщение отредактировал forgoblin - Воскресенье, 24.Апр.2016, 23:19
Не грузится - ошибка вылазит и просит перезагрузить? Если да, то по пути c:/logs/diagnostics/папка с датой и временем - находится ApplicationLog.evt - открываем его и поиском ищем crash, смотрим какая ошибка привела к не отказу системы. Ещё рекомендуется запускать RSTTestContainer который может найти неисправную часть аппарата.
История такая, год назад мною была встроена кнопка в панель монитора сзади чтобы разрывать питание монитора после загрузки аппарата, так как BIOS на нем начал козлить, это было сделано как временная мера, в дальнейшем планировалось прошить его, но пользователь так и не созрел, а может его устраивал такой режим работы.
После аналогичной ситуации и года работы с выпендривающимся монитором, мне пришлось поменять материнку в компютере.Может и у вас мать приказала долго жить. Признаков я уже не помню, но явно не переход в режим эмуляции. Заменил я на обычную интеловскую с подобной конфигурацией.
Дата: Четверг, 28.Апр.2016, 00:17 | Сообщение # 348
Стажер
У вас сообщений: 16
Инженер
OFFлайн
Российская Федерация
Российская Федерация
olko13, да дело именно в материнской плате PC-модуля, а конкретно в плохо пропаянных контактах PCI и PCI Express. Наверно пока аппарат стоял на месте статично, не передвигался все было хорошо, но когда я приехал и начал его катать и крутить он раструсился (на полу плитка). Вообщем он перестал сначала видеть плату интерфейса УЗИ, а потом после того как я вытащил видеокарту, что бы поменять термопасту он перестал и ее видеть. После пропайки слотов все вылечилось. И еще до пропайки при малейшем ударе по аппарату или шевелению графической карты отваливалась видюха, сейчас никакие внешние воздействия на видюху и в целом на аппарат никаким образом не влияют на работу аппарата. zx19, к сожалению на тех датчиках которые стоят на аппарате вообще нет диодов) sk_vm, RSTTestContainer где он находится? По поводу встроенных тестов прибора, хотелось бы больше узнать, может быть кто-нибудь подскажет?
Дата: Четверг, 28.Апр.2016, 06:04 | Сообщение # 349
Стажер
У вас сообщений: 16
Электромеханик
OFFлайн
Российская Федерация
Свердловская область
В идеале тесты проводятся в сервисном режиме, для доступа нужен сервисный ключ - вычисляется программой на 1 сутки - можно попробовать программу тут в теме она есть или позвонить в филипс и попробовать попросить у них(в сервисной службе). Если нет, то здесь описана процедура запуска рабочего стола http://www.medteh.info/forum/57-6795-1, все тесты находятся по пути Program Files\philips\mercury\Realese
Дата: Вторник, 10.Май.2016, 10:49 | Сообщение # 354
Стажер
У вас сообщений: 16
Электромеханик
OFFлайн
Российская Федерация
Свердловская область
Инструкция пользователя есть на самом аппарате, если конечно он работает, нажимаешь кнопку help и она открывается. Выложил в хранилище этот файл справки.
Сообщение отредактировал sk_vm - Вторник, 10.Май.2016, 17:09
Дата: Вторник, 17.Май.2016, 14:48 | Сообщение # 359
У вас сообщений: 1070
программист
OFFлайн
Российская Федерация
Москва
Либо у вас блок питания не выдает HV-напряжение, либо не работает его измерение. Либо до БП не доходит сигнал задающий напряжение. смотрите файл Eclipse_HVcal_data.csv в работающей системе все столбцы должны быть с некоторым разбросом у вас все измеренные значения равны, чего не может быть, должна быть хоть какой-то разброс при измерении, возможен именно вариант не работает его измерение Замеряйте напряжение на точках HV, при включении аппарата оно должно вырасти до 70в, а потом снизиться обратно
Сообщение отредактировал naves - Вторник, 17.Май.2016, 14:57
Дата: Четверг, 26.Май.2016, 19:56 | Сообщение # 360
Стажер
У вас сообщений: 16
Электромеханик
OFFлайн
Российская Федерация
Свердловская область
Цитатаflagman ()
Добрый день! Кто может подсказать по логам в какую область аппарата лезть? 11xe.zip(303Kb)
Наконец добрался до компа посмотреть логи, в applicationlog.evt
Цитата
ErrorID: apio:Failed to initialize EBox StationName: DP(0) One of the steps in the initialization of the EBox (identified in the details for this error) failed. The likely causes are: there is no power to the EBox; the channel link cable is disconnected; the channel link cable is faulty; the required files could not be found. File,LineNumber: W:\Infrastructure\ApioDriver\apio_initializepc.cpp,208 Application: C:\Program Files\Philips\Mercury\Release\UltraSound.exe Local Time (US time format):12:09:50 PM Local Date (US date format): 4/17/2013 Additional Details: Error: I/O Timeout (0x79) Stage: Checking Bootstraps Stations: AP (0x2)
Ошибка инициализации платы EBox, посмотри питание платы(все ли индикаторы загораются на блоке питания), выкладываю тут видео индикации правильного запуска блока питания и индикации работы платы EBox(левая плата, куда подключены 2 разъема с торца от системного блока и с блока питания). Официалы сказали, что если индикация не соответсвует и имеется ошибка связи с EBox в 90% случаев неисправность самой платы EBox.
