Кто-нибудь сталкивался с такой проблемой: на основном блоке питания УЗС пропадает 110 вольт на питание системного блока, индикатор работы блока питания не горит, сам блок без подгорелостей, без видимых причин неисправности, силовая часть/вторичная часть в норме. Если сталкивались, то кто как решал проблему? И если у кого нибудь есть хотя бы блок-схема данного б/п? Сгорело на моей практике их 3 штуки - один заменили на новый, два других у меня.
УЗС - PHILIPS EnVisor, б/п tectrol (TC69M-1367)
На сайт компании Tectrol я выходил, отправлял запрос - схемами естесно делиться не хотят - могут принять на ремонт. .
Потому, что насколько я понял (без схем) принцип работы данного блока - он генерирует 110в в режиме Stand by, а как только по ветке 110 возрастает ток (включили пк) включается остальная часть бока питания давая напряжения (около шести различных напряжений) на ультразвуковую часть. Причем сам блок притания состоит из пяти отдельных плат, в подаче 110в также учасвствует основная плата.
что мешает купить трансформатор и вручную включать основную плату с помощью самопальной кнопки вкл после включения пк? может выложить фото, а не заниматься гаданием?
Проверь б.п на системнике У меня была такая неисправность оказалось что садит оменно он после замены все восстановилось причем без системника основной блок питания не запускался
Спасибо всем огромное, неисправность устранил еще в том году. Будут нервы - выложу сюда фотоотчет с комментариями. Проблема была в мозгах блока питания УЗС.
Люди добрые! В блок питания (внизу под основным блоком УЗИ) заходит как обычно 220В, а на разъёмы выхода с него выходит всего лишь 95-97 вольт! Это те разъёмы, с которых берут питание монитор, принтер, системный блок - 4 штуки. СХЕМЫ НЕТ - разобрав полностью блок питания, НЕТ видимых подгоревших деталей. Может кто схемку подкинет или подскажет ГДЕ собака зарыта? :javascript:
Здравствуйте Люди добрые!!! В УЗИ аппарате PHILIPS EnVisor нет питания на компьютер и на прочее... Т.е. Входящее напряжение 220 в., а выходящие напружки на остальных разъёмах должно быть примерно 110-115 в. Вместо них на выходе 90 в. Разобрал БП в надежде на какое нибудь подгоревшее зрелище - НО УВЫ!!! :-( Схемы НЕТ, прозваниваю детали на БУМ, в БП 4 платы. Какая - за что отвечает только догадываюсь. Может кто поможет чем??? Схемой или советом, где какие контрольные точки, на что стоит посмотреть по внимательнее, ну т.д. СПАСИБОчки... :-))
Дата: Вторник, 02.Окт.2012, 13:19 | Сообщение # 18
Стажер
У вас сообщений: 47
инженер
OFFлайн
Российская Федерация
Миасс
Вряд ли кто-то сможет найти схемы на блок питания, вероятно и у представителей Филипс их нет - блок чужой. Вычертить схему врукопашную задача невыполнимая. В блоке 4 платы: - на среднюю поступает 220V, там же выпрямитель и схемы для управляющих (задающих) сигналов, - под ней (на стенки блока) преобразователь DC/AC. С 1-ой платы на неё поступают постоянное напряжение (300В)-разъём Р4, и сигналы управления силовыми ключами-разъем Р6. При подачи на аппарат 220В на этой плате появляется 120В для ПК. - после запуска ПК по команде начинают работать остальные две платы и появляются все напряжения питания для плат собственно УЗИ - их контрольные точки выведены на боковой разъем. Я собственно тоже ковыряюсь с пропавшими 120В на ПК. Почему-то несколько человек решили эту проблему, но не поделились результатами. Пока я восстановил преобразователь на ТОРSwitch (возле трансформатора Т10) - он выгорел до дыры в печатной плате. Выпрямленное напряжение есть, оно поступает и на 2-ую плату, но какие сигналы еще должны поступать с первой платы на вторую - не знаю. Кто может что-нибудь подсказать, коллеги? .
Sonnestorm, Mega Booster, если вы решили проблему с пропажей 120В на ПК, - поделитесь решением, хотя бы вкратце. Такая проблема у многих.
Дата: Четверг, 11.Окт.2012, 02:22 | Сообщение # 19
Стажер
У вас сообщений: 32
УЗИ, лаборатория
OFFлайн
Российская Федерация
Хабаровск
У меня собственно не решение было - у меня второй блок питания горелый был =). Поэлементно ничего сказать не могу - для меня сложно, но как буду в офисе могу отфотографировать сам блок, и подробно его начинку, а так же его подключение.
Неисправность на этом аппарате, которую получилось решить элементно - это восстановление блока питания монитора (переодически гасло изображение.)
Коллеги хочу поделиться с частичным решением проблемы 120V. Блок питания состоит из 4-х плат. На одной из плат вилка для подключения сетевого шнура, на ней стоят два предохранителя, сетевой фильтр, мощный диодный мостик под радиатором и 2 конденсатора 450V 470mkF. При подаче питания на конденсаторах С7, С8, С30 появляется напряжение 350В. Начинает работать импульсный преобразователь на ТОР201YN (трансформатор Т10) - это между предохранителями и конденсаторами С7, С8. У меня он был сгоревший до дыры в плате, поэтому схему рисовал сам (прилагаю). Постоянное напряжение через разъем P4 поступает на другую плату - к ней подключены разъемы АС и РС. Чтобы заработал преобразователь на этой плате нужно подать импульсы и опорные напряжения через разъем Р6. На первой плате с другой стороны под конденсаторами С7, С8 есть три микросхемы HС74, HC109 и HCF4047. Напротив средней микросхемы НС109 керамический конденсатор - фильтр по питанию этой микросхемы. Я подал от внешнего источника 12В на НС109. После этого у меня появились напряжения на разъеме Р6. Подал напряжение 220В и затем 12В, появилось напряжение 120В на внешних разъемах РС и АС. Напряжение частотой 50Гц, прямоугольное с паузой, тестером меряется как 120В. Найти откуда поступает питание на НС109 пока не смог. Может кто-то знает? Кстати подал вначале 12В, а затем 220В – сразу же сгорел ТОР201.
Дата: Пятница, 26.Окт.2012, 08:57 | Сообщение # 22
Стажер
У вас сообщений: 47
инженер
OFFлайн
Российская Федерация
Миасс
Поправка к схеме - стабилитрон не 8С, а 8L (7,5В). Не могу понять назначения этой цепочки. Напряжение питания микросхем НС109 (и др.) по этой цепочке (диод 5С, стабилитрон 8L и резистор 17,8 Ом) поступает на вывод CONTROL ТОРа. Мне кажется поэтому он у меня и сгорел - я вначале подал 12В на микросхемы (соответственно появилось напряжение порядка 4В на выводе CONTROL ТОРa), а потом подал силовое 220В и ТОР тут же взорвался. Откуда все же подается напряжение на микросхемы НС109 и др.?
Дата: Пятница, 26.Окт.2012, 09:24 | Сообщение # 23
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Quote (simsim)
Откуда все же подается напряжение на микросхемы НС109 и др.?
Когда научитесь на схемах обозначать номера выводов микросхем и разберетесь с полюсовкой диодов - все станет гораздо понятнее. А уж если научитесь скачивать даташиты на микросхемы и читать - то станет совсем понятно.
Дата: Пятница, 26.Окт.2012, 15:01 | Сообщение # 24
Стажер
У вас сообщений: 47
инженер
OFFлайн
Российская Федерация
Миасс
Alexium, непонятно замечание. Datasheet все скачены, по выводам микросхем и полюсовкой чип-диодов у меня вопросов нет, на схеме нарисовано все как было на плате. По существу по работе блока можешь что-то сказать? .
Чуть уточненная схема. На НС109 реализован делитель на 3, рядом микросхема мультивибратора и еще микросхема - делитель на 3. .
При подаче напряжения 220В и внешнего 12В (лучше подавать внешнее напряжение на реле К1) на разъеме Р6 появляются опорные напряжения для преобразователя, вырабатывающего 120В (розетки АС и РС): 1 вывод - импульсы амплитудой 5В, длительность 1.5мкс, период 6vrc/ 2 вывод - +10В, 3 вывод - GND, 4 вывод - импульсы от +5В до 10В (постоянная составляющая 5В), длительность 20мс, период 100мс, 5 вывод - импульсы амплитудой 10В, длительность 20мс, период 100мс, 6 вывод - +5В. При подключении к разъемам Р4 и Р6 платы преобразователя (обе платы на столе) на разъемах РС и АС появляются импульсы: 4миллисекунды +150В, 4мс 0В, 4мс минус 150В, 4мс 0В и т.д. .
Могу добавить. На средней плате, на которую поступает 220В, под конденсаторами выпрямленного сетевого напряжения (с обратной стороны платы) стоят микросхемы создающие сигналы управления на разъем Р6- три отдельно стоящие. Если на эти микросхемы подать напряжение 10-12В от внешнего источника (на конденсатор напротив средней микросхемы НС109), то появятся сигналы управления. Если соединить эту плату с платой, которая вырабатывает напряжения питания 120В,и подать 220В, то появляются напряжения 120В (по форме прямоугольные двухполярные импульсы). Не смог найти откуда на эти микросхемы поступает напряжение питание при включении 220, должно от преобразователя на трансформаторе Т10.
Дата: Четверг, 25.Апр.2013, 17:50 | Сообщение # 25
Заглянувший
У вас сообщений: 1
inzhiner
OFFлайн
Литва
Klaipeda
Oshiblisj, Parni, pozhluista proverte, i najdiete, chto diod 3 nozhki TPI proxodit mimo kondensatora i idet priemo na sstabilitony i jesche idet v glubj platy.
Дата: Вторник, 29.Окт.2013, 07:32 | Сообщение # 26
Стажер
У вас сообщений: 43
Инжинер по м/о
OFFлайн
Российская Федерация
Иркутск
День добрый коллеги. Проблемма в аппарате EnVisor C HD vers. C.1.3. Аппарат включается, загружается, когда появляется "экран" с датчека. Пишет "аппарат обнаружил внутренюю ошибку собирая данные в коллекцию для диагностики проблеммы чтоб связатся и филипсом" и требует перезагрузки. Повторно грузится и "всё по кругу". На БП все напряжения в норме, только ADJ +5, -5, -12, +12 не горят светодиоды. И заметно что кто то уже капался т.к. шлейфы на CD и Flop отключены. Обнулил Bios. В остальном аппарат чистый, датчики нормально на другом аппарате работают. Заранее блогодарен
Сообщение отредактировал bedmed - Вторник, 29.Окт.2013, 09:20
Дата: Четверг, 31.Окт.2013, 21:41 | Сообщение # 29
Завсегдатай
У вас сообщений: 244
ремонт узи .
OFFлайн
Украина
киев
Добрый вечер... Была точно такая поломка на этой неделе , тоже перестанавливал СОФТ , менял INTEL материн-ку , а оказалось совсем другое, долго не мог понять что вырубает , РАЗОБРАЛСЯ......У меня БЫЛА версия В.1.0...Поставил B 2.0.......
Аппарат работает , на прогоне, такая поломка очень часто встречается.....
Дата: Вторник, 20.Янв.2015, 11:40 | Сообщение # 31
Заглянувший
У вас сообщений: 2
Врач УЗД
OFFлайн
Российская Федерация
Белгород
Доброго дня уважаемому сообществу! Понимаю, что не совсем, быть может, по адресу. Тем не менее, может у кого есть мануал пользователя к Philips Envisor? В принципе, он есть и тут - в архиве документов, но закачка для меня недоступна почему-то :( ссылка вот http://www.medteh.info/load/21-1-0-961 Помогите плиз!
Добрый день. Ситуация следующая: при запуске аппарата на экране, который находится на клавиатуре просто дублируется информация с монитора вместо информации по настройкам. Это проблема софта или железа? Спасибо
Дата: Пятница, 06.Май.2016, 17:03 | Сообщение # 37
Участник
У вас сообщений: 128
инженер по медицинскому оборудовани
OFFлайн
Беларусь
Минск
d19631124, что-то я сильно заработался....просто параддельно ремонтировал envisior....а данная проблема с Aloka alpha 10. Прошу прощение за введение в заблуждение
Дата: Четверг, 02.Июн.2016, 23:21 | Сообщение # 38
Участник
У вас сообщений: 128
инженер по медицинскому оборудовани
OFFлайн
Беларусь
Минск

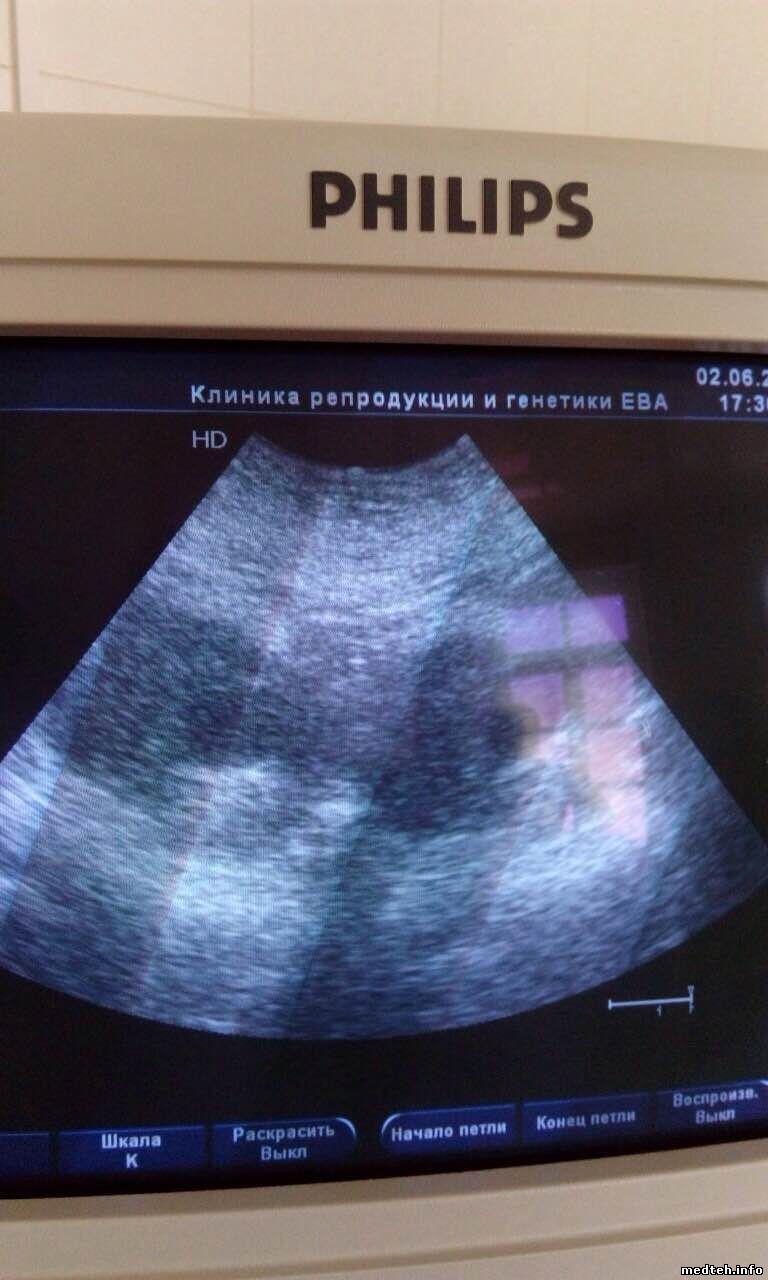

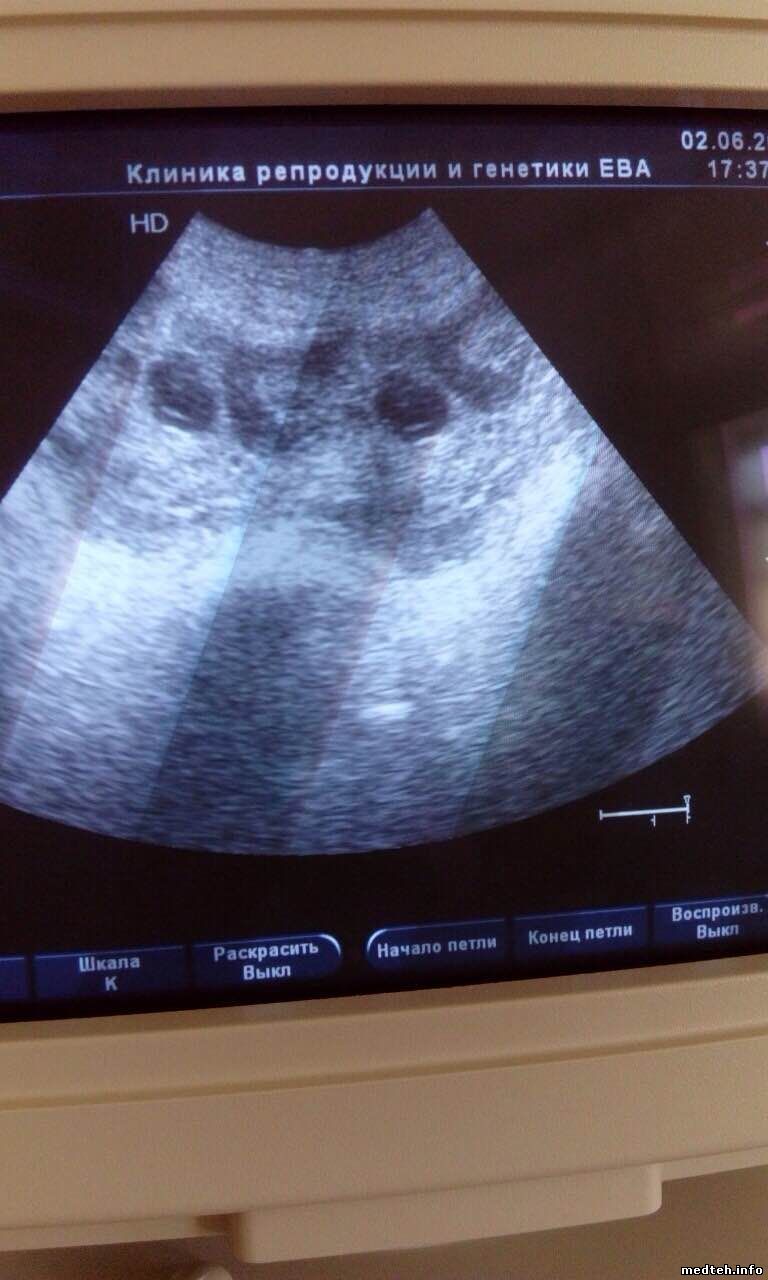

Добрый вечер. Может кто знает из-за чего может двоится изображение от датчика? Подобное было замечено на одном аппарате с разными датчиками: трансвагинальном и абдоминальном. Фото проблемного изображения прилагаю
Дата: Пятница, 03.Июн.2016, 08:50 | Сообщение # 40
Участник
У вас сообщений: 128
инженер по медицинскому оборудовани
OFFлайн
Беларусь
Минск
РОМУЛ, к сожалению, доктора не зафиксировали случай с другим датчиком...Поэтому приходится верить, что так и было. По этим изображениям, есть идеи?Спасибо
