Флюорограф ПроСкан-7000 на базе КамАЗа
EvgeniyДата: Пятница, 04.Фев.2011, 10:08 | Сообщение # 1
Стажер
У вас сообщений: 20
Инженер
OFFлайн
Российская Федерация

Волгоград
Здравствуйте!
Вопрос вкратце такой: во время калибровки трубки в первой серии подач высокого всё проходит нормально, а дальше начинается "веселье"!
Первое, что происходит - это серия подач высокого начинается раньше чем закрывается дверь!
Второе, это не замыкается пускатель высокого! (так как дверь не закрыта).
Третье, если закрыть дверь вручную, то это не добавляет оптимизма, так как время срабатывания пускателя большое и он замыкается только, когда проходит последняя подача высокого в серии!

Как результат всего этого, файл калибровки трубки (tube.calib) пустой! А это приводит к тому, что при получении снимка программа не может обработать, и снимок покрыт горизонтальными полосами!

При всём этом, ПО уверенно, что все процедуры проходят правильно!
Если кто в курсе, прошу ответить!
.

Есть масса тем про флюорограф "ПроСкан-7000", их см. по ссылке: - http://www.medteh.info/forum/33-0-1-0-10-1-[проскан-7000] .

genasДата: Пятница, 04.Фев.2011, 16:27 | Сообщение # 2
Стажер
У вас сообщений: 33
сервисный инженер
OFFлайн
Российская Федерация

Волгоград
В этом файле при просмотре его блокнотом всего одна формулка в машинном виде, и весит он всего 1Кб.

petroveechДата: Суббота, 05.Фев.2011, 09:45 | Сообщение # 3
У вас сообщений: 1072
Иженер
OFFлайн
Российская Федерация

Ставрополь
Ремонт оных мы начинаем с переборки всех разъёмов. От времени и качества нет контакта. Конечно похоже на бред но 2 передвижки год не видел (по гарантии представители раз в месяц сопли вешали). Удачи.

При обращении пишите мыло сразу.

ЭлкаДата: Суббота, 05.Фев.2011, 17:27 | Сообщение # 4
У вас сообщений: 153
электромеханик
OFFлайн
Российская Федерация

.
Вот для сравнения файл калибровки с рабочего аппарата труба Тошиба
tube_calib.dat (0.1 Kb)

ЭлкаДата: Суббота, 05.Фев.2011, 18:32 | Сообщение # 5
У вас сообщений: 153
электромеханик
OFFлайн
Российская Федерация

.
Пришла в голову мысль. А не проверить накопитель и все с ним связанное

EvgeniyДата: Понедельник, 07.Фев.2011, 10:18 | Сообщение # 6
Стажер
У вас сообщений: 20
Инженер
OFFлайн
Российская Федерация

Волгоград
Спасибо за ответы! Но есть маленькое но!!!!
Платы через которые происходит подача высокого одни и те же, но поведение их разное!
В частности при снимке происходит следующее:
1)нажимаем "кнопку" на компе, начинает закрываться дверь
2)После отъезжает каретка линейки в первоначальное положение
3)на плате МКУ(Главный контроллер) загорается индикатор подачи команды на платы разгонки анода
4)Происходит разгон и это видно по индикаторам на этих платах, и срабатывает контактник генератора
5)МКУ получает ответ(Видно по индикатору) и отправляет команду на плату управления инверторами(Видно по индикатору)
6)Плата инверторов начинает подавать напряжение в генератор(Видно по индикаторам, там их 4)
И о чудо!!!!! Есть снимок(Тобиш есть высокое)
"Двери открываются"
При калибровке детектора данные процедуры проходят точно так же
только каретка отъехав на середину там и остается!!!
А при калибровке трубки глюки начинаются после первой серии снимков
Первая серия снимков проходит как при получении снимка все процессы идут как положено!
Но со второй серии начинается веселье!!!
На компьютере после 20 секундное паузы начинается вторая серия снимков, НО!!!!!!
Аппарат начиная закрывать дверь сразу начинает давать высокое не закрыв дверь(Отображается на экране), и если ее принудительно держать закрытой МКУ не дает сигал платам разгонки анода и т.д.
Но при этом на экране компьютера отображается что все в порядке!(Что есть высокое)
Итог: БИТЫЙ ФАИЛ КАЛИБРОВКИ ТРУБКИ!
Следствие: При снимках людей неправильные токи трубки, Программа получает плохой снимок, не может его обработать-Горизонтально полосатый снимок!(Доктор пишет БРАК)

Может кто имеет карту напряжений на платах или еще какую полезную инфу, Буду очень признателен!!!
Даже Просто предположения! Ну очень нужно его починить!!!!!!!!!!!!


EvgeniyДата: Понедельник, 07.Фев.2011, 11:22 | Сообщение # 7
Стажер
У вас сообщений: 20
Инженер
OFFлайн
Российская Федерация

Волгоград
Да возможно я не с того начал!
Вопрос: ПОЧЕМУ НА СНИМКЕ ГОРИЗОНТАЛЬНЫЕ ПОЛОСЫ ШИРИНОЙ ~2 см по всему снимку?
Как мы решили это наверное от вышеописанного, но я не совсем уверен!

serg544Дата: Понедельник, 07.Фев.2011, 23:23 | Сообщение # 8
Участник
У вас сообщений: 79
Менеджер
OFFлайн
Российская Федерация

Москва
А что мешает при проведении калибровок отключать привод двери?

Если питающее СЧ, то в калибровка трубки нужна только при выставлении в "Параметрах" регулировки по анодному току. Если ток задается коэфф. тока накала, калибровка не применяется. Коэфф. накала и их соответствие анодному току есть в таблице предустановок.

Горизонтальная полосы - скорее всего слетела калибровка детектора или наводки на интерфейсный кабель детектора.
Cохрани. файл rpp calib.dat/ Откалибруй по 10 точкам в диапазоне яркости 1000-55000 ед.
За макс. точку возьми параметры снимка из таблицы предустановок для толстого/боковой.


marfa-555Дата: Вторник, 08.Фев.2011, 01:08 | Сообщение # 9
Участник
У вас сообщений: 155
рентгентехник
OFFлайн
Российская Федерация

Москва
Привет!
Полосы могут давать неравномерное движение линейки (детектор), так же такой эфект даёт незначительный В/пробой в излучатели или (и) В/стаканах

EvgeniyДата: Вторник, 08.Фев.2011, 09:20 | Сообщение # 10
Стажер
У вас сообщений: 20
Инженер
OFFлайн
Российская Федерация

Волгоград
неравномерное движение детектора дает вертикальные полосы так же как и при пробое!

mukДата: Четверг, 10.Фев.2011, 23:30 | Сообщение # 11
Стажер
У вас сообщений: 21
инженер
OFFлайн
Российская Федерация

Махачкала, р. Дагестан
Quote (Evgeniy)
ПОЧЕМУ НА СНИМКЕ ГОРИЗОНТАЛЬНЫЕ ПОЛОСЫ ШИРИНОЙ ~2 см по всему снимку?

после калибровки трубки проводишь калибровку детектора полосы должны уйти

EvgeniyДата: Пятница, 11.Фев.2011, 09:05 | Сообщение # 12
Стажер
У вас сообщений: 20
Инженер
OFFлайн
Российская Федерация

Волгоград
Спасибо за ответ но он не на тот вопрос который я задавал!!!! Читай выше, а потом выводы!

ЭлкаДата: Пятница, 11.Фев.2011, 15:52 | Сообщение # 13
У вас сообщений: 153
электромеханик
OFFлайн
Российская Федерация

.
Уважаемый Evgeniy, а вы нам расскажите, что вы делали, чтобы помочь аппарату, что и где намерили, может, что и посоветуем. Мы вам не на экзамене "Вопрос: ПОЧЕМУ НА СНИМКЕ........не на тот вопрос который я задавал!!!!....Читай выше, а потом выводы!"Это просто не уважение

mukДата: Пятница, 11.Фев.2011, 22:30 | Сообщение # 14
Стажер
У вас сообщений: 21
инженер
OFFлайн
Российская Федерация

Махачкала, р. Дагестан
Меня тут уже опередили :) Спасибо за понимание. Evgeniy Посмотрите Ваше третье сообщение... мое стремление ответить на Ваш вопрос вызвало столько эмоций :) А по поводу
Quote (Evgeniy)
Даже Просто предположения!

это было мое предположение :)
По поводу вопросов выше (которые с формулированы не очень то понятно) советую проверить ПО и настройки, а предположений масса и они уже были высказаны выше... Передвижка есть передвижка ... как говорил один умный человек есть только две неисправности: есть контакт там где его не должно быть или его нет там где он быть должен :) Переберите все разъемы. Удачи good

petroveechДата: Среда, 02.Мар.2011, 15:11 | Сообщение # 15
У вас сообщений: 1072
Иженер
OFFлайн
Российская Федерация

Ставрополь

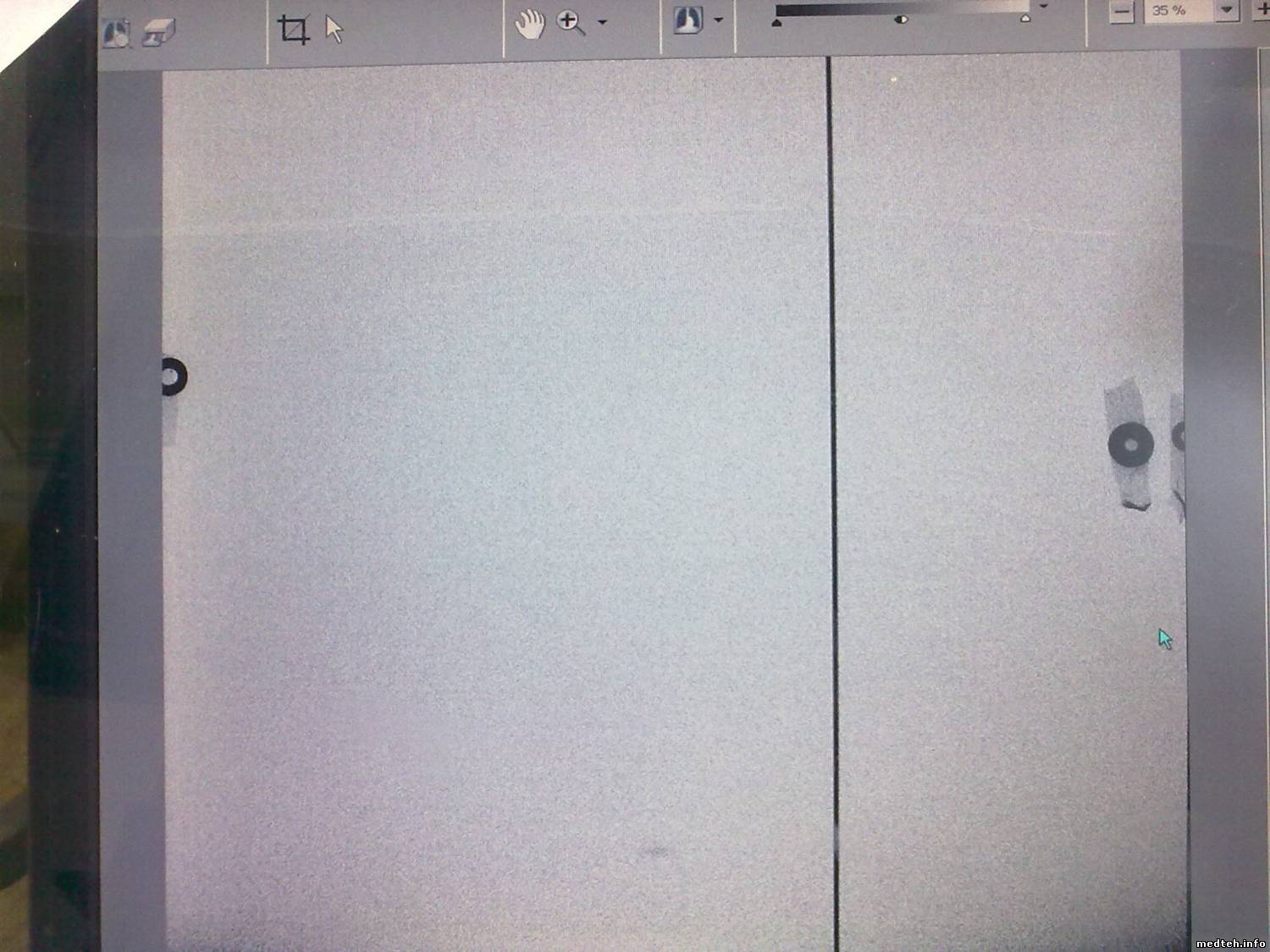

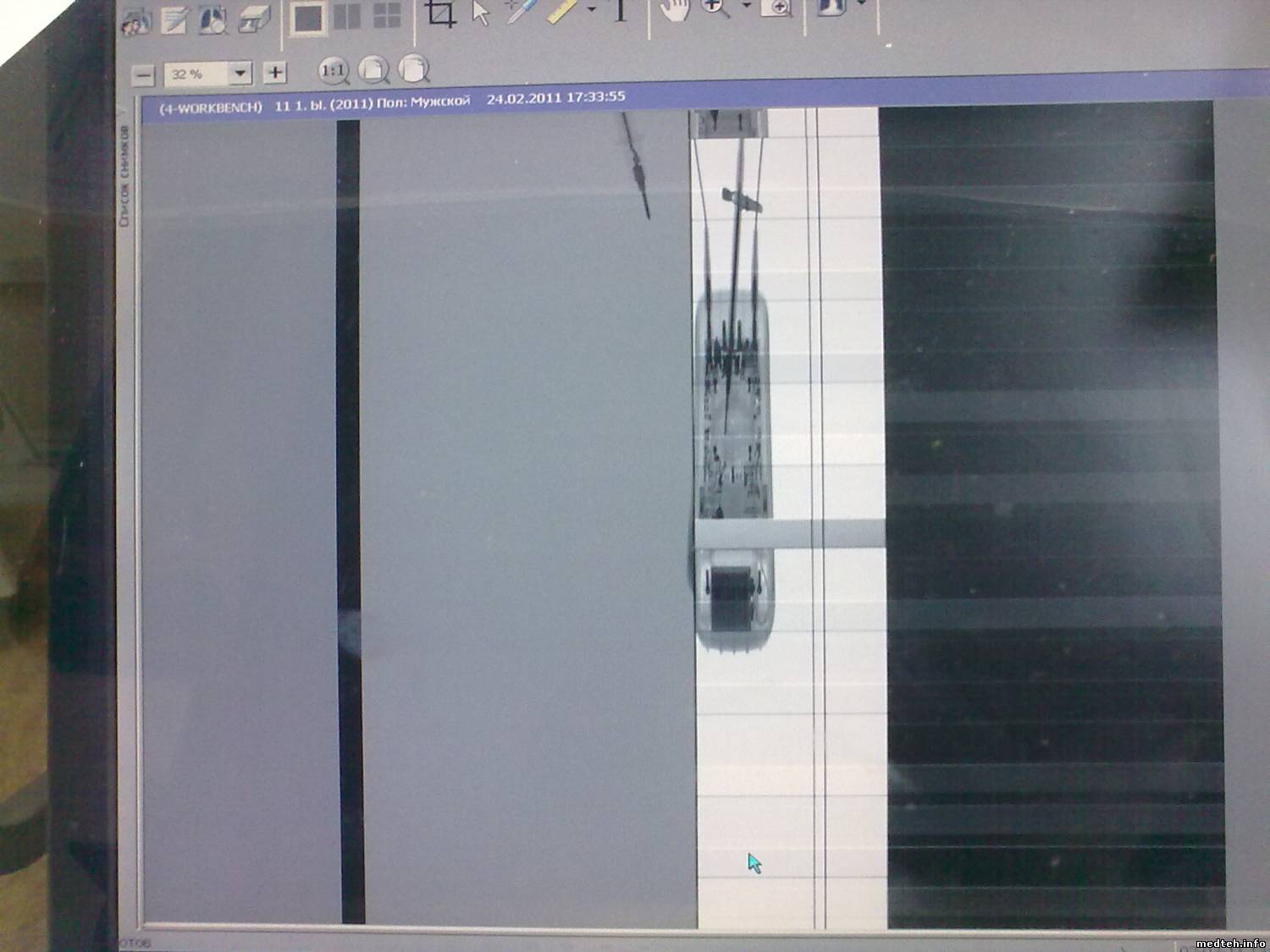

Передвижка камаз. Пригнали в неизвестном состоянии. Программу 3-3 переставили на 3-5. Переделали все разъёмы, протянули все контакты. Откалибровали. Снимки пошли. Первые с большой черной полосой вконце. Теперь полоса вертикальная в разных местах и не всегда, при этом подмигивает светодиод заряда накопителя. При тренировке и калибровке такого нет.


При обращении пишите мыло сразу.

Polo11Дата: Среда, 02.Мар.2011, 17:11 | Сообщение # 16
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация

русский
Я бы проверил:
1. Стабильность и равномерность движения детекторной линейки.
2. Постоянство кВ во время снимка.

У вас питающее случаем не с емкостным накопителем?


....

Алекс-200Дата: Среда, 02.Мар.2011, 17:17 | Сообщение # 17
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация

Самара
Quote (petroveech)
при этом подмигивает светодиод заряда накопителя
Одна из версий - газоотделения в трубке, не перерастающие в лавинный пробой. В этом случае в излучателе слышны короткие щелчки.
Также причиной может быть накопление заряда на оболочке высоковольтного кабеля по причине отсутствия надёжного контакта между оболочкой и корпусами излучателя и генератора.
В каких режимах делались снимки?

petroveechДата: Среда, 02.Мар.2011, 18:25 | Сообщение # 18
У вас сообщений: 1072
Иженер
OFFлайн
Российская Федерация

Ставрополь
Управление ключами пропадает. Не пропадает если тренировка или скинуть ремень с двигателя каретки. Пробоя нет или не слышно. Ем., накопитель держит заряд идеально. Полосы возникают даже если уменьшить кв. Не виновата ли плата RPP ? И вот как это начиналось. Там тестер 1 посередине.


При обращении пишите мыло сразу.

pnpДата: Среда, 02.Мар.2011, 19:12 | Сообщение # 19


Киров (Вятка)
Я бы к перечисленным Polo11 пунктам 1, 2 и версии Алекс-200, добавил еще один моментик. А именно стабильность накала трубки во время экспозиции. Думаю не помешает его проконтролировать пусть даже на первичной обмотке накального трансформатора.

ЭлкаДата: Среда, 02.Мар.2011, 19:45 | Сообщение # 20
У вас сообщений: 153
электромеханик
OFFлайн
Российская Федерация

.
В плате МКУ процессор дружит с драйверами линейки, инвертора, платой накала через микросхемку КР590КН5 (вроде так) уж больно капризная она ставьте в панельку с первого раза может и не заработать покупать сразу горсть!!!

petroveechДата: Среда, 02.Мар.2011, 20:53 | Сообщение # 21
У вас сообщений: 1072
Иженер
OFFлайн
Российская Федерация

Ставрополь
Схема отсутствует к сож. КН5 проверю (есть горсть). А еше блокировки в момент движения линейки какие нибудь есть? Почему снимок продолжается и возобнавляется после блокировки высокого?

При обращении пишите мыло сразу.

ЭлкаДата: Среда, 02.Мар.2011, 21:05 | Сообщение # 22
У вас сообщений: 153
электромеханик
OFFлайн
Российская Федерация

.
Схема есть в хранилище

petroveechДата: Среда, 02.Мар.2011, 21:10 | Сообщение # 23
У вас сообщений: 1072
Иженер
OFFлайн
Российская Федерация

Ставрополь
Не та схема у меня на игбт выход. Или не нашел?

При обращении пишите мыло сразу.

ЭлкаДата: Четверг, 03.Мар.2011, 03:12 | Сообщение # 24
У вас сообщений: 153
электромеханик
OFFлайн
Российская Федерация

.
Когда я игрался с такой игрушкой, то отключал разъем питания (220в)на плате заряда ну чтобы чего не натворить так аппарат полностью отрабатывает только ругается ток трубки низкий (вроде так) выходит что не блокирует но аппарат был тиристорный схема МКУ http://www.medteh.info/load/82-1-0-696 Нашлась схема на IGBT если надо отсканирую

Сообщение отредактировал Элка - Пятница, 04.Мар.2011, 14:30

ЭлкаДата: Понедельник, 07.Мар.2011, 10:03 | Сообщение # 25
У вас сообщений: 153
электромеханик
OFFлайн
Российская Федерация

.
petroveech чем история закончилась?

petroveechДата: Понедельник, 07.Мар.2011, 10:10 | Сообщение # 26
У вас сообщений: 1072
Иженер
OFFлайн
Российская Федерация

Ставрополь
Когда закроем и сдадим отчет напишу про этот изумительный аппарат.

При обращении пишите мыло сразу.

censoredДата: Понедельник, 07.Мар.2011, 12:26 | Сообщение # 27
Стажер
У вас сообщений: 48
инженер-электроник
OFFлайн
Российская Федерация

Город Медтехников
Хаотичные вертикальные полосы могут наблюдаться от дребезга концевика двери, либо от самой двери неплотно закрытой и постоянно доводимой до закрытого состояния. Вертикальная полоса в начале снимка обычно появляется, когда линейка начала движение не из стартового положения.

serg544Дата: Понедельник, 07.Мар.2011, 14:53 | Сообщение # 28
Участник
У вас сообщений: 79
Менеджер
OFFлайн
Российская Федерация

Москва
censored Вертикальная полоса в начале снимка обычно появляется, когда линейка начала движение не из стартового положения.

Линейка может стартовать только из начального положения, которое определяется концевиком.
Полоса может появиться из-за завышеного значения времени задержки или грубо сдвинуты упор концевика или вся дуга. Тогда в снимок может попасть край пластикового экрана.


censoredДата: Вторник, 08.Мар.2011, 00:18 | Сообщение # 29
Стажер
У вас сообщений: 48
инженер-электроник
OFFлайн
Российская Федерация

Город Медтехников
serg544, Вполне возможно, что я не прав. По крайней мере мне казалась причиной - описанная мной. Край пластикового экрана не будет ровной черной полосой на снимке.

petroveechДата: Пятница, 11.Мар.2011, 23:37 | Сообщение # 30
У вас сообщений: 1072
Иженер
OFFлайн
Российская Федерация

Ставрополь
Сделали: на рельсе движения линейки лежала шайба на 3 (прилипала и перекатывалась), трубку заземлили(родное тоже есть), провод линейки укоротили и переложили(наводка шла), платы мку, упр. движения линейкой, в компе управляющая прогрели феном. Перебрали выс. кабеля. Заработала.
П.С. в докторском компе обнаружили 748 зараженных файлов.


При обращении пишите мыло сразу.

Polo11Дата: Суббота, 12.Мар.2011, 10:26 | Сообщение # 31
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация

русский
Quote (petroveech)
П.С. в докторском компе обнаружили 748 зараженных файлов.

Проверяйте архивные диски, от туда вирусы вернутся.


....

Polo11Дата: Суббота, 12.Мар.2011, 10:27 | Сообщение # 32
У вас сообщений: 582
рентген
OFFлайн
Российская Федерация

русский
Quote (petroveech)
Когда закроем и сдадим отчет напишу про этот изумительный аппарат.

biggrin
Ждём отчёта.


....

EvgeniyДата: Вторник, 29.Мар.2011, 09:42 | Сообщение # 33
Стажер
У вас сообщений: 20
Инженер
OFFлайн
Российская Федерация

Волгоград
Огромное спасибо за мысли и предложения!
После подсовывания файла калибровки трубки пока проблем нет, но причину не калибрования мы так и не нашли!!!
Было проверено все что Вы мне предлагали, и поменян весь комплект плат-ни.... помогло!
Личное мерси "Элка" за файл калибровки!

EvgeniyДата: Вторник, 29.Мар.2011, 09:51 | Сообщение # 34
Стажер
У вас сообщений: 20
Инженер
OFFлайн
Российская Федерация

Волгоград
Здравствуй!
Начну с того что аппарату 5 лет!
В последние 8 месяцев началась проблема с зарядкой молекулярного накопителя:
Он стал делать это медленнее!!!
В начале он заряжался за 15-18 минут, в зависимости от места подключения аппарата!
Сейчас до полного заряда он телиться минут 35-37! что крайне долго.
Да и после пары снимков "толстопузиков" приходится минут 8-10 подождать пока не зарядится накопитель.
Производитель сказал что надо просто поменять накопитель.
Вопрос: Стоит ли менять целиком накопитель?
Какой тип конденсатора там стоит?
И в конденсаторе ли дело?

censoredДата: Вторник, 29.Мар.2011, 15:15 | Сообщение # 35
Стажер
У вас сообщений: 48
инженер-электроник
OFFлайн
Российская Федерация

Город Медтехников
Что значит менять целиком? Если стоит один длинный накопитель, то это должен быть МНЭ 0,93/360, у нас на всех так.

EvgeniyДата: Вторник, 29.Мар.2011, 17:07 | Сообщение # 36
Стажер
У вас сообщений: 20
Инженер
OFFлайн
Российская Федерация

Волгоград
Это значит менять кондер и плату управления!

bvm53Дата: Вторник, 29.Мар.2011, 18:32 | Сообщение # 37
У вас сообщений: 373
инженер
OFFлайн
Российская Федерация

РФ
Quote (Evgeniy)
Производитель сказал что надо просто поменять накопитель

"Конденсатор" это и есть молекулярный накопитель, и менять скорее всего нужно именно его.

EvgeniyДата: Вторник, 29.Мар.2011, 19:07 | Сообщение # 38
Стажер
У вас сообщений: 20
Инженер
OFFлайн
Российская Федерация

Волгоград
Как я это понимаю, что кондер свой ресурс отработал!
Марку мы нашли в инструкции!
Но описания его ни где нет!
Может подскажешь?
Да и ресурс у него всего 4-5 лет (как утверждает рентгенпром)

bvm53Дата: Вторник, 29.Мар.2011, 19:24 | Сообщение # 39
У вас сообщений: 373
инженер
OFFлайн
Российская Федерация

РФ
Я не знаю, какой стоит на "Проскане", я менял на плёночной передвижке, на УРП-30СЧ. Но он проработал ещё меньше, где-то 2,5 года.

ЭлкаДата: Вторник, 29.Мар.2011, 19:37 | Сообщение # 40
У вас сообщений: 153
электромеханик
OFFлайн
Российская Федерация

.
Evgeniy посмотри по форуму много про енту штуку сказано !!!! Ну а так для начала проверь плату заряда, может она чего? Подключи вольтметр проследи динамику заряда разряда. Позвольте спросить была тема про калибровку это разные аппараты или один и тот же?

Сообщение отредактировал Элка - Вторник, 29.Мар.2011, 19:58

  • Страница 1 из 5
  • 1
  • 2
  • 3
  • 4
  • 5
  • »
Поиск:



Статистика Форума
Последние обновления тем: Новые файлы хранилища: Новые участники: Top10 участников:
1. ИВЛ Sechrist Millenni...[fyny (23.Дек.2024)]
2. Картриджи HIFU SMAS[sash19771 (21.Дек.2024)]
3. УЗИ Aloka Prosound Al...[ASPMaster (20.Дек.2024)]
4. КУПЛЮ/ПРИМУ в дар эле...[shabalov10 (20.Дек.2024)]
5. ИВЛ для новорожденных...[top_ed (19.Дек.2024)]
6. Монитор прикроватный ...[rodnmuzvn (19.Дек.2024)]
7. Аппарат передвижной «...[JesII (19.Дек.2024)]
8. Стерилизатор плазменн...[Элимхан (19.Дек.2024)]
9. Автоматическая переда...[Oldboy (19.Дек.2024)]
1. Офтальмологическая ус...[31.Окт.2024]
2. Cardinal-Health-VELA-...[03.Окт.2024]
3. Service Manual HAMILT...[02.Окт.2024]
4. Mindray DC-7 (ПО)[09.Сен.2024]
5. Руководство по эксплу...[26.Авг.2024]
6. Пароли для принтеров ...[20.Авг.2024]
7. СПГА-100-1-НН РУКОВОД...[05.Июн.2024]
8. Accuvix v20 - Service...[11.Апр.2024]
9. ГП 40 МО[19.Мар.2024]
10. Сервисный мануал пере...[07.Мар.2024]
1. VladF[22.Дек.2024]
2. andrey162007[21.Дек.2024]
3. amgadm[20.Дек.2024]
4. Lerena[20.Дек.2024]
5. maxxv[20.Дек.2024]
6. shabalov10[20.Дек.2024]
7. ivaschkov2010pavevl[20.Дек.2024]
8. Alihanov[20.Дек.2024]
9. dimfo[20.Дек.2024]
10. Vitalii[19.Дек.2024]
МастерБаку[582]
Yulana34[177]
Serg74[160]
Dimitrius[129]
naves[121]
РОМУЛ[120]
bektyish[120]
madmac[116]
Алекс-200[114]
begun_a[112]
