Дата: Пятница, 11.Дек.2009, 12:05 | Сообщение # 42
Стажер
У вас сообщений: 43
ремонтник медтехники
OFFлайн
Российская Федерация
Сегодня, с утра, " плату" дома мучил... Или она меня... Подал на неё 18 вольт, больше не было, подсоединил 6 спаянных между собой последовательно диодов АЛ307, вместо светодиодов оптотиристоров, и начал эксперименты. Закорачивание транзистора оптопары 4N35 сопротивлением 36 ом (концы 5 и 4) гирлянду светодиодов зажигали. Значит можно говорить о исправности DA 3 и транзистора Т 1. А вот светодиод оптопары 4N35 никак не хотел зажигаться. Ни от щупов тестера, поставленного на прозвонку диодов, ни от батарейки 1,5 v, включённой через 36 ом. Зажечь его удалось лишь подав 1,5 v от батарейки без ограничительного сопротивления. Выпаял и померил С 3. Там 18 Мкф, а должно быть 22 Не нравится он мне что-то... Можно ли вместо него поставить 47 Мкф, не поспособствует ли это зажиганию светодиода оптрона? Кстати, оптопару я ведь заменял на новую...
Только что заменил оптопару 4N35. (на всякий случай) Есть срабатывание светодиодной гирлянды при !,17 v подаваемых на светодиод 4N35. При 1,13 v уже не срабатывает...
Сообщение отредактировал SERGEEVICH46 - Пятница, 11.Дек.2009, 12:08
Дата: Пятница, 11.Дек.2009, 19:35 | Сообщение # 44
Стажер
У вас сообщений: 43
ремонтник медтехники
OFFлайн
Российская Федерация
Quote (Sept)
Заведи себе стрелочный тестер, Ц-шку. Конденсатор в 20% вписывается, менять нет смысла.
Хотелось бы поподробнее ознакомиться с Вашими аргументами в пользу стрелочного тестера. По поводу электролитических конденсаторов... Очень много отказов происходит по их вине, так как со временем теряется ёмкость. Этому конденсатору уже 17 лет, выбросить не жалко, заменил на 47,0 х 63 v.
По сегодняшней работе с флюрографом... При поиске в жгутах, куда ведут провода 6, 7 и 8, обнаружилось проволочное сопротивление с осыпавшейся с него зелёной эмалью 22 ома 25 W. Намотанный на нём высокоомный провод, был оборван. Это сопротивление оказалось из обвязки оптотиристоров МТОТО-80. Заменил на 2 последовательно соединённых 10 ом 20W. Выяснилось, что 6, 7 и 8 провода приходят на блок конденсаторов на два параллельно подключённых разъёма, на каждую плату (их там две). Запаял на место, отпаянный вчера блок BUV. (он не имеет разъёмов) При включении автомата на стене и подачи 380 v в аппарат, загорелся зелёный светодиод на BUV, значит светодиоды оптотиристоров зажглись. При первом нажатии на кнопку, пошла раскрутка анода и на блоке конденсаторов появилось 570 вольт. Выключил всё, подсоединил провода от блока конденсаторов к силовому инвертеру, запустил опять. Раскрутил анод и попытался сделать снимок, в блоке "искрануло" и выбило питающий автомат. Отсоединил нагрузку опять и проверил, до силового инвертора всё работает исправно...
Дата: Пятница, 11.Дек.2009, 21:21 | Сообщение # 45
OFFлайн
Российская Федерация
Россия
Quote (SERGEEVICH46)
ри поиске в жгутах, куда ведут провода 6, 7 и 8, обнаружилось проволочное сопротивление с осыпавшейся с него зелёной эмалью 22 ома 25 W. Намотанный на нём высокоомный провод, был оборван.
похоже на токовый датчик , молодца
Quote (SERGEEVICH46)
Раскрутил анод и попытался сделать снимок, в блоке "искрануло" и выбило питающий автомат. Отсоединил нагрузку опять и проверил, до силового инвертора всё работает исправно..
переходим плавно на силовой инвертор, схемку выложить придеться если будут вопросы. начать поиск надо с силовых элементов инвертора
Дата: Суббота, 12.Дек.2009, 01:09 | Сообщение # 49
OFFлайн
Украина
Житомир
Quote (SERGEEVICH46)
Хотелось бы поподробнее ознакомиться с
твоими
Quote (SERGEEVICH46)
аргументами в пользу стрелочного тестера.
Пожалуйста: 1. После измерения сопротивления сети, ремонт это замена 1го-2ух резисторов. 2. Можно открывать тиристоры, транзисторы, оптроны, светить светодиоды... 3. Быстро "думает" важно для прозвонки кабелей. 4. На дольше хватает батареек, при севшей батарейке работает и не врет.
Дата: Суббота, 12.Дек.2009, 17:16 | Сообщение # 52
Стажер
У вас сообщений: 43
ремонтник медтехники
OFFлайн
Российская Федерация
Сегодня продолжал работу... "Отловил" пробитый тиристор в силовом инверторе ТБ433-320-15. Проверил все 4 диода и остальные 3 тиристора - исправны. Где можно такой побыстрее купить? Может у кого есть в личных запасах?
ЦитатаSept ()
1. После измерения сопротивления сети, ремонт это замена 1го-2ух резисторов.
Да, подобное бывало и у меня неоднократно, пока со стрелочными работал... А вот цифровой спалить не удалось ни разу (и я об этом нисколько не жалею), хотя на омах в розетку совал. Возможно тестер у меня хороший, не из совсем дешёвых, Fluke 75. Работаю с ним лет около 11. Полный автомат, ставлю лишь, что хочу измерить, например постоянное напряжение, и сую не задумываясь, милливольты там или до 1000 вольт. Тоже и с переменкой, сопротивление до 30 Мом, ток до 10 А и ~ и =. Щупы надо переставлять лишь для измерения тока. Сунутый в ~ 220v, на омах, из строя не выходит, неоднократно проверено... Показания достаточно быстрые, по сравнению с дешёвыми мультиметрами. Но, конечно же, по скорости показаний сравниться со стрелочным не может. Я, раньше, по величине броска стрелочного тестера, определял ёмкость электролитов, что не может цифровой тестер. Когда обзавёлся измерителем ёмкости, необходимость в нём, у меня, отпала. Сейчас, редко, стрелочным пользуюсь, только как вспомогательным. А поскольку питание в "Fluke 75" 9v, то и светодиод подсвечивает. Батарейки хватает очень на долго, даже самому удивительно.
Дата: Воскресенье, 13.Дек.2009, 19:51 | Сообщение # 58
Стажер
У вас сообщений: 43
ремонтник медтехники
OFFлайн
Российская Федерация
Сегодня поехал на Митинский радиорынок, искать нужный тиристор для силового инвертора. ТБ433-320-15 нигде не нашёл, только под заказ, а очень хотелось приобрести сегодня... Купил ТБ233-400-12, на всякий случай, купил 4 шт, чтоб поменять весь комплект на одинаковые. По току, эти больше, вместо 320 аж 400 ампер, но по габариту несколько меньше и тоньше... Мультиметр, вместе с инструментом, ещё в субботу оставил в кабинете флюорографии, собираясь после рынка продолжить ремонт, поэтому, при покупке, прозвонить тиристоры было нечем, а цена была "ВЫГОДНАЯ". Перед установкой, уже в кабинете, прозвонил... Как Вы думаете, сколько тиристоров, из 4-х, оказались пробитыми накоротко...? Варианты ответов: один; два; три; четыре.
Сообщение отредактировал SERGEEVICH46 - Воскресенье, 13.Дек.2009, 19:51
Дата: Воскресенье, 13.Дек.2009, 20:20 | Сообщение # 60
Стажер
У вас сообщений: 43
ремонтник медтехники
OFFлайн
Российская Федерация
Можно сказать и так... Три пробитых накоротко, один нормальный. Поэтому вариантов при ремонте не было, пришлось ставить единственный исправный к трём остальным "живым" и включать автомат на стене... Включение и съёмка прошли на удивление успешно. Сделали с десяток снимков, последнее слово будет за рентген лаборантами, после завтрашней проявки. Очень похоже на то, что мучения, на этот раз, закончились...
Дата: Воскресенье, 13.Дек.2009, 21:02 | Сообщение # 65
OFFлайн
Российская Федерация
Россия
Quote (SERGEEVICH46)
Вот завтра, с ними вместе, всё и проверим.
посмотри по режимам чтоб выставили какие до этого высталяли - сделать 2-3 снимка на пациентах и проявили - температура проявителя чтоб около 22 градусов ходя и время в проявителе не менее 3 минут - исходя из качества снимков подберешь МАСы и КВ это уже в зависимости от плотности почернения удачи
Дата: Понедельник, 14.Дек.2009, 16:58 | Сообщение # 67
OFFлайн
Российская Федерация
Россия
SERGEEVICH46, по выставленным режимам - если ток в пределах 90 мА то при изменении МАС - выдержка снимка на слух меняеться? - и неплохо бы ее замерить ( МАС ы это произведение тока в А на время в СЕК - исходя из этого и прикидываем выдержку на снимке )
Дата: Вторник, 15.Дек.2009, 18:10 | Сообщение # 68
Стажер
У вас сообщений: 43
ремонтник медтехники
OFFлайн
Российская Федерация

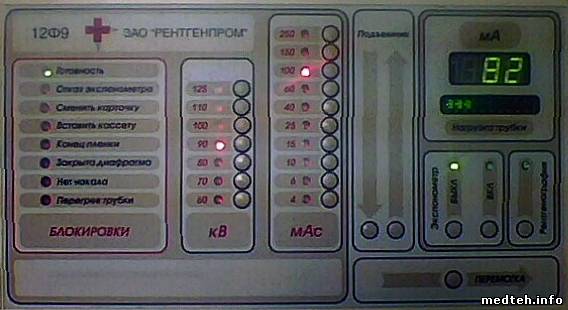

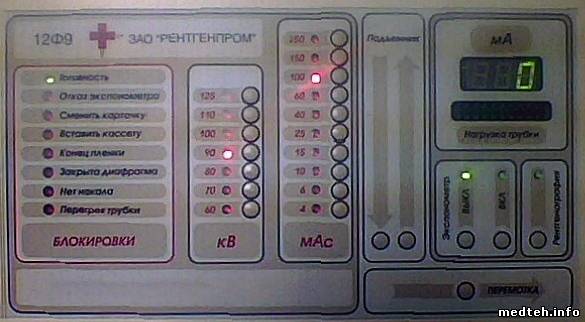

Вчера, около 18 часов, продолжили работу и прозанимались аж до 24. Сделали серию снимков: (первое число Кв; второе МАС; третье ток трубки по индикатору) (70, 15, 77) (70, 25, 78) (70, 40, 78) (70, 60, 78) (80, 15, 83) (80, 25, 83) (80, 40, 84) (80, 60, 83) (90, 15, 82) (90, 25, 33) (90, 40, 82) (90, 60, 82) Эту серию записали, но пробовали и другие режимы. Снимали сумку с инструментом и крупную воблу. Надо сказать, что и сумку и воблу прекрасно было видно во всех деталях. При 70 Кv снимки естественно светлее, чем при 90 Кv, но не очень намного. Вот пульт до съёмки: Вот пульт после съёмки: Температура проявителя от 23 градусов вначале, до 36 градусов в конце экспериментов. В конце, попытались сделать 2 снимка на себе, в режиме 80 х 40 и 90 х 60, поскольку оба не из худосочных... Изображения лёгких есть, но очень светлые, надо бы раза в 3-4 потемнее.
сейчас ток ниже до скольки заряжаються конденцаторы? которые стоят перед инвертором и емкость их проверить не мешало бы и КЭПы на этом аппарате когданибудь проводились и сейчас можно померить радиационный выход?
Дата: Вторник, 15.Дек.2009, 19:02 | Сообщение # 70
Стажер
У вас сообщений: 43
ремонтник медтехники
OFFлайн
Российская Федерация
С отсоединённым инвертором, т.е. без нагрузки, конденсаторы заряжались до 570 вольт. Емкость проверить, мысль хорошая. Тем более учитывая, что когда тиристоры были пробиты, ничто ток их разряда не ограничивало... Про КЭПы я конечно спрошу, но очень сомневаюсь... Радиационный выход пока померить нечем.
Дата: Вторник, 15.Дек.2009, 19:08 | Сообщение # 71
OFFлайн
Российская Федерация
Россия
Quote (SERGEEVICH46)
Радиационный выход пока померить нечем.
если предыдущих нет то сравнивать не с чем, если тока с похожим аппаратом и то примерно. так мысли - напрежение сети при снимке - просадки нет случаем? и всеж - провыдержку в зависимости от изменения МАС при постоянном кВ - что скажете? схемку счетчика МАС еще не смотрели?
Дата: Вторник, 15.Дек.2009, 21:42 | Сообщение # 78
OFFлайн
Украина
Житомир
SERGEEVICH46, Сделай контрольный снимок на кассету на этом режиме, потом на таком же режиме сделай снимок на графическом аппарате сравни и все станет на свои места.
SERGEEVICH46, по току 60кВ -100мА 70кВ - 105ма 90кВ - 110мА ток трубки на 80кВ надо выставить в районе 100мА, дежурный поднакал визуально но на трубке есть? и проконтролируй визуально переход с дежуного режима на рабочий режим - там эффект на самой трубе лампы накаливания, разгораеться - кнопку отпускаешь -притухает, ток трубки регулируется на плате накала, в доках описании есть . еще вернемся :выстави 70кВ и 100МАС - выдержка снимка должна быть 1 сек, нехватка дозы - это колличество энергии излучения при снимке -прапорционально МАС померить надо так же соответствие уставок КВ - норма по данному типу питающего ± 7%
Сегодня продолжили эксперементы: 1. Замерили падение напряжения на блоке конденсаторов при снимке заряженаются они до 555 в, в момент снимка падает до примерно 200 в. 2. Замерили емкость конденсаторов - отклонение в пределах 10% 3.
Quote (renmaster)
дежурный поднакал визуально но на трубке есть?
есть 4.
Quote (renmaster)
проконтролируй визуально переход с дежуного режима на рабочий режим
то же на месте. 5. По описанию питающего получается, что ток накала во время снимка выставляется R58 которе находится на плате контроллера, выставили соответственно для 80 кВ около 100 мА. К сожалению сегодня поснимать уже не удалось, SERGEEVICH46 уморился даже отписатся сил не осталось, поэтому я за него...
