Было у меня такое несколько раз ,причины разные. 1.Для начала надо определиться с высоким напр.Я обычно подсоединяюсь к плате управлением инвертором ( Вых Ua). И осциллографом смотрю сигнал.Если есть провалы до нуля ,то сначала смотрю на плате управлением инвертором выходной сигнал (на тиристоры) - 4-е точки (VS1,VS2,VS3,VS4). 2.Было как то - плата управления инвертором давала сбои (очень короткие и хаотические),оказалась причина - реле (24 V)-стоит с противоположной стороны пл упр инв. 3.Если пл упр инв не сбоит - то надо определяться с высоковольтной частью.Но это долгая басня. 4.Про равномерность перемещения линейки не говорю - это само собой разумеется.
Дата: Пятница, 16.Июл.2010, 16:34 | Сообщение # 123
У вас сообщений: 216
рентгеновское оборудование
OFFлайн
Российская Федерация
Подмосковье
Вертикальные полосы на сканирующем 12Ф9А (Проскан первых выпусков) появляются из-за нарушения положения детектора относительно трубки. Требуется юстировка детектора. Как ее осуществить, смотри в прикреплении.
Дата: Пятница, 03.Сен.2010, 11:01 | Сообщение # 127
Участник
У вас сообщений: 69
рентген
OFFлайн
Российская Федерация
ЦФО
Если собака рылась в перемещении детектора, то характер вертикальных полос волнообразный, если собака рылась в питающем, то полосы четкие, с резкими границами.
Дата: Суббота, 11.Сен.2010, 21:17 | Сообщение # 128
Заглянувший
У вас сообщений: 2
наладчик рентгеновского оборудовани
OFFлайн
Украина
Киев
При чётких вертикальных хаотичных полосах обратите внимание не заземление РИДа. Должен быть гарантированный контакт между юбкой высоковольтного кабеля и корпусами РИДа и генератора. В большенстве случаев приходилось подкладывать лепестки из медной фольги. Помогало также заземление РИДа отдельным проводом от болта заземления аппарата. (В штатной сборке РИД заземлён через ШР).
Дата: Суббота, 23.Окт.2010, 15:59 | Сообщение # 134
Стажер
У вас сообщений: 25
medteh
OFFлайн
Российская Федерация
anapa
Питающее - УРП-30-СЧ-"АМИКО", а пульт я не знаю какого образца (старого или нового). По ссылке в хранилище захожу, но ссылка неактивная. Поэтому скачать не получается. Уважаемый pnp! Коммутация, концевики, двигатель , редуктор в норме. Мои действия: переставил плату управления дверью на подъемник. Подъемник работает, ну а дверь приходится закрывать и открывать руками. Энкодер работает на концевики и доводку. Мне нужна схема на плату управления подъемника и двери.
Дата: Вторник, 26.Окт.2010, 14:52 | Сообщение # 137
Admin
Уважаемый, genas! вся документация есть в Хранилище на данный аппарат. Для того что бы её видить или скачать нужно общение на сайте, форуме. Так как много было случаев, да и сейчас хватает, получив нужную информацию человек исчезает без объяснений. Вот и установлено Правилами эта возможность.
Дата: Вторник, 26.Окт.2010, 19:30 | Сообщение # 138
Стажер
У вас сообщений: 25
medteh
OFFлайн
Российская Федерация
anapa
Спасибо genas, документацию скачал, сегодня сидел разбирался. В ноябре поеду.Обязательно сообщю результат, если будет кому-то интересно то подробна. Исчезать не собираюсь,
Дата: Вторник, 16.Ноя.2010, 09:48 | Сообщение # 139
Стажер
У вас сообщений: 25
medteh
OFFлайн
Российская Федерация
anapa
Уважаемые коллеги,сообщяю результаты своей поездки.Интересного при ремонте платы не обнаружилось.Все произошло быстро.Плата с переходами на две стороны в таких случаях, как всегда иголка помогает.
Дата: Четверг, 27.Окт.2011, 17:20 | Сообщение # 140
Стажер
У вас сообщений: 25
Сервисный инженер
OFFлайн
Российская Федерация
Волгоград
Подскажите пожалуйста почему флюорограф 12ф9 с камерой кф400 не видит картридж?Вставляешь новый картридж, он выдает вставьте картридж!!!Проверил оптопару она впорядке проверил на схеме микросхемы на логику всё в порядке, остальные детали платы тоже в норме!
Дата: Четверг, 27.Окт.2011, 19:58 | Сообщение # 141
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
MP3, в тех документации на флюорограф термин "картридж", насколько я помню, не встречается. Поясните, что Вы имеете ввиду: карточку пациента, подающую кассету или что-то другое?
Дата: Пятница, 28.Окт.2011, 19:18 | Сообщение # 144
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
Quote (MP3)
Проверил оптопару она впорядке
MP3, в КФ-400 узел карточки несколько раз корректировался - изначально номер пациента высвечивался знаковыми индикаторами и т. д. ...... Проверьте, пожалуйста, не регистрируется ли наличие карточки шариком (роликом) с микропереключателем.
Дата: Понедельник, 24.Дек.2012, 13:43 | Сообщение # 145
Стажер
У вас сообщений: 5
Инженер
OFFлайн
Российская Федерация
Самара
Доброго времени суток! Флюорограф 12ф9 УРП-30-СЧ с молекулярными накопителями. Что-то подобное было у кого-нибудь? До 205V схема отрабатывает как положено и звуковой и сигнал на диодах (HL24)-МКУ. При заряде накопителей более 205V вместо приятного ушам писка от инвертора слышен "ТРЕСК". и диод HL24 слегка мигает . Все блокировки запитывал от внешних источников питания безрезультатно((. Стоит отключить генераторное, соответственно УРП высокое не видит и схема отрабатывает без помех но без высокого. Склоняемся на плату управления инвертором.
Сообщение отредактировал Vitalevich - Вторник, 25.Дек.2012, 09:33
Дата: Понедельник, 24.Дек.2012, 19:15 | Сообщение # 146
У вас сообщений: 1197
Инженер
OFFлайн
Российская Федерация
Самара
Цитата (Vitalevich)
До 205V схема отрабатывает как положено
А каково номинальное напряжение заряда накопителей?
Цитата (Vitalevich)
При заряде накопителей более 205V вместо приятного ушам писка от инвертора слышен "ТРЕСК".
О каком инверторе идёт разговор? Если о силовом (инверторе главной цепи), то он должен работать при более высоких напряжениях.
Цитата (Vitalevich)
Стоит отключить генераторное, соответственно УРП высокое не видит и схема отрабатывает без помех.
Какая схема отрабатывает, когда УРП без генераторного высокое не только не видит, но и не вырабатывает? Vitalevich, изложите, пожалуйста, свой вопрос в более понятной форме. Кстати, укажите тип силового инвертора - тиристорный или транзисторный.
Дата: Вторник, 25.Дек.2012, 10:01 | Сообщение # 147
Стажер
У вас сообщений: 5
Инженер
OFFлайн
Российская Федерация
Самара
номинальное напряжение заряда 510V. Инвертор силовой тиристорный. На плате контроля заряда отключен контроль готовности заряда по этому можем сделать снимок до полного заряда накопителей. Получается что, до заряда накопителей 205V снимок проходит, а далее до 510v не проходит.
Цитата (Алекс-200)
когда УРП без генераторного высокое не только не видит, но и не вырабатывает?
Дата: Вторник, 25.Дек.2012, 21:20 | Сообщение # 149
Стажер
У вас сообщений: 5
Инженер
OFFлайн
Российская Федерация
Самара
Цитата (АГИ)
Где то пробой по высокому. Трубка, В/в кабеля, генераторное устройство.
- если бы все было так просто... Все перечисленное исправно. Сегодня начал проверять плату управления инвертором. Конденсатор на 10 000 пикофарад(103) рассыпался в руках.Завтра продолжу смотреть плату.

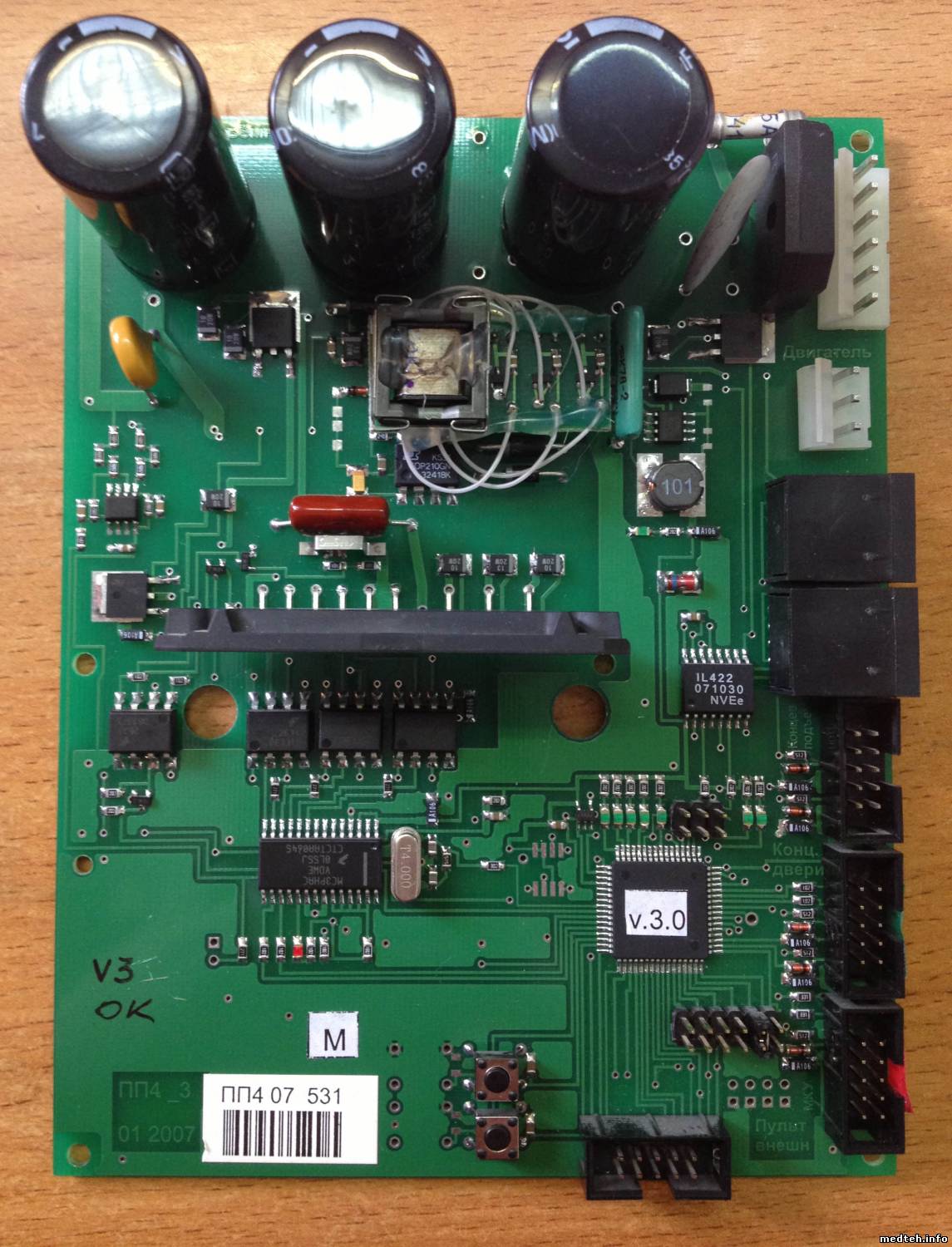

Не закрывается дверь и поэтому нет разрешения на вкл. снимка. Модуль управления подъемником(дверью). ПП4_3 01 2007. Среди файлов в хранилище схем и описания работы не нашел. Помогите советами в какую сторону копать, заранее спасибо!
Сообщение отредактировал toto - Среда, 13.Мар.2013, 15:59
У меня плата упровления дверью однажды вылетала, была такая же неисправность как и у вас, я тогда менял местами плату подьемника поставил на место платы двери и аппарат заработал!!!
но все же проверить кнопку высокого имеет смысл, и далее по схеме!!!
Дата: Четверг, 14.Мар.2013, 11:56 | Сообщение # 155
Участник
У вас сообщений: 82
Системный программист
OFFлайн
Российская Федерация
ЦФО
Цитата (terbuny)
Проверьте для начала кнопку включения высокого.
Цитата (shra)
но все же проверить кнопку высокого имеет смысл, и далее по схеме!!!
Кнопку проверил: "Готовность есть". Как приходит питание к этой плате (+5, +15в)? Сейчас никакие из светодиодов не горят. Вариант платы установленный во флюорографе . Если есть возможность, выложите схему этого варианта платы?
