что подразумевалось под "проверкой микриков в педали
В педали три микрика. Два на верхней крыше, и один на рычаге. Верхний левый выполняет две функций: при не поднятом инструменте действует функция сплёвывания, при поднятом инструменте включается и отключается вода для спрея. Так вот, первая функция выполняется, вторая нет. Правы бутон-функция "chip blow" работает. Микрик на рычаге проверил на "короткое замыкание" на плате управления двигателей работает.
Цитатаart-i-k ()
при нажатии на педаль кнопки включения/выключения воды на столике врача загорается/тухнет индикация работы с водой?
Нет не загорается, и на выходе микроконтроллера не меняется состояние.
Цитатаart-i-k ()
- кто сказал и откуда 12 В на соленоиде?
Такое напряжение указано на соленоиде, но так и иначе там ничего нет из-за отсутствие управляющего сигнала на выходе процессора.
Сообщение отредактировал dobri98 - Среда, 11.Дек.2019, 01:04
Дата: Четверг, 23.Сен.2021, 14:58 | Сообщение # 122
Стажер
У вас сообщений: 11
Новичок
OFFлайн
Украина
Днепр
Добрый день. Прошу помощи со стоматустановкой Siger U200. Кресло начало жить своей жизнью: самостоятельно в любой момент начинает подъём сидения до верхней точки, при этом не на какой из пультов не реагирует. В другой момент времени может начать подниматься спинка. Оставаясь в крайнем верхнем положении слышно переключение реле. Перезапуск установки решает проблему, правильно отзывается на все пульты и на кнопки подъёма опускания на плате, у основания кресла. Может проработать без проблем и час, а может через минуту начать подъём сидения или спинки. Прошу строго не судить. На плате ZY-01/ на разъёме J6: 18В вместо заявленных 24В, на выходе диодного моста 30В; на плате 30CX-01/F1 светодиоды LD1 и LD2 мигают, остальные два, светятся.
Дата: Четверг, 23.Сен.2021, 17:33 | Сообщение # 123
У вас сообщений: 2572
Электро-сантехник
OFFлайн
Российская Федерация
Волгоград
Serhiuss. Для начала проверьте пульты. Отключайте по очереди. Оставьте один джойстик. Посмотрите, потом подключите стол врача, потом столик ассистента. Очень смахивает на повреждение пленочной клавиатуры.
Дата: Пятница, 24.Сен.2021, 12:14 | Сообщение # 126
Стажер
У вас сообщений: 11
Новичок
OFFлайн
Украина
Днепр
ЦитатаYulana34 ()
Для начала проверьте пульты. Отключайте по очереди. Оставьте один джойстик.
Понял, спасибо за ответ, буду смотреть. Проблема усложнена её не постоянством "может по несколько часов не подавать призаков своей "жизни".
ЦитатаYulana34 ()
Очень смахивает на повреждение пленочной клавиатуры.
А как перезапуск установки решает это "залипание"? В первые минуты, а то и часы этот эффект может и не проявиться .
Цитатаgoscha-bel ()
Или где-то, что-то замокло.

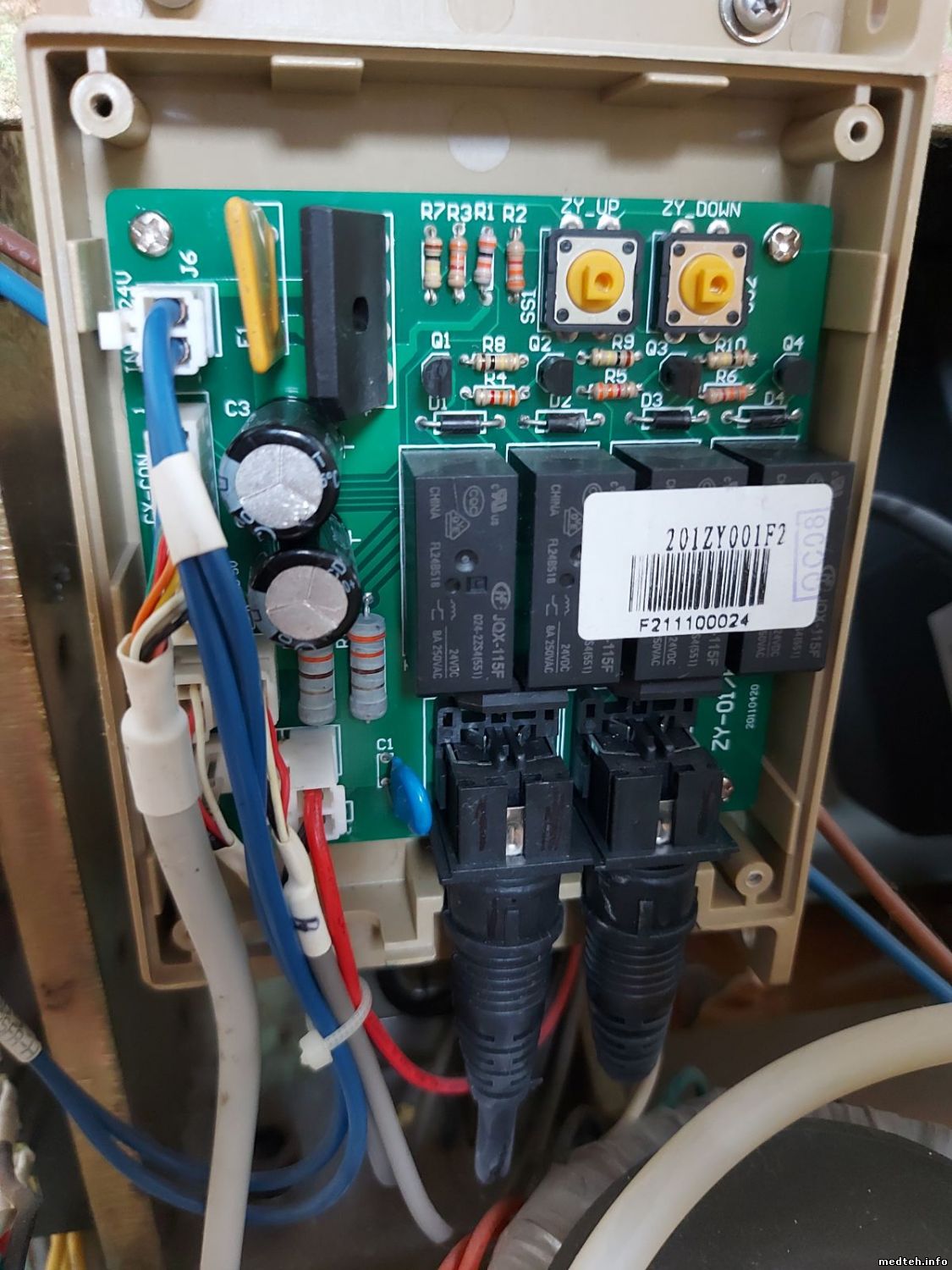

Если я правильно понимаю, поправьте если не так, каждый пульт управления имеет свой контроллер и по шине RS 485 передаёт команды на исполнительную плату ZY-01/, а плата гидроблока выступает в роли комутационной " в случае управления приводами кресла". "Подмокло" в большей степени относится к пультам и плате ZY-01? На последней "следов конденсата или коррозии не замечено, а вот с пультом врача вопрос. На фото 2 в с.123 слева внизу сухо, очень старые следы. .
Цитатаart-i-k ()
Или "глушилки" дают наводку на микроконтроллер
Клетку Фарадея городить . Serhiuss, см. по ссылке п.1.5.
Сообщение отредактировал Serhiuss - Пятница, 24.Сен.2021, 13:05
Дата: Пятница, 24.Сен.2021, 14:43 | Сообщение # 127
У вас сообщений: 2299
Инженер сервисной службы
OFFлайн
Российская Федерация
Белгород
ЦитатаSerhiuss ()
Если я правильно понимаю, поправьте если не так, каждый пульт управления имеет свой контроллер и по шине RS 485 передаёт команды на исполнительную плату ZY-01/, а плата гидроблока выступает в роли комутационной " в случае управления приводами кресла". "Подмокло" в большей степени относится к пультам и плате ZY-01?

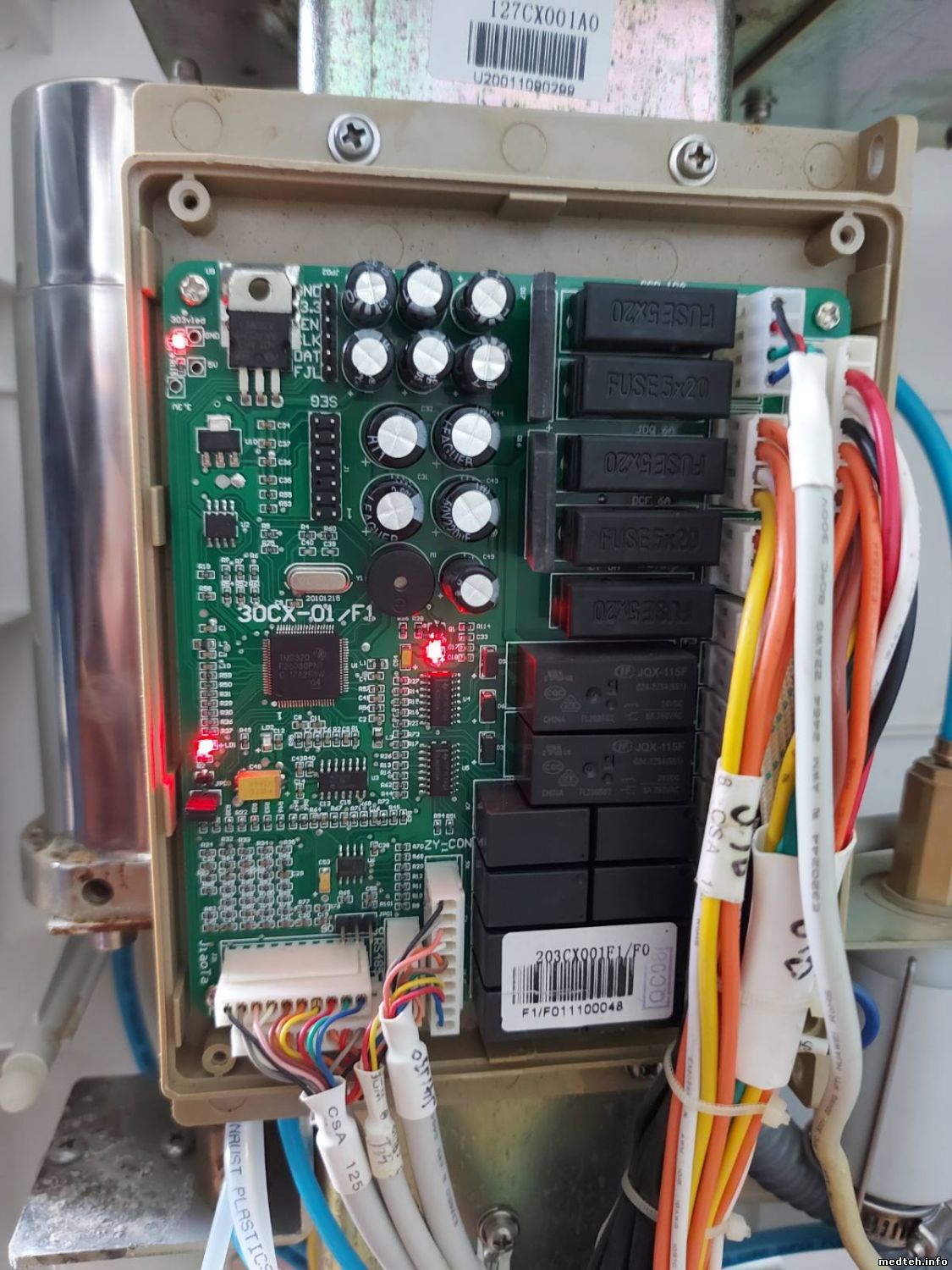

Нет, Вы понимаете неправильно. Главная плата в гидроблоке и именно она даёт команды на движение спинки и самого кресла. Даже сигналы от датчиков положения идут на неё через плату ZY-01 транзитом. Именно на ней стоит процессор (или микроконтроллер - ноги в четыре стороны).
Дата: Пятница, 01.Окт.2021, 23:52 | Сообщение # 129
Стажер
У вас сообщений: 11
Новичок
OFFлайн
Украина
Днепр
Yulana34, по Вашему совету в с.124: отключил пульт столика врача. За 4-а часа наблюдения установка вела себя адекватно. Причина в пульте управления столика врача.
ЦитатаYulana34 ()
Очень смахивает на повреждение плёночной клавиатуры.
Клавиатура сенсорная и за это отвечают две микросхемы TCH68 (по 8 сенсорных кнопок на каждую). На одной из них кнопки "кресло вверх" и "спинка вверх". Как вариант, проблема в TCH68. Информации по ней я не нашёл, кроме как совет купить на всеизвестной торговой площадке, а вот из "datasheet" на микроконтроллер STC10xx, который заведует пультом узнал, что UART заведён на гребёнку разъёма. Подключил через UART -> USB к компьютеру, в надежде увидеть, что приходит в монитор порта при нажатии той или иной кнопки. Результат: реакция на нажатие кнопок есть (индикатор Tx на переходнике UART -> USB мигает, в монитор порта информация приходит, но не распознавая "квадратный символ"), на кнопках "кресло вверх" и "спинка вверх" нужно постараться, чтобы найти место где сработает. Самое главное, в отсутствии каких-либо действий на клавиатуре, периодически, с разными интервалами по времени в монитор порта приходят те же "квадратные символы". Может кто подскажет, в каком режиме работает UART (на 115200 и ниже при 8 бит и 1 стоп бите -- квадратный символ).
Сообщение отредактировал Serhiuss - Пятница, 01.Окт.2021, 23:54
Дата: Суббота, 02.Окт.2021, 13:37 | Сообщение # 131
Техник
У вас сообщений: 373
сервисный инженер
OFFлайн
Украина
ужгород
Yulana34, я тоже считаю, что не надо забираться в дебри. Достаточно поменять наклейку с кнопками, тем более, что такая проблема реально существует не только на Зигере, а и на других установках.
Дата: Суббота, 02.Окт.2021, 15:25 | Сообщение # 132
Стажер
У вас сообщений: 11
Новичок
OFFлайн
Украина
Днепр
ЦитатаYulana34 ()
Скорее всего, они "дребезжат"
Наклейку ещё не снимал, что под ней не знаю, но по аналогии с другими микросхемами сенсорных кнопок предполагаю, что под наклейкой по одной контактной площадке на каждую кнопку.
ЦитатаSSU ()
Достаточно поменять наклейку
Осталось только её найти в продаже (в Украине я её не нашел ). Буду благодарен, если кто подскажет у кого купить.
Сообщение отредактировал Serhiuss - Суббота, 02.Окт.2021, 15:28
Дата: Суббота, 02.Окт.2021, 16:33 | Сообщение # 133
Техник
У вас сообщений: 373
сервисный инженер
OFFлайн
Украина
ужгород
ЦитатаSerhiuss ()
что под ней не знаю
Нижняя (контактная) часть аналогична пульту ДУ, а верхняя (нажимная) - сплошное напыление на кнопках. Суть, якобы, сенсора такова, что при приближении подвижного контакта к гребёнке неподвижных изменяется ёмкость между противоположными зубьями гребёнки, на что и реагирует контроллер клавиатуры. Но со временем кнопки (как правило, наиболее часто используемые) вдавливаются внутрь, вплоть до появления электрического контакта. Иногда временно помогает просто располовинить клавиатуру, немного отделив кнопочную часть от неподвижной.
Дата: Суббота, 02.Окт.2021, 17:04 | Сообщение # 134
Стажер
У вас сообщений: 11
Новичок
OFFлайн
Украина
Днепр
SSU, понятно, попытаюсь аккуратно снять (градусов 60 по Цельсию термофеном для лицевой панели, думаю, не критично). Вопрос о приобретении новой наклейки остаётся открытым ...
Дата: Суббота, 02.Окт.2021, 19:26 | Сообщение # 135
Техник
У вас сообщений: 373
сервисный инженер
OFFлайн
Украина
ужгород
Serhiuss,
ЦитатаSerhiuss ()
термофеном
Не думаю, что получится. Скорее всего, отклеится полностью, поскольку верхняя и нижняя части склеены иным составом, чем сама клавиатура приклеена к столику. Я просто расщеплял её лезвием канцелярского ножа, либо втыкал тонкое шило с торца клавиатуры в район проблемной кнопки, не снимая её.
Дата: Суббота, 02.Окт.2021, 21:34 | Сообщение # 136
Стажер
У вас сообщений: 11
Новичок
OFFлайн
Украина
Днепр
ЦитатаSSU ()
просто расщеплял её лезвием канцелярского ножа,либо втыкал тонкое шило с торца клавиатуры в район проблемной кнопки, не снимая её.
спасибо за подсказку. А если отделить Наклейку полностью от платы, то у меня будет возможность проверить нажатие без воздействия проблемных участков на наклейке.
ЦитатаSSU ()
Иногда временно помогает просто располовинить клавиатуру
Замены наклейки не избежать, в лучшем случае.
Сообщение отредактировал Serhiuss - Суббота, 02.Окт.2021, 21:53
Дата: Воскресенье, 03.Окт.2021, 08:16 | Сообщение # 137
У вас сообщений: 2299
Инженер сервисной службы
OFFлайн
Российская Федерация
Белгород
ЦитатаSSU ()
Но со временем кнопки (как правило, наиболее часто используемые) вдавливаются внутрь, вплоть до появления электрического контакта.
Вот поэтому я сторонник Ю200, которую продаёт Юнидент в России, т.е. с кнопочной клавиатурой. Врачам не объяснишь, что сенсор это не кнопка электрозвонка! А насчёт "... её найти в продаже..." поинтересуйтесь у Артура, может он подскажет.
Сообщение отредактировал goscha-bel - Воскресенье, 03.Окт.2021, 08:20
Дата: Понедельник, 13.Фев.2023, 15:28 | Сообщение # 140
Участник
У вас сообщений: 76
инженер
OFFлайн
Российская Федерация
Комсомольск-на-Амуре
Господа. Вопрос по запчастям к этим...SIGERам. Установка U100. Нижняя подача. Нужно установить скеллер. Для этого нужно установить клапан, закрытый в нажатом положении. Открыл установку, посмотрел что там за клапана установлены. Диаметром 8мм(да,не 10) и длиной корпуса 14-15мм плюс шток 4 мм. Клапан стоит перпендикулярно к инструменту в пластиковом держателе. Клапан просто зажат в держателе, никаких фиксаторов нет. Держатель с клапаном крепится 2-мя саморезами, межцентровое 44мм. Если кто имеет на продажу - ПРОДАЙТЕ!!! Не могу нигде найти. .
Обращаю внимание, что клапан выбора инструмента не пойдет. Он в зажатом положении открыт. Нужен закрытый. .
Дата: Вторник, 14.Фев.2023, 06:53 | Сообщение # 141
У вас сообщений: 2572
Электро-сантехник
OFFлайн
Российская Федерация
Волгоград
ЦитатаAndruha-Andruha ()
Обращаю внимание, что клапан выбора инструмента не пойдет. Он в зажатом положении открыт. Нужен закрытый.
Пока будешь искать ставь вот такой выключатель. Используй НЗ контакты. Недостаток схемы: при отсутствии воздуха, скалер будет включаться. https://aliexpress.ru/item....0673404
Дата: Вторник, 14.Фев.2023, 07:47 | Сообщение # 142
У вас сообщений: 2299
Инженер сервисной службы
OFFлайн
Российская Федерация
Белгород
ЦитатаAndruha-Andruha ()
Обращаю внимание, что клапан выбора инструмента не пойдет. Он в зажатом положении открыт.
Andruha-Andruha, такие клапана стоят в столике ассистента. А по-поводу приобретения ФЭД-стом Вам в помощь! ОЧЕНЬ много запчастей для стоматологии. Сам пользуюсь, ребята адекватные, как и их цены.
Сообщение отредактировал goscha-bel - Вторник, 14.Фев.2023, 07:48

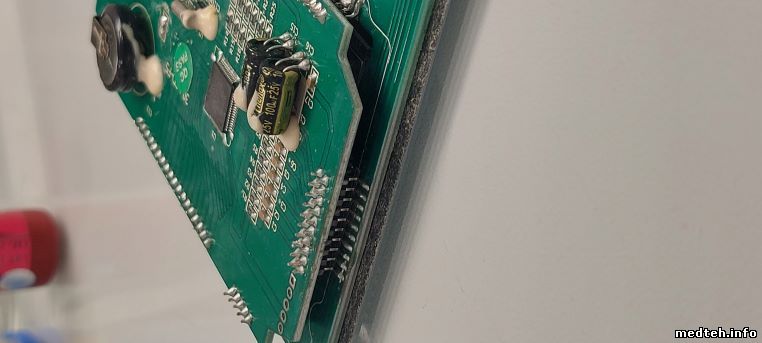

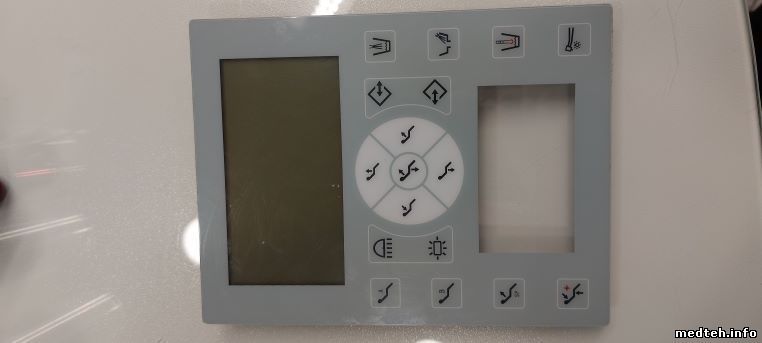

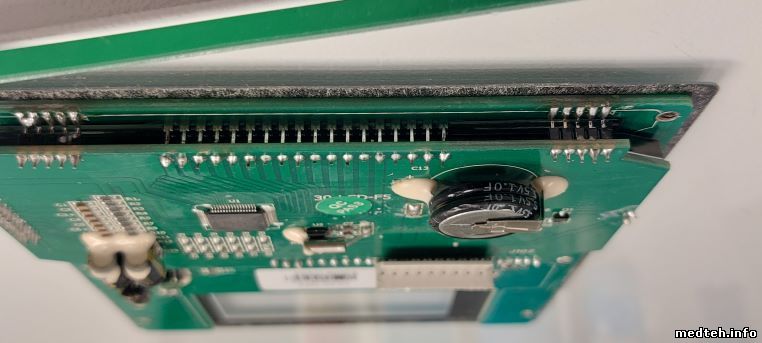

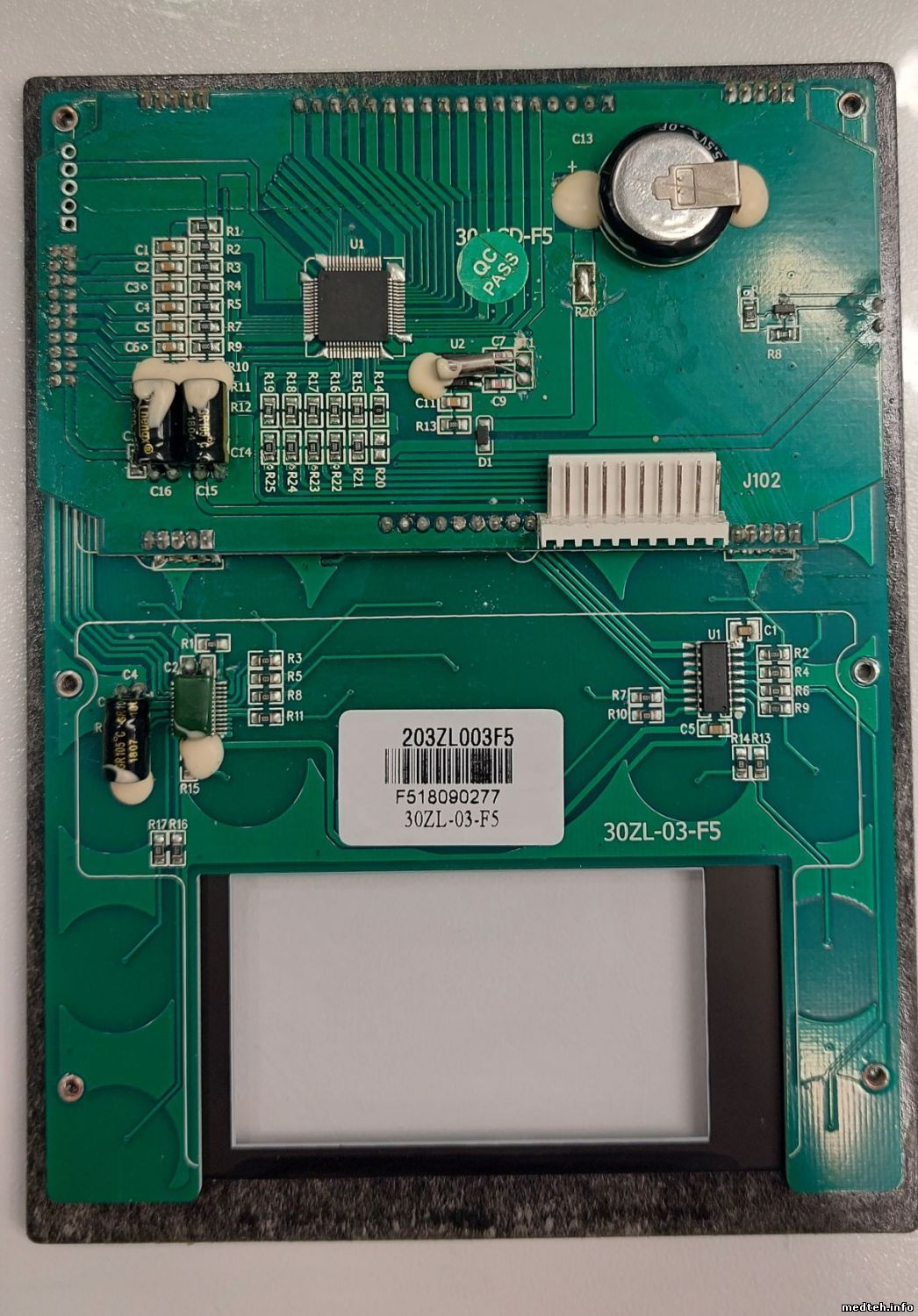

Доброго времени суток, коллеги. Нужна помощь по сенсорному пульту врача Siger U200. Пульт не реагирует на нажатия, иногда реагирует только однократным звуковым сигналом, не выполняя ни одной функции. При нажатии клавиши "сложить спинку кресла" - включается светильник. Индикация функции (поднятие кресла - стрелка вверх, значок наполнения стакана, смыв плевательницы и т.д.) также не загораются, как на рабочем пульте при выполнении функции. Плата блока врача периодически с одинаковым интервалом издаёт двойной звуковой сигнал. Неисправен именно пульт, т.к. пульты менял местами в двух установках. На неисправной установке пульт с другого кресла работает. Пульт нагрели, сняли внешнюю пленку (на предмет попадания влаги) - под ней, на вид, всё чисто и цело. Платы осмотрели под микроскопом - было пару ног, висящих в воздухе - пропаяли. Результата не дало. Возможно ли что слетела прошивка? Возможно ли его перепрошить? Буду благодарен за ответы.
Дата: Понедельник, 20.Фев.2023, 14:19 | Сообщение # 145
Участник
У вас сообщений: 76
инженер
OFFлайн
Российская Федерация
Комсомольск-на-Амуре

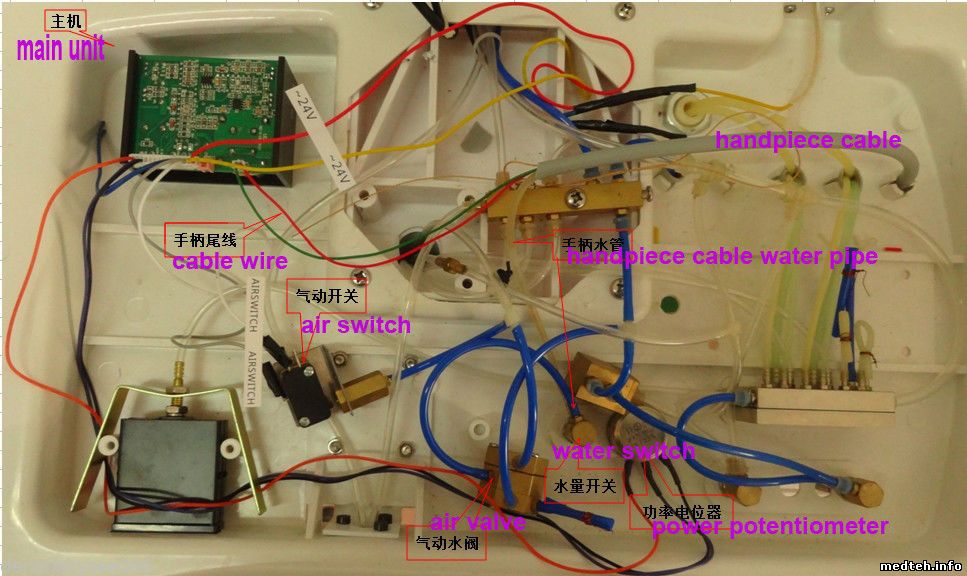

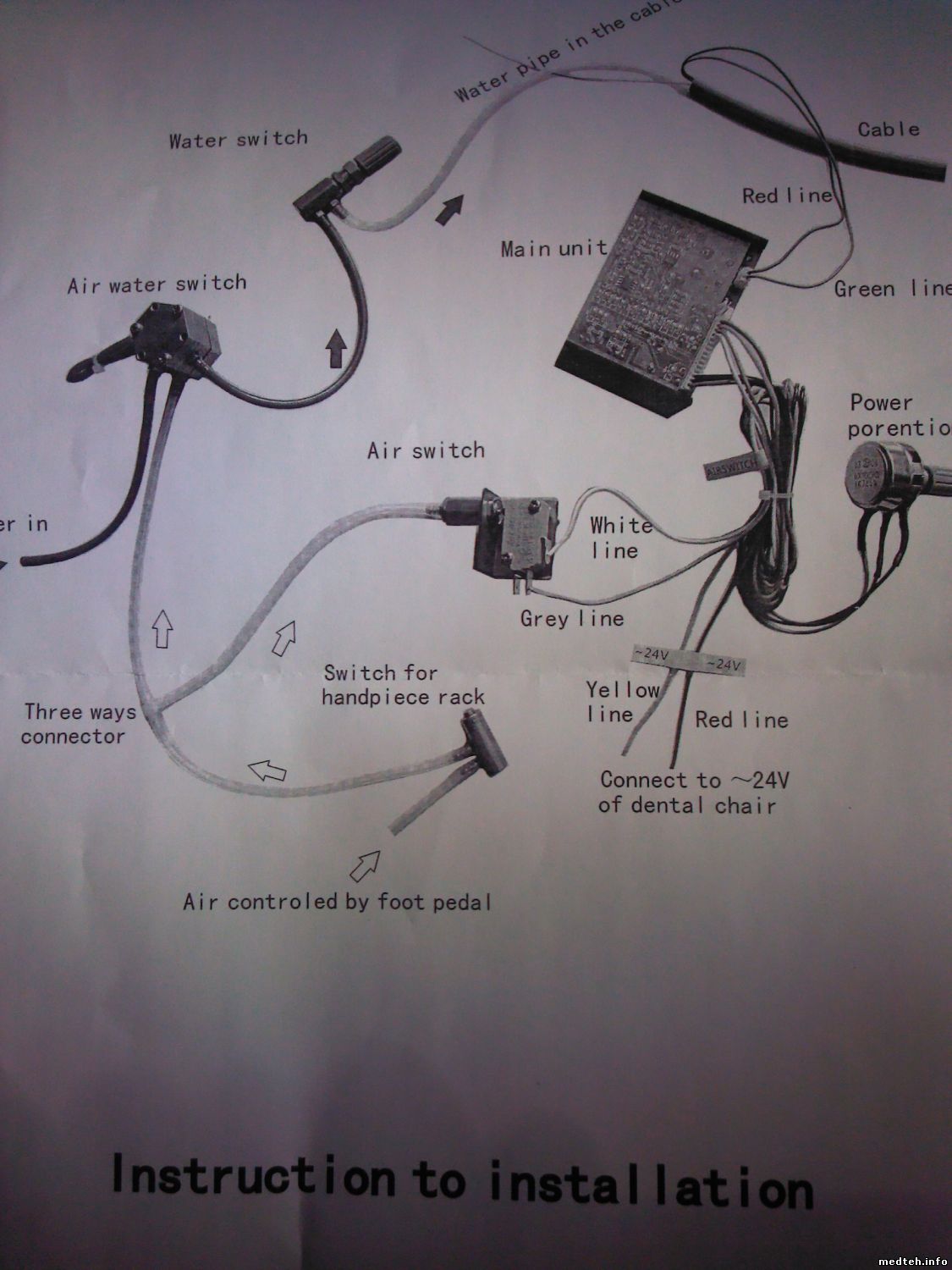

bektyish, схемы по ссылкам АГОНЬ! Проблемы как сделать - нету. Скелер должен активироваться при снятии и управляться от педали. На первой схеме не хватает клапана активации. Ну да не об этом.
goscha-bel, на столике ассистента стоят клапана. Но. Хозяин установок категорически отмел идею скорчевать клапан с пылесоса(его включения). И да. Клапан там такой, а вот пластиковый держатель свой. Короче, куда не кинь - всюду клин. Нашел пластиковый держатель под квадратный клапан выбора. И эти квадратные клапана есть в продаже.
goscha-bel, у фед- стома нет ... Узнавал. Юнидент по ним имеет аккредитацию. Попросили фоты. Отправил. И фсёёёё ... Слились. Значит тоже нет.
Yulana34, и что этот пневмоконтакт? Сам по себе будет скелер жить? Бред. Там можно поставить обычный пневмовключатель рукопашный. Снял скелер, щёлкнул тумблер, от нажатия педали управление работой. Но надо сделать активацию при снятии скелера со столика. Нормально закрытые.
Дата: Понедельник, 20.Фев.2023, 15:08 | Сообщение # 146
У вас сообщений: 2572
Электро-сантехник
OFFлайн
Российская Федерация
Волгоград
ЦитатаAndruha-Andruha ()
Yulana34, и что этот пневмоконтакт? Сем по себе будет скелер жить? Бред. Там можно поставить обычный пневмовключатель рукопашный. Снял скелер, щёлкнул тумблер, от нажатия педали управление работой. Но надо сделать активацию при снятии скелера со столика.
Ставишь два штуки последовательно, я так делал. Один с НЗ контактами другой НО. НЗ включаешь через клапан выбора инструмента (когда снимешь инструмент, контакт замкнётся) НО через педаль (нажал на педаль - контакт замкнулся). Как то так.
Дата: Понедельник, 20.Фев.2023, 17:50 | Сообщение # 148
У вас сообщений: 2572
Электро-сантехник
OFFлайн
Российская Федерация
Волгоград
ЦитатаAndruha-Andruha ()
Yulana34, перемудрил. Но там говорится про клапан выбора инструмента. Из-за него весь мой спич!
А есть выбор сделать по другому? Попробуй поставить пневмовыключатель. Будет примерно так: один док работает всё норм. приходит другой включает и забывает выключать, через какое-то время со скалера идёт дым и всё ОК. "Защиту от дурака" игнорировать нельзя!
Дата: Вторник, 21.Фев.2023, 09:23 | Сообщение # 152
У вас сообщений: 2299
Инженер сервисной службы
OFFлайн
Российская Федерация
Белгород
ЦитатаAndruha-Andruha ()
Скелер должен активироваться при снятии и управляться от педали. На первой схеме не хватает клапана активации. Ну, да, не об этом.
Всё там (на схеме) есть. Правда, можно использовать электрический клапан воды, подключив его штатно. Что же касается клапана инструмента, то на сайте написано: "В наличии" V-1531 Клапан держателя инструмента https://www.fed-stom.ru/index.p....id=2107
Дата: Вторник, 21.Фев.2023, 17:52 | Сообщение # 154
У вас сообщений: 2572
Электро-сантехник
OFFлайн
Российская Федерация
Волгоград
ЦитатаAndruha-Andruha ()
Тут смотрю модная тема появилась: твердолобить. В наглую
И кто здесь твердолобит? Тебе предлагают работоспособное решение, два варианта. 1. Использовать по согласованию с хозяином место турбинного шланга. 2. Использовать клапан выбора, имеющийся в наличии, и поставить два пневмовыключателя, и один соленоидный клапан. В любом случае всё будет работать как положено от педали, и вода будет включаться, и скалер. Если ума не хватает - спроси. Если умный, то какого хрена припёрся на сайт? Поумничать? Делай как знаешь.
Цитатаgoscha-bel ()
Всё там (на схеме) есть. Правда, можно использовать электрический клапан воды, подключив его штатно. Что же касается клапана инструмента, то на сайте написано: "В наличии" V-1531 Клапан держателя инструмента
Игорь, по ходу это очередной тролль.
Сообщение отредактировал Yulana34 - Вторник, 21.Фев.2023, 17:55
Дата: Пятница, 17.Ноя.2023, 15:55 | Сообщение # 156
Заглянувший
У вас сообщений: 1
инженер
OFFлайн
Российская Федерация
Красногорск

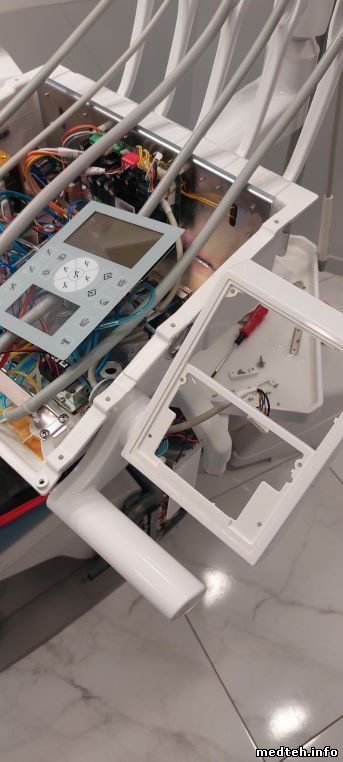

Здравствуйте. Вопрос по установке SIGER U200 с верхней подачей. Врачу мешает при работе панель установки из-за нехватки длины шланга, при работе панель установки слишком близко располагается к пациенту, наезжая на него сверху. Инженер говорит, что решить эту проблему нельзя. Есть ли какие-то варианты решения этой проблемы? Поменять расположение наконечников местами или удлинить шланги?
Дата: Понедельник, 20.Ноя.2023, 19:56 | Сообщение # 157
У вас сообщений: 2299
Инженер сервисной службы
OFFлайн
Российская Федерация
Белгород
Цитатаkoru-dent ()
Врачу мешает при работе панель установки из-за нехватки длины шланга, при работе панель установки слишком близко располагается к пациенту, наезжая на него сверху.
Так кому мешает и что? Что Вы подразумеваете под выражением "панель установки"? Есть панель управления, на верхней подаче она расположена справа столика врача. Кроме того, столик врача внизу имеет вращающийся поднос. Так что и кому мешает? Поменять расположение наконечников не составляет никаких проблем. Что касается увеличения длины шлангов, так это тоже не проблема. Но при этом наконечники будут свешиваться со столика врача. P.S. И ещё Вы инженер, или
