.В этой теме собрана вся имевшаяся на форуме информация об аппарате УЗИ "Acuson Aspen" немецкой компании Siemens AG (торговый бренд - "Siemens"). .Все вопросы и пояснения, тем или иным образом, касающиесяэтогоаппарата, на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах, связанных с ним. .ВНИМАНИЕ !Прежде, чем изложить в этой теме своё сообщение (пост),проследитеза тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), ибо информация, касающаяся разных технических систем, может в последующем ввести в заблуждение других участников! Ипроследите, чтобы информации, подобной вашей, в ней не было! .В противном случае –потрудитесьнайти на Форуме тему с нужной вам тематикой!ИТОЛЬКО убедившись, что на Форуме нет таковой обобщающей темы, вы можете создать новую, или обратиться к модераторам за помощью!
.Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты(следующая в режиме монолога череда – один и более – только своих новых постов вместо редактирования текущего крайнего в теме своего поста для добавления в него новой информации) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будетнудноитошночитать ... .А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли! .И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.20)!Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, бесстыдно не кичитесь ею! ...
.Перед прочтением этой темы рекомендуется предварительно прочитать тему про "заземление" УЗИ аппаратов со всеми ссылками в ней, может быть, решение вашей проблемы вы найдёте в ней! Т.к. техническое состояние этого инженерного устройства (УЗЗ) в ЛПУ и правильная связь с ним и с устройством рабочего (технологического) заземления (УТЗ) во многом определяют качественную работоспособность УЗИ аппаратов! .Крайне полезна и тема: Правила техобслуживания УЗИ, его виды и объём их работ (Технический осмотр и регламентные работы).
Дата: Понедельник, 02.Июл.2012, 12:39 | Сообщение # 49
Стажер
У вас сообщений: 40
медтехник
OFFлайн
Российская Федерация
ЮФО
После передёргивания плат RCV2, XMT5, SDL2 шум пока пропал(за что они хоть отвечают?). Шум был сверху вниз примерно до глубины 60мм. ...VPB тест №0x378 ошибка 0xE. Плата VPB Какую функцию выполняет?
Дата: Пятница, 27.Июл.2012, 10:43 | Сообщение # 50
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
Сразу после включения, примерно через секунду УЗИ аппарат Acuson Aspen выключается. На задней стенке, рядом с надписью "Power supply error " высвечивается код ошибки 7. Понятно, что неисправен блок питания ... Может быть кто-нибудь знает, что означает код ошибки 7? Заранее благодарен.
Дата: Воскресенье, 29.Июл.2012, 08:29 | Сообщение # 52
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
Спасибо ALEXIUM. Блок питания вскрыл, там действительно жуткое колличество пыли. Не очень понятно как проверить 12Вольт, ведь когда блок собран и подключен туда не подлезть.
Дата: Воскресенье, 29.Июл.2012, 10:05 | Сообщение # 53
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Проверьте вентиляторы - не заклинило их, проверьте работают ли они (от внешнего БП). Сделайте фотографии внутренностей БП, собирайте и проверяйте загрузку УЗИ.
Дата: Понедельник, 30.Июл.2012, 05:42 | Сообщение # 54
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
Спасибо ALEXIUM. Вентилятор БП ре заклинило, вращается свободно. Однако при прозвонке мультиметром постоянного сопротивления не показывает ни на одном пределе. Сегодня проверю вентилятор от внешнего БП. Возможна ли ситуация, когда при включении процессор опрашивает все блоки аппарата и не находя вентилятор БП отрубает весь аппарат? Заранее Благодарен.
Дата: Понедельник, 30.Июл.2012, 10:19 | Сообщение # 55
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Quote (Толя)
Возможна ли ситуация, когда при включении процессор опрашивает все блоки аппарата и не находя вентилятор БП отрубает весь аппарат?
Не исключено, но точно сказать не могу. Сделайте качественные фотографии внутренностей БП может еще чего подскажу, сейчас лучше сделать то что я сказал выше, а если не заработает - разбираться дальше.
Дата: Вторник, 31.Июл.2012, 05:42 | Сообщение # 56
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
Все Ваши рекомендации выполнены. БП чистый, и основной и высоковольтный. Вентиляторы исправны. 12 Вольт появляется и через секунду исчезает, как и остальные выходные напряжения. Правда, так было и до чистки блока. Завтра подключу БП и посмотрю изменилось ли что-нибудь. Но все-таки, мне не понятно, как холодный аппарат может перегреться за секунду.
Дата: Четверг, 02.Авг.2012, 07:00 | Сообщение # 58
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
Добрый день ALEXIUM. Был в командировке проверить дальше ничего не успел. Но возник вопрос Где находится система OVERHEAT и как в случае необходимости ее отключить для проверки. Заранее благодарен.
Дата: Вторник, 07.Авг.2012, 05:48 | Сообщение # 59
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
После сборки БП и подключению его к аппарату ничего не изменилось. После включения Acusona и срабатывания защиты в блоке питания загорается красный светодиод DS9 POWER OFF, и зеленый DS7 BIAS. На задней стенке по прежнему горит код ошибки БП 7. Какие действия в данной ситуации необходимо предпринять? В высоковольтном БП горит оранжевый индикатор. Заранее благодарен.
Сообщение отредактировал Толя - Вторник, 07.Авг.2012, 07:39
Дата: Суббота, 11.Авг.2012, 13:24 | Сообщение # 61
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
При дальнейшем поиске неисправностей в БП, выяснилось, что наодной из 2-х плат БП на той куда изначально приходит 220 Вольт превратились в гвозди два транзистора: IRFP460 и MJW16010A.Однако их замена ситуацию не изменила. Все первоначальные симптомы остались прежними. дальнейший поиск привел к импульсному трансформатору рядом с этими транзисторами к которому они и подключены. Вывод 9 трансформатора подсоединен к эмиттеру MJW16010A однако с соседними выводами транса 13 и 17 он не звонится,как и со всеми другими. Это значит обмотка сгорела, когда сгорели транзисторы. И что в такой ситуации предпринять? Где взять импульсник?
звонится,как и со всеми другими. Это значит обмотка сгорела, когда сгорели транзисторы. И что в такой ситуации предпринять? Где взять импульсник?
если это действительно импульсник - разобрать и перемотать. Витков там, очевидно, не много и провод, видимо, достаточно толстый - это ведь блок питания:)
Дата: Вторник, 21.Авг.2012, 06:00 | Сообщение # 66
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
Провод достаточно толстый 0,3 - 0,5 точнее сказать пока не могу. Пытаюсь аккуратно демонтировать транс там 15 выводов и используя паяльник с отсосом удалось освободить пока лишь часть выводов. Они пропаяны насмерть а отверстия под выводы почти такие же как и сами выводы. кроме того транс посажен на какой-то герметик не очень мягкий. Что касается того что транс не сгорел , то как тогда объяснить , что к выводу 9 подходит толстенная дорожка от транзистора, а он не имеет сопротивления не только относительно соседних выводов, но и вообще относительно всех выводов транса. Продолжаю демонтировать транс.
Дата: Вторник, 21.Авг.2012, 07:17 | Сообщение # 67
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Quote (Толя)
как тогда объяснить , что к выводу 9 подходит толстенная дорожка от транзистора, а он не имеет сопротивления не только относительно соседних выводов, но и вообще относительно всех выводов транса.
Дата: Вторник, 21.Авг.2012, 13:01 | Сообщение # 68
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
ALEXIUM но ведь экран Фарадея обычно заземлен, а здесь на вывод 9 явно подается какой-то сигнал с эмиттера мощного N-P-N транзистора, который кстати сгорел, вместе с другим мощным полевым транзистором с которого подается сигнал на соседний вывод импульсника. Кроме того экран Фарадея эффективен при ниэкой частоте, т.е. в линейных блоках. С ростом частоты его эффективность падает в связи с ростом паразитной индуктивности. А БП Aspena работает на частоте 30-50 Кгц или около того. Хотелось бы узнать Ваше мнение. Спасибо.
Дата: Понедельник, 27.Авг.2012, 19:00 | Сообщение # 72
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
Всем большое спасибо. ALEXIUM оказался прав относительно вывода импульсника не имеющего гальванической связи с другими-это вход экрана Фарадея. После замены сгоревшех транзисторов ASPEN не запускался ввиду отсутствия питающего напряжения на них- сгорел малюсенький кубик на другом конце платы 5А125В. Сразу и не подумаешь, и расположен он так что его почти не видно. Сегодня аппарат полностью исправен. Еще раз всем спасибо.
Дата: Пятница, 05.Окт.2012, 13:04 | Сообщение # 73
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
Опять умер импульсный блок питания в ASPEN. После подключения аппарата к 220В. внутри БП не загорается ни один светодиод и на задней панели отображающей коды ошибок БП не загорается точка. После нажатия кнопки включения ничего не меняется: вентиляторы не крутятся, светодиоды не светятся. перед тем как умереть в БП взорвался предохранитель через который подается напруга на генераторные транзисторы, которые раньше уже сгорали IRFP460 и MJW16010A они тоже умерли. После замены всего сгоревшего БП не оживает. Может Быть сработала какая-нибудь блокировка. Подскажите, пожалуйста, если у кого-нибудь такое уже было. Заранее спасибо.
Дата: Пятница, 05.Окт.2012, 21:59 | Сообщение # 74
Стажер
У вас сообщений: 32
электроника
OFFлайн
Российская Федерация
Россия

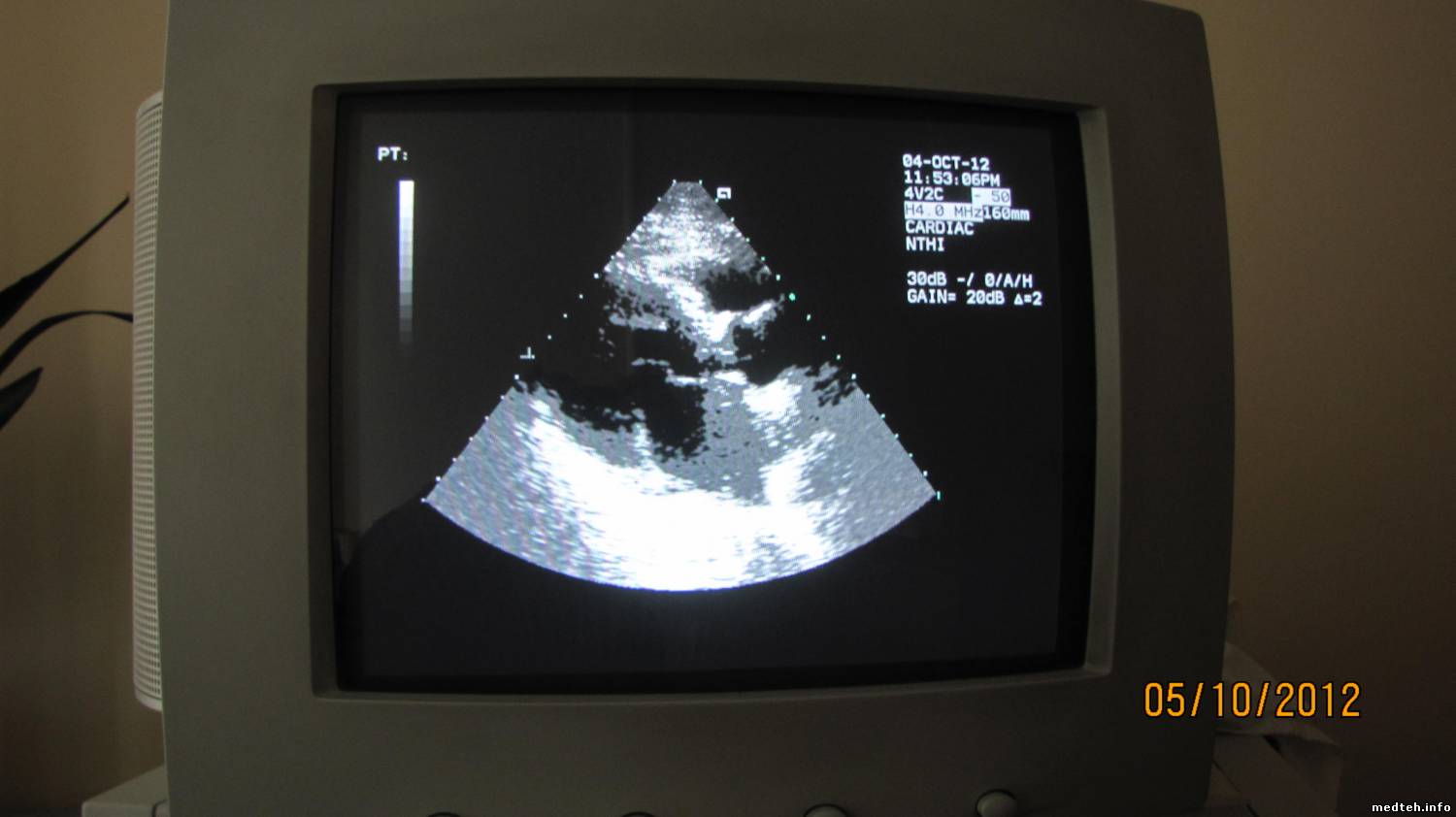

Аппарат проходит тест, но качество изображения объекта странно искажается: нет мелких деталей и полутонов. После длительных попыток смены режимов, может вдруг начать работать нормально, но про повторном включении все повторяется. С подобным поведением аппарата столкнулся впервые. Может кто встречался с подобным? Картинка прилагается.
Дата: Воскресенье, 07.Окт.2012, 17:10 | Сообщение # 78
Стажер
У вас сообщений: 32
электроника
OFFлайн
Российская Федерация
Россия
Я имел ввиду тест при включении. Он не всегда запускается при включении. Как я заметил, тест запускается после каких либо вмешательств в аппарат, например при замене плат. Может быть я не очень в курсе, ведь сервисной документации у меня нет (тест я имею ввиду тот, который проверяет и видео с "цветными картинками" т.е. видеотест).Обычно после всех этих процедур аппарат выводит список плат или соединений с возможными ошибками. В моем случае после этого теста аппарат без всяких предупреждений переходит в рабочий режим. Про принудительный запуск более полного теста я, откровенно говоря, не знаю, если он запускается с паролем и вы его знаете, прошу поделиться.
Сообщение отредактировал geo - Воскресенье, 07.Окт.2012, 17:12
Дата: Воскресенье, 07.Окт.2012, 20:35 | Сообщение # 79
Vse
OFFлайн
Российская Федерация
Саратов
там под клавой есть две кнопки,одна перезагрузка, другая вход в сервис. честно говоря, в сервисе без пароля делать нечего, и я его не знаю. но там можно включить тест системы. включи его, он идет долго и кажется, что аппарат завис, после окончания выдает списки ошибок. картинку в студию.
Дата: Воскресенье, 07.Окт.2012, 22:21 | Сообщение # 80
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
Запускается тест так: при выключеном аппарате держишь правую кнопку о которой упоминал zx19 и включаешь станок. Кнопку держишь пока не появится на мониторе вверху белая строка. Потом появится меню - трекболом наводишь на третью строку "Power of diagnostik" и жмёш кнопку рядом с трекболом. В конце теста появится информация с количеством запоротых тестов или же "0" если все в порядке.Если не "0" то через Ентер идешь дальше, переписуеш коды тестов и выставляешь их на форуме. Судя по картинке у тебя поблемы с обработкой сигнала - это платы левой стороны апарата.
