.В этой теме собрана вся имевшаяся на форуме информация об аппарате УЗИ "Acuson Aspen" немецкой компании Siemens AG (торговый бренд - "Siemens"). .Все вопросы и пояснения, тем или иным образом, касающиесяэтогоаппарата, на которые в теме не найдены ответы, и ответы/советы на них необходимо размещать только в этой ТЕМЕ !!! Тем самым, вы намного облегчите другим участникам и посетителям Форума поиск ответов на их вопросы. Да, и просто в получении полезной практической информации об этом аппарате, и о проблемах, связанных с ним. .ВНИМАНИЕ !Прежде, чем изложить в этой теме своё сообщение (пост),проследитеза тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), ибо информация, касающаяся разных технических систем, может в последующем ввести в заблуждение других участников! Ипроследите, чтобы информации, подобной вашей, в ней не было! .В противном случае –потрудитесьнайти на Форуме тему с нужной вам тематикой!ИТОЛЬКО убедившись, что на Форуме нет таковой обобщающей темы, вы можете создать новую, или обратиться к модераторам за помощью!
.Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты(следующая в режиме монолога череда – один и более – только своих новых постов вместо редактирования текущего крайнего в теме своего поста для добавления в него новой информации) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будетнудноитошночитать ... .А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли! .И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.20)!Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, бесстыдно не кичитесь ею! ...
.Перед прочтением этой темы рекомендуется предварительно прочитать тему про "заземление" УЗИ аппаратов со всеми ссылками в ней, может быть, решение вашей проблемы вы найдёте в ней! Т.к. техническое состояние этого инженерного устройства (УЗЗ) в ЛПУ и правильная связь с ним и с устройством рабочего (технологического) заземления (УТЗ) во многом определяют качественную работоспособность УЗИ аппаратов! .Крайне полезна и тема: Правила техобслуживания УЗИ, его виды и объём их работ (Технический осмотр и регламентные работы).
Дата: Понедельник, 11.Фев.2013, 13:49 | Сообщение # 124
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
Olko13 спасибо за совет. У транса Т10 сгорела первичка. Возможно варистор V1 тоже хотя КЗ нет. Теперь не знаю чем заменить Т10 или перемотать первичку, но сколько витков? Всем спасибо за рекомендации.
Дата: Воскресенье, 17.Фев.2013, 15:06 | Сообщение # 129
Завсегдатай
У вас сообщений: 244
ремонт узи .
OFFлайн
Украина
киев

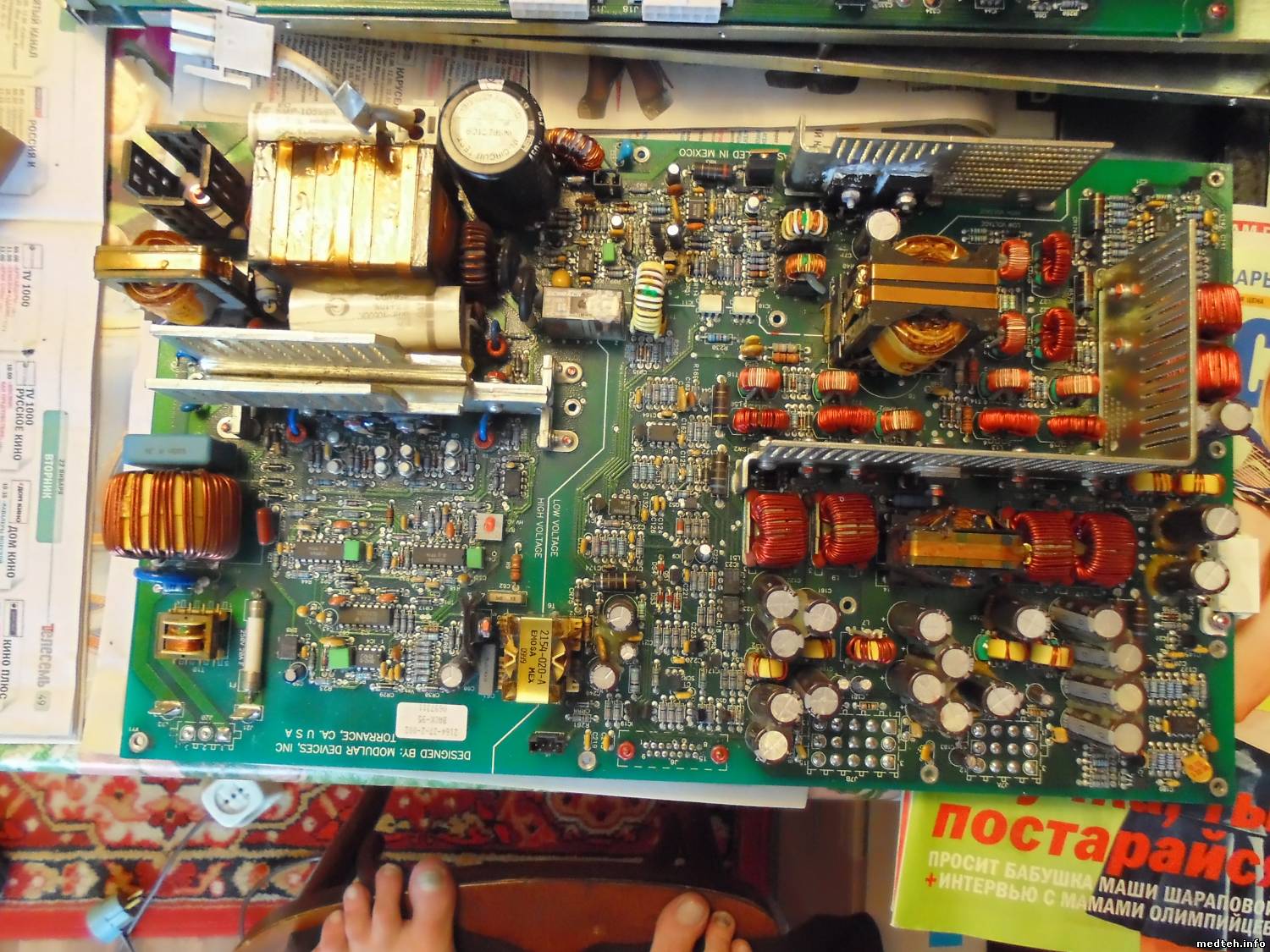

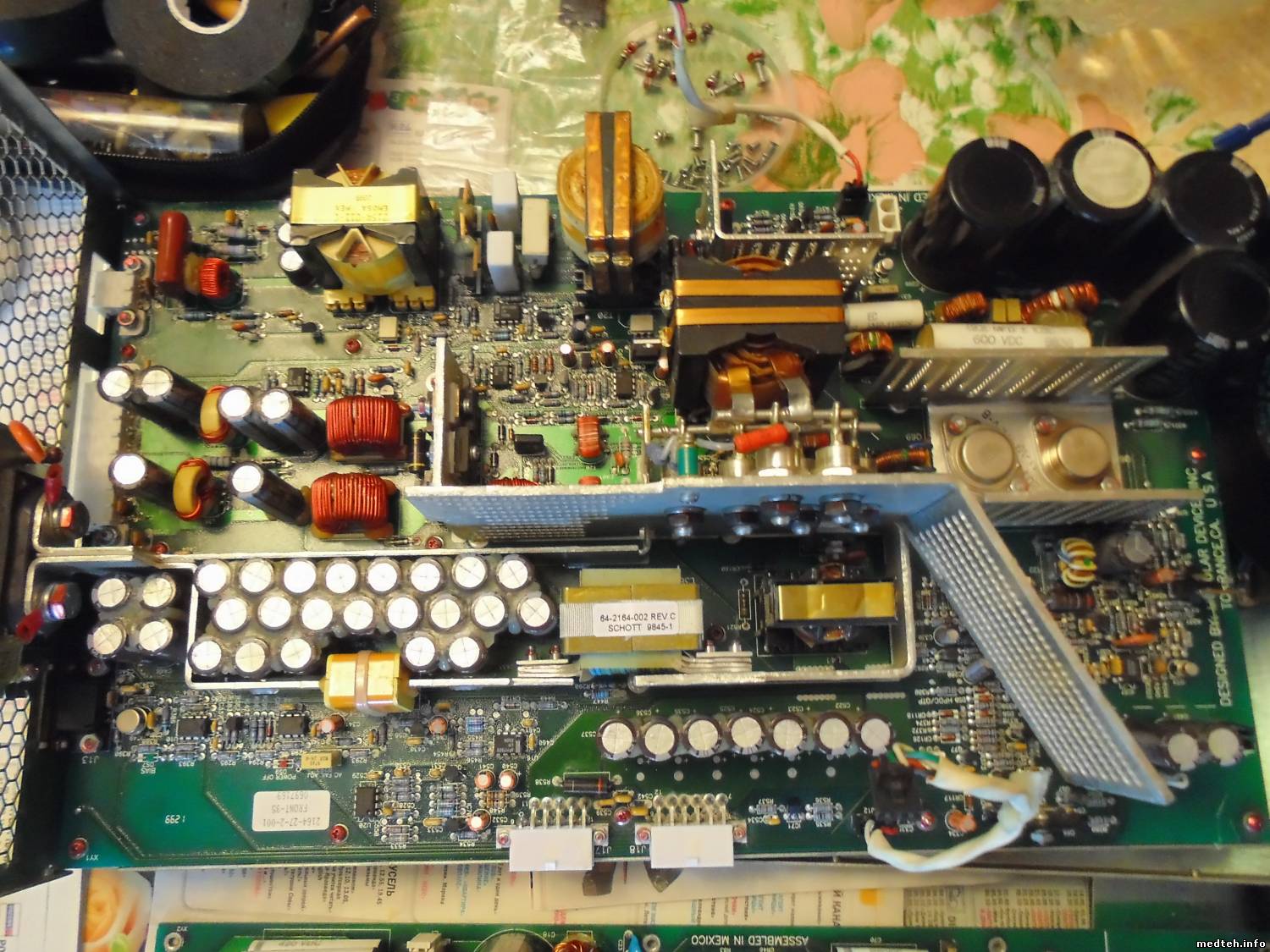

Точно такой блок питания стоит в SIEMENS СИКВОЯ , один в один , но там была другая проблема по +100 и -100 волтам, у етого блока есть +300 волт идусчее на платы пульсора ( 2 штуки одинаковые).... А так блок питания полностью по ФОТО от ТОЛИ совпадают на 100%......
Дата: Пятница, 01.Мар.2013, 07:07 | Сообщение # 130
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
Заменил варистор V1, разобрал и собрал транс Т10, первичка действительно оказалась из 2-х обмоток по одному витку каждая, а вторичка наоборот содержит несколько сотен витков, т.к. ее активное сопротивление 100 Ом. При подаче на вход блока 220В дежурка по прежнему не включается. Как она работает не въезжаю, ведь транс Т10 при таком включении является повышающим. На варисторе 220В на вторичке Т10 полный ноль, который и приходит на маленький мостик BR3. мостик не пробит, но на его выходе сопротивление почему-то 0 Ом. Совершенно перестал что-либо понимать.
Дата: Пятница, 01.Мар.2013, 11:17 | Сообщение # 132
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
Совершенно верно сопротивление около 10 Ом и после первого ремонта оно было таким же и аппарат работал. Непонятно другое если есть выпрямительный мост , то на входе должна быть переменка ,а на выходе постоянка. Перед мостиком дежурки всего лишь несколько деталей: исправный транс Т10, новый варистор V1, один резистор и один общий сильноточный предохранитель тоже целый.Чему тут ломаться? А на выходе дежурного мостика нет напруги. Все дорожки целые. Вторичка Т10 напрямую идет на вход мостика. Теряюсь в догадках.
Дата: Понедельник, 11.Мар.2013, 11:06 | Сообщение # 133
Стажер
У вас сообщений: 36
инженер
OFFлайн
Российская Федерация
Барнаул
А может быть действительно в качестве дужурки использовать сетевую зарядку от мобильного телефона? Переменку с зарядки пустить на вход мостика BR3, отключив естественно вторичку транса Т10, а на выходе мостика наверняка стоит стабилизатор напряжения. ????
Дата: Понедельник, 11.Мар.2013, 11:51 | Сообщение # 134
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
Цитата (Толя)
А может быть действительно в качестве дужурки использовать сетевую зарядку от мобильного телефона? Переменку с зарядки пустить на вход мостика BR3, отключив естественно вторичку транса Т10, а на выходе мостика наверняка стоит стабилизатор напряжения. ????
Если это трансформатор тока, то все что вы получите - это в лучшем случае НИЧЕГО.
Дата: Понедельник, 11.Мар.2013, 16:26 | Сообщение # 135
Инженер медтехник
OFFлайн
Российская Федерация
Саратов
По внешнему виду - дежурка реализована на T6 MDI - сделайте прицельно фото именно этого участка, плюс что за транзистор на радиаторе, какие микросхемы рядом?
Дата: Вторник, 26.Мар.2013, 17:12 | Сообщение # 136
Участник
У вас сообщений: 112
Сервис - инженер
OFFлайн
Украина
Восстанавливать следует родную дежурку, входящую в состав блока питания. Никаких зарядок от мобильных! Там дежурка дает 2 напряжения +5В и +15В.
Как проверить отремонтированный блок? Не хотелось бы ставить в аппарат не проверив. Подаю сигнал включения блоку (разъем J13 выв. 1 на корпус выв. 3) После этого запускается только часть блока, включая отремонтированную схему, а именно весь clean output downconverter. Остальная часть (high output) при этом не запускается. Еще одна неисправность, или следует как-то запускать по особому?
Сообщение отредактировал Medcrusher - Вторник, 26.Мар.2013, 20:18
Дата: Вторник, 02.Апр.2013, 10:27 | Сообщение # 137
Участник
У вас сообщений: 112
Сервис - инженер
OFFлайн
Украина
Разобрался, там дежурка дает 2 гальванически развязанных 24 вольта и 1 неразвязаное 16 В. С блоком питания оказалось несколько неисправностей, логически не связанных друг с другом, в разных частях схем на разных платах. Произошло из-за пробоя по слою пыли возле 1-го из IRFP460. А пылью оброс так, как будто его не чистили никогда. Запускаться должен весь блок целиком, без нагрузки не сгорит, но напряжения на выходах будут некорректные.
Дата: Вторник, 04.Июн.2013, 09:48 | Сообщение # 138
Стажер
У вас сообщений: 5
инженер
OFFлайн
Российская Федерация
Оренбург
Здравствуйте, коллеги! При включении проходит тесты и всплывает Ponlong errors SVC 0627 и FEB 0143 , далее просит перезагрузить систему, но все повторяется снова. Врач объясняет, что это произошло при переключении датчиков. визуально осмотрел платы SVC2 и ZFEB (по коду ошибки) все в порядке. С ремонтом УЗИ сталкиваюсь впервые. Что делать дальше? Есть ли где-нибудь расшифровка кодов ошибок? Возможно ли своими силами запустить аппарат? Просмотрел все платы и контакты, блок питания, видимых причин нет. При тестировании включается высокое (слышно) и через секунду отключается, всплывают ошибки. Есть такой же аппарат рабочий. Если поставить из него плату SVC (выявить место) могут появиться проблемы? Примет ли он ее? И примет ли назад ее донар без проблем? Господа, пожалуйста откликнитесь кто-нибудь!!!
Сообщение отредактировал Zorik - Пятница, 07.Июн.2013, 06:13
Дата: Воскресенье, 09.Июн.2013, 13:41 | Сообщение # 139
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
Подставить FEB из рабочего аппарата можно без проблем.С SVC от другого аппарата система должна запустится, но не будет видеть датчиков. Но методом подстановки плат можно конкретизировать, что вышло из строя. Замена FEB не составляет проблем. С SVC возникают проблемы, так как на ней находится микросхема в которой закодированы опции на данный аппарат, и если у вас нет кодов, то есть два выхода: первый - звонить офицыалам, покупать у них плату и коды по сер.№, и оплачивать приезд ихнего инженера; второй - покупать плату с опциями и кодами на стороне, но именно в паре. Конечно можно проиграть с возможностями аппарата, а можно и расширить его возможности. Если же коды есть, то покупаете на стороне плату, переставляете микросхему со своей платы на новую(она на панельке), запускаете аппарат вписуете коды и работаете дальше. Решение за Вами.
Дата: Понедельник, 17.Июн.2013, 14:46 | Сообщение # 140
Стажер
У вас сообщений: 5
инженер
OFFлайн
Российская Федерация
Оренбург
Здравствуйте, коллеги! Обжал все разъемы - не помогло, поставил платы FEB и SVC в донора - все работает. При запуске тестов в ручном режиме , на родном аппарате, пишет следующее FEB test 0x143 Failed , 0х8002 и SVC test 0x627 Failed. Где найти и прочесть ошибки? Есть ли вероятность, что причина в жестком диске? Планирую перебрать все платы по порядку на доноре, в какой последовательности действовать?(слева направо, справа налево, или иная очередность?) Как проверить жесткий диск? Спасибо!
Сообщение отредактировал Zorik - Понедельник, 17.Июн.2013, 14:49
Дата: Вторник, 18.Июн.2013, 06:28 | Сообщение # 143
Стажер
У вас сообщений: 5
инженер
OFFлайн
Российская Федерация
Оренбург
Спасибо! А при подстановке плат из донора не выйдет ли из строя и рабочая плата, ведь причина отказа неизвестна? БП работает без сбоев. Если IOB -это окошко сзади аппарата над светодиодами, то там цифр нет и диоды не светятся.
Дата: Вторник, 18.Июн.2013, 10:43 | Сообщение # 144
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
Как правило, платы выходят из строя сами по себе. , так что подстановка в нерабочий аппарат делов не наделает.Я так поступаю всегда т.как с собой всегда есть полный комплект плат. Платы подставлять по одной.
Сообщение отредактировал olko13 - Вторник, 18.Июн.2013, 10:50
Дата: Вторник, 25.Июн.2013, 06:42 | Сообщение # 145
Стажер
У вас сообщений: 5
инженер
OFFлайн
Российская Федерация
Оренбург
Здравствуйте, Коллеги! С помощью донора выявили неисправную плату - FEC. При детальном осмотре обнаружили порванные конденсаторы, будем пробовать менять. Есть ли вероятность восстановления платы?Как выявить причину неисправности? Не вылетит ли плата снова? МЫ ПРОБОВАЛИ ЗАПУСКАТЬ АППАРАТ БЕЗ ДАТЧИКОВ, т.к. аппарат перестал работать со слов врача при переключении датчиков. Где приобрести новую или рабочую? Сколько она стоит? Спасибо!
Дата: Пятница, 28.Июн.2013, 16:41 | Сообщение # 147
Участник
У вас сообщений: 211
инженер по медоборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону
Здравствуйте, коллеги. Со временем эксплуатации снизилась сильно снизилась яркость изображения на мониторе. Есть ли возможность подключить вместо родного ЭЛТ монитора монитор LCD? Хотел найти, через какой разъем подключен монитор к аппарату, но у этого монитора впереди есть функциональные клавиши. Т.е. улучшить качество можно только заменив трубку-кинескоп? Никто не переделывал этот аппарат на современный LCD монитор?
Дата: Пятница, 28.Июн.2013, 17:17 | Сообщение # 148
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
А не пробовали поиграться с настройками монитора, сняв с него крышку. Там конечно не особо разгонишься - регулировок мало. Переделывать аппарат под LCD это фантастика, как с технической точки зрения, так и со стороны финансовой.Проще приобрести другой монитор с нормальным изображением.
Дата: Пятница, 11.Окт.2013, 18:30 | Сообщение # 150
Стажер
У вас сообщений: 10
инженер УЗИ
OFFлайн
Российская Федерация
Краснодар
Ребята я видел один раз на Аспене стоит LCD-шка монитор. Всё грамотно переделано. Не помню как там насчёт кнопок было сделано которые на морде. Кстати это географически недалеко от автора ветки (в Ейске). Если нужно, могу попробовать найти контакты мастера, который это переделал. Может поделится схемкой. А может быть согласится сделать вам модернизацию аппарата за вознаграждение.
Дата: Четверг, 11.Сен.2014, 13:34 | Сообщение # 152
Участник
У вас сообщений: 211
инженер по медоборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону
Добрый день, коллеги. Нужен выход VGA, если в (ACUSON ASPEN) такой есть, и для монитора используется VGA. Есть устройство (проходное), которое преобразует сигнал с VGA и передает его далее по сети для передачи изображения на телевизор. На панели с разъемами выход VGA отсутствует. Есть, к примеру, "aux. RGB out" (два ряда 7 и 8 гнезд, всего 15) (но это, наверное, не тот разъем). Без разборки не обойтись, если, извиняюсь за повтор, сигнал на монитор VGA? Спасибо за ответ, кто знает.
Дата: Понедельник, 15.Сен.2014, 10:10 | Сообщение # 154
Участник
У вас сообщений: 211
инженер по медоборудованию
OFFлайн
Российская Федерация
Ростов-на-Дону
Добрый день, спасибо, что откликнулись. Дело в том, что (см. прошлое мое сообщение) выход VGA использовался через преобразователь по сети (перед телевизором обратное преобразование) со всех УЗИ-аппаратов отделения на отображение на телевизор в кабинете, где читают лекции курсантам. Когда делался весь этот комплекс, у зав. отделения был УЗИ-аппарат на апробации (на панели выходных разъемов апробируемого ап-та был разъем VGA out), с этим то УЗИ-ап-том этот комплекс и сделали. Но апробация закончилась, ап-т забрали, в кабинет вернули ACUSON ASPEN (который был ранее), и с кабинета заведующего (УЗИ-ап-та) сейчас вывести сигнал на телевизор нет возможности, но надо. Поэтому, если вскрыть аппарат, у монитора (ACUSON ASPEN)-а используется VGA, или же сигнал другого плана? Блок для преобразования (в сигнал сети) проходной, на нем установлены входной и выходной разъемы VGA. Чтобы не создавать новое сообщение (время 15:08).Монитор внутри ап-та используется все-же по VGA, или он подключен (внутри) по RGB? Для системы передачи изображения нужно только VGA, и не иначе. Было на другом ап-те: вышел из строя монитор. Вскрыли с врачом, монитор был подсоединен по VGA, установил как бы временно ЖК-монитор от компьютера, врач работал с этим монитором. Но тот монитор проверил в другом месте, хотел после проверки его вернуть на место, врач не захотел, выписали другой ЖК-монитор со склада, установил, врач работает с "не родным" монитором. И еще (15:54): выхода для "тюльпанов" среди выходных разъемов нет. Аппарат УЗИ подлежит к подключению к телевизора только через упомянутую выше систему, напрямую никак нельзя.
Сообщение отредактировал rodnmuzvn - Понедельник, 15.Сен.2014, 15:59
Дата: Понедельник, 15.Сен.2014, 13:07 | Сообщение # 155
У вас сообщений: 825
инженер
OFFлайн
Украина
Львов
Цитатаrodnmuzvn ()
у монитора (ACUSON ASPEN)-а используется VGA, или же сигнал другого плана?
Другого плана-RGB.Так что лазить во внутренности нет смысла. В вашем случае, для подключения аппарата к телевизору, я бы использовал видео сигнал:из аппарата,на задней стенка ,самый нижний ряд,правый или средний байонетные разёмы,при помощи видео кабеля воткнул бы в тюльпановый видео вход телевизора(жёлтый).В зависимости от длины кабеля надо подбирать его качество - чем длиннее тем качество кабеля д.б. выше. Оптимальный вариант обычный телевизионный кабель.
Дата: Понедельник, 06.Окт.2014, 14:30 | Сообщение # 159
Стажер
У вас сообщений: 6
техник
OFFлайн
Российская Федерация
Пермь
СПАСИБО БОЛЬШОЕ!!!!!!!!! Запустилось после замены предохранителя. Теперь пишет **************************************************** SOFTWARE SONO-PAC FOR THIS * TRANSDUCER HAS NOT BEEN LICENSED. * ****************************************************
