.Фотометр фотоэлектрический КФК-3-«ЗОМЗ», производства ОАО «Загорский оптико-механический завод» (ЗОМЗ), выпускается в трёх модификациях: - фотометр фотоэлектрический КФК-3-01-«ЗОМЗ» - базовая модель (выпускаемый в исполнениях БШ2.853.021-02.1 и БШ2.853.021-02.2); - фотометр фотоэлектрический КФК-3-02-«ЗОМЗ» с термостатируемым кюветным отделением; - фотометр фотоэлектрический КФК-3-03-«ЗОМЗ» с проточной кюветой с насосом и внешним термостатом для подготовки проб, с целью обеспечения их правильной эксплуатации.
.В этой теме собрана, без разбора по модификациям (такова уж квалификация наших медтехников ), вся информация о фотометре фотоэлектрическом КФК-3-«ЗОМЗ» для того, чтобы в будущем облегчить участникам Форума медтехников поиск ответов на их текущие вопросы. Писать же надо в специализированные темы, которые указаны ниже! . Одно дело, рыскать по всему форуму с бесчисленным в нём количеством тем о разнообразном оборудовании различных тематик в поисках тем об искомом аппарате (а их насоздано множество), найдя которые, ещё и каждую прочитать. Другое дело, прочитать только одну тему про нужный аппарат, и уже только в ней искать ответ на свой вопрос ... .ВНИМАНИЕ !Прежде, чем изложить в этой теме своё сообщение (пост ),проследитеза тем, чтобы тематика вашего сообщения соответствовала ИЗНАЧАЛЬНОЙ тематике темы (в том числе по наименованию, типу/марке, модели аппарата), и чтобы информации, подобной вашей, в ней не было! .В противном случае –потрудитесьнайти на Форуме тему с нужной вам тематикой!ИТОЛЬКО убедившись, что на Форуме нет таковой обобщающей темы, вы можете создать новую, или обратиться к модераторам за помощью!
.Не пишите сообщения попусту и от эмоциональных перевозбуждений, не плодитепосты-хвосты(вместо редактирования своего поста для добавления в него новой информации следующая прямо за ним, в режиме монолога, чередатолько своихновых постов с этой информацией) – такая манера изложения своих мыслей в теме, их несобранность, удлиняет тему! В будущем другим её будетнудноитошночитать ... .А также, не увлекайтесь излишним, необдуманным цитированием, и если вы специалист, то подумайте прежде: нужна ли цитата (а особенно длинная/нудная, да ещё и хуже того - цепочка из цитат ) – поэтому излагайте свои мысли! .И ещё к сведению иобязательному исполнениюсм. по ссылкеэтоТРЕБОВАНИЕ (с.20 )!Не демонстрируйте на Форуме свою неинженерную безграмотность, а тем более, не кичитесь ею! ... .
Проблемы GViktor63: В данном случае первые минуты КФК работает нормально. Через несколько минут частота начинает плавать и показания могут упасть до нуля. Неисправность носит непредсказуемый характер. Иногда может проработать несколько часов без сбоев. Были заменены электролиты в БП. Стабилизатора +15 и +12 вольт. Так же был заменён процессор 580ВМ80. Это не первый спектрофотометр, который был в ремонте. Обычно вышеуказанная процедура приводит к положительному результату.
Советы les_nik 178: Кондеры то поменял, а параметры мерял после того как начинает плыть? Гдето чегото перегревается. Посмотри на ощупь детали на нагрев. Если горячие то намочи ватку одеколоном или спиртом и положи на элемент. Если показания пришли в норму то меняй элемент или проверь обвязку. Попробуй лампу сменить. На всякий случай. Может по питанию лампы хреновый контакт.
Сообщение отредактировал les_nik_178 - Среда, 10.Фев.2010, 02:29
- цепляешь на контакт В3 копьютера хороший вольтметр
Спасибо, обязательно сделаю. Проблема с лампой, плохими контактами , перегревом -знакома. Обычно это легко вычисляется. Симптомы более закономерные. А тут никакой "логики". Может день простоять нормално, а может гулять как хочет. Я уже думал, может по сети что-то ловит. Прибор заземлён. Когда процесс регулярный, то легче вычислять.
насколько помню частота определяется путем оцифровки переменного резистора связанного механически с узлом поворота дифракционной решетки - значит проверяем его, провода, блок питания (к нему подводится +\-) ну и сам АЦП. Если глюки спорадические то смею предположить провода или плохой контакт питания. Человек не может считаться полноценным гражданином России, если он хотя бы раз не лизал батарейку Крона и замерзшие качели.
Поднял свои записи - один раз было похожее - менял операционник Д4 - минутное и копеечное дело. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Сегодня КФК отстоял часа три , но сбоев замечено не было.( Самый плохой вариант- в мастерской всё работает хорошо, а на рабочем месте начинает хандрить) Когда-то приходилось менять операционник Д4, но тогда он "умер" полностью и на него я вышел быстро. Можно и заменить на всякий случай.
Еще в КФК часто чудят выпрямительные мосты по питанию лампочки (КЦ410 что-ли) - то один диод пробьется, то оборвется, то восстановится. Проверяю лабораторным источником - даю 2А току на диод и 2-2,5 В прямо не выпаивая - это методика с соседнего форума - и смотрю, стабильно ли ток идет себе от + к -. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Четверг, 18.Фев.2010, 20:26 | Сообщение # 11
Стажер
У вас сообщений: 8
помощник специалиста
OFFлайн
Украина
Новая Каховка
Похоже удалось найти причину данной неисправности. При более тщательном обследовании платы процессора обнаружили микротрещины вокруг вывода потенциометра R13 (баланс Д5) под шинами питания. После пропайки сбои не наблюдались. Тему закрываю.
Дата: Четверг, 01.Апр.2010, 15:42 | Сообщение # 12
Заглянувший
У вас сообщений: 2
Нет специальности
OFFлайн
Российская Федерация
Воронеж
Здравствуйте. Очень Очень нужен паспорт на кфк 3!!!! Ребят!Если есть у кого возможность отсканировать или сфотографировать паспорт-сделайте это пожалуйста!
Буду очень благодарен!! Файли присылать на indigo1401@yandex.ru
Дата: Пятница, 07.Май.2010, 17:40 | Сообщение # 14
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Значит не только в режиме П гуляет. А в Г - что стабильные показания? Смотри все электролиты на всех платах для начала. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Пятница, 07.Май.2010, 21:46 | Сообщение # 16
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Quote (vvp)
Это подход телемастера, смотреть все электролиты
- это подход сделавшего более десятка КФК-3. Почему-то непропаев я там не видел, оборванных дорожек, паленых КТ827, битых стабилитронов. А электролиты там - пожалуйста.
Quote (STaras)
А в Г - что стабильные показания?
- в этом вопросе как раз и звучало, что
Quote (vvp)
Если в режиме П гуляет, то и в режиме Г гуляет, и в режиме Д гуляет, и в режиме С гуляет.
. Только лень было все буковки вспоминать. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Суббота, 08.Май.2010, 15:43 | Сообщение # 20
У вас сообщений: 399
инженер
OFFлайн
Российская Федерация
Уфа
У вас нет сигнала с фотоприемника, это значит: 1. Лампа не отюстирована; 2. Шторка при закрывании крышки не открывается; 3. Не работает фотоусилитель.
На рабочем аппарате при закрытой крышке и при установленной длине волны не на краях диапазона при нажатии кнопки Г значения должны быть где-то 1.000-3.000. Эти значения есть по сути напряжение с фотоусилителя. Чем больше это значение тем лучше в смысле стабильности показаний. В вашем случае напряжение 0.083В =83мВ , а какой стабильности может быть речь.
P.S. Контрольные кюветы в данном случае не помогут.
Сообщение отредактировал vvp - Среда, 12.Май.2010, 19:58
- это подход сделавшего более десятка КФК-3. Почему-то непропаев я там не видел, оборванных дорожек, паленых КТ827, битых стабилитронов. А электролиты там - пожалуйста.
Извиняюсь за флуд, я считаю себя на этой работе телемастером и мне не стыдно, но давать советы проверять все электролиты это моветон. В моей практике по кфк-3 я менял электролит один раз в плате питания лампы, и поверьте я починил их далеко не десяток, я к тому что бы что-то проверять надо сначала представлять как это работает и искать причину а не тупо менять электролиты.
Сообщение отредактировал vvp - Среда, 12.Май.2010, 20:04
- опять аналогично. Но даже найдя причину и устранив ее, никогда не могу себе позволить отдать с ремонта КФК, не проверив абсолютно все электролиты, и не заменив не только полностью сухие, но и с повышенным ESR. Я не тороплюсь. Это мой подход. И за это я беру деньги. И я знаю, что отдаю после ремонта. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Четверг, 13.Янв.2011, 10:33 | Сообщение # 26
Завсегдатай
У вас сообщений: 247
сервисный инженер
OFFлайн
Российская Федерация
Брянск
Добрый день. Прошу помощи по настройке КФК-3. Аппарату уже 20 лет, при очередной поверке он ее не прошел, причина не совпадение результата со светофильтра поверителя с паспортными значениями. Светофильтры К-1 и К-2 "родные" потеряны, имеются аналогичные от других КФК. Зато есть паспорт с указанием параметров для К-1, К-2 и К-3. Возможно ли что-либо сделать в данной ситуации на месте или же необходим набор светофильтров для настройки? Какова методика настройки КФК?
Дата: Четверг, 13.Янв.2011, 12:54 | Сообщение # 27
У вас сообщений: 794
ИВЛ, лаборатория и т.д.
OFFлайн
Российская Федерация
Петропавловск-камчатский
К старым КФК 3 шёл до такой степени полный комплект документов, что особой квалификации, кроме умения мало мальски читать схему, не требовалось. Секретом была только схема процессорного блока. Но в данном случае она и не требуется. Если есть фильтры с прописанными данными, ими и пользуйтесь. Описывать процесс настройки аппарата - дело не благодарное, лучше пошарьте в загашниках старших лаборантов и найдите комплект документов на аппарат. Пётр
Дата: Четверг, 13.Янв.2011, 17:10 | Сообщение # 29
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Quote (DenVer_01)
Зато есть паспорт с указанием параметров для К-1, К-2 и К-3
- если фильтры утеряны, то и паспорт выбрось. Возьми фильтры от любого другого, но со своим паспортом - пропускание или длина волны и в африке будут одинаковыми. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Добрый день.Прошу помощи по локализаций неисправности в КФК-3.Индикация в цифровом табло неполная,какие-то закорючки вперемешку с цифрами.Измерял напряжения на разьеме микропроцессорной сборки:± 11,8;+49;+1,28; Схемы нет.Какие напряжения должны присутствовать на разьеме сборки?
CeRaI, дай качественную фотку процессорного блока со стороны ВЛИ (без пластмассовой крышки, естественно). Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Четверг, 20.Янв.2011, 19:13 | Сообщение # 32
Стажер
У вас сообщений: 8
texnik
OFFлайн
Казахстан
astana
STaras,Сегодня сделал фотки.Хотелось бы иметь под рукой замеры на разьеме процессорного блока, от заведомо исправного аппарата или схему.Не могу прикрепить файл с фоткой,т.к.первый выход на форум.
Сообщение отредактировал CeRaI - Четверг, 20.Янв.2011, 20:13
Дата: Пятница, 21.Янв.2011, 22:17 | Сообщение # 37
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
Quote (STaras)
без пластмассовой крышки, естественно
- а это я кому писал? Что я КФК не видел? Я хотел глянуть на состояние аквадага индикатора и степень осыпания этой черной токопроводящей гадости на дорожки. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Пятница, 21.Янв.2011, 23:21 | Сообщение # 38
Стажер
У вас сообщений: 8
texnik
OFFлайн
Казахстан
astana
Прошу прощения,Я решил что вы хотите воочию увидеть картинку с табло.Завтра пересниму.А скажите, напряжения на разьеме,которые я снял соответствуют номинальным?Может у вас сохранились старые записи или-же есть схема.
Дата: Пятница, 21.Янв.2011, 23:50 | Сообщение # 39
инженер-электроакустика, ультразвук
OFFлайн
Украина
Ровно
CeRaI, так в паспорте на странице 8 рис.2 подписаны какие где должны быть напряжения. Поднял записи, согласен с віктор64 насчет подкинуть КР580ВМ80. Чти вело свое – ибо не ты на нём едешь, но оно везёт тебя
Дата: Воскресенье, 23.Янв.2011, 00:20 | Сообщение # 40
Стажер
У вас сообщений: 8
texnik
OFFлайн
Казахстан
astana

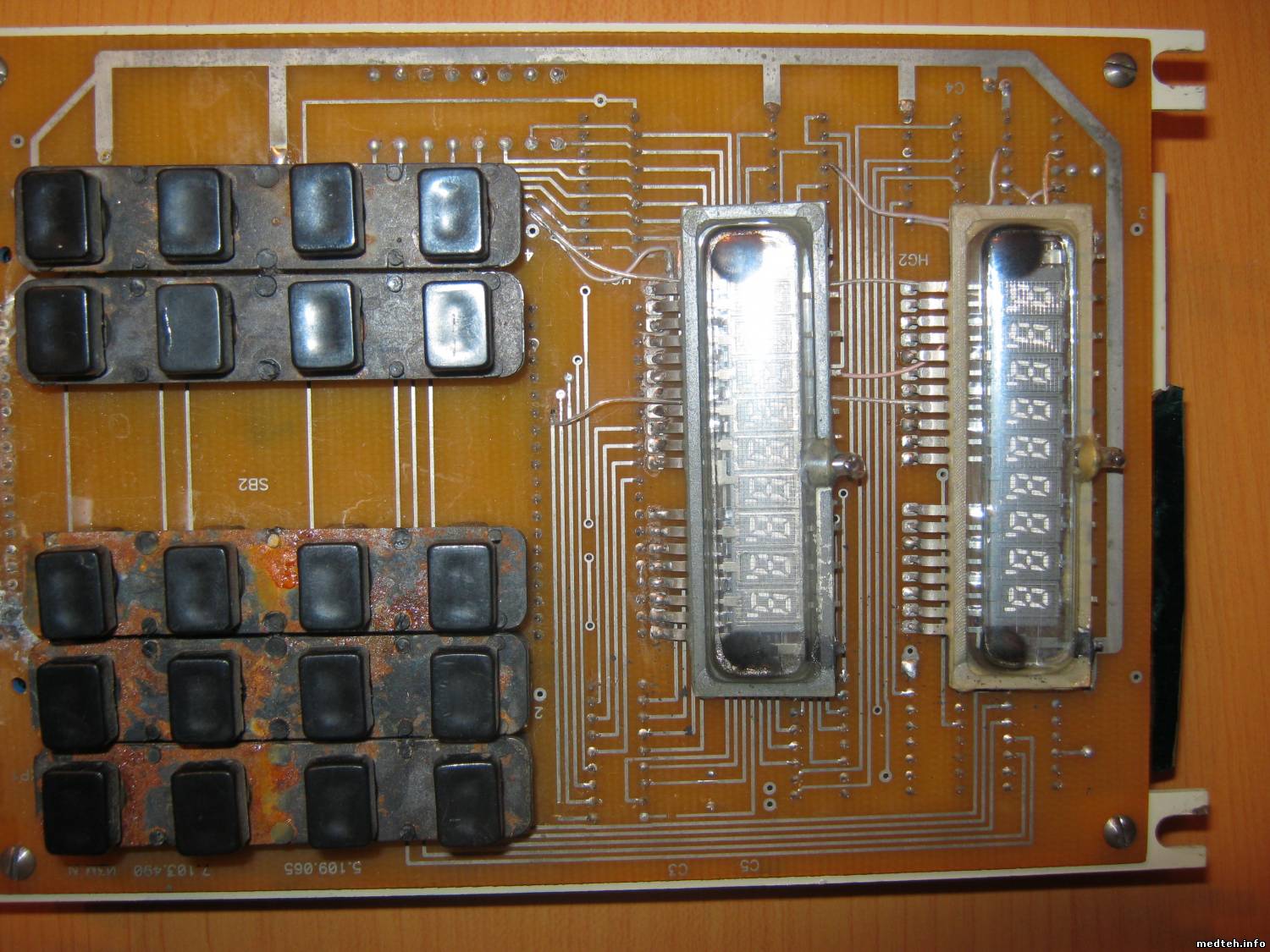

В том-то и дело что нет паспорта под рукой,обещали привести в понедельник.Сделал снимок,Вы были правы насчет "осыпаний" есть такое но незначительно и так-же есть следы пролитой жидкости.На клавиатуре справа ржавчина. Пока никаких мер не предпринимал,просто не было времени.Завтра займусь.
